引言：当16位数字遇上3D空间

MPU6050是嵌入式领域最经典的惯性测量单元（IMU），它将3轴加速度计和3轴陀螺仪集成在4mm×4mm的封装内，通过I2C接口以16位分辨率输出原始数据。然而，从0x3B寄存器中读取的14字节原始数据，到能够描述物体在三维空间中姿态的欧拉角（Roll/Pitch/Yaw），中间隔着一条漫长而精密的技术链路。

这条链路涉及传感器物理原理、数字通信协议、信号校准、传感器融合算法和坐标变换数学。本文将带你走完从原始数据到姿态角的完整旅程，提供可直接落地的代码实现。

---

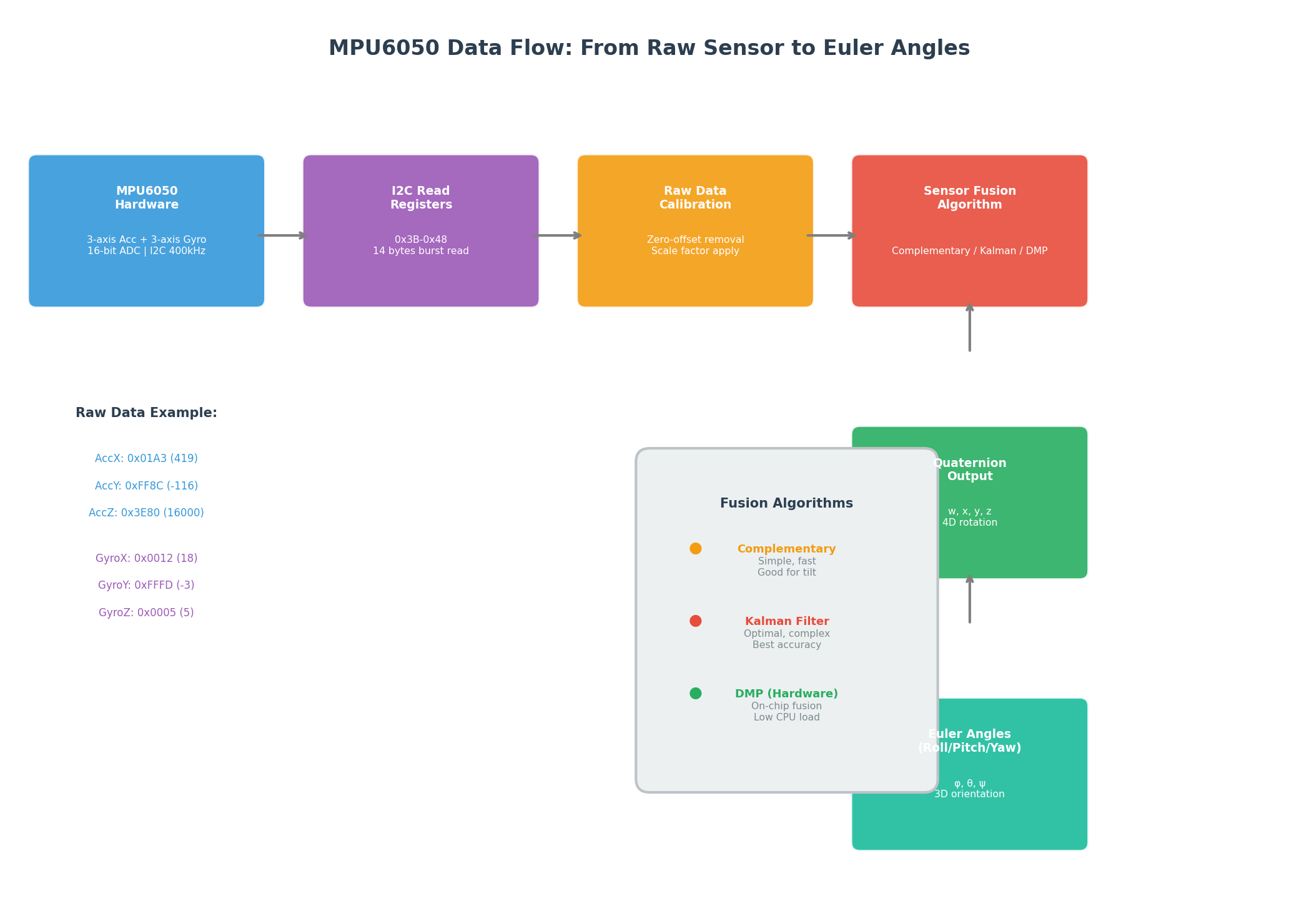

一、数据流全景：从传感器到姿态角

1.1 完整数据链路

阶段	操作	关键参数
1. 传感器采样	加速度计+陀螺仪ADC转换	16-bit分辨率，±2g/±250°/s量程
2. I2C通信	主控读取14字节寄存器块	400kHz Fast Mode，突发读取
3. 数据校准	零偏去除+量纲转换	加速度→m/s²，角速度→rad/s
4. 传感器融合	互补滤波/卡尔曼/DMP	融合加速度计（低频准）+陀螺仪（高频快）

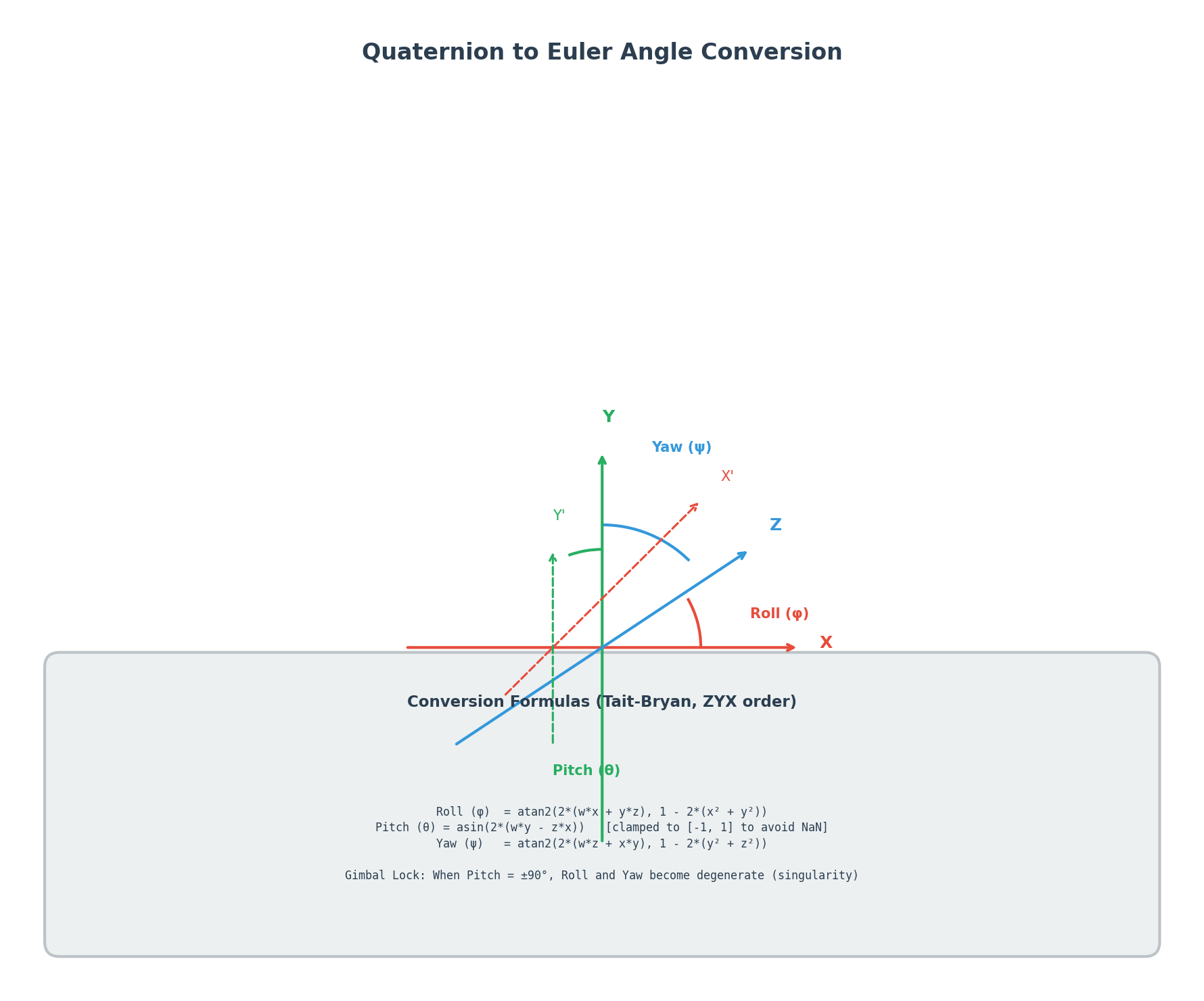

5. 姿态输出	四元数→欧拉角转换	Tait-Bryan ZYX顺序，万向节锁检测

1.2 核心物理原理

加速度计：测量比力（Specific Force），即非重力加速度。静止时，加速度计输出的是重力加速度在传感器坐标系上的投影，通过反三角函数可直接计算倾斜角（Roll/Pitch）。

陀螺仪：测量角速度（Angular Rate），即物体绕各轴的旋转速度。通过积分角速度可获得姿态变化，但存在零偏漂移（Bias Drift），积分误差随时间累积。

关键洞察：加速度计提供绝对参考（但受振动干扰），陀螺仪提供高频动态响应（但会漂移）。两者融合才能获得稳定准确的姿态。

---

二、I2C通信与寄存器配置

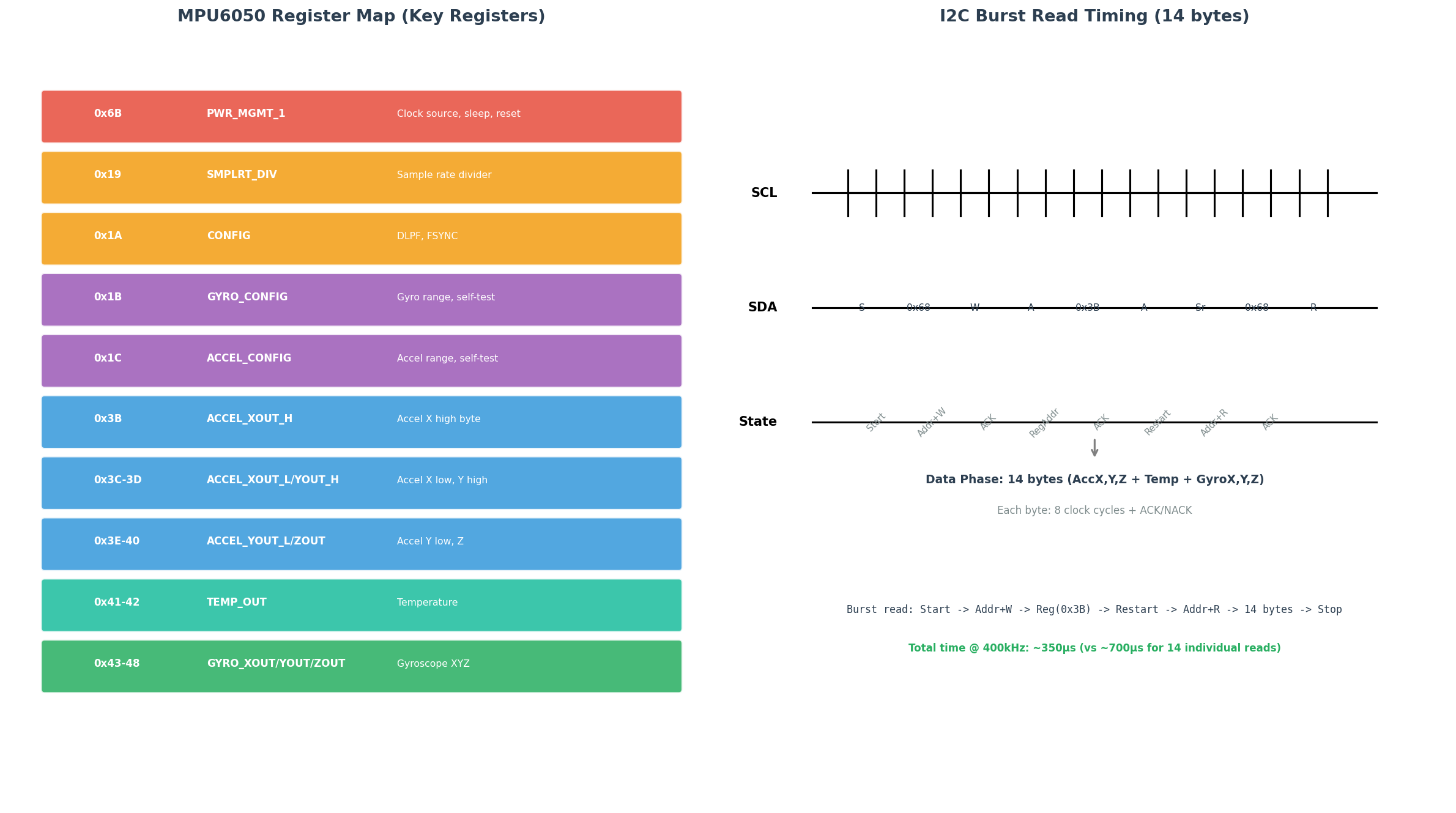

2.1 关键寄存器映射

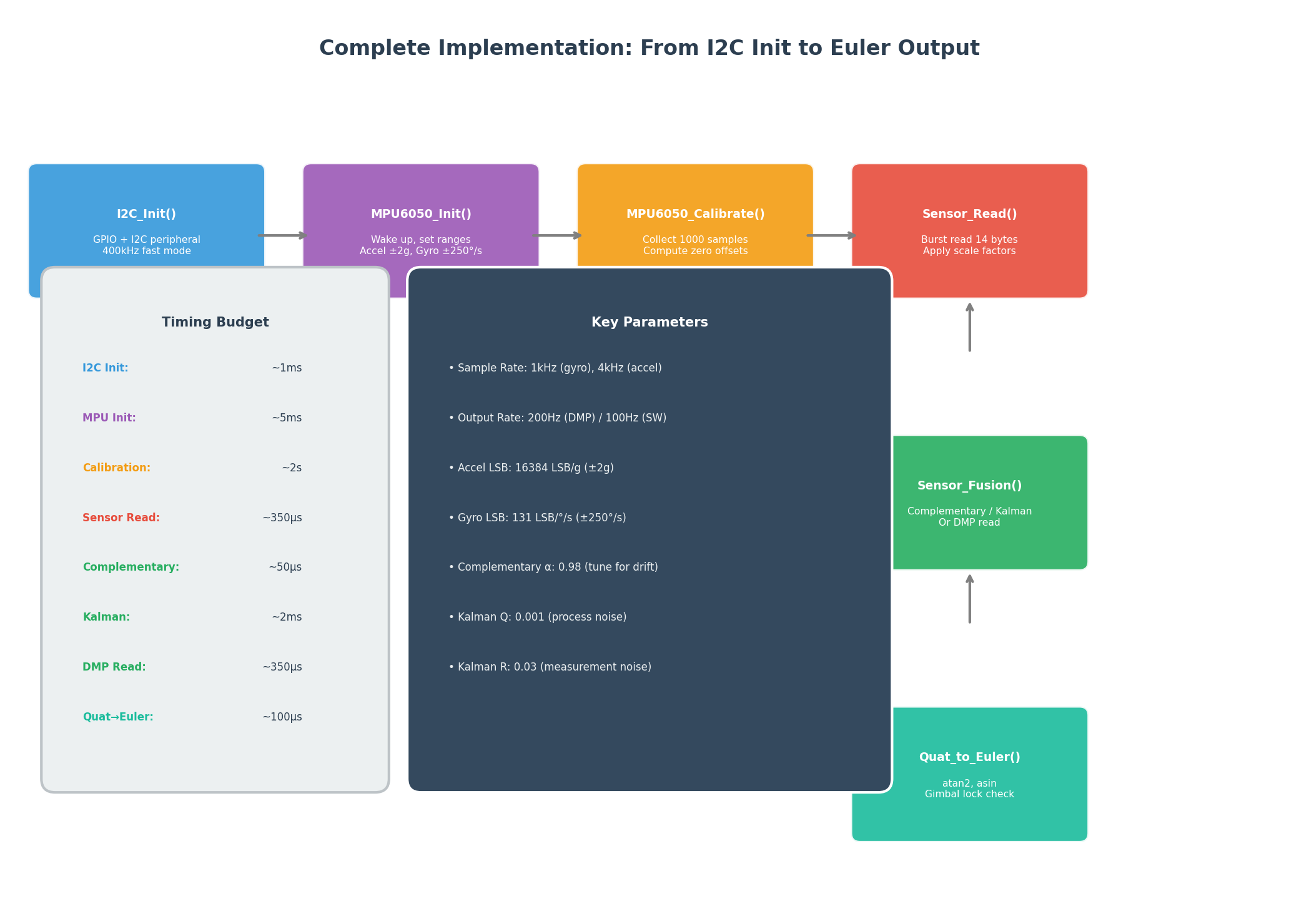

2.2 初始化代码

// mpu6050.h
#ifndef MPU6050_H
#define MPU6050_H

#include <stdint.h>
#include <stdbool.h>

#define MPU6050_ADDR            0x68  // AD0=GND时的I2C地址
#define MPU6050_ADDR_AD0_HIGH   0x69  // AD0=VCC时的I2C地址

// 关键寄存器
#define MPU6050_REG_PWR_MGMT_1  0x6B
#define MPU6050_REG_SMPLRT_DIV  0x19
#define MPU6050_REG_CONFIG      0x1A
#define MPU6050_REG_GYRO_CONFIG 0x1B
#define MPU6050_REG_ACCEL_CONFIG 0x1C
#define MPU6050_REG_INT_ENABLE  0x38
#define MPU6050_REG_FIFO_EN     0x23
#define MPU6050_REG_USER_CTRL   0x6A
#define MPU6050_REG_FIFO_R_W    0x74
#define MPU6050_REG_FIFO_COUNTH 0x72
#define MPU6050_REG_ACCEL_XOUT_H 0x3B

// 量程配置
typedef enum {
    MPU6050_ACCEL_RANGE_2G  = 0,  // ±2g,  16384 LSB/g
    MPU6050_ACCEL_RANGE_4G  = 1,  // ±4g,  8192 LSB/g
    MPU6050_ACCEL_RANGE_8G  = 2,  // ±8g,  4096 LSB/g
    MPU6050_ACCEL_RANGE_16G = 3,  // ±16g, 2048 LSB/g
} MPU6050_AccelRange;

typedef enum {
    MPU6050_GYRO_RANGE_250DPS  = 0,  // ±250°/s,  131 LSB/(°/s)
    MPU6050_GYRO_RANGE_500DPS  = 1,  // ±500°/s,  65.5 LSB/(°/s)
    MPU6050_GYRO_RANGE_1000DPS = 2,  // ±1000°/s, 32.8 LSB/(°/s)
    MPU6050_GYRO_RANGE_2000DPS = 3,  // ±2000°/s, 16.4 LSB/(°/s)
} MPU6050_GyroRange;

// 数据结构
typedef struct {
    int16_t accel_x, accel_y, accel_z;   // 原始加速度值
    int16_t gyro_x, gyro_y, gyro_z;      // 原始陀螺仪值
    int16_t temp;                         // 温度值
    float accel_x_g, accel_y_g, accel_z_g;  // 转换后的g值
    float gyro_x_dps, gyro_y_dps, gyro_z_dps; // 转换后的°/s
} MPU6050_Data_t;

// 校准参数
typedef struct {
    float accel_offset[3];  // 加速度零偏
    float gyro_offset[3];   // 陀螺仪零偏
    float accel_scale[3];   // 加速度比例因子
    float gyro_scale[3];    // 陀螺仪比例因子
} MPU6050_Calibration_t;

// 函数声明
bool MPU6050_Init(MPU6050_AccelRange accel_range, MPU6050_GyroRange gyro_range);
bool MPU6050_ReadRaw(MPU6050_Data_t *data);
bool MPU6050_Calibrate(MPU6050_Calibration_t *cal, uint16_t samples);
void MPU6050_ApplyCalibration(MPU6050_Data_t *data, const MPU6050_Calibration_t *cal);

#endif

// mpu6050.c
#include "mpu6050.h"
#include "i2c_driver.h"  // 平台相关I2C驱动
#include <math.h>

static MPU6050_AccelRange s_accel_range;
static MPU6050_GyroRange s_gyro_range;
static float s_accel_lsb;
static float s_gyro_lsb;

bool MPU6050_Init(MPU6050_AccelRange accel_range, MPU6050_GyroRange gyro_range)
{
    s_accel_range = accel_range;
    s_gyro_range = gyro_range;

    // 计算LSB换算系数
    switch (accel_range) {
        case MPU6050_ACCEL_RANGE_2G:  s_accel_lsb = 16384.0f; break;
        case MPU6050_ACCEL_RANGE_4G:  s_accel_lsb = 8192.0f;  break;
        case MPU6050_ACCEL_RANGE_8G:  s_accel_lsb = 4096.0f;  break;
        case MPU6050_ACCEL_RANGE_16G: s_accel_lsb = 2048.0f;  break;
    }

    switch (gyro_range) {
        case MPU6050_GYRO_RANGE_250DPS:  s_gyro_lsb = 131.0f;   break;
        case MPU6050_GYRO_RANGE_500DPS:  s_gyro_lsb = 65.5f;    break;
        case MPU6050_GYRO_RANGE_1000DPS: s_gyro_lsb = 32.8f;    break;
        case MPU6050_GYRO_RANGE_2000DPS: s_gyro_lsb = 16.4f;    break;
    }

    // 1. 唤醒MPU6050（退出睡眠模式）
    // PWR_MGMT_1: 0x00 = 内部8MHz振荡器，不休眠
    if (!I2C_WriteByte(MPU6050_ADDR, MPU6050_REG_PWR_MGMT_1, 0x00)) {
        return false;
    }

    // 2. 配置采样率分频器
    // SMPLRT_DIV = 0: 1kHz / (1 + 0) = 1kHz
    if (!I2C_WriteByte(MPU6050_ADDR, MPU6050_REG_SMPLRT_DIV, 0x00)) {
        return false;
    }

    // 3. 配置数字低通滤波器（DLPF）
    // CONFIG = 0x03: DLPF_CFG=3, 加速度带宽44Hz, 陀螺仪带宽42Hz
    if (!I2C_WriteByte(MPU6050_ADDR, MPU6050_REG_CONFIG, 0x03)) {
        return false;
    }

    // 4. 配置加速度计量程
    // ACCEL_CONFIG: [4:3] = AFS_SEL
    if (!I2C_WriteByte(MPU6050_ADDR, MPU6050_REG_ACCEL_CONFIG, accel_range << 3)) {
        return false;
    }

    // 5. 配置陀螺仪量程
    // GYRO_CONFIG: [4:3] = FS_SEL
    if (!I2C_WriteByte(MPU6050_ADDR, MPU6050_REG_GYRO_CONFIG, gyro_range << 3)) {
        return false;
    }

    // 等待稳定
    delay_ms(100);

    return true;
}

bool MPU6050_ReadRaw(MPU6050_Data_t *data)
{
    uint8_t buffer[14];

    // 突发读取14字节：Accel(6) + Temp(2) + Gyro(6)
    // 起始地址0x3B (ACCEL_XOUT_H)
    if (!I2C_ReadBurst(MPU6050_ADDR, MPU6050_REG_ACCEL_XOUT_H, buffer, 14)) {
        return false;
    }

    // 大端模式组合16位数据
    data->accel_x = (int16_t)((buffer[0] << 8) | buffer[1]);
    data->accel_y = (int16_t)((buffer[2] << 8) | buffer[3]);
    data->accel_z = (int16_t)((buffer[4] << 8) | buffer[5]);
    data->temp    = (int16_t)((buffer[6] << 8) | buffer[7]);
    data->gyro_x  = (int16_t)((buffer[8] << 8) | buffer[9]);
    data->gyro_y  = (int16_t)((buffer[10] << 8) | buffer[11]);
    data->gyro_z  = (int16_t)((buffer[12] << 8) | buffer[13]);

    // 转换为物理量
    data->accel_x_g = data->accel_x / s_accel_lsb;
    data->accel_y_g = data->accel_y / s_accel_lsb;
    data->accel_z_g = data->accel_z / s_accel_lsb;

    data->gyro_x_dps = data->gyro_x / s_gyro_lsb;
    data->gyro_y_dps = data->gyro_y / s_gyro_lsb;
    data->gyro_z_dps = data->gyro_z / s_gyro_lsb;

    return true;
}

bool MPU6050_Calibrate(MPU6050_Calibration_t *cal, uint16_t samples)
{
    int32_t accel_sum[3] = {0, 0, 0};
    int32_t gyro_sum[3] = {0, 0, 0};
    MPU6050_Data_t data;

    // 收集N个样本
    for (uint16_t i = 0; i < samples; i++) {
        if (!MPU6050_ReadRaw(&data)) {
            return false;
        }

        accel_sum[0] += data.accel_x;
        accel_sum[1] += data.accel_y;
        accel_sum[2] += data.accel_z;
        gyro_sum[0] += data.gyro_x;
        gyro_sum[1] += data.gyro_y;
        gyro_sum[2] += data.gyro_z;

        delay_ms(2);  // 2ms间隔
    }

    // 计算平均值作为零偏
    // 注意：Z轴加速度应减去1g（重力）
    cal->accel_offset[0] = (float)accel_sum[0] / samples;
    cal->accel_offset[1] = (float)accel_sum[1] / samples;
    cal->accel_offset[2] = (float)accel_sum[2] / samples - s_accel_lsb; // 减去1g

    cal->gyro_offset[0] = (float)gyro_sum[0] / samples;
    cal->gyro_offset[1] = (float)gyro_sum[1] / samples;
    cal->gyro_offset[2] = (float)gyro_sum[2] / samples;

    // 默认比例因子为1.0
    for (int i = 0; i < 3; i++) {
        cal->accel_scale[i] = 1.0f;
        cal->gyro_scale[i] = 1.0f;
    }

    return true;
}

void MPU6050_ApplyCalibration(MPU6050_Data_t *data, const MPU6050_Calibration_t *cal)
{
    // 去除零偏并应用比例因子
    data->accel_x_g = (data->accel_x - cal->accel_offset[0]) * cal->accel_scale[0] / s_accel_lsb;
    data->accel_y_g = (data->accel_y - cal->accel_offset[1]) * cal->accel_scale[1] / s_accel_lsb;
    data->accel_z_g = (data->accel_z - cal->accel_offset[2]) * cal->accel_scale[2] / s_accel_lsb;

    data->gyro_x_dps = (data->gyro_x - cal->gyro_offset[0]) * cal->gyro_scale[0] / s_gyro_lsb;
    data->gyro_y_dps = (data->gyro_y - cal->gyro_offset[1]) * cal->gyro_scale[1] / s_gyro_lsb;
    data->gyro_z_dps = (data->gyro_z - cal->gyro_offset[2]) * cal->gyro_scale[2] / s_gyro_lsb;
}

---

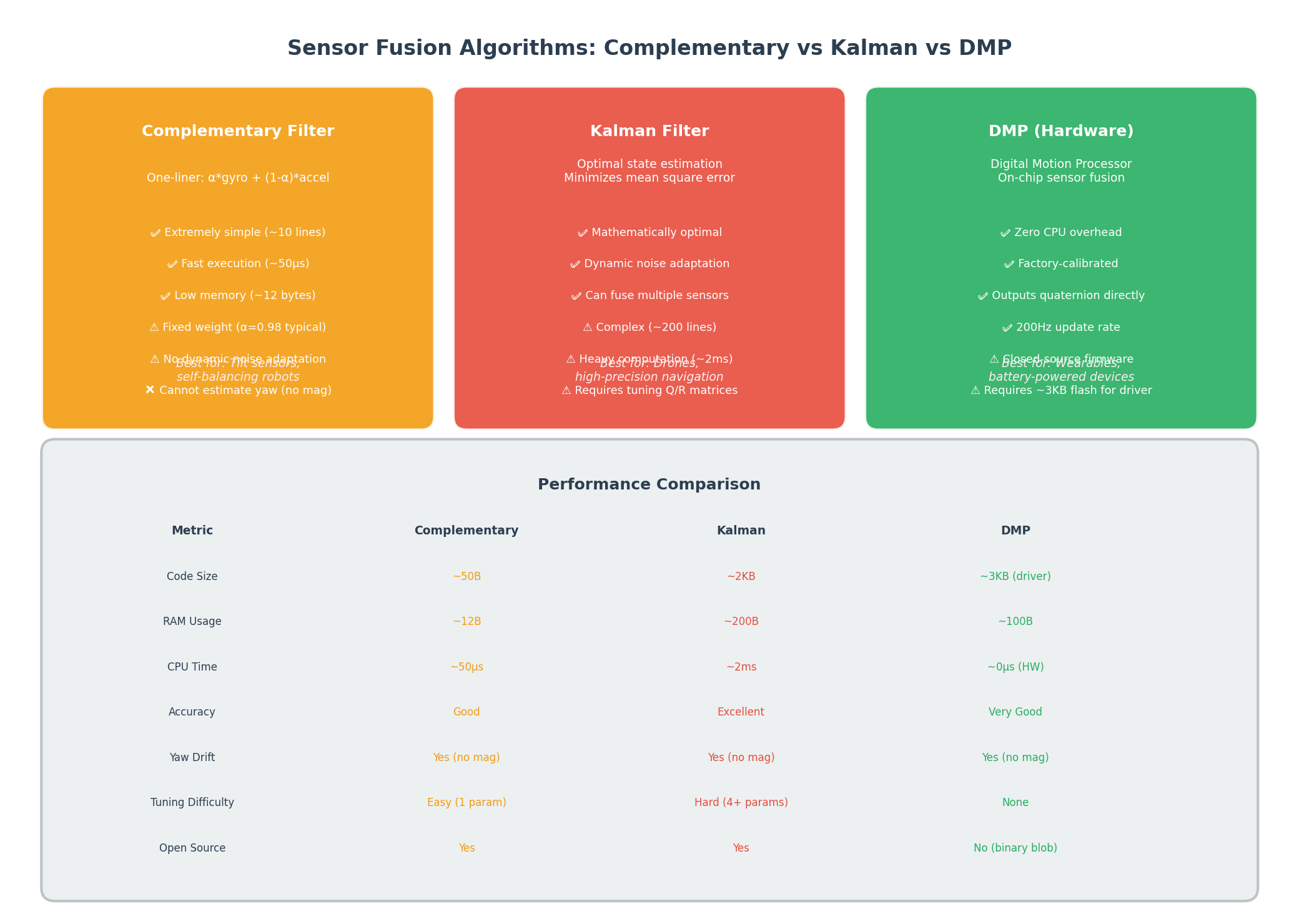

三、传感器融合算法：三种方案对比

3.1 方案选择矩阵

场景	推荐算法	理由
教学/快速原型	互补滤波	代码极简，直观理解融合原理
平衡车/云台	互补滤波	实时性要求高，计算资源有限
无人机/机器人	卡尔曼滤波	精度要求高，需要动态噪声适应
可穿戴设备	DMP	超低功耗，CPU零负担
商业产品	DMP或扩展卡尔曼	稳定性和精度兼顾

3.2 互补滤波器实现

// complementary_filter.c
#include <math.h>

#define PI 3.14159265359f
#define RAD_TO_DEG (180.0f / PI)
#define DEG_TO_RAD (PI / 180.0f)

// 互补滤波器状态
typedef struct {
    float roll;   // 横滚角 (度)
    float pitch;  // 俯仰角 (度)
    float yaw;    // 偏航角 (度，仅陀螺仪积分)
    float alpha;  // 陀螺仪权重 (0.98 typical)
    uint32_t last_time;  // 上次更新时间 (us)
} ComplementaryFilter_t;

void ComplementaryFilter_Init(ComplementaryFilter_t *filt, float alpha)
{
    filt->roll = 0.0f;
    filt->pitch = 0.0f;
    filt->yaw = 0.0f;
    filt->alpha = alpha;
    filt->last_time = 0;
}

void ComplementaryFilter_Update(ComplementaryFilter_t *filt,
                                   const MPU6050_Data_t *data,
                                   uint32_t current_time_us)
{
    // 计算时间间隔
    float dt = (current_time_us - filt->last_time) / 1000000.0f;
    filt->last_time = current_time_us;

    // 限制dt防止异常
    if (dt <= 0.0f || dt > 0.1f) dt = 0.01f;

    // === 1. 从加速度计计算角度（低频，绝对参考）===
    // 注意：加速度计只能测量倾斜角（Roll/Pitch），不能测量Yaw
    float accel_roll = atan2f(data->accel_y_g,
                               sqrtf(data->accel_x_g * data->accel_x_g +
                                     data->accel_z_g * data->accel_z_g)) * RAD_TO_DEG;

    float accel_pitch = atan2f(-data->accel_x_g,
                                sqrtf(data->accel_y_g * data->accel_y_g +
                                      data->accel_z_g * data->accel_z_g)) * RAD_TO_DEG;

    // === 2. 从陀螺仪积分计算角度（高频，动态响应）===
    // 陀螺仪输出的是角速度（°/s），需要积分得到角度
    float gyro_roll = filt->roll + data->gyro_x_dps * dt;
    float gyro_pitch = filt->pitch + data->gyro_y_dps * dt;
    float gyro_yaw = filt->yaw + data->gyro_z_dps * dt;

    // === 3. 互补滤波融合 ===
    // 高频部分用陀螺仪（alpha），低频部分用加速度计（1-alpha）
    filt->roll = filt->alpha * gyro_roll + (1.0f - filt->alpha) * accel_roll;
    filt->pitch = filt->alpha * gyro_pitch + (1.0f - filt->alpha) * accel_pitch;

    // Yaw只能由陀螺仪积分（没有磁力计提供绝对参考）
    // 会随时间漂移，需要定期校准或使用磁力计
    filt->yaw = gyro_yaw;

    // Yaw归一化到 -180 ~ +180
    while (filt->yaw > 180.0f) filt->yaw -= 360.0f;
    while (filt->yaw < -180.0f) filt->yaw += 360.0f;
}

互补滤波原理图解：

频率响应:
  陀螺仪 ──高通滤波器──┐
                       ├──→ 融合输出
  加速度计──低通滤波器──┘

  陀螺仪保留高频动态（快速响应），加速度计提供低频基准（消除漂移）

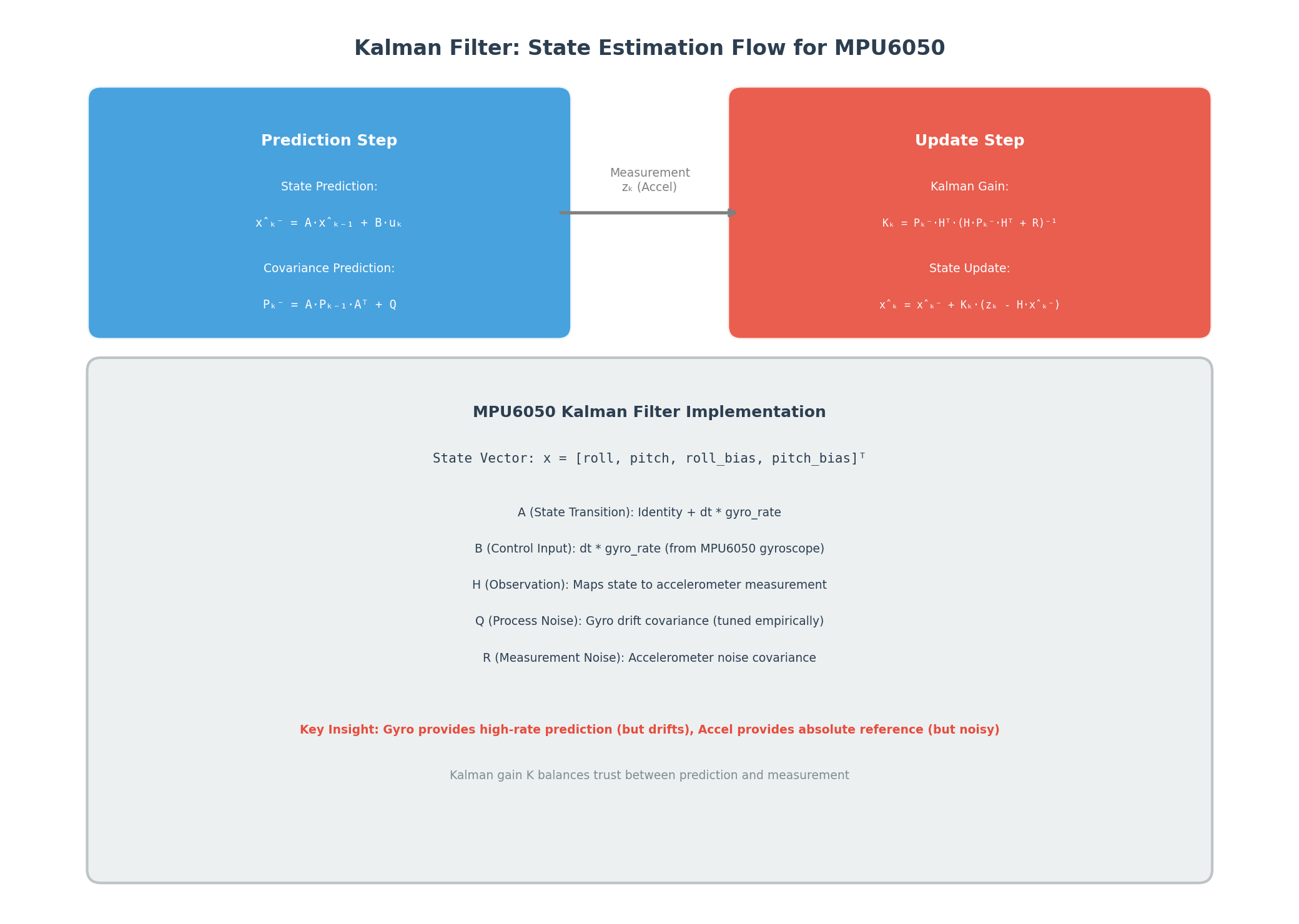

3.3 卡尔曼滤波器实现

// kalman_filter.c
#include <math.h>
#include <string.h>

// 简化的2D卡尔曼滤波器（仅Roll和Pitch）
typedef struct {
    // 状态向量: [angle, bias]ᵀ
    float angle;   // 角度估计值
    float bias;    // 陀螺仪零偏估计

    // 误差协方差矩阵 P (2x2)
    float P[2][2];

    // 噪声协方差
    float Q_angle;  // 过程噪声：角度
    float Q_bias;   // 过程噪声：零偏
    float R_measure; // 测量噪声：加速度计

    float rate;     // 未偏置的角速度
} KalmanFilter_t;

void Kalman_Init(KalmanFilter_t *kf)
{
    kf->angle = 0.0f;
    kf->bias = 0.0f;

    // 初始化协方差矩阵为单位矩阵
    kf->P[0][0] = 1.0f; kf->P[0][1] = 0.0f;
    kf->P[1][0] = 0.0f; kf->P[1][1] = 1.0f;

    // 噪声参数（需要根据实际情况调参）
    kf->Q_angle = 0.001f;    // 过程噪声：角度不确定性
    kf->Q_bias = 0.003f;     // 过程噪声：零偏漂移率
    kf->R_measure = 0.03f;   // 测量噪声：加速度计噪声
}

float Kalman_Update(KalmanFilter_t *kf, float newAngle, float newRate, float dt)
{
    // === 预测步骤 ===
    // 状态预测: x̂ₖ⁻ = A·x̂ₖ₋₁ + B·uₖ
    // 简化为: angle = angle + (rate - bias) * dt
    kf->rate = newRate - kf->bias;
    kf->angle += kf->rate * dt;

    // 协方差预测: Pₖ⁻ = A·Pₖ₋₁·Aᵀ + Q
    // A = [[1, -dt], [0, 1]]
    kf->P[0][0] += dt * (dt * kf->P[1][1] - kf->P[0][1] - kf->P[1][0] + kf->Q_angle);
    kf->P[0][1] -= dt * kf->P[1][1];
    kf->P[1][0] -= dt * kf->P[1][1];
    kf->P[1][1] += kf->Q_bias * dt;

    // === 更新步骤 ===
    // 计算卡尔曼增益: K = P·Hᵀ / (H·P·Hᵀ + R)
    // H = [1, 0] (只测量角度)
    float S = kf->P[0][0] + kf->R_measure;  // 创新协方差
    float K[2];  // 卡尔曼增益
    K[0] = kf->P[0][0] / S;
    K[1] = kf->P[1][0] / S;

    // 计算创新（测量残差）: y = z - H·x̂
    float y = newAngle - kf->angle;

    // 状态更新: x̂ₖ = x̂ₖ⁻ + K·y
    kf->angle += K[0] * y;
    kf->bias += K[1] * y;

    // 协方差更新: Pₖ = (I - K·H)·Pₖ⁻
    float P00_temp = kf->P[0][0];
    float P01_temp = kf->P[0][1];

    kf->P[0][0] -= K[0] * P00_temp;
    kf->P[0][1] -= K[0] * P01_temp;
    kf->P[1][0] -= K[1] * P00_temp;
    kf->P[1][1] -= K[1] * P01_temp;

    return kf->angle;
}

卡尔曼滤波调参指南：

参数	物理意义	调大效果	调小效果
Q_angle	角度过程噪声	更信任加速度计	更信任陀螺仪
Q_bias	零偏漂移率	更快跟踪零偏变化	零偏更稳定
R_measure	加速度计噪声	更信任预测	更信任测量

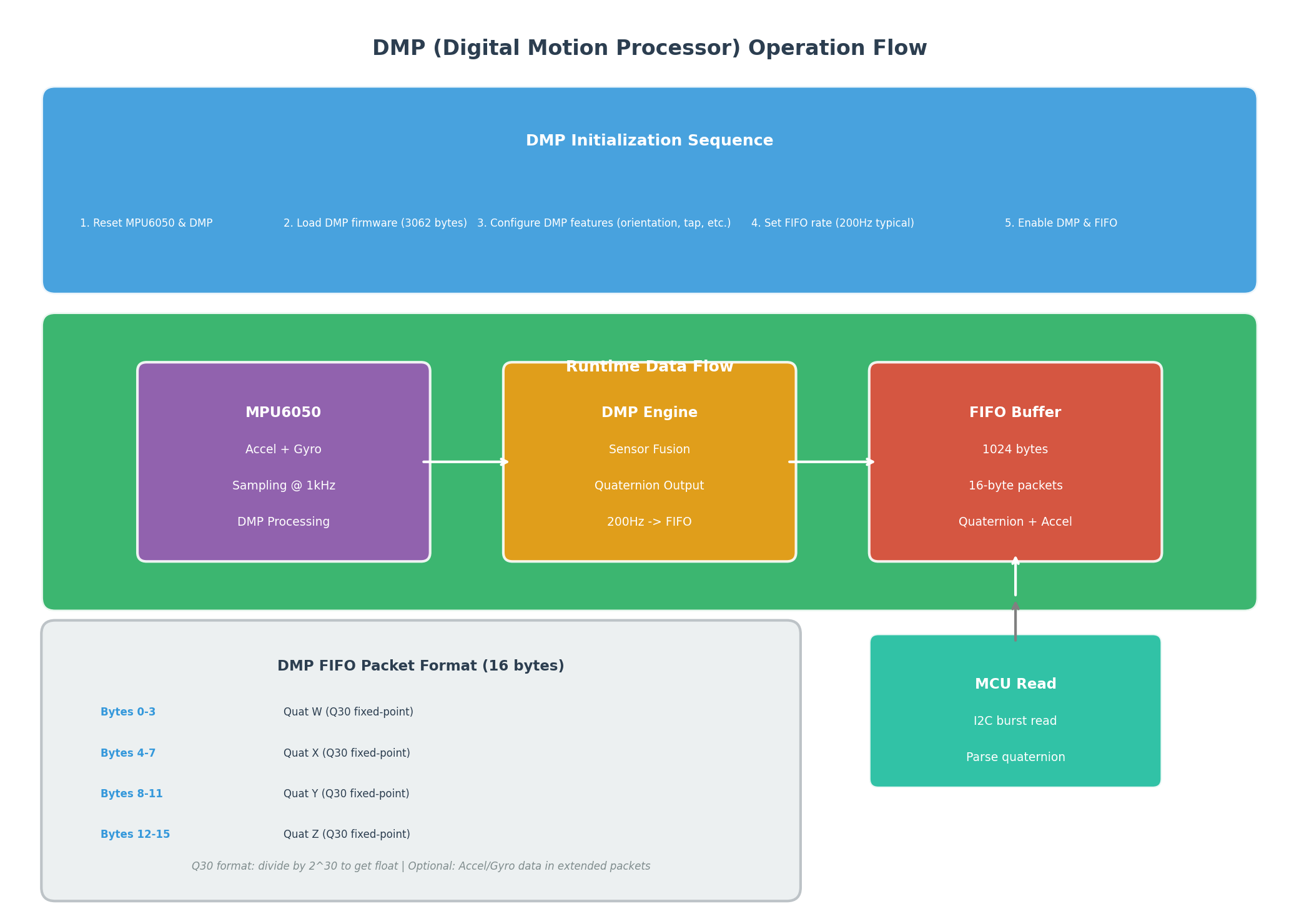

3.4 DMP（数字运动处理器）使用

DMP是MPU6050内置的专用运动处理引擎，通过固件加载实现硬件级传感器融合。

// dmp_driver.c - 简化版DMP接口
#include "inv_mpu_dmp_motion_driver.h"  // InvenSense官方DMP驱动

#define DMP_SAMPLE_RATE     200  // Hz
#define DMP_FIFO_RATE       200

bool DMP_Init(void)
{
    struct int_param_s int_param;
    unsigned char accel_fsr;
    unsigned short gyro_rate, gyro_fsr;

    // 1. 初始化MPU6050底层
    if (mpu_init(&int_param) != 0) {
        return false;
    }

    // 2. 配置传感器
    mpu_set_sensors(INV_XYZ_GYRO | INV_XYZ_ACCEL);
    mpu_configure_fifo(INV_XYZ_GYRO | INV_XYZ_ACCEL);
    mpu_set_sample_rate(DMP_SAMPLE_RATE);
    mpu_set_accel_fsr(2);  // ±2g
    mpu_set_gyro_fsr(250); // ±250°/s

    // 3. 加载DMP固件（3062字节）
    if (dmp_load_motion_driver_firmware() != 0) {
        return false;
    }

    // 4. 配置DMP功能
    dmp_set_fifo_rate(DMP_FIFO_RATE);
    dmp_enable_feature(DMP_FEATURE_6X_LP_QUAT |    // 6轴低功耗四元数
                       DMP_FEATURE_GYRO_CAL |       // 陀螺仪校准
                       DMP_FEATURE_SEND_RAW_ACCEL |
                       DMP_FEATURE_SEND_RAW_GYRO);

    // 5. 启用DMP
    if (mpu_set_dmp_state(1) != 0) {
        return false;
    }

    return true;
}

bool DMP_ReadQuaternion(float *qw, float *qx, float *qy, float *qz)
{
    unsigned long sensor_timestamp;
    unsigned char more;
    short gyro[3], accel[3];
    long quat[4];  // Q30固定点格式

    // 从FIFO读取DMP数据包
    if (dmp_read_fifo(gyro, accel, quat, &sensor_timestamp, &sensors, &more) != 0) {
        return false;
    }

    // Q30格式转换为浮点数（除以2^30）
    const float q30 = 1073741824.0f;  // 2^30
    *qw = (float)quat[0] / q30;
    *qx = (float)quat[1] / q30;
    *qy = (float)quat[2] / q30;
    *qz = (float)quat[3] / q30;

    return true;
}

---

四、四元数到欧拉角转换

4.1 转换原理

// quaternion.c
#include <math.h>

#define PI 3.14159265359f
#define RAD_TO_DEG (180.0f / PI)

typedef struct {
    float w, x, y, z;
} Quaternion_t;

typedef struct {
    float roll;   // 横滚角 φ (绕X轴)
    float pitch;  // 俯仰角 θ (绕Y轴)
    float yaw;    // 偏航角 ψ (绕Z轴)
} EulerAngle_t;

void Quaternion_ToEuler(const Quaternion_t *q, EulerAngle_t *euler)
{
    // Tait-Bryan angles (ZYX order)
    // 注意：此转换假设归一化四元数 (w² + x² + y² + z² = 1)

    // Roll (X-axis rotation)
    float sinr_cosp = 2.0f * (q->w * q->x + q->y * q->z);
    float cosr_cosp = 1.0f - 2.0f * (q->x * q->x + q->y * q->y);
    euler->roll = atan2f(sinr_cosp, cosr_cosp) * RAD_TO_DEG;

    // Pitch (Y-axis rotation)
    // 使用asin需要限制输入范围，避免NaN
    float sinp = 2.0f * (q->w * q->y - q->z * q->x);
    if (fabsf(sinp) >= 1.0f) {
        // 万向节锁（Gimbal Lock）：Pitch = ±90°
        euler->pitch = copysignf(90.0f, sinp);
    } else {
        euler->pitch = asinf(sinp) * RAD_TO_DEG;
    }

    // Yaw (Z-axis rotation)
    float siny_cosp = 2.0f * (q->w * q->z + q->x * q->y);
    float cosy_cosp = 1.0f - 2.0f * (q->y * q->y + q->z * q->z);
    euler->yaw = atan2f(siny_cosp, cosy_cosp) * RAD_TO_DEG;
}

// 归一化四元数
void Quaternion_Normalize(Quaternion_t *q)
{
    float norm = sqrtf(q->w * q->w + q->x * q->x + q->y * q->y + q->z * q->z);
    if (norm > 0.0f) {
        q->w /= norm;
        q->x /= norm;
        q->y /= norm;
        q->z /= norm;
    }
}

// 从陀螺仪积分更新四元数（用于互补滤波）
void Quaternion_UpdateFromGyro(Quaternion_t *q, float gx, float gy, float gz, float dt)
{
    // gx, gy, gz in rad/s
    float qw = q->w;
    float qx = q->x;
    float qy = q->y;
    float qz = q->z;

    // 一阶龙格-库塔积分
    q->w += 0.5f * dt * (-qx * gx - qy * gy - qz * gz);
    q->x += 0.5f * dt * ( qw * gx + qy * gz - qz * gy);
    q->y += 0.5f * dt * ( qw * gy - qx * gz + qz * gx);
    q->z += 0.5f * dt * ( qw * gz + qx * gy - qy * gx);

    Quaternion_Normalize(q);
}

4.2 万向节锁（Gimbal Lock）问题

当Pitch角接近±90°时，Roll和Yaw轴会重合，导致自由度丢失。这是欧拉角的固有缺陷，解决方案：

1. 使用四元数作为内部表示：仅在输出时转换为欧拉角
2. 检测并处理：当|sinp|接近1时，使用替代公式
3. 使用旋转矩阵：完全避免万向节锁

---

五、完整实现流程与性能优化

5.1 主程序框架

// main.c
#include "mpu6050.h"
#include "complementary_filter.h"
#include "kalman_filter.h"
#include "quaternion.h"
#include <stdio.h>

// 全局状态
MPU6050_Data_t sensor_data;
MPU6050_Calibration_t calibration;
ComplementaryFilter_t comp_filter;
KalmanFilter_t kalman_roll, kalman_pitch;

// 定时器中断（1ms）中调用
void TIM2_IRQHandler(void)
{
    static uint32_t tick = 0;
    tick++;

    // 每10ms（100Hz）读取一次传感器
    if (tick % 10 == 0) {
        if (MPU6050_ReadRaw(&sensor_data)) {
            // 应用校准
            MPU6050_ApplyCalibration(&sensor_data, &calibration);

            // 方法1: 互补滤波
            ComplementaryFilter_Update(&comp_filter, &sensor_data, tick * 1000);

            // 方法2: 卡尔曼滤波（分别对Roll和Pitch）
            float dt = 0.01f;
            float accel_roll = atan2f(sensor_data.accel_y_g,
                sqrtf(sensor_data.accel_x_g * sensor_data.accel_x_g +
                      sensor_data.accel_z_g * sensor_data.accel_z_g)) * RAD_TO_DEG;
            float accel_pitch = atan2f(-sensor_data.accel_x_g,
                sqrtf(sensor_data.accel_y_g * sensor_data.accel_y_g +
                      sensor_data.accel_z_g * sensor_data.accel_z_g)) * RAD_TO_DEG;

            float kalman_roll = Kalman_Update(&kalman_roll, accel_roll,
                                               sensor_data.gyro_x_dps, dt);
            float kalman_pitch = Kalman_Update(&kalman_pitch, accel_pitch,
                                                sensor_data.gyro_y_dps, dt);
        }
    }
}

int main(void)
{
    // 初始化硬件
    SystemClock_Config();
    I2C_Init();
    TIM2_Init(1000);  // 1kHz定时器

    // 初始化MPU6050
    MPU6050_Init(MPU6050_ACCEL_RANGE_2G, MPU6050_GYRO_RANGE_250DPS);

    // 校准（设备静止放置）
    printf("Calibrating... Keep device still!\n");
    MPU6050_Calibrate(&calibration, 1000);
    printf("Calibration done!\n");

    // 初始化滤波器
    ComplementaryFilter_Init(&comp_filter, 0.98f);
    Kalman_Init(&kalman_roll);
    Kalman_Init(&kalman_pitch);

    // 启用中断
    __enable_irq();

    while (1) {
        // 主循环：处理数据输出
        printf("Roll: %.2f, Pitch: %.2f, Yaw: %.2f\n",
               comp_filter.roll, comp_filter.pitch, comp_filter.yaw);

        delay_ms(100);
    }
}

5.2 性能优化建议

优化点	方法	效果
I2C速度	使用400kHz Fast Mode	读取时间从1.4ms降至350μs
突发读取	一次读取14字节	避免14次独立I2C事务
定点运算	使用Q15/Q30格式	避免浮点单元，适合无FPU的MCU
降采样	100Hz输出足够大多数应用	降低CPU负载
DMA	I2C DMA传输	CPU零等待，适合RTOS环境

---

六、常见问题与故障排查

6.1 故障排查速查表

症状	可能原因	解决方案
读取全0或0xFF	I2C地址错误	检查AD0引脚电平，确认地址0x68/0x69
数据不变化	未退出睡眠模式	写入PWR_MGMT_1 = 0x00
角度漂移严重	陀螺仪零偏未校准	执行静态校准，去除零偏
噪声大	DLPF配置不当	降低DLPF带宽，或增加软件滤波
Yaw持续漂移	无磁力计	正常现象，需配合磁力计（9轴）
万向节锁	Pitch接近±90°	使用四元数表示，或检测并处理

6.2 校准技巧

// 高级校准：六面校准法（消除轴间耦合）
void MPU6050_CalibrateAdvanced(MPU6050_Calibration_t *cal)
{
    // 将MPU6050分别置于6个方向（±X, ±Y, ±Z朝上）
    // 每个方向采集数据，建立误差模型

    // 加速度计误差模型: measured = scale * true + offset
    // 通过最小二乘法求解scale和offset

    float accel_data[6][3];  // 6个方向的加速度读数

    // 采集数据...

    // 最小二乘求解
    // 详见: https://github.com/ArduPilot/ardupilot/blob/master/libraries/AP_InertialSensor/
}

---

七、总结

从MPU6050的原始数据到可用的姿态角，是一条涉及多学科知识的完整链路：

1. 硬件层：理解加速度计和陀螺仪的物理原理，知道它们各自能测量什么、不能测量什么
2. 通信层：掌握I2C协议和突发读取，确保高效稳定的数据传输
3. 校准层：零偏去除是姿态解算的基础，没有校准的数据毫无意义
4. 算法层：根据应用场景选择互补滤波、卡尔曼滤波或DMP
5. 数学层：理解四元数和欧拉角的转换关系，处理万向节锁

核心要点：

• 加速度计提供绝对参考但受振动干扰，陀螺仪提供动态响应但会漂移
• 互补滤波适合简单应用，卡尔曼滤波适合高精度需求，DMP适合低功耗场景
• 没有磁力计的MPU6050无法测量Yaw的绝对值，Yaw会随时间漂移
• 校准是姿态解算的前提，没有校准的算法再高级也输出垃圾

正如InvenSense（MPU6050制造商）的工程师所言：“传感器融合不是魔法，而是对噪声统计特性的深刻理解。” 掌握这条链路的每个环节，你才能真正驾驭这颗经典的IMU芯片。

---

转载自：
欢迎 👍点赞✍评论⭐收藏，欢迎指正
