根据之前看的很多文章和做的一点笔记，还是打算整理整理做个总结。其中对渲染前的很多准备工作也进行了详述，涉及一些计算机网络知识、操作系统知识，只做了解即可。整体分成五步：

        1解析url

        2 网络请求：由网络进程发起请求资源和接收数据

        3 准备渲染：浏览器给页面分配渲染进程，并初始化一些准备工作

        4 提交响应数据：网络进程将响应数据传输给渲染进程，且浏览器进程会更新页面状态

        5 渲染：构建DOM树、计算样式、计算布局、进行绘制、合成显示（都由渲染进程完成）

其中最复杂的就是渲染这一步，花了最多篇幅详述整个渲染过程，可着重研究这一步。第2步网络请求这里，涉及dns查询、建立tcp连接这些知识，也是前端经常考查的知识。

相关进程

在整个过程中，涉及以下三个进程，三个进程之间交互完成所有工作：

浏览器进程

网络进程

渲染进程

具体步骤

一 url解析

在地址栏输入url地址后，该内容首先被地址栏解析，解析由浏览器进程下面的UI线程负责。

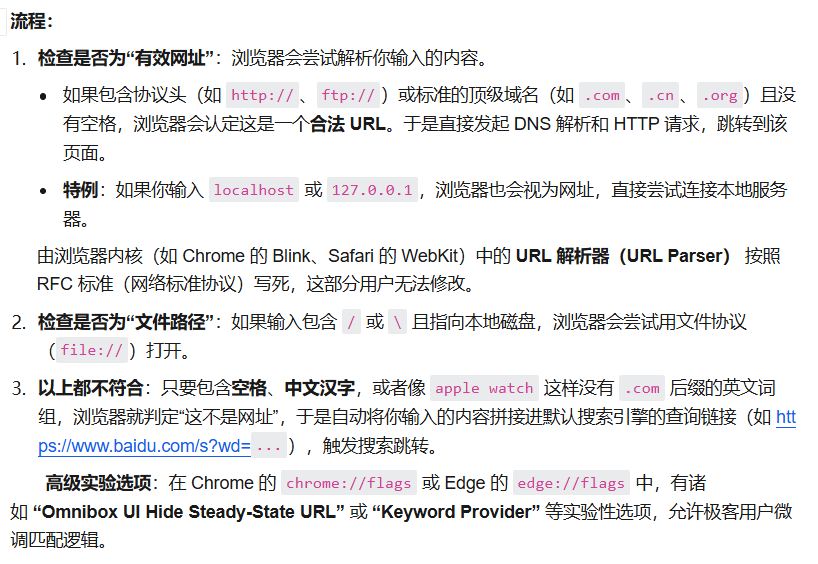

具体解析流程：

二 发起请求

首先，经过解析后的url地址，会被浏览器进程以进程间通信的方式发送给网络进程

1 网络进程收到http请求后：

    （1）首先会检查本地缓存是否存在该资源，如果存在则直接将该资源返回给浏览器进程，那么该次url导航也就结束了

    （2）如本地缓存中不存在该资源，网络进程才会正式发起http请求

        http请求的具体过程：

                i. DNS查询（计网知识，就不详细展开了，主要就是递归与迭代配合的方式进行查询）

                ii. DNS查询结束后，获取到了对应ip，这时候就开始建立TCP请求了（如果请求协议是https，在此之前，还要建立TLS连接）

                iii. 建立完连接，浏览器端会构建请求行、请求头等信息，如果有相关的cookie，根据实际会将cookie数据添加到请求头中

                iv. 准备完成，开始发送请求

         服务器收到请求后，会根据请求信息生成响应数据，然后发送给网络进程（成功的话）

2 网络进程接收到服务器发来的响应数据后：

        如果状态码是301或302，则表示重定向，网络进程根据响应头中的Location字段，（该字段就是重定向的url），重新发起http请求，没错，重新来一遍；

        如果状态码是200，那么说明请求资源成功并且成功接收了

        成功接收到服务器返回的响应数据，还得判断返回的数据类型，http头中的Content-Type字段会指明返回的响应数据是什么类型；

          Content-Type字段举例：

          'text/plain' ：代表这是普通文本，不会产生HTML解析

          'text/'html' ：代表这是HTML格式内容，就是要进行渲染的所依据的HTML字节流

          'application/octet-stream' ：代表这是字节流类型，通常浏览器将其视作下载类型处理

        如果响应数据被判断为下载类型，那么浏览器会将其交给下载管理器处理，那么这次url导航就结束了；如果是HTML格式的内容，接下来浏览器就该准备渲染工作了

三 准备渲染进程

以Chrome为例，浏览器默认情况下会为每个页面分配一个渲染进程，所以说每打开一个页面，这个页面也就获得了一个渲染进程，当然也有例外；当两个页面从属于一个站点时（同站点即这两个页面的url，协议一样，根域名也一样，那么这两个页面就从属于同一个站点），后打开的页面会复用先打开的页面的渲染进程。

渲染进程准备完毕后，就等着响应数据提交过来（因为现在响应数据还在网络进程里），然后开始渲染工作。

四 提交响应数据

这里又要涉及进程间通信：

    1 网络进程收到响应数据后，会告知浏览器进程，然后由浏览器进程来通知渲染进程：数据准备完毕，你可以接收啦！

    2 渲染进程收到通知，会和网络进程间建立一条传输数据的“管道”

    3 接下来，通过这条“管道”，网络进程和渲染进程完成交接，然后渲染进程会发送给浏览器进程一个“确认接收到响应数据”的消息

    4 浏览器进程收到渲染进程发来的确认消息后，会更新浏览器页面状态：包括安全状态、地址栏的url、前进后退的历史状态、更新web页面（这部分之后要着重学习整理下）

然后，就可以开始渲染了！但是！进入渲染这个阶段，不代表渲染是一下就完成的，还要很多渲染前的必备的事情要做。下面继续细说渲染过程。回答到这里，大致清晰的流程已经出来了，如果不深入渲染过程，记住后面是渲染过程就OK了。

五 渲染

1 DOM树的构建

解析HTML是在渲染进程的主线程进行

          说明：渲染引擎内，有一个叫HTML解析器的模块，该模块负责将HTML字节流转换为对应的DOM结构

    （1）词法分析：HTML字节流首先通过分词器以词法分析的方式，被转换为一个个Token，Token包括Tag Token和文本Token，其中Tag Token包括StartTag Token和EndTag Token

          说明：HTML解析器维护一个Token栈的结构，该栈用于计算DOM中各节点间的父子关系

    （2）通过分词器后转换出来的Token，经过以下处理，生成DOM节点：

            i. 如果该Token是一个StartTag Token，那么将其压入栈中，同时HTML为该Token创建一个DOM节点，并将该节点加入到DOM树中；

            ii. 如果该Token是一个文本Token，则不需入栈，同时HTML为其创建DOM节点并加入DOM树，此时该文本节点的父节点即当前栈顶Token所对应的节点；

            iii. 如果该Token是一个EndTag Token，则检查当前栈顶Token是否是与其对应的StartTag Token，是则将栈顶StartTag Token弹出，到此表明一个标签解析完成（比如<div></div>）

    词法分析和DOM节点生成就是这么不断进行下去，并且是同步进行的，直到所有的HTML字节流都被解析完成，此时，DOM树也就构建好了。

        这里要注意！！！这个HTML解析，不是等到渲染进程接收完所有的HTML字节流（也就是网络进程传输给渲染进程的响应数据）才开始的，而是网络进程传多少，渲染进程接收到多少，HTML也就解析多少，这些步骤实际上都是同时进行的。

2 CSSOM和渲染树

DOM树构建好，还不能直接渲染，因为DOM节点对应的样式还没有加进来（前提是有CSS样式）。HTML解析过程中，碰到CSS样式，会去下载，然后解析得到CSSOM。下载CSS不阻塞HTML解析，但是解析“可能”阻塞。

这样理解“可能”阻塞：<link> 标签不会像同步 <script> 一样使 HTML Parser 主动暂停。浏览器遇到 <link> 后，会立即通知网络线程下载 CSS，然后继续解析后续 HTML，因此通常说"CSS 下载不阻塞 HTML 解析"。CSS 文件下载完成后，需要在渲染进程主线程上解析生成 CSSOM，这个解析过程会短暂占用主线程，因此在极端情况下可能与 HTML Parser 竞争主线程资源。但这与同步 <script> 的"规范要求暂停 HTML 解析"是不同的概念。此外，为了保证 JavaScript 能获取正确的样式信息，浏览器会在必要时等待 CSSOM 构建完成后再执行后续脚本，所以常说 CSS 会阻塞 JavaScript，而不是阻塞 HTML 解析。

解析CSS也是在渲染进程的主线程进行

构建好的DOM树和解析完的CSSOM，会经历过滤+样式计算的过程，从 DOM 树和 CSSOM 树到渲染树（Render Tree），核心机制可以概括为：遍历 DOM 树的可见节点，并在 CSSOM 中匹配样式，生成一个仅包含可见元素及其计算样式的树结构。

Tips：DOM树和渲染树并非一一对应，一个 DOM 节点，不一定只对应一个渲染树节点，也可能不生成渲染树节点。比如display:none的节点在DOM树中，但不在渲染树中；伪元素（::before / ::after）：它们不在 DOM 树中，但会出现在渲染树中。

计算CSS样式大概分为3步，这3步就不详细展开了，因为比较复杂（自己也不是很懂），大概是下面这样：

        （1）将CSS转换为浏览器的能够理解的结构，稍微具体一点就是：渲染引擎接收到CSS文本时，会执行一个转换操作，将CSS文本转换为浏览器可以理解的结构——styleSheets

        （2）转换样式表中的属性值，使其标准化

        （3）计算出DOM树中每个节点的具体样式

3 布局计算

计算布局还是是在渲染进程的主线程进行

计算各节点在页面中的具体位置，也就是怎么排放这些DOM节点。

步骤如下：

    （1）拿着上一步生成的渲染树，再加上视口尺寸（即浏览器内容区的宽高，由窗口大小决定），开始进行计算。

    （2）确定尺寸、确定坐标

    （3）生成布局树

4 绘制

网上很多文章，比较笼统，即布局之后就是绘制：

    （1）接下来就是对布局树进行分层，生成图层树

            这里简单提一下图层树，这又涉及CSS中“层叠上下文”的知识，不展开了。通常情况下，一个DOM节点对应一层，但有的节点没有自己的图层，则从属于其父节点的图层。

           分配规则，满足以下两点其中之一的节点，会被分配到一个图层：

                 i.拥有层叠上下文属性的元素;

                ii.需要剪裁的地方也会被创建为图层（比如div中的一段文字，文字占地尺寸超出了div尺寸，那么这时候会发生剪裁，会为文字创建一个新的图层

    （2）渲染引擎内部，根据图层树中各个图层，会进行绘制。

关于绘制：

• 执行者：渲染进程的主线程（Main Thread）。

• 输入：生成的图层树（Layer Tree）（每个图层包含布局计算好的几何信息）。

• 过程：主线程遍历每一个图层，记录“绘制动作”的顺序。比如：“先画背景色为白色 -> 再画边框为 1px 黑色 -> 再画文字‘Hello’位于 (10, 20) 处”。

• 输出：每个图层对应的 绘制指令列表（Paint Records / Display Lists）。此时还没有生成任何像素图，只是一堆纯文本形式的绘图指令。

5 合成显示

渲染引擎完成绘制工作后，还要进行分块与光栅化，最后是合成。然后显示到屏幕上。

关于分块：

• 执行者：合成线程（Compositor Thread）（注意：此时已经脱离了主线程，这也是为什么滚动不卡顿的原因）。

• 输入：绘制指令列表（Display Lists）和图层尺寸。

• 过程：合成线程发现一个图层可能非常大（比如一张 5000px 长的长图），如果一次性交给 GPU 去处理，内存会爆掉。因此它会把图层切割成无数个固定大小的小瓦片（Tiles）（通常为 256x256 或 512x512 像素）。

• 输出：按网格切分好的瓦片坐标集合（Tile Coordinates）。

关于光栅化：

• 执行者：光栅化线程池（Raster Thread Pool）（位于渲染进程内的多线程工作池）。

• 输入：特定瓦片的绘制指令（比如“画个红方块在坐标 0,0”）和该瓦片的坐标。

• 过程：这是将向量（指令）转为栅格（像素/位图） 的物理计算过程。GPU 或 CPU 将这些指令渲染成填充了 RGBA（红绿蓝透明度）颜色的像素点，存入内存中的纹理（Texture）。

• 输出：存储在 GPU 内存或系统内存中的位图（Bitmap / 纹理数据）。至此，页面的内容变成了计算机能识别的“图片帧”。

关于合成：

• 执行者：合成线程

• 输入：

  • 图层纹理（Textures）：光栅化线程池产出的像素位图（已存储在 GPU 内存中）。

  • 图层属性（Layer Properties）：每个图层的 transform（位移/旋转/缩放）、opacity（透明度）、filter（滤镜）、clip（裁剪边界）以及滚动偏移量（scrollTop）。

  • 图层层级树（Layer Tree）：明确哪个图层在上层（z-index），哪个在下层。

  • 视口信息（Viewport）：当前屏幕的宽高和可见区域坐标（用于裁剪）。

• 过程：对输入数据进行“几何运算与堆叠”

• 输出：绘图指令包，并提交给GPU进程

最后

因为最近做的一个项目，没想到过了好久，又要重新捡起这部分知识

参考了很多文章后，加上我个人的理解，大概地解释了下，只是“大概”，因为这个问题涉及的知识实在是太多了！以上应该也只是总结了一半，要深入的代价是头秃，先不说渲染这个过程有多繁琐，光是所涉及操作系统中进程和线程相关的概念都需要好好整理一遍

但是从输入url到页面渲染，大致的流程参考以上具体步骤已经能解答大部分疑惑了
