NuttX命令行图形配置完全指南：掌握menuconfig配置技巧

引言

NuttX 作为一款高度可配置的嵌入式实时操作系统，其配置系统是开发过程中最重要的工具之一。它采用了与 Linux 内核相同的 Kconfig 配置系统，通过命令行图形界面 menuconfig 提供直观的配置方式。

本文将详细介绍 NuttX 的命令行图形配置功能，从配置系统原理到实际操作方法，帮助你快速掌握 NuttX 的配置技巧，轻松定制符合需求的嵌入式系统。

一、NuttX 配置系统概述

1.1 配置系统原理

NuttX 的配置系统基于 Linux 内核的 Kconfig 语言，主要由以下三个部分组成：

NuttX配置系统

Kconfig文件

配置工具

配置文件

nuttx/Kconfig

各目录Kconfig

apps/Kconfig

menuconfig

kconfig-tweak

merge_config.py

.config

defconfig

图 1: NuttX 配置系统组成

组成部分 说明
Kconfig 文件 定义配置选项的数据源，以树形结构组织
配置工具 用于生成和修改配置的工具，如 menuconfig、kconfig-tweak
配置文件 存储配置结果的文件，包括 .config 和 defconfig

1.2 Kconfig 文件结构

Kconfig 文件采用树形结构组织配置选项，主 Kconfig 文件位于 nuttx/Kconfig，通过 source 指令引用各级子目录的 Kconfig 文件：

# nuttx/Kconfig 示例
mainmenu "Apache NuttX Configuration"

source "arch/Kconfig"
source "boards/Kconfig"
source "sched/Kconfig"
source "fs/Kconfig"
source "drivers/Kconfig"

代码示例 1: Kconfig 文件结构

1.3 配置选项类型

NuttX 支持多种类型的配置选项：

选项类型 符号 说明
布尔型 [*] / [ ] 启用或禁用某个功能
三态型 <*>, <M>, < > 内置、模块或禁用
字符串型 (value) 设置字符串值
整数型 (1024) 设置整数值
选择型 (选项A) 从多个选项中选择一个

二、menuconfig 操作详解

2.1 启动 menuconfig

在使用 menuconfig 之前，需要先加载一个预设的配置：

# 1. 加载预设配置（以 sim 模拟器为例）
cd nuttx
./tools/configure.sh -l sim:nsh

# 2. 启动 menuconfig
make menuconfig

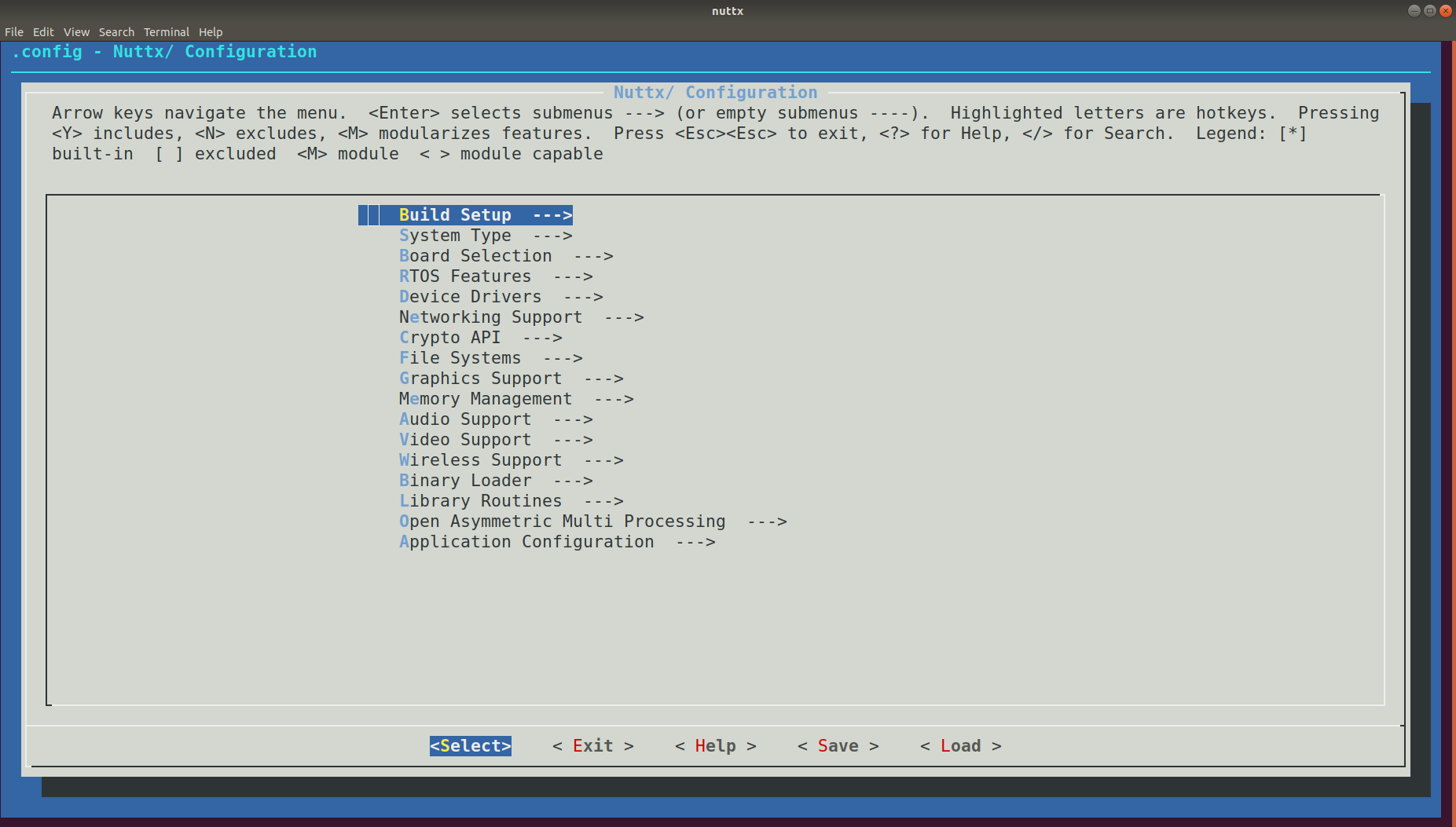

启动后会看到类似以下的界面：

┌─────────────────────────────────────────────────────────────────┐
│  Apache NuttX Configuration                                     │
│  ───────────────────────────────────────────────────────────────│
│  Arrow keys navigate the menu.  <Enter> selects submenus --->   │
│  (or empty submenus ----).  Highlighted letters are hotkeys.    │
│  Pressing <Y> includes, <N> excludes, <M> modularizes features. │
│  Press <Esc><Esc> to exit, <?> for Help, </> for Search.        │
│  Legend: [*] built-in  [ ] excluded  <M> module  < > module     │
│                                                                  │
│  ───────────────────────────────────────────────────────────────│
│  [*] Build Setup                                                 │
│  [*] System Type                                                 │
│  [*] RTOS Features                                               │
│  [*] Device Drivers                                              │
│  [*] File Systems                                                │
│  [*] Network Support                                             │
│  [*] Application Configuration                                   │
│      Library Routines                                            │
│      Security Options                                            │
│      License Setup                                               │
│      Debug Options                                               │
│                                                                  │
│  ───────────────────────────────────────────────────────────────│
│  <Save>      <Load>      <Exit>      <Help>      <Search>       │
└─────────────────────────────────────────────────────────────────┘

图 2: menuconfig 主界面示意图

在这里插入图片描述

2.2 键盘操作指南

掌握以下键盘操作是使用 menuconfig 的关键：

按键 功能
↑ ↓ 在菜单项之间上下移动
← → 在底部菜单（Save/Load/Exit）之间切换
Enter 进入子菜单或选择当前项
Space 切换布尔型选项的状态（选中/取消）
Y 选中选项（内置）
N 取消选项（排除）
M 编译为模块（仅三态选项）
? 显示当前选项的帮助信息
/ 搜索配置选项
Esc Esc 退出当前菜单

2.3 搜索功能

使用 / 键可以快速搜索配置选项：

# 按 / 键后输入搜索关键词
/search> CONFIG_DEBUG_NET

搜索结果会显示匹配的配置项及其路径：

Symbol: CONFIG_DEBUG_NET [=y]
Type  : bool
Prompt: Network debug features
Location:
  -> Build Setup
    -> Debug Options
      -> Enable Debug Features
(1) -> Enable Network Debug Features

三、主要配置菜单详解

3.1 Build Setup（构建设置）

构建设置是最基础的配置项，包含编译环境和调试选项：

Build Setup

Prompt for development code

Default to smallest size

Build Host Platform

Build Configuration

Binary Output Formats

Debug Options

Optimization Level

Enable Debug Features

Enable Error Output

Enable Warnings Output

Enable Informational Debug

图 3: Build Setup 配置结构

常用配置项：

配置项 说明
CONFIG_DEBUG_FEATURES 启用调试功能总开关
CONFIG_DEBUG_ERROR 启用错误级别调试输出
CONFIG_DEBUG_WARN 启用警告级别调试输出
CONFIG_DEBUG_INFO 启用信息级别调试输出
CONFIG_DEBUG_NET 启用网络调试功能
CONFIG_OPTIMIZATION_DEFAULT 默认优化级别

3.2 System Type（系统类型）

系统类型配置用于选择目标硬件平台：

System Type  --->
  CPU Architecture  --->
    (X) ARM
    ( ) RISC-V
    ( ) Xtensa
    ( ) x86
  ARM Options  --->
    ARM Architecture  --->
      (X) Cortex-M0/M0+
      ( ) Cortex-M3
      ( ) Cortex-M4/M7
      ( ) Cortex-M23/M33
    *** Board Settings ***

配置流程：

  1. 选择 CPU Architecture（CPU 架构）
  2. 选择具体的 ARM/RISC-V/Xtensa 子架构
  3. 选择 Board Settings（板级设置）

3.3 RTOS Features（RTOS 特性）

RTOS 特性配置包含任务管理、内存管理等核心功能：

RTOS Features

Task Management

Memory Management

Timers

Signals

Pthreads

Watchdog

Priority Inheritance

Round Robin Scheduling

Tickless Operation

Memory Protection

Heap Allocator

Per-process Heaps

图 4: RTOS Features 配置结构

关键配置项：

配置项 说明
CONFIG_SCHED_PRIORITY_INHERITANCE 启用优先级继承
CONFIG_SCHED_RR 启用轮询调度
CONFIG_SCHED_TICKLESS 启用无滴答时钟操作
CONFIG_MM_MPU 启用 MPU 内存保护
CONFIG_PTHREAD_STACK_MIN 线程最小栈大小

3.4 Application Configuration（应用配置）

应用配置用于选择和配置用户应用程序：

Application Configuration  --->
  NSH Library  --->
    [*] Enable NuttShell
    [*] Console Login
    [*] Message of the Day (MOTD)
    [ ] Enable agetty login
  Examples  --->
    [*] Hello, World!
    [ ] NxWidgets Examples
  System Libraries and NSH Add-Ons  --->
    [*] Built-In Applications

实战案例：禁用登录功能

默认情况下，NuttX 启动后会要求输入用户名登录。可以通过以下步骤禁用：

  1. 进入 Application Configuration → NSH Library
  2. 将 Console Login 选项取消选中（按 Space 键）
  3. 保存配置并重新编译
# 禁用登录后的启动效果
$ ./nuttx
NuttShell (NSH) NuttX-12.10.0
nsh>  # 直接进入命令行，无需登录

3.5 License Setup（许可证配置）

NuttX 包含多种开源许可证的组件，需要显式启用：

配置项 许可证类型 包含组件
CONFIG_ALLOW_BSD_COMPONENTS BSD NFS、SPIFFS、蓝牙 LE
CONFIG_ALLOW_GPL_COMPONENTS GPL/LGPL 相关组件
CONFIG_ALLOW_MIT_COMPONENTS MIT MIT 许可组件
CONFIG_ALLOW_ECLIPSE_COMPONENTS EPL Eclipse 许可组件

四、高级配置技巧

4.1 使用 kconfig-tweak 快速配置

如果知道具体的配置符号名称，可以使用 kconfig-tweak 工具快速修改：

# 禁用网络调试
kconfig-tweak --disable CONFIG_DEBUG_NET

# 启用网络调试
kconfig-tweak --enable CONFIG_DEBUG_NET

# 修改整数配置
kconfig-tweak --set-val CONFIG_PTHREAD_STACK_MIN 2048

# 修改字符串配置
kconfig-tweak --set-str CONFIG_EXAMPLE_HELLO_STRING "Hello NuttX!"

批量配置脚本示例：

#!/bin/bash

# 禁用所有调试选项
kconfig-tweak --disable CONFIG_DEBUG_ALERT
kconfig-tweak --disable CONFIG_DEBUG_FEATURES
kconfig-tweak --disable CONFIG_DEBUG_ERROR
kconfig-tweak --disable CONFIG_DEBUG_WARN
kconfig-tweak --disable CONFIG_DEBUG_INFO
kconfig-tweak --disable CONFIG_DEBUG_ASSERTIONS
kconfig-tweak --disable CONFIG_DEBUG_NET
kconfig-tweak --disable CONFIG_DEBUG_SYMBOLS

# 更新配置依赖
make olddefconfig

代码示例 2: 批量禁用调试选项脚本

4.2 配置文件管理

4.2.1 保存和加载配置
# 保存当前配置为 defconfig
make savedefconfig

# 加载 defconfig
./tools/configure.sh -l sim:nsh

# 或直接复制
cp configs/sim/nsh/defconfig .config
make olddefconfig
4.2.2 配置文件引用

defconfig 支持使用 #include 语句引用其他配置文件：

# defconfig 示例
CONFIG_ARCH_ARM=y
CONFIG_ARCH_CORTEXM4=y

#include "configs/system.config"
#include "configs/net.config"

默认搜索路径：

  • 当前目录
  • ${boards}/configs/common
  • ${boards}/common/configs
4.2.3 合并配置

使用 merge_config.py 工具可以合并多个配置文件：

cd nuttx
./tools/merge_config.py -o defconfig .config1 .config2

4.3 配置依赖关系

Kconfig 支持配置项之间的依赖关系，只有满足条件的选项才会显示：

# Kconfig 依赖示例
config CONFIG_DEBUG_NET
    bool "Network debug features"
    depends on CONFIG_DEBUG_FEATURES && CONFIG_NET
    default n

在这个例子中，CONFIG_DEBUG_NET 只有在同时满足以下条件时才会显示：

  • CONFIG_DEBUG_FEATURES 已启用
  • CONFIG_NET（网络支持）已启用

五、配置实战演练

5.1 实战：配置 ESP32 开发板

# 1. 加载 ESP32 开发板配置
./tools/configure.sh -l esp32-devkitc:nsh

# 2. 启动 menuconfig
make menuconfig

# 3. 配置 WiFi 支持
# 进入: Device Drivers -> Wireless LAN -> ESP32 WiFi

# 4. 配置网络协议
# 进入: Network Support -> TCP/IP Networking -> IPv4 Options

# 5. 保存配置
# 按 Esc Esc 退出，选择 Save

# 6. 编译
make -j$(nproc)

5.2 实战：启用调试功能

# 方法一：使用 menuconfig
make menuconfig
# 进入: Build Setup -> Debug Options
# 选中: Enable Debug Features
# 选中: Enable Network Debug Features

# 方法二：使用 kconfig-tweak
kconfig-tweak --enable CONFIG_DEBUG_FEATURES
kconfig-tweak --enable CONFIG_DEBUG_NET
make olddefconfig

# 编译并运行
make -j$(nproc)
./nuttx

5.3 实战：最小化配置

# 1. 加载基础配置
./tools/configure.sh -l sim:nsh

# 2. 禁用不需要的功能
kconfig-tweak --disable CONFIG_NSH_CONSOLE_LOGIN
kconfig-tweak --disable CONFIG_NSH_MOTD
kconfig-tweak --disable CONFIG_DEBUG_FEATURES
kconfig-tweak --disable CONFIG_SYSTEM_LOGGING

# 3. 优化编译选项
kconfig-tweak --set-val CONFIG_OPTIMIZATION_LEVEL 2

# 4. 更新配置并编译
make olddefconfig
make -j$(nproc)

# 查看生成的二进制文件大小
ls -lh nuttx

六、常见问题与解决方案

6.1 menuconfig 界面乱码或无法显示

问题原因： 终端环境不支持 UTF-8 或缺少 ncurses 库

解决方案：

# 安装 ncurses 库
sudo apt-get install libncurses5-dev libncursesw5-dev

# 设置终端编码
export LANG=en_US.UTF-8
export LC_ALL=en_US.UTF-8

# 重新启动终端

6.2 配置选项灰色不可选

问题原因： 该选项依赖的前置条件未满足

解决方案：

  1. 按 ? 键查看选项的帮助信息，了解依赖关系
  2. 启用相关的依赖选项
  3. 重新进入该配置项

6.3 编译时出现配置错误

问题原因： 配置不完整或存在冲突

解决方案：

# 使用 olddefconfig 自动解决依赖
make olddefconfig

# 或使用 oldconfig 交互式解决
make oldconfig

# 如果仍然有问题，清理并重新配置
make distclean
./tools/configure.sh -l sim:nsh
make menuconfig

6.4 找不到需要的配置选项

问题原因： 选项可能被隐藏或位于其他菜单下

解决方案：

# 使用搜索功能
# 在 menuconfig 中按 / 键
/search> <关键词>

# 例如搜索网络相关配置
/search> net

七、配置文件格式解析

7.1 .config 文件格式

.config 文件是当前配置的快照，格式如下：

#
# Automatically generated file; DO NOT EDIT.
# NuttX Configuration
#

CONFIG_NUTTX=y
CONFIG_HOST_LINUX=y

#
# Build Setup
#
CONFIG_DEBUG_FEATURES=y
CONFIG_DEBUG_ERROR=y
CONFIG_DEBUG_WARN=y
CONFIG_DEBUG_INFO=y

#
# System Type
#
CONFIG_ARCH_ARM=y
CONFIG_ARCH_CORTEXM4=y

7.2 defconfig 文件格式

defconfig 文件是预设配置，通常只包含非默认值的选项：

CONFIG_ARCH_ARM=y
CONFIG_ARCH_CORTEXM4=y
CONFIG_ARCH_CHIP_STM32=y
CONFIG_ARCH_CHIP_STM32F4=y
CONFIG_ARCH_BOARD_STM32F4DISCOVERY=y

CONFIG_BUILD_FLAT=y
CONFIG_NSH=y
CONFIG_EXAMPLES_HELLO=y

结束语

NuttX 的命令行图形配置系统是其强大灵活性的核心体现。通过 menuconfig，开发者可以精确控制系统的每一个功能模块，实现从最小化内核到功能丰富的完整系统的各种配置。

掌握配置系统的使用技巧，是高效开发 NuttX 应用的关键。希望本文能帮助你快速上手 NuttX 配置，在嵌入式开发中发挥其最大潜力。
