此为本人初学RT-Thread的笔记，可以参考，如有错误，可以指正，谢谢。

RT-Thread简介

RT-Thread介绍

RT-Thread（全称 Real Time-Thread）是一款由国内团队开发的开源嵌入式实时操作系统。它的核心特点可以概括为：

• ​不只是内核，更是一个生态​：这是它和FreeRTOS最核心的区别。除了实时内核，它内置了丰富的中间件，比如​FinSH命令行（你可以用串口输入命令调试系统）​、虚拟文件系统、轻量级TCP/IP网络协议栈（LwIP），甚至图形用户界面（GUI）组件。这意味着用RTT开发复杂项目时，很多功能都"开箱即用"。
• ​高度可裁剪​：它采用模块化设计。针对资源受限的MCU，可以裁剪出只占用3KB Flash和1.2KB RAM的NANO版本；对于资源丰富的设备，又能像搭积木一样，从软件包中心添加各种功能组件，比如MQTT、加密库、传感器驱动等。
• ​活跃的中文社区​：RTT在国内有非常活跃的开发者社区和丰富的中文文档，对国内开发者很友好，遇到问题更容易找到解决方案。

RT-Thread版本

RT-Thread主要提供了三个版本，以适应从资源受限的MCU到需要复杂应用的高性能芯片等不同开发场景

版本	核心定位与特点	资源占用	适用场景
Nano 版本	​极简硬实时内核​，只包含最基础的线程管理、同步通信等功能，没有设备驱动框架和组件。	极小（~3KB Flash, ~1.2KB RAM）。	​资源极度受限的MCU​，如STM32F0系列等入门级32位ARM芯片，常用于简单的家电、传感器节点等。
标准版本	​功能完整的IoT OS平台​，在Nano内核基础上集成了丰富的组件，如设备驱动框架、文件系统、网络协议栈（LwIP）以及强大的软件包生态。	根据配置的功能而定，通常在几十KB到几百KB的Flash和RAM。	​资源丰富的IoT设备​，需要联网、文件存储、图形界面等复杂功能的应用，是大多数开发者的首选。
Smart 版本	​混合操作系统​，引入了用户态和内核态的隔离，支持独立的进程和地址空间（依赖MMU），应用和内核可以分开开发运行。	相比标准版更高，需要芯片支持MMU。	​需要类似Linux开发模式的高性能应用​，应用复杂、对安全性要求高，或需要从Linux平台移植代码的场景。常运行在ARM Cortex-A系列等应用处理器上。

FreeRTOS与RTT的差异：从 FreeRTOS 入门 RTT学习路径

有FreeRTOS基础再来学RT-Thread，其实思路会非常顺——很多内核概念（线程、信号量、消息队列）都是通用的。可以把RT-Thread看作一个功能更完整的"全家桶"，而FreeRTOS更像一个轻量的"内核引擎"​

对比维度	FreeRTOS	RT-Thread
定位	轻量级实时内核，专注任务调度与同步。	完整的IoT OS平台，集成了丰富的组件和服务。
核心功能	内核为主，网络、文件系统等需自行集成。	内核+​FinSH控制台​+设备驱动框架+文件系统+网络协议栈+UI等。
开发工具	依赖第三方IDE（如Keil、IAR）或配合VS Code等。	官方提供一站式IDE：​RT-Thread Studio​，集成了工程创建、配置、调试等功能

学习建议：三步走

1. 第一步：抓核心差异，不要从头学线程、信号量这些概念。重点关注RTT特有或不同的地方，比如：

   • ​FinSH控制台​：这是RTT的特色。学会用它来调试系统，查看线程状态、内存使用，甚至执行自定义函数，对开发调试帮助很大。
   • ​设备驱动框架​：RTT把各种外设（如UART、I2C、SPI）都抽象成了"设备"。学习如何通过统一的rt_device_xxx​接口来访问硬件，而不是直接操作寄存器。
   • ​临界区保护机制​：RTT和FreeRTOS在关中断的实现上略有不同（RTT操作PRIMASK寄存器，FreeRTOS操作BASEPRI寄存器），可以对比了解一下，以防踩坑。

2. ​第二步：上手实战，用项目驱动学习​：找一块开发板（官方推荐STM32系列），直接​用RT-Thread Studio创建一个带FinSH的工程​。从一个简单的点灯任务开始，尝试创建一个线程，然后在FinSH里查看它。再试着用设备框架读取一个传感器（比如I2C的温湿度传感器），感受一下设备驱动的用法。

3. ​第三步：善用资源，加入社区​：

   • ​官方文档中心​：这是最权威、最全面的学习资料，内容覆盖了内核、组件、工具链的方方面面。
   • ​参考书籍​：如果想系统学习，可以看《嵌入式实时操作系统RT-Thread原理与应用》这类书籍，它通常会结合具体硬件（如STM32）进行项目式讲解。
   • ​软件包生态​：在RTT的软件包中心找一些你感兴趣的项目，比如MQTT通信、或者一个GUI Demo，看看别人是怎么组织代码和配置系统的，这是快速提升的捷径。

RTT Nano版本移植到STM32

1.首先需要有一个STM32工程（空工程就行，无论什么库），此处以STM32CubeMx+Keil工程移植。

2.下载RT-Thread源码库，官网：rt-thread.org/download.html

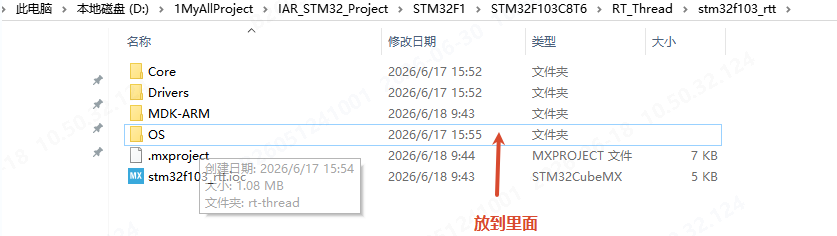

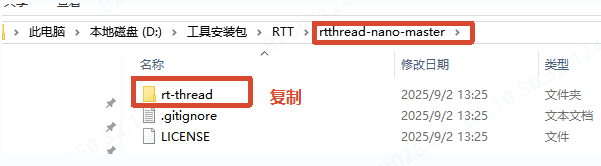

3.解压，然后在工程那里新建一个OS文件夹，把解压的RTT文件夹复制到OS文件夹

bsp -->示例代码和配置文件
components -->组件
docs -->文档
include -->头文件
libcpu -->CPU移植文件
src -->Nano内核源码

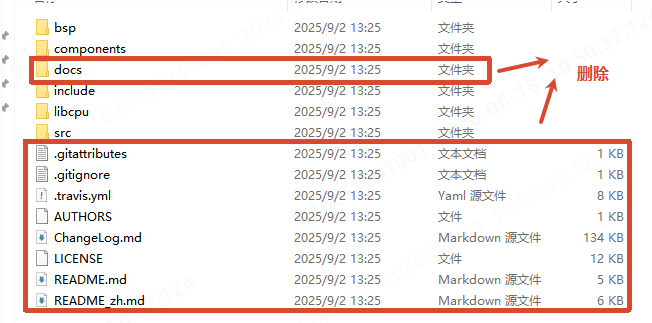

4.然后删除不需要的文件

rt-thread/bsp文件夹只保留两个文件，其余全部删除

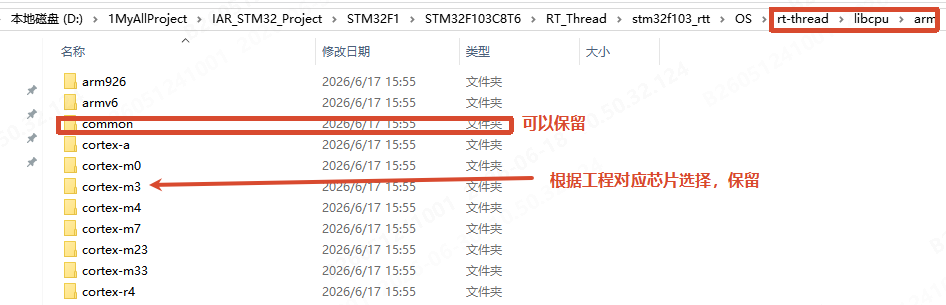

rt-thread/libcpu根据芯片选择对应文件，其余删除，包括risc-v文件夹，STM32F103C8T6 的核心是ARM架构 Cortex-M32

进入cortex-m4文件，这里只需要context_rvds.s和cpuport.c文件（因为是keil,可以根据你自己的编译环境选择保留），其余文件删除

文件	一句话作用
​context_gcc.S​	为 GCC 编译器提供线程切换、开关中断的汇编代码。
​context_iar.S​	为 IAR 编译器提供同样的功能，只是汇编语法不同。
​context_rvds.S​	为 ​Keil MDK​（ARM Compiler）提供同样的功能。
​cpuport.c​	用 C 语言实现线程栈初始化和 HardFault 异常捕获等核心功能。

简单说，你用的什么编译器（Keil/IAR/GCC），就把对应的 context_xxx.S​ 文件加入工程，cpuport.c​ 则是通用的、必须添加的。

然后把这些的文件也删除

5.打开工程，做好工程基础配置，然后建立分组

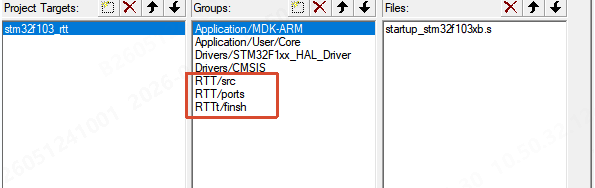

RTT/src添加src目录下全部的.c文件

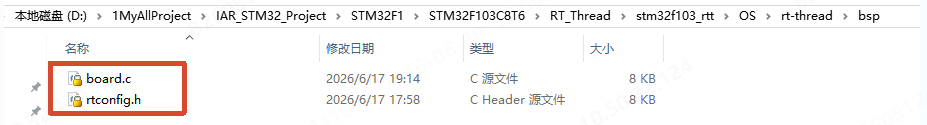

添加bsp目录下的board.c和rtconfig.h文件到App中(注意选择All Files才能看到文件)，因为这两个文件属于配置文件和应用层开发的文件，我们会对这两个文件进行修改

RTT/ports添加这两个文件，rt-thread\libcpu\arm\cortex-m3

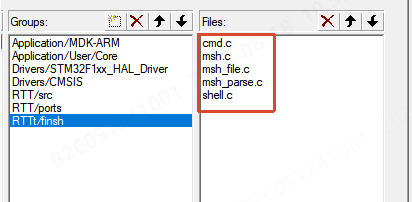

RTTt/finsh添加rt-thread\components\finsh的全部文件

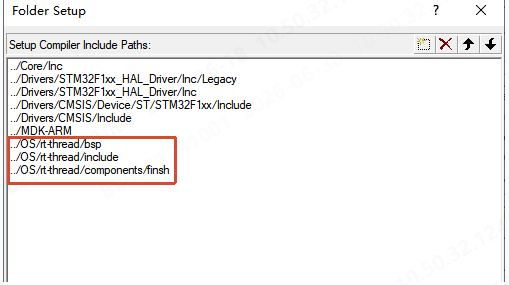

6.添加工程路径，把所添加文件的路径全部包含即可

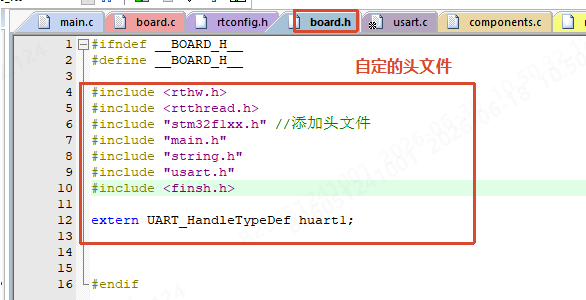

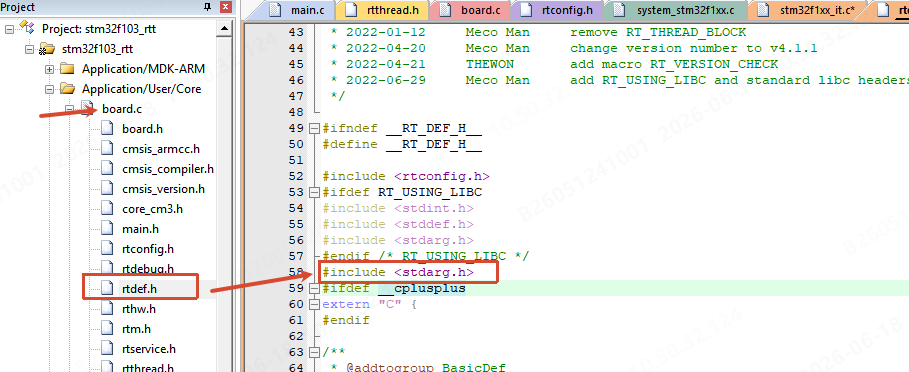

7.编译，会报错。此时我们先不急，先添加一个头文件。然后编译错误会少很多

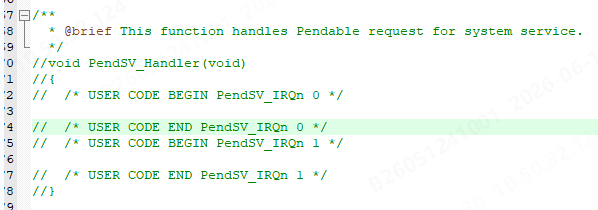

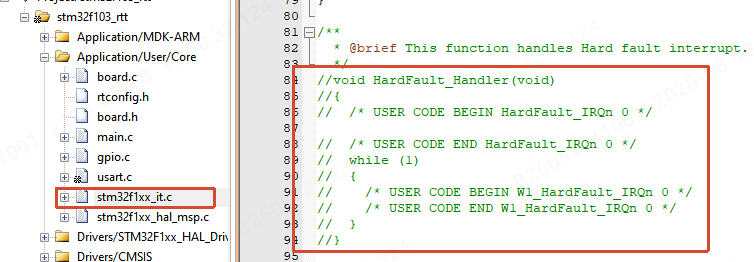

8.注释两个中断服务函数（RTT内部已实现）void HardFault_Handler(void)和void PendSV_Handler(void),后面重新生成代码也要注释。

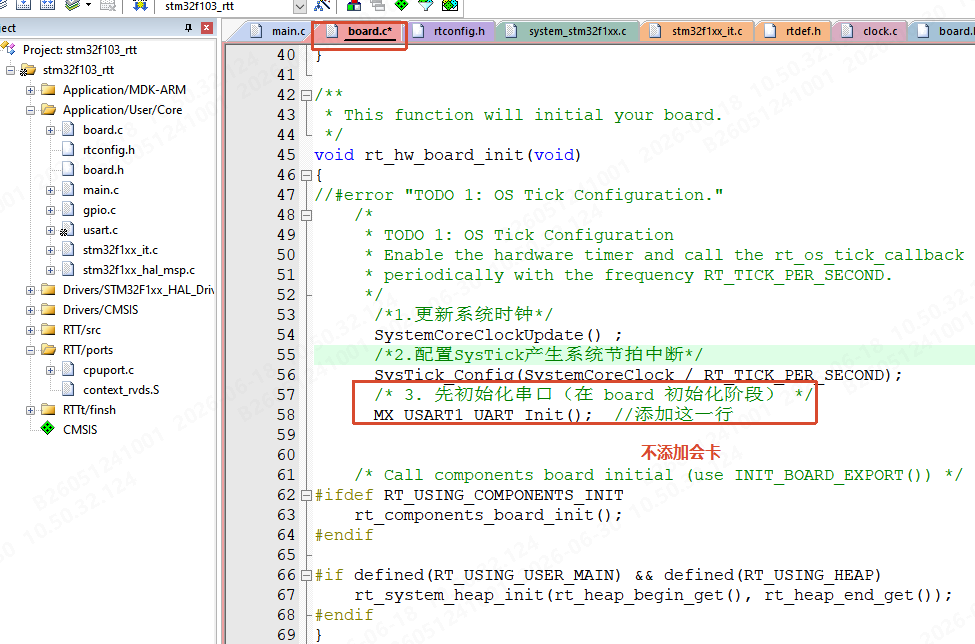

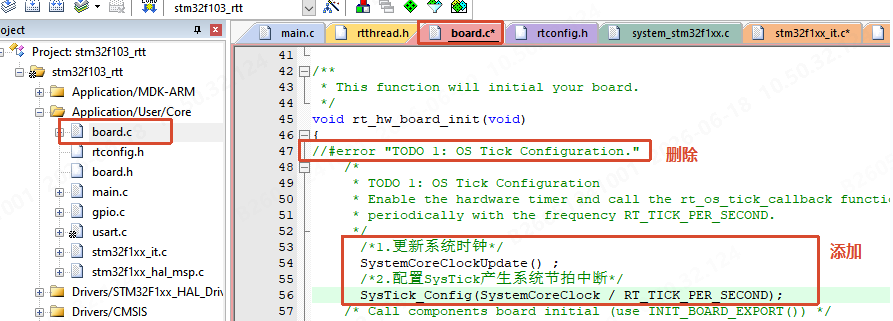

9.此时还有报错，找到borad.c文件，可以看到报错的地方，我们把报错的内容删除掉，随后添加 SysTick_Config( SystemCoreClock / RT_TICK_PER_SECOND ); 和在文件开头添加 #include "stm32f1xx.h"，根据自己的芯片选择头文件

再次编译发现0报错和0警告

10.给RTT添加心跳，时基。这个很关键。

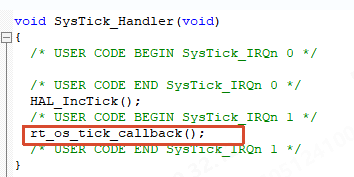

打开stm32f1xx_it.c文件，找到SysTick_Handler函数，在函数内部添加rt_os_tick_callback();之后编译即可

FreeRTOS需要占用systick，芯片时基需要选择其他定时器。但是RTT也这样做的话，我发现时基会有所不对，rt_os_tick_callback();要与系统systick一起调用的中断才准确。也就是HAL的时基与RTT的时基需要一起。

RT-Thread的时钟频率则通常由rtconfig.h​中的RT_TICK_PER_SECOND​决定，SysTick的中断处理函数直接调用rt_tick_increase()​，逻辑更直接

​RT-Thread 和 FreeRTOS 对 SysTick 的使用方式不同​：

特性	FreeRTOS	RT-Thread
SysTick 所有权	独占	可共享
HAL 时基	必须改用其他定时器	可以和 RTT 共用 SysTick
​SysTick_Handler​	只调用 xPortSysTickHandler()​	可以同时调用 HAL_IncTick()​ + rt_os_tick_callback()​

FreeRTOS 的 xPortSysTickHandler()​ 会进行​任务切换​，如果在中断里同时调用 HAL_IncTick()​，可能导致：

• 中断嵌套冲突
• 时间基准混乱
• 任务切换时栈指针错乱

所以 FreeRTOS 要求 HAL 库使用其他定时器（如 TIM1）作为时基源。

RT-Thread 的 rt_os_tick_callback()​ 只做节拍计数​（rt_tick_increase()​），​不进行任务切换​。任务切换是在 PendSV_Handler​ 中完成的（优先级最低）。

所以：

• ​SysTick_Handler​：只更新系统节拍计数，非常轻量
• ​PendSV_Handler​：执行实际的任务上下文切换

SysTick 中断里可以安全地调用 HAL_IncTick()​，不会影响 RTT 的调度。

11.创建一个简单的线程并运行（记得配置对应引脚使用）

//线程任务函数
void led_task(void*param)
{
	rt_tick_t tick = rt_tick_from_millisecond(500);//转换对应节拍数
	while(1)
	{
		HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_1);
		rt_thread_mdelay(tick);//延时，
	}
}
void led_task2(void*param)
{
	rt_tick_t tick = rt_tick_from_millisecond(500);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET);
	rt_thread_mdelay(tick);
	while(1)
	{
		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_8);
		rt_thread_mdelay(tick);
	}
}
//主函数入口
void main()
{
	/* 创建LED闪烁线程 */
    rt_thread_t led_thread = rt_thread_create(
        "led",                  // 线程名称
        led_task,       		// 线程入口函数
        RT_NULL,                // 入口函数参数
        1024,      			   // 线程栈大小
        5,                     // 线程优先级（数字越小优先级越高，范围0~31）
        25                     // 时间片
    );
    rt_thread_t led_thread2 = rt_thread_create(
        "led2",                  // 线程名称
        led_task2,       		// 线程入口函数
        RT_NULL,                // 入口函数参数
        1024,      				// 线程栈大小
        5,                     // 线程优先级（数字越小优先级越高，范围0~31）
        25                     // 时间片
    );
    /* 如果创建成功，启动线程 */
    if(led_thread != RT_NULL)
    {
        rt_thread_startup(led_thread);
    }
		if(led_thread != RT_NULL)
    {
        rt_thread_startup(led_thread2);
    }

	while(1)//会执行到这里，这里的优先级不定义的话默认是10，如果不让出cpu那么低于其优先级的任务将无法得到执行
	{
		rt_thread_mdelay(10);
	}
}

函数介绍：

rt_thread_t rt_thread_create(const char *name,
                             void (*entry)(void *parameter),
                             void *parameter,
                             rt_uint32_t stack_size,
                             rt_uint8_t priority,
                             rt_uint32_t tick);

参数	你的值	含义	建议
​name​	​"led"​	线程名称	起个有意义的名字
​entry​	​led_task​	入口函数	必须有 while(1)​ + 让出CPU
​parameter​	​RT_NULL​	传给入口函数的参数	需要传参时用地址
​stack_size​	​1024​	栈大小（字节）	LED任务 512 足够，1024 更安全
​priority​	​0​	优先级（0最高）	​改为 10 或 15​（不建议用0）
​tick​	​20​	时间片（节拍数）	默认 10~20 即可

特性	​rt_thread_delay(tick)​	​rt_thread_mdelay(ms)​
单位	系统时钟节拍（tick）	毫秒（ms）
本质	底层实现函数	对 rt_thread_delay​ 的封装
效果	让出CPU，延时指定节拍数	让出CPU，延时指定毫秒数

基础移植已完成。

增加rt_kprintf功能

一个串口打印组件，底层需要配置实际的串口，我这里配置USART1:PA9,PA10引脚

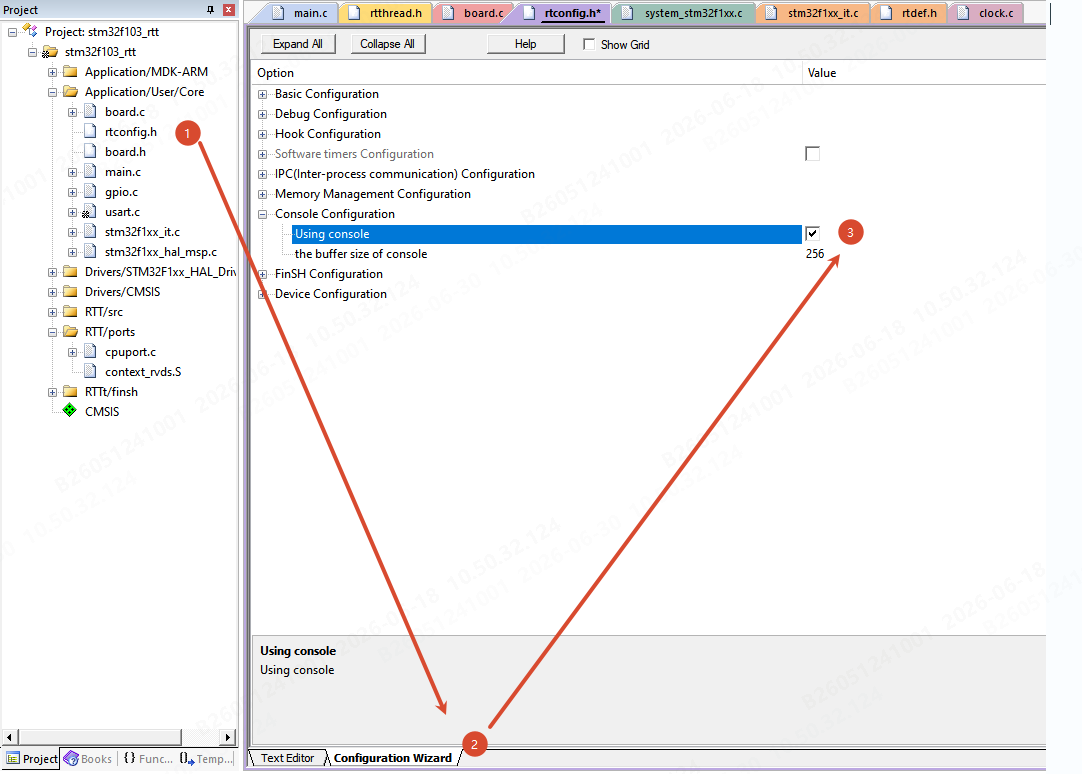

1、打开RT_USING_CONSOLE宏，可以使用图形化配置

找到rtconfig.h文件，打开RT_USING_CONSOLE宏，随后编译

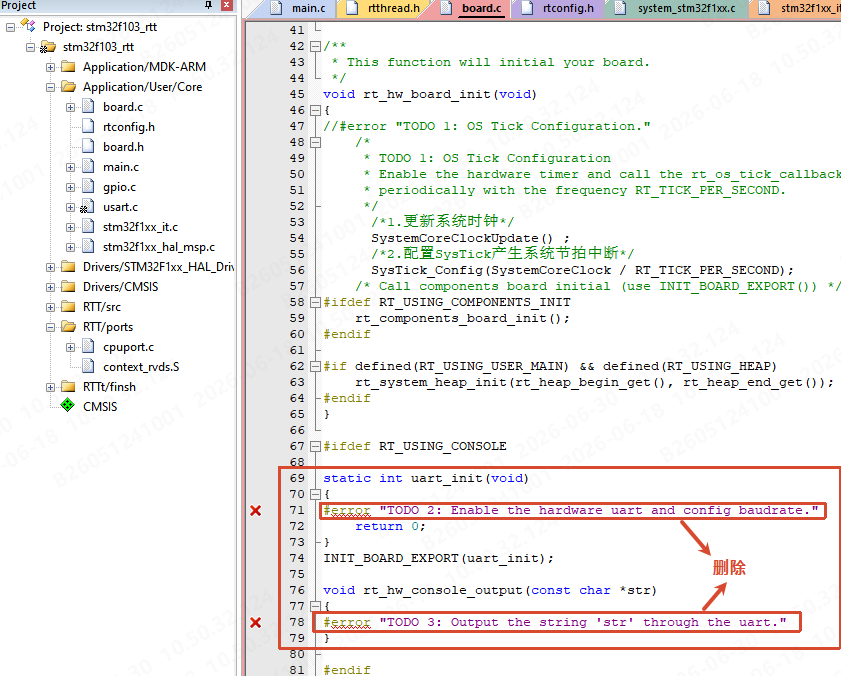

找到board.c文件，删除相关的报错内容，其中uart_init是我们rt_kprintf打印功能初始化的部分，这里我们用USART1进行打印，只需要调用串口 初始化函数即可。rt_kprintf函数会调用rt_hw_console_output进行数据输出，这里我们在这个函数内部进行串口1输出即可。

写代码：

static int uart_init(void)
{

    return 0;
}
INIT_BOARD_EXPORT(uart_init);

void rt_hw_console_output(const char *str)
{
    rt_enter_critical();

		while (*str != '\0')
		{
			// 处理换行：\n -> \r\n
			if (*str == '\n')
			{
					uint8_t ch = '\r';
					// 发送回车符
					HAL_UART_Transmit(&huart1, &ch, 1, 100);
			}

			// 发送当前字符
			HAL_UART_Transmit(&huart1, (uint8_t*)str, 1, 100);
			str++;  // 移动到下一个字符
		}

    rt_exit_critical();
}

调用

void led_task2(void*param)
{
	rt_tick_t tick = rt_tick_from_millisecond(100);
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET);
	rt_thread_mdelay(tick);
	static uint32_t led_togggle_num=0;
	while(1)
	{
		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_8);
		led_togggle_num++;

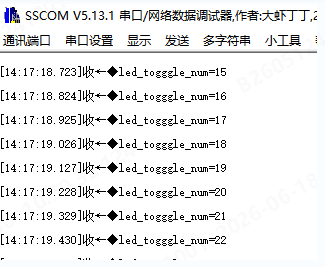

		rt_kprintf("led_togggle_num=%d\n",led_togggle_num);//打印LED翻转次数
		rt_thread_mdelay(tick);
	}
}

​

​

增加FinSH功能

RT-Thread 的 FinSH 功能就是建立在这个基础上的交互式命令行组件（Shell）。它让你的设备能通过串口接受命令并执行，是开发和调试的利器

1、添加finsh宏定义

打开rtconfig.h文件，在开头添加如下宏定义：

// 控制台相关
#define RT_USING_CONSOLE                    // 启用控制台
#define RT_CONSOLE_DEVICE_NAME "uart1"      // 使用串口1
//#define RT_CONSOLEBUF_SIZE 128              // 控制台缓冲区大小

// FinSH 相关
#define RT_USING_FINSH                      // 启用 FinSH
#define FINSH_USING_MSH                     // 使用 msh 模式
#define FINSH_THREAD_NAME "tshell"          // FinSH 线程名称
#define FINSH_USING_HISTORY                 // 启用命令历史
#define FINSH_HISTORY_LINES 5               // 历史命令行数
#define FINSH_USING_SYMTAB                  // 启用符号表
#define FINSH_CMD_SIZE 80                   // 命令缓冲区大小
#define FINSH_THREAD_PRIORITY 20            // FinSH 线程优先级
#define FINSH_THREAD_STACK_SIZE 4096        // FinSH 线程栈大小

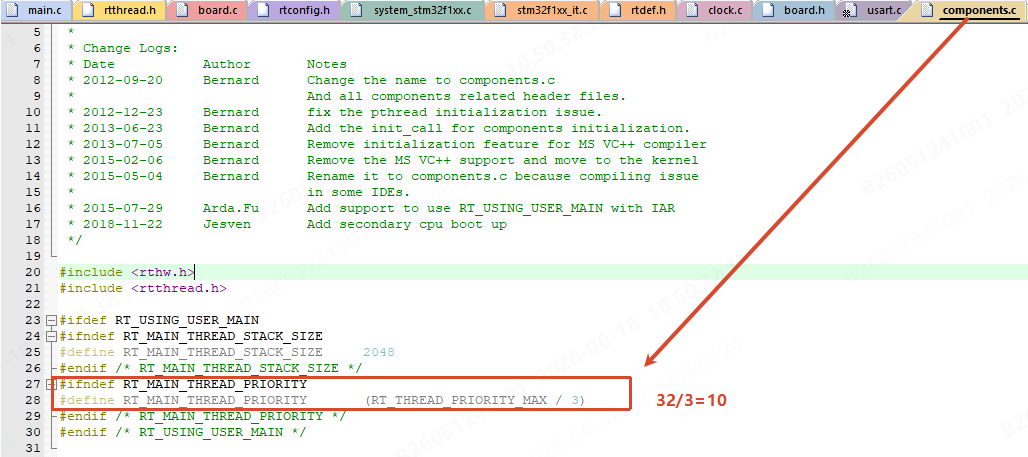

#define RT_MAIN_THREAD_PRIORITY	25			//main函数线程的优先级

记得添加finsh文件的路径

2.增加rt_hw_console_getchar函数，使用串口1进行输入操作

//ch=-1似乎会导致异常，可以把-1改为0试试

//这其实是一个
char rt_hw_console_getchar(void)
{
    char ch = -1;//-1似乎会导致异常，可以把-1改为0试试
    uint8_t rx_data = 0;
    int level = rt_hw_interrupt_disable();

    // 检查是否有数据可读
    if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_RXNE) != RESET)
		{
        rx_data = (uint8_t)(huart1.Instance->DR & 0xFF);
        ch = (char)rx_data;
        __HAL_UART_CLEAR_FLAG(&huart1, UART_FLAG_RXNE);
    } else
	  {
        // 检查溢出错误
        if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_ORE) != RESET)
				{
            __HAL_UART_CLEAR_OREFLAG(&huart1);
        }
    }

    rt_hw_interrupt_enable(level);

    // 没有数据时让出CPU
    if (ch == -1) //-1似乎会导致异常，可以把-1改为0试试
	{
        rt_thread_mdelay(1);
    }

    return ch;
}

3.添加串口初始化

功能正常，可以使用命令

基本的移植与使用就到这里了。
