一、前言：RTOS调度的核心之谜

在前面的频谱分析仪项目中，我们使用了FreeRTOS作为实时操作系统来管理多任务并发。然而，许多开发者虽然能熟练使用xTaskCreate()创建任务，却对调度器底层的工作原理一知半解。当系统出现"高优先级任务不执行"、“任务切换异常崩溃”、"调度延迟过大"等问题时，往往束手无策。

本文将深入FreeRTOS内核源码，从数据结构设计到汇编级上下文切换，完整剖析优先级抢占式调度的实现机制。通过阅读本文，你将理解：

  • 就绪列表数组如何组织不同优先级的任务
  • TCB任务控制块的关键字段与作用
  • **vTaskSwitchContext()**如何选择最高优先级任务
  • PendSV_Handler如何完成上下文切换的"瞬间移动"
  • 优先级抢占的完整时序与边界条件

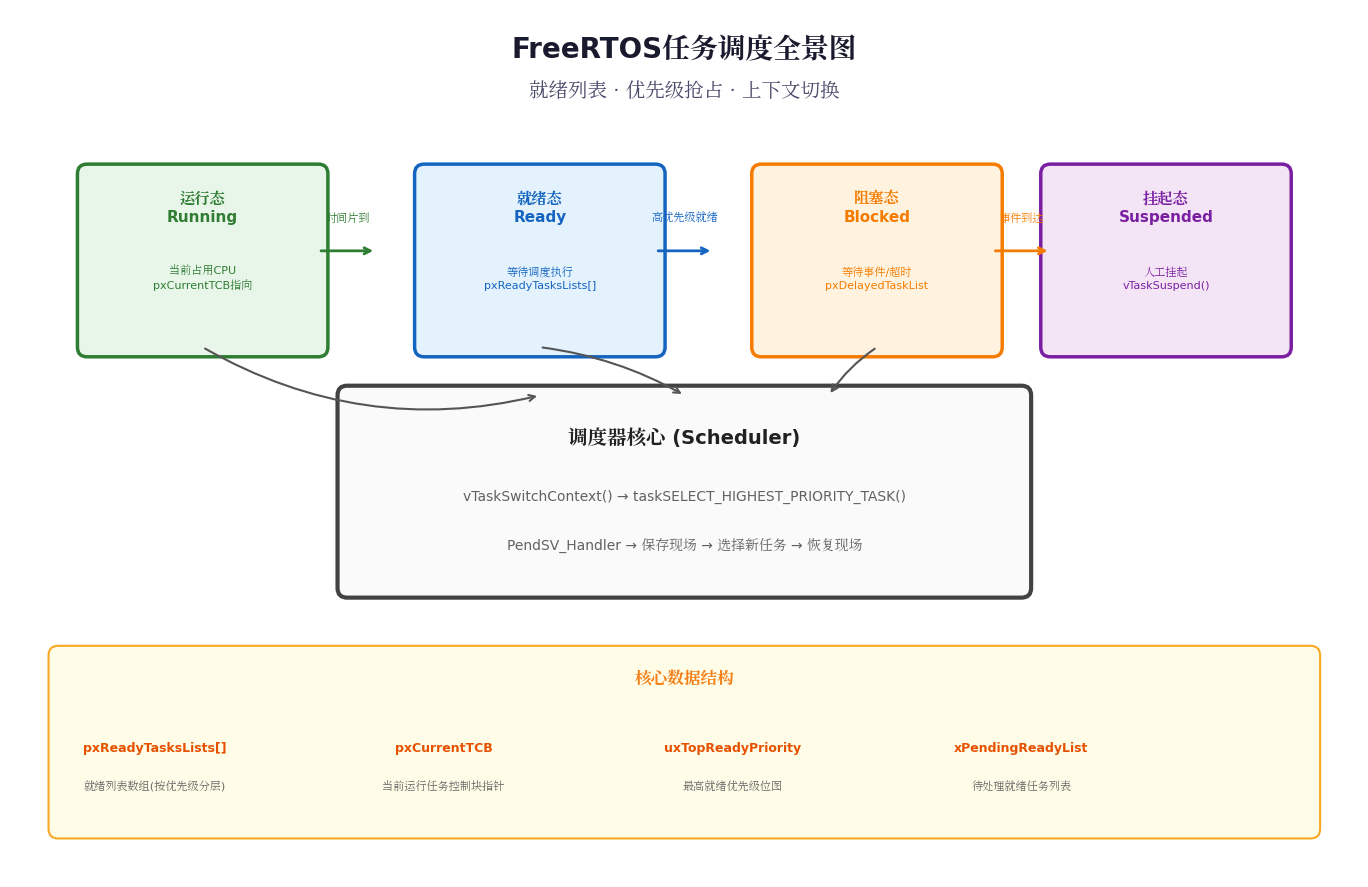

二、FreeRTOS调度全景图

2.1 任务状态机

在这里插入图片描述

FreeRTOS中每个任务处于以下四种状态之一：

状态 说明 触发条件
运行态(Running) 当前占用CPU执行任务 被调度器选中
就绪态(Ready) 等待调度执行 任务创建/从阻塞恢复
阻塞态(Blocked) 等待事件或超时 调用vTaskDelay()/等待信号量
挂起态(Suspended) 人工挂起，不参与调度 调用vTaskSuspend()

状态转换的核心驱动力是调度器(Scheduler)，它通过vTaskSwitchContext()函数选择下一个运行任务，并通过PendSV_Handler完成上下文切换。

2.2 核心数据结构

FreeRTOS调度器依赖以下关键数据结构：

pxReadyTasksLists[]  - 就绪列表数组，按优先级分层管理就绪任务
pxCurrentTCB          - 指向当前运行任务控制块的指针
uxTopReadyPriority    - 位图变量，记录哪些优先级有就绪任务
xPendingReadyList     - 待处理就绪任务列表（中断中标记）

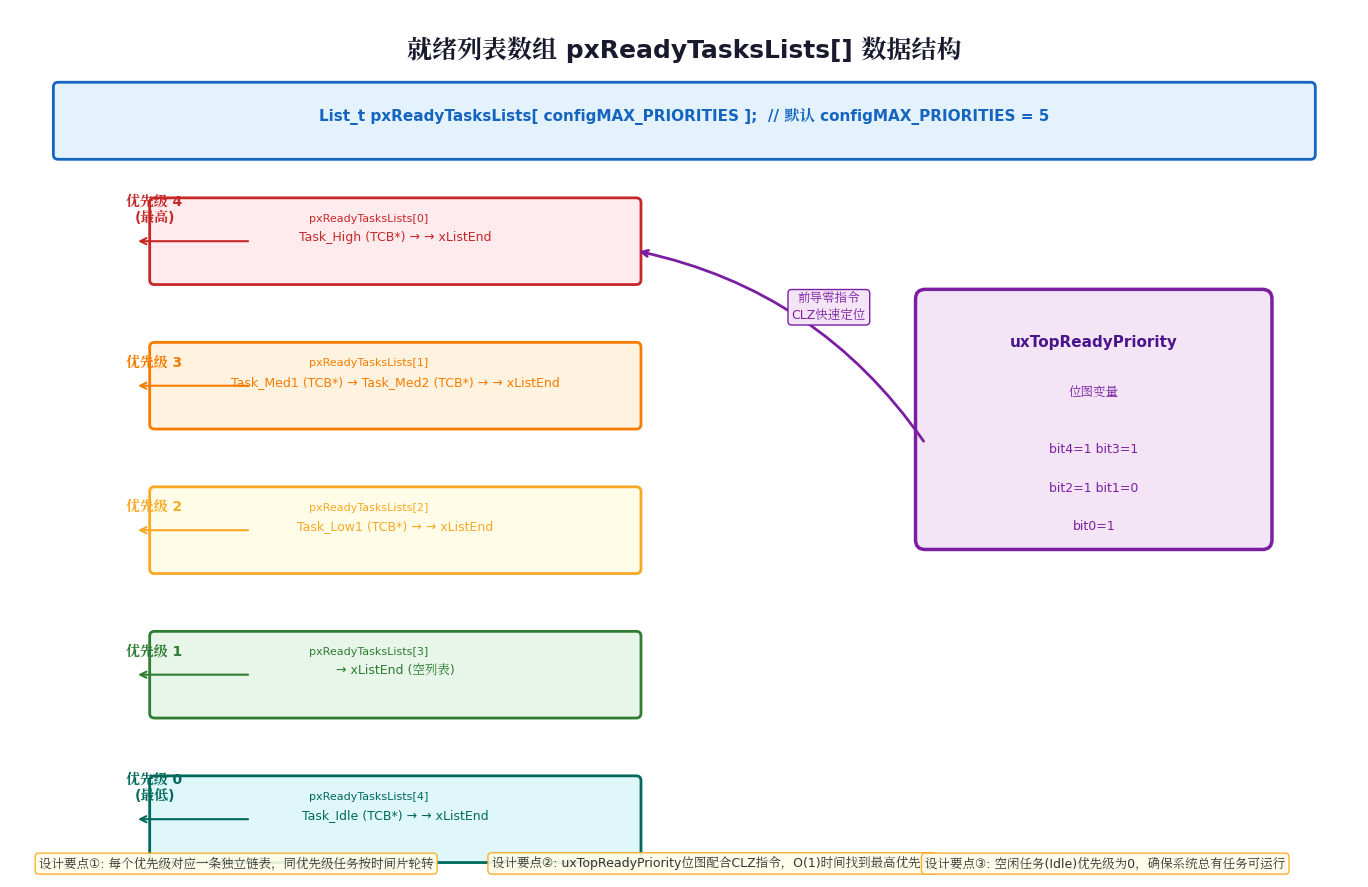

三、就绪列表数组详解

3.1 数据结构定义

在这里插入图片描述

/* FreeRTOS内核全局变量：就绪列表数组 */
PRIVILEGED_DATA static List_t pxReadyTasksLists[ configMAX_PRIORITIES ];

这是一个List_t类型的数组，数组长度由configMAX_PRIORITIES决定（默认32，可配置）。每个数组元素是一条独立的双向链表，管理对应优先级下的所有就绪任务。

设计精妙之处：

  • 不同优先级天然分层，结构清晰
  • 同优先级任务按时间片轮转调度（FIFO顺序）
  • 通过uxTopReadyPriority位图配合CLZ指令，O(1)时间定位最高优先级

3.2 任务插入就绪列表

当任务创建或从阻塞态恢复时，通过prvAddTaskToReadyList()宏插入就绪列表：

#define prvAddTaskToReadyList( pxTCB )                                                      \
    traceMOVED_TASK_TO_READY_STATE( pxTCB );                                                \
    taskRECORD_READY_PRIORITY( ( pxTCB )->uxPriority );                                     \
    vListInsertEnd( &( pxReadyTasksLists[ ( pxTCB )->uxPriority ] ), &( ( pxTCB )->xStateListItem ) );

关键步骤：

  1. 记录就绪优先级：将uxTopReadyPriority的对应位设为1
  2. 插入链表尾部：使用vListInsertEnd()保证同优先级FIFO顺序

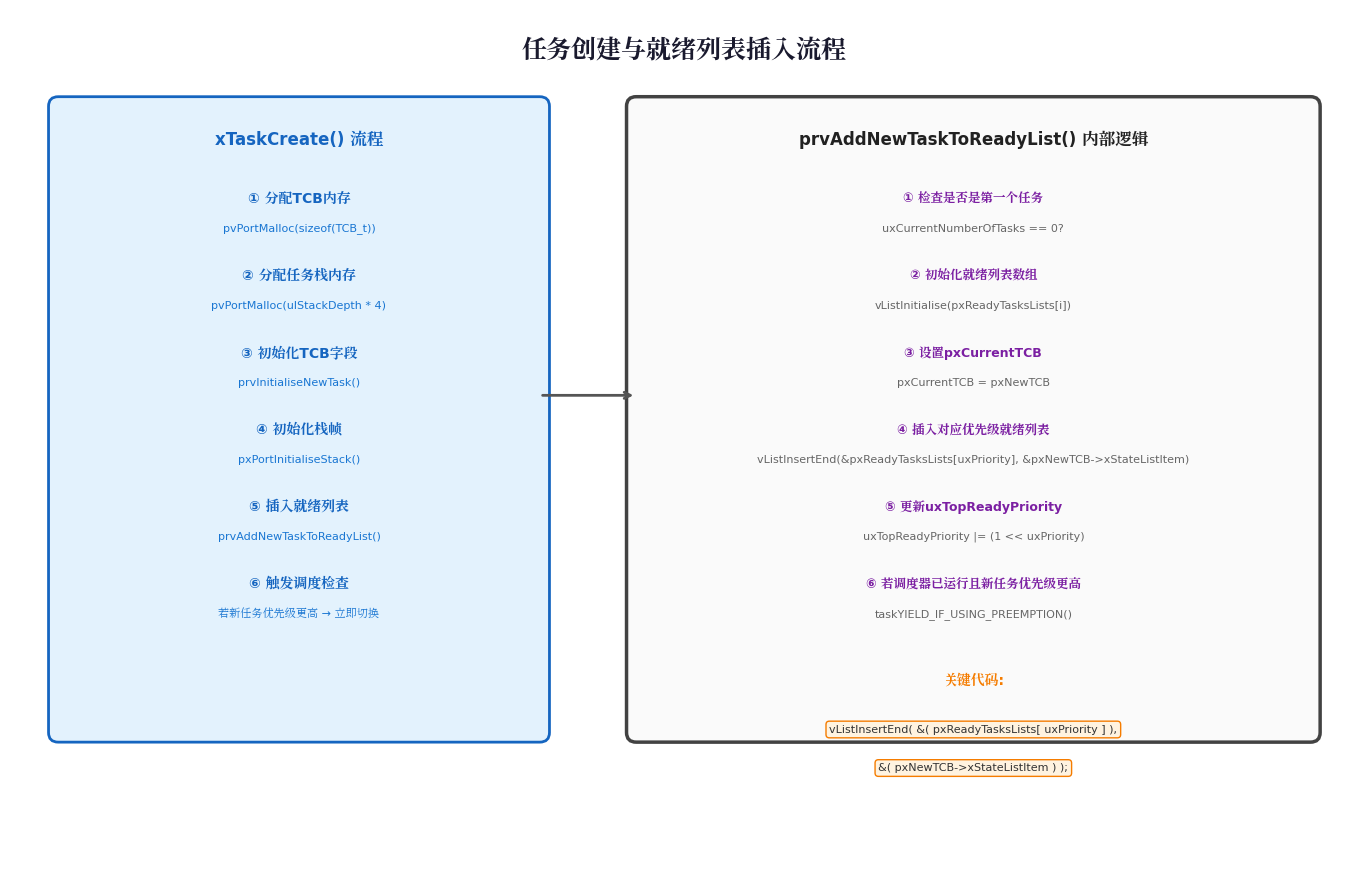

3.3 源码级任务创建流程

在这里插入图片描述

/* xTaskCreate() → prvAddNewTaskToReadyList() 核心逻辑 */
static void prvAddNewTaskToReadyList( TCB_t * pxNewTCB )
{
    /* 进入临界区，防止调度被打断 */
    taskENTER_CRITICAL();
    {
        /* 递增当前任务数量 */
        uxCurrentNumberOfTasks++;

        /* 如果是第一个创建的任务 */
        if( pxCurrentTCB == NULL )
        {
            /* 初始化就绪列表数组的所有链表 */
            for( UBaseType_t uxPriority = 0; uxPriority < configMAX_PRIORITIES; uxPriority++ )
            {
                vListInitialise( &( pxReadyTasksLists[ uxPriority ] ) );
            }

            /* 新任务成为当前任务 */
            pxCurrentTCB = pxNewTCB;

            /* 启动调度器时，此任务会自动运行 */
            if( uxCurrentNumberOfTasks == ( UBaseType_t ) 1 )
            {
                /* 初始化延时列表 */
                vListInitialise( &xDelayedTaskList1 );
                vListInitialise( &xDelayedTaskList2 );
            }
        }
        else
        {
            /* 调度器已运行，新任务插入就绪列表 */
            if( xSchedulerRunning == pdFALSE )
            {
                /* 调度器未运行时，若新任务优先级更高，直接设为当前任务 */
                if( pxCurrentTCB->uxPriority <= pxNewTCB->uxPriority )
                {
                    pxCurrentTCB = pxNewTCB;
                }
            }
            else
            {
                /* 调度器已运行时，若新任务优先级更高，立即触发调度 */
                if( pxCurrentTCB->uxPriority < pxNewTCB->uxPriority )
                {
                    taskYIELD_IF_USING_PREEMPTION();
                }
            }
        }

        /* 将新任务插入对应优先级的就绪列表 */
        prvAddTaskToReadyList( pxNewTCB );
    }
    taskEXIT_CRITICAL();
}

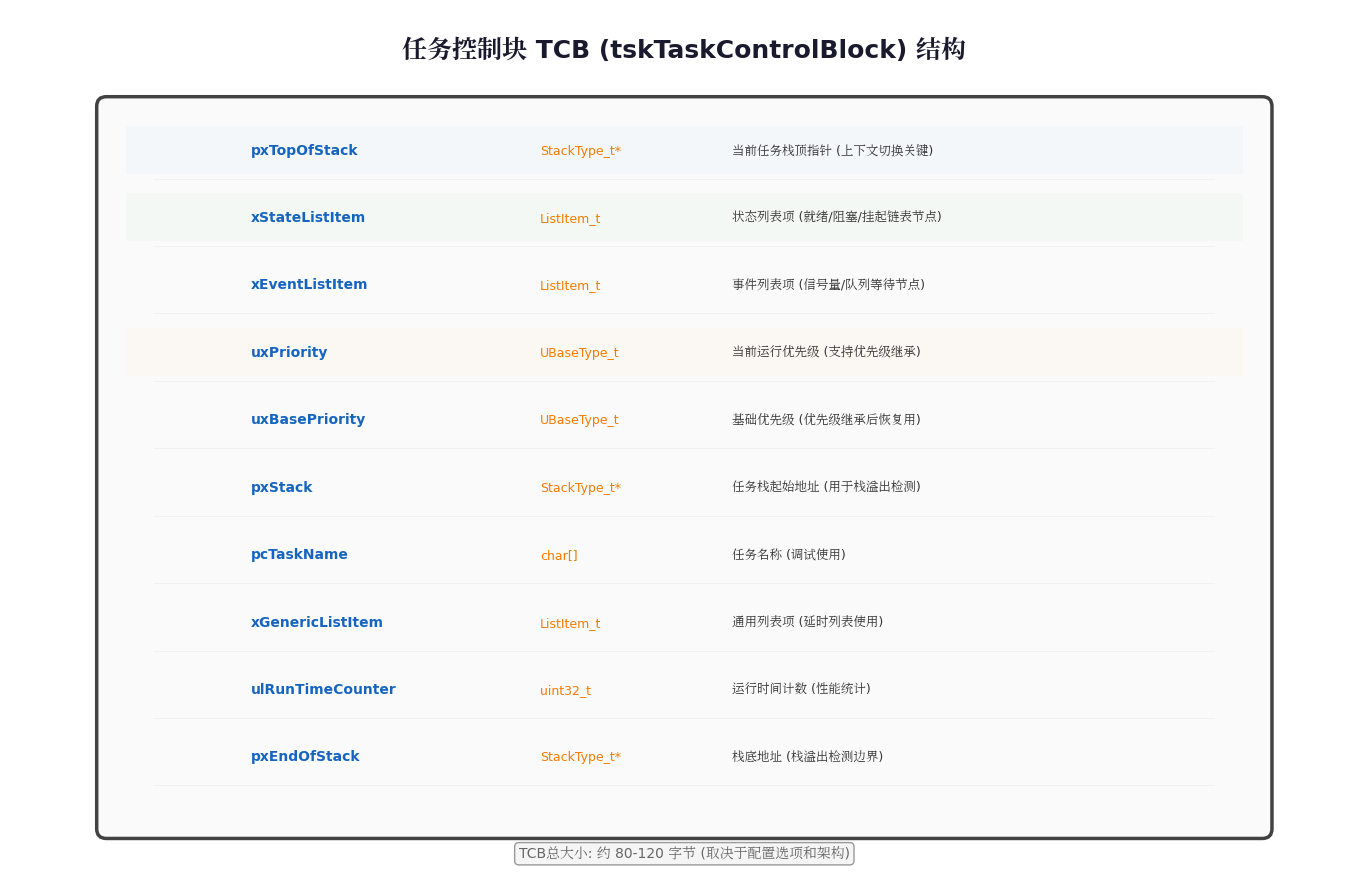

四、任务控制块TCB结构

4.1 TCB关键字段

在这里插入图片描述

/* FreeRTOS任务控制块结构（简化版） */
typedef struct tskTaskControlBlock
{
    volatile StackType_t * pxTopOfStack;    /* 当前任务栈顶指针 - 上下文切换关键 */

    ListItem_t xStateListItem;               /* 状态列表项 - 用于就绪/阻塞/挂起链表 */
    ListItem_t xEventListItem;               /* 事件列表项 - 用于信号量/队列等待 */

    UBaseType_t uxPriority;                  /* 当前运行优先级（支持优先级继承） */
    UBaseType_t uxBasePriority;              /* 基础优先级（优先级继承后恢复用） */

    StackType_t * pxStack;                   /* 任务栈起始地址 - 栈溢出检测 */
    char pcTaskName[ configMAX_TASK_NAME_LEN ]; /* 任务名称 - 调试使用 */

    #if ( configUSE_MUTEXES == 1 )
        UBaseType_t uxMutexesHeld;           /* 持有的互斥锁数量 */
    #endif

    #if ( configGENERATE_RUN_TIME_STATS == 1 )
        uint32_t ulRunTimeCounter;           /* 运行时间计数 - 性能统计 */
    #endif

} tskTCB;

pxTopOfStack是上下文切换的核心字段：它指向任务栈中保存的寄存器上下文起始位置。当任务被切换出去时，R4-R11被压入栈中，pxTopOfStack更新为新的栈顶；当任务被切换回来时，从pxTopOfStack指向的位置恢复R4-R11。

五、优先级抢占机制详解

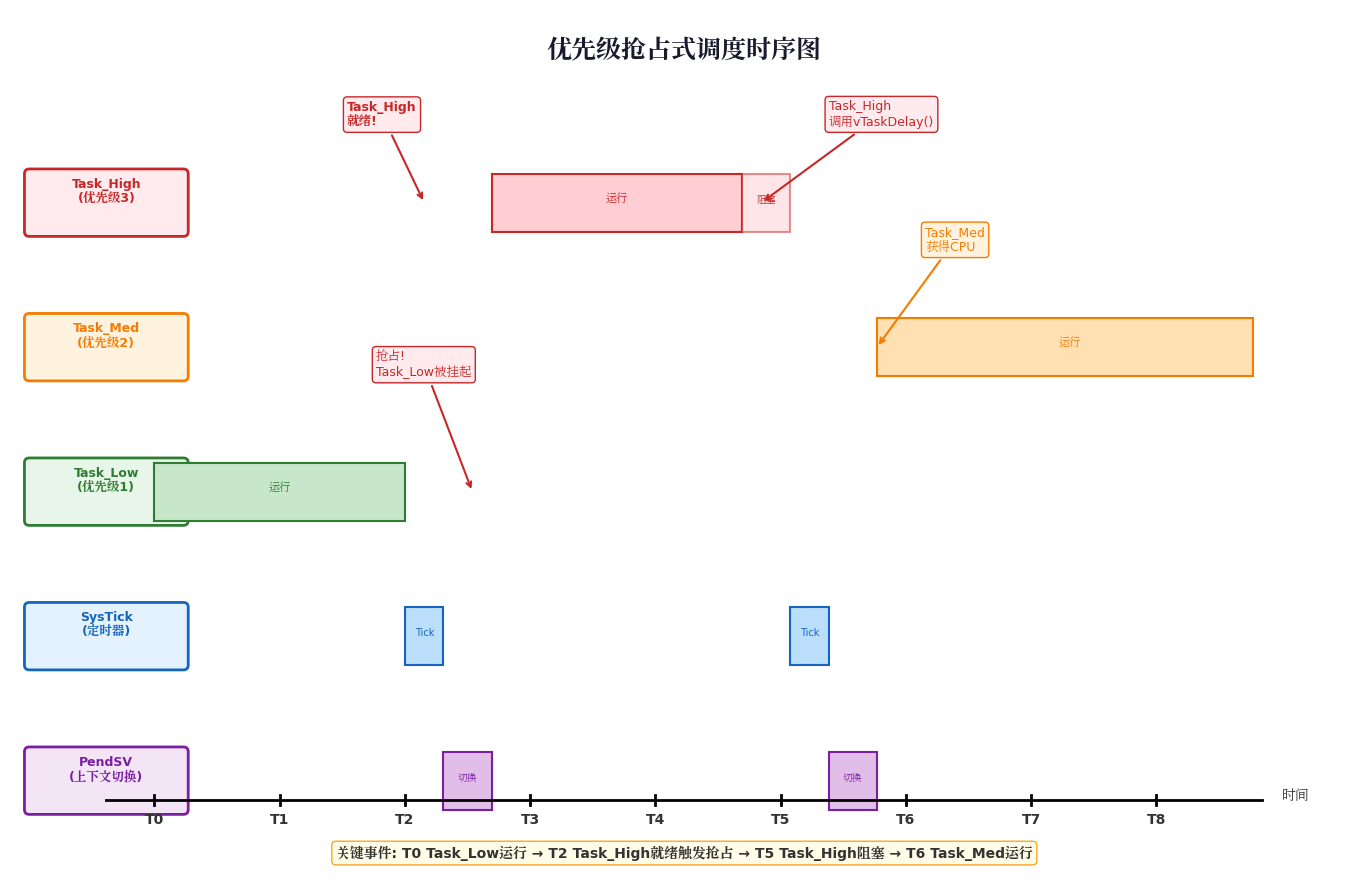

5.1 抢占式调度时序

在这里插入图片描述

场景描述：

  • T0时刻：Task_Low（优先级1）正在运行
  • T2时刻：Task_High（优先级3）就绪（如中断中释放信号量）
  • T2时刻：SysTick中断触发，检测到高优先级任务就绪
  • T2时刻：PendSV挂起，延迟执行上下文切换
  • T3时刻：Task_High开始运行，Task_Low被挂起到就绪列表
  • T5时刻：Task_High调用vTaskDelay()进入阻塞态
  • T6时刻：Task_Med（优先级2）获得CPU

关键设计：PendSV延迟切换

FreeRTOS没有在中断服务函数中直接切换任务，而是采用延迟切换策略：

  1. SysTick中断只设置xYieldPending = pdTRUE
  2. 真正的切换在PendSV异常中执行
  3. PendSV优先级设为最低，确保所有高优先级中断处理完毕后才执行切换

这种设计的优势：

  • 避免中断嵌套复杂化：切换操作不会打断其他ISR
  • 保证中断响应确定性：高优先级中断不会被切换操作延迟
  • 简化临界区管理：切换时只需屏蔽到configMAX_SYSCALL_INTERRUPT_PRIORITY

5.2 抢占发生的条件

优先级抢占并非"优先级高就一定立即执行"，需要满足以下条件：

/* 抢占发生的必要条件 */
1. 调度器已启动 (xSchedulerRunning == pdTRUE)
2. 调度器未挂起 (uxSchedulerSuspended == pdFALSE)
3. 新任务优先级 > 当前运行任务优先级
4. 当前不在临界区内 (uxCriticalNesting == 0)
5. 未屏蔽中断 (BASEPRI == 0)

常见误区：在临界区内创建高优先级任务不会立即抢占，直到退出临界区后才可能触发调度。

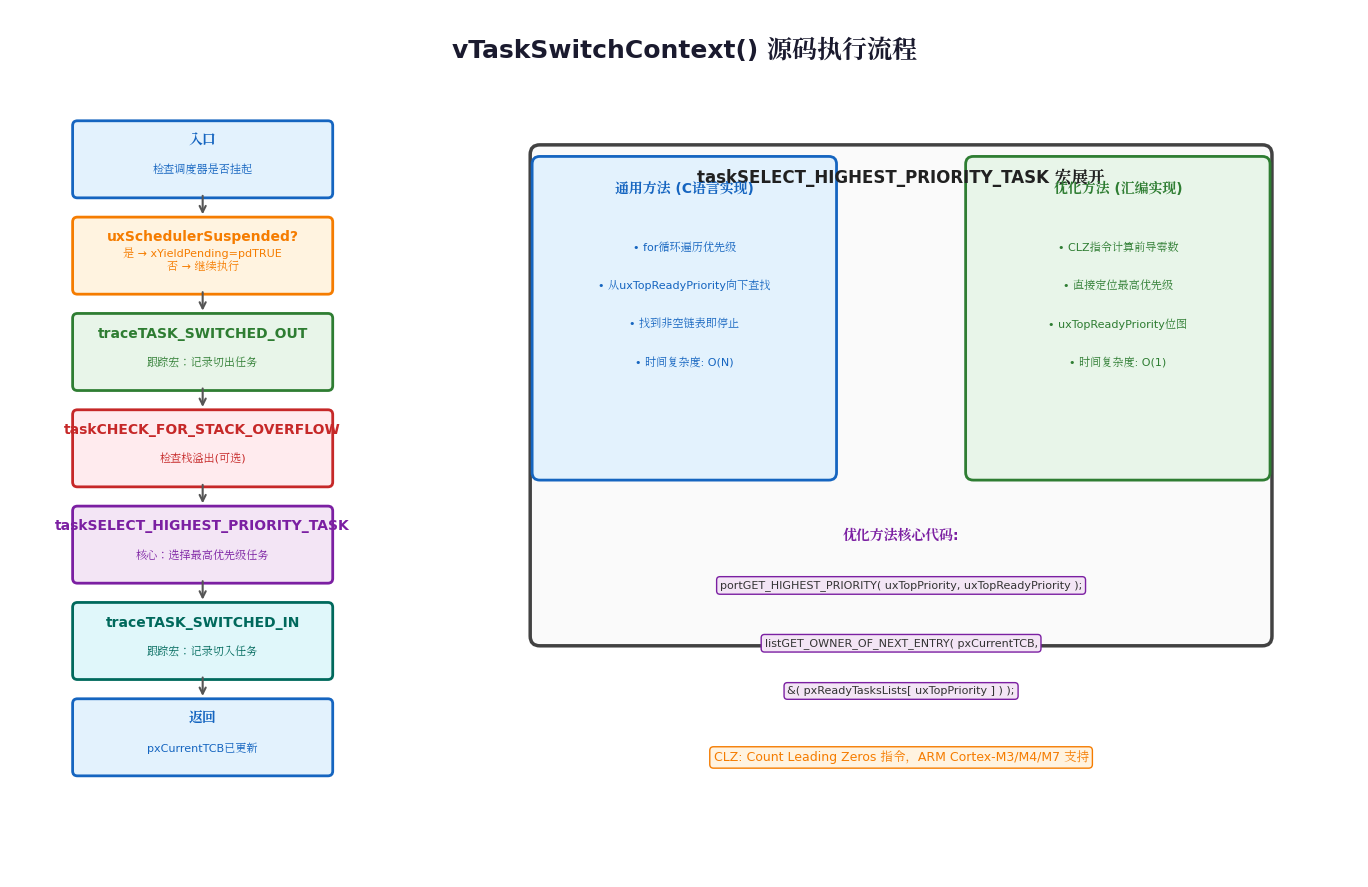

六、vTaskSwitchContext源码剖析

6.1 函数整体流程

在这里插入图片描述

/* tasks.c 中的核心调度函数 */
void vTaskSwitchContext( void )
{
    /* 检查调度器是否被挂起 */
    if( uxSchedulerSuspended != ( UBaseType_t ) pdFALSE )
    {
        /* 调度器挂起期间，不允许上下文切换 */
        xYieldPending = pdTRUE;
    }
    else
    {
        xYieldPending = pdFALSE;

        /* 跟踪宏：记录任务切出（用于调试/分析） */
        traceTASK_SWITCHED_OUT();

        #if ( configGENERATE_RUN_TIME_STATS == 1 )
        {
            /* 更新当前任务的运行时间统计 */
            #ifdef portALT_GET_RUN_TIME_COUNTER_VALUE
                portALT_GET_RUN_TIME_COUNTER_VALUE( ulTotalRunTime );
            #else
                ulTotalRunTime = portGET_RUN_TIME_COUNTER_VALUE();
            #endif

            if( ulTotalRunTime > ulTaskSwitchedInTime )
            {
                pxCurrentTCB->ulRunTimeCounter += ( ulTotalRunTime - ulTaskSwitchedInTime );
            }
            ulTaskSwitchedInTime = ulTotalRunTime;
        }
        #endif

        /* 检查栈溢出（可选功能） */
        taskCHECK_FOR_STACK_OVERFLOW();

        /* 核心：选择最高优先级的就绪任务 */
        taskSELECT_HIGHEST_PRIORITY_TASK();

        /* 跟踪宏：记录任务切入 */
        traceTASK_SWITCHED_IN();

        #if ( configUSE_NEWLIB_REENTRANT == 1 )
        {
            /* 更新newlib的reent结构指针 */
            _impure_ptr = &( pxCurrentTCB->xNewLib_reent );
        }
        #endif
    }
}

6.2 taskSELECT_HIGHEST_PRIORITY_TASK宏

这是调度器最核心的算法，有两种实现方式：

通用方法（C语言，O(N)）：

/* 通用方法：从最高优先级向下遍历查找 */
#define taskSELECT_HIGHEST_PRIORITY_TASK()                                    \
{                                                                             \
    UBaseType_t uxTopPriority = configMAX_PRIORITIES - 1;                     \
                                                                              \
    /* 从最高优先级开始向下查找非空链表 */                                      \
    while( listLIST_IS_EMPTY( &( pxReadyTasksLists[ uxTopPriority ] ) ) )    \
    {                                                                         \
        configASSERT( uxTopPriority );                                        \
        uxTopPriority--;                                                      \
    }                                                                         \
                                                                              \
    /* 获取该优先级链表中的下一个任务 */                                        \
    listGET_OWNER_OF_NEXT_ENTRY( pxCurrentTCB, &( pxReadyTasksLists[ uxTopPriority ] ) ); \
}

优化方法（汇编CLZ指令，O(1)）：

/* ARM Cortex-M3/M4/M7 优化方法 */
#define taskSELECT_HIGHEST_PRIORITY_TASK()                                    \
{                                                                             \
    UBaseType_t uxTopPriority;                                               \
                                                                              \
    /* CLZ指令计算uxTopReadyPriority的前导零个数 */                            \
    portGET_HIGHEST_PRIORITY( uxTopPriority, uxTopReadyPriority );            \
                                                                              \
    /* 直接索引到最高优先级的就绪列表 */                                        \
    listGET_OWNER_OF_NEXT_ENTRY( pxCurrentTCB, &( pxReadyTasksLists[ uxTopPriority ] ) ); \
}

CLZ指令原理：

uxTopReadyPriority = 0b0000 0000 0000 0000 0000 0000 0001 1010  (优先级1,3,4有就绪任务)
CLZ(uxTopReadyPriority) = 27  (前导27个零)
uxTopPriority = 31 - 27 = 4   (最高就绪优先级为4)

通过硬件指令，将遍历查找优化为单次计算，调度延迟从O(N)降至O(1)。

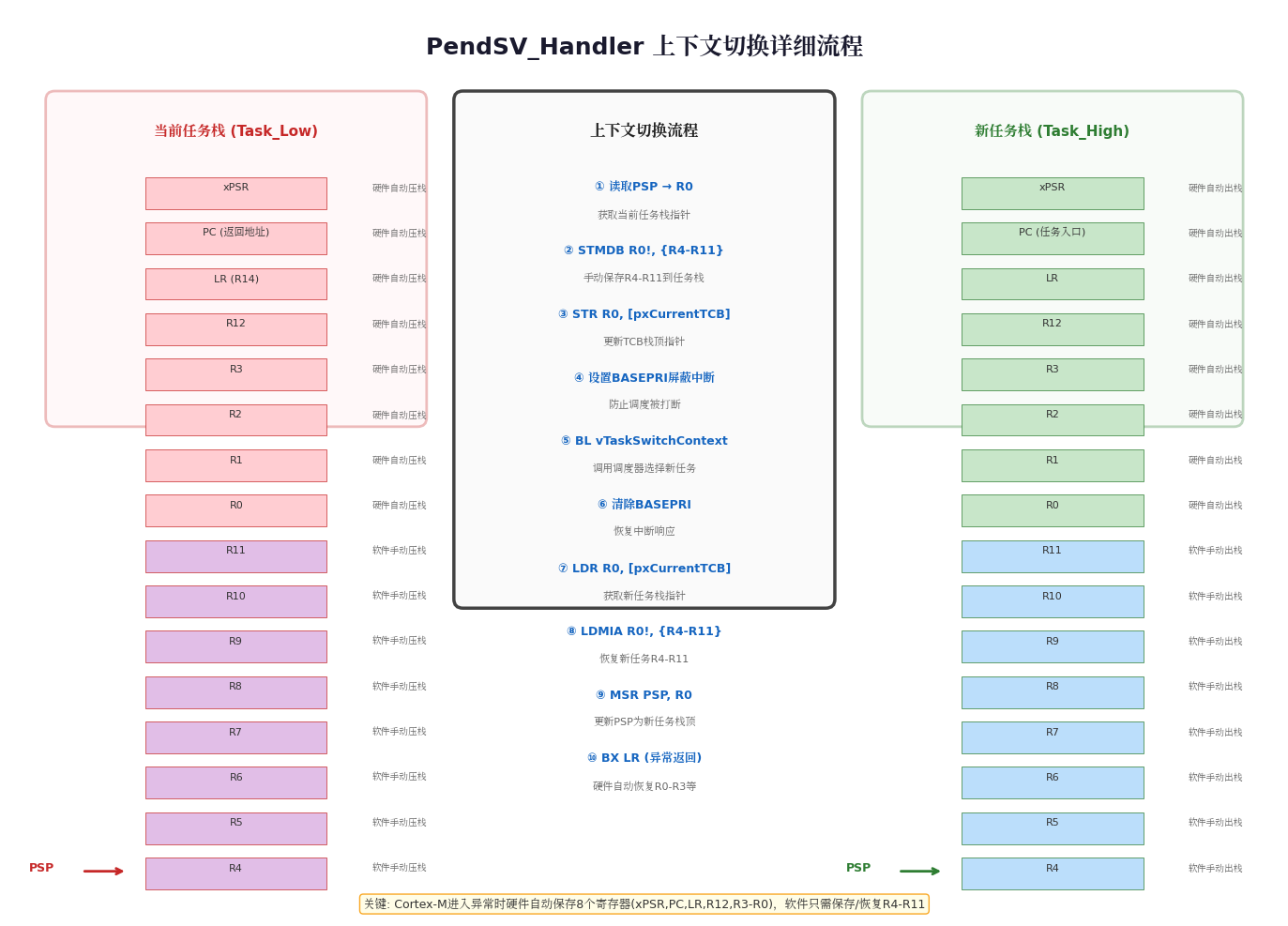

七、PendSV_Handler上下文切换

7.1 上下文切换的"瞬间移动"

在这里插入图片描述

上下文切换是RTOS最精妙的操作——在纳秒级时间内，CPU从一个任务的执行现场"瞬移"到另一个任务。这依赖于Cortex-M内核的双堆栈机制和硬件自动保存特性。

Cortex-M双堆栈设计：

  • MSP (Main Stack Pointer)：中断服务程序使用，由内核维护
  • PSP (Process Stack Pointer)：任务代码使用，每个任务独立

异常进入时的硬件自动保存：
当任何中断/异常发生时，Cortex-M硬件自动将以下8个寄存器压入当前堆栈（使用PSP，因为是任务上下文）：

xPSR, PC, LR, R12, R3, R2, R1, R0  (共32字节)

软件需手动保存/恢复：

R4, R5, R6, R7, R8, R9, R10, R11  (共32字节)

7.2 PendSV_Handler汇编源码

__asm void xPortPendSVHandler( void )
{
    extern uxCriticalNesting;
    extern pxCurrentTCB;
    extern vTaskSwitchContext;

    PRESERVE8

    /* ========== 步骤①：获取当前任务的PSP ========== */
    mrs r0, psp           /* 将进程堆栈指针PSP读取到R0 */
    isb                   /* 指令同步屏障，确保读取完成 */

    /* ========== 步骤②：保存当前任务的上下文 ========== */
    ldr r3, =pxCurrentTCB   /* R3 = &pxCurrentTCB */
    ldr r2, [r3]              /* R2 = pxCurrentTCB (当前任务的TCB指针) */

    /* 手动保存R4-R11到当前任务栈（STMDB = Store Multiple Decrement Before） */
    stmdb r0!, {r4-r11}       /* R0递减，依次压入R4-R11 */

    /* 更新TCB中的栈顶指针：pxCurrentTCB->pxTopOfStack = R0 */
    str r0, [r2]

    /* ========== 步骤③：调用调度器选择新任务 ========== */
    /* 保存R3和LR到主栈（MSP），因为即将调用C函数 */
    stmdb sp!, {r3, r14}

    /* 屏蔽优先级低于configMAX_SYSCALL_INTERRUPT_PRIORITY的中断 */
    mov r0, #configMAX_SYSCALL_INTERRUPT_PRIORITY
    msr basepri, r0
    dsb
    isb

    /* 调用vTaskSwitchContext()，执行调度算法 */
    bl vTaskSwitchContext

    /* 清除BASEPRI，恢复所有中断 */
    mov r0, #0
    msr basepri, r0

    /* 恢复R3和LR */
    ldmia sp!, {r3, r14}

    /* ========== 步骤④：恢复新任务的上下文 ========== */
    /* R3仍然指向pxCurrentTCB，但此时它已指向新任务 */
    ldr r1, [r3]              /* R1 = pxCurrentTCB (新任务的TCB指针) */
    ldr r0, [r1]              /* R0 = pxCurrentTCB->pxTopOfStack (新任务的栈顶) */

    /* 手动恢复R4-R11（LDMIA = Load Multiple Increment After） */
    ldmia r0!, {r4-r11}

    /* 更新PSP为新任务的栈顶 */
    msr psp, r0
    isb

    /* ========== 步骤⑤：异常返回，硬件自动恢复剩余寄存器 ========== */
    bx r14                    /* 使用LR中的EXC_RETURN值返回 */
    nop
}

7.3 上下文切换的完整数据流

Task_Low运行中
    ↓
SysTick中断发生
    ↓
硬件自动保存：xPSR,PC,LR,R12,R3-R0 → Task_Low的栈
    ↓
进入PendSV_Handler
    ↓
软件手动保存：R4-R11 → Task_Low的栈
    ↓
更新pxCurrentTCB->pxTopOfStack = 当前栈顶
    ↓
调用vTaskSwitchContext()：pxCurrentTCB指向Task_High
    ↓
从pxCurrentTCB->pxTopOfStack读取新栈顶
    ↓
软件手动恢复：R4-R11 ← Task_High的栈
    ↓
更新PSP = 新栈顶
    ↓
bx LR异常返回
    ↓
硬件自动恢复：xPSR,PC,LR,R12,R3-R0 ← Task_High的栈
    ↓
Task_High开始执行（仿佛从未中断过）

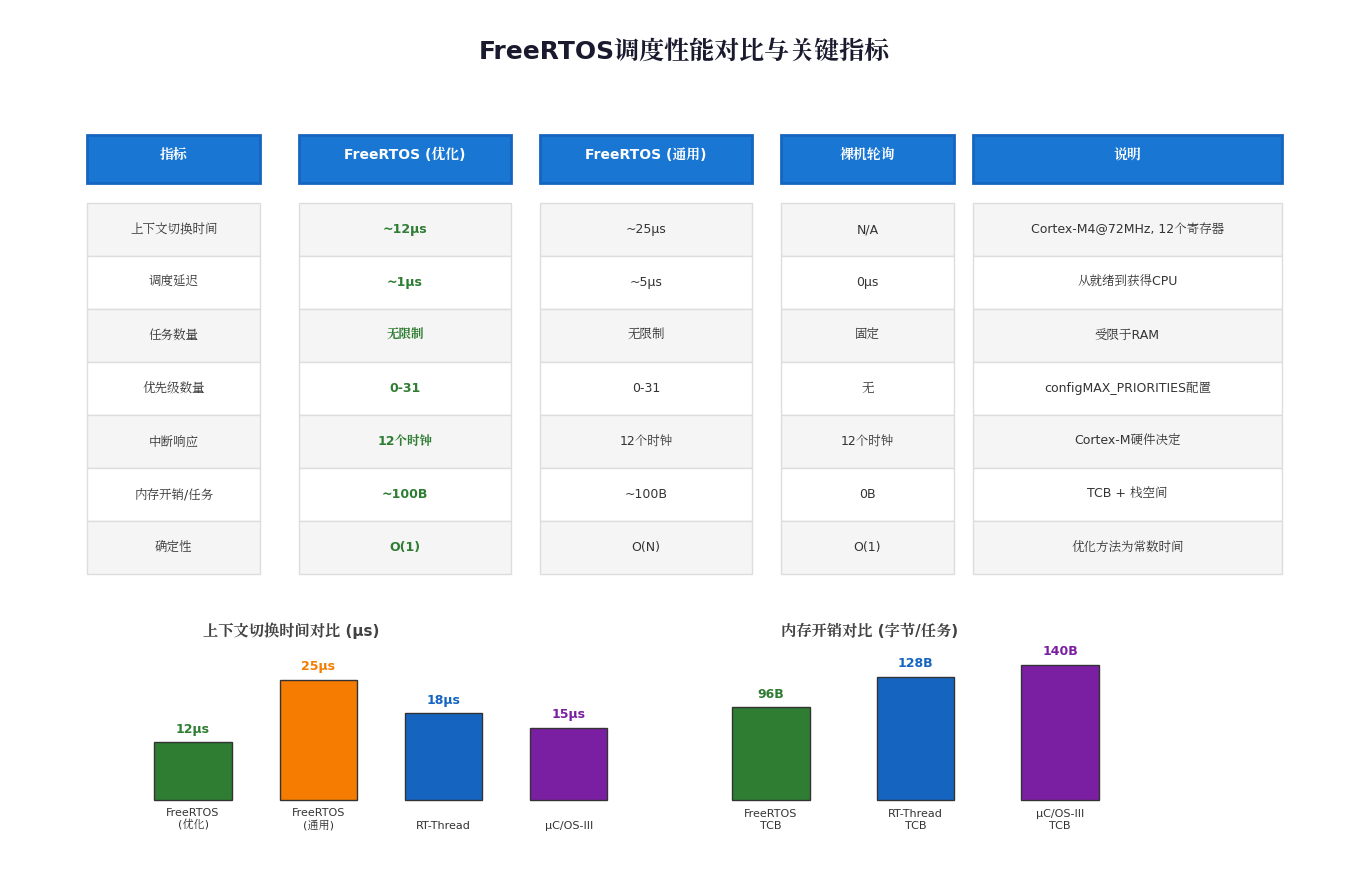

八、性能对比与关键指标

8.1 调度性能数据

在这里插入图片描述

指标 FreeRTOS(优化) FreeRTOS(通用) 说明
上下文切换时间 ~12μs ~25μs Cortex-M4@72MHz，12个寄存器
调度延迟 ~1μs ~5μs 从就绪到获得CPU
中断响应 12个时钟 12个时钟 Cortex-M硬件决定，RTOS不增加延迟
内存开销/任务 ~100B ~100B TCB结构体大小
调度算法复杂度 O(1) O(N) 优化方法使用CLZ指令

8.2 与其他RTOS对比

RTOS 切换时间 TCB大小 调度算法 特点
FreeRTOS 12μs 96B 优先级抢占+时间片 开源、轻量、文档丰富
RT-Thread 18μs 128B 优先级抢占+时间片 国产、组件丰富
μC/OS-III 15μs 140B 优先级抢占 商业授权、确定性高
ThreadX 8μs 80B 优先级抢占 微软维护、通过安全认证

FreeRTOS的优势在于极低的内存占用和成熟的生态，而优化后的O(1)调度算法使其在实时性上不输商业RTOS。

九、常见问题与调试技巧

问题1：高优先级任务不执行

症状：创建了优先级3的任务，但优先级1的任务一直在运行。

排查：

  1. 检查configMAX_PRIORITIES是否配置正确（必须 > 最高任务优先级）
  2. 确认高优先级任务确实进入了就绪态（未被阻塞或挂起）
  3. 检查是否在临界区内创建了任务（抢占被延迟）
  4. 使用uxTaskPriorityGet()验证实际优先级

问题2：上下文切换后HardFault

症状：任务切换时进入HardFault_Handler。

排查：

  1. 检查任务栈是否溢出（使用uxTaskGetStackHighWaterMark()）
  2. 确认栈初始化时填充了已知模式（如0xA5A5A5A5）
  3. 检查中断优先级配置：PendSV和SysTick必须设为最低优先级
  4. 验证configKERNEL_INTERRUPT_PRIORITY与芯片优先级位数匹配

问题3：调度延迟过大

症状：高优先级任务就绪后，响应时间不稳定。

排查：

  1. 检查是否有长时间关闭中断的操作（如taskENTER_CRITICAL()滥用）
  2. 确认configMAX_SYSCALL_INTERRUPT_PRIORITY设置合理
  3. 使用traceTASK_SWITCHED_OUT/IN宏测量实际切换时间
  4. 考虑使用中断安全版本的API（以FromISR结尾的函数）

问题4：同优先级任务不轮转

症状：两个优先级2的任务，只有一个在执行。

排查：

  1. 确认configUSE_TIME_SLICING设为1（启用时间片）
  2. 检查configTICK_RATE_HZ是否过低（时间片太长）
  3. 确认任务没有主动放弃CPU（如未调用taskYIELD()）

十、实战：自定义调度追踪

通过FreeRTOS的跟踪宏，可以实现零侵入式的调度分析：

/* FreeRTOSConfig.h 中启用跟踪 */
#define configUSE_TRACE_FACILITY    1

/* 自定义跟踪宏实现 */
#define traceTASK_SWITCHED_OUT() do { \
    GPIO_SetBits(DEBUG_PORT, DEBUG_PIN_TASK_SWITCH); \
    g_taskSwitchCount++; \
    g_lastSwitchTime = xTaskGetTickCountFromISR(); \
} while(0)

#define traceTASK_SWITCHED_IN() do { \
    GPIO_ResetBits(DEBUG_PORT, DEBUG_PIN_TASK_SWITCH); \
    g_currentTask = pxCurrentTCB->pcTaskName; \
} while(0)

/* 运行时统计信息输出 */
void PrintSchedulerStats(void)
{
    TaskStatus_t *pxTaskStatusArray;
    volatile UBaseType_t uxArraySize, uxTaskCount;
    uint32_t ulTotalRunTime, ulStatsAsPercentage;

    uxArraySize = uxTaskGetNumberOfTasks();
    pxTaskStatusArray = pvPortMalloc(uxArraySize * sizeof(TaskStatus_t));

    if(pxTaskStatusArray != NULL)
    {
        uxTaskCount = uxTaskGetSystemState(pxTaskStatusArray, uxArraySize, &ulTotalRunTime);

        printf(\"Task Name\\t\\tStatus\\tPrio\\tStack\\tCPU%%\\n\");
        for(UBaseType_t i = 0; i < uxTaskCount; i++)
        {
            ulStatsAsPercentage = pxTaskStatusArray[i].ulRunTimeCounter * 100 / ulTotalRunTime;
            printf(\"%-16s\\t%c\\t%u\\t%u\\t%u%%\\n\",
                pxTaskStatusArray[i].pcTaskName,
                pxTaskStatusArray[i].eCurrentState == eRunning ? 'R' :
                    (pxTaskStatusArray[i].eCurrentState == eReady ? 'D' : 'B'),
                pxTaskStatusArray[i].uxCurrentPriority,
                pxTaskStatusArray[i].usStackHighWaterMark,
                ulStatsAsPercentage);
        }
        vPortFree(pxTaskStatusArray);
    }
}

十一、总结与进阶方向

本文从源码层面完整剖析了FreeRTOS的优先级抢占式调度机制：

  1. 就绪列表数组：pxReadyTasksLists[]按优先级分层管理任务，配合uxTopReadyPriority位图实现O(1)查找

  2. TCB任务控制块：pxTopOfStack是上下文切换的核心，xStateListItem连接任务到各种状态链表

  3. vTaskSwitchContext()：调度器心脏，通过taskSELECT_HIGHEST_PRIORITY_TASK选择下一个运行任务

  4. PendSV_Handler：利用Cortex-M硬件自动保存8个寄存器的特性，软件只需处理R4-R11，实现高效切换

  5. 优先级抢占：满足"调度器运行+未挂起+优先级更高+非临界区"条件时触发，通过延迟切换保证中断响应确定性

进阶学习方向：

  • 时间片轮转：同优先级任务的FIFO调度与vTaskDelay(1)的协作
  • 优先级继承：互斥锁引发的优先级提升与恢复机制
  • 调度器挂起：vTaskSuspendAll()的实现与嵌套计数
  • Tickless模式：低功耗场景下的动态Tick间隔调整
  • SMP多核：FreeRTOS SMP分支的多核调度策略

转载自：https://blog.csdn.net/u014727709/article/details/162464326
欢迎 👍点赞✍评论⭐收藏，欢迎指正

Logo
openEuler 社区

openEuler 是由开放原子开源基金会孵化的全场景开源操作系统项目，面向数字基础设施四大核心场景（服务器、云计算、边缘计算、嵌入式），全面支持 ARM、x86、RISC-V、loongArch、PowerPC、SW-64 等多样性计算架构

更多推荐

cover

八股文·操作系统

avatar openEuler 社区

华为云主机【openEuler 22.03 (LTS-SP1)】扩容boot分区

系统环境：openEuler 22.03 (LTS-SP1)，引导模式：BIOS，系统盘分区表：MBR。

avatar openEuler 社区

什么是操作系统的接口

既然使用者是通过操作系统接口来使用计算机的，那到底是什么是操作系统提供的接口呢？（interface）这个词来源于电气工程学科，指的是插座与插头的连接口，起到将电与电器连接起为的功能。后来延伸到软件工程里指软件包向外提供的功能模块的函数接口。所以接口是用来连接两个东西、信号转换和屏蔽细节。那对于操作系统来说：操作系统通过接口的方式，建立了用户与计算机硬件的沟通方式。用户通过调用操作系统的接口来使用

avatar openEuler 社区
