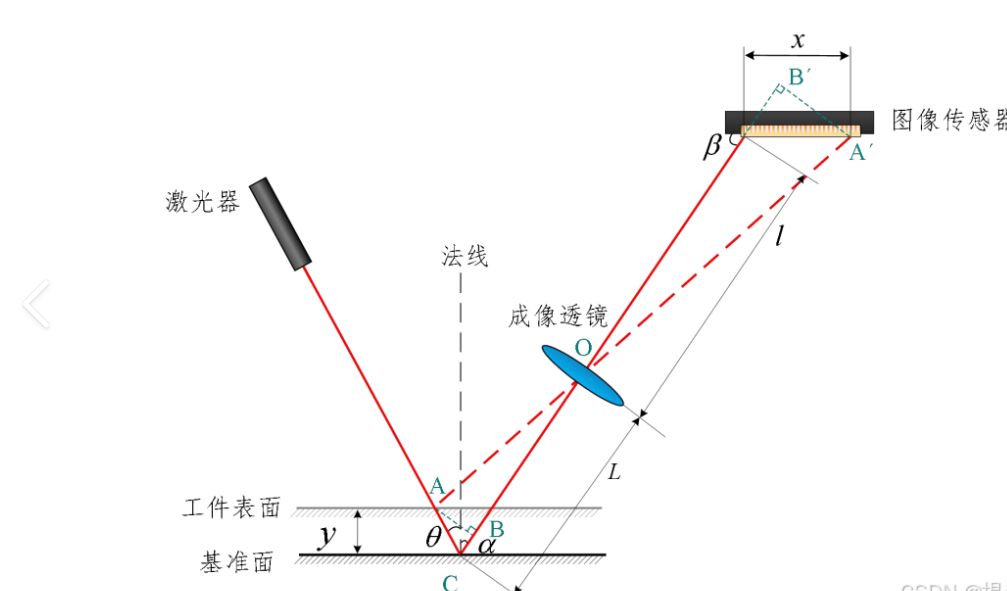

线结构光三维测量是一种主动视觉技术，通过线激光器向物体表面投射一个光平面（俗称“光刀”），该平面与物体表面相交形成一条变形的激光条纹。摄像机从另一个角度拍摄条纹图像，由于物体表面的高度起伏，条纹在图像中产生偏移。利用摄像机内外参数以及激光平面的空间方程，可以从图像中条纹的亚像素位置反推出物体表面的三维世界坐标，从而实现单帧三维轮廓的快速获取。

本文基于一套完整的 C++ 实现，系统性地讲解如何整合大恒工业相机、Steger 中心线提取、相机标定与坐标转换，构建一个实时、可用的线结构光三维测量前端。

一 Steger 亚像素中心线提取

Steger 算法是线结构光中心提取的“黄金标准”。其核心思想是利用Hessian 矩阵确定条纹的法线方向，并在法线方向上对灰度进行二阶泰勒展开，求出亚像素精度的极值点。

1.1 构造高斯导数卷积核

首先计算图像的一阶偏导 Ix, Iy 和二阶偏导 Ixx, Iyy, Ixy。为避免噪声，使用高斯平滑后的导数核：

一阶导数核：
g′(x)=−x⋅e−x2/(2σ2)
二阶导数核：
g′′(x)=(x2−σ2)⋅e−x2/(2σ2)

代码中 createGaussianDerivativeKernel 和 createGaussianSecondDerivativeKernel 生成一维核，再通过 filter2D 与图像卷积得到各阶导数（Ixy 由 Ix 对 y 导得）。

1.2 Hessian 矩阵与法线方向

对于每个像素 (r,c)，Hessian 矩阵为：

计算其特征值 λ1,λ2（λ1≥λ2）。激光条纹在图像中表现为暗背景上的亮线（或反之），因此中心点处 Hessian 矩阵的一个特征值为负（亮线）或正（暗线），其绝对值较大。代码中通过 mode 参数选择提取亮线（max_eig < 0）或暗线。

特征向量中绝对值较大的分量对应法线方向
𝑛=(𝑛𝑥,𝑛𝑦)。

1.3 亚像素偏移

沿法线方向的一阶导数为 Ixnx+Iyny，二阶方向导数为：

Hnn=Ixxnx2+2Ixynxny+Iyyny2

则亚像素偏移量为：

t=−Ixnx+Iyny/Hnnt

最终中心点坐标为 (c+tnx, r+tny)，仅当 ∣tnx∣≤0.5 且 ∣tny∣≤0.5 时保留（保证偏移不超过半个像素，即仍在当前像素邻域内）。

二、相机标定

2.1 标定参数文件格式

我们使用一个纯文本文件 camera_calibration.txt 存储标定数据，格式如下（依次为）：

内参矩阵 K（9个浮点数，行优先）
畸变系数 k1 k2 p1 p2 k3
旋转向量 r1 r2 r3
平移向量 t1 t2 t3

三、光平面标定与三维重建

设激光平面在世界坐标系下的方程为：

AXw+BYw+CZw+D=0(6.3-1)

其中 (A,B,C) 为平面的法向量，D 为常数项。该平面参数可通过 激光平面标定 获得：在相机视野内放置一块已知高度的标定板（或使用多个不同姿态的平面靶标），拍摄激光条纹图像，提取条纹中心点并记录对应的世界坐标（通过标定板位姿已知），然后利用最小二乘法拟合所有点满足的平面方程，得到 A,B,C,D。若法向量已单位化，则 D 的几何意义为原点沿法向的有符号距离。

相机外参给出了世界坐标系到相机坐标系的旋转矩阵 R 和平移向量 t（列向量），使得空间点 Xw=(Xw,Yw,Zw)T 在相机坐标系下的坐标为：

Xc=RXw+t(6.3-2)

对于图像中提取的亚像素中心点 (u,v)，先通过内参矩阵 K 和畸变系数 distCoeffs进行去畸变，得到归一化相机坐标 (xn,yn)，即该点对应的光线在相机坐标系下的方向向量为：

𝑑𝑐𝑎𝑚=(𝑥𝑛, 𝑦𝑛, 1)𝑇(6.3-3)

将该方向向量转换到世界坐标系：

dw=RTdcam(6.3-4)

因为旋转矩阵 R 为正交阵，RT=R−1。同时，相机光心在世界坐标系中的位置可由外参推导：

Cw=−RTt(6.3-5)

于是，从光心 CwCw 出发，沿世界方向 dwdw 的光线可参数化表示为：

Xw(λ)=Cw+λdw,λ>0(6.3-6)

将该式代入平面方程 (6.3-1)：

A(Cw,x+λdw,x)+B(Cw,y+λdw,y)+C(Cw,z+λdw,z)+D=0
