凌晨两点十一分，手机屏幕突然亮起，监控系统发来一条告警：核心数据库服务器全部连接超时。不是性能降级，不是慢查询，是彻底失联——像是谁伸手把网线拔了。迷迷糊糊摸到笔记本，连上 VPN，打开一个平时绝少访问的管理地址。加载出来的页面极其朴素，几个简单的状态指示，一行冰冷的“系统电源：关闭”。在那个界面上点下“开机”按钮，风扇转速曲线开始上扬，熟悉的 POST 画面一帧帧从远程控制台里刷出来。十分钟后，服务恢复正常，合上笔记本接着睡。

这个场景对运维并不陌生，但细想却有点反常：操作系统已经崩得连内核转储都来不及写，网卡驱动的内存结构全乱了，凭什么这台机器还能接到你的“开机”指令，又老老实实地把电源接通？

答案全在主板上那颗极其低调的芯片上——基板管理控制器，BMC。

这个场景对运维并不陌生，但细想却有点反常：操作系统已经崩得连内核转储都来不及写，网卡驱动的内存结构全乱了，凭什么这台机器还能接到你的“开机”指令，又老老实实地把电源接通？

答案全在主板上那颗极其低调的芯片上——基板管理控制器，BMC。

 01  两条完全不同，且永远不相交的路径

管理一台 x86 服务器，从硬件设计之初就预留了两条路。

一条是你每天 SSH 进去的那条路，依赖主 CPU 执行操作系统的网络协议栈，所有指令最终都变成 CPU 指令集上的一串串操作。这条路叫作带内管理。一旦操作系统蓝屏、内核死锁或者主 CPU 因为微码问题彻底挂起，这条路就跟着一起死，没有任何挽回余地。

另一条路完全绕开主 CPU，绕开你装在硬盘上的任何操作系统。它直接抵近主板上的电源控制线、复位电路、低速传感器总线。这条路永不断线，叫作带外管理。只要那根交流电源线还插着，不管服务器处于 S5 关机态、S0 工作态，还是卡死在某个四秒无响应的僵死态，这条路都活着。实现这条路径的核心硬件，就是 BMC。

 02  BMC 不是外挂，它本身就是一台独立计算机

把一台通用服务器主板摊开，你总能在靠近边缘的位置找到一颗看起来不像 CPU、也不像 PCH 的芯片。它旁边通常紧挨着一颗 DDR 颗粒和一颗 SPI Flash。以 ASPEED 的 AST2500 或 AST2600 为代表，这颗芯片内部集成了一颗 ARM 处理器核心、独立的 DRAM 控制器、专用的视频压缩引擎、多个 I2C/SMBus 控制器、LPC/eSPI 接口，以及一个完整的 MAC + PHY 网络子单元。

不要把它当成一个微控制器。它跑着一套高度裁剪的实时操作系统或 Linux 内核，有自己的进程、内存管理、文件系统、TCP/IP 协议栈，甚至有独立的 Web 服务器在监听 443 端口。它是一台功能完整、资源紧凑的独立计算机，只不过它的唯一任务就是管理另一台更庞大的计算机。

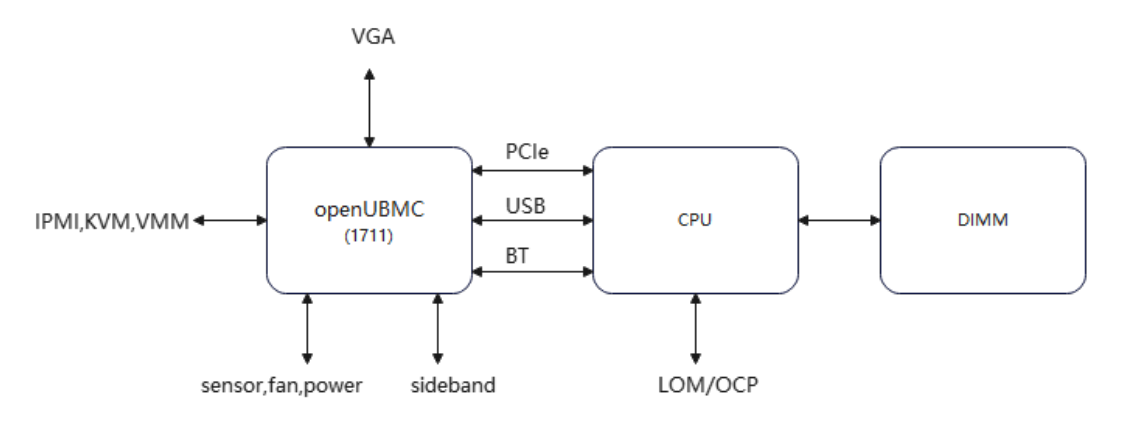

它的总线连接能清楚地说明地位：通过 I2C 和 SMBus，它接入 CPU 插座底部的数字温度传感器、内存通道上的 SPD、电源模组内部的 PMBus、各路 VRM 的电压反馈；通过 LPC 或 eSPI 接入 PCH，它能截获 BIOS 的 POST 码、模拟 USB 键鼠信号注入主机。最重要的，它有几根 GPIO 直接连到了 ATX 电源规范定义的那根 PS_ON 信号线上——那根线，就是控制主电源输出使能的物理开关。

 03  永远不睡觉的秘密：一路特殊的待命电源

BMC 凭什么能在整机关机时依然工作？答案在 ATX 电源的一个设计细节。任何一台符合 ATX 规范的电源，只要交流输入在、开关未断开，就会始终输出一组 +5VSB 电压。这组电压功率很小，不供应主 CPU 和 PCIe 插槽，却正好足以驱动一颗低功耗 ARM SoC 及其外围。BMC 的供电就挂在这一路上。服务器被操作系统正常关机、被长按电源键关机，甚至被意外触发保护关机之后，只要没拔电源线、没断机架空开，BMC 的 ARM 核就仍在运行，它里面的网络协议栈仍在等待报文，所有传感器仍在循环采样。对 BMC 来说，主 CPU 的沉睡跟自己毫无关系。

网络侧同样精心解耦。那块标着“Management”或小扳手图标的 RJ45 端口，背后是一颗 BMC 独占的 MAC 与 PHY，使用独立的 MAC 地址、独立的 IP，与任何操作系统认识的网卡完全隔离。一些机型为了节省物理接口，会将管理流量通过 NC-SI 边带技术与某个标准网口复用：物理层共享，链路层通过管理通道标识分流，管理帧直接由交换机推给 BMC 处理，业务帧仍走主处理器。不论哪种形态，结论不变——这些管理数据包，自始至终不要求主 CPU 参与一个指令。

 04   一个远程开机指令，在硬件上的完整旅程

你在浏览器或 ipmitool 里按下“开机”后，一条封装在 HTTPS 或 IPMI over LAN 中的请求报文，通过网络抵达 BMC 的专用网口。BMC 的协议栈解析出操作意图，随即操控 GPIO，将 PS_ON 引脚从高电平拉低。

ATX 电源内部控制器检测到 PS_ON 被拉低，主变压器立即开始工作，+12V、+5V、+3.3V 等主输出建立。各路 VRM 就绪，CPU 核心电压到达，时钟芯片起振，南桥/PCH 释放复位信号，CPU 从 BIOS 的第一条指令开始执行。这就是一次完整的远程开机。在 BMC 的逻辑里，这只不过是一次 I/O 操作。

如果是操作系统僵死而非彻底掉电，过程更简短。BMC 可通过 eSPI 发出硬复位信号，或执行一次标准的电源循环：先拉高 PS_ON 切断主输出，等待约五秒钟让主板电容充分放电，再拉低 PS_ON 重新上电。物理上，这等效于一个人走到机柜前，按住电源键不撒手，再重新开机。唯一的差别是执行者是一颗 ARM 小芯片。

必须明确一条物理硬边界：+5VSB 是 BMC 的生命线。如果宕机原因是机房 PDU 跳闸，或电源线被意外踢落，+5VSB 一同消失，那么 BMC 自己也是一台断了电的计算机，什么都做不了。带外管理的极限，止步于物理断电和网络物理断路。

 05  远不止开关机：BMC 在后台默默做了多少事

如果只把 BMC 当作一个远程电源开关，那是严重低估了这套独立硬件的价值。

它持续轮询遍布全板的几十个传感器：CPU 结温、内存温度、VR 温度、各路电压、风扇转速、整机功耗。依据内置的调速策略，它输出 PWM 信号精细控制每一个风扇的转速。部分固件内甚至嵌入了 PID 算法，用功耗和温度变化趋势提前调整，而不是等撞墙之后再猛拉转速。这一套散热闭环，完全自主运行，与主 CPU 上跑的操作系统无关。

BMC 还维护一份独立于任何操作系统的硬件事件日志——系统事件日志。可纠正内存错误、PCIe 的 AER 报错、电源模块的过温告警，这些事件在操作系统感知之前，甚至操作系统已经无法记录任何东西之后，已经被 BMC 写入非易失存储。诊断一台无法点亮、操作系统无法启动的机器，这个日志常常比任何 dump 都直接。

虚拟 KVM 和虚拟媒体将远程操作推到另一个层级。BMC 芯片内部集成了简易的 2D 图形处理器和视频压缩引擎，通过挂在集显或 BMC 自带 VGA 上的帧缓冲抓取画面，用类 JPEG 或专有算法实时压缩，再经由管理网络传出。于是千里之外的浏览器窗口里，你能看到服务器一步步的 POST 自检画面，按 Delete 进入 BIOS Setup，从笔记本上挂载一个 ISO 文件作为虚拟光驱，并完成整个操作系统的安装。这些视频流的抓取、编码、传输，全部由这颗 ARM 小芯片承担，主 CPU 甚至不知道有人在看它的屏幕。

 06  管理协议的进化：从 IPMI 到 Redfish

把 BMC 的这些能力用标准化的方式暴露给运维工具，是带外管理走向规模化的关键一步。1998 年，英特尔、惠普、戴尔和 NEC 共同发布 IPMI 规范，最初定义了传感器读取、电源控制、事件日志等基础命令集。IPMI 1.5 于 2001 年发布，2004 年的 IPMI 2.0 引入了更完整的串口重定向、VLAN 支持和经过改进的安全机制，至今仍是大量存量服务器的基础语言。通过 UDP 623 端口传输的 IPMI 命令，使用 ipmitool 可以一行指令完成开关机。

但 IPMI 诞生于一个内网隐式信任的年代，安全设计是它最大的软肋。早期实施的认证和加密几乎形同虚设，后期通过 RMCP+ 补充了 SHA-1 摘要和 AES 加密，但固件实现层面的漏洞仍然层出不穷，高危 CVE 几乎年年在出。协议模型也偏扁平封闭，难以与现代化的数据中心 API 体系协同。

2014 年，DMTF 发布 Redfish 标准。它采用 RESTful 风格，基于 HTTPS 传输 JSON 结构数据，与现代运维工具链天然亲和。底层还是那些传感器、电源和日志对象，但资源建模清晰，扩展性强，安全模型也建立在成熟的 TLS 栈之上。新设计的服务器管理固件已逐步转向 Redfish，而 ipmitool 更多作为向下兼容的通道被保留。

 07   BMC 芯片自身的演进与开源浪潮

最早的带外管理并非今天这般高度集成。各厂商用过简单的微控制器加 ASIC，实现零碎的远程复位或传感器读取。真正的形态收敛发生在 ASPEED 这一批芯片厂商崛起之后。AST2400 将 ARM926 内核、视频压缩、独立 2D 图形引擎和完整的网络控制器集成进单颗 SoC，定义了“单芯片 BMC”的基线。后续的 AST2500 提升了 ARM11 核的性能，支持更高分辨率和更流畅的 KVM 体验；AST2600 则升级为双核 Cortex-A7，加入硬件加密加速，能承载更复杂的 Redfish 和 HTTPS 负载。

无论戴尔的 iDRAC、惠普的 iLO、超微的 IPMI 接口，还是联想、华为等对应的管理模块，其硬件核心基本都是这颗或同类的 BMC 芯片，差异在于各家在上面构建的固件栈和附加软件特性。

固件领域也发生了重要的范式转移。Linux 基金会的 OpenBMC 项目让 BMC 运行一套基于 Yocto 构建的完整 Linux 发行版，代码全部开源。这打破了长期以来 BMC 固件是封闭黑盒的局面，允许用户审计安全性、定制功能，并在通用 Linux 生态下进行管理。代价是它要求团队具备较强的集成和维护能力，但确实把带外管理推向了透明与可组合的方向。

 08  能力越大，隔离与安全的要求越绝对

BMC 拥有的权限高于主机上运行的任何操作系统。它可以关停 CPU、重置系统、在 BIOS 启动前注入虚拟键鼠操作、挂载任意镜像作为启动设备。正因如此，获得 BMC 控制权就等于物理控制了整台服务器。

在安全实践上，BMC 所在的管理网络必须被设计成一个独立的、物理或逻辑严格隔离的网络，只能通过堡垒机或专用跳板访问，绝对禁止直接暴露在业务网络或公网上。厂商的默认口令，例如 admin/admin 或 root/calvin 等，必须在设备上架后立即强制修改，固件也需要定期跟踪厂商安全公告并进行升级——BMC 固件的高危远程代码执行漏洞几乎每年都会出现，不修补等同于把服务器的“总开关”敞开着。

BMC 自身也不是不会失效。内存泄漏、内核线程僵死、网络栈 Bug 都可能导致它失联。绝大多数设计都配备了硬件看门狗，在固件无响应时可自动复位 BMC 自身，但最极端的情况下，仍需要人工拔掉电源线，让它经历一次彻底的重新上电。

 09   那个永不休息的守夜人

回到最初的场景。凌晨两点的宕机告警，操作系统已经彻底没了反应，主板上几乎所有的高速信号都沉寂了，唯有那颗 BMC 芯片还在 +5VSB 的微光下静静地等待。你点击“开机”的一瞬间，它不过是将一根 GPIO 线从高电平拉到低电平，可正是因为这根线直接牵着电源的生命线，整台庞然大物便重新苏醒。

你所以为的“远程唤醒”，本质上就是这台寄生在主板上的独立计算机，用最朴素、最可靠的方式，替你守住了物理控制的最后一道门。
