一、存储系统层次结构（金字塔模型）

计算机存储体系核心设计思想：速度、容量、成本三者平衡，上层作为下层的高速缓存，层级越高速度越快、容量越小、成本越高。

从上至下层级排序：CPU寄存器 → Cache高速缓存 → 主存(内存) → 外存(磁盘/SSD)

1.1 各层级核心特性

• 寄存器：CPU内置，速度最快、容量最小，用于存放指令操作数和中间结果，硬件直接调度。

• Cache（L1/L2/L3缓存）：SRAM材质，硬件自动管理、对程序透明，缓存热点数据，解决CPU与主存速度差问题。

• 主存（内存）：DRAM材质，CPU可直接寻址，存放运行中程序与数据，断电数据丢失。

• 外存：磁盘、SSD等，容量大、速度慢、永久存储，CPU无法直接访问，需调入主存后使用。

1.2 Cache三大核心考点

1. 地址映射方式

   1. 直接映射：固定位置存放，结构简单、冲突率高

   2. 全相联映射：任意位置存放，无冲突、成本高、速度慢

   3. 组相联映射：分组映射，兼顾性能与成本（工程主流）

2. 替换算法：FIFO、LRU、OPT、随机替换

3. 写策略：写直达、写回、标记法

---

二、内存管理四大分配方式

内存管理核心目标：高效利用内存空间、实现地址隔离、支持虚拟内存、减少内存碎片。

2.1 分区存储管理（早期）

核心原理：是最早、最基础的内存管理方式，将物理主存预先或按需划分为若干连续内存分区，每个进程运行时单独占用一个完整分区，进程地址空间与物理分区空间一一对应，支持单一进程独占分区运行，分为固定分区和动态分区两种模式。

• 固定分区：系统初始化时，分区大小、数量、位置全部固定。优势是算法简单、系统开销小、运行稳定；缺点是灵活性极差，大进程无法适配小分区，小进程占用大分区造成空间浪费，产生大量内部碎片，内存利用率极低。

• 动态分区：根据进程实际内存需求，动态分配对应大小的连续分区，无内部碎片，内存空间利用率优于固定分区。进程频繁创建、销毁后，空闲内存会被分割为零散小空间，产生外部碎片，需通过内存紧凑、空闲分区合并等方式优化，额外增加系统算力开销。

通俗类比：将整块物理内存划分为若干大小不一或固定的独立房间，每个房间仅允许一个进程入驻，进程独占整个房间资源，不与其他进程共享空间。

• 核心特点：分区为连续整块内存，结构简单、硬件开销小、系统实现难度低；固定分区灵活性差，动态分区适配性更强，但易产生内存碎片，内存整体利用率偏低。

• 地址结构：逻辑地址与物理地址为一维连续地址，无页号、段号拆分，进程完整映射到物理分区，地址转换简单，无需复杂查表映射。

• 适用场景：早期单道/多道简单操作系统、功能固定的老旧嵌入式设备、实时简易控制系统，不适合多任务、大内存、高并发系统。

动态分区四大分配算法：首次适应、循环首次适应、最佳适应、最坏适应，各算法在检索效率、碎片控制上各有优劣，需重点区分辨析。

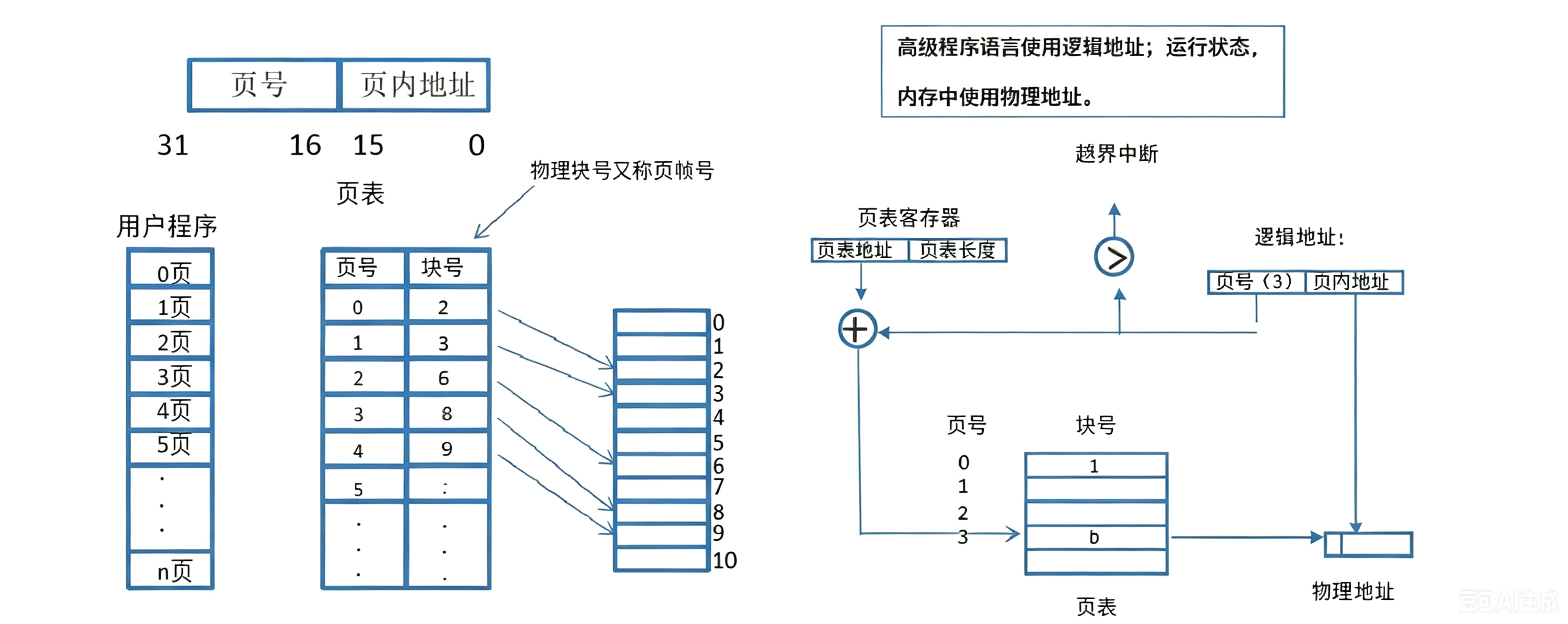

2.2 页式存储管理（现代系统主流）

核心原理：将进程逻辑地址空间、内存物理地址空间，统一划分为固定大小的页面与页框，通过页表完成逻辑地址→物理地址的精准映射。

• 核心特点：内存空间规整，无外部碎片，仅程序最后一页会产生少量内部碎片，内存利用率极高。

• 地址结构：逻辑地址=页号+页内偏移；物理地址=物理块号+页内偏移，页内偏移无需转换，映射效率高。

• 适用场景：通用操作系统、PC、服务器系统，完美适配虚拟分页机制，通用性极强。

通俗类比：将整块内存比作大书架，均匀分割为若干大小统一的小格子（页框）；将运行的程序拆分为同等大小的小块（页面），逐一存入空闲页框。

进程(程序)中的地址，我们称之为逻辑地址(虚地址)，而内存中的地址我们称之为物理地址(实地址)；

每个页分为页号和页内地址，页号用来和块号对应，代表存储的位置，大小可以代表页的数量，页内地 址代表的是存储的数据内容，大小可以代表数据大小。

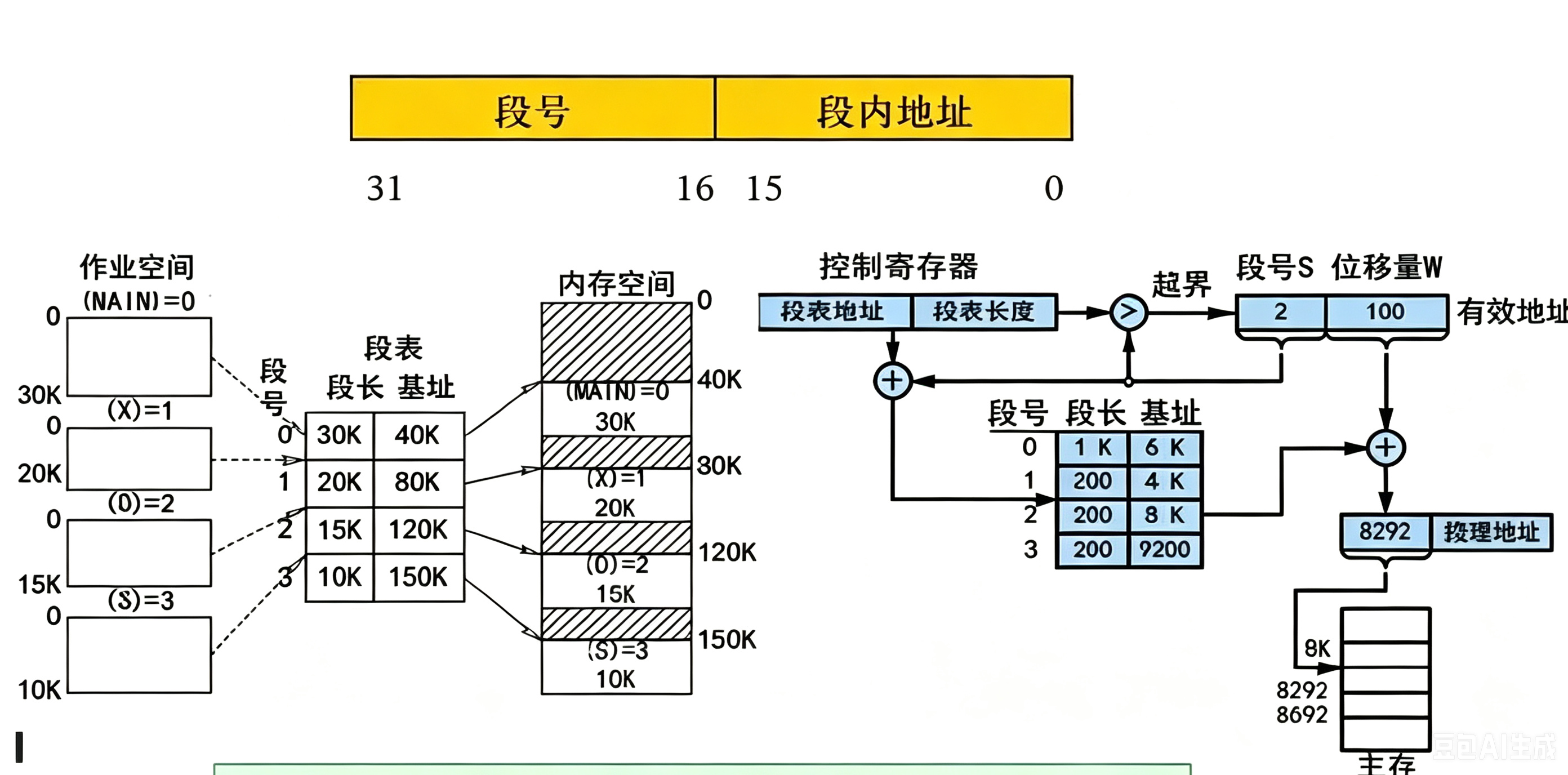

2.3 段式存储管理（贴合程序逻辑）

核心原理：完全贴合程序开发逻辑，按照程序逻辑模块自主分段，分为代码段、数据段、栈段、常量段等，各逻辑段长度不固定，精准匹配程序运行需求。

• 核心优势：程序逻辑独立性强，天然支持段共享、段权限保护，适配模块化编程、多进程资源共享场景，程序可维护性高。

• 地址结构：段号，段内偏移。其中段内偏移不能超过该段号对应的段长，否则越界错误，而此地 址对应的真正内存地址应该是：段号对应的基地址+段内偏移。

• 核心缺陷：段长不统一，进程释放内存后产生大量外部碎片；需单独完成段地址映射，转换开销高于页式存储，内存利用率偏低。

通俗类比：摒弃统一格子，按照文件类型分类收纳，根据程序模块实际大小定制存储空间。

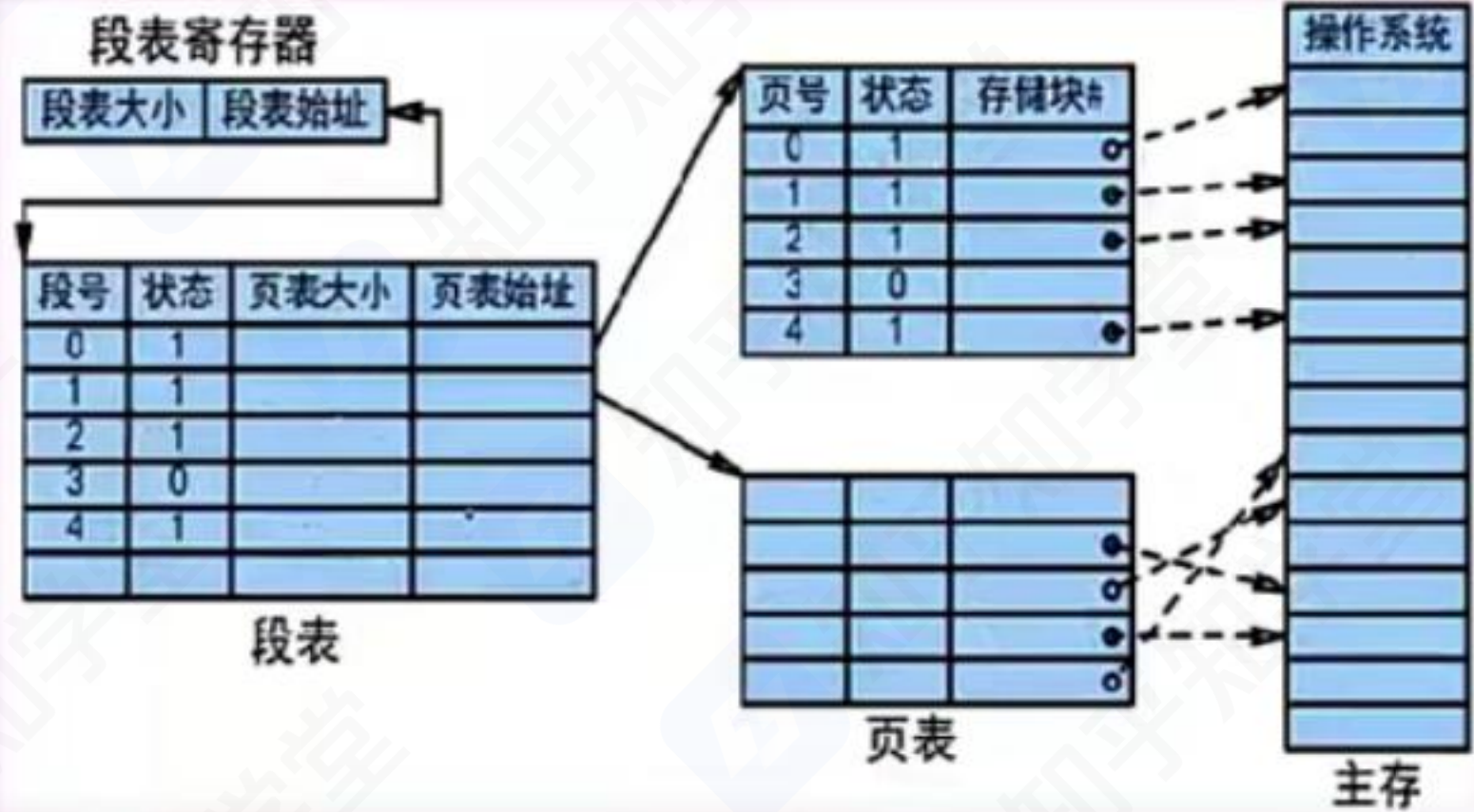

2.4 段页式存储管理（综合最优方案）

核心原理：采用先分段、后分页的双层管理机制，先按程序逻辑划分独立功能段，再将不等长的逻辑段划分为固定大小的页面，兼顾逻辑完整性与空间利用率。

• 核心优点：保留段式存储的逻辑分层、共享保护特性，同时继承页式存储碎片少、利用率高的优势，综合性能最佳。

• 核心缺点：需通过段表+页表两次查表完成地址转换，硬件结构复杂，系统访问开销、算力开销更大。

通俗类比：结合段式、页式双重优势，先按文件类型划分收纳大区（逻辑段），再将每个大区分割为统一小格子（页面）。

2.5 四种方式核心对比表

管理方式	粒度	碎片类型	共享保护	适用场景
分区式	整进程分配	内/外部碎片	不支持	早期简单系统
页式	固定大小	少量内部碎片	弱支持	通用操作系统
段式	可变逻辑段	外部碎片	强支持	模块化程序、共享场景
段页式	段+页分级	极少碎片	强支持	高端服务器、大型系统

---

三、虚拟内存机制

3.1 基本原理

虚拟内存依托局部性原理（时间局部性、空间局部性），将外存作为内存的延伸，无需将整个程序载入内存，仅加载运行所需页面，实现小内存运行大程序。

3.2 缺页中断

当进程访问的页面不在主存时，触发缺页中断，系统从外存调入对应页面；若内存已满，则触发页面置换。

缺页中断特点：属于硬件中断、可嵌套、中断处理完成后返回断点继续执行。

---

四、页面置换算法

内存页框已满、需要调入新页面时，淘汰旧页面的策略，架构师考试高频计算题考点。

4.1 四大经典算法

1）OPT 最优置换算法

淘汰未来最久不被访问的页面，理论最优、缺页率最低。仅用于算法对比，无法工程实现（需要预知未来访问序列）。

2）FIFO 先进先出算法

按照页面进入内存的先后顺序，淘汰最早进入的页面。

特点：实现最简单，存在Belady异常（页框数增加，缺页率反而升高）。

3）LRU 最近最少使用算法（⭐⭐⭐重点）

淘汰最近最长时间未被访问的页面，贴合局部性原理，缺页率接近OPT，工程最常用。

实现方式：栈记录访问顺序、时钟算法近似实现。无Belady异常，性能最优。

4）随机置换算法

随机淘汰页面，实现简单、性能不稳定，仅用于低端嵌入式系统。

4.2 算法优先级排序

OPT(理论最优) > LRU(工程最优) > FIFO > 随机置换

---

五、高频考点&易错点总结

1. 碎片区分：页式无外部碎片、有内部碎片；段式无内部碎片、有外部碎片。

2. 地址转换：页式/段式均通过查表完成逻辑地址→物理地址转换，页内/段内偏移量无需转换。

3. 虚拟内存前提：必须具备分页机制、局部性原理、外存支持，单分区无虚拟内存。

4. Belady异常：仅FIFO算法独有，LRU、OPT均无此问题。

5. Cache与主存：Cache对用户透明，虚拟内存对用户不透明、由操作系统管理。
