一、从名字说起：为什么叫NOR和NAND？
　　Flash存储器自1984年由东芝舩桥弘幸发明以来，已经走过了40多年历程。1988年Intel推出首款NOR Flash，1989年东芝发表NAND Flash结构——这两种看似"都是闪存"的技术，却走上了完全不同的道路。
　　NOR和NAND的名字来源于数字逻辑门电路：
　　NOR = 并联结构，每个存储单元独立连接到位线和源线，就像书架上的每一本书都有自己的位置，想读哪本直接拿。
　　NAND = 串联结构，多个存储单元串联成"串"(String)，像一摞叠在一起的书，想读中间那本得先把上面的搬开。
　　这个"并"与"串"的差异，决定了它们的一切不同。
　　

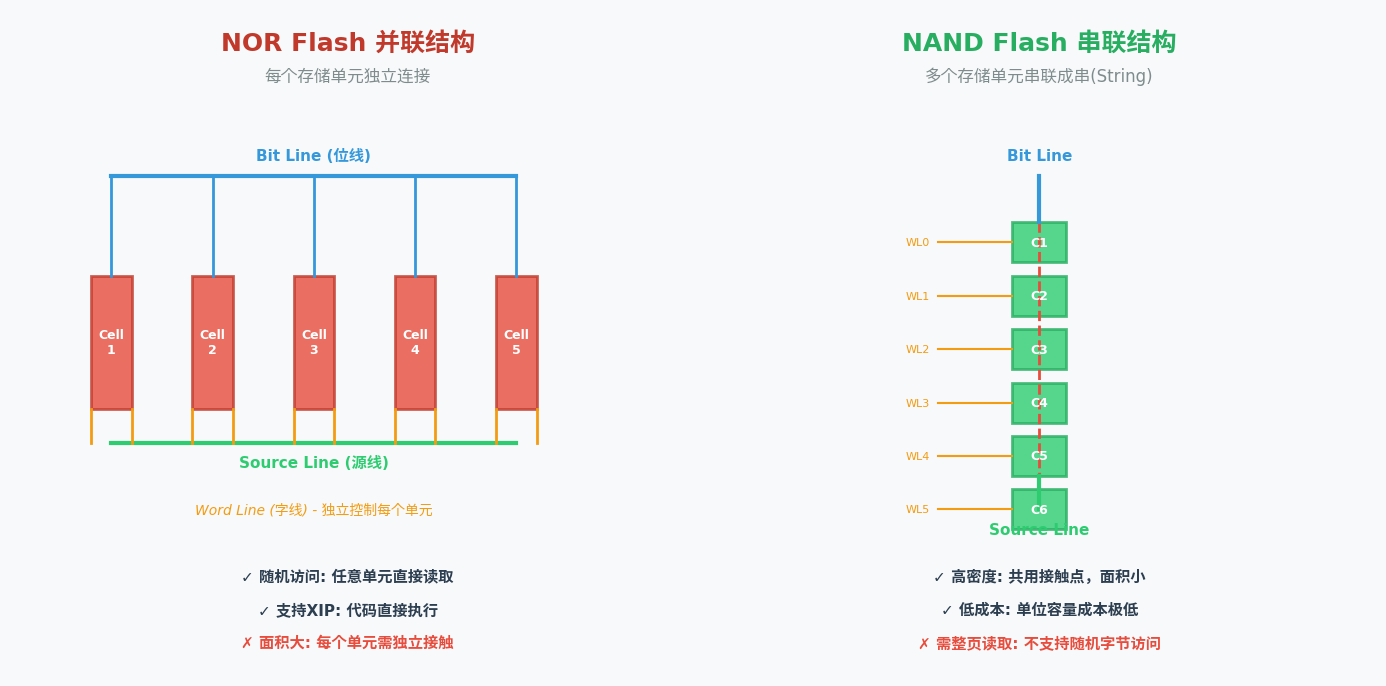

二、核心结构差异：并联 vs 串联

１．NOR Flash：每个Cell都有"独立人格"
　　NOR Flash采用并联阵列结构，每个浮栅晶体管：
　　独立连接到位线(Bit Line)
　　独立连接到源线(Source Line)
　　独立接受字线(Word Line)控制
　　优势：随机读取极快(50-100ns)，支持XIP(Execute In Place)——CPU可以直接从NOR中取指令执行，无需先加载到RAM。
　　代价：每个单元都需要独立的金属布线和接触孔(Contact)，占用大量硅片面积。在半导体世界里，面积=成本。
　　２．NAND Flash：串联结构的面积革命
　　NAND Flash将16-128个存储单元串联成一串，共用：
　　源线路径
　　位线连接
　　接触点资源
　　优势：接触孔数量被极度压缩，阵列密度暴涨。相同面积下，NAND能塞入更多存储单元，单位容量成本极低。
　　代价：无法随机访问单个字节，必须按页(Page, 2-16KB)读取；不支持XIP，代码必须先加载到RAM才能执行。
　　

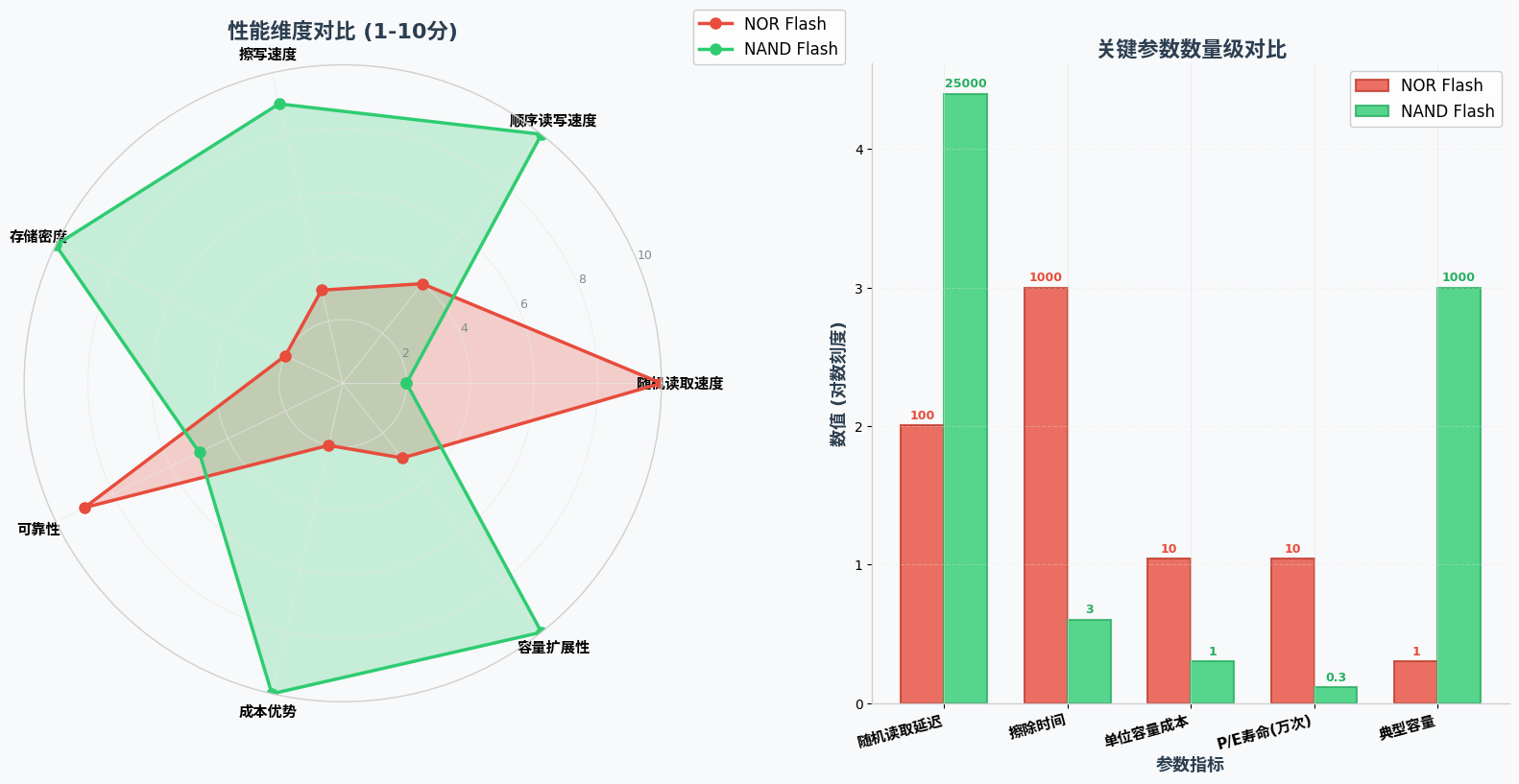

三、性能对比：不是谁更好，而是各擅胜场
　　

关键洞察：NOR的读取速度比NAND快约500倍，这是XIP的技术基础；但NAND的擦除速度比NOR快100-1000倍，顺序吞吐量更是碾压级。
　　
四、工作原理：浮栅晶体管的两种操作哲学
　　两种Flash都基于浮栅晶体管(Floating Gate Transistor)——通过绝缘层包裹的浮置栅极存储电荷，断电后数据保持10年以上。
　　１.NOR的编程与擦除
　　编程：沟道热电子注入(CHEI)，控制栅极加9-10V高压，电子获得足够能量跃入浮栅
　　擦除：F-N隧道效应，源极加高压，电子隧穿回衬底
　　特点：可字节编程，但擦除必须整块进行
　　２.　NAND的编程与擦除
　　编程：F-N隧道效应，字线加15-20V高压，电子隧穿进入浮栅
　　擦除：块级F-N隧穿，P-well加高压，整块电子被抽出
　　特点：页编程、块擦除，天然适合批量操作

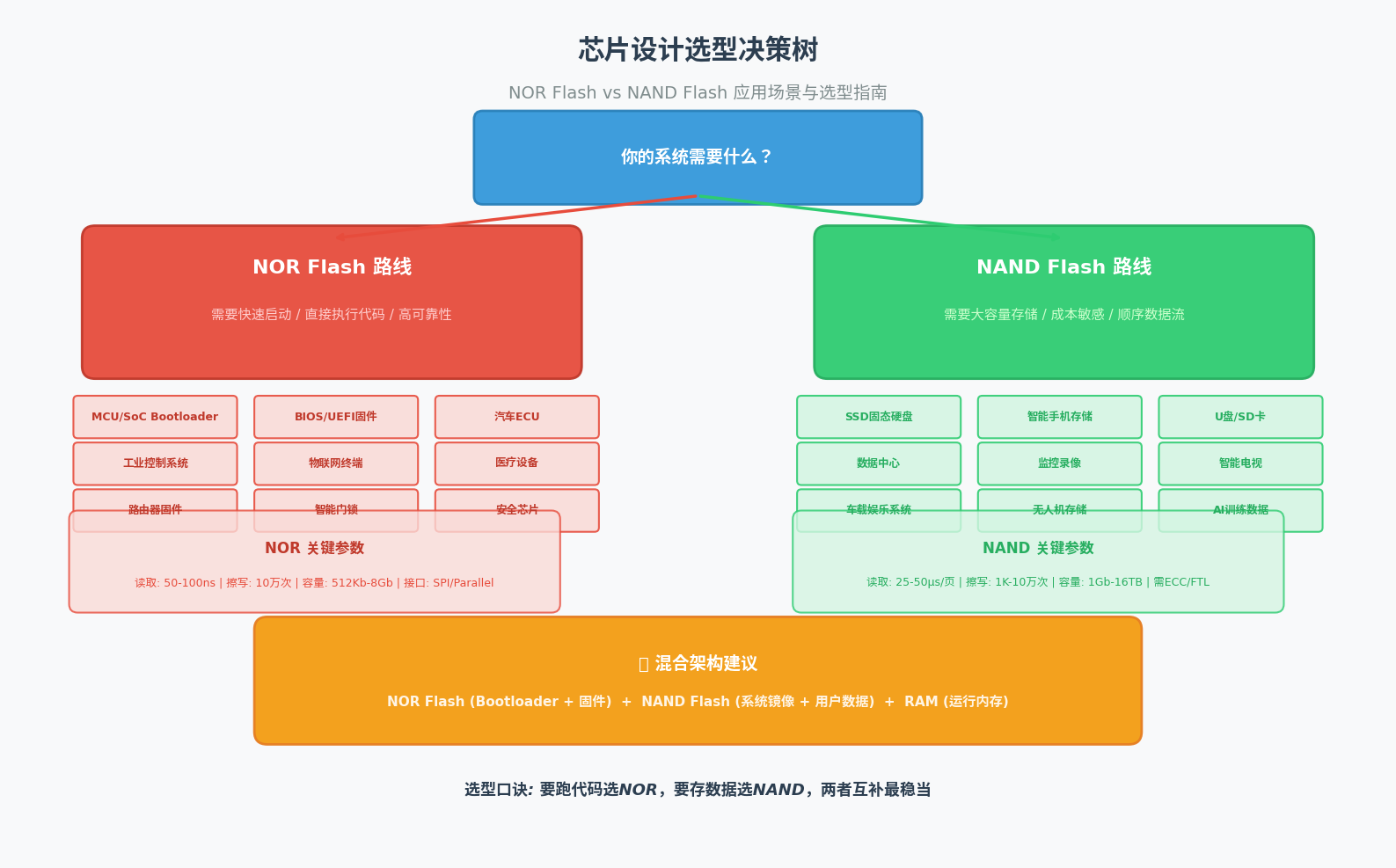

五、应用场景：不是竞争，是互补
　　

１.　什么时候选NOR Flash？
　　核心需求：快速启动 + 直接执行代码 + 高可靠性
　　MCU/SoC Bootloader：STM32、ARM9等上电直接从NOR启动
　　汽车电子：ECU、ADAS系统，要求-40~125℃宽温、AEC-Q100认证
　　工业控制：PLC、传感器，10万次擦写寿命保障
　　物联网终端：智能门锁、路由器，低功耗+快速唤醒
　　医疗设备：高可靠性要求，数据保持20年
　　２.　什么时候选NAND Flash？
　　核心需求：大容量 + 低成本 + 顺序数据流
　　SSD固态硬盘：消费级TLC/QLC，企业级SLC/eMLC
　　智能手机：eMMC/UFS封装，128GB-1TB
　　U盘/SD卡：便宜大碗，几十元128GB
　　数据中心：AI训练存储、海量数据归档
　　监控录像：长时间连续写入，大容量需求
　　３.　混合架构：最稳当的方案
　　实际产品中，NOR + NAND + RAM的经典组合最常见：
　　NOR Flash → Bootloader + 固件 (XIP快速启动)
　　NAND Flash → 系统镜像 + 用户数据 (大容量存储)
　　RAM → 程序运行 + 数据缓存 (高速运算)
　　上电时CPU先从NOR执行引导代码，初始化DRAM控制器后，将NAND中的操作系统加载到RAM运行。NOR管启动，NAND管存储，RAM管运行。
　　
六、芯片设计注意事项
　　１.　接口选择
　　SPI NOR：4-6个IO口，适合小容量、引脚受限的场景(W25Q系列)
　　Parallel NOR：地址/数据总线分离，适合高速XIP需求
　　Raw NAND：需外接控制器，处理ECC和FTL
　　eMMC/UFS：内置控制器+ECC+磨损均衡，手机/平板首选
　　２.　可靠性设计
　　NAND必须做ECC：Hamming码(1bit纠错) → BCH(4-16bit/512B) → LDPC(企业级软判决)
　　坏块管理(BBM)：出厂扫描建立坏块表，运行时动态标记
　　磨损均衡(Wear Leveling)：避免局部块过度擦写，延长整体寿命
　　掉电保护：超级电容+日志式写入，防止映射表损坏
　　３.　温度与认证
　　商业级：0~70℃ (消费电子)
　　工业级：-40~85℃ (工业控制)
　　汽车级：-40~125℃ (AEC-Q100认证)
　　军工级：-55~125℃ (MIL-PRF-38535)
　　４.　3D NAND的演进
　　传统2D NAND受限于光刻工艺，3D NAND通过垂直堆叠突破瓶颈：
　　三星V-NAND：286层量产，规划400层+
　　SK海力士：321层量产
　　长江存储Xtacking：294层，国产突破
　　未来：PLC(5bit/Cell)、近存储计算
　　
七、一句话总结
　　NOR Flash为"跑代码"而生——随机读快、支持XIP、可靠但贵、容量小。 NAND Flash为"存数据"而生——密度高、便宜、写速快、但需要复杂管理。
　　它们不是竞争对手，而是互补关系。理解了这个底层逻辑，你就掌握了嵌入式存储设计的核心心法。
