感谢21IC平台提供NUCLEO-U3C5ZI评估机会，开发板做工十分精良，板载CAN接口，居然还有一M2存储接口，虽然当前用不上，也算是意外之喜。

拿到开发板子，首先用CubeMX配置一个简单的工程点灯跑起来来点儿信心，点亮很顺利。
接下来就要切入正题了，对于超多外设、超大内存的U3C5ZI来说，并行执行各种复杂任务势在必行，使用RTOS在所难免。CubeMX配置项目可以直接选择THREADX，这个RTOS认证很多，飞机汽车都可使用，本次评测就用这个操作系统打底了。
1、操作系统添加

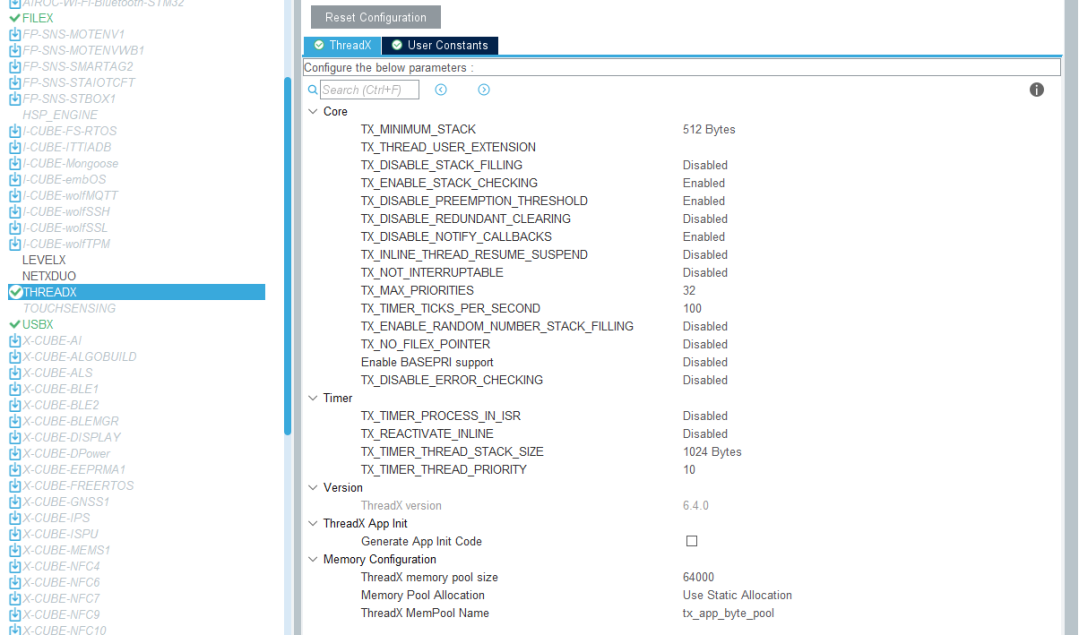

CubeMX选择中间件里面的THREADX，然后要做些简单的配置，本次测试的配置如下图所示：
内存池管理要开起来，这个后面CMSIS-OS中间层要用。



2、调试串口
板载的ST-LINK连接在芯片的UART1上，用UART1做一个SHELL控制台方便调试打印，如下图所示，可以通过串口做运行时交互。



3、MODBUS
本次试验的重点来了，MODBUS主站和从站
USART2做主站，PA2-PA3
USART3做从站，PB10-PB11
两个串**叉相连后，两个站点可以通过MODBUS通信了。
PA2-PB11
PA3-PB10

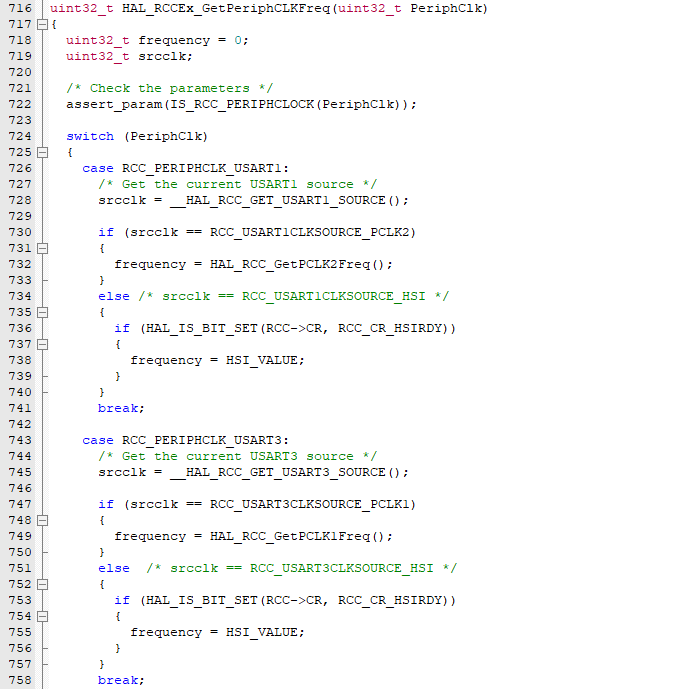

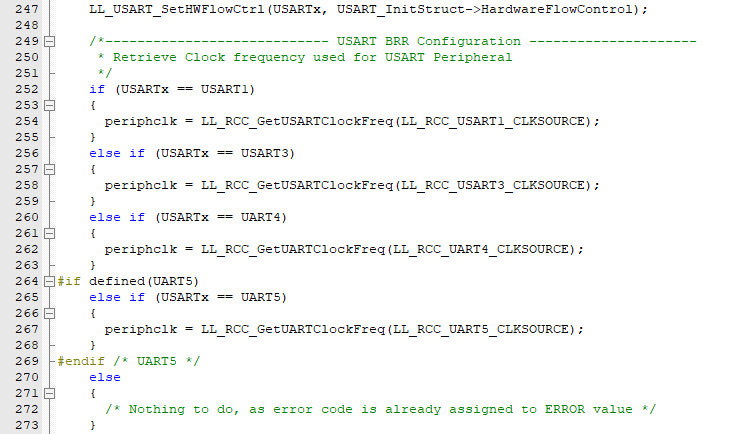

调试过程中遇到一点小插曲，可能这颗芯片出来时间太短，官方库居然有个狗血的漏洞，USART2的时钟获取是缺失的，无论LL库还是HAL库都会获取失败，导致U2波特率设置错误，缺失如下所示。

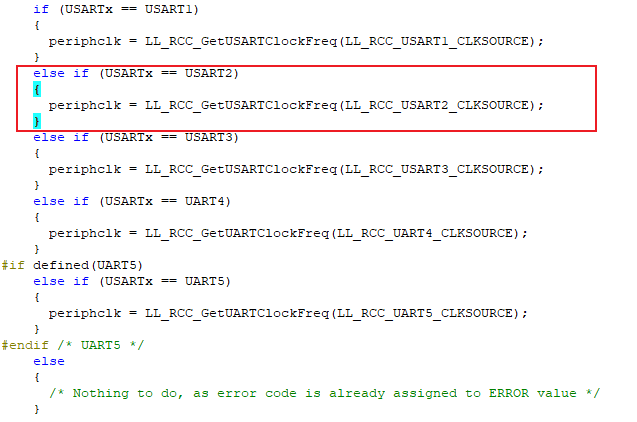

我用LL库，修改如下就可以正常工作了。



MODBUS任务代码如下：

复制






  1. void qc_task(const void *argv)
    2.

  2. {
    3.

  3.     qc_cmd_type mcmd;
    4.

  4.     uu8 bdone;
    5.

  5.

  6.     /* 主站配置 */
    7.

  7.     modbus_master_init(QC_MODE_MASTER, 115200, MB_PAR_NONE);
    8.

  8.     modbus_master.os_event_send = mb_os_send;
    9.

  9.     modbus_master.extend = 0;
    10.

  10.
    11.

  11.     /* 从站配置 */
    12.

  12.     modbus_slave_init(QC_MODE_SLAVE, 115200, MB_PAR_NONE);
    13.

  13.     modbus_slave.os_event_send = mb_os_send;
    14.

  14.         modbus_slave.extend = &qc_mb_slave_box;
    15.

  15.
    16.

  16.     /* 命令配置 */
    17.

  17.     mcmd.id = 1;
    18.

  18.     mcmd.wdat = mb_tst.reg_w;
    19.

  19.     mcmd.rdat = mb_tst.reg_r;
    20.

  20.     mcmd.wa = word_make(0xF, 5);
    21.

  21.     mcmd.wn = 4;
    22.

  22.     mcmd.ra = word_make(0x00, 0x10);
    23.

  23.     mcmd.rn = 6;
    24.

  24.     mcmd.callback = qc_callback;
    25.

  25.     mcmd.attr = QC_MB_ATTR_HOLD_RW;
    26.

  26.     mqc_stc_cmd_req(&modbus_master, 0, &mcmd);
    27.

  27.     mqc_stc_cmd_req(&modbus_slave, 0, &mcmd);
    28.

  28.

  29.     mcmd.wa = word_make(0x10, 12);
    30.

  30.     mcmd.wn = 0;
    31.

  31.     mqc_stc_cmd_req(&modbus_master, 1, &mcmd);
    32.

  32.     mqc_stc_cmd_req(&modbus_slave, 1, &mcmd);
    33.

  33.

  34.     mcmd.wa = word_make(0x0C, 8);
    35.

  35.     mcmd.wn = 8;
    36.

  36.     mcmd.ra = word_make(0x0C, 8);
    37.

  37.     mcmd.rn = 8;
    38.

  38.     mcmd.wdat = mb_tst.reg_w;
    39.

  39.     mcmd.rdat = mb_tst.reg_r;
    40.

  40.     mcmd.attr = QC_MB_ATTR_HOLD_RW;
    41.

  41.     modbus_master.fun->stc_cmd_req(2, &mcmd);
    42.

  42.

  43.     mqc_dyna_cmd_req(&modbus_master, &mcmd);
    44.

  44.     mqc_dyna_cmd_req(&modbus_master, &mcmd);
    45.

  45.

  46.

  47.     /* 任务处理 */
    48.

  48.     for (;;)
    49.

  49.     {
    50.

  50.         osDelay(2);
    51.

  51.

  52.         if (modbus_master.com_st == QC_RX_END)
    53.

  53.         {
    54.

  54.             NOP1();
    55.

  55.         }
    56.

  56.

  57.         if (modbus_slave.com_st == QC_RX_END)
    58.

  58.         {
    59.

  59.             NOP1();
    60.

  60.         }
    61.

  61.         qc_mb_data_handle();
    62.

  62.

  63.        qc_mb_poll(&modbus_master);
    64.

  64.        qc_mb_poll(&modbus_slave);
    65.

  65.     }
    66.

  66. }
    67.

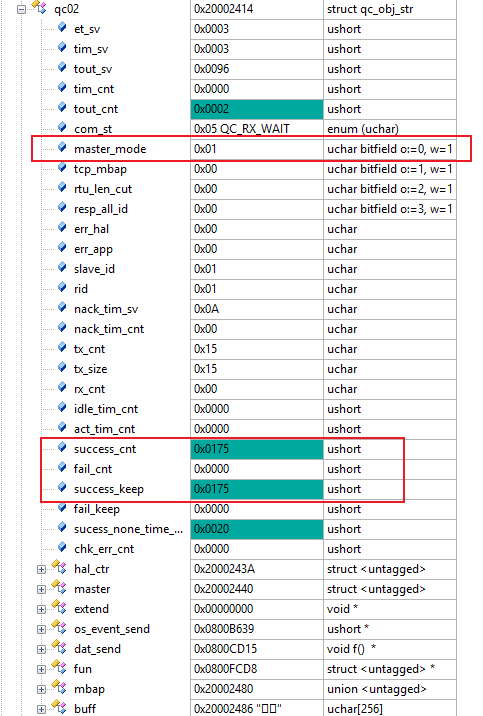

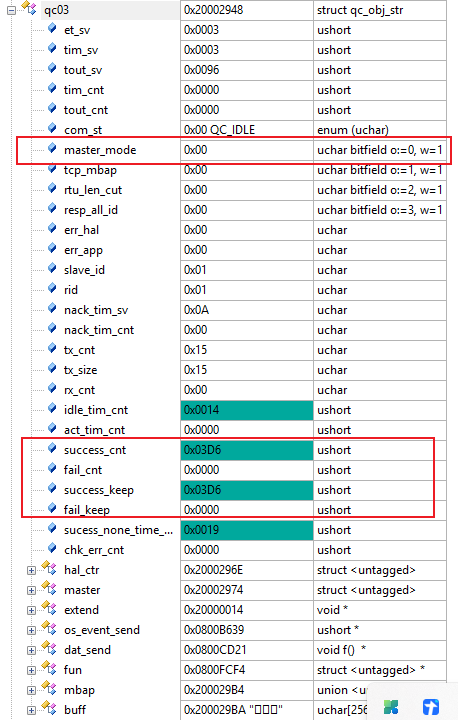

链接成功后，在调试状态可以观测两路MODBUS运行状态，一主一从如下：













下面附上代码链接，感兴趣的小伙伴可以一起研究：





  复制









  1. https://gitee.com/open-instrument/NUCLEO-U3C5ZIQ
    2.







NUCLEO-U3C5ZIQ: NUCLEO-U3C5ZIQ 评估














































   ---------------------

   作者：aple0807

   链接：https://bbs.21ic.com/icview-3521128-1-1.html

   来源：21ic.com

   此文章已获得原创/原创奖标签，著作权归21ic所有，任何人未经允许禁止转载。
