在上一章中，我们成功解耦了硬件触发与数据消费，利用环形缓冲区和 HLT 指令让 CPU 告别了愚蠢的轮询。然而，为了防止因未注册处理程序而引发的三重故障（Triple Fault），我们在 8259A 的 IMR 中封锁了 0 号引脚——时钟中断（IRQ0）。

这导致目前的内核依然是一个“单线程”控制台。本章将对 8253 PIT 定时芯片调频，并利用时钟嘀嗒（Tick）作为燃料，搭建操作系统最核心的调度机制：基于时间片的抢占式多任务（线程）上下文切换。

---

一、8253 PIT 芯片调频：每秒 100 次的“时间片”

Intel 8253/8254 PIT（可编程间隔定时器）输入时钟频率固定为 $1193182\text{ Hz}$。内部 16 位计数器每收到一个时钟脉冲减 1，减到 0 时通过主片 IRQ0 向 CPU 发一次中断。

若希望系统每 10 毫秒（$100\text{ Hz}$）触发一次时钟中断，计数初值：

$$N=\frac{1193182\text{ Hz}}{100\text{ Hz}}\approx 11932=\text{0x2E9C}$$

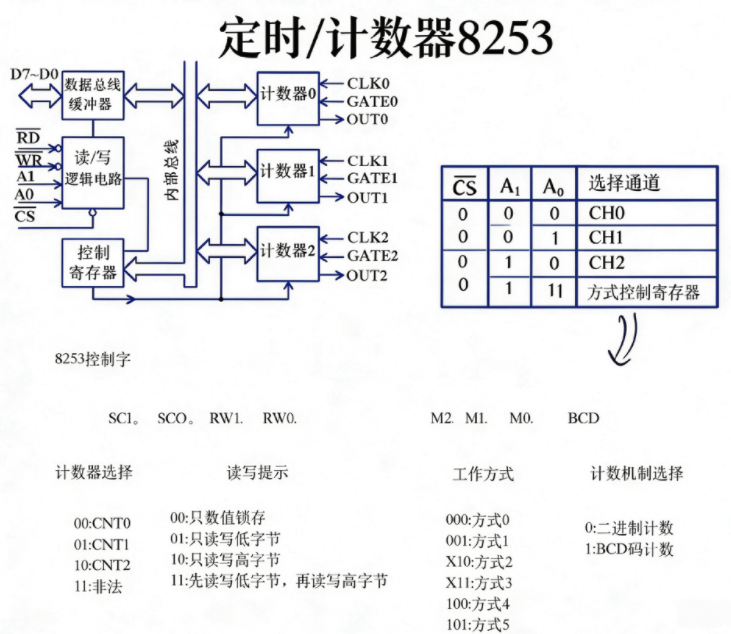

8253 控制字端口（0x43）与计数端口（0x40）

写入初值前，必须先向 0x43 发送控制字。控制字 0x36（00110110b）含义：

• Bit 7:6 (00)：选择通道 0
• Bit 5:4 (11)：先读写低字节，再读写高字节
• Bit 3:1 (011)：模式 3（方波发生器，适合做时钟嘀嗒）
• Bit 0 (0)：二进制计数

---

二、核心直觉：CPU 其实一次只能跑一个任务

x86 CPU 同一时刻只有一套寄存器：EIP（下一条指令）、ESP（栈顶）、EAX…EDI、EFLAGS（CPU 的32 位标志寄存器） 等。
所谓“两个任务同时跑”，真相是：

每隔约 10ms，把当前任务的整套寄存器“拍照”存进它自己的栈，再换另一套栈顶指针，把另一张照片弹回寄存器——CPU 就以为自己一直在跑同一个程序。

因此必须准备两样东西：

对象	作用
每个任务一块独立内核栈（stack_a / stack_b）	存放该任务被打断时的寄存器快照；任务私有的局部变量、函数调用帧也在这里
任务控制块 TCB（task_t）	记住“这张照片现在存在哪”——核心字段就是 esp（该任务栈顶指针）

全局指针 current_task 始终指向“此刻 CPU 正在为谁服务”的那块 TCB。

typedef struct {
    uint32_t* esp;          /* 必须放在首位：该任务被挂起时的栈顶 */
    uint32_t  pid;
    uint32_t  ticks;        /* 剩余时间片 */
    uint32_t  priority;     /* 每次调度重置的时间片配额 */
    uint32_t  stack_magic;  /* 栈溢出检测魔数 */
} task_t;

为什么 esp 必须是第一个成员？
汇编里 mov eax, [current_task] 得到 TCB 地址后，无需加偏移，mov esp, [eax] / mov [eax], esp 就能直接读写栈顶。

---

三、栈上到底长什么样？（寄存器快照的内存布局）

保护模式下，时钟中断一旦发生，硬件会自动做三件事（你写的代码还没开始跑）：

1. 把当前 EFLAGS、CS、EIP 依次压入当前正在用的那条栈
2. 清掉 EFLAGS.IF（关中断，避免嵌套打乱现场）
3. 从 IDT 取出 asm_irq0_handler 的地址，跳进去

我们的 ISR 入口第一句是 pushad，再把 8 个通用寄存器也压进去。
于是任意一次被打断的任务，其栈顶附近必然呈现下面这张“标准照片”（高地址在上）：

  高地址（栈底方向）
  +------------------+
  |     EFLAGS       |  ← 硬件压入：打断瞬间的标志寄存器（含 IF）
  +------------------+
  |       CS         |  ← 硬件压入：代码段
  +------------------+
  |      EIP         |  ← 硬件压入：【关键】被打断的那条指令的下一条地址
  +------------------+
  |      EAX         |  ┐
  |      ECX         |  │
  |      EDX         |  │
  |      EBX         |  ├─ pushad 压入（顺序固定）
  |      ESP'        |  │   ESP' 是 pushad 前的 ESP 快照
  |      EBP         |  │
  |      ESI         |  │
  |      EDI         |  ┘
  +------------------+  ← 此时的 ESP（也就是要写入 TCB->esp 的值）
  低地址（栈顶方向）

iret 会按相反顺序弹出：先 popad 恢复通用寄存器，再弹出 EIP/CS/EFLAGS，CPU 就从当初被打断的那条指令原样继续。

新任务还没跑过：用 task_create 人工伪造同一张照片

task_B 在第一次被调度前从未执行过，栈上空空如也。若直接 popad; iret 会弹出垃圾。
所以创建时在 stack_b 高地址端预先写好与上面完全同构的布局：

伪造内容	取值	含义
EFLAGS	0x00000202	bit9(IF)=1，切入后允许再被时钟打断
CS	0x08	内核代码段
EIP	task_B 函数地址	第一次 iret 后从函数入口开跑
8 个通用寄存器	全 0	首次运行无历史现场

task->esp 指向这张伪造照片的最低端（EDI 槽）。
首次切入与中途切回走的是同一条恢复路径：mov esp, [tcb]; popad; iret——区别只在于栈里 EIP 是“函数入口”还是“上次打断处”。

---

四、完整推演：A 跑到一半 → 切到 B → 再切回 A

下面用时间线把“执行一半被抢走、切回还能接着跑”拆开。假设：

• current_task == &task_a，CPU 正在 task_A 的延时循环里，比如 i == 12345
• 此时寄存器大致是：EIP = 延时循环里某条指令，ECX/其它 保存着循环相关值，ESP 落在 stack_a 上
• A 的时间片耗尽，本次 IRQ0 决定切换到 B

阶段 0：只有 A 在跑（B 在旁等待）

  CPU 寄存器              stack_a（A 正在用）         stack_b（B 休眠）
  ┌──────────┐            ┌────────────┐              ┌────────────┐
  │ EIP=循环 │ ─────────► │ A 的调用帧 │              │ 伪造的照片 │
  │ ESP=sa+… │            │ …          │              │ EIP=task_B │
  │ EAX=…    │            │            │              │ …          │
  └──────────┘            └────────────┘              └────────────┘
       ▲                        ▲                           ▲
       └── current_task ────────┘                     task_b.esp 指这里

B 此时不占有 CPU，它的全部“未来”都冻在 stack_b + task_b.esp 里。

阶段 1：时钟到 → 硬件先帮 A 存好“回程票”

IRQ0 到达，CPU 还在 A 的栈上自动压入：

stack_a:
  …（A 原来的局部变量）
  [EFLAGS_A]   ← 打断前的 IF 等标志
  [CS]
  [EIP_A]      ← 指向 i==12345 之后那条指令！！！

然后跳进 asm_irq0_handler。注意：此时还没有换栈，ESP 仍属于 A。

阶段 2：pushad + 把 ESP 存进 TCB（给 A 建档）

pushad                      ; 再压 8 个通用寄存器 → 照片拍完
mov eax, [current_task]     ; eax = &task_a
mov [eax], esp              ; task_a.esp = 当前栈顶（整张照片的底部）

此刻 task_a.esp 记住了：A 的现场完整躺在 stack_a 的这个地址。
哪怕接下来 current_task 被改成 B，A 也不会丢——照片在它自己的栈里。

stack_a（已封存）                 TCB
┌─────────────────┐              task_a.esp ──────┐
│ EFLAGS / CS     │                               │
│ EIP_A (=12345+) │◄── 切回时从这里继续            │
│ EAX…EDI         │                               ▼
└─────────────────┘◄── esp 快照 ──────────────  [esp 指针]

阶段 3：C 调度只改指针，不碰寄存器

void c_irq0_handler(void) {
    if (current_task->ticks > 0) {
        current_task->ticks--;
        return;          /* 时间片未用完：不切换，后面会恢复同一条栈 */
    }
    current_task->ticks = current_task->priority;
    schedule();          /* current_task = &task_b */
}

调度器只做一件事：让 current_task 指向另一块 TCB。
真正的“换人”发生在下一句汇编换 ESP。

顺序铁律：必须先 mov [old], esp，再 call c_irq0_handler。
若先调度再保存，会把 A 的 ESP 写进 task_b，两张照片全毁。

阶段 4：换 ESP = 换任务（CPU 瞬间站到 B 的栈上）

mov eax, [current_task]     ; 现在是 &task_b
mov esp, [eax]              ; ESP 指向 stack_b 上那张照片！
; … EOI …
popad                       ; 弹出的是 B 的 EAX…EDI
iret                        ; 弹出 B 的 EIP/CS/EFLAGS → 跳进 task_B 或上次断点

换栈之后：

• CPU 的 ESP 不再指向 stack_a
• popad / iret 读的全是 B 栈上的数据
• A 的寄存器值仍安全地冻在 stack_a，通过 task_a.esp 可找回

  换栈前：ESP → stack_a（正在保存 A）
  换栈后：ESP → stack_b（开始恢复 B）

  对 CPU 而言，世界瞬间变成了 B 的世界。

阶段 5：B 跑一段时间后，同样被打断，再切回 A

若干个 tick 后，B 时间片耗尽，过程对称：

1. 硬件把 B 的 EIP_B（B 执行到一半的位置）压进 stack_b
2. pushad；task_b.esp = esp（更新 B 的照片，覆盖/接在旧快照逻辑之上）
3. schedule() → current_task = &task_a
4. esp = task_a.esp → 回到阶段 2 封存的那张 A 的照片
5. popad 恢复 A 当年的 EAX…EDI
6. iret 弹出 当初的 EIP_A

于是 CPU 从 i == 12345 的下一条指令接着跑，A 完全不知道中间被抢走过 CPU——局部变量、循环计数、返回地址都还在自己的栈上原封不动。

对照表：各寄存器在切换里扮演什么角色

寄存器 / 内存	打断时（保存）	恢复时（加载）	一句话
EIP	硬件压栈：记住“跑到哪一行”	iret 弹出	能否“接着跑”全靠它
CS / EFLAGS	硬件压栈	iret 弹出	段与中断开关一并恢复
EAX…EDI	pushad 压栈	popad 弹出	运算中间结果不能丢
ESP	拍完照后写入 TCB->esp	从新 TCB->esp 读回	换任务 = 换 ESP
current_task	指向旧 TCB	schedule 后指向新 TCB	告诉内核“下一张照片在谁那”

两种“不切换”也要理解

时钟每 10ms 都进 asm_irq0_handler，但只有 ticks == 0 才 schedule()：

1. pushad + task_a.esp = esp（照样建档）
2. c_irq0_handler 只做 ticks--，不改 current_task
3. esp = task_a.esp（拿回同一张照片）
4. popad; iret → 回到 A 刚才的位置

所以：进时钟中断 ≠ 一定换任务；换任务的充要条件是 current_task 变了，且随后 mov esp, [eax] 加载了另一块栈。

---

五、完整源码实现

在第 14 章基础上新增 task.h / task.c / task.s，并在 utilities 中补充通用的 register_interrupt_handler，用于向 IDT 注册任意向量。

1. kernel/task.h

#ifndef TASK_H
#define TASK_H

#include <stdint.h>

#define STACK_MAGIC     0x55AA55AA
#define TASK_STACK_SIZE 1024

typedef struct {
    uint32_t* esp;
    uint32_t  pid;
    uint32_t  ticks;
    uint32_t  priority;
    uint32_t  stack_magic;
} task_t;

void init_multitasking(void);
void task_create(task_t* task, void (*function)(void),
                 uint32_t pid, uint32_t priority, uint32_t* stack_space);
void schedule(void);
void switch_to_current_task(void);  /* 首次切入 current_task，不再返回 */

#endif

2. kernel/task.c

#include "task.h"
#include "utilities.h"

task_t task_a;
task_t task_b;
uint32_t stack_a[TASK_STACK_SIZE];
uint32_t stack_b[TASK_STACK_SIZE];

task_t* current_task = &task_a;

extern void asm_irq0_handler(void);
extern void init_8253_raw(void);

static void task_A(void)
{
    for (;;) {
        print_char('A');
        for (volatile int i = 0; i < 500000; i++)
            ;
    }
}

static void task_B(void)
{
    for (;;) {
        print_char('B');
        for (volatile int i = 0; i < 500000; i++)
            ;
    }
}

void task_create(task_t* task, void (*function)(void),
                 uint32_t pid, uint32_t priority, uint32_t* stack_space)
{
    uint32_t* top = stack_space + TASK_STACK_SIZE;

    /* 与硬件中断 + pushad 压栈顺序一致（高地址 -> 低地址） */
    *--top = 0x00000202;            /* EFLAGS，IF=1 */
    *--top = 0x08;                  /* CS */
    *--top = (uint32_t)function;    /* EIP */

    for (int i = 0; i < 8; i++)
        *--top = 0;                 /* pushad 占位 */

    task->esp         = top;
    task->pid         = pid;
    task->priority    = priority;
    task->ticks       = priority;
    task->stack_magic = STACK_MAGIC;
}

void schedule(void)
{
    if (current_task == &task_a)
        current_task = &task_b;
    else
        current_task = &task_a;
}

void c_irq0_handler(void)
{
    if (current_task->ticks > 0) {
        current_task->ticks--;
        return;
    }
    current_task->ticks = current_task->priority;
    schedule();
}

void init_multitasking(void)
{
    task_create(&task_a, task_A, 1, 5, stack_a);
    task_create(&task_b, task_B, 2, 5, stack_b);
    current_task = &task_a;

    /* 重映射后 IRQ0 -> 中断向量 32 */
    register_interrupt_handler(32, (uint32_t)asm_irq0_handler);
    init_8253_raw();
}

3. kernel/task.s

[BITS 32]

global asm_irq0_handler
global init_8253_raw
global switch_to_current_task

extern c_irq0_handler
extern current_task

section .text

; ------------------------------------------------------------------------
; init_8253_raw：控制字 0x36，初值 11932（100Hz）
; IMR 解封留到 switch_to_current_task，避免尚未换栈就响应 IRQ0
; ------------------------------------------------------------------------
init_8253_raw:
    mov al, 0x36
    out 0x43, al

    mov ax, 11932
    out 0x40, al            ; 先低字节
    mov al, ah
    out 0x40, al            ; 后高字节
    ret

; ------------------------------------------------------------------------
; switch_to_current_task：CLI → 解封 IRQ0+IRQ1 → 加载伪造栈并 iret
; ------------------------------------------------------------------------
switch_to_current_task:
    cli

    in  al, 0x21
    and al, 0xFC            ; 开启 bit0(时钟) 与 bit1(键盘)
    out 0x21, al

    mov eax, [current_task]
    mov esp, [eax]
    popad
    iret                    ; 伪造 EFLAGS 中 IF=1，此后开始响应时钟

; ------------------------------------------------------------------------
; asm_irq0_handler：保存旧栈 -> C 调度 -> 加载新栈
; ------------------------------------------------------------------------
asm_irq0_handler:
    pushad

    ; 【必须先保存】此时 current_task 仍是被打断的旧任务
    mov eax, [current_task]
    mov [eax], esp              ; old_task->esp = esp

    call c_irq0_handler         ; 内部可能修改 current_task

    ; 加载（可能已切换的）当前任务栈
    mov eax, [current_task]
    mov esp, [eax]              ; esp = current_task->esp

    mov al, 0x20                ; EOI 紧挨 popad 之前发送
    out 0x20, al

    popad
    iret

4. utilities 新增：通用 IDT 注册

/* utilities.h */
void register_interrupt_handler(uint32_t vector, uint32_t handler);

; utilities.s — cdecl: [esp+4]=vector, [esp+8]=handler
register_interrupt_handler:
    push eax
    push ebx
    mov  ebx, [esp + 12]          ; vector
    mov  eax, [esp + 16]          ; handler
    lea  ebx, [idt + ebx * 8]
    mov  word [ebx + 0], ax       ; offset 15..0
    mov  word [ebx + 2], SELECTOR_CODE
    mov  byte [ebx + 4], 0
    mov  byte [ebx + 5], 0x8E     ; 32 位中断门
    shr  eax, 16
    mov  word [ebx + 6], ax       ; offset 31..16
    pop  ebx
    pop  eax
    ret

5. kernel/kernel.c（演示入口）

#include "utilities.h"
#include "task.h"

void main(void)
{
    clear_screen();
    init_keyboard();   /* 第14章：PIC/IDT/键盘，此时 IRQ0 仍被屏蔽 */

    print_str("Lesson15: PIT + Preemptive Multitasking\r\n", 42);

    init_multitasking();      /* 创建 A/B 任务、注册 IRQ0、启动 8253 */
    switch_to_current_task(); /* 切入 task_A，此后由时钟抢占切换 */
}

成功运行后，屏幕上应交替出现 A 与 B（字符级交错，说明两个任务在抢占式切换）。

---

六、Debug 验证清单

故障现象	潜在根因	排查动作
刚执行 sti / 切入首任务后无限重启	伪造栈顺序错，或 CS/EFLAGS 写反	核对 task_create：先 EFLAGS，再 CS，再 EIP，最后 8 个 pushad 槽
A 打印一下就卡死	EOI 发得太早，或换栈前未保存旧 esp	EOI 必须在换栈之后、popad 之前；先 mov [eax], esp 再 call c_irq0_handler
只跑一个任务，从不切换	换栈顺序写反，新 TCB 的 esp 被覆盖	用 Bochs 在 asm_irq0_handler 单步，确认 current_task 变化前后 esp 读写对象不同
运行一段时间后 #GP	任务栈溢出	增大 TASK_STACK_SIZE；检查 stack_magic 是否仍为 0x55AA55AA

---

七、本章小结

一句话收束本章机制：

每个任务一块私有栈存放寄存器快照；TCB.esp 记住快照在哪；时钟中断里先把旧 ESP 存进旧 TCB，再把 ESP 换成新 TCB 的值，最后 popad/iret——任务就能在任意指令边界被抢走，并在之后原址复活。

内核由此从静态控制台变成抢占式多任务内核（尚未使用硬件 TSS）。
