# 商用车多体动力学实战笔记｜第 2 篇：整车坐标系与刚体自由度建模

开篇碎碎念

周末难得不用去实验室加班，我妈就在客厅翻换季衣物。她收纳从来不爱分区域，袜子、秋衣、外套随便往柜子里堆，找一双去年的棉袜翻了半个钟头，嘴里不停碎碎念：“东西不摆固定位置，要用的时候全乱套。”

我一边帮她归置衣物一边苦笑，这不跟我平时建整车模型踩的坑一模一样。建模时坐标系乱设、基准不统一，最后仿真结果直接跑偏，轴荷、轮跳数据完全对标不上。中午给老家父亲打视频，他正在田里打理玉米地，说种庄稼行距、株距必须卡死固定坐标，差一点收成就受影响。

看着衣柜分好的格子，再想起田间整齐的垄沟，突然就想通：不管过日子、种地还是搭建整车动力学模型，统一基准坐标系是所有计算的底层根基。今天就把三套整车坐标系、多轴车刚体自由度、几何参数标定全套工程逻辑拆解清楚，新手建模 90% 的坐标报错，看完都能一次性规避。

同行共情

做底盘仿真的同行应该都深有体会：

1. 随便套用坐标系，轮心坐标、质心坐标输入整车参考系数值，结果仿真车轮直接飘出路面；
   2 惯性坐标系、车体系矢量直接混用，力与力矩方向完全反向，车辆一加速直接侧翻；

2. 分不清 2/3/4/5 轴车刚体数量，多轴商用车模型自由度配错，求解器持续发散，调试两三天找不到根源；

3. 欧拉角转换不理解万向节死锁，极限俯仰工况仿真直接报错终止。
   很多人上来直接调悬架、轮胎参数，忽略坐标系这个底层基础，到头来所有对标工作全部返工，浪费大量调试时间。

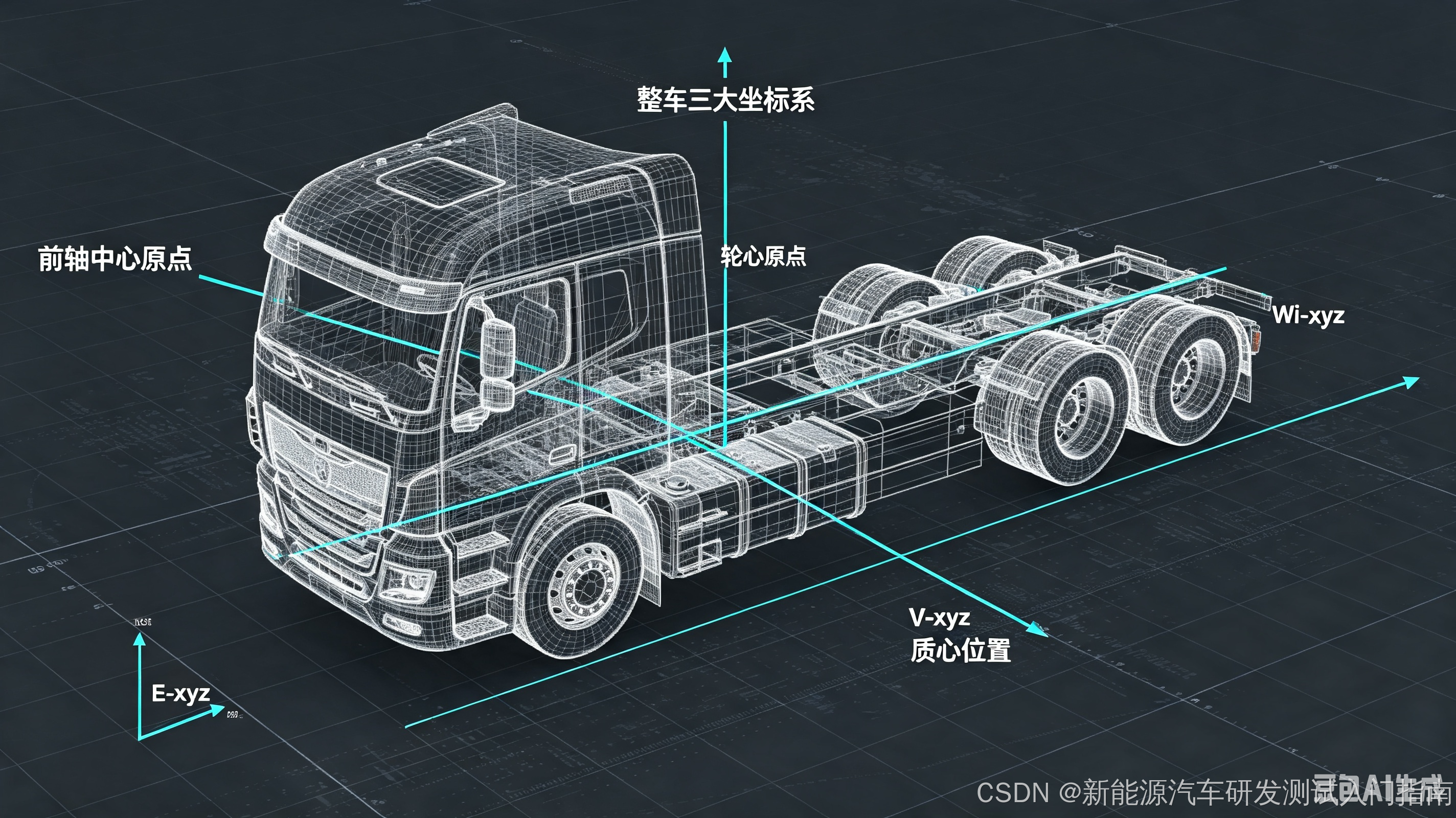

一、三大核心坐标系完整定义（工程通用标准）

整车动力学所有速度、力、位移、姿态计算全部依托三套正交坐标系，完全遵循 ISO 8855 国际标准，全程无软件专属定义，通用所有多体仿真工具。

1. 大地惯性坐标系 E-xyz

• 原点固定在路面，xy 平面为海拔 0 水平面，z 轴垂直地面向上；

• 用途：记录车辆全局位置、路面高程、外部风速、全局气动力；

• 核心特点：静止无旋转，所有绝对运动、全局矢量均在此系求解。

2. 车体参考坐标系 V-xyz

整车建模唯一参数录入基准，所有质心、铰接、悬架安装点全部基于此坐标系填写：

• 原点：车辆前轴中心点；

• x 轴：车辆前进正方向；

• y 轴：车辆左侧（人坐在车内往左）；

• z 轴：垂直 V 平面朝天向上；

• 适用：簧上质心坐标、各轴轴距、轮距、平衡悬架安装位置、动力总成安装点。

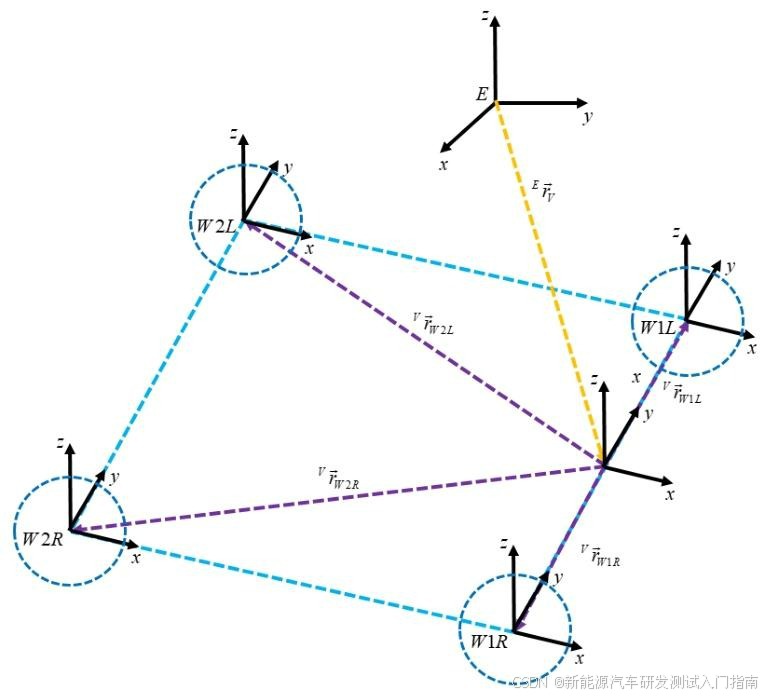

3. 轮心坐标系 Wi-xyz（i 区分左右前后车轮）

每根车轮独立坐标系，用于悬架轮跳、轮胎力解算：

• 原点：车轮几何中心；

• y 轴：左轮指向车辆外侧，右轮指向车辆内侧；

• z 轴垂直车轮平面向上；
  所有轮胎垂向载荷、侧向力、回正力矩都在轮心系下完成转换。

坐标系矢量转换规则

采用 Z-Y-X 内旋欧拉旋转矩阵完成车体系与大地系互相转换：

1. 大地转车体：${}^V{T}_E={(}^E{T}_V{)}^T$ 正交转置矩阵；

2. 车体侧倾 φ、俯仰 θ、横摆 ψ 三个欧拉角，可与车体三轴角速度互相换算；

3. 工程避坑：车辆正常行驶俯仰角不会接近 ±90°，万向节死锁仅理论存在，常规仿真无需特殊处理；

4. 所有力、速度矢量必须先转换至同一坐标系再叠加计算，不可跨系直接运算。

二、多刚体划分与自由度计算逻辑

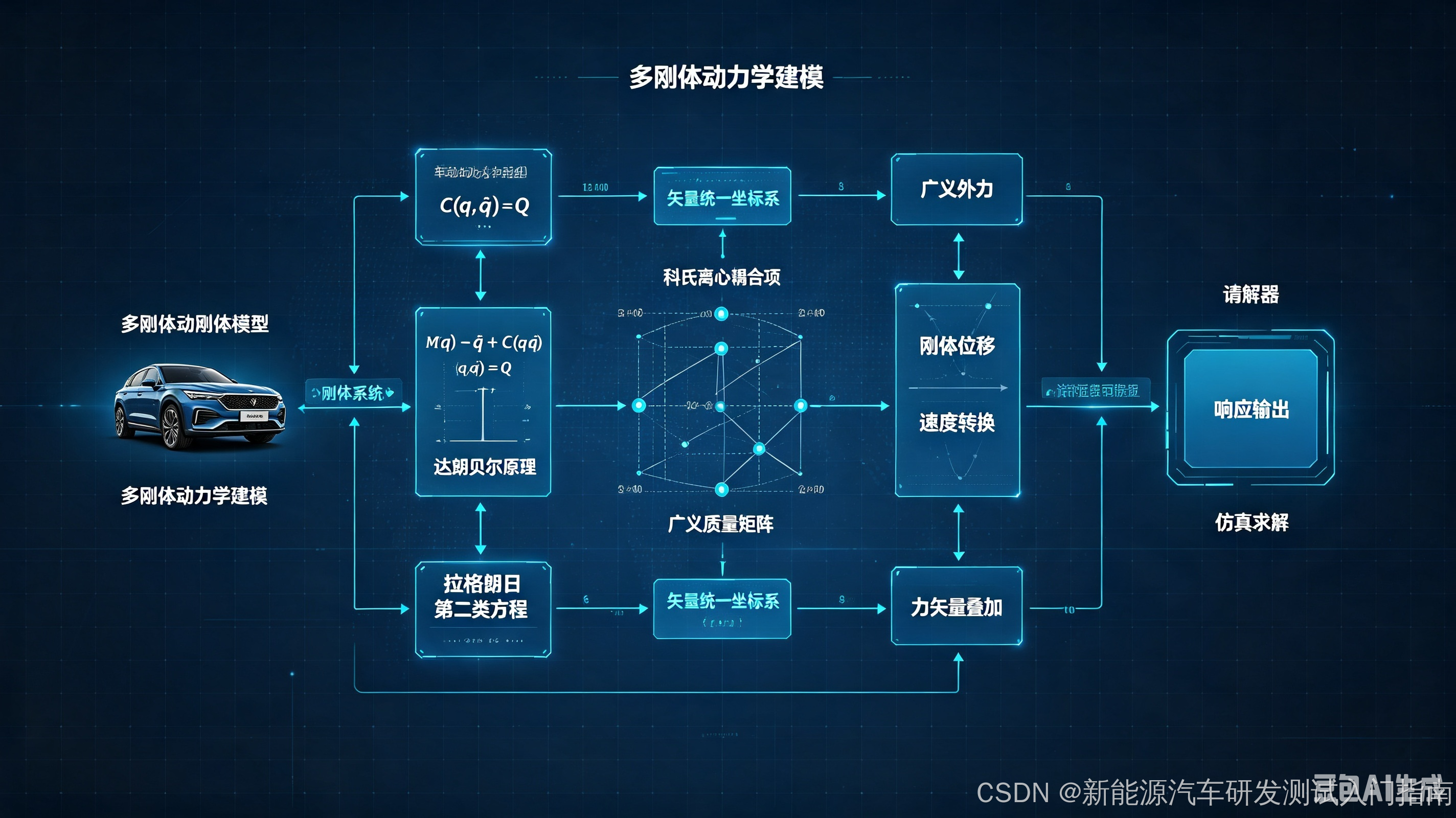

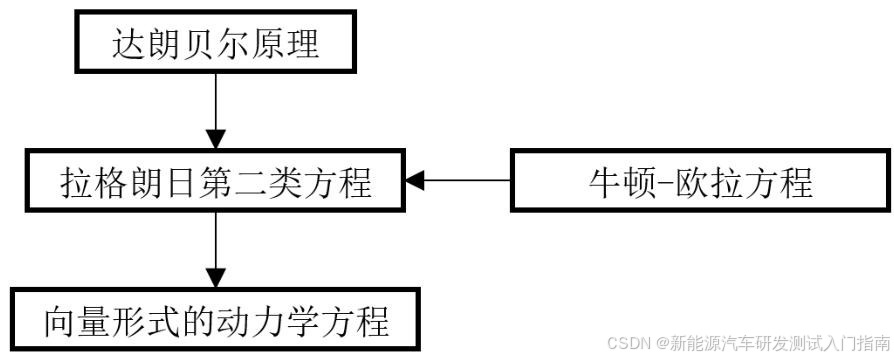

整套模型基于达朗贝尔原理 + 拉格朗日第二类方程搭建多体动力学方程组：
$M(\vec{q})\cdot \ddot{\vec{q}}+C(\vec{q},\dot{\vec{q}})=Q$
$M$：广义质量矩阵；$\vec{q}$：全部广义坐标；$C$：科氏离心耦合项；$Q$：轮胎、制动、空气广义外力。

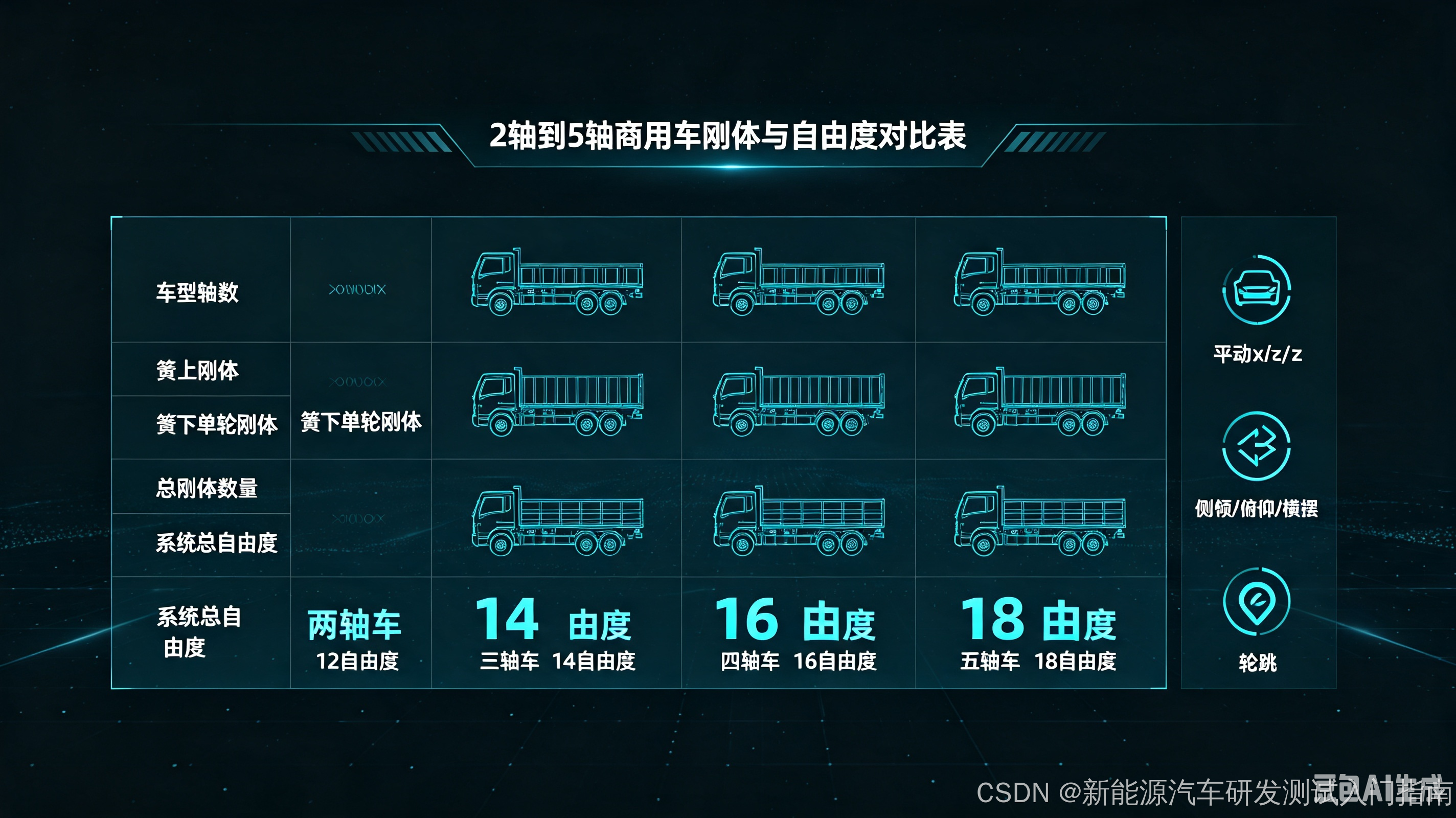

不同轴数商用车刚体 & 自由度对应表

车型轴数	簧上刚体	簧下单轮刚体总数	总刚体数量	系统总自由度
两轴车（4 轮）	1	4	5	12
三轴车（6 轮）	1	6	7	14
四轴车（8 轮）	1	8	9	16
五轴重型车（10 轮）	1	10	11	18

自由度拆分说明

1. 簧上质量固定 6 自由度：x/y/z 平动、侧倾 / 俯仰 / 横摆转动；

2. 每组车轮独立 1 个垂向轮跳自由度（仅上下跳动，无横向、纵向独立位移）；

3. 转向系统增加独立横拉杆 / 转向摇臂广义坐标；

4. 动力传动、离合器、变速箱为内部耦合自由度，不计入整车刚体自由度。

簧上 / 簧下质心与惯量建模规范

1. 簧上刚体：需要完整三轴坐标（PosX/PosY/PosZ）+6 个惯量张量参数（Ixx/Iyy/Izz/Ixy/Ixz/Iyz）；

2. 簧下载货刚体：支持多组附加载荷，通过平行移轴定理修正整体惯量，空载、满载仿真仅修改载荷质量与质心坐标，无需改动车体本体；

3. 簧下质量：仅需单轮质量 + 绕车轮转动惯量，无整车三轴惯量。

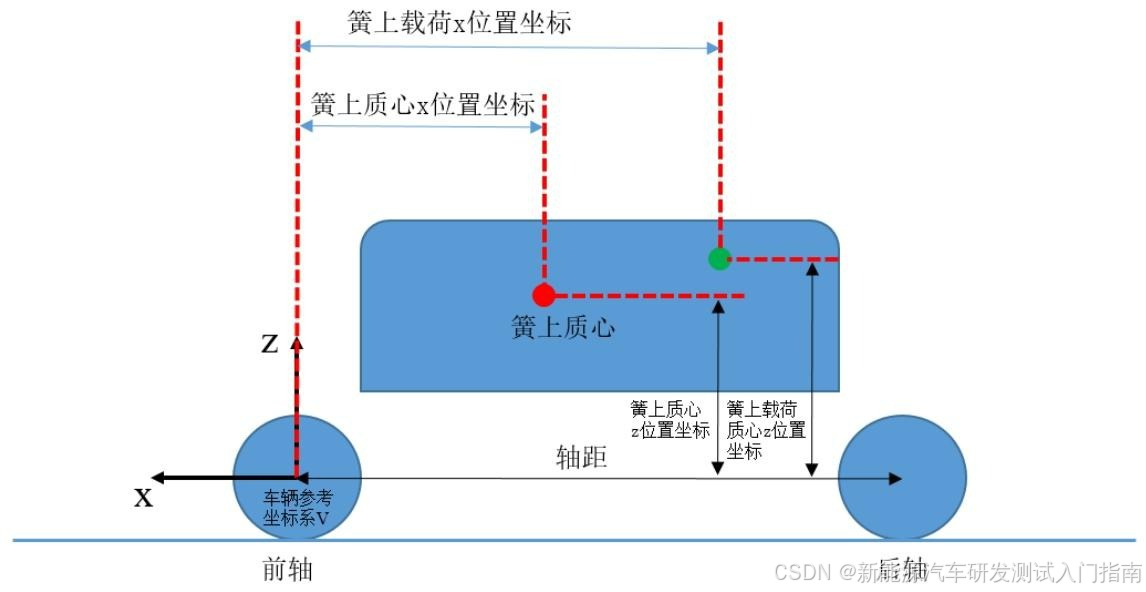

三、整车几何参数标定实操规范

所有几何参数统一单位 mm，全部基于车体 V 坐标系录入，核心参数分类：

1 轴距参数

WB_Ax2toAx1、WB_Ax3toAx1…… 各轴相对前轴的纵向距离，直接决定轴荷静态分配。

2 轮距参数

TrackWidth_Axle1~5，对应每根车轴左右轮横向间距，影响车辆侧倾稳定系数。

3 质心参数

Posx_CoG_VB/Posy_CoG_VB/Posz_CoG，簧上质心相对前轴中心位置，是平顺性、侧翻仿真核心参数。

4 铰接点坐标

牵引销、平衡悬架铰接、动力总成安装点，全部输入 V 系 xyz 坐标，坐标偏移会直接导致悬架 K 特性完全失真。

四、一线建模高频踩坑避坑专栏（5 条核心错误）

1. 坐标系混用：大地坐标数值直接填入车体质心，整车重心严重偏移，低速就出现非正常侧倾；
   解决：所有几何参数严格以前轴中心 V 系为基准，全局位置仅用于路面定位。

2. 欧拉角角速度转换公式遗漏，横摆角速度计算错误，弯道轨迹大幅偏移；
   解决：仿真初始化时强制转换车体角速度与欧拉角速率，不可直接等同。

3. 多轴车自由度配错，五轴模型只设置 16 个自由度，求解器持续发散；
   解决：建模前先对照轴数核对刚体、自由度对应表格。

4. 附加载荷未使用平行移轴定理修正惯量，满载平顺仿真结果失真；
   解决：多组载重刚体必须更新平移后完整惯量张量。

5. 轮心系 y 轴方向混淆，左右轮侧向力反向，转向回正力矩完全相反；
   解决：左轮 y 朝外、右轮 y 朝内，参数表格左右轮分开录入，禁止直接复制。


技术 + 生活双维度总结

技术总结

1. 三套坐标系是整车仿真底层基石，车体 V 坐标系为所有几何参数唯一录入基准；

2. 多轴商用车刚体、自由度随轴数固定对应，建模前先核对表格；

3. 欧拉角与角速度互相转换、正交旋转矩阵是矢量计算必备步骤；

4. 簧上、簧下、附加载荷惯量需按平行移轴定理修正，满载空载仿真区分标定。

生活小感悟

周末收拾衣柜、老家种地两件小事，刚好和建模底层逻辑相通：万事先定好统一基准，秩序建立后后续所有操作都会顺理成章。不管做仿真还是过日子，根基没理顺，后面再怎么补救都会持续出问题，先把底层规范做扎实，才会少走无数弯路。

互动提问

你搭建整车模型时，有没有因为坐标系、自由度配置错误，连续几天仿真发散？评论区聊聊踩过的坑，我会逐条回复给出排查思路。

下集预告

下一篇《第 3 篇：驾驶员纵向 PI + 预瞄横向最优控制模型》，结合全家自驾出游小故事，拆解 4 种仿真驾驶模式、自适应 PI 速度跟随、二次型预瞄路径跟踪全套算法，包含参数整定实操技巧。

---
