嵌入式开发笔记：USB通信软件配置完全指南——从驱动安装到应用开发

文章目录

1. 前言：硬件连上了，软件怎么配？

在嵌入式开发中，USB硬件电路设计完成、PCB打样回来、焊接好接口之后，真正的挑战才刚刚开始——软件层面的配置。

你可能会遇到这样的场景：把设备插上电脑，设备管理器里出现了“未知设备”；或者设备能被识别，但无法通信；又或者Windows上跑得好好的，换到Linux下就完全不认了。

USB通信的软件配置是一个系统工程，涉及设备枚举、驱动安装、固件描述符配置、操作系统驱动栈匹配等多个环节。任何一个环节出了问题，都会导致通信失败。

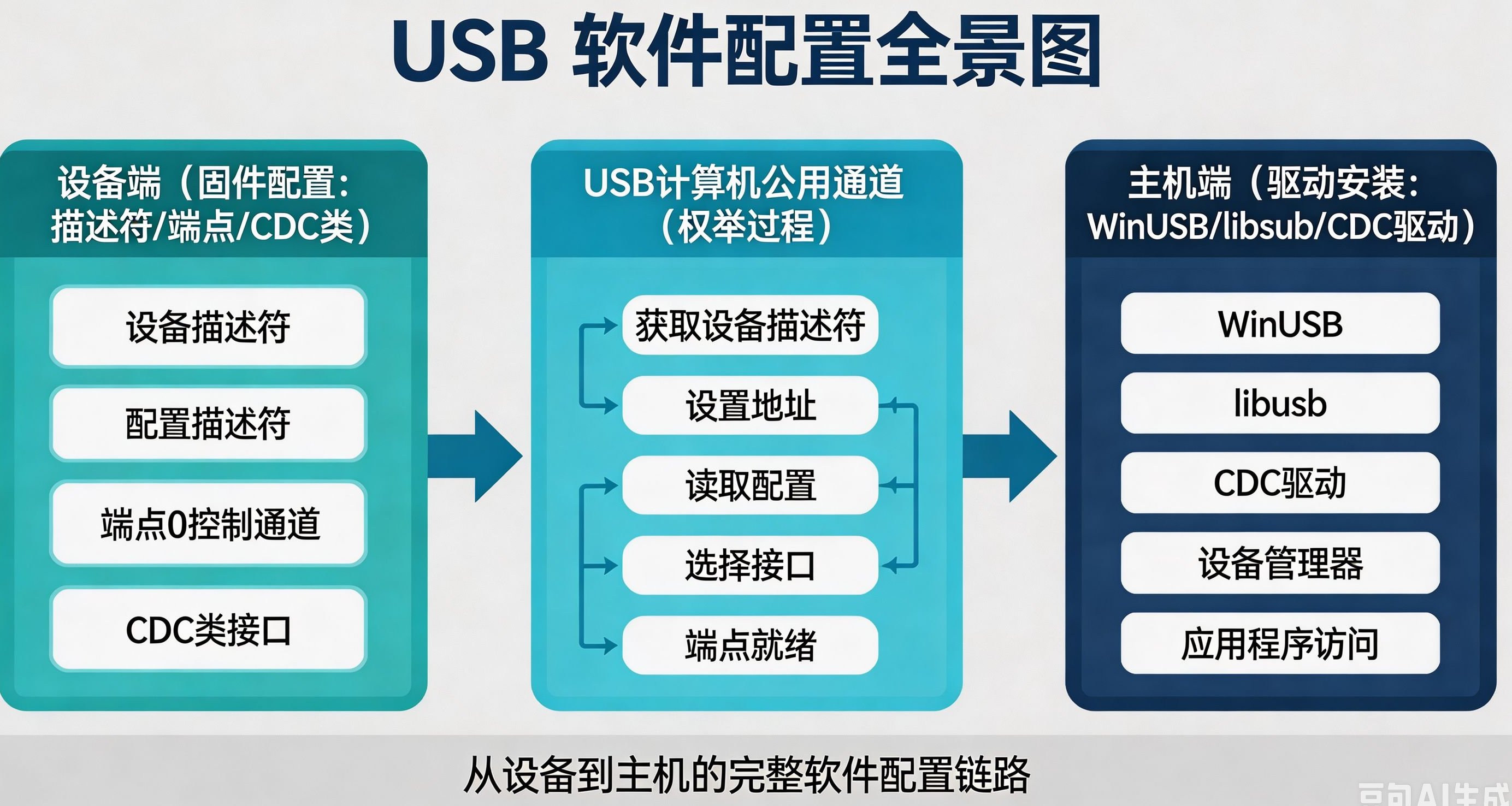

本文将从设备端到主机端、从固件到驱动、从Windows到Linux，系统讲解USB通信的软件配置全流程。全程不涉及硬件电路设计，纯软件配置实战。

在这里插入图片描述

2. USB通信的软件架构

2.1 主机端的驱动栈

在主机端（PC），USB通信依赖于一套层次分明的驱动栈。

以Windows为例，USB驱动栈从下到上大致为：

层级 组件 功能
硬件层 USB主机控制器（EHCI/xHCI） 物理层数据收发
总线驱动层 usbport.sys、usbhub.sys 端口管理、设备枚举、电源管理
类驱动层 usbstor.sys、hidclass.sys等 实现特定设备类的通用功能
客户端驱动层 用户自定义驱动 / WinUSB 与具体设备通信的应用层驱动

当USB设备插入时，PnP（即插即用）管理器会枚举设备、读取描述符，然后根据设备的VID/PID（厂商ID/产品ID） 和设备类代码，在系统中搜索匹配的驱动程序。

2.2 设备端的固件架构

在设备端（嵌入式MCU），USB通信由固件程序驱动。固件需要实现：

  1. USB协议栈：处理标准请求（GET_DESCRIPTOR、SET_ADDRESS等）
  2. 端点（Endpoint）管理：配置各端点的方向和传输类型
  3. 设备类请求处理：实现特定设备类（CDC、HID、MSC等）的功能

2.3 USB通信的标准流程

USB通信的软件流程可以概括为三个阶段：

阶段一：设备枚举。主机识别设备、获取描述符、分配地址。

阶段二：驱动加载。主机根据设备信息加载对应的驱动程序。

阶段三：数据传输。应用程序通过驱动与设备进行数据交换。

3. 设备枚举：USB通信的“第一步”

3.1 什么是枚举

枚举是USB设备上电后与主机建立通信的第一步。你可以把枚举理解为一个“入职面试”——主机（老板）对新插入的设备（新员工）进行一系列的“提问”，了解它的身份和能力。

主机通过发送标准请求（如GET_DESCRIPTOR、SET_ADDRESS）获取设备信息并分配地址。整个流程由主机主动发起，设备被动响应。

3.2 枚举的完整流程

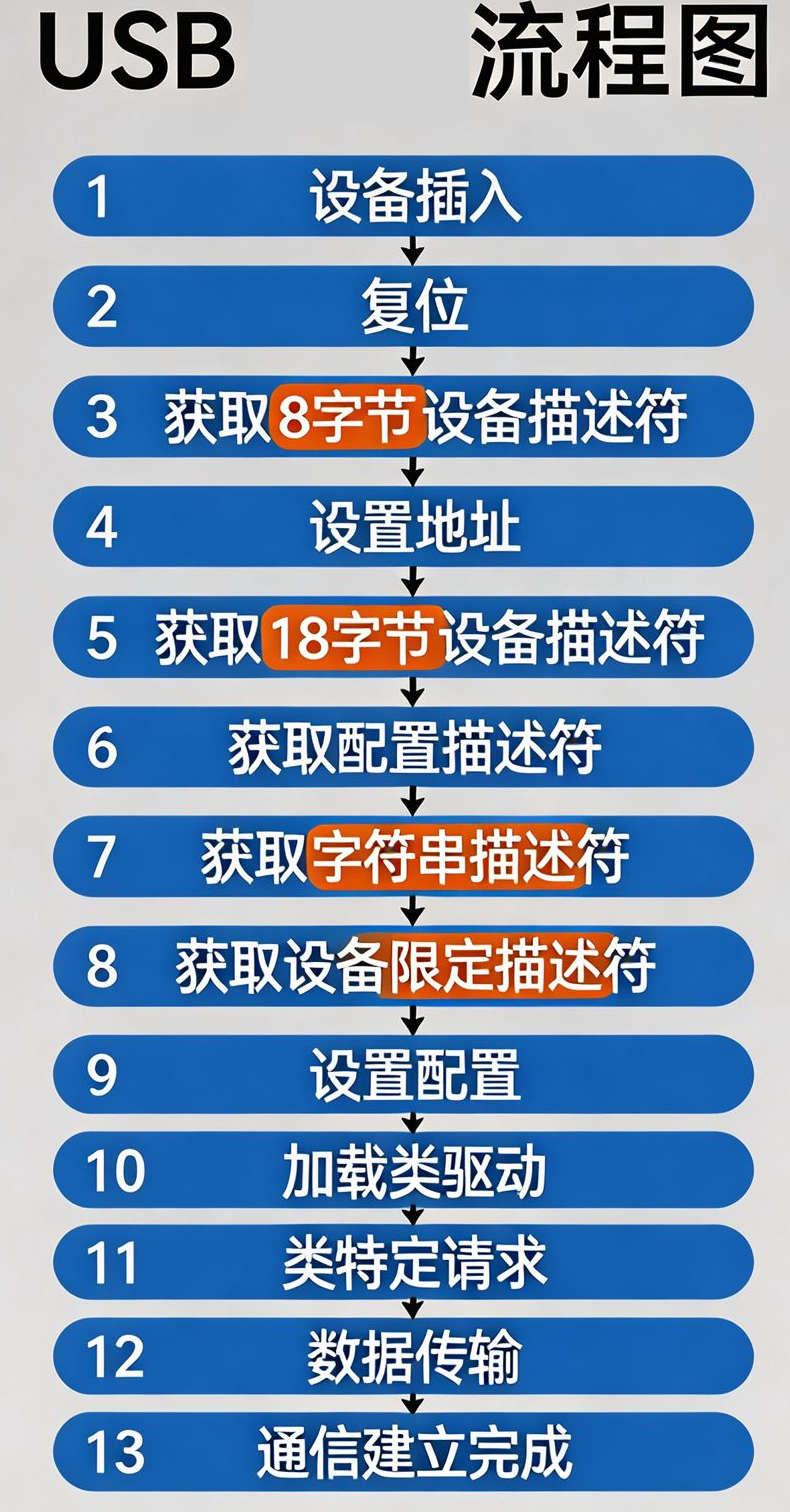

以下是USB枚举的标准步骤：

步骤1：设备插入与供电
设备接上USB线后上电，处于供电状态。

步骤2：主机检测设备插入
主机通过D+/D-的电平变化检测到设备插入。

步骤3：复位设备
主机对设备进行复位操作。

步骤4：获取设备描述符（8字节）
主机发送GET_DESCRIPTOR请求，获取设备描述符的前8字节。这8字节包含了设备的最大包长度信息，主机据此知道后续应该如何传输数据。

步骤5：设置设备地址
主机发送SET_ADDRESS请求，为设备分配一个1-127之间的唯一地址。

步骤6：获取完整设备描述符（18字节）
主机再次发送GET_DESCRIPTOR请求，获取完整的18字节设备描述符。

步骤7：获取配置描述符
主机获取配置描述符、接口描述符和端点描述符。这一步可能会获取多次。

步骤8：获取字符串描述符
主机获取设备相关的字符串描述符（如厂商名、产品名、序列号）。

步骤9：获取设备限定描述符
用于获取设备在其他速度模式下的信息。如果设备不支持，必须回复STALL。

步骤10：设置配置
主机发送SET_CONFIGURATION请求，对设备的端点进行配置。

步骤11：加载类驱动
主机根据接口描述符加载对应的类驱动程序（如CDC_ACM、HID、MSC等）。

步骤12：类特定请求
驱动加载完成后，执行该类相关的特定请求。

步骤13：数据传输
进入正常的数据流传输阶段。

在这里插入图片描述

3.3 描述符：USB设备的“身份证”

枚举过程中，主机获取的所有信息都以描述符（Descriptor） 的形式存在。描述符是USB通信的基石——主机通过它们决定加载哪个驱动程序、分配多少带宽和电源、以及理解数据的组织格式。

描述符类型 包含信息 作用
设备描述符 VID/PID、设备类、最大包长度 标识设备身份
配置描述符 接口数量、供电方式、最大功耗 描述设备的一种工作配置
接口描述符 接口号、设备类/子类/协议 描述一个功能（Function）
端点描述符 端点地址、传输类型、最大包大小 描述一个数据通道
字符串描述符 厂商名、产品名、序列号 提供人类可读的信息

💡 关键理解：一个USB设备可以有多个配置（Configuration），一个配置下可以有多个接口（Interface），一个接口下可以有多个端点（Endpoint）。这种层次结构让USB设备能够支持复杂的功能组合。

4. 设备端固件配置

4.1 USB协议栈的选择

在嵌入式MCU上实现USB通信，首先需要选择一个USB协议栈：

方案 特点 适用场景
厂商SDK自带协议栈 与芯片深度绑定、稳定性高、文档齐全 STM32（STM32CubeUSB）、NXP、Infineon等官方开发
开源协议栈（CherryUSB） 轻量级、支持多厂商MCU、活跃的社区支持 需要跨平台、轻量化的项目
RTOS自带协议栈 与操作系统深度集成 RT-Thread、Zephyr等RTOS环境

4.2 描述符的配置（以CDC虚拟串口为例）

对于最常见的CDC（通信设备类）虚拟串口设备，需要在固件中配置以下描述符：

（1）设备描述符：定义VID/PID、设备类（0x02表示CDC）、最大包长度等。

（2）配置描述符：定义接口数量（CDC通常需要2个接口：数据接口+控制接口）、供电方式等。

（3）接口描述符：定义每个接口的功能。CDC虚拟串口通常包含：

  • 接口0（控制接口） ：用于管理串口参数（波特率、数据位等）
  • 接口1（数据接口） ：用于实际的数据收发

（4）端点描述符：定义数据通道。CDC虚拟串口通常需要：

  • 端点1（IN） ：设备→主机的数据通道
  • 端点2（OUT） ：主机→设备的数据通道

（5）字符串描述符：定义厂商名、产品名和序列号。

4.3 端点0（控制端点）的处理

端点0是所有USB设备都必须实现的默认控制端点。在设备完成配置之前，只有端点0可用，主机通过端点0来发送命令、获取设备信息、配置设备。

固件必须正确处理端点0上的所有标准请求，包括：

  • GET_DESCRIPTOR：返回各种描述符
  • SET_ADDRESS：设置设备地址
  • SET_CONFIGURATION：选择配置
  • GET_CONFIGURATION：获取当前配置
  • CLEAR_FEATURE / SET_FEATURE：控制端点特性

💡 工程要点：端点0的最大包大小在设备描述符中定义。对于全速设备，通常为8/16/32/64字节；对于高速设备，通常为64字节。

4.4 CDC虚拟串口的特殊配置

CDC虚拟串口除了标准USB描述符外，还需要配置：

  1. CDC类特定请求：处理SET_LINE_CODING（设置波特率）、GET_LINE_CODING（获取波特率）、SET_CONTROL_LINE_STATE（设置DTR/RTS）等请求

  2. 数据缓冲管理：实现IN端点和OUT端点的数据收发回调函数

  3. 串口参数映射：将USB CDC的波特率、数据位、停止位、奇偶校验等参数映射到实际的UART外设配置

4.5 STM32 CubeMX配置示例

以STM32F407实现USB CDC虚拟串口为例：

  1. 在CubeMX中启用USB_OTG_FS外设，模式选择Device_Only
  2. 在Middleware中选择USB_DEVICE，Class选择Communication Device Class (Virtual Port COM)
  3. 配置USB中断优先级
  4. 生成代码后，实现CDC接收回调函数CDC_Receive_FS和发送函数CDC_Transmit_FS
  5. 编译烧录后，插入电脑即可识别为虚拟串口

5. Windows平台驱动配置

5.1 通用驱动方案对比

Windows下访问USB设备，主要有三种驱动方案：

方案 特点 适用场景
系统内置类驱动 Windows自带，免安装 CDC虚拟串口、HID设备、大容量存储等标准设备类
WinUSB 通用USB驱动，无需编写INF 自定义USB设备、批量/中断/同步传输
自定义驱动（KMDF/UMDF） 完全控制、功能最强大 需要特殊功能、性能要求极高的场景

5.2 CDC虚拟串口驱动安装

对于CDC虚拟串口设备，Windows通常会自动识别并安装usbser.sys驱动。

如果系统没有自动识别：

  1. 打开设备管理器，找到带黄色感叹号的“未知设备”
  2. 右键选择 “更新驱动程序”
  3. 选择 “浏览计算机以查找驱动程序软件”
  4. 选择 “从计算机的设备驱动程序列表中选择”
  5. 选择 “通用串行总线设备” → “USB串行设备”

如果仍然无法识别，可能需要安装芯片厂商提供的专用驱动（如CH340的CH341SER.EXE）。

5.3 CH340驱动安装

CH340是最常见的USB转串口芯片。驱动安装方法：

方法一（自动安装） ：

  1. 将CH340设备插入电脑USB口
  2. Windows会自动尝试安装驱动

方法二（手动安装） ：

  1. 访问南京沁恒微电子网站，下载CH340驱动
  2. 解压驱动包，找到CH341SER.EXE
  3. 右键 “以管理员身份运行”
  4. 点击 “安装” ，等待完成

验证：打开设备管理器 → 端口（COM和LPT），应能看到“USB-SERIAL CH340 (COMx)”。

⚠️ 常见问题：如果安装失败，可能是系统兼容性问题、驱动冲突或权限不足。尝试卸载旧驱动后重新安装，或更换USB线缆。

5.4 WinUSB驱动安装

对于自定义USB设备，WinUSB是最便捷的驱动方案。

方法一（使用Zadig工具） ：

  1. 下载并运行Zadig
  2. 选择目标USB设备
  3. 选择驱动为 WinUSB
  4. 点击 “Install Driver”

方法二（手动安装） ：

  1. 在设备管理器中右键点击设备 → 更新驱动程序
  2. 选择“浏览计算机以查找驱动程序软件”
  3. 选择“从计算机的设备驱动程序列表中选择”
  4. 选择 “WinUSB Device”

💡 原理说明：WinUSB使用Winusb.sys作为功能驱动，应用程序通过WinUSB API与设备通信。无需编写自定义INF文件即可完成安装。

5.5 自定义驱动开发（WDK）

如果需要开发自定义USB客户端驱动：

开发环境准备：

  1. 安装Visual Studio（勾选“C++桌面开发”）
  2. 安装Windows Driver Kit (WDK)
  3. 安装Windows SDK（版本10.0.19041.0+）

开发流程：

  1. 使用Visual Studio的USB驱动模板生成KMDF或UMDF驱动框架代码
  2. 实现驱动入口函数、设备添加回调、PNP和电源管理回调
  3. 实现读写、IO控制等分发函数
  4. 编写INF安装文件
  5. 编译、签名、安装

6. Linux平台驱动配置

6.1 Linux USB驱动框架

Linux USB子系统分为三层：

层级 组件 说明
主机控制器驱动（HCD） dwc2、ehci-platform等 直接操作硬件，芯片原厂通常已做好
USB核心层（USBCore） 内核核心部分 实现USB协议、管理总线，无需修改
设备驱动层 usb-storage、usbhid等 针对特定设备类，内核已集成大量通用驱动

对于嵌入式开发者，工作流程通常是：在设备树中正确描述USB控制器，然后在内核配置中启用对应的设备驱动。

6.2 内核USB支持配置

Linux内核需要启用USB支持：

# 在menuconfig中启用以下选项
Device Drivers → USB Support → <*> Support for Host-side USB
Device Drivers → USB Support → <*> EHCI HCD (USB 2.0) support
Device Drivers → USB Support → <*> xHCI HCD (USB 3.0) support

对于设备模式（Gadget），还需要启用：

Device Drivers → USB Support → USB Gadget Support → <*> USB Gadget Support

6.3 设备枚举与识别

设备插入后，可以通过以下命令查看枚举结果：

# 查看USB设备树
lsusb

# 查看详细设备信息
lsusb -v -d <vid>:<pid>

# 查看内核日志（观察枚举过程）
dmesg | tail -20

# 查看USB设备节点
ls /dev/bus/usb/

6.4 CDC虚拟串口驱动

CDC虚拟串口设备在Linux下使用cdc_acm驱动。

自动识别：大多数现代Linux发行版会自动加载cdc_acm驱动，设备节点为/dev/ttyACMx。

手动加载（如果未自动加载）：

sudo modprobe cdc_acm

权限配置：默认情况下，普通用户无法访问/dev/ttyACMx。可以通过添加用户到dialout组解决：

sudo usermod -a -G dialout $USER

6.5 udev规则配置

udev规则用于在设备插入时自动执行特定操作，如设置权限、创建符号链接。

创建规则文件：

sudo vim /etc/udev/rules.d/99-usb-device.rules

规则示例（为特定VID/PID的设备设置权限）：

SUBSYSTEM=="usb", ATTR{idVendor}=="1234", ATTR{idProduct}=="5678", MODE="0666"

重新加载规则：

sudo udevadm control --reload-rules
sudo udevadm trigger

对于FTDI等特定芯片，也可以创建规则允许普通用户访问：

SUBSYSTEM=="usb", ATTR{idVendor}=="0403", MODE="0666"

6.6 USB Gadget配置（设备模式）

当嵌入式Linux作为USB设备（Gadget）时，可以使用Configfs进行配置。

配置CDC虚拟串口（ACM）的示例：

# 挂载configfs
mount -t configfs none /sys/kernel/config

# 创建gadget
mkdir /sys/kernel/config/usb_gadget/g1
cd /sys/kernel/config/usb_gadget/g1

# 设置VID/PID
echo 0x1234 > idVendor
echo 0x5678 > idProduct

# 创建配置
mkdir configs/c.1
mkdir configs/c.1/strings/0x409
echo "CDC Serial" > configs/c.1/strings/0x409/configuration

# 创建功能（ACM）
mkdir functions/acm.usb0

# 关联功能到配置
ln -s functions/acm.usb0 configs/c.1

# 启用gadget
echo <udc_name> > UDC

7. 应用层USB通信库

7.1 libusb：跨平台的瑞士军刀

libusb是一个跨平台的、用户态的USB设备访问库。它绕过了操作系统自带的标准USB驱动，让开发者可以直接用代码和USB设备“聊天”，无需为每个设备编写内核驱动。

Linux下安装：

# Debian/Ubuntu
sudo apt install libusb-1.0-0-dev

# Fedora/RHEL
sudo dnf install libusbx-devel

Windows下安装：

  • 使用vcpkg：vcpkg install libusb
  • 下载预编译二进制，将libusb-1.0.dll放入C:\Windows\System32
  • 使用Zadig为设备安装WinUSB驱动

基本使用流程：

#include <libusb-1.0/libusb.h>

// 1. 初始化libusb
libusb_init(NULL);

// 2. 获取设备列表
libusb_device **devs;
ssize_t count = libusb_get_device_list(NULL, &devs);

// 3. 遍历设备，查找目标VID/PID
for (ssize_t i = 0; i < count; i++) {
    struct libusb_device_descriptor desc;
    libusb_get_device_descriptor(devs[i], &desc);
    if (desc.idVendor == 0x1234 && desc.idProduct == 0x5678) {
        // 找到目标设备
    }
}

// 4. 打开设备
libusb_device_handle *handle;
libusb_open(devs[i], &handle);

// 5. 进行数据传输...
// 6. 关闭设备、释放资源
libusb_close(handle);
libusb_free_device_list(devs, 1);
libusb_exit(NULL);

⚠️ 权限问题：在Linux下，普通用户直接访问USB设备会遇到“Permission denied”错误。解决方法：使用sudo运行，或配置udev规则。

7.2 libftdi1：FTDI芯片专用库

libftdi1是专门用于与FTDI芯片通信的开源库。

安装（Debian系）：

sudo apt install libftdi1-dev

设备枚举示例：

#include <ftdi.h>

struct ftdi_context *ftdi = ftdi_new();
struct ftdi_device_list *devlist;

// 查找所有FTDI设备
int count = ftdi_usb_find_all(ftdi, &devlist, 0, 0);
printf("Found %d FTDI devices\n", count);

7.3 WinUSB API（Windows原生）

对于Windows平台，可以直接使用WinUSB API与设备通信。

基本流程：

  1. 使用SetupDiGetClassDevs获取设备信息集
  2. 使用SetupDiEnumDeviceInfo枚举设备
  3. 使用SetupDiGetDeviceInterfaceDetail获取设备路径
  4. 使用CreateFile打开设备
  5. 使用WinUsb_Initialize初始化WinUSB
  6. 使用WinUsb_ReadPipe/WinUsb_WritePipe进行数据传输

8. 调试与排查工具

8.1 主机端调试工具

工具 平台 功能
设备管理器 Windows 查看设备状态、驱动信息、COM口号
lsusb Linux 查看USB设备树和描述符信息
dmesg Linux 查看内核日志，观察枚举过程
USB View Windows 查看详细的USB描述符信息
Wireshark + usbmon Linux USB数据包抓取与分析
Zadig Windows 驱动安装与替换
Bus Hound Windows USB总线监控

8.2 常见问题排查

问题 可能原因 解决方案
设备管理器显示“未知设备” 驱动未安装或描述符错误 安装对应驱动；检查固件描述符配置
CDC设备不显示COM口 cdc_acm驱动未加载或INF缺失 sudo modprobe cdc_acm；手动安装INF
libusb打开设备返回“Permission denied” 权限不足 使用sudo；配置udev规则
设备枚举到一半失败 描述符格式错误或端点0处理异常 检查固件中的描述符数据；用USB分析仪抓包
数据传输不稳定 端点配置错误或缓冲区溢出 检查端点最大包大小；增加缓冲区
CH340驱动安装失败 驱动冲突或权限问题 卸载旧驱动；以管理员身份运行

9. 总结

USB通信的软件配置是一项从设备端固件到主机端驱动、从底层协议栈到应用层API的系统工程。

配置环节 核心要点
设备端固件 正确配置描述符（设备/配置/接口/端点）；正确处理端点0的标准请求；实现设备类特定功能
Windows驱动 CDC设备用系统内置驱动；自定义设备用WinUSB（Zadig安装）；特殊需求开发WDK驱动
Linux驱动 内核启用USB支持；cdc_acm自动识别；udev配置权限；Configfs配置Gadget模式
应用层通信 libusb跨平台通用；libftdi1专用于FTDI芯片；WinUSB API用于Windows原生开发

核心原则：

  1. 枚举是第一步：设备必须正确响应主机的标准请求，才能被识别
  2. 描述符是身份证：描述符的任何错误都会导致枚举失败
  3. 驱动匹配靠VID/PID：确保固件中的VID/PID与驱动INF中的一致
  4. 权限是Linux的坑：配置udev规则解决普通用户访问问题
  5. 调试工具是救星：lsusb、dmesg、设备管理器是排查问题的第一道防线

掌握USB通信的软件配置，你就能从“硬件连上但系统不认”进阶到“插上就能用、想怎么通信就怎么通信” 。

📚 参考资料

  • USB 2.0规范（USB-IF）
  • Windows驱动程序工具包（WDK）文档
  • Linux内核USB子系统文档
  • libusb官方文档
  • STM32CubeMX USB设备配置指南
  • CherryUSB开源协议栈文档
