零知派——STM32驱动BNO086九轴IMU的菜单交互运动姿态仪表盘

lingzhilab

75人浏览 · 2026-07-25 17:22:40

lingzhilab · 2026-07-25 17:22:40 发布

随着可穿戴设备与人机交互产品对姿态感知需求的不断提升，九轴IMU传感器在头戴设备、运动手环、机器人导航等场景中的应用日益广泛。目前市面上不少DIY级姿态监测项目的显示界面停留在简单数值罗列，既不直观也缺乏面向真实使用场景的容错设计。本项目为嵌入式姿态监测提供了一种界面友好、具备软件总线自愈能力、且数据可信度有明确视觉提示的低成本解决方案

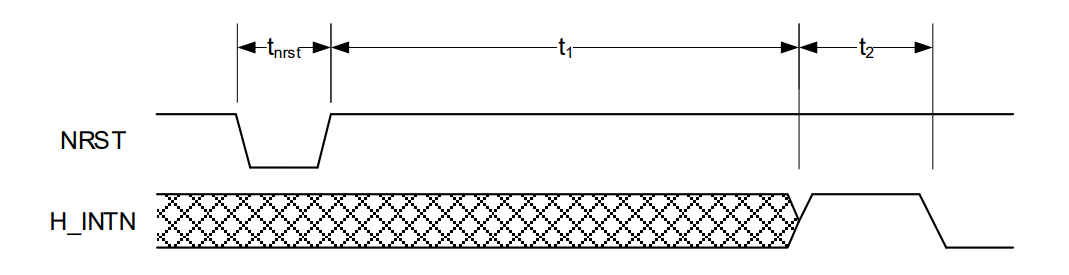

Q1：为什么BNO086必须接硬件RST？

Q2：Step和Stability拆成独立页面后问题消失，混在一起为何不行？

Q3：RAW Readings页面一直没有数据，但I2C能扫到地址？

项目概述

本项目基于零知派标准板（主控STM32F103RBT6），驱动BNO086九轴传感器（加速度计+陀螺仪+磁力计+内置ARM Cortex-M0传感器融合核心），配合ST7789 240×240 SPI显示屏，做成一个类似智能手表的运动姿态仪表盘，与上位机VOFA+联调，实时输出姿态曲线。双按键长按/短按组合实现菜单导航、页面切换、Tare置零、黑屏休眠/唤醒

项目难点

问题描述：重新烧录代码后系统卡死，串口只打印到" 按键中断已挂载 "就没有下文，只有给BNO086单独断电才能恢复

解决方案： 在set_scl()中增加有限次数等待，超时后放弃并置位超时标志；新增i2cBusRecovery()标准总线恢复流程——手动发送9个SCL时钟脉冲，强制让卡住的从机释放总线

一、系统接线部分

1.1 硬件清单

组件	型号/规格	数量	说明
主控板	零知派标准板（STM32F103RBT6）	1	核心控制器
IMU传感器	BNO086九轴姿态传感器	1	I2C接口，地址0x4B
显示屏	ST7789 240×240 SPI TFT	1	四线SPI接口
按键	轻触开关	2	NEXT和ACT按键
电源	USB 5V / 3.3V LDO	1	系统供电
连接线	杜邦线/排线	若干	硬件连接

1.2 接线方案表

所有引脚定义以Config.h代码为准，请严格对照代码定义接线，不得随意更改

外设	引脚	零知派STM32F103引脚	功能说明
BNO086 I2C	SCL	A5	I2C时钟线（软件I2C）
	SDA	A4	I2C数据线（软件I2C）
	INT	D5	中断引脚（硬件连接后启用）
	RST	D6	硬件复位引脚（解决断电依赖）
ST7789 SPI	CS	D10	片选信号
	DC	D2	数据/命令选择
	RST	D4	显示屏硬件复位
	SCK	D13	SPI时钟
	MOSI	D11	SPI数据
按键	NEXT	D0	短按：菜单下移/页面切换；长按：休眠
	ACT	D1	短按：确认进入/Tare置零；长按：返回/关于
调试	TX	D7	串口发送（Serial）
	RX	D8	串口接收（Serial）

ST7789接线提示：ST7789直插零知派标准板的TFT扩展引脚，无需单独接线

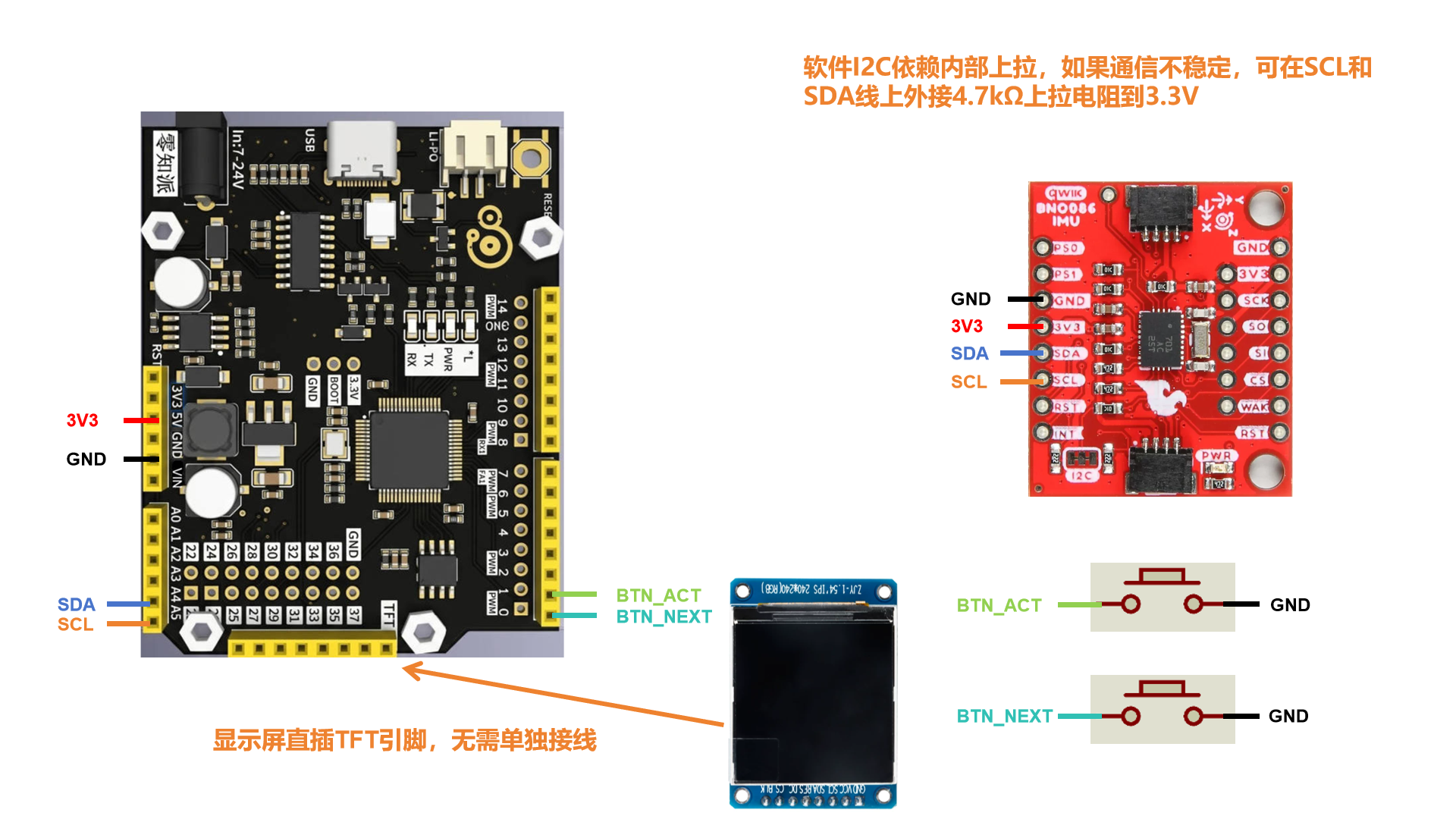

1.3 连接示意图

BNO086的INT和RST必须接，硬件RST是解决"必须断电才能恢复"问题的根治方案，INT用于中断模式提高通信可靠性

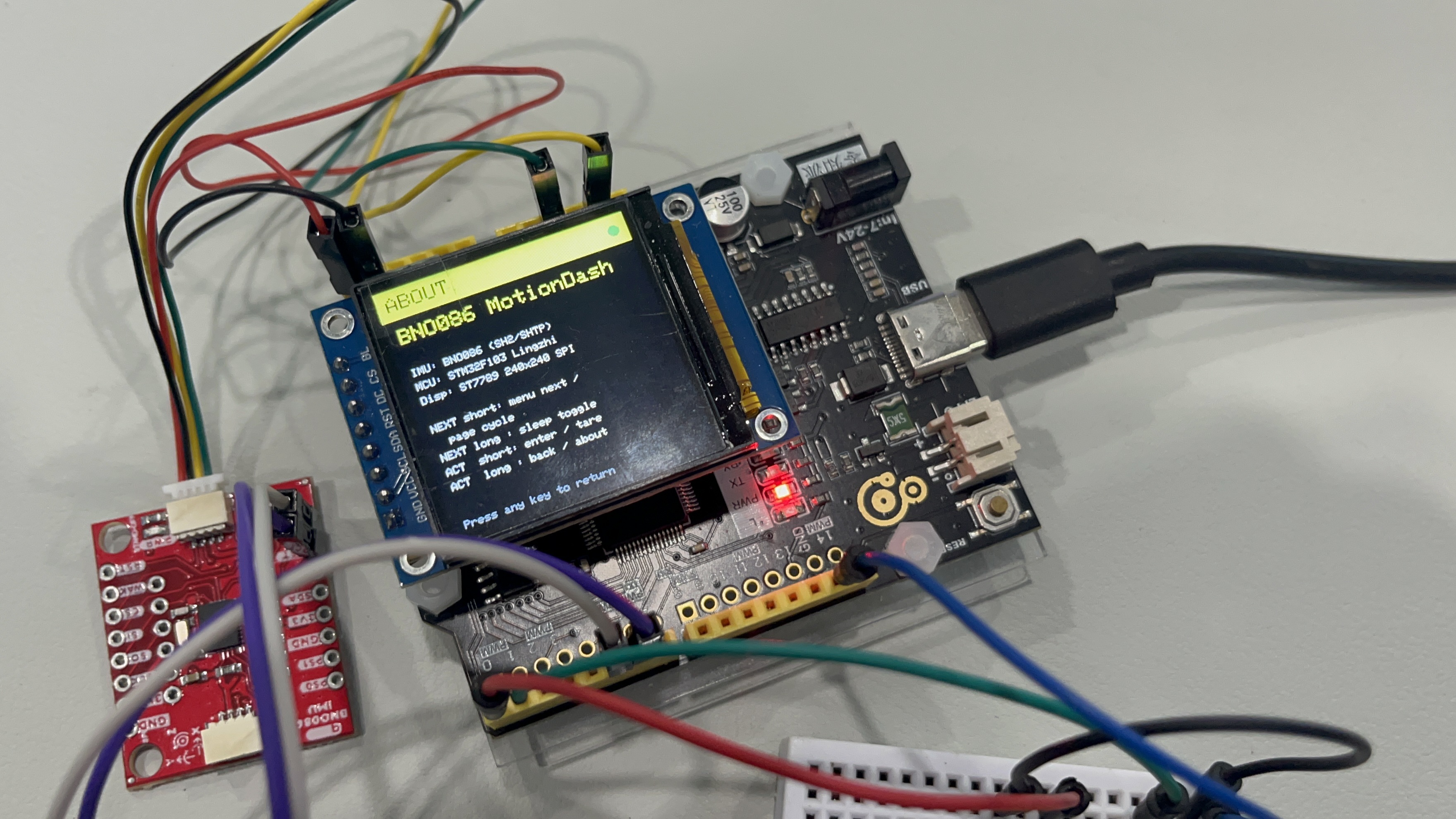

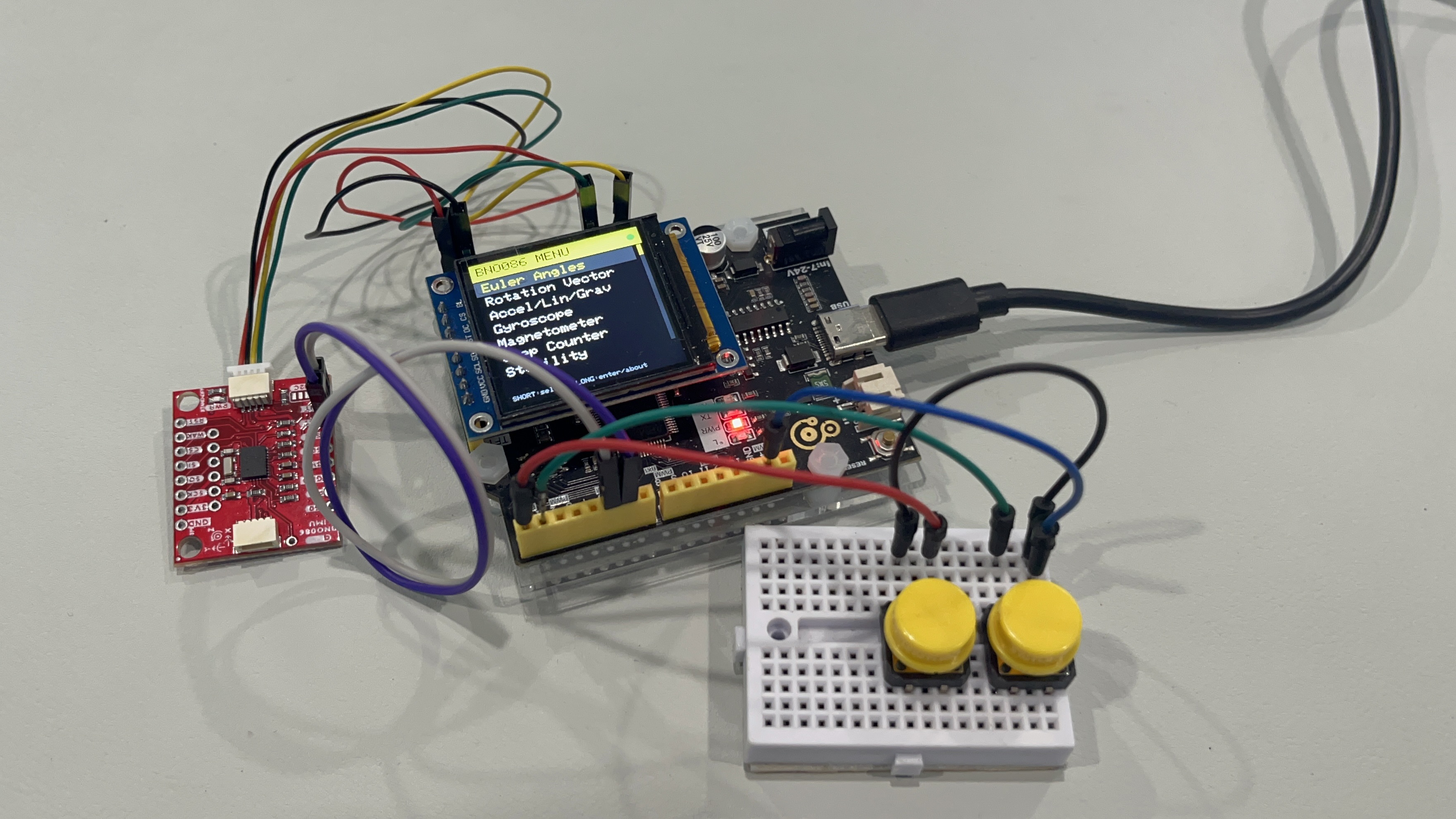

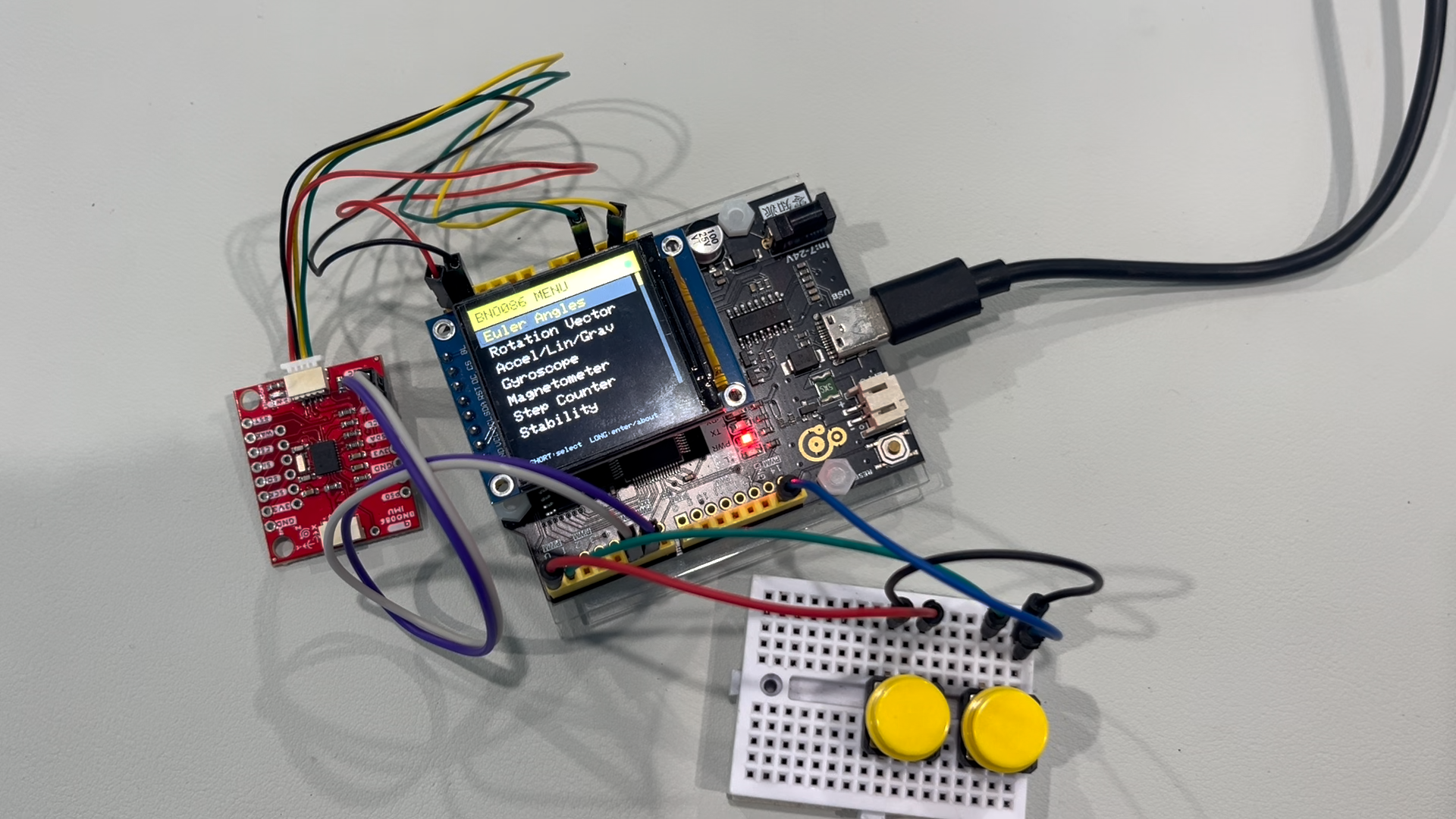

1.4 具体接线图

两个按键各接一个GPIO（D0和D1）到GND，利用内部上拉，按下为低电平

二、安装与使用部分

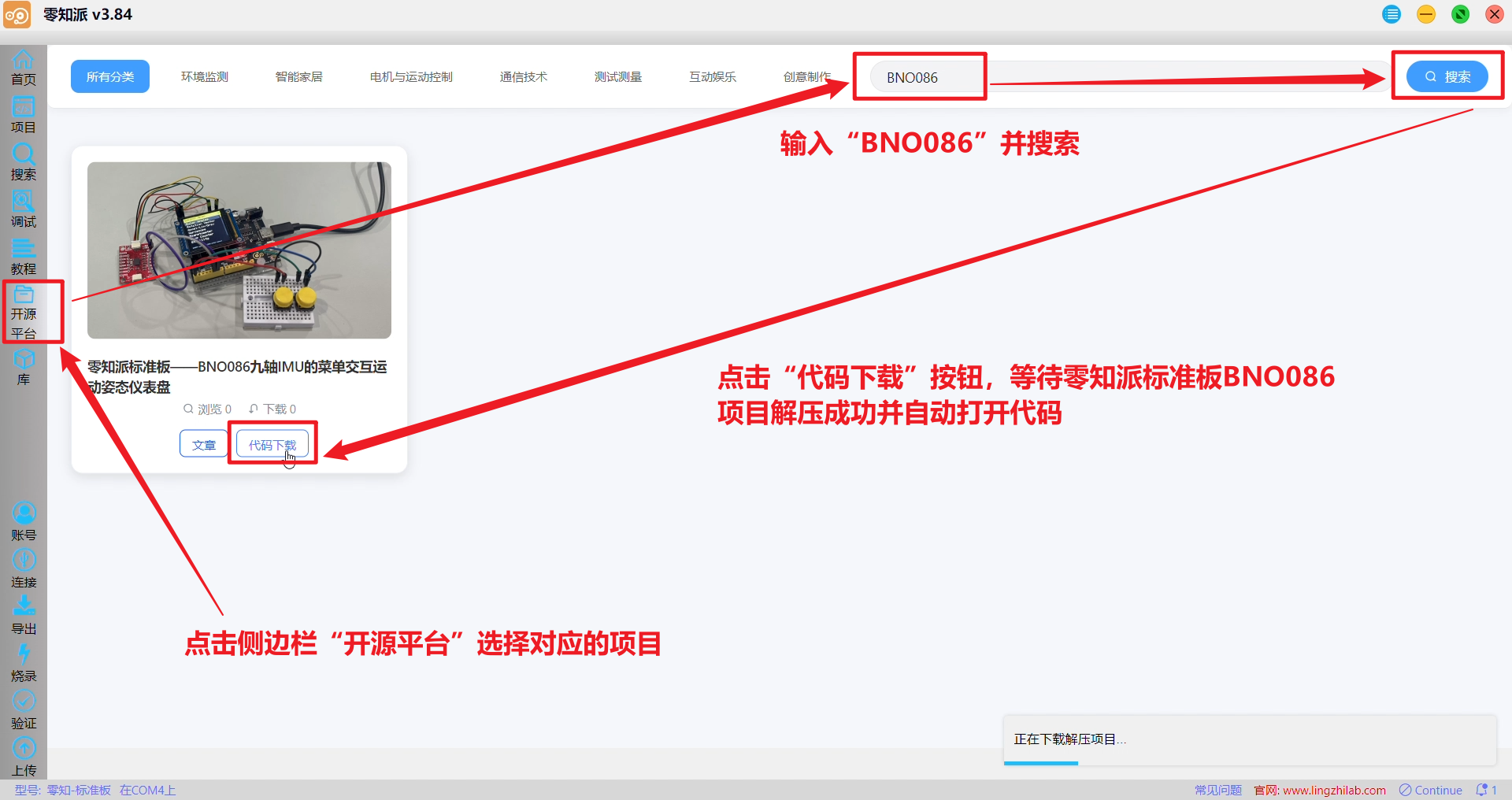

2.1 开源平台-输入"BNO086"并搜索-代码下载自动打开

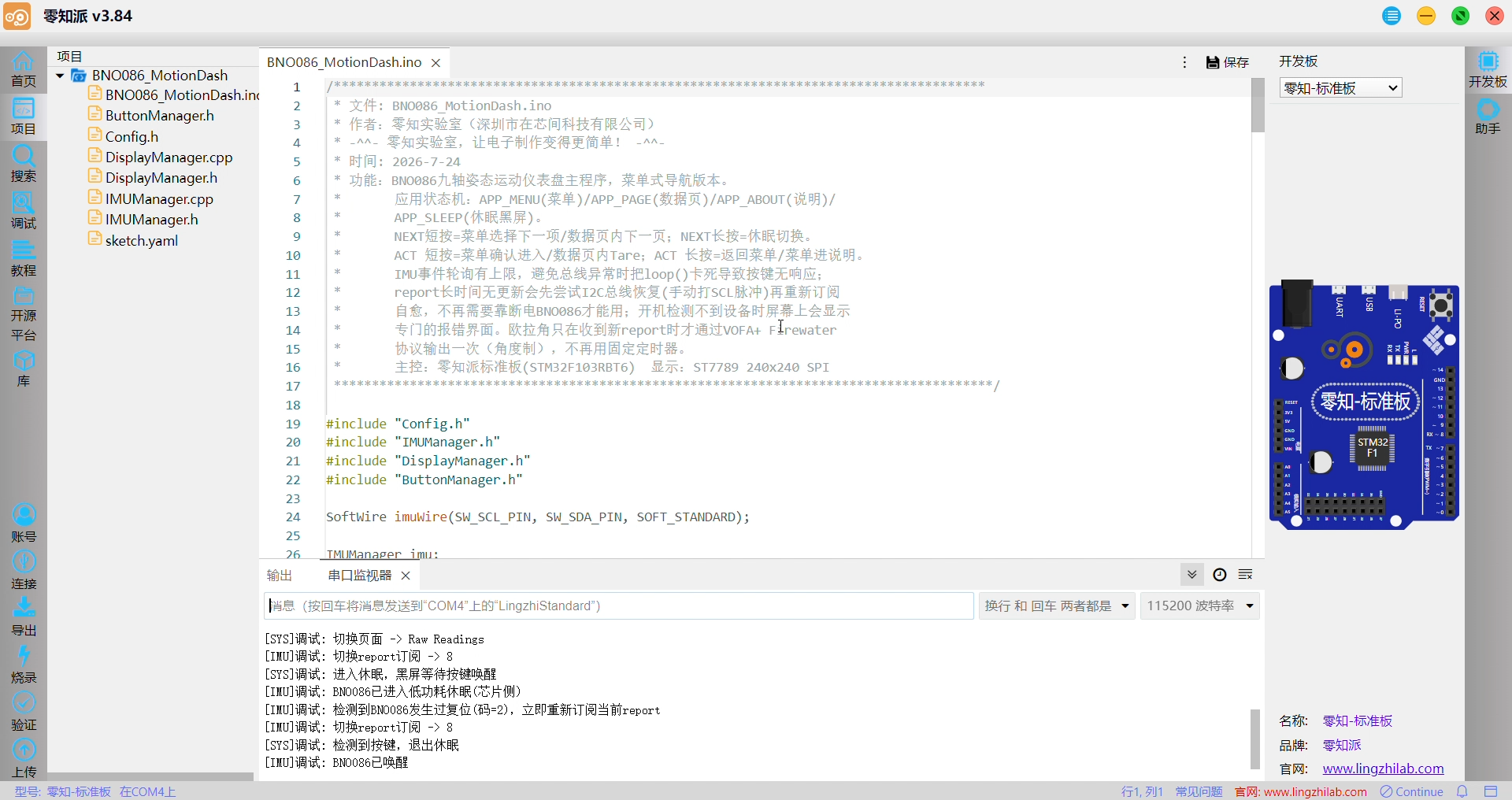

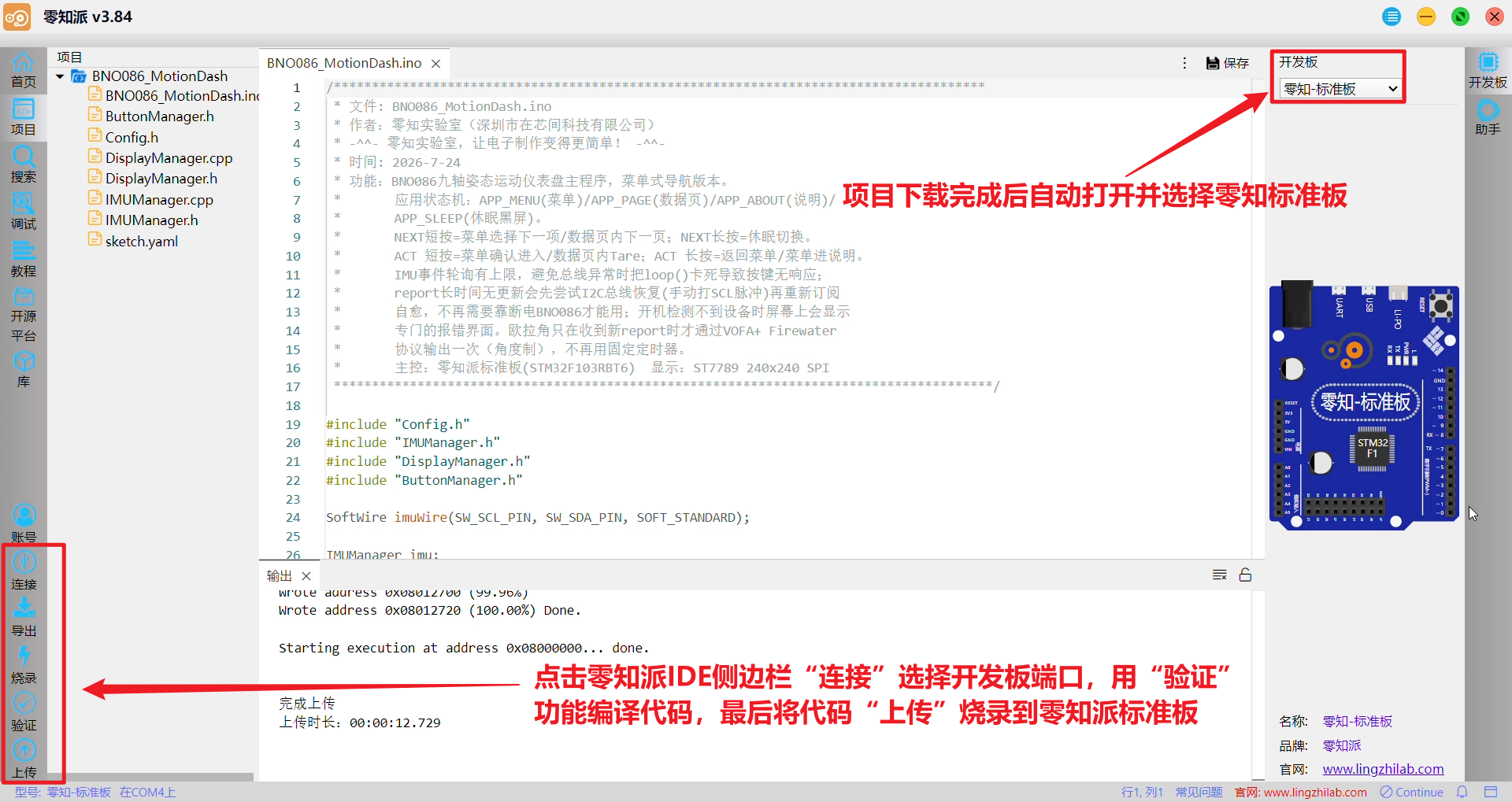

2.2 连接-验证-上传

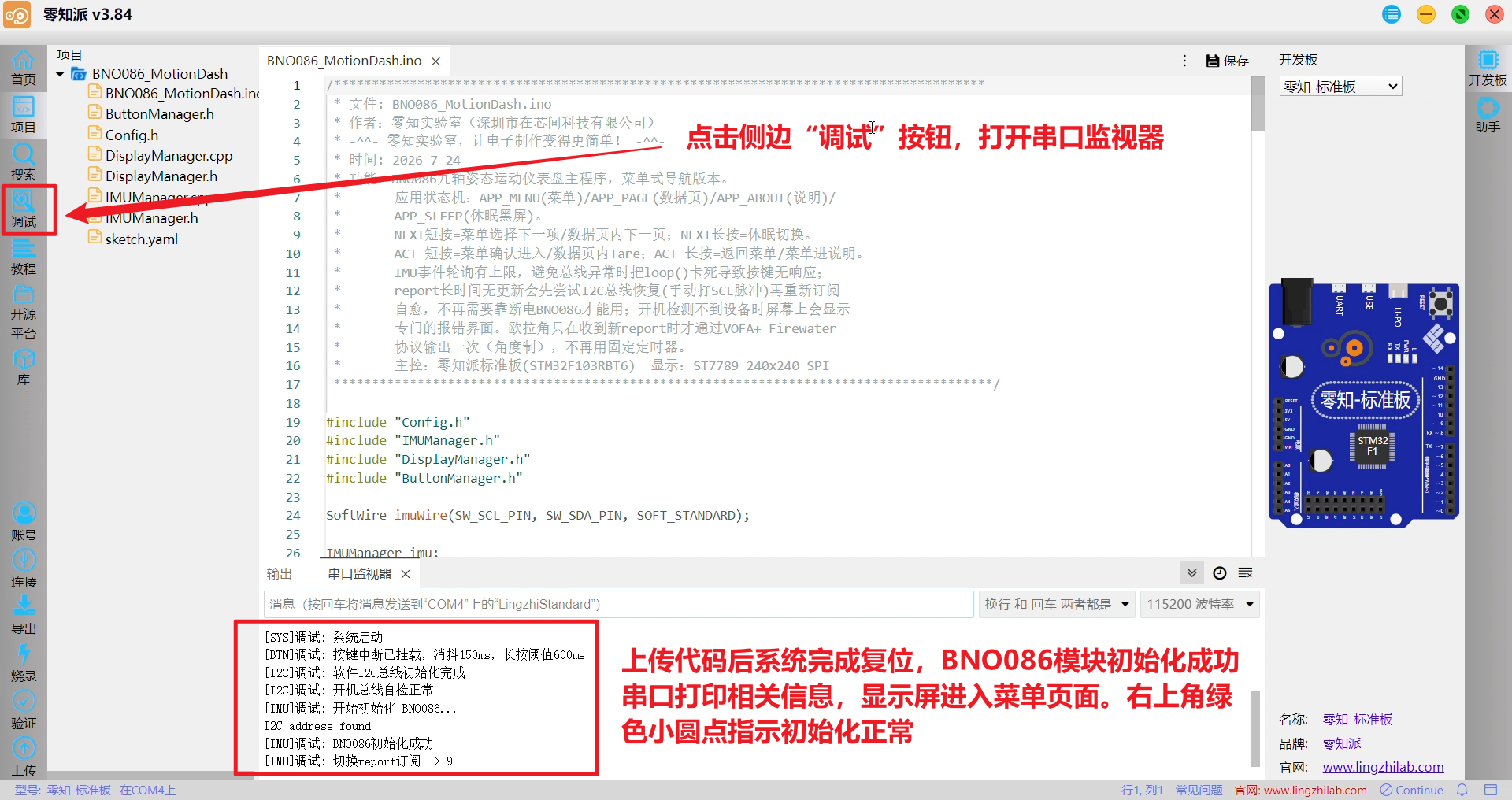

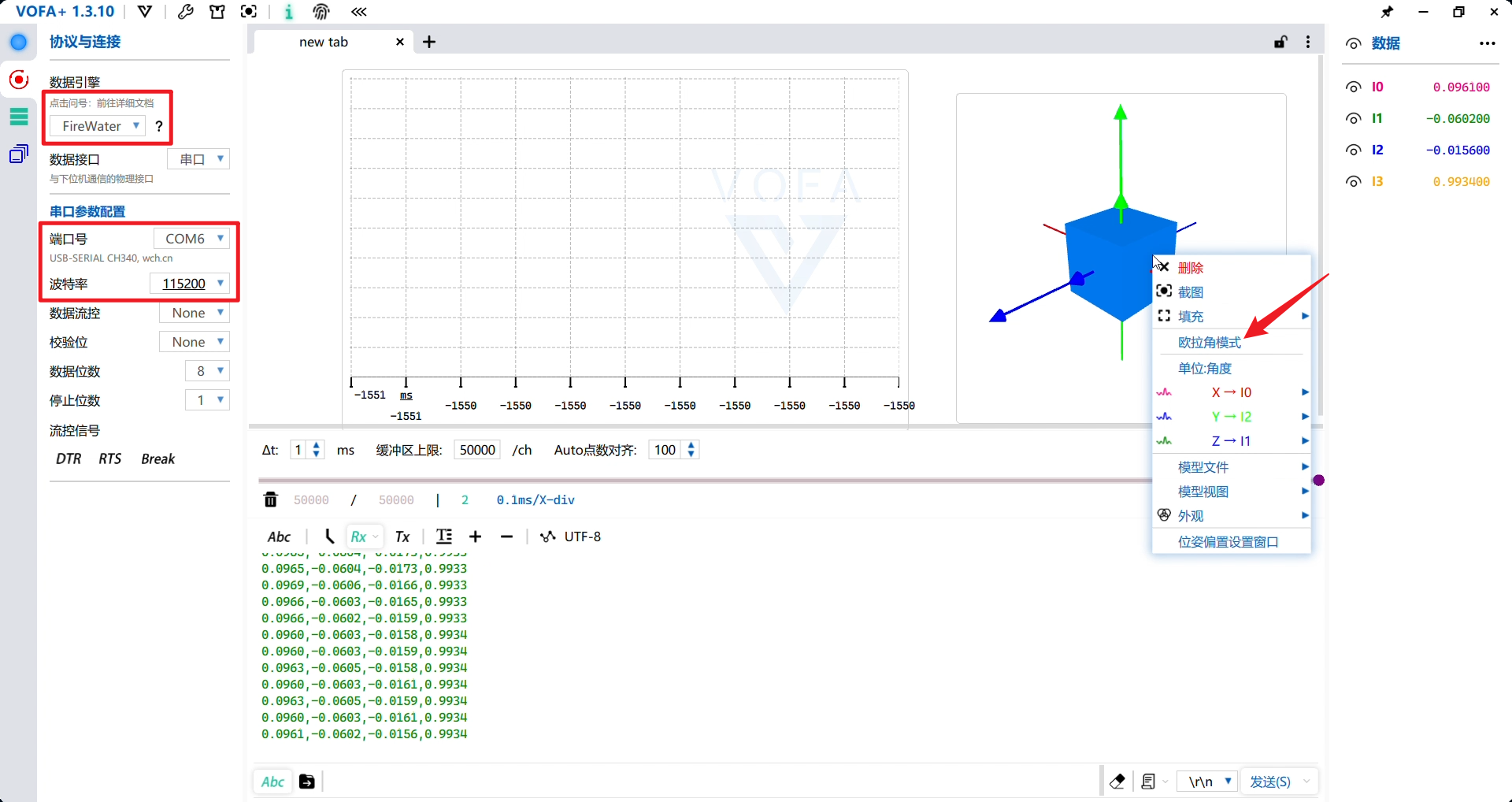

2.3 调试-串口监视器

三、代码讲解部分

本项目代码采用模块化设计，主要包含以下核心模块：Config全局引脚定义、IMUManager传感器驱动封装、DisplayManager显示封装、ButtonManager按键中断消抖、BNO086_MotionDash主程序应用状态机

3.1 按键长短按区分

按键模块是整个交互系统的基础。使用CHANGE中断同时捕获按下和松开两个边沿：

void onInterrupt() {
    uint32_t now = millis();
    bool pressed = (digitalRead(_pin) == LOW);

    // 消抖：150ms内的边沿跳变忽略
    if (now - _lastEdge < BTN_DEBOUNCE_MS) {
        _lastEdge = now;
        return;
    }
    _lastEdge = now;

    if (pressed) {
        _pressStart = now;
        _isPressed = true;
    } else {
        // ★ 关键：没有对应按下边沿的释放边沿直接丢弃
        // 防止噪声导致_pressStart=0被误判为超长按
        if (!_isPressed) return;
        _isPressed = false;
        uint32_t duration = now - _pressStart;
        if (duration >= BTN_LONGPRESS_MS) _pendingLong = true;
        else _pendingShort = true;
    }
}

消抖窗口BTN_DEBOUNCE_MS=150，长按阈值BTN_LONGPRESS_MS=600

3.2 按需订阅驱动

// page传PAGE_COUNT表示"心跳模式"：只开一路低速旋转矢量，用于菜单/关于页
// 持续确认连接状态；传具体页面则只订阅该页需要的report。
void IMUManager::enableForPage(DashPage page) {
  if (page == _currentEnabledPage) return;
  disableAllOptional();
  dbg("IMU", "切换report订阅 -> " + String((int)page));

  switch (page) {
    case PAGE_COUNT: // 心跳模式
      _imu.enableRotationVector(200);
      break;
    case PAGE_EULER:
    case PAGE_ROTATION_VECTOR:
      _imu.enableRotationVector(20);
      break;
    case PAGE_ACCEL_GROUP:
      _imu.enableAccelerometer(50);
      delay(2);
      _imu.enableLinearAccelerometer(50);
      delay(2);
      _imu.enableGravity(50);
      break;
    case PAGE_GYRO_GROUP:
      _imu.enableGyro(20);
      delay(2);
      _imu.enableUncalibratedGyro(20);
      break;
    case PAGE_MAGNETOMETER:
      _imu.enableMagnetometer(50);
      break;
    case PAGE_STEP:
      _imu.enableStepCounter(200);
      break;
    case PAGE_STABILITY:
      _imu.enableStabilityClassifier(200);
      break;
    case PAGE_ACTIVITY_CLASSIFIER:
      _imu.enableActivityClassifier(200, 0x1F); // 与Example_07一致的掩码，之前用0x1FF未经验证
      break;
    case PAGE_RAW_READINGS:
      // 官方Example_11_RawReadings里raw report始终是和校准版成对使能的，
      // 之前只开了raw版，BNO086内部很可能不产出数据，这是导致该页拿不到
      // 数据、一直"长时间无更新"的根因，这里照官方示例改成成对使能。
      // 另外数据手册2.1.1节明确写了"raw版请求速率不能快于其挂靠的校准版"，
      // 之前raw设的是20ms(50Hz)比校准版50ms(20Hz)还快，属于不被支持的配置，
      // 这里统一成raw和校准版同速率，符合手册要求
      _imu.enableAccelerometer(50);
      delay(2);
      _imu.enableRawAccelerometer(50);
      delay(2);
      _imu.enableGyro(50);
      delay(2);
      _imu.enableRawGyro(50);
      delay(2);
      _imu.enableMagnetometer(50);
      delay(2);
      _imu.enableRawMagnetometer(50);
      break;
    default:
      break;
  }
  _currentEnabledPage = page;
}

void IMUManager::forceResubscribe(DashPage page) {
  dbg("IMU", "检测到report长时间无更新，尝试重新订阅自愈");
  _currentEnabledPage = (DashPage)255; // 打破"page相同就跳过"的判断，强制重新走一遍
  enableForPage(page);
}

每次切页面都要先disableAllOptional()全部关闭再按需打开，这是为了让软件I2C总线上永远只有"当前页面需要的那一路"数据在跑，避免多路report交织导致读串

3.3 数据快照结构

IMUManager内部只维护一份最新数据快照，新数据到达直接覆盖旧值，不排队

// 统一的数据快照结构：Sensor侧只写，Display侧只读
// 采用"覆写式"更新而非队列，因为显示只关心"当前最新值"
struct IMUSnapshot {
  // 旋转矢量 / 欧拉角（roll/pitch/yaw已换算成角度，不是弧度）
  float qI = 0, qJ = 0, qK = 0, qReal = 0, qRadAcc = 0;
  uint8_t qAccuracy = 0;
  float roll = 0, pitch = 0, yaw = 0;

  // 加速度 / 线性加速度 / 重力
  float accX = 0, accY = 0, accZ = 0; uint8_t accAcc = 0;
  float linX = 0, linY = 0, linZ = 0; uint8_t linAcc = 0;
  float gravX = 0, gravY = 0, gravZ = 0; uint8_t gravAcc = 0;

  // 陀螺仪（校准 + 未校准偏置）
  float gyroX = 0, gyroY = 0, gyroZ = 0; uint8_t gyroAcc = 0;
  float ugyroX = 0, ugyroY = 0, ugyroZ = 0;
  float biasX = 0, biasY = 0, biasZ = 0;

  // 磁力计
  float magX = 0, magY = 0, magZ = 0; uint8_t magAcc = 0;

  // 计步 / 稳定性 / 活动分类
  uint16_t stepCount = 0;
  uint8_t stability = 0;      // 0 unknown 1 on-table 2 stationary 3 stable 4 motion
  uint8_t activity = 0;
  uint8_t activityConfidence[9] = {0};

  // 原始读数
  int16_t rawAX = 0, rawAY = 0, rawAZ = 0;
  int16_t rawGX = 0, rawGY = 0, rawGZ = 0;
  int16_t rawMX = 0, rawMY = 0, rawMZ = 0;

  // 系统状态
  bool wasReset = false;
  uint8_t resetReason = 0;
  uint32_t lastUpdateMs = 0;
};

弧度转角度

_snap.qI = _imu.getQuatI();
_snap.qJ = _imu.getQuatJ();
_snap.qK = _imu.getQuatK();
_snap.qReal = _imu.getQuatReal();
_snap.qRadAcc = _imu.getQuatRadianAccuracy();
_snap.qAccuracy = _imu.getQuatAccuracy();
// getRoll/getPitch/getYaw返回弧度，这里统一转成角度，
_snap.roll  = _imu.getRoll()  * 180.0f / PI;
_snap.pitch = _imu.getPitch() * 180.0f / PI;
_snap.yaw   = _imu.getYaw()   * 180.0f / PI;

getRoll()底层是对四元数做atan2分解，数学库函数天然返回弧度制

3.4 显示增量刷新

每个显示行/条形图都有缓存值（_cache[idx]、_barPercentCache[idx]、_barValueCache[idx]）

void DisplayManager::printRow(uint8_t idx, const String &text, uint16_t color) {
  if (idx >= _rowCount) return;
  if (_cache[idx] == text) return; // 值没变，跳过SPI传输，这是性能关键点
  _tft.setFont(NULL);
  _tft.fillRect(126, _rowY[idx], 108, 18, cBg());
  _tft.setTextSize(2);
  _tft.setTextColor(color);
  _tft.setCursor(126, _rowY[idx]);
  _tft.print(text);
  _cache[idx] = text;
}

drawDynamic()每100ms调用一次，但只有数值真正变化时才发起SPI传输
避免无效的屏幕刷新，降低总线负载，提升整体流畅度

菜单滚动窗口

列表类UI最基础也最常用的滚动算法，本质上是把"总数据量"和"可见窗口"两个维度解耦，用一个偏移量做映射

void DisplayManager::drawMenu(int selectedIndex, bool connected) {
  _tft.fillScreen(cBg());
  printTitle("BNO086 MENU", 0, 0, connected);

  // 屏幕像素预算：标题栏占0~30，底部提示要留给y=226起的一行文字(约8px高+边距)，
  // 所以列表可用区间是y=32到y=222，一共190px；rowH=24时最多完整放7行(168px)，
  // 这里选7行留一点安全边距，不贴着底部提示，PAGE_COUNT超过7项时靠滚动露出其余项
  const int listTop = 32, rowH = 24, visibleRows = 7;
  const int trackX = 230, trackW = 6;

  int shown = (PAGE_COUNT < visibleRows) ? PAGE_COUNT : visibleRows;

  // 让选中项始终落在可见窗口内：选到窗口外就把窗口滚过去
  int scrollOffset = 0;
  if (selectedIndex >= shown) scrollOffset = selectedIndex - shown + 1;
  int maxScroll = PAGE_COUNT - shown;
  if (scrollOffset > maxScroll) scrollOffset = maxScroll;
  if (scrollOffset < 0) scrollOffset = 0;

  for (int row = 0; row < shown; row++) {
    int i = scrollOffset + row;
    int y = listTop + row * rowH;
    uint16_t bg = (i == selectedIndex) ? cMenuSel() : cBg();
    _tft.fillRect(0, y, 224, rowH, bg);
    _tft.setTextSize(2);
    _tft.setTextColor((i == selectedIndex) ? cAccent() : cValue());
    _tft.setCursor(10, y + 4);
    _tft.print(PAGE_NAMES[i]);
  }

  // 右侧位置进度条：轨道按可见窗口高度画，滑块位置按selectedIndex在全部
  // PAGE_COUNT项里的相对位置算，而不是只看可见的这几项，这样滑块能真实
  // 反映"当前选中项在整个列表里的位置"，起到滚动条的作用
  int listH = shown * rowH;
  _tft.fillRect(trackX, listTop, trackW, listH, cBarBg());
  int indicatorH = listH / PAGE_COUNT;
  if (indicatorH < 8) indicatorH = 8; // 保证滑块本身不会小到看不清
  int travel = listH - indicatorH;
  int indicatorY = listTop;
  if (PAGE_COUNT > 1) {
    indicatorY = listTop + (int)((long)selectedIndex * travel / (PAGE_COUNT - 1));
  }
  _tft.fillRect(trackX, indicatorY, trackW, indicatorH, cAccent());

  _tft.setTextSize(1);
  _tft.setTextColor(cLabel());
  _tft.setCursor(8, 226);
  _tft.print("SHORT:select  LONG:enter/about");
}

选中项在前7项就不滚动，超出就让选中项始终停在窗口最后一行

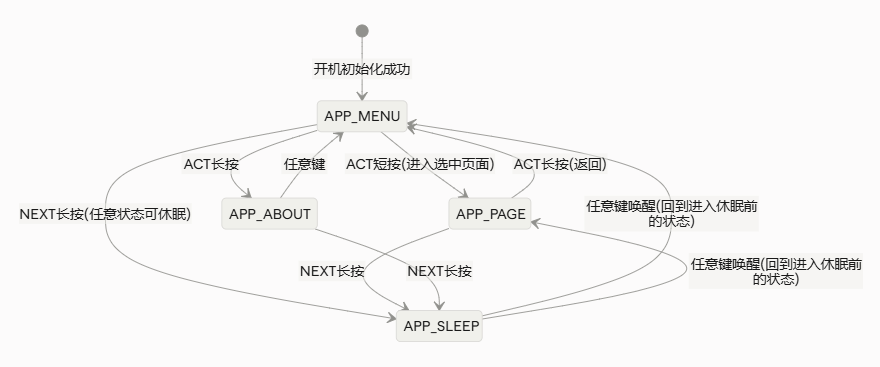

3.5 状态机设计

系统本质上是一个四状态的有限状态机，所有交互逻辑都围绕这四个状态转移展开：

void loop() {
  // 传感器事件轮询设上限，避免总线偶发异常时while循环不退出、
  // 拖累下面按键判断代码执行不到（这是之前"卡在某页无法翻页"的根因之一）
  for (uint8_t n = 0; n < IMU_POLL_MAX_PER_LOOP; n++) {
    if (!imu.poll()) break;
  }

  uint32_t now = millis();

  // 运行时总线自愈：set_scl()一旦发生过时钟拉伸超时，这里检测到就立刻
  // 尝试恢复，不用等到"数据长时间不更新"的看门狗才反应
  if (imuWire.sclStretchTimeout) {
    dbg("I2C", "检测到时钟拉伸超时标志，触发总线自愈");
    imuWire.i2cBusRecovery();
  }

  // ---------------- 休眠状态：只等待任意按键唤醒 ----------------
  if (appState == APP_SLEEP) {
    bool wakeEvent = btnNext.consumeShort() || btnNext.consumeLong() ||
                      btnAct.consumeShort()  || btnAct.consumeLong();
    if (wakeEvent) {
      dbg("SYS", "检测到按键，退出休眠");
      btnNext.clearPending();
      btnAct.clearPending();
      imu.wake();
      delay(50); // 给芯片一点恢复时间再继续通信
      appState = stateBeforeSleep;
      if (appState == APP_PAGE) {
        imu.enableForPage(currentPage);
        display.drawStatic(currentPage);
      } else {
        imu.enableForPage(PAGE_COUNT);
        display.drawMenu(menuIndex, imu.isConnected());
      }
    }
    return; // 休眠中不做其它任何事
  }

  // ---------------- 全局功能：NEXT长按 = 进入休眠 ----------------
  if (btnNext.consumeLong()) {
    dbg("SYS", "进入休眠，黑屏等待按键唤醒");
    stateBeforeSleep = appState;
    appState = APP_SLEEP;
    imu.sleep();
    display.sleepScreen();
    btnAct.clearPending();
    return;
  }

  // ---------------- 按状态处理短按/长按 ----------------
  switch (appState) {

    case APP_MENU:
      if (btnNext.consumeShort()) {
        menuIndex = (menuIndex + 1) % PAGE_COUNT;
        display.drawMenu(menuIndex, imu.isConnected());
      }
      if (btnAct.consumeShort()) {
        currentPage = (DashPage)menuIndex;
        dbg("SYS", "进入页面 -> " + String(PAGE_NAMES[currentPage]));
        appState = APP_PAGE;
        imu.enableForPage(currentPage);
        display.drawStatic(currentPage);
      }
      if (btnAct.consumeLong()) {
        dbg("SYS", "进入说明页");
        appState = APP_ABOUT;
        display.drawAbout();
      }
      if (now - lastMenuStatusMs >= MENU_STATUS_REFRESH_MS) {
        lastMenuStatusMs = now;
        display.updateMenuConnStatus(imu.isConnected());
      }
      break;

    case APP_PAGE: {
      if (btnNext.consumeShort()) {
        currentPage = (DashPage)((currentPage + 1) % PAGE_COUNT);
        dbg("SYS", "切换页面 -> " + String(PAGE_NAMES[currentPage]));
        imu.enableForPage(currentPage);
        display.drawStatic(currentPage);
      }
      if (btnAct.consumeShort()) {
        dbg("BTN", "动作键触发 -> Tare");
        imu.tare();
      }
      if (btnAct.consumeLong()) {
        dbg("SYS", "返回菜单");
        appState = APP_MENU;
        menuIndex = currentPage;
        imu.enableForPage(PAGE_COUNT);
        display.drawMenu(menuIndex, imu.isConnected());
        break;
      }

      // 显示刷新按固定节奏进行，与传感器采样频率解耦
      if (now - lastDrawMs >= DISPLAY_REFRESH_MS) {
        lastDrawMs = now;
        display.drawDynamic(currentPage, imu.data(), imu.isConnected());
      }

      // 卡死自愈：当前页已订阅report，但超过阈值没收到任何新数据，
      // 大概率是订阅状态错乱或软件I2C出现异常包，先试总线恢复，
      // 再重新走一遍订阅流程。计步/稳定性/活动分类是事件型report，
      // 产出节奏天生慢，用更长阈值；且触发一次后要冷却，不能每个
      // loop都重新打断，否则事件型report永远没机会攒够数据产出结果
      bool isEventPage = (currentPage == PAGE_STEP || currentPage == PAGE_STABILITY ||
                           currentPage == PAGE_ACTIVITY_CLASSIFIER);
      uint32_t staleThreshold = isEventPage ? IMU_STALE_SLOW_MS : IMU_STALE_MS;
      if (imu.isConnected() && imu.msSinceLastUpdate() > staleThreshold &&
          now - lastWatchdogMs > staleThreshold) {
        lastWatchdogMs = now;
        imu.attemptBusRecovery();
        imu.forceResubscribe(currentPage);
      }

      // 仅在欧拉角页、且刚好收到一次新report时才发送，跟官方
      // Example_19_GeomagneticRotationVector_to_EulerAngles的输出方式一致
      if (currentPage == PAGE_EULER && imu.consumeRotationVectorFresh()) {
        const IMUSnapshot &d = imu.data();
        vofaSend3(d.roll, d.pitch, d.yaw);
      }

      // Rotation Vector页：同一个report里的四元数分量，四通道发送
      if (currentPage == PAGE_ROTATION_VECTOR && imu.consumeRotationVectorFresh()) {
        const IMUSnapshot &d = imu.data();
        vofaSend4(d.qI, d.qJ, d.qK, d.qReal);
      }
      break;
    }

    case APP_ABOUT:
      if (btnNext.consumeShort() || btnAct.consumeShort() || btnAct.consumeLong()) {
        appState = APP_MENU;
        display.drawMenu(menuIndex, imu.isConnected());
      }
      break;

    default:
      break;
  }
}

休眠是"叠加"在任意状态之上的一个临时中断，不是独立的第五种业务状态，所以唤醒时要能精确回到原来的菜单还是数据页，这个stateBeforeSleep变量就是实现这一点的关键

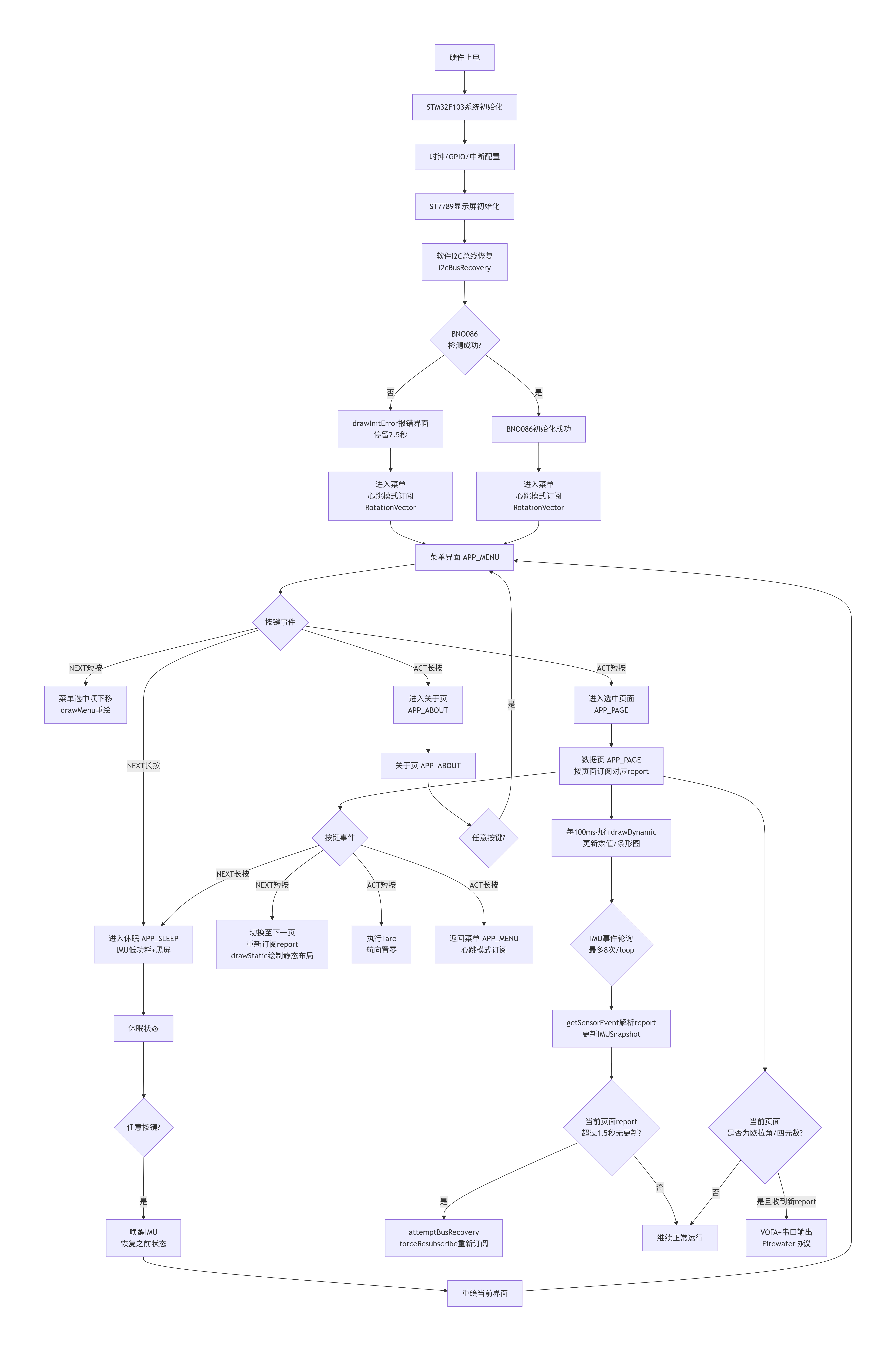

系统流程图

四、项目结果演示

4.1 操作流程

①上电启动

屏幕显示“BNO086 MENU”菜单，顶部绿色圆点表示IMU连接正常

②菜单导航

NEXT键短按向下移动选中行，右侧进度条同步指示位置
ACT键短按进入选中页面，进入页面后动态数据按100ms刷新
NEXT短按切换到下一个页面

③Tare置零

在任何数据页短按ACT键，航向（Yaw）归零，串口打印[IMU]调试: 已执行Tare，航向置零

④返回菜单

长按ACT键（600ms）返回菜单，菜单界面长按ACT键进入关于页

⑤休眠唤醒

长按NEXT键进入休眠（黑屏+IMU低功耗），任意按键唤醒

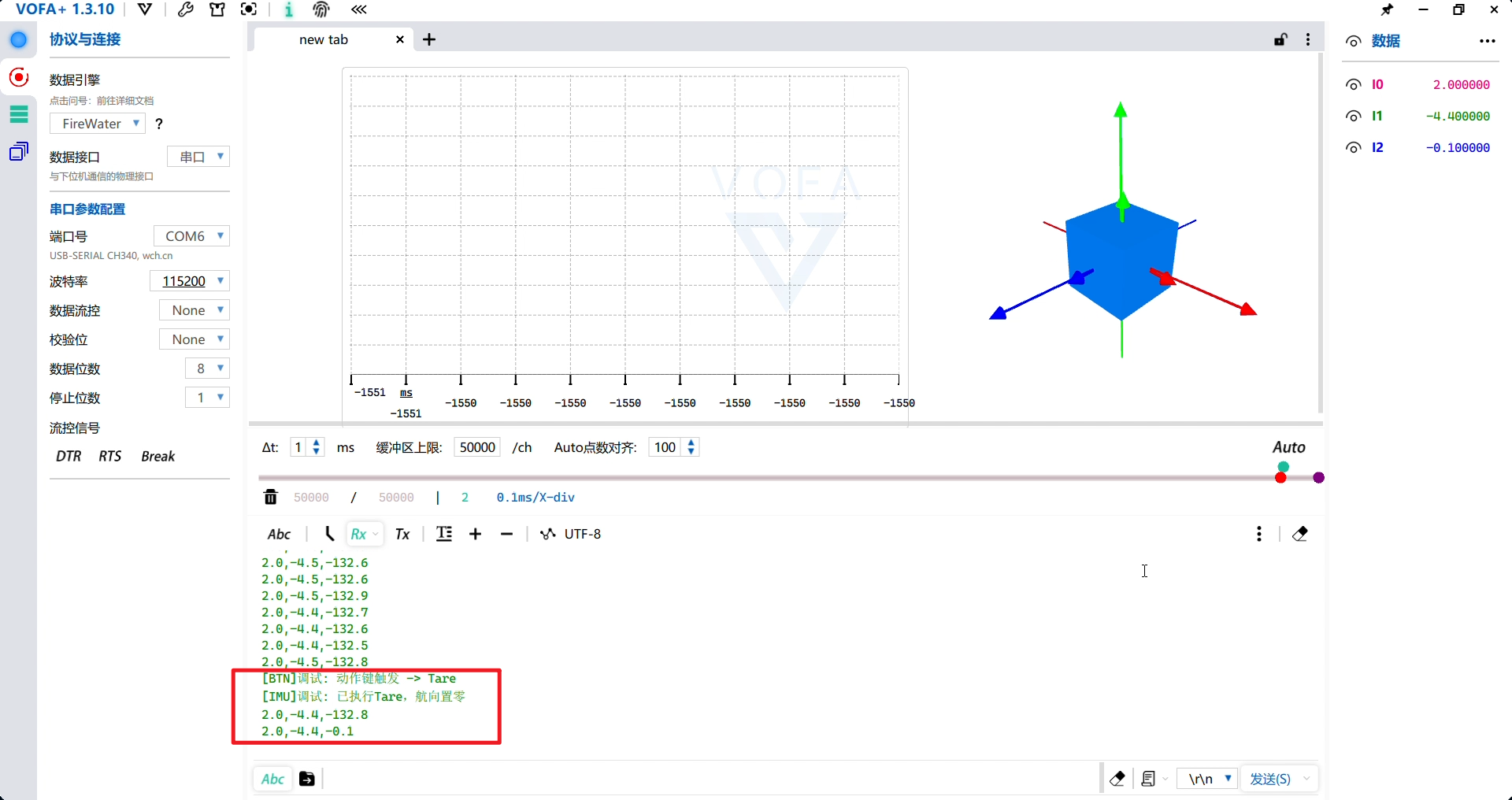

4.2 VOFA+上位机数据

VOFA+配置要点：

协议选择：Firewater（逗号分隔+换行）
波特率：115200
每帧数据以换行符\n结束

本项目支持两种VOFA+数据输出模式：

①欧拉角三通道数据

菜单里选择 "欧拉角模式"进入
VOFA+协议选择Firewater，串口波特率设为115200，点击连接
转动设备，VOFA+波形区会出现roll/pitch/yaw三条曲线，数值单位是角度(°)
代码侧只在收到新的旋转矢量report时才发送一次

if (currentPage == PAGE_EULER && imu.consumeRotationVectorFresh()) {
        const IMUSnapshot &d = imu.data();
        vofaSend3(d.roll, d.pitch, d.yaw);
      }

②旋转矢量四元数四通道数据

菜单里选择 "四元数模式"进入
VOFA+协议仍是Firewater，不用重新配置
波形区变成四条曲线（i/j/k/real），数值范围固定在-1到1之间，跟欧拉角的角度值观感完全不同，这是正常的——四元数分量本身就是这个取值范围
复用同一个"新鲜度标志"，只是发送函数换成四通道版本

if (currentPage == PAGE_ROTATION_VECTOR && imu.consumeRotationVectorFresh()) {
        const IMUSnapshot &d = imu.data();
        vofaSend4(d.qI, d.qJ, d.qK, d.qReal);
      }

4.3 视频演示

零知派标准板+BNO086九轴姿态运动仪表盘

本视频演示基于零知派STM32F103标准板驱动BNO086九轴传感器打造的运动姿态仪表盘，展示9个功能页面的实时数据、双按键长短按菜单交互、黑屏休眠唤醒、以及通过VOFA+上位机实时绘制姿态波形的完整效果，同时展示了项目在软件I2C总线异常时的自动恢复能力

五、BNO086技术讲解部分

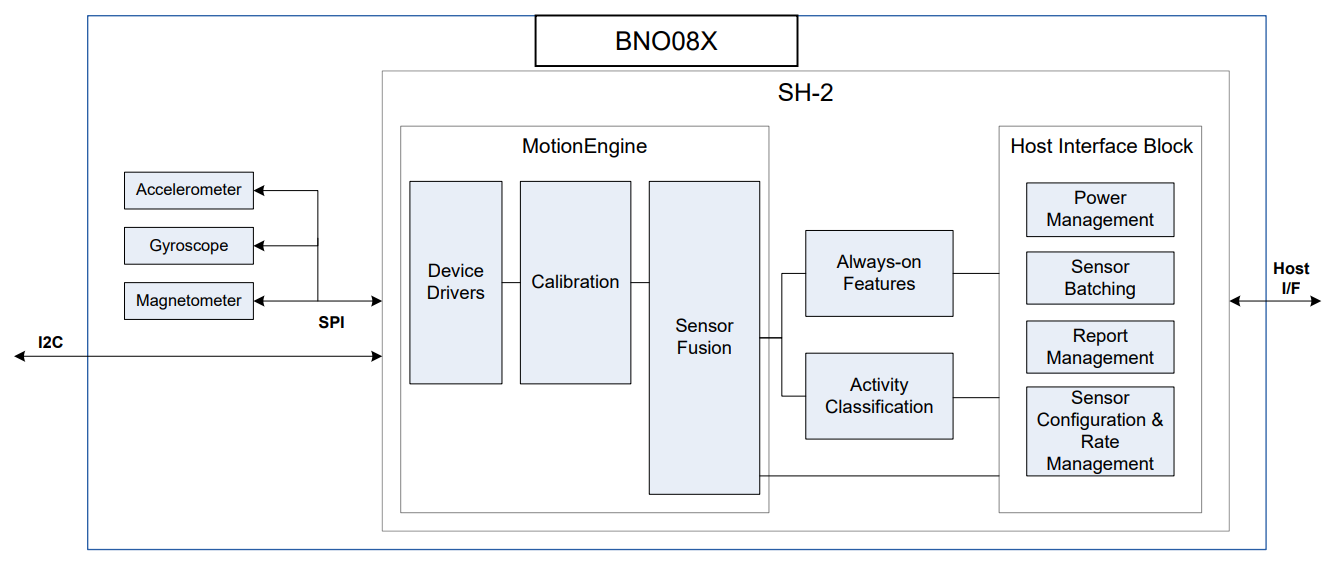

5.1 BNO086软件架构

BNO086并非一颗普通的MEMS传感器，而是一个完整的传感器中枢（Sensor Hub）解决方案。其内部架构分为三个层次：

层次	组件	功能
硬件层	三轴加速度计 + 三轴陀螺仪 + 三轴磁力计 + ARM Cortex-M0+	原始信号采集与处理
固件层	MotionEngine™ 软件（SH-2固件）	传感器融合算法、姿态解算、活动识别
应用层	SH-2协议	主机与传感器中枢的命令/数据交换

SH-2（Sensor Hub 2）是运行在BNO086内部ARM处理器上的固件

负责执行所有传感器融合算法。MotionEngine™软件提供了复杂的信号处理算法，能够输出精确的实时3D定位、航向、校准加速度和校准角速度

主机MCU不需要做任何姿态解算——只需要通过通信接口向SH-2发送配置命令，然后读取它算好的结果就行

SHTP（Sensor Hub Transport Protocol）是SH-2与主机之间的通信协议

它运行在物理层（I2C/SPI/UART）之上，负责将SH-2的命令、响应和传感器数据封装成数据包进行传输

使用I2C作为物理层，通过SHTP协议与BNO086内部的SH-2固件通信

数据手册明确说明"BNO08X应用不支持传统的I2C寄存器式接口"。这意味着你不能像操作普通I2C传感器那样直接读写寄存器——所有通信都必须通过SHTP协议进行

5.2 SHTP通信协议栈

SHTP是一种基于数据包的传输协议，所有命令、响应和传感器报告都以特定格式的数据包在总线上传输

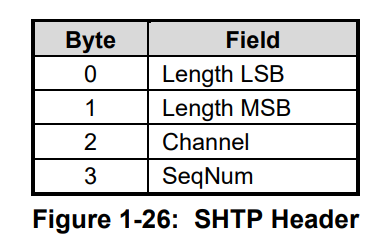

SHTP数据包头部格式

字节偏移	字段	说明
Byte 0	Length LSB	总长度（含4字节Header）的低8位
Byte 1	Length MSB（含Continuation标志）	Bit 15 = 延续标志（1=分片包，0=完整包）；Bit 14-0 = 总长度
Byte 2	Channel	通道号（0-5）
Byte 3	Sequence Number	每个通道独立的序列号，用于检测丢包

Length字段的特殊含义

如果Length = 0，表示BNO086当前没有数据可发送——这是BNO086与BNO085的关键区别之一
数据手册7.1.3节明确说明：当BNO086被轮询但没有数据时，它会返回全0的SHTP Header，主机应检查Length字段，为0则直接丢弃该包

Continuation标志的用途

当传感器报告大于单次I2C传输的最大长度时，SHTP支持将一个大payload拆成多个分片包传输

第一个包的Continuation=0，后续包的Continuation=1，主机端需要将分片重新组装成完整的payload

六个通信通道

BNO086的SHTP协议定义了6个通信通道，每个通道有独立的用途和序列号

通道号	名称	用途
Channel 0	Command	SHTP协议自身的控制与配置（广告请求等）
Channel 1	Executable/Device	设备级命令：Reset、On、Sleep
Channel 2	Control	SensorHub控制命令（使能/配置传感器Report）
Channel 3	Input Normal	普通传感器数据报告
Channel 4	Input Wake	唤醒传感器数据报告
Channel 5	Input Gyro RV	陀螺仪积分旋转矢量（高速率专用通道）

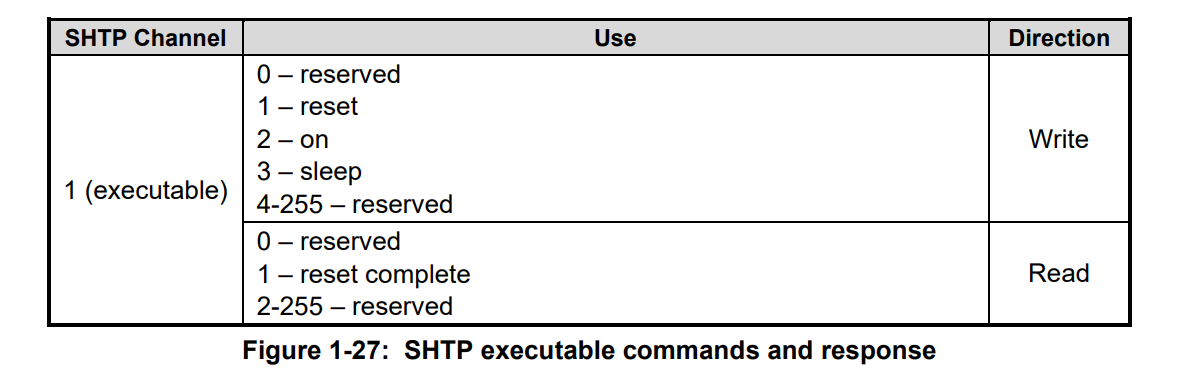

Channel 1：发送EXECUTABLE_DEVICE_CMD_RESET（软复位）
Channel 2：发送SENSORHUB_SET_FEATURE_CMD（使能Report）和SENSORHUB_COMMAND_REQ（Tare等命令）
Channel 3/4：接收传感器数据报告

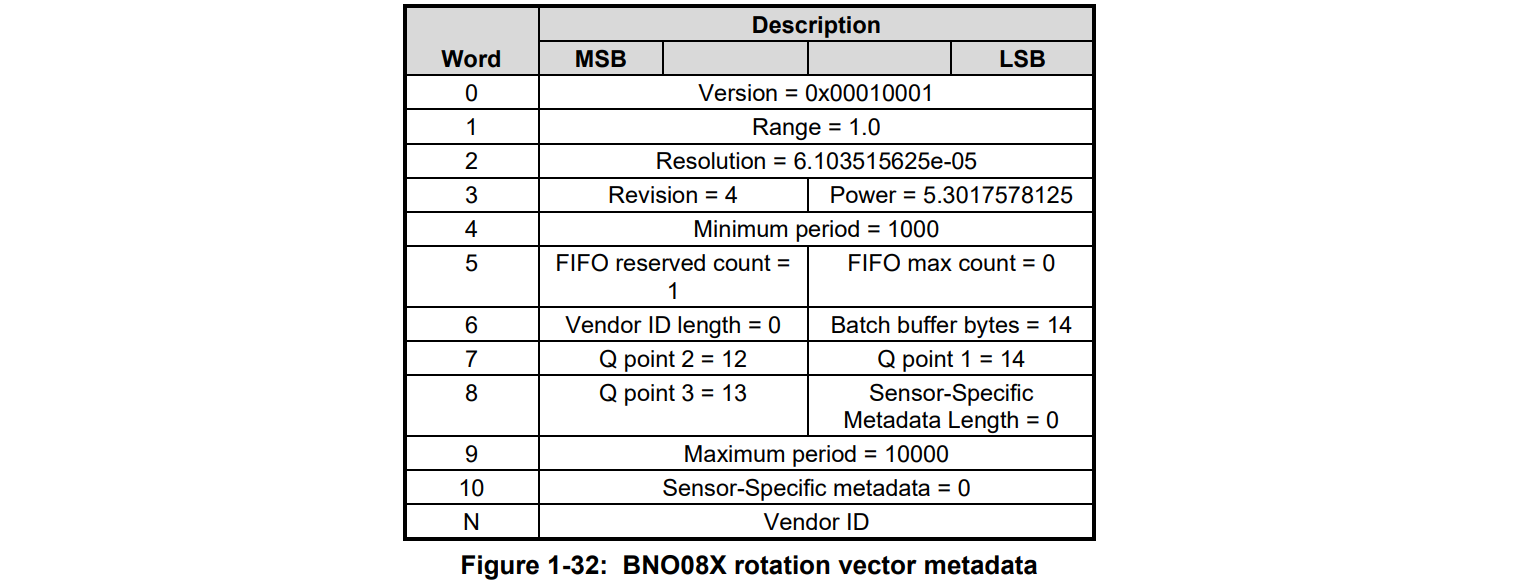

广告（Advertisement）机制：BNO086启动后会在Channel 0上广播“广告”数据包，包含固件版本、支持的Report列表、各通道长度等信息。主机需要监听这些广告才能正确解析后续数据

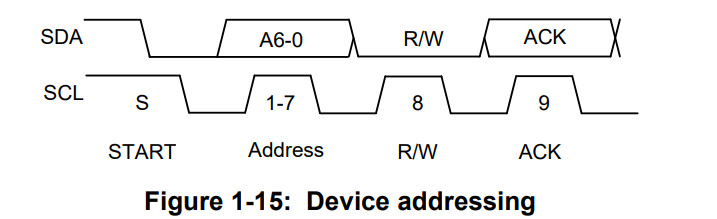

I2C物理层时钟拉伸

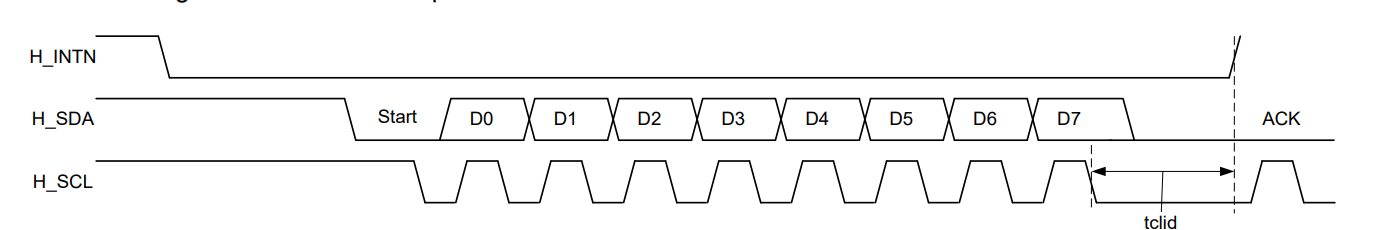

当BNO086被轮询但没有数据时，它会拉低SCL时钟线（时钟拉伸），直到数据准备好——主机必须在set_scl()中实现超时保护，不能无限等待

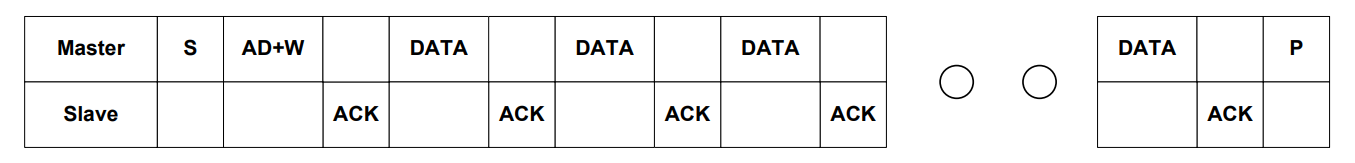

I2C 写周期:

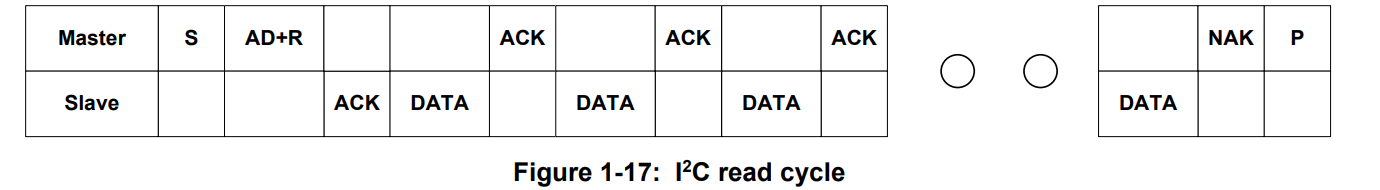

I2C 读周期：

BNO086改进了轮询行为，没有数据时返回全0 Header而非无限时钟拉伸

5.3 HINT中断与超时机制

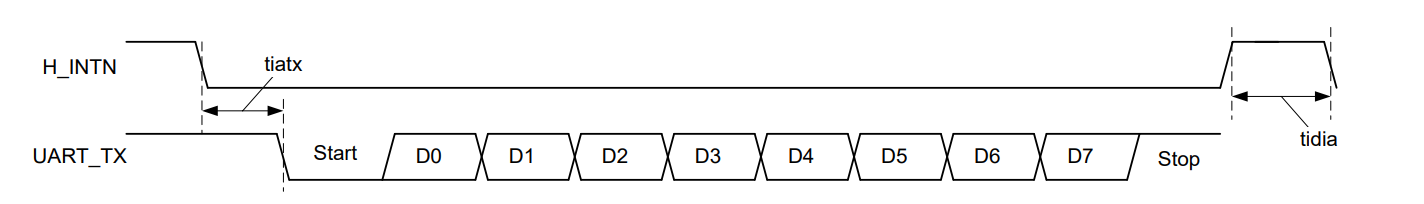

H_INTN引脚是应用中断线，指示BNO08X需要主机关注。该引脚应接到具备唤醒能力的GPIO。中断为低电平有效

BNO086支持两种数据读取模式：

中断模式：BNO086有数据时拉低HINT → 主机检测到中断后发起I2C读取 → 可靠、低功耗

轮询模式：主机定期主动询问“有数据吗？” → BNO086返回0长度Header表示没有 → 存在总线冲突风险

轮询模式的风险

当两路Report同时订阅时（如Step + Stability），两路数据包以不同相位交替到达，轮询可能在数据包边界处读到错误对齐的数据

超时机制

hal_wait_for_int()函数实现

static bool hal_wait_for_int(void) {
    for (int i = 0; i < 500; i++) {
        if (!digitalRead(_int_pin)) return true;
        delay(1);
    }

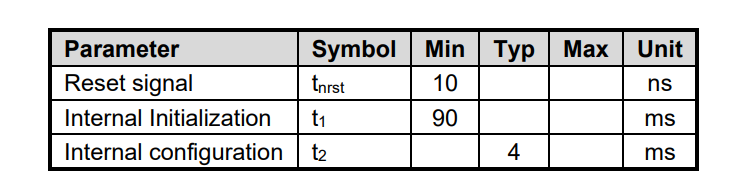

    hal_hardwareReset();
    return false;
}

函数逻辑
