随着变电站消防监测数据接入工作的全面推进，消防信息传输控制单元作为连接站内消防设备与上级监控平台的关键节点，正成为变电站辅助设备监控系统中不可或缺的组成部分。本文从技术角度解析这类设备的功能定位、应用场景及选型要点。

什么是消防信息传输控制单元

消防信息传输控制单元是部署在变电站站端的专用采集控制设备，主要承担三项核心任务：

• 采集变电站内火灾自动报警控制器、烟雾探测器、温感探测器等消防设备的报警信号，包括烟雾浓度、温度异常、消防主机动作指令等
• 通过电力行业标准协议将消防数据上传至辅助监控系统主站或综合应用服务器
• 接收主站下发的联动控制指令，执行停止送排风、切断非消防电源、触发视频抓拍等消防联动操作

简而言之，它是变电站消防子系统与辅助监控平台之间的"数据桥梁"和"控制枢纽"。

为什么变电站需要部署消防信息传输控制单元

传统变电站的消防系统往往是独立运行的"信息孤岛"，火灾报警信息只在站内本地显示，无法实时上传至运维管理部门。这种架构存在明显问题：

• 远程运维人员无法实时掌握站内消防状态，只能依赖人工巡检或电话确认
• 消防报警与视频监控、环境控制等子系统无法联动，应急响应效率受限
• 消防数据缺乏统一汇聚和分析，难以支撑运维决策

近期相关部门明确要求加快变电站消防监测数据接入工作，推动消防状态信息全面纳入辅助监控系统。这一要求直接催生了对消防信息传输控制单元的需求——它需要具备多协议适配能力，将站内各类消防设备的数据标准化处理后，通过DL/T 860（IEC 61850）或DL/T 634.5104等电力行业协议上传至主站，同时支持接收主站的远程联动控制指令。

消防信息传输控制单元的典型应用场景

在实际工程中，消防信息传输控制单元的典型部署方式如下：

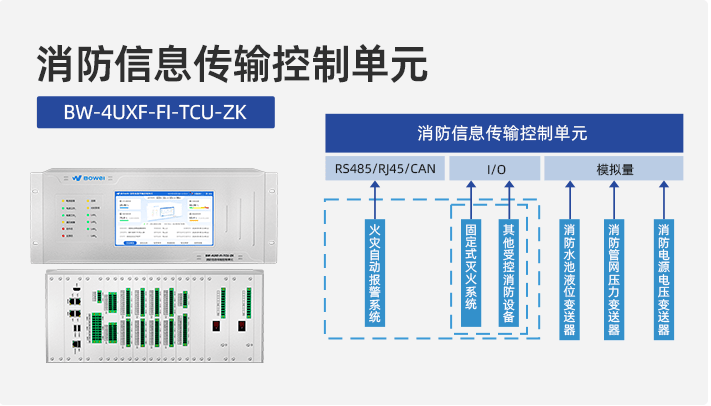

• 南向接入（连接站内消防设备）： 通过RS485/RS232串口与火灾自动报警控制器通信，采集报警信号；通过4-20mA模拟量接口接入烟雾浓度、温度等模拟量传感器；通过开关量输入接口采集消防主机动作状态、手报按钮状态等数字量信号。
• 北向上传（连接主站系统）： 通过以太网口，采用DL/T 860（CMS/MMS）或DL/T 634.5104协议，将消防数据上传至辅助监控系统主站或综合应用服务器。
• 联动控制输出： 接收主站指令后，通过开关量输出接口控制送排风系统停机、非消防电源切断、声光报警器启动等；同时可触发视频监控系统的预置位调用和录像抓拍。

以某110kV变电站为例，站内配置1台火灾自动报警控制器（含128个探测点位）、8组送排风设备、4组非消防电源开关。消防信息传输控制单元通过1路RS485接入火灾报警控制器，采集全部探测点位的实时状态；通过16路开关量输出控制送排风和电源开关；通过2路千兆以太网口分别接入站控层网络和调度数据网，实现消防数据双通道上传。

选型时需要关注哪些技术指标

变电站消防信息传输控制单元的选型，应重点关注以下几个方面：

• 协议兼容性： 北向必须支持DL/T 860（IEC 61850）协议，这是电力行业设备接入主站的标准协议；部分场景还需支持DL/T 634.5104协议。南向需支持Modbus RTU等工业协议，以适配各类消防设备。
• 接口配置： 需具备足够的RS485/RS232串口、4-20mA模拟量输入、开关量输入输出接口，以满足站内消防设备的接入需求。典型配置包括4路以上串口、16路以上模拟量输入、32组以上开关量输出。
• 环境适应性： 变电站现场电磁环境复杂，设备需通过严格的电磁兼容（EMC）测试，包括静电放电抗扰度（接触放电8kV、空气放电15kV）、电快速瞬变脉冲群（电源端口4kV）、浪涌抗扰度（电源端口差模2kV/共模4kV）等指标。
• 可靠性设计： 需支持双电源供电（AC220V），具备电源故障告警功能；关键接口需具备防雷和抗干扰能力；设备平均无故障工作时间（MTBF）应达到50000小时以上。
• 自主可控要求： 随着电力行业对设备自主可控要求的提升，消防信息传输控制单元应采用国产处理器和国产操作系统，关键芯片实现国产化选型。设备型号中标注"ZK"代码的产品，表示已通过自主可控认证。

符合选型要求的产品配置参考

综合上述选型要点，以一款已在变电站工程中应用的消防信息传输控制单元配置为例，供方案设计参考：

• 核心配置： 搭载RK3568工业级处理器（64位4核2.0GHz），运行麒麟信安国产操作系统；配备9英寸工业触控屏，支持本地数据可视化和参数配置；采用标准4U机架式安装。
• 接口能力： 提供4路RS485、2路RS232串口，16路4-20mA模拟量输入，32组开关量输出（含反馈），16路开关量输入，以及2个千兆网口和2个百兆网口。
• 协议支持： 北向支持DL/T 860（CMS/MMS）和DL/T 634.5104双协议，可适配不同主站系统的接入要求；南向支持Modbus RTU等工业协议，兼容主流火灾报警控制器。
• 电磁兼容性能： 通过国标三级EMC认证，静电放电抗扰度达到接触放电8kV、空气放电15kV（4级），电快速瞬变脉冲群电源端口4kV（4级），浪涌抗扰度电源端口差模2kV/共模4kV（4级），工频磁场抗扰度100A/m（5级），可适应变电站复杂的电磁环境。
• 自主可控： 关键芯片全国产化选型，设备型号标注"ZK"自主可控代码，符合自主可控新一代变电站二次系统技术要求。

实际工程中，设备配置应根据站内消防点位数量、联动控制需求和主站接入要求具体确定，上述参数可作为方案设计的参考基准。
