写在前面：这是本系列的第十九篇。

背景回顾：并发编程的基础机制（线程、互斥锁、条件变量、信号量等）足够实现高效的并发/并行编程，但它们的正确使用完全由使用者负责——这毫无疑问是个过于乐观的假设。因此，编程语言的设计者们在不同的应用场景下，实现了许多特定的并发/并行编程机制（如 OpenMP、JS 的事件模型、Go 的协程等）。

与此同时，人们也开始发现，对于一些特别的应用场景（如图形渲染、深度学习），传统的 CPU 和多线程也许并不是最“高效”的解决方法。

本讲内容：我们将跳出纯软件的范畴，探讨 CPU 的物理局限，以及加速器（GPU）和人工智能背后的极客并行编程。

熟悉又陌生的 CPU (Spicy 🌶️)

什么是 CPU？

概念：无情执行指令的机器

• 比如我们在 mini-rv32ima 中看到的 MiniRV32IMAStep() 循环。
• 指令集（Instruction Set）是硬件能够理解的语言，是计算机执行操作的基础；汇编语言则是它的符号化表示。

实际的现代 CPU：Instruction-level Parallelism (指令级并行)

• 现代 CPU 有多个核心，共享内存，并采用了极其复杂的弱内存模型 (Relaxed Memory Model)。为了保证正确性，必须引入 fence, atomic 等指令实现内存一致性控制。
• 但你可能没有想到的是：其实你写的每一行单线程代码，一直都在（被自动地）并行编程！
• 每个 CPU 核心内部，其实都藏着一个极度复杂的“硬件编译器”。
  • 它在运行时进行动态的数据流分析和指令调度（乱序执行）。
  • 在顶级的服务器 CPU 上，可能同时有上千条指令在并行执行！
  • 科普：IPC（Instruction Per Clock，每时钟周期指令数）。CPU 的最终算力 = IPC × 频率。

这意味着什么？

在“能效”和“性能”之间，CPU 坚定地选择了后者。

• 跑得越快，浪费得越多。每一个门电路的翻转都会产生热量。
• CPU 里的那个硬件“编译器”（分支预测、乱序调度单元）会消耗巨量的电能。
• 这些能量使得你的计算任务能“尽快完成”（极低的延迟），但这绝不等于“单位时间内完成尽可能多的计算”（吞吐量不高）。

Dark Silicon（暗硅时代）与功耗墙

$$P=C\cdot V^2\cdot f$$

(功耗 = 电容 $\times$ 电压的平方 $\times$ 频率)

• “功耗墙”： 纵使我们能把晶体管做得再小，把电路做得再大，散热和热功耗的物理极限也死死地限制了 CPU 的性能上限。芯片上很大一部分区域因为功耗限制，甚至不敢通电（这就是暗硅）。

---

面对功耗墙：寻找新出路

如何在降低电压 $V$ 和频率 $f$ 的同时，用“芯片面积”换取“性能”？

出路 1：让一条指令能处理更多的数据

• SIMD (Single Instruction, Multiple Data):
  • CPU 执行“一条指令”所浪费的解析和调度能量大致是固定的。
  • 如果这条指令能同时处理更多的数据，浪费的比例就越小！

出路 2：用更多、更简单的处理器

• 发展多处理器系统、异构多处理器（大小核架构）。
• 在同等的芯片面积下，如果把复杂的乱序执行单元砍掉，处理器越简单，能塞进去的数量就越多！

---

极致演进：SIMD 与数据并行

Single Instruction, Multiple Data (SIMD)

可以一次性让一条指令对连续的操作数做相同的运算！
比如，用一条指令对 4 个 float 同时做 4 次乘法。

经典的 Intel MMX (MultiMedia eXtension) 技术就是为此而生的：

（奔腾 MMX 处理器的辉煌时代）

实现方式：增加一些“超大”的寄存器

• 引入了 64-bit 的 mm 寄存器。
• 增加了几十条专门实现 “packed register” 操作的指令。

军备竞赛：MMX $\to$ SSE $\to$ AVX $\to$ AVX-512

• 寄存器宽度疯狂翻倍： 64 (mm) $\to$ 128 (xmm) $\to$ 256 (ymm) $\to$ 512 (zmm)。
• 数据类型支持： 从 int8/16/32 扩展到 float32 和 float64。
• 更多的高级运算 (三操作数模式)：
  • Shuffle (洗牌): $c[i]=a[b[i]]$
  • FMA (融合乘加): $a\times b+c$，一条指令瞬间完成！

为什么 SIMD 没能完全解决问题？

• SIMD 指令依然是在 CPU 内部调度的，它必须参与到 CPU 复杂的缓存和动态流水线中。
• 寄存器宽度不能做得太宽，否则遇到短数组就会造成极大的浪费，并行度终究有限。

我们实在是太想要性能了！只能选择横向扩展：

• 单 CPU $\to$ 多 CPU $\to$ 大小核 CPU。

同等面积可以放置更多“高能效”计算单元：

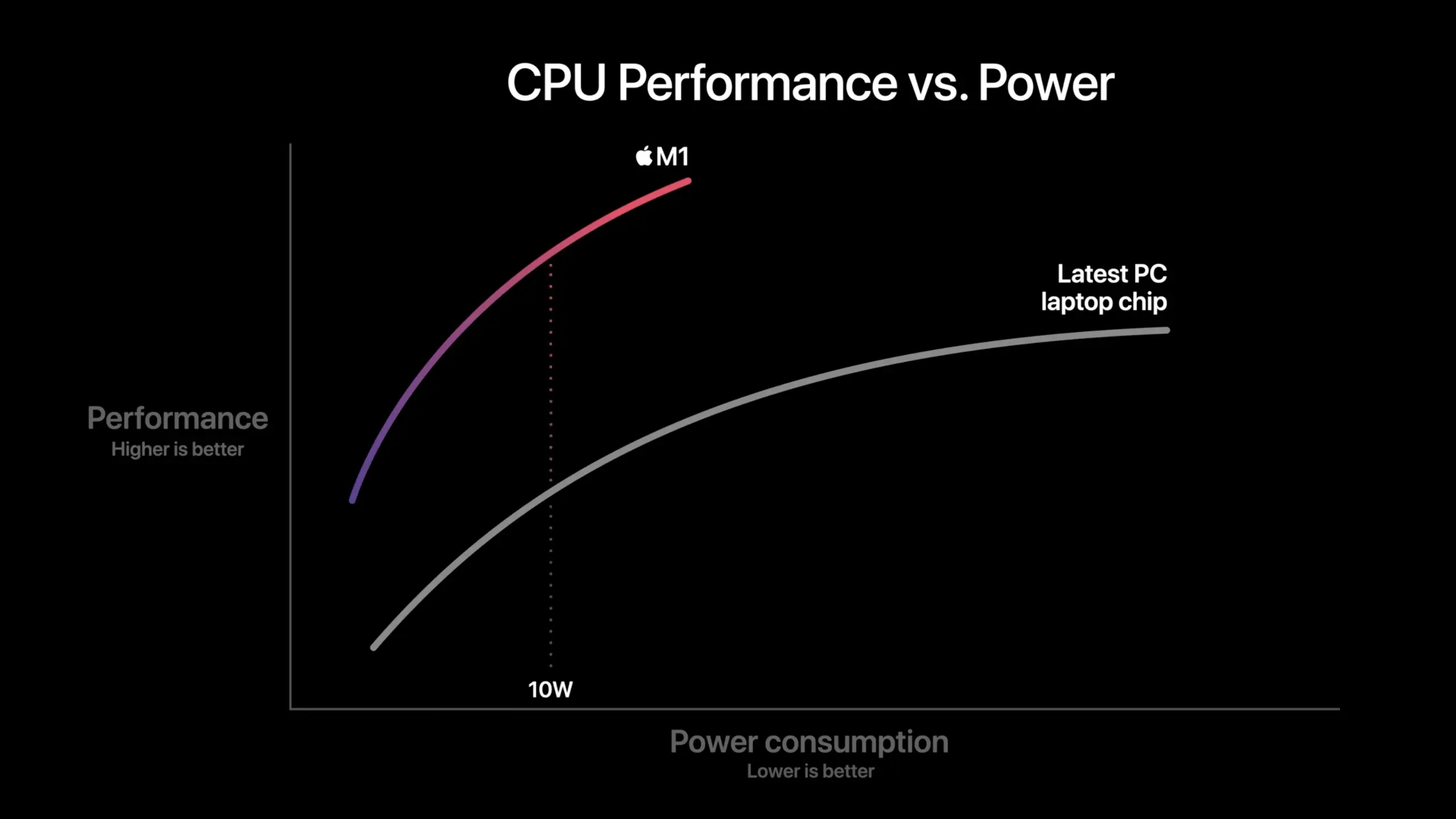

• 比如 Apple M1: 4 Performance + 4 Efficiency。
• 核心 Trick：降低频率 = 降低所需电压（功耗与电压的平方成正比），从而实现极致的“热功耗分配”。

---

GPU 和 GPGPU 的崛起 (Spicy 🌶️)

生于娱乐，长于智能。

记得刚才的想法吗？

• 用更多更简单的处理器！
• 同等面积，处理器越简单，数量越多。
• 我们甚至不需要处理器有完整的 CPU 指令集计算能力！

于是诞生了“领域专用加速器”：

• ISP: Image Signal Processing (手机相机处理)
• GPU: Graphics Processing Unit (图形渲染)
• DPU: Data Processing Unit (网络/数据处理)

终于有一件事可以让专用处理器来做了：画图！

对屏幕像素 $(i,j)$ 的计算，天生就是 “Massive Parallel” (海量并行) 的！

for (int y = 0; y < H; ++y) {
    for (int x = 0; x < W; ++x)
        putchar(f(x, y) ? '*' : ' ');
    putchar('\n');
}
