一、前言

做平衡车、四轴飞行器、姿态检测的时候，我们总需要知道"物体现在是什么姿势"。光靠人眼看肯定不行，得让单片机"感知"到姿态变化。

MPU6050 就是干这个活的。它是一个6轴姿态传感器，能同时测出芯片自身在X、Y、Z三个方向上的加速度和角速度。把这6个数据一融合，就能得到我们常说的姿态角（也叫欧拉角），也就是物体在空间中的"俯仰、滚转、偏航"角度。

💡 我的理解：你可以把MPU6050想象成一个装在芯片里面的"微型惯性测量单元"。它不问GPS、不问磁场，就靠感知自身的运动状态，告诉你"我现在是歪的还是正的、是在加速还是减速"。这种不依赖外部信号的测量方式，叫惯性导航，也是无人机能稳定飞行的核心原理之一。

---

二、6轴到底是哪6轴？

很多人第一次听到"6轴"会懵：XYZ只有3个轴啊，哪来的6个？

其实这里的"6轴"指的是 3轴加速度计 + 3轴陀螺仪，合起来6个测量维度：

传感器类型	测量内容	通俗解释
3轴加速度计 (Accelerometer)	X、Y、Z轴的加速度	感知"重力方向"和"直线加速度"，比如倾斜时重力在三个轴上的分量
3轴陀螺仪 (Gyroscope)	X、Y、Z轴的角速度	感知"旋转的快慢"，比如绕某个轴转动的速度

💡 我的理解：加速度计和陀螺仪是互补的。加速度计能告诉你"哪边是地面"（因为有重力），所以静态时很准；但一运动起来，它会把运动加速度也当成重力分量，就乱了。陀螺仪正好相反，它测的是"转得多快"，动态时很灵敏；但长时间积分会漂移，静态时反而靠不住。所以最后必须把两者数据融合起来，才能得到稳定的姿态角。MPU6050内部甚至自带了DMP（数字运动处理器）专门干这个融合的活。

加速度计只具有静态稳定性，陀螺仪只具有动态稳定性，两者必须互补使用。

---

三、欧拉角：Pitch、Roll、Yaw

拿到6轴原始数据后，我们最终想要的是姿态角，也就是物体相对于初始位置的旋转角度。这里引入欧拉角的概念，用三个角度描述刚体在三维空间的姿态：

欧拉角	英文名	动作描述	生活例子
俯仰角	Pitch	绕X轴旋转，机头下倾/上仰	抬头看天、低头看手机
滚转角	Roll	绕Y轴旋转，机身左翻/右翻	侧身倾斜、手机横屏
偏航角	Yaw	绕Z轴旋转，机头左转/右转	原地转身、左右摇头

💡 我的理解：刚开始学的时候，我总是搞混这三个角到底绕哪个轴转。我的记忆方法是——Pitch像点头，Roll像歪头，Yaw像摇头。而且注意，MPU6050的加速度计+陀螺仪组合，在没有磁力计辅助的情况下，Yaw角（偏航角）是会漂移的。因为绕Z轴旋转时，重力方向不变，加速度计帮不上忙，只能靠陀螺仪积分；而陀螺仪积分久了必然漂移。所以如果要测准确的偏航角，通常还要外接磁力计（比如HMC5883L）或者MPU9250（内置磁力计）。

---

四、MPU6050关键参数解读

看芯片不能只看"它能干什么"，还得知道"它能干到什么程度"。下面把核心参数逐个拆解：

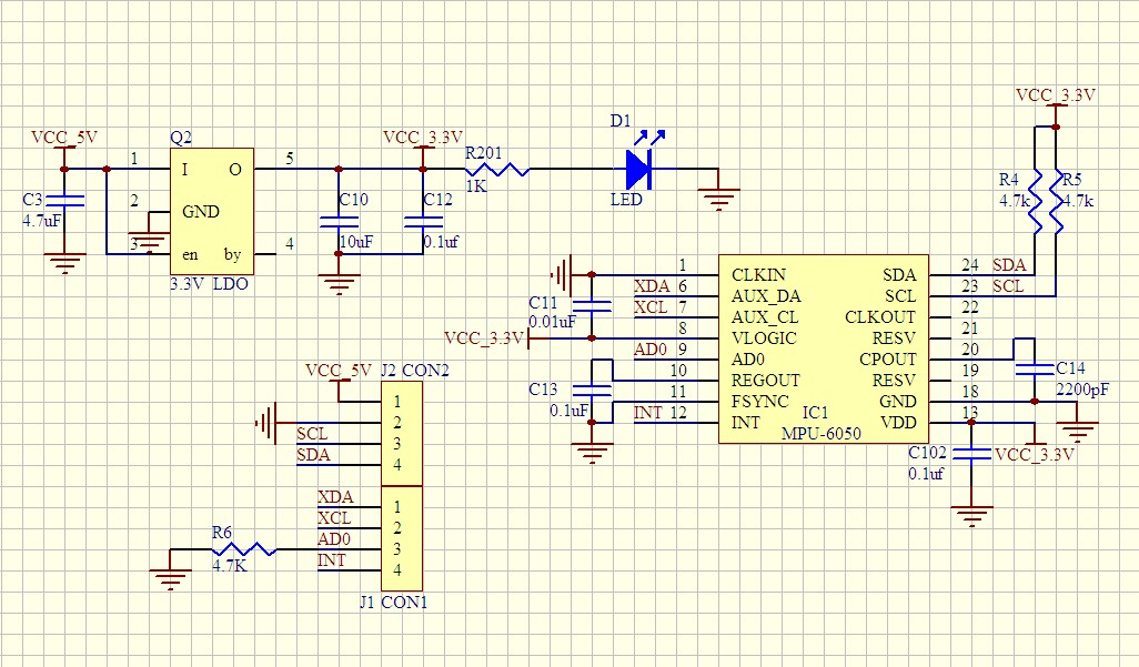

图注：模块硬件电路原理图，包含LDO稳压、I2C上拉电阻、地址选择等关键电路。

4.1 16位ADC与量化范围

MPU6050内部集成了16位ADC，把传感器测到的模拟信号转成数字量。16位有符号数的范围是 -32768 ~ 32767。

这意味着：无论你把量程设得多大，ADC输出的数字范围始终是±32767。量程越大，每个数字代表的物理量就越大，分辨率就越低。

4.2 量程选择（重中之重）

传感器	可选量程	含义
加速度计	±2g / ±4g / ±8g / ±16g	最大能测多少个重力加速度
陀螺仪	±250°/s / ±500°/s / ±1000°/s / ±2000°/s	最大能测每秒转多少度

怎么选？ 做平衡车一般±2g就够了，因为重力也就1g；做四轴飞行机动得比较猛，可能需要±8g或±16g。陀螺仪同理，转得慢选±250°/s精度高，转得快选±2000°/s量程大。

⚠️ 风险说明：量程不是越大越好！量程越大，分辨率越低。比如±2g时，1个数字代表约0.00006g；±16g时，1个数字代表约0.0005g，精度差了将近10倍。所以根据实际场景选最小够用的量程，这是提升数据质量的第一要义。

4.3 可配置的数字低通滤波器（DLPF）

传感器数据总有噪声，尤其是陀螺仪。MPU6050内置了数字低通滤波器，可以配置截止频率。配置得越低，输出越平滑，但延迟越大；配置得越高，响应越快，但噪声越多。

💡 我的理解：低通滤波器就像筛子，把高频抖动筛掉。做平衡车时，如果电机振动导致数据抖动，可以适当调低截止频率，让数据"稳"一点。但别调太低，否则你快速倾斜时它反应不过来，车就摔了。

4.4 采样频率

通过配置SMPLRT_DIV（采样分频器） 来控制数据输出速率。公式大概是：

采样频率 = 陀螺仪输出频率 / (1 + SMPLRT_DIV)

具体数值还要看DLPF配置，数据手册里有详细表格。一般我们设个1kHz或更低就够了，没必要追求极致，毕竟STM32处理也需要时间。

---

五、硬件电路分析

5.1 引脚功能

从电路原理图可以看出，MPU6050模块的引脚定义如下：

引脚	功能	说明
VCC	电源	模块通常支持3.3V~5V输入，内部有LDO稳压到3.3V给芯片供电
GND	地	—
SCL	I2C时钟线	已内置4.7kΩ上拉电阻，可直接接STM32的GPIO
SDA	I2C数据线	同上，内置上拉
XCL	主机I2C时钟	用于外接其他从机（如磁力计），扩展功能
XDA	主机I2C数据	同上
AD0	地址最低位	接地时地址为0x68，接VCC时为0x69
INT	中断输出	可配置为数据就绪中断、自由落体检测、运动检测等触发

5.2 I2C从机地址

MPU6050的7位从机地址由 110100X 决定，X就是AD0引脚的电平：

• AD0 = 0（接地）：地址为 1101000 = 0x68

• AD0 = 1（接VCC）：地址为 1101001 = 0x69

⚠️ 特别注意：很多新手在这里踩坑。0x68是不带读写位的7位地址。实际I2C发送时，需要先把地址左移1位，再或上读写位（写=0，读=1）。所以：

• 写操作的实际发送字节是 0x68 << 1 | 0 = 0xD0

• 读操作的实际发送字节是 0x68 << 1 | 1 = 0xD1

江科大的I2C代码里用的就是0xD0和0xD1，原因就在这里。

5.3 DMP单元

DMP全称 Digital Motion Processor，是InvenSense（MPU6050厂商）内置的硬件算法单元。它可以直接输出四元数或欧拉角，解放主控MCU的计算压力。不过DMP的用法比较复杂，需要加载固件，初学者先用原始数据自己写融合算法（如互补滤波）会更利于理解原理。

---

六、模块内部结构框图

（以下为内部结构框图与数据帧格式）

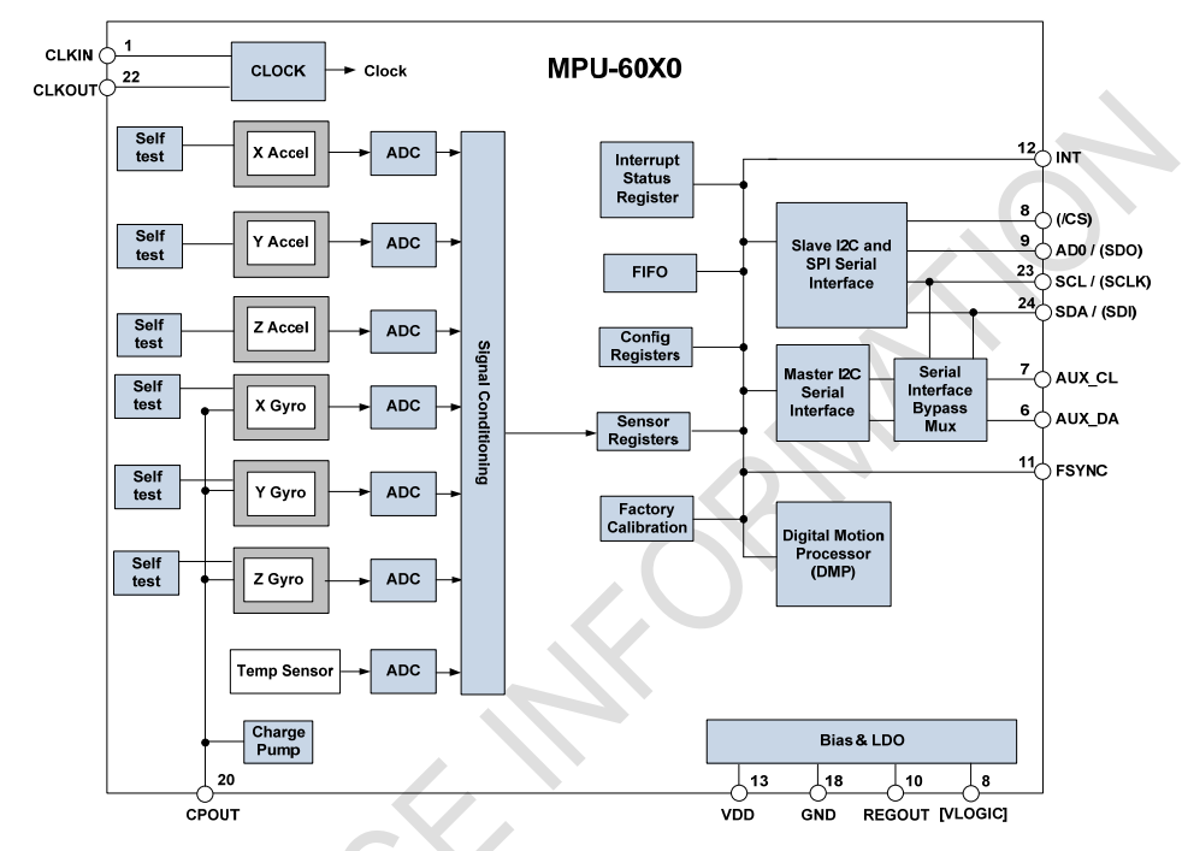

图注：上图展示了MPU6050内部完整信号链路——从传感器自测、模拟信号采集、ADC转换，到传感器寄存器、FIFO缓冲、DMP处理，最后通过I2C/SPI接口与主控通信。

6.1 信号链路

从框图可以清晰地看到数据流向：

1. 传感器阵列：X/Y/Z三轴加速度计、X/Y/Z三轴陀螺仪、温度传感器

2. 自测单元：用于验证芯片好坏，启动自测后传感器会输出标准值，方便检测是否损坏

3. ADC转换：16位模数转换，将模拟信号数字化

4. 传感器寄存器：转换后的数据先存入内部寄存器（地址0x3B~0x48）

5. FIFO：先入先出缓冲区，可以批量读取数据，降低主控中断频率

6. DMP：可选的数据融合处理

7. 通信接口：Slave I2C/SPI（与主控通信）、Master I2C（外接传感器）

6.2 时钟系统

MPU6050支持内部振荡器和外部时钟输入。一般模块上都用内部时钟，CLKIN引脚悬空。外部时钟适用于对时序要求极高的场景，入门阶段不用管。

6.3 电荷泵（Charge Pump）

框图左下角有个Charge Pump，旁边批注"电荷泵（是一种升压电路），外接个电容"。它的作用是为内部某些电路提供高于电源电压的偏置电压，保证传感器正常工作。模块上已经给你配好了电容，不用额外操心。

---

七、I2C通信与寄存器详解

MPU6050通过I2C与STM32通信，所有配置和数据读取都围绕寄存器展开。理解寄存器，就理解了如何控制这块芯片。

7.1 数据帧格式

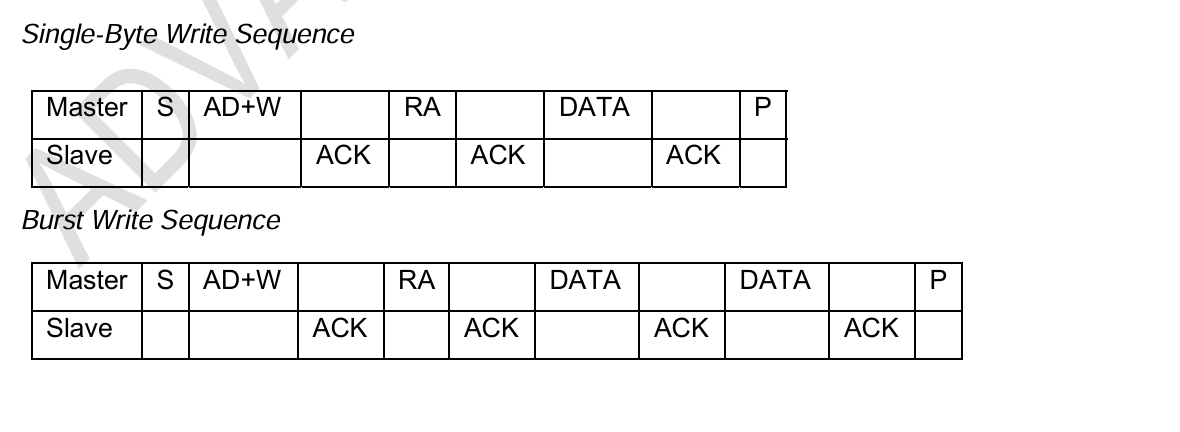

两种写时序：

• 单字节写：Start → 写地址(0xD0) → ACK → 寄存器地址(RA) → ACK → 数据(DATA) → ACK → Stop

• 连续写（Burst Write）：在发送第一个数据后，不发送Stop，继续发下一个数据，MPU6050会自动把地址指针+1

读操作类似，只是需要先"_dummy write" 寄存器地址，再Restart发读地址(0xD1)，然后读取数据。

💡 我的理解：Burst模式读传感器数据特别爽。比如从0x3B（ACCEL_XOUT_H）开始，连续读14个字节，就能一次性拿到加速度6字节+温度2字节+陀螺仪6字节，效率比单个读高多了。江科大的代码里用的就是连续读。

7.2 配置类寄存器

寄存器名	地址(Hex)	功能
SMPLRT_DIV	0x19	采样频率分频器，8位整体作为分频值
CONFIG	0x1A	配置寄存器，包含外部同步设置和低通滤波器配置(DLPF_CFG)
GYRO_CONFIG	0x1B	陀螺仪配置，设置量程(FS_SEL)和自测位
ACCEL_CONFIG	0x1C	加速度计配置，设置量程(AFS_SEL)和自测位

CONFIG寄存器里的DLPF_CFG（低通滤波配置）是最常用的：

DLPF_CFG	加速度计带宽	陀螺仪带宽	说明
0	260Hz	256Hz	最低延迟，噪声最大
3	44Hz	42Hz	常用平衡点
6	5Hz	5Hz	最平滑，延迟最大

7.3 数据寄存器（只读）

所有数据都是16位有符号数，分高字节(H)和低字节(L)存储，读取后需要拼接：

寄存器名	地址(Hex)	内容
ACCEL_XOUT_H / L	0x3B / 0x3C	X轴加速度高/低字节
ACCEL_YOUT_H / L	0x3D / 0x3E	Y轴加速度高/低字节
ACCEL_ZOUT_H / L	0x3F / 0x40	Z轴加速度高/低字节
TEMP_OUT_H / L	0x41 / 0x42	温度传感器数据
GYRO_XOUT_H / L	0x43 / 0x44	X轴陀螺仪高/低字节
GYRO_YOUT_H / L	0x45 / 0x46	Y轴陀螺仪高/低字节
GYRO_ZOUT_H / L	0x47 / 0x48	Z轴陀螺仪高/低字节

数据拼接公式：

int16_t Accel_X = (Data_H << 8) | Data_L;  // 高字节左移8位，或上低字节

7.4 电源管理寄存器（极易踩坑！）

寄存器名	地址(Hex)	上电默认值	说明
PWR_MGMT_1	0x6B	0x40	电源管理1，第6位是SLEEP位！默认是1，芯片在睡觉！
WHO_AM_I	0x75	0x68	器件ID，读取用于验证通信是否正常

⚠️ 超级重点：PWR_MGMT_1 (0x6B) 上电默认是0x40，也就是SLEEP位为1，芯片处于睡眠模式！ 如果你上电后直接读数据，读出来的全是0或者乱码。必须先把0x6B写0x00，唤醒芯片，才能正常读取传感器数据。这个坑我踩过。

---

八、个人理解与心得

（以下为个人理解，仅供参考，欢迎评论区交流）

8.1 关于"数据融合"的认知

刚开始学MPU6050的时候，我以为只要读出加速度计和陀螺仪的数据，简单算一下就能得到姿态角。后来才发现，数据融合是一门学问。

最简单的融合方法是互补滤波：加速度计测的角度低频准、高频噪声大；陀螺仪积分出的角度高频准、低频漂移。用互补滤波器把两者"互补"一下，就能得到一个既不怕噪声又不漂移的角度。公式大概长这样：

角度 = α * (角度 + 陀螺仪角速度 * dt) + (1-α) * 加速度计算出的角度

其中α是一个0~1之间的系数，通常取0.98左右。这个公式虽然简单，但效果已经很不错了，做平衡车完全够用。

8.2 关于量程与分辨率的选择

我一开始贪图方便，直接把量程设到最大（±16g，±2000°/s），想着"反正不会溢出"。结果数据抖动特别厉害，PID怎么调都稳不住。后来把加速度计量程改回±2g，陀螺仪±500°/s，数据立马干净了很多。

我的结论：量程选最小够用的，这是提升数据质量最简单有效的方法，比后面加滤波器管用多了。

8.3 关于I2C通信速率

MPU6050的I2C接口支持最高400kHz（Fast Mode）。我用100kHz和400kHz都试过，读数据都能正常读。但如果要配合DMP输出高帧率姿态数据，或者外接多个从机，400kHz会更从容一些。

---

九、踩坑记录

（以下为踩坑记录，都是血泪史，建议新手逐条对照检查）

❌ 坑1：上电后读不出数据，全是0

现象：I2C通信正常（能读到WHO_AM_I = 0x68），但传感器数据寄存器全是0。

原因：PWR_MGMT_1 (0x6B) 默认是0x40，SLEEP位被置1，芯片在睡觉！

解决：初始化时务必执行 MPU6050_WriteReg(0x6B, 0x00); 把SLEEP位清0。也可以写0x01选择X轴陀螺仪作为时钟源，据说这样更稳定。

❌ 坑2：数据拼接错误，数值跳变

现象：读出来的数据偶尔会从正数突然变成很大的负数，或者 vice versa。

原因：高字节和低字节拼接时，没有用有符号类型。比如用 uint16_t 拼接后再强制转 int16_t，可能会因为符号位处理不当导致错误。

解决：直接用 int16_t 接收拼接结果：

int16_t Accel_X = ((int16_t)Buf[0] << 8) | Buf[1];  // Buf[0]是H, Buf[1]是L

❌ 坑3：忽略温度补偿

现象：传感器上电后，前几分钟数据漂移明显，尤其是陀螺仪零偏。

原因：MEMS传感器对温度敏感，芯片自发热会导致零偏漂移。

解决：上电后预热1~2分钟，或者做温度补偿校准。做高精度项目时，每次上电先采集一段时间的零偏数据取平均，作为静态偏移量，后续读取时减去这个偏移。

❌ 坑4：以为MPU6050能直接输出欧拉角

现象：看网上有人说MPU6050能直接输出角度，找了半天没找到对应寄存器。

原因：MPU6050默认只输出原始加速度、陀螺仪、温度数据。要直接输出欧拉角或四元数，必须启用DMP并加载固件，这不是开箱即用的功能。

解决：初学者建议先用原始数据+互补滤波自己算角度，理解原理后再尝试DMP。江科大的教程也是先讲原始数据读取。

---

十、总结表格

项目	内容
芯片型号	MPU6050
传感器类型	6轴惯性测量单元（3轴加速度计 + 3轴陀螺仪）
ADC分辨率	16位有符号数（-32768 ~ 32767）
加速度量程	±2g / ±4g / ±8g / ±16g
陀螺仪量程	±250°/s / ±500°/s / ±1000°/s / ±2000°/s
通信接口	I2C（标准模式100kHz / 快速模式400kHz）、SPI
7位从机地址	0x68（AD0=0）/ 0x69（AD0=1）
关键唤醒操作	向0x6B写入0x00，退出睡眠模式
原始数据寄存器	0x3B ~ 0x48（加速度6B + 温度2B + 陀螺仪6B）
内置处理器	DMP（数字运动处理器），可选用于姿态解算
典型应用	平衡车、四轴飞行器、智能手环、姿态检测

---

十一、结语与下节预告

写这篇文章的时候，我把江科大的视频又回顾了一遍，把数据手册的相关章节也翻出来对照了一下。说实话，MPU6050这个芯片看起来简单，就是"读几个寄存器的事"，但要把里面的原理吃透——为什么加速度计静态准、为什么陀螺仪会漂移、为什么低通滤波器要这么配、为什么上电要唤醒——还是需要静下心来把每一个知识点串起来。

这篇文章主要把原理、硬件、寄存器三个层面梳理了一遍，希望能帮你建立一个完整的认知框架。下一篇我会详细讲解MPU6050的代码实现，包括I2C通信代码、寄存器初始化、数据读取与拼接、互补滤波算法，以及如何在OLED上实时显示姿态角。代码会用C语言逐行解析，敬请期待！
