常见嵌入式操作系统中的软件定时器机制

---

目录

• 1. 引言：硬件定时器与软件定时器
• 2. 软件定时器通用概念
  • 2.1 系统节拍（Tick）与 Tickless
  • 2.2 一次性与周期性
  • 2.3 回调执行上下文（最重要的概念）
  • 2.4 精度、抖动与漂移
• 3. 常见实现机制总览
  • 3.1 有序链表与增量链表（Delta List）
  • 3.2 时间轮（Timer Wheel）
  • 3.3 红黑树（高精度定时器）
  • 3.4 跳表（Skip List）
  • 3.5 守护任务 / 工作队列投递
  • 3.6 各机制复杂度对比
  • 3.7 定时计数绕回（Tick Wraparound）及其处理
• 4. 各操作系统定时器机制详解
  • 4.1 Linux
  • 4.2 FreeRTOS
  • 4.3 μC/OS-II
  • 4.4 μC/OS-III
  • 4.5 RT-Thread
  • 4.6 Zephyr
  • 4.7 ThreadX（Eclipse ThreadX）
  • 4.8 NuttX（Apache）
  • 4.9 LiteOS（Huawei LiteOS）
  • 4.10 AliOS Things（Rhino 内核）
• 5. 横向对比
  • 5.1 接口对照总表
  • 5.2 机制与上下文对照表
  • 5.3 按需求选型速查
• 6. 使用建议与常见陷阱
  • 6.1 回调写法的通用纪律
  • 6.2 生命周期管理
  • 6.3 时序语义
  • 6.4 低功耗配合
• 7. 参考资料

---

1. 引言：硬件定时器与软件定时器

在嵌入式系统中，"定时"需求无处不在：协议超时重传、按键去抖、LED 闪烁、看门狗喂狗、周期采样、低功耗唤醒…… 支撑这些需求的有两类定时器：

• 硬件定时器：MCU/SoC 片上的定时/计数外设（如 STM32 的 TIM、ARM 的 SysTick、通用 GPT）。数量有限、精度高，通常被 OS 内核占用一路作为**系统节拍（System Tick）**源，或留给应用做 PWM、输入捕获等专用功能。
• 软件定时器：OS 在系统节拍或高精度时钟之上，用软件方式维护的定时对象。数量几乎不受限（只受内存约束），应用可按需创建、启动、停止、删除。

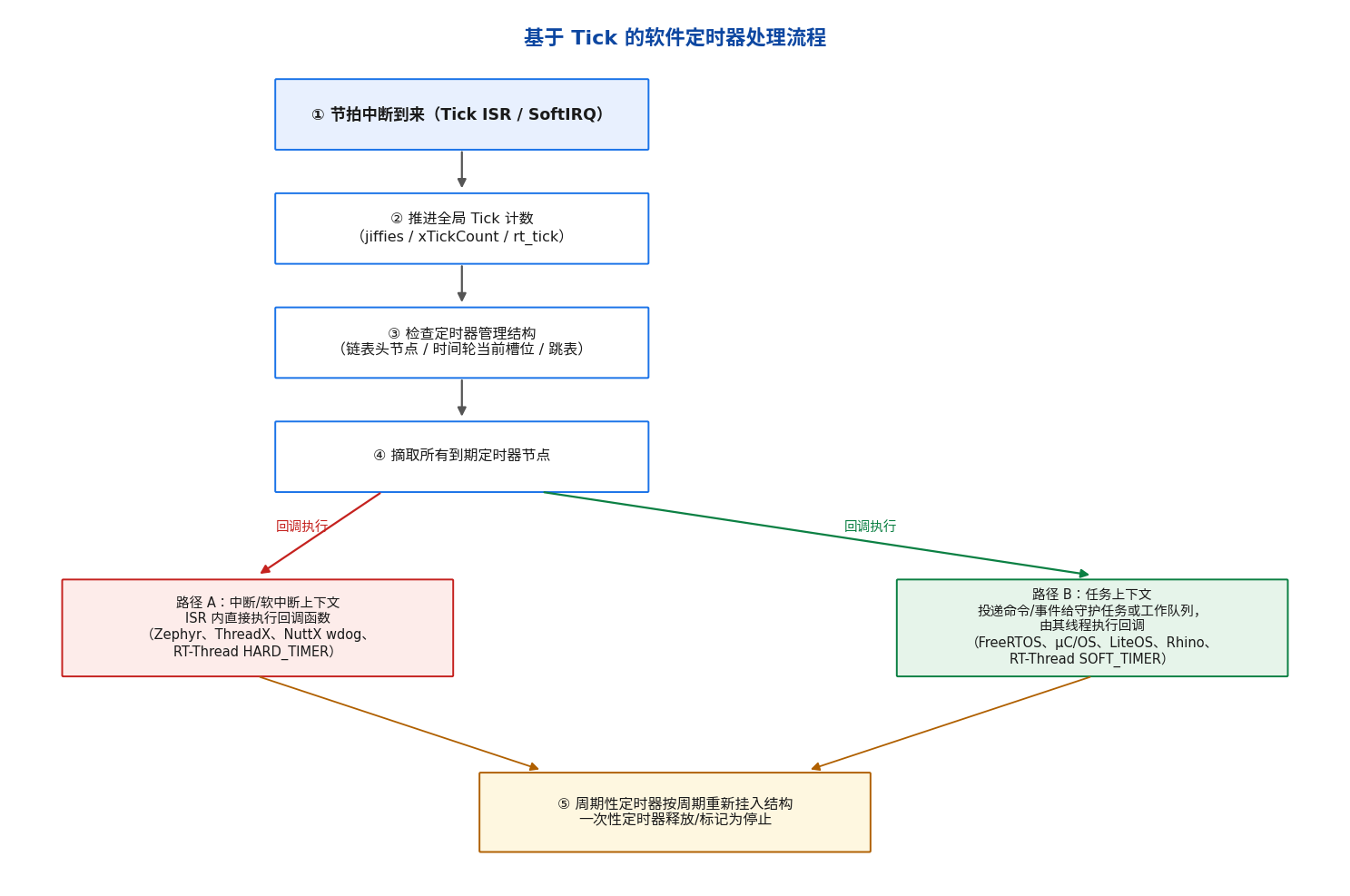

软件定时器的核心思想是：用一路硬件时钟中断，复用出任意多个逻辑定时器。每个节拍（或时钟事件）到来时，内核检查所有挂起的定时器，找出到期者并触发其到期动作（通常是调用用户注册的回调函数）。

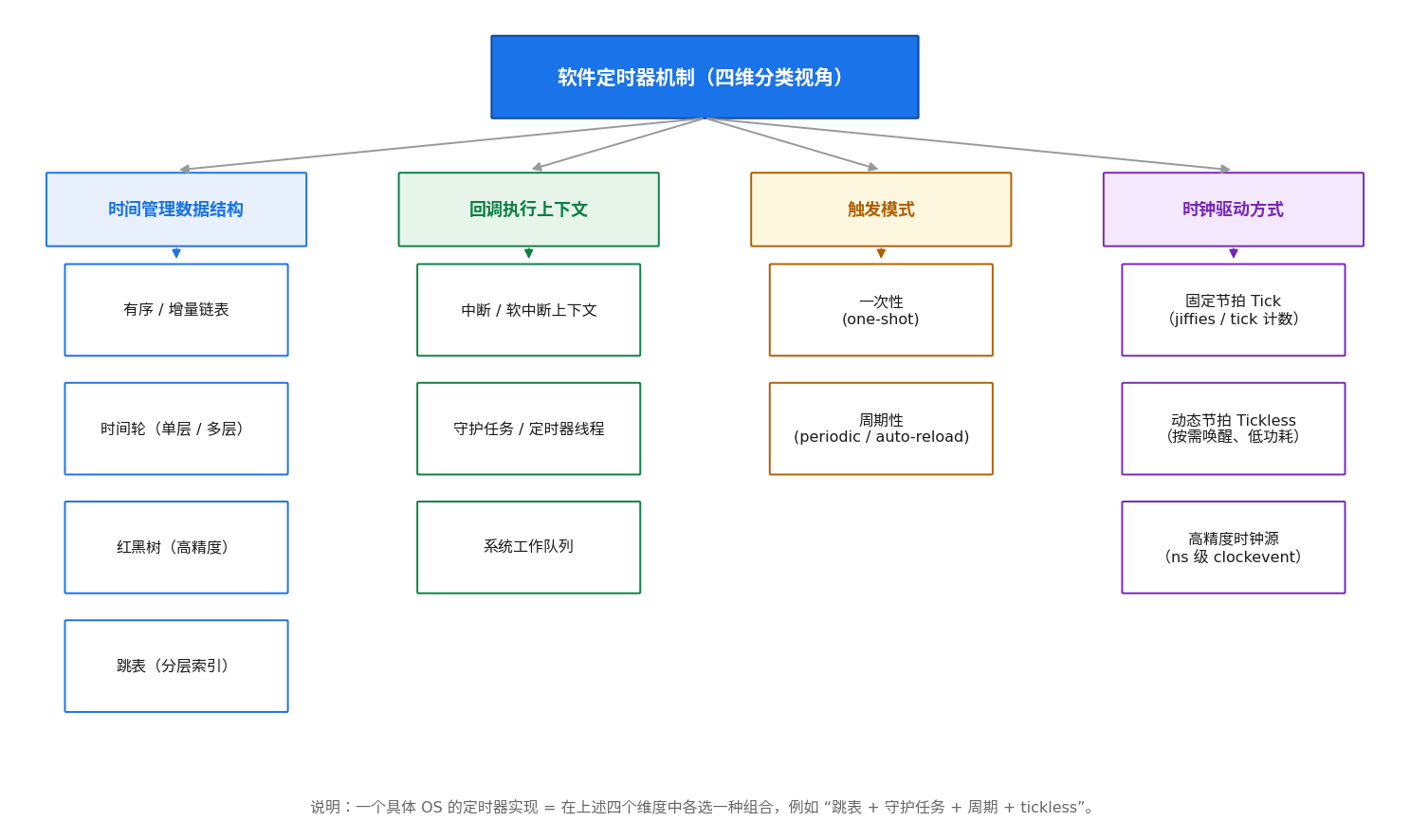

各 OS 的差异主要体现在四个维度：

1. 时间管理数据结构——用什么结构组织大量定时器，决定了插入/删除/到期检查的复杂度；
2. 回调执行上下文——回调在中断里跑还是在任务里跑，决定了回调能做什么、不能做什么；
3. 触发模式——一次性（one-shot）还是周期性（periodic/auto-reload）；
4. 时钟驱动方式——固定节拍 tick、动态节拍 tickless、还是高精度时钟事件。

---

2. 软件定时器通用概念

2.1 系统节拍（Tick）与 Tickless

绝大多数 RTOS 以固定频率的周期性中断作为时间基准，称为系统节拍（tick）。典型频率 100 Hz～1000 Hz：

• 每个节拍中断中，内核推进全局 tick 计数（如 Linux 的 jiffies、FreeRTOS 的 xTickCount、RT-Thread 的 rt_tick）；
• 软件定时器的超时时间通常以 tick 为单位指定（如 pdMS_TO_TICKS(500) 把 500 ms 换算成 tick 数）；
• 定时精度受节拍周期限制：1000 Hz 下理论分辨率 1 ms，100 Hz 下只有 10 ms，且存在最多一个节拍的对齐误差。

固定节拍的代价是：即使系统无事可做，CPU 也要周期性被唤醒，不利于电池供电设备。于是出现了 **tickless（动态节拍）**技术：

• 进入空闲时，内核计算"下一个最近到期事件"还有多久，把硬件定时器编程为到那时再中断，中间的周期性节拍全部省略；
• 唤醒后补偿 tick 计数，对软件定时器透明；
• 各 OS 的实现：Linux 的 NO_HZ（idle/full）、FreeRTOS 的 tickless idle、Zephyr 默认开启的 tickless kernel、LiteOS/AliOS Things 的 tickless 低功耗、NuttX 的 CONFIG_SCHED_TICKLESS、RT-Thread PM 框架中的 tickless 支持。

2.2 一次性与周期性

• 一次性（one-shot）：到期触发一次后自动停止，常用于超时检测（如"500 ms 内未收到应答则报错"）。多数系统的一次性定时器到期后仍占内存，需要显式删除或重新启动。
• 周期性（periodic / auto-reload）：到期后内核自动按周期重新装载，持续触发，常用于周期任务（心跳、采样）。

周期定时器有一个容易忽视的语义差异——周期基准点：

• 大多数实现以"到期时刻"为基准重新装载（expires += period），长期看无累积漂移；
• 若回调执行本身耗时较长，部分实现可能以"回调完成时刻"为基准（或丢弃中间错过的触发），会产生漂移或"吞拍"。对时序敏感的场景应查阅具体 OS 语义。

2.3 回调执行上下文（最重要的概念）

定时器到期后回调在哪执行，直接决定了回调代码的写法约束：

• 中断/软中断上下文：回调在 tick ISR、时钟中断或软中断中直接执行。延迟最低，但绝对不能阻塞、不能睡眠，只能调用中断安全的 API（如 xQueueSendFromISR）。耗时操作必须以"置标志/发消息/唤醒任务"的方式移交任务上下文。
• 任务上下文：到期事件被投递给一个专门的守护任务/定时器线程（或系统工作队列），由该线程执行回调。回调可以做更多事，但注意所有定时器共享这一条执行线程——一个回调阻塞或跑飞，会拖累系统里所有定时器到期处理。

2.4 精度、抖动与漂移

• 精度（resolution）：tick 型定时器受节拍周期限制；Linux hrtimer 这类高精度定时器可达纳秒级（实际受硬件 clocksource 分辨率约束）。
• 抖动（jitter）：到期时刻与回调实际执行时刻的偏差。中断上下文回调抖动小；任务上下文回调还要排队等守护任务调度，抖动更大，且受守护任务优先级影响。
• 漂移（drift）：周期定时器长期运行与理想时刻的累积偏差，取决于重装载基准与时钟源精度。

---

3. 常见实现机制总览

3.1 有序链表与增量链表（Delta List）

最朴素的机制：把所有定时器按到期时刻（或相对前一个节点的剩余时间，即增量）串成有序链表。

• 到期检查：只看链表头，头节点没到期就不用继续看——每节拍 O(1)；
• 插入：需要遍历找到位置——O(n)；
• 采用者：NuttX 看门狗定时器（wdog，增量链表）、Zephyr 内核超时链表（_timeout 增量链表）、ThreadX 定时器链表（按剩余 tick 排序）、LiteOS swtmr（按到期 tick 排序的双向链表）。

变体——双链表轮换：FreeRTOS 定时器守护任务内部维护"当前列表 + 溢出列表"两张有序链表，tick 计数回绕时切换，避免处理 32 位 tick 溢出的边界问题。

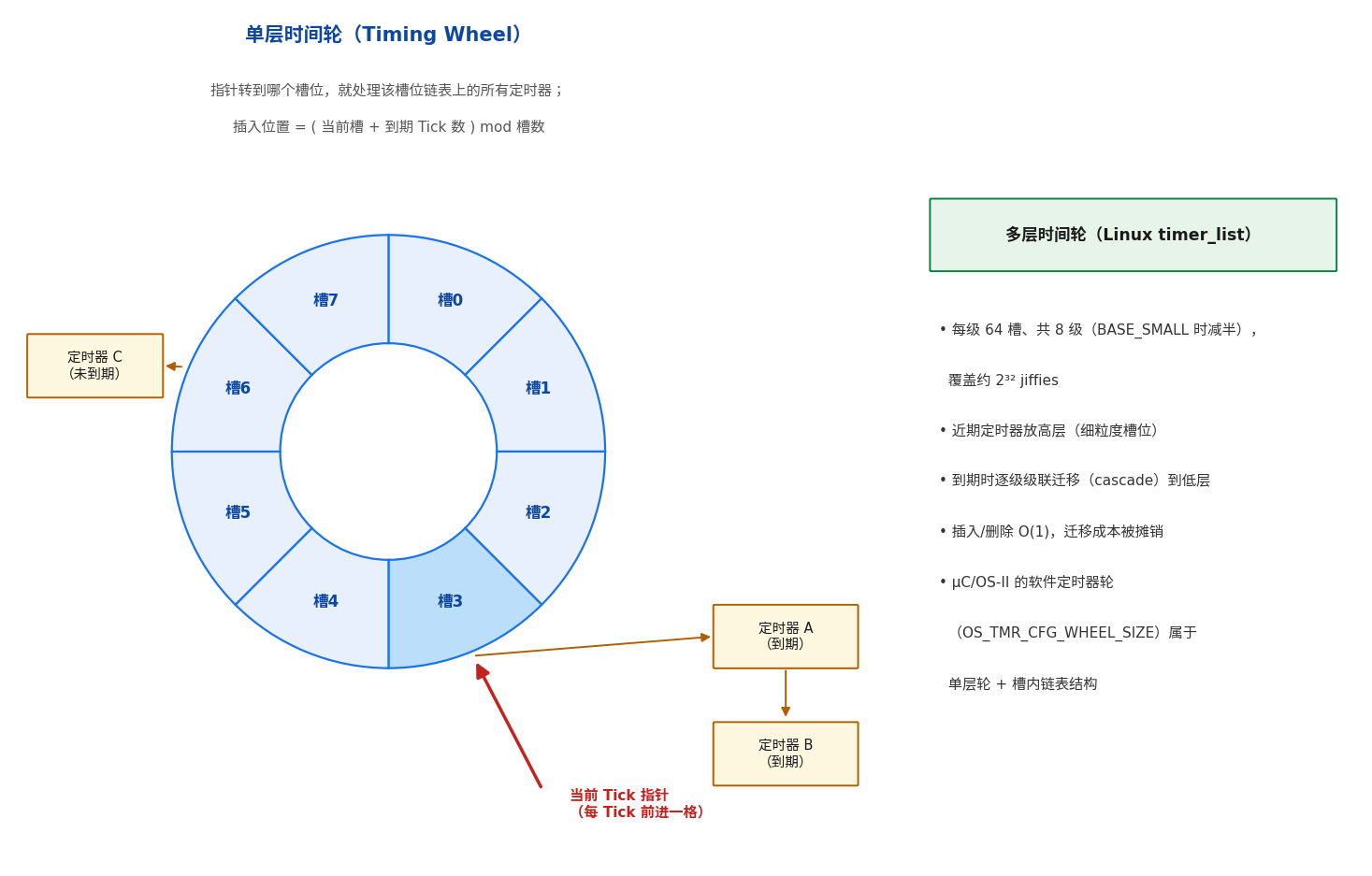

3.2 时间轮（Timer Wheel）

把"时间轴"映射为一个环形数组（轮），每个槽位挂一条定时器链表：

• 插入/删除：槽位 = (当前槽 + 到期tick数) mod 槽数，O(1)；
• 到期检查：指针每 tick 前进一格，只处理当前槽——O(1)；
• 代价：超出轮覆盖范围的超时需要多圈标记（单层轮）或级联迁移（多层轮）；槽内链表过长时处理退化。

单层轮：μC/OS-II 的软件定时器轮（槽数 OS_TMR_CFG_WHEEL_SIZE 可配）。

多层轮：Linux timer_list 自 2.6 起采用多级时间轮（4.8 内核后重构为 8 级、每级 64 槽的桶数组，按到期距离决定放在哪一级，到期临近时逐级级联迁移到细粒度层），可覆盖整个 32 位 jiffies 范围，插入删除均为 O(1) 且摊销迁移成本极低。

3.3 红黑树（高精度定时器）

定时器数量不大但要求 ns 级精度时，可以用红黑树按到期时刻排序：

• 插入/删除 O(log n)，取最早到期者 O(1)（缓存最左节点）；
• 配合可单次编程（one-shot）的时钟事件设备，实现真正的事件驱动定时，不依赖周期节拍；
• 采用者：Linux hrtimer（每 CPU、每时钟基 MONOTONIC/BOOTTIME/REALTIME 各一棵红黑树）。

3.4 跳表（Skip List）

在有序链表上叠加多级"快车道"索引，插入/查找 O(log n)，实现比红黑树简单、无平衡开销：

• 采用者：RT-Thread 的 rt_timer（可通过 RT_TIMER_SKIP_LIST_LEVEL 配置跳表层数，层数为 1 时退化为普通有序链表，小内存设备可关掉）。

3.5 守护任务 / 工作队列投递

与数据结构正交的另一条主线是回调在哪里执行：

• 守护任务模式：内核创建一个定时器服务任务（FreeRTOS 的 Timer Service Task、μC/OS-II/III 的 OS_TmrTask、LiteOS 的 swtmr 任务、AliOS Rhino 的定时器任务、RT-Thread 的 timer 线程）。ISR 中只做最轻的工作（推进 tick、标记到期、向队列投命令），回调由该任务执行；
• 工作队列模式：复用系统工作队列（Linux delayed_work、NuttX work_queue + delay、Zephyr k_work_delayable），到期项排队到工作线程执行，进程/线程上下文，部分实现允许睡眠；
• ISR 直接执行：Zephyr k_timer、ThreadX 应用定时器、NuttX wdog、RT-Thread HARD_TIMER、Linux timer_list/hrtimer——回调就在中断或软中断里跑。

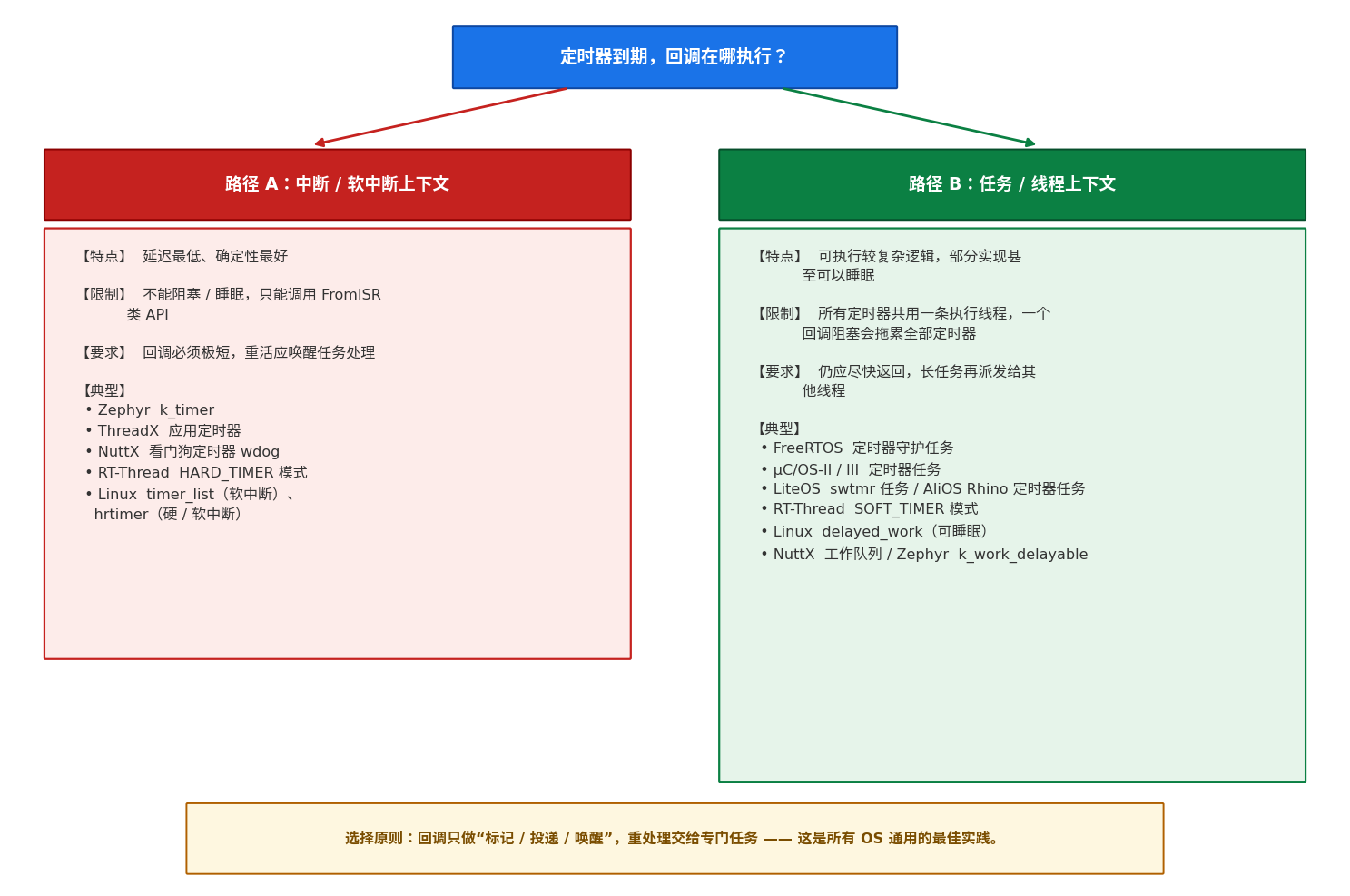

前两种模式本质上都属于"任务/线程上下文"路径，与"ISR 直接执行"形成对照。下图把两条路径的特点、限制与典型采用者放在一起对比：

3.6 各机制复杂度对比

机制	插入	删除	每 tick 到期检查	典型采用者
有序/增量链表	O(n)	O(1)~O(n)	O(1)（只看表头）	NuttX、Zephyr、ThreadX、LiteOS
单层时间轮	O(1)	O(1)	O(槽内链表长)	μC/OS-II
多层时间轮	O(1)（摊销）	O(1)	O(1)（摊销）	Linux timer_list
红黑树	O(log n)	O(log n)	O(1)（最左节点）	Linux hrtimer
跳表	O(log n)	O(log n)	O(1)	RT-Thread

注意：对定时器数量几十以内的小系统，上述复杂度差异实际意义不大；真正的差异在回调上下文和tickless 支持。

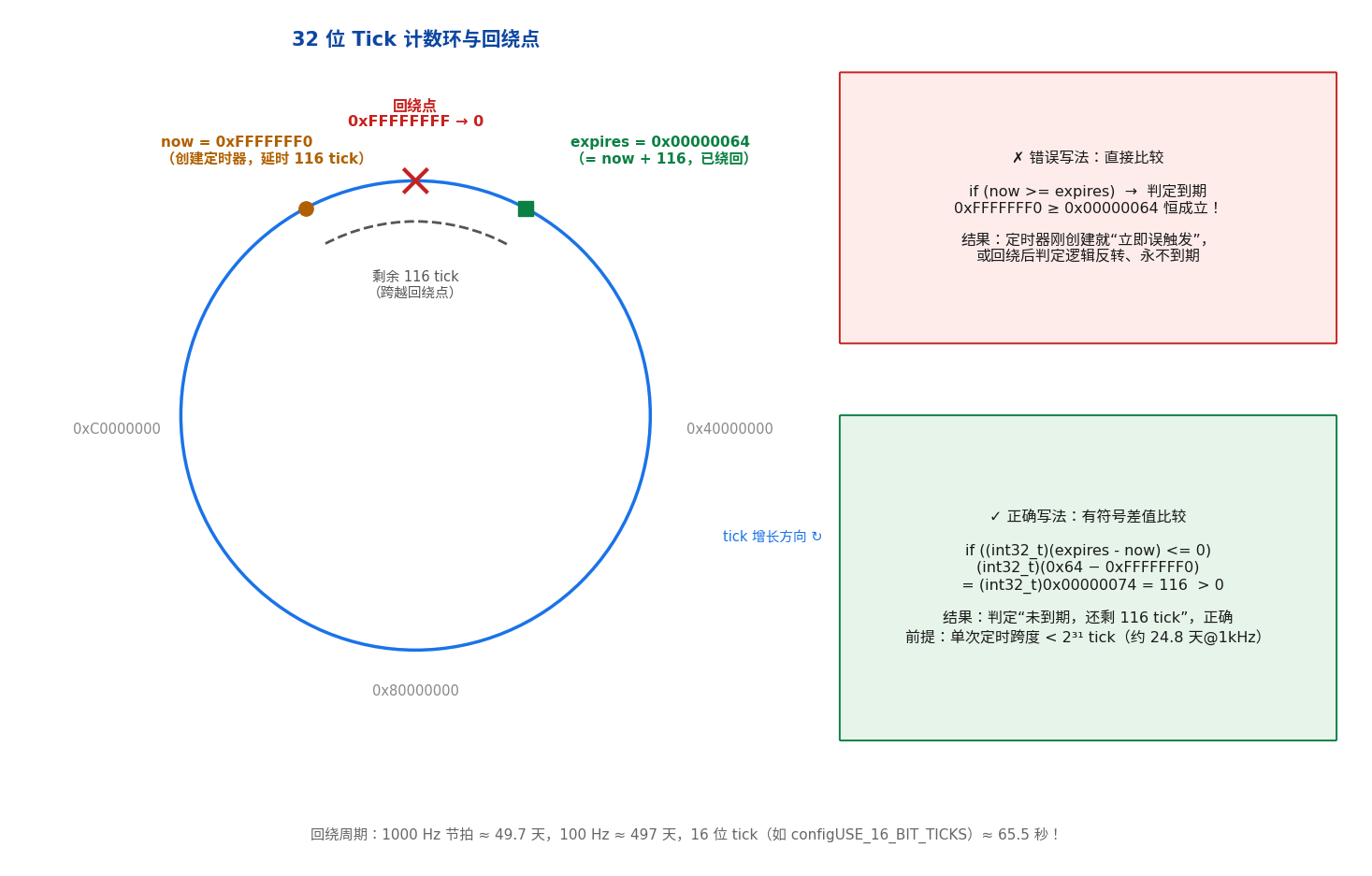

3.7 定时计数绕回（Tick Wraparound）及其处理

这是软件定时器机制中最容易被忽视、后果却最严重的一个共性问题，单独成节分析。

3.7.1 现象本质

绝大多数 OS 的系统 tick 计数是 32 位无符号整数（Linux jiffies、FreeRTOS xTickCount、RT-Thread rt_tick、ThreadX _tx_timer_system_clock、LiteOS/Rhino 的 tick 计数等），计满后回到 0，称为绕回（wraparound / rollover）：

tick 位宽 / 节拍率	绕回周期
32 位 @ 1000 Hz	约 49.7 天
32 位 @ 100 Hz	约 497 天
16 位 @ 1000 Hz（如 FreeRTOS configUSE_16_BIT_TICKS）	约 65.5 秒

定时器的到期时刻expires = now + delay在回绕点附近会"绕"回小数值。若内核或应用用直接大小比较（now >= expires）判定到期，在回绕点附近判断会完全反转——典型症状是设备连续运行几十天后，定时器集体提前触发或永不到期，而且实验室短时测试根本暴露不出来。

3.7.2 通用化解法（五种）

解法	原理	约束
有符号差值比较	(int32_t)(expires - now) <= 0 判定到期；无符号回绕后的差值恰为正确的剩余量	单次定时跨度必须 < 2³¹ tick（1000 Hz 下约 24.8 天）
增量链表（delta list）	节点只存"相对前驱的差值"，每 tick 递减头节点计数，从不做绝对时刻比较	天然免疫回绕，但插入 O(n)
双列表轮换	按"当前周期 / 下一周期（溢出）"分两张有序链表，tick 回绕时整表切换	FreeRTOS 专有设计
时间轮	槽位本身就是环形结构，"当前槽 + delay"取模即得插入位置，环形语义天然覆盖回绕	单层轮需处理多圈标记
64 位计数	位宽足够大，回绕周期拉长到亿年级（64 位 @ 1000 Hz 约 5.8 亿年），问题从根上消失	32 位 MCU 上 64 位比较/加减有额外开销

3.7.3 各 OS 的具体处理

操作系统	tick 位宽	回绕处理机制
Linux timer_list	32 位（unsigned long，另有 64 位 jiffies_64）	对外提供 time_after() / time_before() / time_in_range() 宏（本质是有符号差值比较）；时间轮级联天然按环形语义工作
Linux hrtimer	64 位（ktime_t 纳秒）	无回绕问题（64 位 ns 约 292 年才溢出）——高精度场景的另一个隐性优势
FreeRTOS	32 位（可配 16 位）	守护任务内部当前列表 + 溢出列表双表轮换（prvSwitchTimerLists）；应用层 vTaskSetTimeOutState / xTaskCheckForTimeOut 用差值法
μC/OS-III	32 位（OS_TICK）	tick list 与定时器链表均为增量链表，天然免疫
RT-Thread	32 位（rt_tick_t）	定时器到期判断用差值法（形如 rt_tick - timeout_tick < RT_TICK_MAX/2 的比较）
Zephyr	32 位（可选 CONFIG_TIMEOUT_64BIT）	_timeout 增量链表天然免疫；64 位选项可从根上消除
ThreadX	32 位	定时器有序链表 + 差值比较；应用层直接用 tx_time_get() 算超时的代码需自行用差值法
NuttX	32 位 clock_t（部分配置可 64 位）	wdog 增量链表天然免疫
LiteOS	32 位	swtmr 有序链表按差值语义比较；LOS_TickCountGet 的溢出由内核统一处理
AliOS Things	32 位（tick_t）	定时器有序链表 + 差值比较

3.7.4 应用层必须自守的三条纪律

1. 自己写的超时判断一律用差值法：(int32_t)(deadline - now) <= 0，禁止 now >= deadline 直比；
2. 单次定时跨度不要超过 2³¹ tick（1000 Hz 下约 24.8 天；16 位 tick 下只有约 32 秒）——超长定时用"分段重装"或软件分层计数（如应用层维护"天计数 + 当天 tick"）；
3. 开启 16 位 tick 的低配 MCU 项目（FreeRTOS configUSE_16_BIT_TICKS）要把回绕周期当秒级问题对待——65.5 秒就绕一圈，任何"长超时"逻辑都必须复核。

---

4. 各操作系统定时器机制详解

4.1 Linux

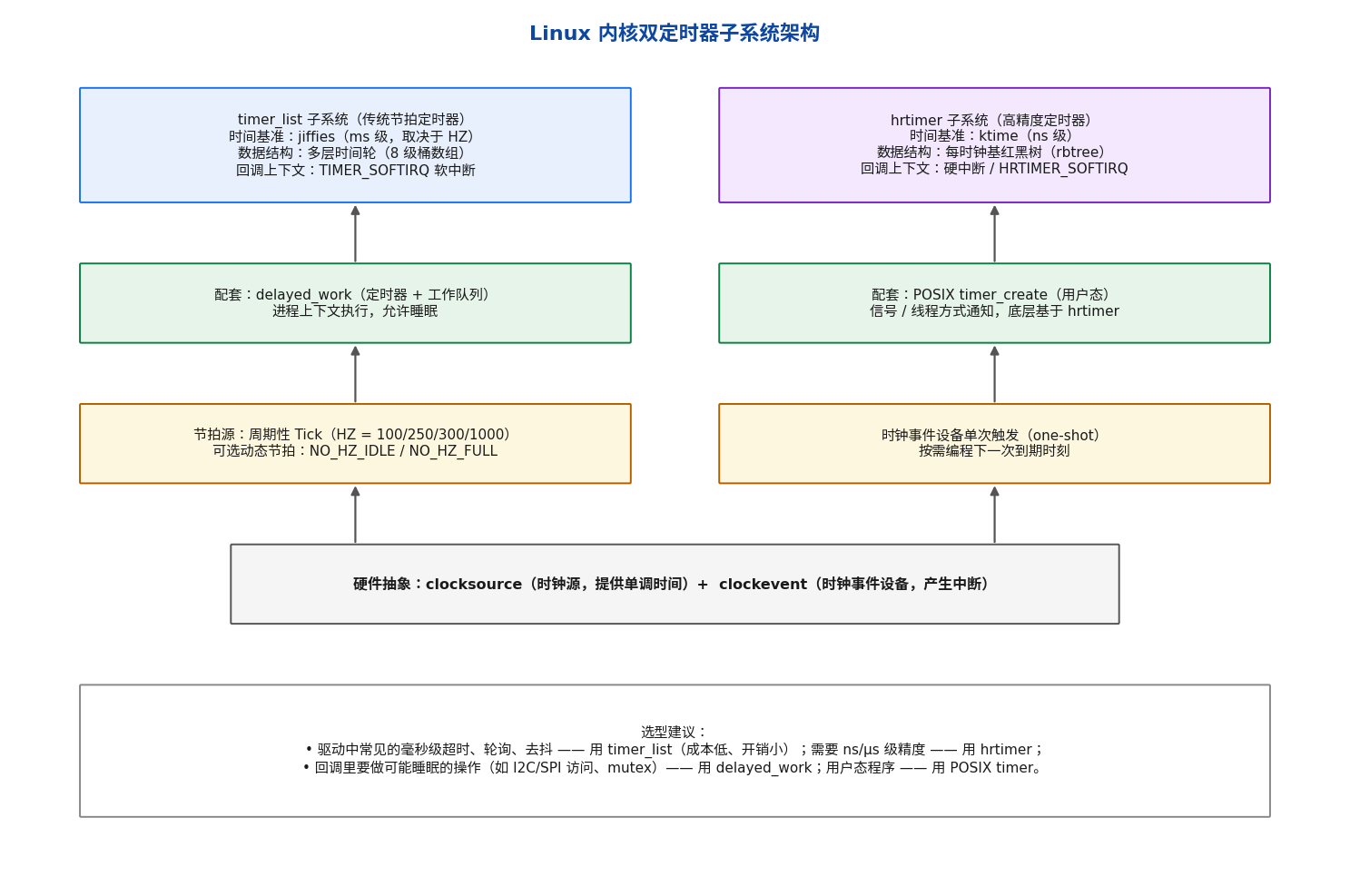

Linux 是其中唯一提供双定时器子系统的操作系统：面向毫秒级普通定时的 timer_list，和面向纳秒级高精度的 hrtimer，外加建立在工作队列之上的 delayed_work 与用户态 POSIX 定时器。

4.1.1 timer_list（传统节拍定时器）

• 机制：以 jiffies 为基准，内核用多层时间轮（每 CPU 一个 timer base，8 级桶数组）管理；节拍中断触发 TIMER_SOFTIRQ 软中断，到期回调在软中断上下文执行——不能睡眠。
• 精度：一个 jiffies，即 1000/HZ ms（HZ 常见 100/250/300/1000，嵌入式常为 100 或 250）。

核心接口（include/linux/timer.h）：

接口	说明
timer_setup(timer, callback, flags)	初始化定时器并绑定回调（4.14 起取代 init_timer+手工赋值）
add_timer(timer)	启动定时器（按已设置的 expires 到期）
mod_timer(timer, expires)	修改到期时间并启动（最常用的"重新武装"接口）
del_timer(timer) / del_timer_sync(timer)	删除；后者等待回调执行完，SMP 下安全
timer_pending(timer)	查询是否处于挂起状态
from_timer(ptr, timer, field)	在回调中由 timer_list 反查外层结构体（容器包含手法）

典型用法：

static void my_timer_fn(struct timer_list *t)
{
    struct my_dev *dev = from_timer(dev, t, timer);
    /* 软中断上下文：不能睡眠，不能拿 mutex */
    mod_timer(&dev->timer, jiffies + msecs_to_jiffies(500)); /* 手动重装载实现周期 */
}

timer_setup(&dev->timer, my_timer_fn, 0);
mod_timer(&dev->timer, jiffies + msecs_to_jiffies(500));

注意：timer_list 本身没有内建的周期模式，周期定时器靠回调里再次 mod_timer 实现。

4.1.2 hrtimer（高精度定时器）

• 机制：以 ktime_t（纳秒）为基准，每 CPU、每时钟基（CLOCK_MONOTONIC/CLOCK_REALTIME/CLOCK_BOOTTIME）一棵红黑树；依赖硬件高精度时钟事件设备（one-shot clockevent），不需要周期节拍驱动，到期时直接编程硬件产生中断；回调在硬中断上下文执行（4.16 起可选 HRTIMER_MODE_SOFT 在 HRTIMER_SOFTIRQ 软中断执行）。
• 使能条件：CONFIG_HIGH_RES_TIMERS（有高精度 clocksource/clockevent 硬件时默认开）。

核心接口（include/linux/hrtimer.h）：

接口	说明
hrtimer_init(timer, clockid, mode)	初始化，指定时钟基与绝对/相对模式
hrtimer_start(timer, tim, mode)	启动（ktime_set(sec, nsec) / ms_to_ktime() 构造时间）
hrtimer_cancel(timer) / hrtimer_try_to_cancel(timer)	取消；前者等待回调结束
hrtimer_restart(timer)	在回调中重启（配合返回值实现周期）
hrtimer_forward_now(timer, interval)	以"现在"为基准向前推进一个周期，防漂移
回调返回值	HRTIMER_RESTART（重新调度）/ HRTIMER_NORESTART（一次性）

static enum hrtimer_restart my_hrtimer_fn(struct hrtimer *t)
{
    hrtimer_forward_now(t, ms_to_ktime(10));   /* 以理论到期点为基准推进 10ms，无漂移 */
    return HRTIMER_RESTART;                     /* 周期定时器 */
}

4.1.3 delayed_work 与 POSIX 定时器

• delayed_work：INIT_DELAYED_WORK() / schedule_delayed_work(&dw, delay_jiffies) / mod_delayed_work() / cancel_delayed_work_sync()。到期后把工作项投递到系统工作队列（kworker 线程），进程上下文，可以睡眠——回调里要做 I2C/SPI 访问、申请内存、拿 mutex 时的正确选择。
• 用户态 POSIX 定时器：timer_create(CLOCK_MONOTONIC, &sevp, &tid) / timer_settime() / timer_delete()，到期通过信号（SIGEV_SIGNAL）或新建线程（SIGEV_THREAD）通知，底层基于 hrtimer。
• tickless：CONFIG_NO_HZ_IDLE（空闲时停节拍）、CONFIG_NO_HZ_FULL（指定 CPU 上只有一个任务时也停节拍），由 tick 广播框架在多核间协调。

4.1.4 Linux 小结

需求	选用
ms 级超时/轮询/去抖（回调简短）	timer_list
μs/ns 级精确定时	hrtimer
回调中可能睡眠	delayed_work
用户态程序	POSIX timer_create

---

4.2 FreeRTOS

4.2.1 机制概述

FreeRTOS 软件定时器为可选组件，核心设计是"命令队列 + 守护任务"：

• 内核在调度器启动时创建一个 定时器服务任务（Timer Service / Daemon Task）和一条定时器命令队列；
• xTimerStart() 等 API 并不直接操作定时器，而是向命令队列发送一条命令，由守护任务取出并执行；
• 定时器到期同样由守护任务检测（它被安排在"最近到期时刻"被唤醒），所有回调都在守护任务上下文执行；
• 守护任务内部用两张有序链表（当前列表 + 溢出列表）管理定时器，天然处理 tick 计数回绕。

关键配置（FreeRTOSConfig.h）：

配置项	作用
configUSE_TIMERS	置 1 才启用软件定时器
configTIMER_TASK_PRIORITY	守护任务优先级（决定回调响应及时性）
configTIMER_QUEUE_LENGTH	命令队列长度（影响峰值并发命令数）
configTIMER_TASK_STACK_DEPTH	守护任务栈深（回调用栈都从这儿出）

4.2.2 核心接口

接口	说明
xTimerCreate(name, period, autoReload, id, cb)	动态创建；autoReload=pdTRUE 为周期，pdFALSE 一次性；id 是用户私有数据指针
xTimerCreateStatic(...)	静态创建（内存用户提供，适配无堆系统）
xTimerStart / xTimerStop / xTimerReset(t, block)	启动 / 停止 / 复位重新计时；ISR 中用 ...FromISR 版本
xTimerChangePeriod(t, newPeriod, block)	改周期（同时改一次性为周期等）
xTimerDelete(t, block)	删除
xTimerIsTimerActive(t)	查询是否激活
pvTimerGetTimerID / vTimerSetTimerID	取/设私有数据（回调里区分多个实例的常用手法）
xTimerGetPeriod / xTimerGetExpiryTime	查询周期 / 到期时刻
xTimerPendFunctionCall(fn, arg1, arg2, block)	把任意函数投递到守护任务执行——ISR 中延后处理（defer）的标准手段

TimerHandle_t t = xTimerCreate("led", pdMS_TO_TICKS(500), pdTRUE, NULL, led_cb);
xTimerStart(t, 0);

4.2.3 上下文约束与 tickless

• 回调跑在守护任务里：禁止调用会阻塞的 API（如 vTaskDelay、带超时取队列），否则所有定时器都被卡住；
• ISR 中只能调 ...FromISR 版本，且本质是"往命令队列发消息"，回调仍在守护任务执行；
• 低功耗：configUSE_TICKLESS_IDLE=1 时，空闲任务会计算下个到期事件，调用 vPortSuppressTicksAndSleep() 停节拍睡过去——软件定时器到期本身就会参与"最近唤醒时刻"的计算。

---

4.3 μC/OS-II

4.3.1 机制概述

μC/OS-II 自 V2.8x 起提供软件定时器（OS_TMR），由**定时器管理任务（OSTmr_Task）**驱动：

• 开启条件：OS_TMR_EN = 1（os_cfg.h），内核初始化时自动创建 OSTmr_Task（优先级由 OS_TASK_TMR_PRIO 配置）；
• 数据结构：单层时间轮——OSTmrWheelTbl[]，槽数 OS_TMR_CFG_WHEEL_SIZE（默认 8），槽内为定时器链表；
• 独立时基：定时器任务不必每 tick 都跑，OS_TMR_CFG_TICKS_PER_SEC（默认 10 Hz）决定定时器时基，从而摊薄开销——这也是 II 代定时器精度较低（默认 100 ms 量级）的原因；
• 回调在定时器任务上下文执行，官方要求回调尽量短，因为所有定时器共享这一个任务。

4.3.2 核心接口

接口	说明
OSTmrCreate(dly, period, opt, cb, arg, name, err)	创建：dly 首次延时；period>0 为周期模式；opt 取 OS_TMR_OPT_ONE_SHOT / OS_TMR_OPT_PERIODIC
OSTmrStart(tmr, err)	启动（挂入时间轮）
OSTmrStop(tmr, opt, arg, err)	停止；OS_TMR_OPT_CALLBACK_ARG 可传新参数给停止回调
OSTmrDel(tmr, err)	删除
OSTmrRemainGet(tmr, err)	查询剩余时间
OSTmrStateGet(tmr, err)	查询状态（未启动/运行/停止）
OSTmrNameGet / OSTmrNameSet	名字管理（调试辅助）

OS_TMR *tmr;
tmr = OSTmrCreate(0, 5, OS_TMR_OPT_PERIODIC, my_cb, NULL, "t5", &err); /* 5个定时器tick为周期 */
OSTmrStart(tmr, &err);

---

4.4 μC/OS-III

4.4.1 机制概述与 II 代的差异

III 代重写了定时器子系统，接口风格全面转向"句柄传参 + OS_ERR 尾参"，主要变化：

• 数据结构由时间轮改为按到期 tick 排序的增量链表（配合新的 tick list 机制），定时器任务 OS_TmrTask 的唤醒由内核 tick list 精确调度，不再依赖固定时基轮询；
• 定时器任务速率仍可配（OS_CFG_TMR_TASK_RATE_HZ，典型 10 Hz），即定时器分辨率仍独立于系统节拍率；
• 新增 OSTmrSet()：不删除即可修改延时/周期/回调——II 代没有；
• 回调同样在 OS_TmrTask 任务上下文执行。

4.4.2 核心接口

接口	说明
OSTmrCreate(tmr, name, dly, period, opt, cb, arg, err)	创建（静态分配 OS_TMR 由用户提供）；opt 取 OS_OPT_TMR_ONE_SHOT / OS_OPT_TMR_PERIODIC
OSTmrStart(tmr, err)	启动
OSTmrStop(tmr, opt, arg, err)	停止
OSTmrDel(tmr, err)	删除
OSTmrSet(tmr, dly, period, cb, arg, err)	III 代新增：在线修改参数
OSTmrRemainGet(tmr, err)	剩余时间
OSTmrStateGet(tmr, err)	状态查询

OS_TMR tmr;
OSTmrCreate(&tmr, "hb", 0, OS_CFG_TMR_TASK_RATE_HZ, OS_OPT_TMR_PERIODIC,
            hb_cb, (void *)0, &err);   /* 每秒一次心跳 */
OSTmrStart(&tmr, &err);

II/III 共同注意点：定时器任务速率（10 Hz 典型）远低于系统节拍（100~1000 Hz）时，定时器分辨率被定时器任务速率决定，想要 1 ms 级分辨率就得把 RATE_HZ 调到 1000，开销随之上升——精度与开销的权衡要自己把握。

---

4.5 RT-Thread

4.5.1 机制概述

RT-Thread 的软件定时器（rt_timer）有两大特色：双回调上下文模式和跳表管理：

• HARD_TIMER 模式（默认）：到期回调直接在 tick 中断上下文执行——要求极短、不能阻塞、不能调用可能挂起的 API；
• SOFT_TIMER 模式：内核创建 timer 线程（软件定时器线程），到期回调由该线程执行——可以调用更多 API，但同样不能长时间占用；
• 数据结构：按到期时间排序的跳表（RT_TIMER_SKIP_LIST_LEVEL 可配层数，默认 1 层即普通有序链表；定时器数量多的系统可调高层数换取 O(log n) 插入）；
• 每个 tick 中断中调用 rt_timer_check() 处理 HARD_TIMER 到期，SOFT_TIMER 到期则通知 timer 线程执行 rt_soft_timer_check()。

4.5.2 核心接口

接口	说明
rt_timer_create(name, cb, param, time, flag)	动态创建；flag 为 RT_TIMER_FLAG_ONE_SHOT / RT_TIMER_FLAG_PERIODIC 与 RT_TIMER_FLAG_HARD_TIMER / RT_TIMER_FLAG_SOFT_TIMER 的组合
rt_timer_init(timer, name, cb, param, time, flag)	静态初始化（内存用户提供）
rt_timer_start / rt_timer_stop(timer)	启动 / 停止
rt_timer_delete(timer) / rt_timer_detach(timer)	删除（动态）/ 脱离（静态）
rt_timer_control(timer, cmd, arg)	控制：RT_TIMER_CTRL_SET_TIME（改超时）、RT_TIMER_CTRL_GET_TIME、RT_TIMER_CTRL_SET_ONESHOT、RT_TIMER_CTRL_SET_PERIODIC、RT_TIMER_CTRL_SET_FUNC（改回调）等
rt_tick_get()	获取当前 tick（手动算超时常用）

rt_timer_t t = rt_timer_create("led", led_cb, RT_NULL,
                               rt_tick_from_millisecond(500),
                               RT_TIMER_FLAG_PERIODIC | RT_TIMER_FLAG_SOFT_TIMER);
rt_timer_start(t);

4.5.3 模式选择要点

	HARD_TIMER	SOFT_TIMER
回调上下文	tick 中断	timer 线程
延迟/抖动	最小	取决于线程优先级（RT_TIMER_THREAD_PRIO）
回调可用 API	仅中断安全 API	大部分内核 API（仍不可久占）
适用	超轻量动作：置标志、发事件	需要调用 IPC、较复杂逻辑

低功耗方面，RT-Thread 的 PM 组件（rt_pm）提供 tickless 支持：进入深度睡眠前停掉 tick，唤醒后补偿。

---

4.6 Zephyr

4.6.1 机制概述

Zephyr 的 k_timer 直接建立在内核超时（timeout）基础设施之上：

• 内核维护一条按到期 tick 排序的增量链表（_timeout 节点），线程睡眠、超时等待、k_timer 都挂在同一机制上；
• tickless 是默认行为（CONFIG_TICKLESS_KERNEL=y）：时钟驱动只在"最近到期时刻"编程下一次中断，系统节拍率 CONFIG_SYS_CLOCK_TICKS_PER_SEC（默认 10000）仅作为时间单位基准，不产生固定周期中断；
• 到期回调（expiry function）在系统时钟 ISR 上下文执行；定时器被停止时可选地调用 stop function，同样在 ISR 上下文。

4.6.2 核心接口

接口	说明
k_timer_init(timer, expiry_fn, stop_fn)	初始化并绑定到期/停止回调
k_timer_start(timer, duration, period)	启动：duration 首次延时；period=K_NO_WAIT(0) 为一次性，非零为周期。时间用 K_MSEC()/K_SECONDS()/K_TIMEOUT_ABS_TICKS() 构造
k_timer_stop(timer)	停止
k_timer_status_get(timer)	查询自上次状态读取以来触发了多少次（并清零计数）
k_timer_status_sync(timer)	阻塞等待直到定时器至少触发一次（同步化使用）
k_timer_remaining_get(timer) / k_timer_remaining_ticks(timer)	剩余时间
k_timer_user_data_set/get	用户私有数据
K_TIMER_DEFINE(name, expiry, stop)	静态定义

void expiry(struct k_timer *t) { /* ISR 上下文！*/ }
K_TIMER_DEFINE(my_timer, expiry, NULL);

k_timer_start(&my_timer, K_MSEC(500), K_MSEC(500));  /* 500ms 周期 */

4.6.3 配套：k_work_delayable

ISR 上下文跑不了的重活，Zephyr 的惯用组合是：定时器 expiry 里 k_work_schedule() 一个 delayable work，由系统工作队列线程执行：

接口	说明
k_work_init_delayable(work, handler)	初始化可延时工作项
k_work_schedule(work, delay) / k_work_reschedule	延时调度到系统工作队列
k_work_cancel_delayable(work)	取消

这套"定时器（ISR）→ 延时工作项（线程）"两段式，是 Zephyr 中处理周期性重活的标准范式。

---

4.7 ThreadX（Eclipse ThreadX）

4.7.1 机制概述

ThreadX 的应用定时器（TX_TIMER）以简洁的 ISR 模型著称：

• 所有激活定时器挂在一条按剩余 tick 排序的有序链表上，由 tick 中断中的 tx_timer_interrupt 推进；
• 到期回调（expiration function）默认在定时器 ISR 上下文直接执行——ThreadX 官方明确建议回调只做"唤醒线程/发消息"这类轻动作；
• 提供配置开关 TX_TIMER_PROCESS_IN_ISR：不定义该宏时，定时器处理被推迟到一个内部定时器线程中执行，换取更短的 ISR 关闭时间（回调仍要求简短，因为共用一个线程）；
• 无独立"周期属性"，用创建时的重装载 tick 数表达：reschedule_ticks=0 即一次性，非零则到期后自动按该值重装。

4.7.2 核心接口

接口	说明
tx_timer_create(timer, name, fn, arg, init_ticks, resched_ticks, flag)	创建；flag 取 TX_AUTO_ACTIVATE（创建即启动）/ TX_NO_ACTIVATE
tx_timer_activate(timer) / tx_timer_deactivate(timer)	激活 / 停用
tx_timer_change(timer, init_ticks, resched_ticks)	修改首次延时与重装载周期（需先 deactivate）
tx_timer_delete(timer)	删除
tx_timer_info_get(timer, ...)	查询名字/激活状态/剩余 tick 等

TX_TIMER my_timer;
tx_timer_create(&my_timer, "t", my_cb, 0, 100, 100, TX_AUTO_ACTIVATE); /* 100 tick 周期 */

ThreadX 的定时器 tick 与系统节拍同源（节拍率由底层移植的硬件定时器决定，通常配 100~1000 Hz）。因为回调在 ISR 中，回调里只能调用 ThreadX 标明 ISR 安全的服务（如 tx_thread_resume、tx_queue_send 的非挂起用法），绝不能调用任何可能挂起当前上下文的服务。

---

4.8 NuttX（Apache）

NuttX 走 POSIX 兼容路线，同时保留了一套内核传统的**看门狗定时器（watchdog timer）**机制，并配合工作队列提供延迟执行能力。

4.8.1 看门狗定时器（wdog）——内核传统机制

• struct wdog_s 节点挂在一条按剩余 tick 排序的增量链表上，由 tick 中断（wd_timer）递减并触发；
• 回调在中断上下文执行，只能做中断安全操作；
• 一次性触发，周期性需求靠回调里再次 wd_start()。

接口	说明
wd_start(wdog, delay, entry, arg)	启动；delay 以系统 tick 为单位（USEC2TICK/MSEC2TICK 换算）
wd_cancel(wdog)	取消
wd_gettime(wdog)	查询剩余 tick

4.8.2 POSIX 定时器——应用层标准接口

完整支持 POSIX.1 定时器族，对用户代码最友好：

接口	说明
timer_create(clockid, sigevent, timerid)	创建，通知方式 SIGEV_SIGNAL（信号）/ SIGEV_THREAD（线程回调）
timer_settime(timerid, flags, value, ovalue)	设置首次触发与周期（it_interval 非零即周期定时器）
timer_gettime(timerid, value)	查询剩余
timer_delete(timerid)	删除

另有简化封装：oneshot_alloc() / oneshot_start() / oneshot_cancel()（内部即 wdog+信号封装）。

4.8.3 延迟工作队列——可睡眠上下文

• work_queue(HPWORK/LPWORK, &work, worker, arg, delay)：把 worker 延迟 delay tick 后投递到高优先级或低优先级内核工作队列线程执行，线程上下文，可调用大部分内核 API；
• work_cancel() 取消。周期场景在工作函数尾部再次 work_queue() 自身。

4.8.4 Tickless 支持

CONFIG_SCHED_TICKLESS 开启后，NuttX 在空闲时把下一个最近到期事件（含 wdog、线程延时）编程到时钟硬件，停止周期节拍；CONFIG_SCHED_TICKLESS_ALARM 还可对接 RTC 闹钟类唤醒源。

---

4.9 LiteOS（Huawei LiteOS）

4.9.1 机制概述

LiteOS 的软件定时器（swtmr）模块与内核 tick 解耦：

• 开启条件：LOSCFG_BASE_CORE_SWTMR=y，内核初始化时创建 swtmr 软件定时器任务（优先级 LOSCFG_BASE_CORE_TSK_SWTMR_CONFIG）与定时器命令队列；
• 定时器按到期 tick 挂在有序链表上；接口调用（create/start/stop）同样以命令投递方式由 swtmr 任务统一处理，回调在 swtmr 任务上下文执行；
• 三种模式：LOS_SWTMR_MODE_ONCE（一次性）、LOS_SWTMR_MODE_PERIOD（周期）、LOS_SWTMR_MODE_NO_SELFDELETE（一次性且到期后不自动回收，需手工删除）；
• 特色配置 LOSCFG_BASE_CORE_SWTMR_ALIGN：定时器对齐——把相近到期时间的定时器合并到同一时刻唤醒，减少低功耗场景下的唤醒次数（IoT 设备省电利器）。

4.9.2 核心接口

接口	说明
LOS_SwtmrCreate(interval, mode, cb, &id, arg)	创建；interval 以 tick 为单位（LOS_MS2Tick() 换算），模式见上
LOS_SwtmrStart(id)	启动
LOS_SwtmrStop(id)	停止
LOS_SwtmrDelete(id)	删除
LOS_SwtmrTimeGet(id, &tick)	查询剩余时间

UINT16 id;
LOS_SwtmrCreate(LOS_MS2Tick(500), LOS_SWTMR_MODE_PERIOD, my_cb, &id, NULL);
LOS_SwtmrStart(id);

低功耗：开启 LOSCFG_KERNEL_TICKLESS 后，空闲时停节拍进入低功耗，swtmr 到期时间参与唤醒时刻计算；ALIGN 配置进一步聚合唤醒点。

---

4.10 AliOS Things（Rhino 内核）

4.10.1 机制概述

AliOS Things 提供两层定时器接口：

• 内核层（Rhino ktimer）：ktimer_t，由内核**定时器任务（timer task）**统一驱动——tick 中断只更新链表头计数，实际回调在定时器任务上下文执行；定时器按到期 tick 组织在有序链表上；
• OSAL 层（aos API）：在 ktimer 之上封装的 aos_timer_*，AliOS 应用开发的推荐入口，语义对齐主流 RTOS。

低功耗方面 Rhino 提供 tickless（RHINO_CONFIG_TICKLESS），配合 krhino_tick_sleep 等接口进入低功耗并补偿 tick。

4.10.2 OSAL 层接口（推荐）

接口	说明
aos_timer_new(timer, fn, arg, ms, repeat)	创建；repeat=1 周期、0 一次性，创建后需手动 start
aos_timer_new_ext(timer, fn, arg, ms, repeat, auto_run)	auto_run=1 创建即运行
aos_timer_start(timer) / aos_timer_stop(timer)	启动 / 停止
aos_timer_free(timer)	释放
aos_timer_change(timer, ms) / aos_timer_change_once(timer, ms)	修改周期 / 修改一次性延时

4.10.3 Rhino 内核层接口

接口	说明
krhino_timer_create(timer, name, cb, first, round, arg, auto_run)	创建；first 首次延时（tick），round 周期（0 为一次性）
krhino_timer_del(timer)	删除
krhino_timer_start / krhino_timer_stop(timer)	启动 / 停止
krhino_timer_change(timer, first, round)	修改参数

static aos_timer_t g_t;
aos_timer_new(&g_t, my_cb, NULL, 500, 1);  /* 500ms 周期，回调在定时器任务上下文 */
aos_timer_start(&g_t);

与 FreeRTOS 守护任务模型相同：Rhino 定时器回调共享定时器任务，禁止阻塞，耗时处理应再派发给其他任务（如 aos_post_delayed_action，AliOS 提供的延迟动作投递，底层也是定时器+任务模型）。

---

5. 横向对比

5.1 接口对照总表

操作系统	创建	启动	停止	删除	改参数	一次性/周期表达
Linux (timer_list)	timer_setup	add_timer	del_timer[_sync]	同停止	mod_timer	回调内重装载实现周期
Linux (hrtimer)	hrtimer_init	hrtimer_start	hrtimer_cancel	同停止	重新 start	回调返回 HRTIMER_RESTART
FreeRTOS	xTimerCreate	xTimerStart	xTimerStop	xTimerDelete	xTimerChangePeriod	autoReload 参数
μC/OS-II	OSTmrCreate	OSTmrStart	OSTmrStop	OSTmrDel	—（需删后重建）	opt + period 参数
μC/OS-III	OSTmrCreate	OSTmrStart	OSTmrStop	OSTmrDel	OSTmrSet	OS_OPT_TMR_*
RT-Thread	rt_timer_create/init	rt_timer_start	rt_timer_stop	rt_timer_delete/detach	rt_timer_control	RT_TIMER_FLAG_*
Zephyr	k_timer_init/K_TIMER_DEFINE	k_timer_start	k_timer_stop	—（静态/无删除语义）	重新 start	period=0 一次性
ThreadX	tx_timer_create	tx_timer_activate	tx_timer_deactivate	tx_timer_delete	tx_timer_change	resched_ticks=0 一次性
NuttX (wdog)	struct wdog_s	wd_start	wd_cancel	—	重新 start	回调内重启实现周期
NuttX (POSIX)	timer_create	timer_settime	timer_settime 置零	timer_delete	重新 settime	it_interval 非零即周期
LiteOS	LOS_SwtmrCreate	LOS_SwtmrStart	LOS_SwtmrStop	LOS_SwtmrDelete	—（删后重建）	LOS_SWTMR_MODE_*
AliOS Things	aos_timer_new / krhino_timer_create	aos_timer_start	aos_timer_stop	aos_timer_free / krhino_timer_del	aos_timer_change / krhino_timer_change	repeat/round 参数

5.2 机制与上下文对照表

操作系统	时间管理结构	回调执行上下文	tickless / 低功耗	精度上限
Linux timer_list	多层时间轮	软中断	NO_HZ_IDLE/FULL	1 jiffy（1~10 ms）
Linux hrtimer	红黑树	硬中断 / 软中断	事件驱动（天然无节拍）	ns 级（受硬件约束）
FreeRTOS	双有序链表（当前+溢出）	守护任务	tickless idle	1 tick
μC/OS-II	单层时间轮	定时器任务	—（无内建 tickless）	定时器任务时基（默认 100 ms）
μC/OS-III	增量链表 + tick list	定时器任务	—（无内建 tickless）	定时器任务速率（可配）
RT-Thread	跳表	中断（HARD）/ timer 线程（SOFT）	PM 组件 tickless	1 tick
Zephyr	内核超时增量链表	时钟 ISR	默认 tickless	1 tick（默认 100 μs 单位）
ThreadX	有序链表	定时器 ISR（可选定时器线程）	低功耗由应用对接	1 tick
NuttX	增量链表（wdog）	中断 / 工作队列 / POSIX 信号线程	CONFIG_SCHED_TICKLESS	1 tick（受系统节拍限制）
LiteOS	有序链表	swtmr 任务	tickless + 定时器对齐	1 tick
AliOS Things	有序链表	定时器任务	Rhino tickless	1 tick

5.3 按需求选型速查

需求场景	推荐做法
回调里只做置标志/发消息，要求最低延迟	ISR 上下文型：Zephyr k_timer、RT-Thread HARD_TIMER、ThreadX、NuttX wdog
回调逻辑较复杂、要调用 OS IPC	任务上下文型：FreeRTOS、μC/OS、LiteOS、Rhino、RT-Thread SOFT_TIMER
回调中需要睡眠（I2C/SPI、mutex、内存分配）	Linux delayed_work、NuttX 工作队列、Zephyr k_work_delayable，或任务上下文型里再转发
ns/μs 级高精度定时	Linux hrtimer（用户态 POSIX timer）
电池设备超长待机	tickless 支持 + 对齐聚合（Zephyr 默认、LiteOS SWTMR_ALIGN、FreeRTOS tickless idle）
大量并发定时器（数百+）	时间轮/跳表/红黑树型实现开销更可控（Linux、RT-Thread 跳表层数调高）

---

6. 使用建议与常见陷阱

6.1 回调写法的通用纪律

1. 先搞清楚回调在哪个上下文执行，再决定里面能调用什么 API——这是所有定时器问题的源头。ISR 上下文禁止阻塞；任务上下文禁止长时间占用。
2. 回调只做"标记、投递、唤醒"：置标志位、xQueueSendFromISR、tx_event_flags_set、投递 work item…… 把重处理交给专门任务。这几乎在每个 OS 的官方文档里都是原话级建议。
3. 不要在守护任务/定时器线程的回调里调用阻塞 API（如 vTaskDelay、阻塞式队列读取）——堵的是全系统所有定时器。

6.2 生命周期管理

4. 删除前确保回调不在执行中：Linux 用 del_timer_sync/hrtimer_cancel/cancel_delayed_work_sync 等"sync"系接口；RT-Thread 静态定时器用 detach、动态用 delete；μC/OS 删除前用 OSTmrStateGet 确认。
5. 回调与删除的竞态：回调正在访问的对象被另一上下文释放，是经典 use-after-free。通用对策：同步型删除接口、引用计数、或在回调入口检查对象有效性。
6. 一次性定时器到期不等于释放：多数系统（μC/OS、ThreadX、FreeRTOS 非自动删除语义）需要显式删除；LiteOS 的 NO_SELFDELETE 模式尤其容易漏删。

6.3 时序语义

7. 周期定时器的漂移：确认所用 OS 的重装载基准是"理论到期点"还是"回调完成点"；Linux hrtimer 用 hrtimer_forward_now 显式对齐理论点，是无漂移的标准写法。
8. tick 换算：永远用官方换算宏（pdMS_TO_TICKS、msecs_to_jiffies、rt_tick_from_millisecond、K_MSEC、LOS_MS2Tick、MSEC2TICK），不要手写 ms * HZ / 1000，节拍率变化时会静默出错。
9. tick 回绕：32 位 tick 计数会回绕（1000 Hz 约 49.7 天，16 位 tick 仅约 65.5 秒）。比较时间必须用"差值法"，禁止直接比较绝对值——各 OS 的具体处理机制与应用层纪律详见 3.7 节的专门分析。

6.4 低功耗配合

10. tickless 下定时器精度会受睡眠深度影响：进入深度睡眠时系统 tick 停摆，唤醒后补偿——补偿误差、外设时钟丢失都可能带来偏差；对唤醒时刻敏感的场景应使用 RTC 闹钟类机制兜底。
11. 聚合唤醒点：LiteOS 的 SWTMR_ALIGN 思路（把多个定时器对齐到同一时刻触发）在低功耗产品上能显著减少唤醒次数；其他系统可在应用层做类似设计（统一节拍、倍数关系周期）。

---

7. 参考资料

• Linux Kernel Documentation：timers、hrtimers、NO_HZ 系列文档（kernel.org）
• FreeRTOS Kernel Developer Docs：Software Timers（freertos.org）
• μC/OS-II / μC/OS-III 用户手册（Micrium/Weston-embedded）
• RT-Thread 内核文档：定时器章节（rt-thread.org/document）
• Zephyr Project Documentation：Kernel Services — Timers（docs.zephyrproject.org）
• Eclipse ThreadX User Guide：Chapter 4 — Application Timers
• Apache NuttX Documentation：OS Interfaces — Timers / Work Queues（nuttx.apache.org）
• Huawei LiteOS 内核开发指南：软件定时器（SWTMR）章节
• AliOS Things 技术文档：aos_timer 与 Rhino ktimer（alios-things.io）
