导读：为什么要先讲架构？因为 网络是为架构服务的。不懂 EEA（电子电气架构），就会觉得 CAN、以太网、网关都是孤立的知识点。这篇文章用三代架构的演进，把"车为什么这样连网"讲透。

一、什么是 EEA

EEA（Electrical/Electronic Architecture，电子电气架构）是整车电子系统的顶层设计蓝图，它定义了所有电子控制单元（ECU）、传感器、执行器以及它们之间的连接关系、通信协议和功能分配。简单来说，EEA 回答了三个核心问题："谁"（ECU/节点）、"在哪里"（物理/逻辑位置）、"做什么"（功能）以及"如何通信"（网络拓扑与协议）。

EEA 的核心构成要素包括：

• 硬件拓扑：ECU、传感器、执行器的物理布局与电气连接。
• 网络架构：通信总线的类型、拓扑以及网关的部署。
• 软件架构：操作系统、中间件、应用软件的分层与部署，以及功能与软件的映射关系。
• 功能分配：明确哪个 ECU 负责实现哪个或哪些车辆功能。

EEA 的优劣直接决定了车辆的成本、性能、可靠性和可扩展性。一个优秀的架构能以更少的线束、更低的功耗、更高的通信效率，支撑更复杂、更智能的汽车功能。

二、三代架构演进

汽车电子电气架构的演进并非一蹴而就，而是随着电子化、智能化程度的提升，经历了从简单到复杂、从分散到集中、从硬连接到软硬解耦的三大阶段。理解这三代架构的变迁，是理解当前所有网络技术选择的基础。

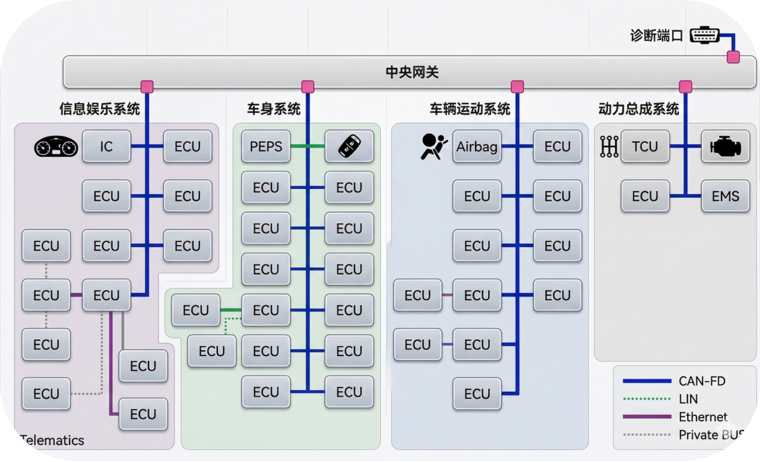

2.1 第一代：分布式架构（模块化时代）

核心理念："一个功能，一个盒子（ECU）"。早期汽车电子功能相对独立且简单，每个功能都由一个专用的 ECU 独立控制。

• 典型特征：
  • ECU 数量爆炸：高端车型 ECU 数量可达上百个，导致线束复杂、重量增加。
  • 通信简单：主要采用低速的 LIN 和经典 CAN 总线，实现 ECU 间的简单信号交互。
  • 点到点布线：线束如同"蜘蛛网"，连接关系复杂，变更成本极高。
• 主要痛点：
  • 成本与重量：线束和 ECU 是整车成本与重量的主要贡献者之一。
  • 算力浪费：每个 ECU 的算力仅服务于单一功能，利用率低。
  • 升级困难：软件与硬件深度耦合，功能更新或修复需要更换整个 ECU，无法实现 OTA（空中下载技术）。
  • 协同困难：跨功能协同实现复杂，通信延迟大。

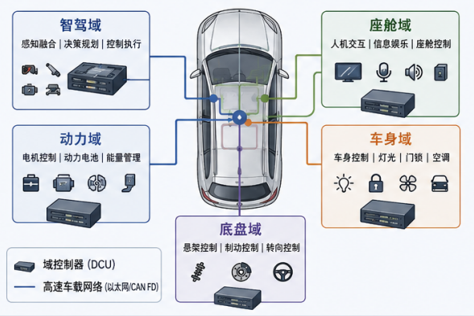

2.2 第二代：域集中架构（功能域时代）

核心理念："功能合并，域内集中"。为了解决分布式架构的弊端，将功能相近的 ECU 进行整合，由功能更强大的"域控制器（Domain Controller, DC）"统一管理。

• 典型特征：
  • 五大功能域形成：业界普遍划分为动力域（发动机、变速箱）、底盘域（制动、转向）、车身域（门窗、灯光、空调）、座舱域（仪表、中控、娱乐）和自动驾驶域（ADAS/AD）。
  • 域内与域间通信分离：域内部采用高速总线（如 CAN FD、FlexRay 或早期以太网）进行通信；不同域之间通过中央网关进行数据交换和协议转换。
  • 算力初步集中：域控制器具备更强的处理能力，可以运行更复杂的软件，并管理域内多个子功能。
• 核心优势：
  • ECU 数量减少：通过集成，ECU 总数可减少 30%-50%。
  • 线束简化：域内布线优化，整体线束长度和复杂度降低。
  • 便于软件升级：为 OTA 奠定了基础，可以对域控制器软件进行远程更新。
  • 功能协同增强：域内功能更容易实现协同和复用。
• 遗留挑战：
  • "烟囱式"开发：各域之间仍相对独立，软硬件资源无法跨域共享。
  • 网关成为瓶颈：所有跨域通信都需经过中央网关，其性能和可靠性成为系统关键。
  • 算力仍未池化：每个域的算力是固定的，无法根据需求动态调配。

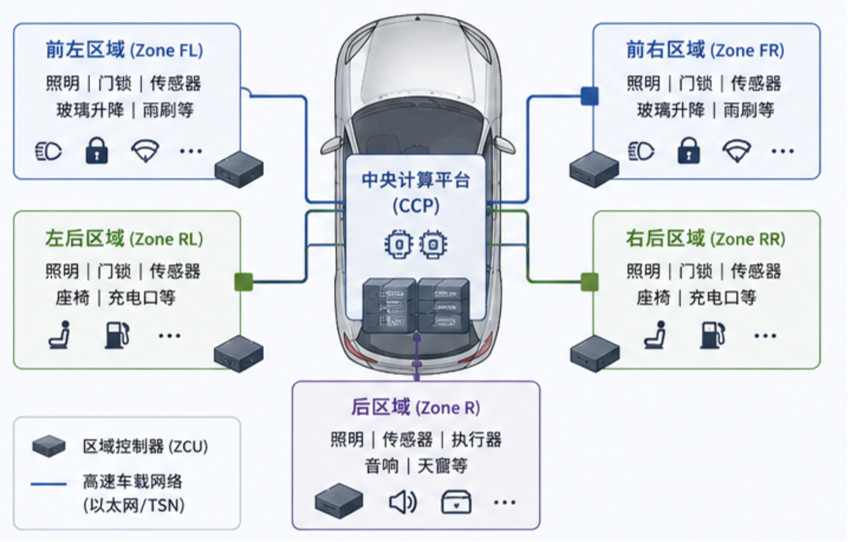

2.3 第三代：中央计算 + 区域控制（跨域融合时代）

核心理念："硬件通用化，软件服务化，通信以太网化"。这是当前行业的主流演进方向，旨在彻底打破功能域的壁垒，实现真正的"软件定义汽车（Software Defined Vehicle, SDV）"。

• 典型特征：
  • 中央计算平台（HPC）：1个或少数几个高性能计算单元，作为整车的"大脑"，集中处理智能驾驶、智能座舱、车身控制等所有高性能计算任务。采用 SoC（系统级芯片）方案，算力可动态分配。
  • 区域控制器（ZCU）：按物理位置（如左前、右前、左后、右后）部署，作为"区域网关"。它负责就近连接该区域内的所有传感器、执行器和传统 ECU，完成供电、I/O 采集、简单逻辑控制和数据上传/指令下达，本身不承担复杂计算。
  • 车载以太网骨干网：在中央计算平台、区域控制器、高性能传感器（摄像头、激光雷达）之间，全面采用高速、可扩展的车载以太网（如 100BASE-T1, 1000BASE-T1）作为骨干通信网络，形成星型或树型拓扑。
  • 服务化架构（SOA）：软件功能被抽象为可跨平台调用的"服务"，通过以太网进行通信，实现软硬件彻底解耦。
• 革命性优势：
  • 线束革命性减少：区域控制器收口了大量线束，整车线束长度和重量可再减少 50% 以上。
  • 算力池化与高效利用：中央计算平台的强大算力可以按需动态分配给不同功能，避免了算力闲置或瓶颈。
  • 极致灵活性：通过 OTA 可以增加新功能、优化现有功能，甚至改变车辆的行为特性，真正实现 SDV。
  • 开发模式变革：软硬件开发得以分离，缩短开发周期，并支持功能的持续迭代。

从"分布式"到"域集中"再到"中央计算"，EEA 的演进主线始终是追求更高的集成度、更灵活的软件能力、更高效的通信和更低的系统总成本。每一代架构都对应着不同的网络技术选择，而当前以车载以太网为骨干的架构，正是为了承载智能汽车时代海量数据交互和复杂软件生态的必然选择。

三、带宽需求分层：为什么以太网不可或缺

随着 EEA 向中央计算演进，不同功能对网络带宽的需求呈现出明显的分层特征。传统总线（如 LIN、CAN）与车载以太网各自在特定层级发挥着不可替代的作用，而以太网之所以成为骨干网，正是由顶层应用的海量数据需求所决定的。

3.1 带宽需求的金字塔模型

我们可以将车载网络的带宽需求分为三个层级：

• 底层控制层（< 1 Mbps）：负责车身基础控制，如车窗升降、座椅调节、雨刷等。这些信号实时性要求高，但数据量极小，通常由 LIN（≤20 kbps） 或低速 CAN 承载。
• 中层指令与状态层（1 - 10 Mbps）：负责动力系统、底盘控制、车身状态等关键指令和状态信息的交互。这是 CAN / CAN FD（最高 8 Mbps） 的传统优势领域，满足了控制类报文对确定性和可靠性的要求。
• 高层数据洪流层（≥ 100 Mbps）：这是智能汽车时代催生的新层级，主要包括：
  • 智能驾驶（ADAS/AD）：单个高清摄像头原始视频流可达 500 Mbps - 1.5 Gbps，激光雷达点云、毫米波雷达数据同样庞大。
  • 智能座舱：多屏互动、高清影音、AR-HUD、语音交互等应用需要高速数据传输。
  • 软件刷写（OTA）：整车固件升级包动辄数 GB，需要快速完成。

3.2 传统总线的瓶颈

面对高层数据洪流，传统总线已力不从心：

• CAN FD 的极限：虽然 CAN FD 将速率提升至 8 Mbps，但其本质仍是基于事件触发的仲裁机制。当多个节点同时发送大量数据时，总线负载率会急剧上升，导致延迟和丢帧，无法满足摄像头、雷达等传感器的持续、高速、同步数据流传输需求。
• 成本与复杂度：若试图用多条 CAN FD 通道来分担流量，将导致线束复杂度、重量和成本呈指数级增长，这与 EEA 演进中"减少线束"的核心目标背道而驰。

3.3 以太网的核心优势

车载以太网（如 100BASE-T1, 1000BASE-T1）凭借其独特优势，完美契合了高层数据洪流的需求：

• 高带宽与可扩展性：提供 100 Mbps 至 1 Gbps 甚至更高的单链路带宽，且可通过交换机轻松扩展，形成星型或树型拓扑，支持海量数据的并行传输。
• 服务质量（QoS）与时间敏感网络（TSN）：以太网支持 VLAN 优先级和 TSN 标准，能够为自动驾驶的摄像头流、控制指令等不同业务提供差异化的延迟和带宽保障，这是传统总线难以实现的。
• 与 IT 生态融合：采用 IP 协议栈，使得车载网络能够无缝对接云端、移动终端和开发工具链，极大简化了 SDV 的开发、测试和运维流程。

以太网并非要完全取代 LIN 和 CAN，而是在 EEA 中承担了全新的角色：作为骨干网（Backbone），专门负责连接 HPC、ZCU、高性能传感器（摄像头、雷达）和智能座舱域等高带宽节点。它就像城市中的"高速公路"，承载着跨域的海量数据；而 LIN、CAN 则如同"支路"和"街区道路"，继续高效处理本地、低速的控制任务。这种分层异构的网络架构，是当前实现高性能、高可靠性、低成本车载通信的最优解。

网络类型	典型速率	主要承载内容	在EEA中的角色
LIN	≤ 20 kbps	车窗、座椅、灯光等车身舒适功能	底层执行器控制
CAN / CAN FD	1 Mbps / 8 Mbps	发动机控制、刹车、转向等关键指令与状态	中层控制与状态交互
车载以太网	100 / 1000 Mbps (1 Gbps)	摄像头视频流、雷达点云、OTA刷写包、座舱娱乐数据	高层骨干网（数据高速公路）

智能驾驶和座舱产生的百兆级乃至千兆级数据洪流，是推动以太网成为车载网络骨干网的直接驱动力。 CAN 在控制领域的优势依然存在，但面对海量数据传输，它已"根本扛不住"——这就是为什么理解 EEA，必须理解以太网不可或缺的地位。

四、为什么要懂 EEA

对于车载网络测试工程师而言，理解 EEA 不是一项"锦上添花"的知识，而是理解工作本质、定位问题根源、规划测试策略的基石。它让你从"只见树木，不见森林"的报文分析员，成长为能够洞察系统级问题的工程师。

4.1 理解测试对象的上下文

你每天测试的每一条 CAN、LIN 或以太网报文，都不是孤立存在的。它们都隶属于某个具体的功能域（如动力域、车身域）或区域（如左前区域控制器）。EEA 定义了这些报文从哪里来、到哪里去、为什么这样走。

• 报文路由：为什么某个车身控制信号需要经过网关转发到座舱域？因为 EEA 规定了跨域通信必须通过中央网关。
• 网络拓扑：为什么摄像头数据直接连到 HPC，而车门信号却先到 ZCU？这是由"中央计算+区域控制"的架构决定的。
• 协议选择：为什么车窗用 LIN，发动机扭矩用 CAN FD，而视频流必须用以太网？这是 EEA 根据带宽、实时性、成本综合权衡后的结果。

不懂 EEA，你看到的只是一串串十六进制数据；懂了 EEA，你看到的是整车电子系统的神经脉络。

4.2 定位复杂网络问题的关键

当出现通信超时、丢帧、延迟过大等问题时，EEA 知识能帮你快速缩小排查范围：

• 是局部问题还是系统问题？如果只是某个车门 LIN 网络上的信号异常，问题可能局限在该区域控制器或执行器。但如果跨多个域的信号都出现延迟，问题很可能出在骨干以太网交换机、网关或中央计算平台的负载上。
• 网关配置错误：报文没有按预期路由？可能是网关的路由表（Routing Table）配置与当前 EEA 设计不匹配。
• VLAN 隔离与带宽争用：在以太网骨干网上，ADAS 摄像头流
