第一章：什么是库

在深入探讨 Linux 操作系统中库的制作与极其硬核的底层加载原理之前，我们首先需要拨开迷雾，从最根本的思想和二进制层面来理解：究竟什么是“库”（Library）？

对于初学者而言，库可能只是编译命令中附带的 -l 参数，或者是代码顶部的 #include。但在系统级开发和底层重构的视角下，库是软件工程演进、编译效率优化以及计算机内存管理共同妥协与进化的产物。

1. 从软件工程的痛点说起：为什么需要库？

假设我们正在开发一个大型 Linux 项目，其中包含大量的通用基础功能，例如高精度的数学运算、字符串硬核解析、网络套接字封装等。如果没有“库”的概念，我们通常有两种最原始的代码复用手段：

痛点一：源码级别的“复制粘贴”

这是最直观的做法。每当新写一个程序需要用到数学运算，就把之前写好的 math.c 源码直接复制到当前工程目录下，然后和主程序一起编译。

• 代价：如果 math.c 中存在一个底层 Bug，你必须找出全盘所有复制过该代码的项目，逐一修改。代码冗余严重，维护成本呈指数级上升。

痛点二：多源文件协同编译

为了解决复制粘贴的问题，我们将通用功能模块化，固定放置在某个特定目录，每次编译主程序时，手动将这些专用的 .c 文件拉过来一起编译：

gcc main.c /path/to/common/math.c /path/to/common/string.c -o my_program

• 代价：
  1. 编译效率低下：即便 math.c 的代码一年没有变动过，每次你修改 main.c 时，编译器都必须重新将 math.c 从源码编译成机器码。在动辄数百万行代码的大型工程中，这种全量编译是无法承受的灾难。
  2. 源码暴露：如果你是一家闭源软件供应商，你必须把 math.c 的商业机密源码直接暴露给购买你接口的客户，这在商业上是不可行的。

2. 库的本质：二进制目标文件的“集装箱”

为了解决上述编译效率与源码保密的问题，计算机科学家们提出了一个核心思想：将复用的代码提前编译好。

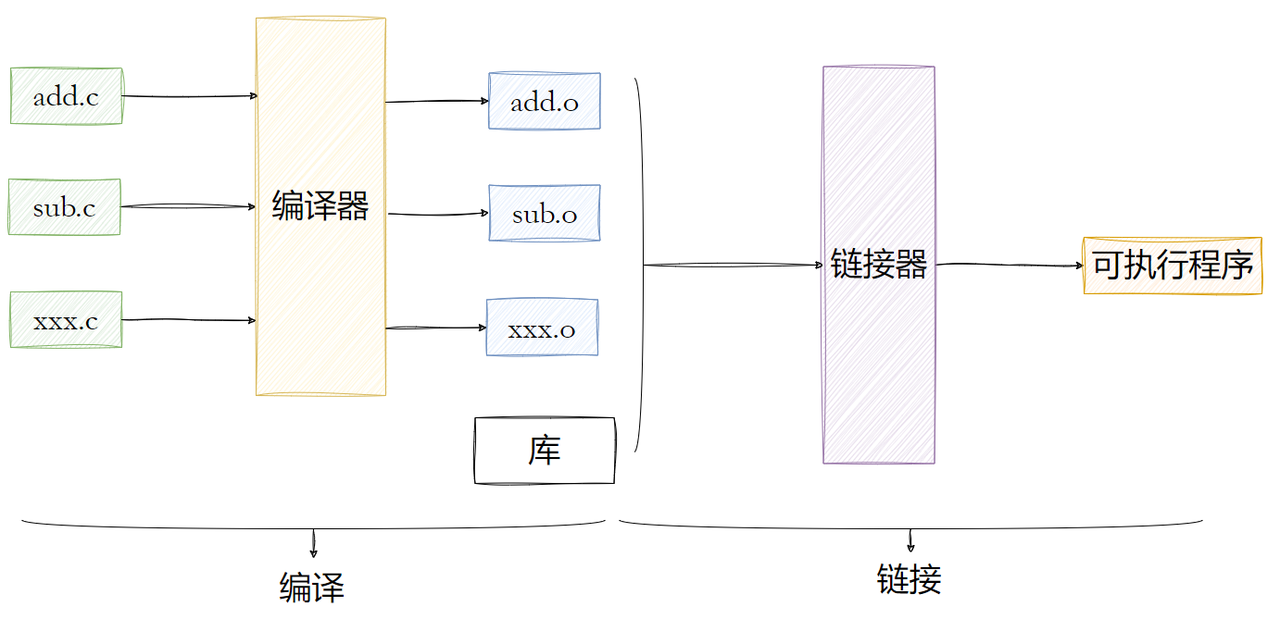

我们知道，C/C++ 源码过渡到可执行文件，必须经历：源码 (.c) -> 汇编 (.s) -> 二进制目标文件 (.o) -> 可执行文件 的过程。其中，把 .c 变成 .o 的过程是最耗费 CPU 算力的（需要进行复杂的词法分析、语法分析、代码优化等）。

既然 math.c 轻易不改变，我们完全可以提前将它编译成二进制的 math.o。当主程序 main.c 需要调用时，让 main.c 先编译成 main.o，然后让链接器（Linker）直接将 main.o 和 math.o 拼接在一起。

但是，如果通用的 .o 文件有成百上千个（例如标准的 C 库 libc 包含了大量标准库函数以及对系统调用的封装），难道我们在编译时要在命令行里写上千个 .o 文件吗？

库的二进制定义：
所谓“库”，本质上就是把可复用的已编译代码按照规定的二进制格式组织成可供链接和加载使用的文件。其中，静态库 .a通常是由多个.o目标文件组成的ar归档；动态库.so 则是由链接器生成的 ELF 共享目标文件。这个文件就像一个“二进制集装箱”，统一了分发、管理和链接的规格。

3. 接口与实现的分离：头文件与库文件的纽带

一个完整的库，在 Linux 系统中通常由两部分组成，它们各司其职，共同完成了“声明”与“实现”的完美分离：

1. 头文件（.h）：契约与入场券

头文件存在于源码层面。它通常主要包含函数原型声明、类型/结构体定义、宏定义等接口信息；某些场景下也可以包含 inline 函数、模板等实现。

• 对编译器的意义：当主程序 #include <stdio.h> 并调用 printf 时，编译器查阅头文件，确信了 printf 的参数类型和返回值。它告诉编译器：“这个函数是存在的，请先给我的语法检查放行，允许我生成 .o 目标文件。”

2. 库文件（.a / .so）：硬核肉身

库文件存在于二进制层面。它才是真正包含了由源码编译过去的、CPU 能够直接执行的机器指令（如 .text 代码段）以及初始化的全局变量（如 .data 数据段）。

• 对链接器的意义：在编译的最后阶段，链接器拿着主程序生成的 .o 文件，去库文件中横向对比符号表（Symbol Table），找到 printf 等符号对应的定义，并根据符号表和重定位信息，把引用“缝合”或者“关联”到最终产物中；链接阶段处理的是文件内偏移和虚拟地址布局，并不是物理内存地址。

4. 库的分类预览

在 Linux 宇宙中，根据这些二进制目标文件被“缝合”进主程序的时机和方式的不同，库被清晰地划分为了两大阵营：

• 静态库（Static Library，在 Linux 下通常以 .a 为后缀）：Archive 的缩写。可以简单理解为是一个用 ar 命令归档的一组 .o 文件；ar 归档通常并不压缩这些目标文件。在编译链接阶段，它的代码会被直接复制到你的可执行文件中。
• 动态库（Shared Library，在 Linux 下通常以 .so 为后缀）：Shared Object 的缩写。在编译链接阶段，它不把代码复制过去，仅仅是在可执行文件中做好“标记”，直到程序真正运行加载时，才由系统动态地拉入内存中供多进程共享。

💡 跨平台多维透视：
库在主流操作系统中的家族交错：

• 静态库：在 Linux 下后缀为 .a（Archive），在 Windows 下后缀为 .lib。
• 动态库：在 Linux 下后缀为 .so（Shared Object），在 Windows 下后缀为 .dll（Dynamic Link Library）。

这两类库不仅文件后缀和打包方式不同，其底层的内存布局、地址空间映射、寻址方式（如是否是位置无关代码 PIC）也存在着天壤之别。

补充章节：幕后推手——静态链接器 ld

在正式亲手制作静态库之前，我们必须先认识 Linux 编译链条中那个掌握生死大权的幕后黑手——静态链接器 ld（Linker）。

很多人误以为编译命令 gcc 完成了所有工作，但实际上，gcc 只是一个前端驱动（Driver）。当它发现你需要生成可执行文件时，它会在后台悄悄调用系统中的 ld 程序（GNU linker）。

1. ld 的核心历史使命：符号解析与重定位

对于链接器 ld 而言，它要处理的输入全都是二进制的可重定向目标文件（.o 文件）或归档文件（.a 文件）。它在底层主要干两件极其硬核的事：

• 符号解析（Symbol Resolution）：
  每一个 .o 文件内部都有一个符号表（Symbol Table），记录了自己定义了哪些函数（如 my_add），以及自己引用了哪些外部函数（如 printf）。ld 的任务就是把所有 .o 文件的符号表拼在一起，确保每一个被引用的外部符号，都能在某个 .o 或库文件中找到唯一的明确定义。如果找不到，就会抛出我们 undefined reference 报错。
• 重定位（Relocation）：
  我们在执行 gcc -c 时，生成的 add.o 还是可重定位目标文件：各节尚未获得最终运行时布局，符号值通常是节内相对值，外部符号引用则通过重定位项记录，CPU 不能把它直接当作完整程序运行。ld 会把输入目标文件中的代码节、数据节等按链接脚本进行布局和合并，为符号确定最终的链接地址/偏移，并根据重定位项修正引用。这个过程就是重定位（Relocation）。

2. ld 的工作模式：冷酷的单向线性扫描

理解传统静态库链接顺序时，可以把 GNU ld 看成按命令行从左到右处理输入：GCC 会先把 .c 编译成 .o，真正交给 ld 的主要是 .o、.a、.so 以及链接选项。普通目标文件会直接参与链接，而静态库通常只在扫描到它时按当前未解析符号按需提取成员。

为了理解这一经典静态库扫描规则，可以抽象成三个“对账单集合”（这是教学模型，不要求把它理解成 GNU ld 源码里真的就叫这三个集合）：

1. 集合 E (Objects)：最终要缝合在一起的二进制目标文件。
2. 集合 U (Undefined)：当前“嗷嗷待哺”、还缺货的函数符号清单。
3. 集合 D (Defined)：目前已经掌握的、能提供的函数符号清单。

这个单向对账机制是造成后面所有“静态库命令行顺序陷阱”的根本根源。

3. 查看和调用 ld 的硬核语法

在 Linux 终端，我们虽然很少直接调用 ld 命令，但可以通过 GCC 的后门参数直接干预它的行为：

# 语法：-Wl,<options>
gcc main.c -L. -lmymath -Wl,-verbose -o main

• 语法拆解：-Wl,（Linker Options 通道）是 GCC 的专用语法，代表“后面紧跟的参数不需要 GCC 解释，请原封不动地直接透传给底层链接器 ld”。
• -Wl,-verbose：这会让底层链接器 ld 在链接时打印出极其详细的内部日志，包括它去哪些目录搜索了库，默认使用了什么链接脚本（Linker Script）等。通过它，你能清晰看到 ld 在后台是如何一丝不苟地执行路径匹配的。

有了对 ld 链接器这一核心角色的认知，我们接下来进入 第二章：静态库，看看 ld 是如何在单向逛超市的过程中消费 .a 文件的。

动静态库使用语法规则：

gcc main.c -L路径 -lxxx -o main

第二章：静态库

在了解了库的本质后，我们首先切入 Linux 下最古老、最直接的库形态——静态库（Static Library）。

从底层来看，静态库的机制非常纯粹。它在编译期间直接将字节码“缝合”进最终的可执行文件中。本章我们将完整拆解静态库的打包逻辑、底层文件格式，以及在链接使用时的核心避坑指南。

2-1 静态库的生成

为了真正看清静态库的骨架，我们不使用复杂的宏大工程，而是从最底层的两个数学函数模块开始推导。

假设我们有以下纯粹的源码文件结构：

• add.h / add.c：实现加法功能。
• sub.h / sub.c：实现减法功能。

// add.h
#ifndef _ADD_H_
#define _ADD_H_
int my_add(int a, int b);
#endif

// add.c
#include "add.h"
int my_add(int a, int b) {
    return a + b;
}

步骤一：将源码粉碎为二进制“半成品”（.o 文件）

要把这些代码打包成静态库，第一步必须通过编译器将 .c 文本文件翻译成 CPU 认得的二进制可重定向目标文件（Relocatable Object File）。

gcc -c add.c sub.c

底层拆解 -c 参数：
这里的 -c 指令让 GCC 在完成预处理、编译、汇编后立即踩下刹车，拒绝进入链接阶段。
此时生成的 add.o 和 sub.o 已经包含机器指令和数据等二进制节（如 .text、.data），但它们还没有最终的可执行文件地址布局：已定义符号通常记录节内相对值，尚未解析的外部引用则由重定位项等待后续链接处理。
🤔 核心思考：你把你的源文件编译成为 .o 和其他文件有关联吗？没有！ 在这个阶段，add.o 压根不知道 sub.o 的存在，它们都是孤立的二进制碎块。只有在最终链接的时候，多个 .o 才会产生实质性的关联！

步骤二：使用 ar 命令进行“二进制打包”

拿到 add.o 和 sub.o 后，我们使用 Linux 原生的归档工具 ar（Archiver）将它们打包成一个后缀为 .a 的静态库文件：

ar -rc libmymath.a add.o sub.o

参数核心硬解：

• r (replace)：如果库文件已经存在，将后面的 .o 文件替换进去。如果不存在，则将它们插入到库的尾部。
• c (create)：代表创建这个库文件。
• libmymath.a：这是 Linux/GNU 工具链中静态库最常见的命名约定。使用 -lmymath 这种方式链接时，通常需要按 lib<name>.a / lib<name>.so 的形式命名；如果直接把归档文件路径写在命令行中，文件名本身并非必须遵守这一约定。

深度死磕：.a 文件的底层究竟是什么？

不要把 .a 想得太神秘。在底层，.a 文件就是一种 ar archive 归档文件，通常不对里面的 .o 成员做压缩；它和 tar 不是同一种文件格式。

如果我们用 Linux 自带的 file 命令去窥探它：

$ file libmymath.a
libmymath.a: current ar archive

它会明确告诉你这是一个 ar archive（归档文件）。静态库的头部有一个固定的全局魔数（Magic Number），即字符串 !<arch>\n。随后，它以极为简单的结构，把 add.o 和 sub.o 的二进制内容连同各自的文件名、大小、权限等元数据一块接一块地拼接在一起。

此外，静态库通常会带有符号索引表，记录“哪个符号位于哪个 .o 成员中”，便于链接器快速检索。GNU ar 在常见用法下会维护该索引；工程中也经常显式使用 ar rcs ...（s 表示写入/更新索引），或者用 ranlib 更新索引。

补充：查看静态库内部成员

制作完成后，可以直接查看静态库里归档了哪些 .o 成员：

ar -tv libmymath.a

其中：

• t（table）表示列出归档成员；
• v（verbose）表示显示更详细的信息，例如权限、大小、时间和成员名。

这与 PDF 中 ar -tv libmystdio.a 的观察方法一致，适合在“库已经做好，但想确认里面到底装了哪些目标文件”时使用。

2-2 静态库的使用

在编译和链接的世界里，没有任何一个参数或行为是拍脑袋决定的，它们全都是为了解决某个特定的工程痛点或迎合链接器 ld 的死板机制。

在上一节中，我们成功将 add.o 和 sub.o 打包归档为了二进制的 libmymath.a。这一节我们拉高显微镜的倍率，死磕程序在编译链接阶段是如何真正消费这个静态库的，并深度剖析链接器底层的符号决议机制。

我们先写一个主程序 main.c 来调用它：

// main.c
#include <stdio.h>
#include "add.h"

int main() {
    int res = my_add(10, 20);
    printf("Result: %d\n", res);
    return 0;
}

1. 编译链接的两种姿势与底层差异

我们在调用静态库时，通常有以下两种命令行写法。虽然最终都能生成可执行文件，但链接器在底层的检索逻辑有着细微的差别。

姿势一：直接路径拼接触发（绝对/相对路径）

gcc main.c ./libmymath.a -o main

• 底层行为：这种写法不会触发 -l 的“按库名搜索”过程，链接器会直接打开你明确指定路径的 libmymath.a；但它仍然会把该文件识别为静态归档，并按静态库成员提取规则解析其中需要的 .o。
• 💡 脑补画面：对链接器来说，.a 文件就像是一个已经解开的包裹。链接器不需要去任何地方找它，它就在命令行里待着。链接器直接伸手进去拿 .o。

姿势二：标准军规参数指定（-L 与 -l）

在较大的 Linux 工程中，通常更倾向于通过构建系统管理库路径和库名，而不是把固定绝对路径散落在命令行中；不过直接写 ./libmymath.a 本身也是合法、常见且明确的链接方式。

动静态库通用的使用语法规则：

gcc main.c -L路径 -lxxx -o main

❓ 为什么要大费周折将路径与库名分离？
原因在于提高工程的可移植性与解耦。 如果直接写死路径，一旦库文件移动了目录，或者换到另一台服务器上编译，所有的编译脚本（Makefile/CMake）全部得手动重写。而引入 -L 和 -l 参数，就能让路径配置和业务链接逻辑彻底分离，实现“一次编写，到处编译”。

下面我们来彻底死磕 gcc main.c -L. -lmymath -o main 这条命令背后，从前台语法规则到链接器内部数据结构的硬核全貌。

1. 命令行语法的硬核拆解

当你在终端敲下这一行命令时，GCC 作为前端驱动，会将不同的参数精准分发给底层的真正的静态链接器 ld：

• gcc main.c：将主程序源码编译、汇编，在 /tmp 目录下生成一个临时的二进制目标文件 main.o。

  • -L.（关键语法 1：路径指定）
  • 语法格式：-L<dir>（注意：-L 和路径之间可以有空格也可以没有空格，但在实际开发中通常紧挨着写，如 -L.、-L/usr/local/lib）。
  • 底层行为：-L. 的作用是把当前工作目录 . 加入链接期库搜索路径。链接器的默认搜索目录由目标平台、GCC 配置、多架构目录和链接器配置共同决定，并不只固定为 /lib64、/usr/lib64；命令行给出的 -L 目录会按其规则参与搜索，并通常优先于默认系统库目录。
  • ❓ 为什么要设计这个路径链表？
    原因是为了建立链接期的缓冲带。 链接器 ld 是很死板的，它默认只会去系统老巢里搜寻。如果你不通过 -L 把你本地存放库的私人目录追加到这个链表里，链接器就会因为“不认识新朋友”而直接拒绝后续的搜寻。

• -lmymath（关键语法 2：名称指定）

  • 语法格式：-l<namespec>（注意：必须省略库文件真正的 lib 前缀和 .a 或 .so 后缀）。

  • 底层行为：这会触发链接器内核的“名称转换魔术（Name Mangling）”。链接器拿到字符串 mymath，结合当前系统的编译模式（默认是动态链接模式），在内存中动态拼接出两个待搜索的文件名字符串：

    1. libmymath.so（动态库目标）
    2. libmymath.a（静态库目标）

  • ❓ 为什么要掐头去尾只留 mymath？
    原因是把“库的逻辑名称”和具体文件名解耦。 在 GNU/Linux 工具链中，-l<name> 会按当前链接模式去查找形如 lib<name>.so、lib<name>.a 的文件；不同平台和不同工具链的命名与搜索规则并不完全相同。

• -o main：指定最终生成的二进制可执行文件名称。

-L 解决的是“去哪找”（Where）的问题 —— 负责给链接器带路、提供库文件的存放目录（路径）。
-l 解决的是“找什么”（What）的问题 —— 负责告诉链接器要加载的库的逻辑名称。

2. 链接器内部的“名称转换魔术”与搜索算法

当 -L. 和 -lmymath 在链接器内部相遇后，链接器便开始执行极其死板的双重循环嵌套搜索算法。

其底层的伪代码逻辑如下：

// 链接器底层搜索逻辑伪代码
char* namespec = "mymath";
char* search_paths[] = { "-L指定的路径(.)", "LIBRARY_PATH路径", "/lib64", "/usr/lib64" };

for (int i = 0; i < paths_count; i++) {
    1. 默认优先尝试拼接成动态库 .so
    char* so_file = try_combine(search_paths[i], "lib", namespec, ".so");
    if (file_exists(so_file)) {
        bind_shared_library(so_file); // 找到动态库，直接收工
        break;
    }

    2. 如果 .so 不存在，则尝试拼接成静态库 .a
    char* a_file = try_combine(search_paths[i], "lib", namespec, ".a");
    if (file_exists(a_file)) {
        process_static_archive(a_file); // 找到静态库，抠出 .o
        break;
    }
}

⚠️ 惊悚的“同名碰撞陷阱”

如果同一个搜索目录下同时存在 libmymath.so 和 libmymath.a，在默认允许动态链接的模式下，-lmymath 通常会优先选择 libmymath.so；使用 -static、-Wl,-Bstatic 或直接指定 .a 路径等方式时则会改变这一选择。

如果你明明想链接静态库，却被动态库“截胡”，你的程序在没有对应 .so 的生产环境运行就会直接报 error while loading shared libraries 的毁灭性崩溃。

3. 如何强行进行静态链接？（硬核语法扩展）

为了打破链接器默认“掐尖选择 .so”的潜规则，Linux 提供了三种前台语法，强制链接器在遇到 -lmymath 时必须锁死为静态库。

姿势 A：全量物理超度法（-static）

gcc main.c -L. -lmymath -static -o main

• 底层行为：这是一个极度暴力的参数。它告诉链接器：全面关闭动态链接引擎。此时，不仅 libmymath 必须是静态库，连程序依赖的操作系统标准 C 库（libc）、线程库（libpthread）等，也全部必须去系统里找 .a 版本的静态库进行全量缝合。
• 后果：生成的可执行文件体积会从几十 KB 暴增到数 MB。

姿势 B：精准外科手术法（-Wl,-Bstatic）

如果在大型工程中，你希望只让自己的 libmymath.a 静态链接，而标准的系统 C 库依然保持动态链接，必须使用以下高级语法：

gcc main.c -L. -Wl,-Bstatic -lmymath -Wl,-Bdynamic -o main

• 语法拆解：-Wl, 是 GCC 的专属通道参数，代表“后面紧跟的参数不要在 GCC 停留，直接原封不动透传给底层链接器 ld”。

• 底层对账机制：

  1. 当链接器扫描到 -Bstatic 时，会在内部将一个全局状态变量 link_mode 切换为 STATIC。
  2. 随后扫描到 -lmymath，链接器在拼接文件名时，直接跳过 .so 的尝试，只生成 libmymath.a 去匹配路径。
  3. 最关键的一步：紧接着必须追加 -Wl,-Bdynamic，将内部的 link_mode 重新拨回 DYNAMIC 状态。否则，排在后面的系统标准库又会被迫走向静态链接。

• ❓ 为什么要大费周折地在结尾把状态切换回 -Bdynamic？
  原因在于保护系统标准库。 链接器是一个状态机，如果你用 -Bstatic 把它的链接模式锁死成了静态，又不用 -Bdynamic 拨回来，那么排在后面的系统基础库（如 libc.so）也会全被强行当成静态库处理，这会导致最终生成的文件体积无故膨胀，破坏动态共享原则。

姿势 C：返璞归真法（直接指定绝对/相对路径名）

这又回到了我们上一节提到的姿势一。如果你连 -Wl,-Bstatic 都不想记，且有绝对把握，可以直接打破军规，带上完整后缀：

gcc main.c ./libmymath.a -o main

链接器看到 .a 后缀，知道它是归档目标文件，不启动“名称转换魔术”，直接开箱即用。

4. 深入 -L. 的“点”：工作目录切换引发的隐形 Bug

新手在使用 -L. 时，常常忽略一个极其隐蔽的底层事实：. 代表的是“执行 gcc 命令时当前 shell 的工作目录（PWD）”，而不是“源码文件所在的目录”。

1） 核心大白话：什么是 . ？

在 Linux 终端里，. 是一个特权符号。

• 规则：. 永远代表你当前眼睛盯着的、也就是你敲命令时所在的那个文件夹（专业术语叫：当前工作目录 PWD）。
• 误区：很多新手以为 . 代表代码文件 main.c 旁边的文件夹。大错特错！ 链接器 ld 根本不关心你的代码放哪，它只看你在哪里敲下的回车。

2） 场景复现：我们把项目目录画出来

假设你的电脑里有一个叫 my_project 的大箱子，里面有两个小盒子：src（放源码）和 libs（放库文件）。

my_project (大箱子)
  ├── src (小盒子1) ── 里面装着 main.c
  └── libs (小盒子2) ── 里面装着 libmymath.a

3）详细拆解【命令一】：为什么它能成功？

此时你站在 my_project (大箱子) 的大门口
gcc ./src/main.c -L./libs -lmymath -o main

每一个符号的拆解：

• ./src/main.c：

  • 翻译：从当前大门口（.）出发，走进 src 盒子，把 main.c 拿去编译。

• -L./libs：

  • 核心原因（为什么要这么写）：因为链接器需要知道去哪找库。你告诉它：“从我现在站的大门口（.）出发，右手边有一个 libs 盒子，库在里面！”
  • 链接器行为：成功走到 libs 盒子，找到了 libmymath.a。

• 结果：成功！

4） 详细拆解【命令二】：为什么它会毁灭性报错？

很多新手嫌天天在大门口（my_project）敲长命令太麻烦，于是想走捷径：

cd src                        # 动作：你抬脚走进了 src (小盒子1) 内部，并把门关上了
gcc main.c -L. -lmymath -o main   # 毁灭性报错！

为什么会死掉？：

• main.c：

  • 翻译：因为你已经在这个盒子里了，所以直接写 main.c，GCC 能拿到文件。

• -L. 🚨【罪魁祸首在这里！】

  • 核心原因：你此时写了一个 -L.。别忘了我们的铁律：. 代表你当前在哪。你现在人在 src 盒子里，所以 . 此时代表 src 文件夹！
  • 链接器行为：链接器收到指令，在 src 盒子内部（也就是 main.c 它的屁股后面）疯狂翻找 libmymath.a。
  • 结果：src 盒子里面只有源码，根本没有库！链接器当场崩溃，抛出 cannot find -lmymath（找不到这个库）。

💡 脑补画面：
库明明在隔壁的 libs 盒子里。你人走进了 src 卧室，却指着自己的脚下（-L.）对链接器说：“库就在这间屋里，你找吧！”链接器把床单都翻遍了也找不到，只能罢工。

5) 工业军规在干嘛：${CMAKE_CURRENT_SOURCE_DIR} 是什么鬼？

为了避免把构建逻辑错误地绑定到“当前 Shell 恰好站在哪个目录”，工程构建系统通常会使用相对于源码树/构建树的明确路径，或在内部把它们规范化为绝对路径；并不是说工业界一律抛弃所有相对路径。

# 相对路径（会迷路）：.
# 绝对路径（永不迷路）：/home/mounanlin/code/my_project/libs

在自动化构建工具（如 CMake）中，你只要写上系统自带的变量：

• ${CMAKE_CURRENT_SOURCE_DIR}：表示当前正在处理的 CMakeLists.txt 所在源码目录的完整路径。例如顶层 CMakeLists.txt 位于 /home/user/my_project 时，在顶层作用域它就是该路径；进入 add_subdirectory() 的子目录后，它会相应变化。若要表示顶层源码目录，常用 ${CMAKE_SOURCE_DIR} 或更推荐目标/项目语义明确的变量。

这样做的好处（原因）：

只要 CMake 配置所指向的源码树不变，${CMAKE_CURRENT_SOURCE_DIR} 的含义就不受你之后在另一个终端里 cd 到哪里影响。构建系统因此能基于源码树位置稳定地产生 -I、-L 或更现代的 target 链接信息，而不是依赖人工执行命令时的 PWD。

现在，你明白“一会儿 . 变来变去”到底是在变什么了吗？本质上就是因为你执行 cd src 切换了你肉身所在的房间！

📊 维度对比表（两种姿势的底层差异）

维度	姿势一：直接路径 (./libmymath.a)	姿势二：标准参数 (-L. -lmymath)
链接器态度	链接器识别它是一个 .a 归档文件，直接按给定路径处理，不再执行 -l 的库名搜索。	链接器把它当成一个通过逻辑库名指定的“库”，需要先搜索对应文件。
寻找方式	死板：你给什么路径，它就去哪里开门拿货。找不到直接报错。	智能：触发“名称转换魔术”。
底层魔术	无。	1. 砍掉 -l，拿到 mymath。 2. 自动加前缀 lib 和后缀 .a（或 .so），变成 libmymath.a。 3. 去 -L 指定的目录和系统目录下挨个搜寻。

2. 链接器路径搜索的“潜规则”

当使用姿势二（-lmymath）时，链接器可不是瞎找的，它手里有一张优先级极高的寻宝地图，按顺序走，一旦在某个阶段找到了，就立刻停止往下找：

[第1步：看命令行] ──> 扫描所有 -L 参数指定的路径（比如 -L. 就是当前目录，允许开发者用本地测试库覆盖系统库）
                           │
                           ▼
[第2步：看环境变量] ──> 检查 Linux 系统的 LIBRARY_PATH 变量中配置的路径（多个路径用冒号 : 分隔）
                           │
                           ▼
[第3步：看系统老巢] ──> 深入内核核心库目录：
                        ├── /lib / /lib64：存放系统核心启动及运行所需的极其基础的库。
                        └── /usr/lib / /usr/lib64：存放操作系统分发版安装的大部分应用软件库。
                        └── * 以及工具链自身配置的其他链接期默认目录（具体目录随发行版、架构、sysroot 和工具链而变化）。

注意：/etc/ld.so.conf / /etc/ld.so.conf.d/ 主要服务于运行期动态链接器及 ldconfig，不能简单当成 GNU ld 链接期的库搜索配置。

❓ 为什么要设计出如此多层的优先级搜索顺序？
原因是为了实现“本地覆盖”和“权限隔离”。 命令行 -L 优先级最高，能让开发者在不污染系统公用目录的情况下，优先测试本地刚写好的测试库。而把 /lib64 放在最后兜底，则是为了确保操作系统自身的基石（如标准 C 库）永远有迹可循，具备最高的稳定保障。

补充：工业级开发三大经典链接场景总结与 -I 选项补充

为了在真实的复杂项目开发中灵活运用路径指定，我们将 -L、-l 配合专门指定头文件路径的 -I 参数，归纳为以下三大工业级标准场景。

我们以下面这段高度定制的综合功能测试代码 main.c 为例：

// 任意目录下，新建
// main.c，引入库头文件
#include "my_stdio.h"
#include "my_string.h"
#include <stdio.h>

int main()
{
    const char *s = "abcdefg";
    printf("%s: %d\n", s, my_strlen(s)); // 混搭调用：printf是系统的，my_strlen是你自己写的

    mFILE *fp = mfopen("./log.txt", "a"); // 调用私人库的文件操作函数
    if(fp == NULL) return 1;

    mfwrite(s, my_strlen(s), fp);
    mfwrite(s, my_strlen(s), fp);
    mfwrite(s, my_strlen(s), fp);
    mfclose(fp);

    return 0;
}

💡 底层通俗比喻：把写代码当成“拼乐高”
在这段代码里，你要拼一个叫 main 的乐高玩具，但还缺一些别人做好的高级零件（如 my_strlen）。要成功拼完，你需要给帮你干活的机器人（编译器 GCC 和链接器 ld）提供两样东西：

1. 头文件（.h） $\to$ 【乐高说明书】：只画了零件长什么样，没有实体。
2. 库文件（.a/.so） $\to$ 【零件盒】：里面装着真正的实体二进制机器码零件。

根据你的说明书和零件盒在电脑里的摆放位置，我们在终端有且仅有以下三种编译打法：

场景 1：头文件和库文件安装到系统路径下

$ gcc main.c -lmystdio

• 技术原理解析：第三方库的头文件和库文件被安装到了工具链默认会搜索的系统路径中，例如头文件常见于 /usr/include/，库文件则可能位于 /usr/lib64/、/usr/lib/x86_64-linux-gnu/ 等发行版/架构相关目录。因为都在默认搜索路径里，GCC 和链接器通常无需额外的 -I、-L 带路即可找到。
• 乐高大白话：你把说明书和零件盒都放进了官方的“系统大仓库”。机器人闭着眼睛都能找到，你只需要喊一声“给我拿那个叫 mystdio 的盒子（-lmystdio）”就行了。

场景 2：头文件和库文件和我们自己的源文件在同一个路径下

$ gcc main.c -L. -lmystdio

• 技术原理解析：所有文件平铺在当前目录。头文件因为 #include "..." 的双引号机制会自动在当前目录搜索；但链接器 ld 默认不看当前目录，必须用 -L. 强行追加当前目录（.）为搜索节点。
• 乐高大白话：你懒得收拾，把图纸、盒子全摊在“现在的桌面上（当前目录）”。机器人低头就在桌上看到了说明书，但机器人的死规定是“找零件盒绝不低头看桌面”。你必须用 -L. 按下它的头：“找盒子的路径（-L），就在现在的桌面上（.）！”

场景 3：头文件和库文件有自己的独立路径（正规大项目标配）

$ gcc main.c -I头文件路径 -L库文件路径 -lmystdio

• 技术原理解析：代码、头文件、库文件分别隔离在不同文件夹（如 src/、include/、lib/）。如果不加参数，编译期会报 No such file or directory。必须用 -I 给预处理器导航头文件，用 -L 给链接器导航库文件，三位一体打配合。
• 乐高大白话：说明书锁在 A 柜子，零件盒锁在 B 柜子。你必须给机器人全套导航地图：用 -I 告诉它去 A 柜子拿说明书，用 -L 告诉它去 B 柜子找盒子，最后用 -l 告诉它拿哪一个盒子。

📝 核心参数与底层现象终极对账清单

基于上述实战，我们将编译链接期最核心的参数规则与底层现象，死板地提炼为以下 6 条铁律（附带大白话翻译）：

• -L: 指定库路径

  • 大白话：告诉底层链接器 ld，去哪个目录/文件夹里寻找“二进制实体零件盒”。

• -I: 指定头文件搜索路径

  • 大白话：告诉前端编译器 gcc，去哪个目录/文件夹里寻找代码“说明书（.h）”。

• -l: 指定库名

  • 大白话：精准点名，告诉链接器那个零件盒的具体名字叫什么。

• 可执行文件成功静态链接后，原来的静态库删掉，程序照样可以运行

  • 底层原因：链接器已经从 .a 中选取所需成员，并把其需要保留的代码/数据组织进最终可执行文件。因此运行时不再读取原来的 .a 文件。

• 关于 -static 选项，稍后介绍

  • 核心预告：它会要求链接器尽量使用静态库来满足链接依赖，因此连 libc 等运行库也需要有可用的 .a 版本。最终文件通常会明显变大，但增大多少取决于程序、静态库拆分粒度、节回收和工具链，不能固定说“一定百倍”。

• 库文件名称和引入库的名称：去掉前缀 lib，去掉后缀 .so , .a

  • 底层暗号规则：命令行中传给 -l 的字符串绝不能是全名。例如，磁盘上的静态库文件叫 libmystdio.a，参数必须写为 -lmystdio；同理，系统动态库叫 libc.so，底层参数写为 -lc。

3. 核心硬核原理：链接器的三集合（E, U, D）扫描机制

现在，我们来解开上一节留下的悬念：为什么把库文件写在源文件前面（如 gcc -lmymath main.c），链接器会疯狂报错 undefined reference？

要搞懂这个，必须理解 Linux 传统链接器（GNU ld）在处理静态链接时的单向线性扫描机制。在链接过程中，链接器内部维护着三个至关重要的集合（Sets）：

• 集合 E (Executable/Objects)：最终会拼接在一起、合并进可执行文件中的所有二进制目标文件（.o）的集合。
• 集合 U (Undefined)：当前还未找到定义的符号（函数、全局变量）的集合。每当看到一个调用但没看到实现，就塞进这里。
• 集合 D (Defined)：目前为止，在所有已扫描的目标文件中已经找到明确定义的符号的集合。

🛒 核心设定：链接器是一个“单向逛超市”的买手

• 链接器在处理命令行时，是从左到右、绝不回头地走过整条货架。

• 它手里有三个记事本：

  1. 【购物车】（集合 E）：最终要买回家、塞进可执行文件里的二进制实体。
  2. 【缺货清单】（集合 U）：代码里调用了、但目前还没找到实现的函数（符号）。
  3. 【已有商品库】（集合 D）：目前购物车里所有文件已经能提供的函数。

场景 A：正确的编译顺序（gcc main.c -lmymath）

链接器开始从左往右走。链接器从左到右依次扫描命令行参数：

• 状态 0：刚进超市
  • 购物车（E）：空
  • 缺货清单（U）：空
  • 已有商品库（D）：空
  • 状态实际对账：E = { }, U = { }, D = { }
  • 链接器心理活动：“开张营业，账本全空。”
• 状态 1：走到第一个货架，遇到了 main.c（实际是临时编译出的 main.o）
  • 链接器行为：把 main.o 扔进购物车。看了一眼 main.o 的肚子里，发现它带了一个 main 函数（放入 D），但是里面大喊着要调用 my_add，目前没有。
  • 记事本更新：
    • 购物车（E）：[ main.o ]
    • 缺货清单（U）：[ my_add ] 🚨 （开始欠债）
    • 已有商品库（D）：[ main ]
  • 状态实际对账：E = {main.o}, U = {my_add}, D = {main}
• 状态 2：继续往前走，走到第二个货架，遇到了 -lmymath（即 libmymath.a 静态库）
  • 链接器行为：链接器发现这是一个静态库（.a），它不会盲目地把库里所有的 .o 都拉进来，而是拿着当前“集合 U”里的符号去对齐库里的符号索引表。链接器看了一眼【缺货清单 U】，发现自己正急需 my_add。它翻了翻 libmymath.a 的货架索引，高喊：“哈！你里面的 add.o 刚好能提供 my_add！”
  • 精准收割：链接器把 add.o 从静态库里抠出来，扔进购物车。将 my_add 从 集合 U 中剔除，放入 集合 D。
  • 记事本更新：
    • 购物车（E）：[ main.o, add.o ]
    • 缺货清单（U）：[ ] ✅ （债务清空！）
    • 已有商品库（D）：[ main, my_add ]
  • 状态实际对账：E = {main.o, add.o}, U = {}, D = {main, my_add}
• 状态 3：走出超市（命令行结束）
  • 链接器行为：链接器检查 集合 U，发现空空如也，符号全部收支平衡。链接成功，输出可执行文件！

场景 B：致命的错误顺序（gcc -lmymath main.c）

我们再来看看调换顺序后，底层发生了怎样惨烈的“擦肩而过”。链接器同样从左往右走，但这次货架摆放顺序反了：

• 状态 0：刚进超市
  • 购物车（E）：空、缺货清单（U）：空、已有商品库（D）：空
  • 状态实际对账：E = {}, U = {}, D = {}
• 状态 1：走到第一个货架，先碰到了 -lmymath（静态库）
  • 链接器行为：链接器刚刚启动。链接器查看静态库，然后看了一眼自己的“催债单”（集合 U）。发现集合 U 目前是空的，意味着“当前没有任何程序需要任何符号”。
  • 冷酷决定：链接器为了极大地节省内存和最终文件体积，做出了一项极其冷酷的决定：判定该库毫无用处，拒绝提取库中的 any .o 文件，直接空手跳过去（擦除记忆）！
  • 记事本更新：
    • 购物车（E）：[ ]
    • 缺货清单（U）：[ ]
    • 已有商品库（D）：[ ]
  • 状态实际对账：E = {}, U = {}, D = {}
• 状态 2：走到第二个货架，碰到了 main.c（main.o）
  • 链接器行为：把 main.o 扔进购物车。发现它定义了 main，但是高喊着需要 my_add，将其放入 集合 U。
  • 记事本更新：
    • 购物车（E）：[ main.o ]
    • 缺货清单（U）：[ my_add ] 🚨 （再次欠债）
    • 已有商品库（D）：[ main ]
  • 状态实际对账：E = {main.o}, U = {my_add}, D = {main}
• 状态 3：走出超市（命令行结束）
  • 链接器行为：命令行已经走到了尽头，链接器最后一次复盘。
  • 猛然发现：集合 U 里赫然躺着一个 my_add 符号无人认领！（报错现场如你图所示：main.c:(.text+0xa): undefined reference to 'x' / collect2: error: ld returned 1 exit status）。由于单向线性扫描绝不回头，它绝对不会掉头去重新扫描已经错过的 -lmymath。
• 最终结果：链接器无情抛出历史级悬案报错：undefined reference to 'my_add'，编译崩溃！

底层军规：
在使用传统按需提取的静态归档 .a 时，库的命令行顺序非常重要：通常应把“提供符号的库”放在“产生未定义引用的目标文件/库”后面。循环依赖可以用重复列库或 --start-group/--end-group 处理。 这个规则主要针对归档库的按需扫描，不能机械推广成“任何链接输入都必须永远如此”。

4. 解决“符号顺序陷阱”的终极方案

在绝大多数工程中，我们通过“越底层的库，在命令行中写得越靠右”这一黄金军规来规避此问题。但如果遇到极其恶心的循环依赖（A 库调用 B 库，B 库反过来又调用 A 库），或者复杂的第三方依赖，无论怎么摆顺序都会报错，该怎么办？

Linux 链接器为我们提供了两个硬核参数来打破这个僵局：

方案一：强行高频复检参数（–start-group 与 --end-group）

gcc main.c -Wl,--start-group -lA -lB -Wl,--end-group -o main

• 原理与底层大白话：-Wl, 代表后面的参数是直接传给底层链接器 ld 的。把 A 和 B 库圈起来。包裹在这两个参数中间的库，如果扫描完一轮后集合 U 还不为空，链接器会疯狂掉头，在这些库里反复循环扫描（在这两个货架之间来回跑），直到集合 U 中的符号不再减少为止。
• ❓ 既然有循环扫描，为什么不把它设为全局默认行为？
  原因在于性能与确定性的权衡。 --start-group/--end-group 会让链接器反复搜索组内归档，直到不再产生新的未解析符号，因此会增加链接时间；通常只在静态库之间存在循环依赖、普通排列无法解决时使用。
• 代价：这会显著拖慢大型项目的链接编译速度。

方案二：全量轰炸（–whole-archive）

gcc main.c -Wl,--whole-archive -lmymath -Wl,--no-whole-archive -o main

• 原理与底层大白话：--whole-archive 告诉链接器：对后续指定的静态归档，不再只按当前未定义符号提取成员，而是让归档中的每个成员目标文件都参与链接；--no-whole-archive 用来关闭该模式，避免无意影响后续静态库。之后若启用了 --gc-sections，成员中的不可达节仍可能被回收。
• ❓ 为什么需要这个毁灭性的全量合并？
  原因是为了保护那些“虽然没被主程序显式调用，但必不可少”的代码。 比如一些利用 C++ 全局对象构造函数实现的动态反射机制、插件注册机制或底层驱动代码。它们在 main.o 的符号表里根本不存在引用，如果按照常规扫描直接就被链接器冷酷丢弃了。此时必须通过 --whole-archive 掀翻桌子强行灌入。

静态链接的最终产物特点

当我们成功编译出 main 可执行文件后，我们可以尝试把 libmymath.a 彻底删除。此时执行 ./main，程序依然能够完美运行。

• ❓ 为什么删除库文件后程序仍能跑？
  原因在于二进制的解耦。 链接阶段已经把从 libmymath.a 中选中的成员作为输入参加最终链接，其需要保留的代码/数据已经成为 main 自身的一部分。因此运行时不再需要原来的 libmymath.a 文件。

5. 实战死磕：静态链接产物的硬核观测

为了真正看清静态链接对最终生成的可执行文件动了什么“外科手术”，我们必须使用 file、ldd 以及体积对比工具进行现场观测。

命令	能否用于非可执行文件
file	✅ 可以，几乎任何文件 ，包括.ii等
ldd	⚠️ 主要只看动态 ELF 可执行文件和 .so

file 是“这是什么文件”，ldd 是“这个动态程序/动态库依赖哪些 .so”。

📊 观测一：如果必须静态链接呢？（体积大爆炸）

当我们正常编译一个普通程序时，由于默认是动态链接，生成的可执行文件（如 mytest）往往只有区区 8360 字节（约 8KB）。

但如果我们加上 -static 参数强行进行全量静态链接：

gcc test.c -o mytest_s -static

再次观察体积：mytest_s 的体积疯狂暴增到了 861288 字节（约 860KB）！

❓ 为什么示例中体积会显著增大？
原因在于更多运行库代码被静态并入。 -static 要求依赖尽量通过 .a 满足，链接器会从 libc 等静态归档中按需提取相关成员，再结合节回收等规则生成最终文件。示例中从约 8KB 增到约 860KB 是该环境下的观测值，不是所有程序都固定增长 100 倍，也不是把整个 libc.a 原封不动复制进去。

📊 观测二：使用 ldd 侦察血缘关系

ldd（List Dynamic Dependencies）工具专门用于打印可执行文件运行所需的动态库依赖。

如果我们对标准的动态链接程序运行 ldd，它会老老实实打印出一串 .so 路径。但如果我们对强行静态链接生成的 mytest_s 运行 ldd：

$ ldd mytest_s
      not a dynamic executable

• ❓ 为什么内核会冷冷地回应“不是动态可执行文件”？
  原因在于依赖关系的彻底断绝。 因为静态链接在编译期就已经完成了所有符号地址的结账，程序内部已经拥有了执行所需的一切指令（“自带干粮”），它在运行时不再需要向系统索要任何 .so，因而根本不包含任何动态依赖链。

📊 观测三：使用 file 扒下底层外衣

我们用 file 命令横向对比两个文件的内核属性：

$ file mytest
mytest: ELF 64-bit LSB executable, ..., dynamically linked (uses shared libs), for GNU/Linux ...

$ file mytest_s
mytest_s: ELF 64-bit LSB executable, ..., statically linked, for GNU/Linux ..., not stripped

• dynamically linked (uses shared libs)：表明它是个“寄生”程序，运行时必须由系统把底层的动态库（如 libc-2.17.so）拉入内存。
• statically linked：表明它是一个完全独立的“硬核直男”程序。
• ❓ 为什么工业界对这两者的态度爱恨交织？
  原因在于高独立性与空间浪费的极端博弈。 看到 statically linked 意味着极高的一体化独立分发能力。你此时把编译环境的 libmymath.a 彻底删除，mytest_s 也不会再依赖它；静态链接确实能显著减少对目标系统共享库的依赖，但是否能在另一台“同架构 Linux”上运行仍取决于 CPU 指令集、内核接口以及程序自身的其他运行时资源等条件。但这也造成了极大的磁盘与内存空间浪费。为了解决这个痛点，下一章我们将正式踏入动态库的宇宙。

补充：姿势一：直接路径 (./libmymath.a) 和姿势二：标准参数 (-L. -lmymath)只会拷贝需要的代码？-static会把整个库拷贝？

核心结论先拍在这里：普通静态归档链接不会把整个 .a 原封不动塞进可执行文件，而是按当前符号需求提取归档成员 .o。归档“提取”的基本单位是成员 .o；成员一旦参与链接，后续仍可通过 --gc-sections 等机制进一步按节回收不可达内容。因此不能把“最小最终保留颗粒度永远是整个 .o”当成绝对规则。

但是，-static 确实会导致体积发生百倍的大爆炸。

为了让你彻底分清这里的底层账目，我们把“拷贝需要的代码”和-static的本质拆成以下三个层级来对账。

1. 静态库的“精准收割”机制：按 .o 供货

在第二章 2-1 中我们死磕过，所谓的静态库 libmymath.a，底层其实是一个归档文件，里面整整齐齐地码放着 add.o、sub.o、mul.o 等独立的二进制碎块。

当你在主程序中只调用了 my_add 函数时，链接器 ld 顺着命令行（无论用姿势一还是姿势二）摸到了 libmymath.a。

• 链接器的行为：它看了一眼自己的“缺货清单（集合 U）”，发现只缺 my_add。于是，它非常精准地把 add.o 从归档文件里抠出来，扔进购物车。而至于完全没用到的 sub.o 和 mul.o，链接器连碰都不会碰，直接留在原地丢弃。

底层规则：
更准确地说：静态归档的成员提取单位是 .o。只要某个成员被需要，它会作为输入目标文件参加链接；若未启用节垃圾回收，其中未使用的可分配节也可能被带入。开启 -ffunction-sections/-fdata-sections + --gc-sections 后，还可以进一步丢弃不可达节。其他未被提取的归档成员通常不会参加本次链接。

2. 那为什么 -static 会导致体积大爆炸？

既然都是按 .o 精准收割，为什么加上 -static 之后，可执行文件会从 8KB 暴增到 860KB 呢？

因为两者选择依赖库的方式发生了明显变化：

• 不加 -static 时（默认的姿势一或姿势二）：
  Linux 默认使用的是混合链接（动态链接优先）。你的 main.c 里除了调用 my_add 之外，是不是还调用了 printf？
  链接器发现 printf 属于标准 C 库，而系统默认是动态链接，于是它只是在可执行文件里写了一行“标记”：“这个 printf 运行时去系统里的 libc.so 动态库里找”。
• 结果：示例中主程序只从本地静态库提取了需要的成员，而 libc 等仍走动态依赖，因此可执行文件往往较小；文中 8KB 仅是示例环境结果，不是固定值。

---

• 加上 -static 时：
  这个参数可以理解为“全量静态链接”。它会要求最终链接阶段不要使用共享库来满足普通 -l 依赖，冷酷地告诉链接器：“今天不管是我们自己的库，还是操作系统的标准 C 库，一律不准用 .so 动态链接！”
  这下事情闹大了。标准 C 库（libc.a）是一个包含了成千上万个系统级函数的超级巨无霸。链接器会拿着程序当前需要解析的 printf、启动代码相关符号等，继续从 libc.a 以及其他静态运行库中按需提取归档成员；这些成员还会引入新的依赖，最终被选中的静态代码/数据会被组织进可执行文件，所以体积通常明显增大。具体提取多少成员和最终体积取决于工具链、库版本、链接选项与实际引用，不能固定成“几十个 .o、860KB”。
• 结果：由于标准运行库等依赖也要从静态归档中提取并链接进最终文件，体积通常会显著增大。示例环境中可能看到约 860KB，但这个数值不是固定规律。

3. 一句话终极总结

我们可以用一个极其形象的“去饭店点菜”来给这三个家伙定性：

• 姿势一 / 姿势二（不加-static）：你和朋友去下馆子。你带了一瓶自己的饮料（libmymath.a 中的 add.o），而饭店提供桌椅、碗筷和主食（系统的 libc.so 动态库）。你吃饱喝足，轻松买单（体积 8KB）。
• 加了 -static：你嫌饭店的碗筷不干净。你在点菜的同时，逼着饭店把桌子、椅子、灶台、甚至连后厨的厨师（整个系统标准 C 库 libc.a 里的相关 .o）全部打包买下来，塞进你的车后备箱带走。你倒是彻底独立、不依赖这家饭店了，但你的车也快被压垮了（体积 860KB）。

所以，并不是 -static 傻乎乎地把整个库不加筛选地拷贝，而是它把原本不需要拷贝、由系统动态托管的标准 C 库的二进制碎块，全强行转成了静态拷贝！

第三章：自己写一个库（静态库的打包与交付实战）

在第二章中，我们从底层理论上解构了静态库的生成工具（ar）以及链接器冷酷的单向对账机制（E, U, D 集合）。但真正的工业级开发绝对不是纸上谈兵。

本章我们将玩一把真的：亲手将一套模仿 Linux 系统的“私人文件读写与字符串处理系统”彻底打包成一个静态库（libmystdio.a），并让主程序完美消费它。

3-1 实战项目的源码骨架规划

为了让项目结构清晰、不乱成一坨麻，我们首先在磁盘上规划好严密的工程目录。整个项目由两个私人核心模块（文件操作模块、字符串操作模块）和一个主业务程序组成。

1. 目录结构横向平铺

为了最直观地观察对账流程，我们先将所有物资平铺在当前的同一个工作目录下：

my_project/
  ├── my_stdio.h    （私人文件操作说明书）
  ├── my_stdio.c    （私人文件操作二进制肉身源码）
  ├── my_string.h   （私人字符串操作说明书）
  ├── my_string.c   （私人字符串操作二进制肉身源码）
  └── main.c        （主业务调用程序）

2. 核心模块源码实现

// my_string.h
#ifndef _MY_STRING_H_
#define _MY_STRING_H_
int my_strlen(const char *s);
#endif

// my_string.c
#include "my_string.h"
int my_strlen(const char *s) {
    int len = 0;
    while (s[len] != '\0') len++;
    return len;
}

// my_stdio.h
#ifndef _MY_STDIO_H_
#define _MY_STDIO_H_
#include <stdio.h>

// 山寨一个系统文件结构体
typedef struct {
    FILE *posix_fp;
} mFILE;

mFILE* mfopen(const char *filename, const char *mode);
int mfwrite(const char *ptr, int size, mFILE *stream);
int mfclose(mFILE *fp);
#endif

// my_stdio.c
#include "my_stdio.h"
#include <stdlib.h>

mFILE* mfopen(const char *filename, const char *mode) {
    FILE *f = fopen(filename, mode);
    if (!f) return NULL;
    mFILE *mf = (mFILE*)malloc(sizeof(mFILE));
    mf->posix_fp = f;
    return mf;
}

int mfwrite(const char *ptr, int size, mFILE *stream) {
    if (!stream || !stream->posix_fp) return -1;
    return fwrite(ptr, 1, size, stream->posix_fp);
}

int mfclose(mFILE *fp) {
    if (!fp) return -1;
    fclose(fp->posix_fp);
    free(fp);
    return 0;
}

3. 主业务程序（main.c）

这是我们的核心消费端。它既调用了系统正规军（printf），又深度依赖了我们的私人武装（my_strlen、mfopen 等）：

// main.c
#include "my_stdio.h"
#include "my_string.h"
#include <stdio.h>

int main(){
    const char *s = "abcdefg";
    printf("%s: %d\n", s, my_strlen(s));

    mFILE *fp = mfopen("./log.txt", "a");
    if(fp == NULL) return 1;

    mfwrite(s, my_strlen(s), fp);
    mfwrite(s, my_strlen(s), fp);
    mfwrite(s, my_strlen(s), fp);

    mfclose(fp);
    return 0;
}

3-2 静态库的封装硬核操作

现在我们启动编译链工具，亲手把 my_stdio.c 和 my_string.c 这两个零散的碎块封装成一个尊贵的静态库大礼包。

步骤一：粉碎为独立的二进制 .o 碎块

$ gcc -c my_stdio.c my_string.c
$ ls
main.c  my_stdio.c  my_stdio.h  my_stdio.o  my_string.c  my_string.h  my_string.o

此时，my_stdio.o 和 my_string.o 都还是彼此独立的可重定位目标文件：它们已经包含机器指令、符号表和重定位信息，但尚未获得最终可执行文件中的地址布局。

步骤二：使用 ar 归档打包成 libmystdio.a

我们利用系统归档工具，把这两个 .o 塞进一个 ar 归档文件里。使用 -lmystdio 这种标准库名方式链接时，按惯例应命名为 libmystdio.a（lib 前缀 + 库逻辑名 + .a 后缀）。

$ ar -rc libmystdio.a my_stdio.o my_string.o
$ ls
libmystdio.a  main.c  my_stdio.c  my_stdio.h  my_stdio.o  my_string.c  my_string.h  my_string.o

此时，libmystdio.a 已经正式诞生！它内部归档了两个 .o 成员，并可通过符号索引帮助链接器快速定位需要的成员；工程中常见写法也会使用 ar rcs 显式维护索引。

3-3 消费私人库与（E, U, D）底层对账全景现场

现在物资全部齐备，我们直接在当前工作目录下（对应第二章的实战场景 2）执行编译链接命令：

$ gcc main.c -L. -lmystdio -o main

⚙️ 链接器名称转换对账解密：
链接器 ld 扫描到 -lmystdio，砍掉 -l 拿到 mystdio 字符串，自动加上前缀 lib 和后缀 .a，在当前工作目录（-L.）下精准匹配到了 libmystdio.a。

现在，我们拉高显微镜倍率，看看底层的 三集合（E, U, D） 账本在这条命令执行时，是如何一丝不苟地进行符号核销的：

📊 账本初始化（刚进超市）

• 购物车（E）：{ }
• 缺货清单（U）：{ }
• 已有商品库（D）：{ }

📊 状态 1：扫描到 main.c（临时生成的 main.o）

链接器拉入主业务目标文件，记事本瞬间发生变化：

• 购物车（E）：[ main.o ]
• 已有商品库（D）：[ main ]（提供了入口函数）
• 缺货清单（U）：[ printf, my_strlen, mfopen, mfwrite, mfclose ] 🚨 （疯狂欠债！）
• 对账心理活动：“主程序大喊着要调用这 5 个函数，可我现在一个实现的二进制肉身都没看到！”

📊 状态 2：单向扫描走到 -lmystdio（即 libmystdio.a）

链接器不能回头，它拿着当前嗷嗷待哺的缺货清单（U），直接去翻 libmystdio.a 包裹内部的符号索引表。一核对，赫然发现：

• my_string.o 刚好能提供 my_strlen！
• my_stdio.o 刚好能提供 mfopen、mfwrite、mfclose！

链接器果断执行精准抠取与合并动作：

• 购物车（E）：追加合并为 [ main.o, my_string.o, my_stdio.o ]
• 已有商品库（D）：追加 { my_strlen, mfopen, mfwrite, mfclose }
• 缺货清单（U）：清空私人债务，只剩下系统的 [ printf ]（这个属于系统标准 C 库 libc.so，后续默认由系统动态库核销）。

私人武装对账收支平衡，顺利输出最终的可执行文件 main！

3-4 验证静态库“自带干粮”的过桥抽板特性

编译成功后，我们来进行最硬核的成果验收。

1. 运行程序，检查成果

$ ./main
abcdefg: 7
$ cat log.txt
abcdefgabcdefgabcdefg

屏幕上完美打印出了混搭调用的字符串长度 7，且当前目录下顺利生成了 log.txt，里面整整齐齐地连续写入了三次 “abcdefg”！

2. 掀翻桌子：过桥抽板实验

为了证明静态库的二进制字节码已经被“深度缝合”进了程序体内，我们玩个狠的——当场把本地生成的静态库全宰了：

# 毁灭性删除所有生成的库文件和目标文件
$ rm -f libmystdio.a my_stdio.o my_string.o
$ ls
log.txt  main  main.c  my_stdio.c  my_stdio.h  my_string.c  my_string.h

此时磁盘上已经没有任何打包好的静态库了。我们再次执行 ./main：

$ ./main
abcdefg: 7

程序依然稳定运行，没有任何崩溃！

❓ 为什么库都删了程序还能跑？

原因在于二进制的彻底解耦。 在上一节的 (E, U, D) 对账流程中，链接器已经从 libmystdio.a 中提取出实际被当前程序需要的目标文件成员，并把其中需要保留的代码和数据组织进了最终的可执行文件 main；如果还启用了节级垃圾回收，未被引用的节甚至还可能继续被丢弃。它此时已经“自带干粮”，此后无论你把 libmystdio.a 删除还是移走，都不会影响这个已经链接完成的 main 运行！

---

3-5 工业级交付进阶：库的本质与“实与壳”的组织结构

完成了基础的平铺编译后，我们必须站在软件工程的视角，将上述的开发成果升华至可交付的工业级标准。

1. 库的本质到底是什么？

假设我们自己写了多个源码文件（比如实现标准输入输出的 mystdio.c 和实现字符串操作的 mystring.c）。

🔥 灵魂拷问：你把你的源文件编译成为 .o，和其他文件有关联吗？
答案是：没有！ 当你执行 gcc -c mystdio.c mystring.c 时，生成的 mystdio.o 和 mystring.o 都是彼此孤立的。只有在最终链接的时候，多个 .o 才会产生关联！！

如果我们要把这些写好的功能给别人用，总不能把几十个散落的 .o 文件直接扔给对方吧？
因此，对于静态库 .a，可以直接理解为 .o 目标文件的归档集合；而动态库 .so 不是简单的 .o 打包，而是链接器把输入目标文件再次链接生成的 ELF 共享目标文件。两者都实现了二进制级代码复用，但组织方式和后续链接/加载方式不同。

2. 库的交付形式：我应该给别人提供什么？

现在库做好了。写一个库，交付成什么样子？？我给别人提供一个库，到底应该给别人提供什么？？
根据工业界最佳实践，交付一个库绝不仅仅是把 .a 文件扔过去就完事了。一个完整的库必须包含两部分：

• .a 库文件（实）：这是函数的二进制肉身，是具体逻辑的“实体”。
• .h 头文件（壳）：这是暴露给外部的接口定义。头文件本质上就是你的库的“使用手册”！！

如果不给头文件（使用手册），别人拿到你的 .a 文件根本不知道里面有哪些函数、传什么参数。所以，“实”与“壳”缺一不可。

3. 工业级组织结构：别人怎么用我的库啊！！

别人拿到我们的库之后，通常有两种使用方式：

• 软连接 / 安装到系统中：就是利用高权限（root），直接把你的库拷贝到系统的标准路径下（/usr/include 和 /usr/lib64）。
• 最佳实践：使用 -I, -L, -l 选项，随意链接任意的库！ 为了演示第二种最专业的工业级打法，我们不能把文件随便堆在一起。我们创建一个名为 mylib/ 的目录，模拟正式发布的第三方库结构。

1) 建立正规的“交付物”目录树

我们将“使用手册（壳）”放入 include 目录，将“二进制实体（实）”放入 lib 目录：

[whb@bite-alicloud friend]$ tree mylib/
mylib/
├── include
│   ├── mystdio.h
│   └── mystring.h
└── lib
    └── libmystdio.a

2) 模拟外部用户调用（终极参数配合）

此时，外部用户的 main.c 想要调用我们放在 mylib/ 目录下的库。

分步拆解编译：

$ gcc -c main.c -I ./mylib/include/

• 红笔批注原理解析：除了当前目录和系统默认目录，加了 -I 后，编译器知道指定的路径下也有头文件，需要搜索。这保证了 main.c 能成功编译出 main.o 而不报头文件丢失的错误。

一步到位的终极缝合（静态库的打包和使用）：

$ gcc main.c -o main -I ./mylib/include/ -L ./mylib/lib/ -lmystdio

• -I ./mylib/include/：告诉 GCC，去这里找“使用手册（头文件）”。
• -L ./mylib/lib/：告诉静态链接器 ld，库路径在哪里！
• -lmystdio：告诉 GCC，库名称叫什么！(注意依然遵循去掉前缀 lib 和后缀 .a 的规范)。

到这里，关于静态库的打包和使用就彻底闭环了。

补充：动态链接器（Dynamic Linker）——程序的“运行期引路人”

在第二章和第三章中，我们死磕了静态库的缝合机制，也看到了链接器 ld 在链接阶段的符号解析与重定位流程。

在静态链接的世界里，链接器是一个“一次性劳动者”：它在链接期把当前程序需要的目标文件/静态库成员中的代码和数据组织进最终可执行文件并完成相应重定位后，任务就彻底结束了。生成可执行文件时由静态链接器 ld 完成链接；程序运行时才由动态链接器 ld-linux.so 负责加载和解析 .so。动态链接器主要在程序启动时工作，但懒绑定、dlopen() 等情况下运行过程中也会再次参与。

但当我们开始触碰动态库的边界时，游戏规则发生了颠覆性的改变。

由于动态库采用了“共享与租赁”的哲学，可执行文件在编译成功后，内部留下的只是一张张符号引用的“借条”。这导致编译产出的可执行程序在进入内存前，实际上是一个“半成品”。

那么问题来了：是谁在程序运行的一瞬间，拿着这些借条去磁盘里搜寻真正的 .so 物理文件？又是谁在内存中帮我们把这些虚无的函数调用导向正确的二进制指令？

这就要引出整个 Linux 运行期宇宙中最高大、也最神秘的幕后真凶——动态链接器（Dynamic Linker）。

1. 动态链接器究竟是谁？

不要以为动态链接器是一个看不见摸不着的虚无概念。在 Linux 系统中，它本身是一个实实在在的特殊 ELF 运行时链接器/加载器（ELF interpreter）；在很多系统上它的文件形式也是共享对象，例如 ld-linux-x86-64.so.2。

对于 64 位的 Linux 系统，它的真身通常存放在系统核心目录下，名字叫：
/lib64/ld-linux-x86-64.so.2

我们可以用 file 命令去强行窥探一个编译好的动态链接可执行程序：

$ file main
main: ELF 64-bit LSB executable, x86-64, version 1 (SYSV), dynamically linked, interpreter /lib64/ld-linux-x86-64.so.2, for GNU/Linux 3.2.0, not stripped

注意里面那句震撼人心的 interpreter /lib64/ld-linux-x86-64.so.2（解释器）。

这句话向我们透露了一个底层的惊天秘密：当你敲下 ./main并按下回车时，Linux 内核由于发现它是一个动态链接的程序，其实并没有直接把控制权交给你的main函数，而是首先强行加载并运行了动态链接器/lib64/ld-linux-x86-64.so.2！

动态链接器才是整个进程生命周期的第一掌门人。

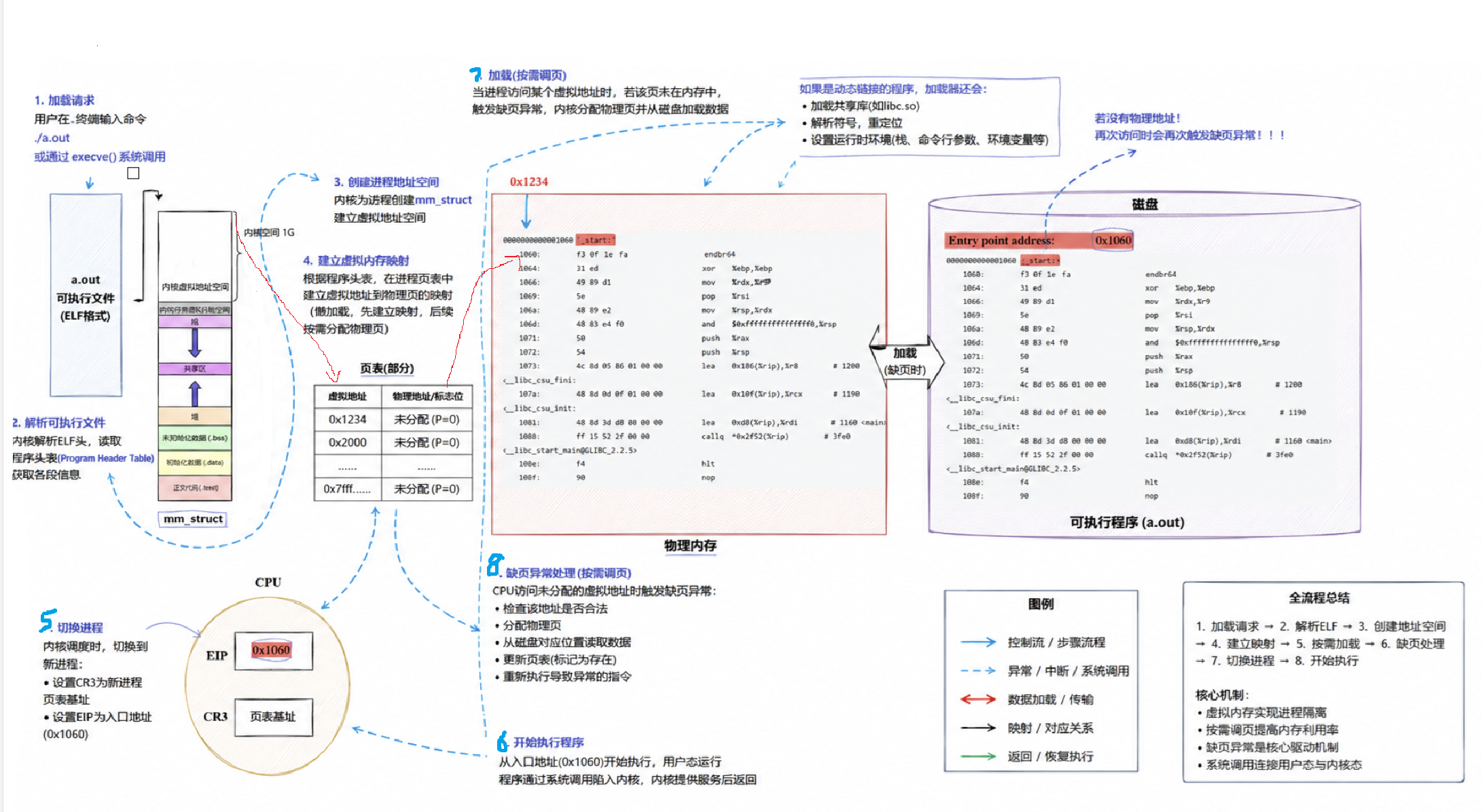

2. 动态链接器的“黄金几毫秒”：运行期三大使命

内核加载 main 这个 ELF 文件时，可以从 ELF 的 Program Header 中看到：PT_INTERP，他告诉内核：“这是一个动态链接程序，请先启动这个动态链接器。”

在你的 main 函数终于拿到CPU控制权之前，操作系统内核会把控制权先交给动态链接器。这个“幕后管家”必须在短短几毫秒内，争分夺秒地完成以下三件要命的事。

第一步：找全所有“零件”（Locating）

这步在干嘛？
你的程序就像一张只写了零件名称的购物清单（比如“我需要螺丝刀”），但零件实际放在仓库的哪个货架上，它不知道。动态链接器这步就是拿着清单去仓库里翻箱倒柜。

它是怎么翻的？

1. 查清单：它先从程序内部找到隐含的“购物清单”（即 .dynamic 区段），看清你的程序直接点名要了哪些 .so 文件（比如 libmystdio.so）。拿到清单后，它还会递归地拆开这些 .so 文件，看它们自己又依赖了谁，直到把所有需要的零件名都列出来。
2. 按顺序搜货架：名字有了，文件在哪？动态链接器会严格按照下面的优先级顺序去磁盘里找（高优先级在前）：
   • ① 程序内部硬编码的专用路径（DT_RPATH / DT_RUNPATH，相当于写在程序里的“专属定制货架”）。
   • ② 环境变量指定的临时路径（LD_LIBRARY_PATH，相当于运维人员临时指定的“手推车货架”，方便调试）。
   • ③ 系统缓存索引（/etc/ld.so.cache，相当于仓库门口的快速查询机，由 ldconfig 维护，能瞬间定位常用零件）。
   • ④ 系统默认大仓库（/lib64、/usr/lib64 等，最后去默认公共货架翻）。

第二步：在地址空间里“圈地划界”（Mapping）

这步在干嘛？
文件找到了（在硬盘上），但程序运行时要去内存里跑。这一步，动态链接器就是城市规划师，在进程巨大的虚拟地址空间里，给这块即将使用的 .so 文件提前把地皮圈好。

关键认知修正（防误解）：

圈地 ≠ 立刻盖满房子。它只做“虚拟划拨”。
动态链接器调用内核的 mmap 系统调用，好比只是在规划局的图纸上（虚拟内存空间）用红笔圈出一大块区域，并登记：“这块地归 libmystdio.so 了”。
至于这块地上真正的“钢筋水泥”（物理内存里的代码/数据页），此时并没有搬进来。物理内存的搬运工（缺页中断机制）要等到程序真正执行到这段代码时，才慢悠悠地按需把数据从硬盘加载进物理内存（页缓存）。

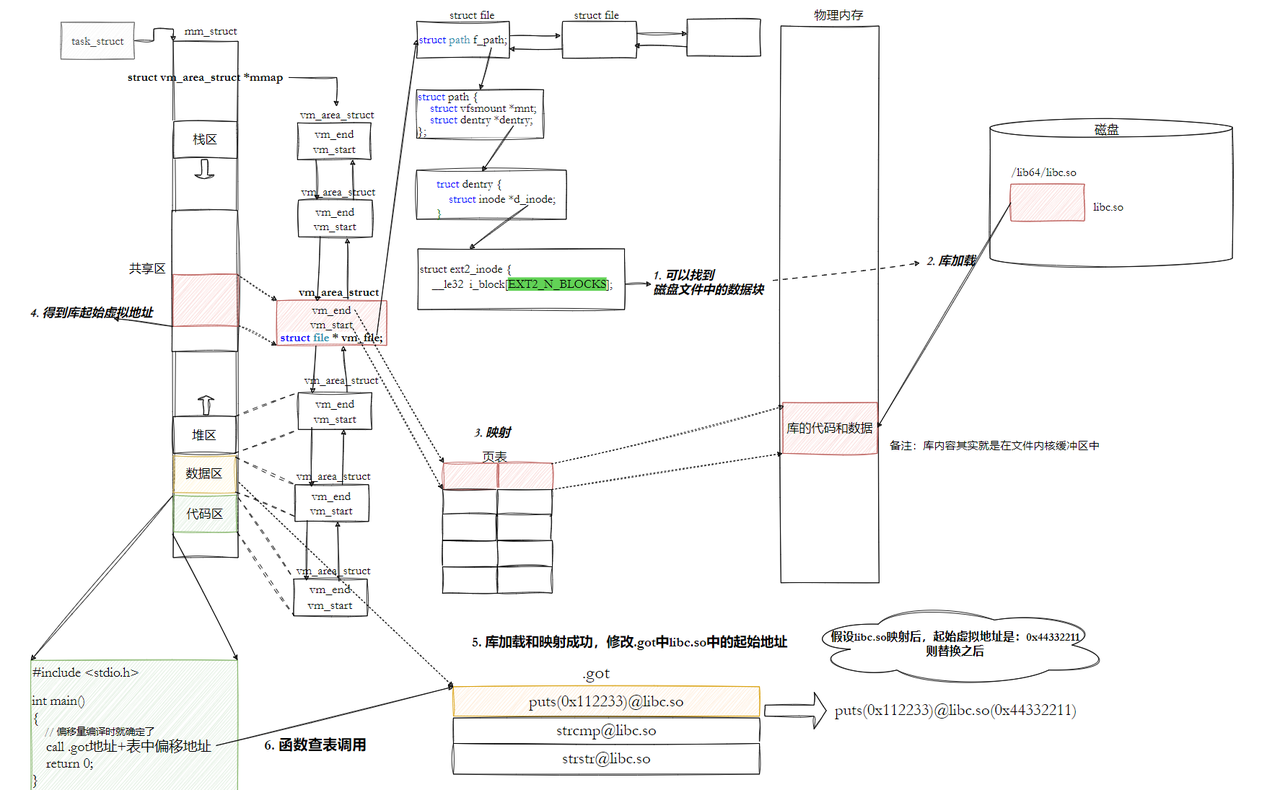

第三步：清算旧账，改写门牌号（Relocation）—— 最硬核的操作

这步在干嘛？
这是最烧脑的一步，也是动态链接存在的根本原因。
为什么必须这么做？ 因为现代系统开启了 ASLR（地址随机化），libmystdio.so 今天加载进内存的“首地址”是 0x1000，明天重启可能就变成了 0x8000。既然运行时地址飘忽不定，那么编译期间写死的绝对地址（比如“去 0x1234 调用函数”）全都是废纸。

为了让程序能精准跳转到晃来晃去的函数地址上，动态链接器搬出了 GOT（全局偏移表） 和 PLT（过程链接表） 这对“黄金搭档”。你可以把它理解为**“物业总机 + 动态贴条”**机制：

1. 设置总机（间接跳转）：编译时，代码里不写死函数的具体地址，而是统一写成：“去找 GOT 表要地址”。GOT 表就像大楼一楼的总机看板，上面贴着每个外部函数对应的空白贴条，等着链接器来填。
2. 核销借条（解析与填入）：程序启动时（或第一次调用该函数时），动态链接器拿着这个函数的“借条”（重定位信息），根据该库当前真正的内存加载基址，进行加法运算，算出该函数此刻的绝对虚拟地址。
3. 精准粘贴：算出地址后，动态链接器当场把地址写到 GOT 看板的对应贴条上。

两种干活模式（决定何时填写）：

• “强迫症”模式（BIND_NOW / -z now）：在 main 函数执行之前，就把所有外部函数的地址算好，全部填进 GOT 表。启动稍慢，但运行时极稳极快。
• “懒汉”模式（默认 PLT 懒绑定）：启动时不填，等程序第一次调用某个库函数时，CPU 触发一个“快帮我填地址”的中断，动态链接器才临时算地址、填表。把启动耗时平摊到运行时。

最终结果：
等到你的 main 函数真正跑起来，调用 mfopen 时，它根本不用关心这个函数在内存的哪个犄角旮旯——它只需要顺着 GOT 看板上的最新贴条一看，就能丝滑空降到目标动态库的代码上，精准无误。

3. 彻底看清“编译能过，运行崩溃”的底层真相

死磕完动态链接器的三大使命后，我们再回过头来看 Linux 宇宙中最让新手抓狂的现象：“为什么我用 -L 告诉编译器库在哪了，编译大获全胜，运行却直接暴毙？”

因为构建期链接器（ld）与运行期动态链接器（ld-linux.so）之间存在着彻底的认知撕裂。

• 链接期的 ld：是个坐办公室的会计。它只负责核销符号符号存不存在。你在命令行里写了 -L ./mylib/lib/，它顺着地址过去看了一眼，发现里面确实躺着 libmystdio.so，里面也确实有 my_strlen。它觉得账目对得上，盖章放行，随后便宣布退休。
• 运行期的 ld-linux.so：是个在前线维持治安的死板保安。当你在终端敲下 ./main 时，这个保安开始在系统里搜寻物理文件。它根本不知道、也绝对不会去翻看你编译时写给会计的 -L 参数！它只认运行期动态链接器自己的搜索规则（如 DT_RPATH/LD_LIBRARY_PATH/DT_RUNPATH、/etc/ld.so.cache、默认系统目录等，具体顺序取决于对象标签和运行模式）。

如果你的私人动态库既没有扔进系统核心老巢，也没有去路线图里登记注册，运行期保安在搜寻完最后一站后只能两手一摊，无情地抛出 cannot open shared object file: No such file or directory 并强行中止进程。

第四章：动态库（Shared Library）深度解构

在第三章中，我们亲手将私人代码封装成了静态库 libmystdio.a 并成功运行。静态库“自带干粮、过桥抽板”的特性的确让它具备极高的独立分发能力，但在现代多任务、多进程的 Linux 操作系统中，它的致命缺陷也逐渐暴露：

1. 更容易造成磁盘和内存重复占用：不同可执行文件如果都静态嵌入了同一库代码，会在各自文件中保存一份副本；运行时这些来自不同可执行文件的代码页也不像同一个 .so 的文件映射那样天然共享。需要注意，同一静态可执行文件被多个进程运行时，其只读文件页本身仍可以通过页缓存共享。
2. 升级成本较高：一旦静态库代码发生变动（例如修复 Bug 或漏洞），已经生成的可执行文件不会自动获得新实现，相关程序至少需要重新链接并重新发布；如果源码或编译配置也变化，则还需要重新编译对应部分。

计算机科学家们为了斩断这双重痛点，发明了动态库（在 Linux 下后缀为 .so，即 Shared Object 共享对象）。

动态库的核心哲学是：“共享与租赁”。
在普通动态链接场景下，链接器通常不会把共享库函数的实现代码复制进主可执行文件，而是在 ELF 中保留动态依赖、动态符号和重定位等信息。程序启动后，由动态链接器找到并映射所需 .so，完成必要的运行时符号解析和重定位；共享库的只读文件页可以被多个进程共享。

4-1 动态库的硬核打包生成

我们沿用之前的 my_stdio.c 和 my_string.c 源码实体，但这次要将它们锤炼成一个标准的 .so 共享库。动态库的生成与静态库（使用 ar 归档 .o，通常不压缩）有着本质区别，它需要经历两个核心构建步骤。

步骤一：生成“位置无关”的代码碎块（-fPIC）

动态库希望让同一份只读代码页能够被多个进程共享，同时又允许每个进程把库映射到不同的虚拟地址，因此必须避免把代码绑定死在某个固定的运行时虚拟基址上。

普通非 PIC 目标代码中可能包含不适合共享对象在任意虚拟基址加载的重定位；在 x86-64 上不少指令本身已经使用 RIP 相对寻址，并不能简单理解成“所有非 PIC 代码都写死绝对地址”。如果把需要修改 .text 的重定位带进共享库，就可能产生 text relocation，影响共享、权限与安全性。为了达成“无论被丢到内存哪个角落都能完美执行”的目标，我们必须显式开启位置无关代码（Position Independent Code，PIC）参数：

 -fPIC：强迫编译器产生位置无关代码
$ gcc -fPIC -c my_stdio.c my_string.c
$ ls
my_stdio.c  my_stdio.h  my_stdio.o  my_string.c  my_string.h  my_string.o

❓ 为什么要大费周折去生成位置无关代码（PIC）？
原因在于内存寻址的相对解耦。
你可以把普通代码（绝对地址寻址）理解为：“去成都市高新区天府大道 1 号拿取物资”。一旦这套逻辑被操作系统整体搬迁到另一个城市，这个地址就彻底作废了。
而 -fPIC 生成的代码，底层编译器会大量借助指令指针寄存器（RIP-relative addressing）来进行相对位移寻址，相当于：“从你现在站立的坐标出发，向前走 10 米，再右转 5 米拿取物资”。由于是相对位移，无论操作系统的加载器把这段二进制碎块强行丢到进程虚拟内存的哪个地址，相对安全距离永远锁死，代码天然具备了四海皆可运行的动态共享基因。

步骤二：使用 -shared 融合成动态共享库

拿到具备 PIC 属性的 my_stdio.o 和 my_string.o 后，我们不再呼叫 ar 工具，而是直接命令 GCC 链接器驱动开启动态共享引擎：

-shared：告诉底层链接器生成共享的 ELF 动态目标文件，而不是普通的可执行文件
$ gcc -shared -o libmystdio.so my_stdio.o my_string.o

在正规的工业级 Makefile/CMake 中，这两步通常会被合并为一条干净利落的命令：gcc -shared -fPIC -o libmystdio.so my_stdio.c my_string.c

至此，当前目录下正式产出了我们亲手定制的动态共享库实体：libmystdio.so。

lib<xxx>.so/.a 是真实文件名；-l<xxx >才是 GCC/ld 为了方便提供的简写，而我们创建库时主动命名成 libxxx.so/.a，就是为了让 -lxxx 能自动找到它。

补充：用 ldd 查看动态库/可执行文件的共享库依赖

一个非常实用的检查命令：

ldd libmystdio.so
# 或
ldd main

ldd 用来显示一个动态链接的 ELF 对象所依赖的共享库以及当前解析到的路径。若某项显示 not found，说明链接期可能已经成功，但运行期动态链接器当前仍找不到对应 .so。后面排查 LD_LIBRARY_PATH、ld.so.cache、RUNPATH 等问题时，这条命令非常重要。

4-2 动态库的交付与“编译期欺骗”

根据在第三章中死磕出的“实（库文件）与壳（头文件）哲学”，我们必须将头文件与二进制共享库规范化打包。我们依然建立一个高标准、严要求的交付目录树 mylib/：

mylib/
├── include        （壳：使用手册）
│   ├── my_stdio.h
│   └── my_string.h
└── lib            （实：二进制实体）
    └── libmystdio.so   <-- 核心物资：已经替换为了动态共享库 .so

外部消费端用户的业务主程序 main.c 依旧原封不动地躺在平铺目录外，其调用逻辑不变。我们打出与静态链接一模一样的三位一体终极缝合命令：

$ gcc main.c -o main -I ./mylib/include/ -L ./mylib/lib/ -lmystdio

命令行十分丝滑，没有抛出任何错误，完美结账并生成了最终的可执行目标文件 main！

📊 此时底层的三集合（E, U, D）账本发生了什么变故？
构建期链接器顺着 -L ./mylib/lib/ 找到 libmystdio.so，确认 my_strlen、mfopen 等引用可以由这个共享对象提供，因此链接阶段可以成功。
但共享库函数实现通常不会被复制进主程序。 链接器会在最终 ELF 中生成 DT_NEEDED、动态符号/重定位以及必要的 PLT/GOT 等元数据。对应导入符号在最终 .dynsym 中仍可以表现为 UND，等待运行期动态链接器从依赖对象中解析。

4-3 运行期的惊悚崩溃与幕后黑手

既然编译大获全胜，我们兴高采烈地在终端敲下回车运行程序：

$ ./main
./main: error while loading shared libraries: libmystdio.so: cannot open shared object file: No such file or directory

程序当场猝死崩溃！操作系统无情地甩出了一句毁灭性的历史级报错：cannot open shared object file: No such file or directory。

你此时可能会极度崩溃并拍桌子：“库文件明明完好无损地躺在 ./mylib/lib/ 目录下！我编译的时候也明明用 -L 和 -l 亲自带路了！为什么运行时操作系统直接装瞎？！”

💥 核心盲区：编译期链接器 与 运行期加载器 的认知撕裂

要彻底填平这个工业级巨坑，你必须在脑海里用手术刀将整个编译链接宇宙彻底切分为两个相互隔离的阶段：

1. 幕后黑手一：构建期链接器（ld）

   • 工作时机：你在敲下 gcc 命令的那一刻。
   • 认知范围：它只负责核对函数符号存不存在。由于你亲手通过 -L ./mylib/lib/ 给它递了高德地图，它对账成功，编译放行。

2. 幕后黑手二：运行期动态加载器（ld-linux.so 或者是 ld.so）

   • 工作时机：你敲下 ./main 并按下回车的一瞬间。
   • 致命断层：运行期动态加载器不会重新读取你构建命令中的 -L 参数。 -L 只影响链接期搜索。运行期则按照 DT_RPATH/LD_LIBRARY_PATH/DT_RUNPATH、/etc/ld.so.cache、默认系统目录等规则查找（具体顺序受标签和安全模式影响）。因此仅仅“链接时用 -L ./mylib/lib 找到了库”，并不能保证运行时也能找到。

我们可以祭出 Linux 原生的侦察兵工具 ldd（List Dynamic Dependencies，打印动态依赖链） 来抓取运行期保安的真实对账现场：

$ ldd main
        linux-vdso.so.1 =>  (0x00007ffde0116000)
        libmystdio.so => not found   # 🚨 证据确凿！运行期加载器在信任路径里完全找不到它！
        libc.so.6 => /lib64/libc.so.6 (0x00007f354ab5d000)

4-4 破局：给运行期保安递交“寻宝地图”的四大手段

在规范的 Linux 软件工程中，为了让程序顺利运行，需要让运行期动态加载器能够按其搜索规则找到目标共享库。下面列出几种常见办法：

🏁 方案一：暴力安装法（直接强占系统老巢）

既然系统保安（加载器）只认核心老巢，我们直接利用管理员最高权限，把我们的私人物资强行“安装”进系统的核心公共库目录下：

$ sudo cp ./mylib/lib/libmystdio.so /lib64/

• 原理解析：加载器扫描 /lib64/ 路径时，一眼就能看到 libmystdio.so 实体，直接核销借条，放行程序。
• 代价与军规：一般不建议为了测试一个私人库就随意把它复制到系统核心库目录，因为可能造成版本/名称冲突并增加维护成本；系统目录通常还需要管理员权限。开发测试更适合使用项目私有目录、RUNPATH/RPATH、LD_LIBRARY_PATH（临时）或规范的软件包安装方式。

🏁 方案二：环境变量法（临时授信的 VIP 绿通）

Linux 操作系统专门为运行期加载器预留了一个高级带路环境变量：LD_LIBRARY_PATH。它允许用户临时告诉加载器：除了系统老巢，优先去这个环境变量指定的路径里抓取库。

export LD_LIBRARY_PATH=动态库目录:$LD_LIBRARY_PATH


将我们存放动态库的绝对路径，追加到动态库检索环境变量中（多个路径用冒号分隔）
$ export LD_LIBRARY_PATH=/home/whb/my_project/mylib/lib:$LD_LIBRARY_PATH

# 再次运行
$ ./main
abcdefg: 7  # 完美复活！

• 原理解析：对普通非安全模式程序，LD_LIBRARY_PATH 通常具有很高的搜索优先级，但它并非在所有情况下都绝对第一（例如旧式 DT_RPATH 且无 DT_RUNPATH、secure-execution mode 等情况会改变规则）。上面的写法把本地目录放在现有 LD_LIBRARY_PATH 前面，并在原变量为空时避免产生空路径项。
• 代价与军规：这是一张单次有效的体验卡。用当前这种 export 方式设置时，它只对当前 Shell 及其子进程生效；关闭会话后不会自动保留。若写入 shell 启动配置文件则可以持久化，但生产环境通常不建议依赖全局 LD_LIBRARY_PATH。它在工业界被专门用于本地临时测 Bug、调代码和灰度测试现场。

补充：/etc/ld.so.conf.d/是什么？

/etc/ld.so.conf.d/ 是 Linux 系统中动态库查找路径的“扩充配置文件夹”。

简单来说，它的作用是：告诉系统“除了默认的那几个老巢（如 /lib64、/usr/lib64），去哪里还能找到我的动态库文件”。

以下是它在系统中的具体运作逻辑：

1. 为什么需要这个文件夹？

动态链接器（ld-linux.so）在运行程序时，会按照 RPATH/RUNPATH、环境变量、缓存和默认系统目录等规则查找 .so 库；如果你自己安装的第三方库（比如自定义的 libmystdio.so）放在了 /home/user/mylib/lib/ 这种私人目录下，加载器是找不到的。

虽然你可以用 LD_LIBRARY_PATH 环境变量临时解决，但那种方法不具备持久性（重启就失效了）。/etc/ld.so.conf.d/ 就是用来永久注册这些私人库路径的地方。

2. 它到底是怎么工作的？

这个文件夹里的配置路径会被系统统一管理，步骤如下：

1. 编写配置：你在 /etc/ld.so.conf.d/ 下新建一个以 .conf 结尾的文件（比如 my_libs.conf），在文件里写入你存放 .so 文件的绝对路径。
2. 触发更新：修改配置后通常执行一次 sudo ldconfig。
3. 缓存更新：ldconfig 会读取 /etc/ld.so.conf 以及其中通过 include 引入的配置（很多发行版会包含 /etc/ld.so.conf.d/*.conf），扫描相应目录并更新 /etc/ld.so.cache。因此不是“目录存在就必然自动扫描”，要以主配置的 include 规则为准。

3. 核心机制：ld.so.cache；为什么不用每次运行程序时都去遍历一遍文件夹？

ldconfig 预先扫描配置目录并维护二进制缓存 /etc/ld.so.cache，动态链接器查询缓存可以避免每次都对所有已配置目录做同样的目录扫描。

总结

如果把系统比作一个超级大卖场：

• /lib64 是官方货架。
• /etc/ld.so.conf.d/ 是“供应商添加货架位登记表”。
• ldconfig 是“整理货架管理员”。
• /etc/ld.so.cache 是整理好后的“电子库存清单”。

当你把路径写入 .conf 并运行 ldconfig 后，你就相当于告诉系统：“以后在这个库的查找清单里，务必加上我这里的位置”，系统就能在不重启的情况下识别并加载你的动态库了。

🏁 方案三：配置文件法（大厂正规军常驻方案）

如果你希望这个动态库在这个操作系统上获得永久合法的居民身份，且不污染 /lib64/ 物理目录，最正规的做法是修改加载器的常驻寻宝路线图。

在 Linux 下，系统保安的扩展路线图被统一托管在 /etc/ld.so.conf.d/ 目录下。

1. 利用 sudo 权限在该目录下新建一个专属配置文件（例如：mystdio.conf）。
2. 用文本编辑器在里面写下一行死板、精准的绝对路径（绝不能用相对路径）：
   /home/whb/my_project/mylib/lib/
3. 敲下操作系统级的刷新大印：

$ sudo ldconfig

• 原理解析：ldconfig 会读取 /etc/ld.so.conf 及其包含的配置（很多发行版会包含 /etc/ld.so.conf.d/*.conf），扫描相关目录并更新用户空间动态链接器使用的高速缓存 /etc/ld.so.cache；这不是“在内核中编织”的表。只要相应配置和库文件仍然存在，重启后动态加载器依然可以通过更新后的缓存找到这些共享库。这是所有大型工业级开源软件（如 MySQL、Redis 等）部署动态库时的标准规矩。

🏁 方案四：软链接法（系统目录可写时）

“在系统共享库目录建立同名软链接”的思路。但这同样需要你有权限修改系统库目录（下面示例也使用 sudo）

$ sudo ln -s /home/whb/my_project/mylib/lib/libmystdio.so /lib64/libmystdio.so

• 原理解析：动态链接器在搜索目录中打开该库名时，正常的文件系统路径解析会跟随符号链接到实际文件。
• 补充：共享库常见的版本管理确实会使用 SONAME/文件名符号链接，例如 libfoo.so -> libfoo.so.1 -> libfoo.so.1.2.3；但不要随意在 /lib64 等系统核心目录手工建立项目库链接，生产部署更推荐规范安装路径、包管理或合适的 RUNPATH/配置。

4-5 静态链接 vs 动态链接 终极硬核对账大沙盘

通过这两个大章节的闭环死磕，我们终于将 Linux 下这两种截然不同的库形态彻底吃透。最后，我们用一张雷打不动的维度对比表，为你的知识库构建终极对账防线：

对比维度	静态库（Static Library .a）	动态库（Shared Library .so）
生成核心编译指令	ar -rc libxxx.a add.o sub.o	gcc -fPIC -shared -o libxxx.so add.o
链接期底层行为	从静态归档中按需提取相关 .o 成员，再参与最终链接；被纳入的代码/数据会成为可执行文件的一部分。	通常不把共享库函数实现复制进主程序，而是在 ELF 中记录动态依赖、动态符号和重定位等信息。
运行期底层行为	对已经静态链接进来的那部分库代码，不再需要原来的 .a 文件；程序仍可能依赖配置、数据文件、插件或其他动态组件。	动态链接器需要找到并映射相应 .so，完成必要的运行时重定位/符号解析。
可执行文件体积	通常更大，因为被静态链接的实现进入了可执行文件；增大幅度取决于实际依赖与节回收。	通常更小，因为共享库实现不整体复制进主程序；具体大小仍取决于程序本身与构建选项。
物理内存与磁盘占用	不同可执行文件会各自携带被静态链接进去的代码，重复占用更明显；同一个可执行文件的只读页仍可被多个进程共享。	.so 的只读文件映射页可以通过页缓存被多个进程共享；各进程的可写数据、GOT 等通常仍是各自私有（或写时复制）的。
后期分发与维护	分发通常更独立；若要让程序使用新的静态库实现，需要重新链接/发布相关可执行文件。	只要新的 .so 与原有 ABI/SONAME 等兼容，替换共享库后后续启动的程序可以直接使用新版本；不兼容升级则仍需配套调整。

4-6 拓展小结：双库共存的优先级博弈与 -static 的暴政

在前面的实战中，我们创建了一个标准的交付目录 mylib/。现在，我们在 mylib/lib/ 路径下同时平铺放入 libmystdio.a（静态库）和 libmystdio.so（动态库）。

$ tree mylib/
mylib/
├── include
│   ├── mystdio.h
│   └── mystring.h
└── lib
    ├── libmystdio.a   # 静态库实体
    └── libmystdio.so  # 动态库实体

当我们在终端敲下默认的编译命令时：

$ gcc main.c -o main -I ./mylib/include/ -L ./mylib/lib -lmystdio

❓ 灵魂拷问：如果动静态库同时存在？gcc链接的时候，优先哪一个呢？？如果只有一个？？？

结合链接器内核的状态机机制，这里有三条雷打不动的工业级钢铁结论：

• 结论 1（双库并存，动态优先）：同时存在动静态两种库，默认绑定哪一个库？动态库！ 在默认允许动态链接的模式下，链接器通常会优先选择 libmystdio.so 进行动态链接。这是因为现代操作系统为了极大地压榨内存和磁盘空间，默认编译引擎就是动态链接模式。
• 结论 2（孤军奋战，无可选择）：如果你只提供动态库，对于该库来讲，只能动态链接！ 此时如果你在命令最后强行加 -static 选项，编译会因为找不到对应的 .a 实体而直接暴毙报错。
• 结论 3（局部妥协，局部静态）：如果你只提供静态库，即便你采用默认动态链接，对于该库来讲，也只能静态链接！ 也就是说，程序可以对其他库（如系统的标准 C 库 libc.so）进行动态链接，但是对于你这个只提供静态库的私人武装，它只能执行硬核的静态缝合。

🛠️ 强制锁死：-static 选项的真正代价

如果你希望在双库并存的情况下，强行打破常规去链接静态库，你必须在前台命令中显式加入 -static 参数：

$ gcc main.c -o main -I ./mylib/include/ -L ./mylib/lib -lmystdio -static

🚨 注意：-static 参数是一个“全量强制令”！
它的底层逻辑是：关闭通常的共享库选择，要求链接阶段所需的库尽量使用可用的静态归档版本；缺少必要的静态库时链接就会失败。 此时不仅你的私人库会静态缝合，系统运行库等原本通常动态链接的依赖也会改为从静态归档中按需抽取相关目标文件，因此可执行文件体积通常明显增大。

4-7 库函数的“大管家哲学”与外部库修行

顺着我们在代码中写下的那行私人调用：

mFILE *fp = myfopen("log.txt", "a"); // 对应系统的 FILE *fopen(const char *path, const char *mode);

通过 ar -tv libmystdio.a 我们可以看清库里的 mystdio.o。这里隐藏着一个关于内存管理的底层哲学。

❓ 灵魂拷问：对应的结构体对象，到底是谁申请的？？
答案是：myfopen / fopen 函数内部申请的！！

这就引出了一个最核心的概念：库可以帮助用户申请空间或者对象！！！

• 大管家机制：C 标准库（或我们自己写的库）在用户空间帮我们封装了繁琐的逻辑。它在库函数内部偷偷帮我们执行了 malloc 堆区开辟、缓冲区初始化、绑定内核文件描述符（fd）等一系列动作。
• 责任对账：库函数可以在内部申请资源，但调用者必须按照接口约定完成对应的释放/关闭。 以 fopen/fclose 为例，fclose 不只是释放用户态 FILE 相关资源，还会刷新缓冲并关闭底层文件描述符；如果长期不关闭，会造成资源泄漏。进程退出时操作系统会回收进程资源，但不能因此省略正常的 fclose。

🌍 走向世界：外部库如何使用和如何学习！！

到目前为止，我们折腾的库都是自己写的。但在真实的 Linux 开发宇宙中，我们不可能永远自己造轮子。

• 什么是库？ 库的诞生是和应用场景紧密相关的！如果你要做终端图形界面，你需要 ncurses 库；如果你要做网络通信，你需要 libevent 库。
• 如何修行？ 外部第三方库的业务逻辑虽然千变万化，但它们在 Linux 底层的打包、分发、头文件（壳：使用手册）与二进制实体（实：库文件）的交付与链接逻辑，都绝对逃不出我们死磕出来的这套标准军规。

4-8 第三方库的深度工程实战与修行指南

既然我们已经彻底玩转了自己写、自己打包、自己消费的“私人武装库”，接下来我们就必须把视野推向真正的工业界大战场——消费第三方库（外部库）。

在真实的 Linux 开发宇宙中，我们不可能、也没必要永远自己造轮子。请记住：“外部库如何使用和如何学习！！什么库？？应用场景有关的！！” 不管是大名鼎鼎的终端图形库 ncurses，还是高并发网络库 libevent，亦或是深度学习领域的加速库，它们在底层的运转逻辑其实与我们的私人库毫无二致。

1. 为什么需要第三方库？（应用场景决定论）

库的诞生不是为了炫技，而是为了破除特定的应用场景痛点：

• 如果你的项目需要做炫酷的终端黑客交互界面，你必须去学 ncurses 库。
• 如果你的项目要搞硬核的加密解密（如 MD5、RSA），你必须引入 openssl 库。
• 如果你要在 C 语言里处理复杂的 JSON 数据解析，你必须引入 json-c 库。

无论这些库的业务功能多么千变万化，它们交给你的交付物永远是一样的：壳（.h 头文件/使用手册） + 实（.so 或 .a 机器码实体）。

2. 第三方库在 Linux 下的两种生态位置

在 Linux 系统中，第三方库的获取与安装通常有两种标准姿势。

姿势一：正规军路线（系统包管理器安装）

在 CentOS 下通过 yum，或者在 Ubuntu 下通过 apt 直接安装。大厂的工程规范要求，安装一个第三方库时，必须同时安装它的运行库和开发头文件库。

以 ncurses 库为例：

# 1. 安装运行时库（给运行期加载器 ld.so 看的，通常只包含 .so）
$ sudo yum install ncurses

# 2. 安装开发库（给编译期 gcc 看的，包含 .h 头文件和开发专用的链接文件）
$ sudo yum install ncurses-devel  # Ubuntu/Debian 常用开发包名为 libncurses-dev

• 这种安装的本质是什么？
  本质上就是利用包管理器，把头文件、共享库/静态库、开发用链接文件以及相关元数据安装到发行版规定的系统目录中。头文件常见于 /usr/include/，库文件目录则可能是 /usr/lib64/、/usr/lib/x86_64-linux-gnu/ 等，具体取决于发行版和目标架构。

姿势二：私人武装路线（源码编译/独立目录分发）

很多时候，公司内部自研的库或者特定的闭源商业库，是不可能让你用 yum 满世界下载的。对方会直接给你一个压缩包，解压开后就是一个独立的目录（比如我们之前构建的 mylib/ 目录结构）。这种库的头文件和库文件完全躺在系统默认路径之外的私人地盘。

3. 实战对账：如何完美编译并链接第三方库？

针对上述两种库的生态位置，我们在前台写 GCC 编译命令时，必须采取不同的对账策略：

场景 A：如果库已经通过 yum/apt “安装”到了系统默认路径下

既然头文件和库文件已经安装到了 GCC/链接器默认会搜索的系统目录中，编译期通常不再需要额外手写它们的路径。

此时，我们不需要写 -I 参数，也不需要写 -L 参数，但你必须显式地告诉 GCC 你要链接哪一个库！

# 消费系统路径下的 ncurses 库
$ gcc main.c -o my_terminal -lncurses

🚨 工业级避坑雷区：
很多新手以为既然库都“安装”进系统了，直接 gcc main.c 就完事了。结果一敲回车，瞬间抛出大面积的 undefined reference（未定义的引用）报错。
请死死记住：在普通 hosted C 程序中，GCC 驱动通常会自动加入启动文件和 C 运行库等默认依赖，但第三方库不会因为“已经安装”就自动被链接。只要你的程序使用了某个第三方库，通常仍要显式写 -l库名（或由 CMake/pkg-config 等构建系统替你加入相应链接选项）。

场景 B：如果库存放在私人独立路径下

此时，头文件和库文件操作系统一概不知，我们必须祭出我们在第三章和第四章中死磕出来的三位一体终极缝合军规，挨个带路：

# 消费私人独立目录下的第三方库
$ gcc main.c -o main -I ./mylib/include/ -L ./mylib/lib/ -lmystdio

• 用 -I 指引 GCC 编译器跨越边界去抓“使用手册”。
• 用 -L 指引静态链接器 ld 去私人库房找“二进制肉身”。
• 用 -l 触发名称转换魔术，锁死目标库。

只要跨过了这道坎，此后在整个 Linux C/C++ 的全生命周期修行中，无论面对多么庞大、多么复杂的开源框架或第三方依赖，你都能在一秒钟内完成底层的工程解耦与无缝链接。

补充：目标文件

在⼀个源⽂件 hello.c ⾥便简单输出"hello world!"，并且调⽤⼀个run函数，⽽这个函数被定义在另⼀个原⽂件 code.c 中。这⾥我们就可以调⽤ gcc -c 来分别编译这两个原⽂件。

可以看到，在编译之后会⽣成两个扩展名为 .o 的⽂件，它们被称作⽬标⽂件。要注意的是如果我们
修改了⼀个原⽂件，那么只需要单独编译它这⼀个，⽽不需要浪费时间重新编译整个⼯程。⽬标⽂件
是⼀个⼆进制的⽂件，⽂件的格式是 ELF ，是对⼆进制代码的⼀种封装。

补充章节：撕开 -fPIC 的底裤 —— 位置无关代码的二进制重构

我们到底在聊什么？—— 一句话概括

-fPIC 是一个编译参数，它告诉编译器：“生成的代码要‘灵活’，无论被加载到内存的哪个地址，都能正确运行。” 这是制作 Linux 共享库（.so 文件）时的“黄金标准”。

为了理解它为什么重要，我们得先从它要解决什么问题说起。

第1步：不灵活代码的“灾难”—— 绝对地址寻址

想象一下，你写了一个共享库，里面有个全局变量 g_status。

不加 -fPIC 时（不灵活的做法）

编译器可能会直接把操作这个变量的指令，翻译成类似这样的机器码：

movl $99, 0x601060  # 把数字99，强行写入内存地址 0x601060

这就像你写了一张快递单，收件地址写死了：“北京市朝阳区建国路1号”。这张快递单（.so 文件）被复印了成千上万份，发给全国各地的快递员（进程）。

• 问题来了：快递员A在朝阳区，很容易找到“建国路1号”。
• 但快递员B在上海，他的地盘上可能根本没有“建国路1号”，或者这个地址是别人的私有仓库。如果强行按照这个地址送，就会把别人的货（进程自己的数据）给砸了，导致快递员（进程）直接“崩溃”。

核心矛盾：共享库的代码只有一份，但每个进程的内存布局不同。写死一个绝对地址，就像给所有快递员一个固定的地址，这在全局范围内注定会引发冲突。

第2步：PIC 的解决方案—— “地址大扫除”

-fPIC 的核心思想是：代码里不要出现任何固定的绝对地址。 那地址从哪来呢？PIC 用了两套方案，分别处理“内部”和“外部”的寻址问题。

维度一：内部亲戚之间的串门 —— 用“距离”代替“门牌号”

当一个函数要调用同一个库里的另一个函数时，编译器不再写死目标地址，而是写一个 “相对位移”。

# 机器码切片
0x1060:  callq  0x3065  # 这里的 0x3065 是相对偏移，不是绝对地址

这就像你在商场里，不去记“3楼305室”这个绝对位置，而是记住“从我现在站的这个地方，往前走200米”。只要你和目标之间的相对距离不变，无论整个商场（.so 文件）被“平移”到城市的哪个位置，你都能找到它。

硬件怎么算？
CPU 会这样计算：
最终目标地址 = 当前指令的下一条指令地址 + 机器码里的偏移量

因为整个库被一起加载，内部地址之间的“距离”是恒定的，所以这个方法万无一失。

维度二：与外部的联系 —— 通过“中间人”（GOT 表）

当动态库需要调用外部函数（比如 printf）或者访问主程序里的变量时，库在编译时根本不知道 printf 在哪个地址，连相对距离都算不出来。

PIC 在这里引入了一个“中间人”—— GOT（全局偏移表）。

这就像你给一个陌生人寄快递，你不知道他家地址，但你把它统一交给公司前台（GOT表）。前台那里有一本私人通讯录（GOT表项），上面记录了所有外部联系人的真实地址。你只需要把快递交给前台，并告诉它“送给客户A”。前台会在运行时（动态链接器启动后），把客户A的真实地址填进通讯录。

• 好处：你的操作指令（代码）永远是固定的，比如“去前台找第3个格子”。前台（GOT表）属于每个进程私有，可以自由修改。当动态链接器把 printf 的真实地址填进第3个格子后，你的代码就能通过这个“中间人”找到目标了。

第3步：怎么“看穿”PIC？—— 用 objdump 观察

编译时加不加 -fPIC，生成的机器码会有细微差别。我们需要看的是重定位类型，而不是单纯看指令。

• 不加 -fPIC 时：你可能会看到一些需要直接修改 .text 代码段的重定位类型。
• 加上 -fPIC 时：你大概率会看到 R_X86_64_GOTPCREL 这类重定位。它翻译成人话就是：“用 PC（当前指令地址）相对的方式，去找到 GOT 表里的对应项。”

简单分辨方法：在 objdump -d 的输出里，看到 mov 0x0(%rip),%rax 不一定就是PIC，关键要看它的重定位类型（用 readelf -r 看），看它是不是指向 GOT 或 PLT。

第4步：-fpic 与 -fPIC 到底有什么不同？（这是很多人的困惑）

两者都是用来生成 PIC 代码的，区别主要在于适用范围和限制。

特点	-fpic（小写）	-fPIC（大写）
比喻	“小皮包公司”：工具轻便，速度快，但最多只能处理100个客户（符号）。	“国际大集团”：工具稍微笨重一点，但能处理无限个客户，没有限制。
技术限制	在某些架构（如 SPARC）上，它对 GOT 表的大小有限制（比如最多8KB）。	去掉了 -fpic 的那些小模式限制，无论库有多大，符号有多少，都能搞定。
x86-64 平台	在当今主流的 x86-64 架构上，两者的限制差异微乎其微，生成的代码可能完全一样。	仍然是“稳妥”的默认选项，保证在任何平台上都能编译通过。
工程选择	追求极致性能时，若确定库很小，可以考虑。	99.9% 的情况都用这个，尤其是通用库，避免链接器报错。

第5步：终极结论 —— 工业界的“军规”

1. 核心记忆：-fPIC 不是魔法，它的本质是用“距离”和“间接表”代替了“绝对地址”，让代码变得“灵活”。
2. 终极目标：让共享库的代码段（.text） 在加载时无需被修改，保持“只读”。这样，一份代码物理内存页，可以被成千上万个进程安全地共享，极大地节省了内存。
3. 工程建议：构建共享库（.so）时，永远、永远加上 -fPIC（或者通过 CMake 设置 POSITION_INDEPENDENT_CODE）。 这是最安全、最通用的做法。大写的 -fPIC 是“避坑”首选。

第五章：ELF⽂件

在亲手完成了静态库、动态库以及第三方外部库的封装、消费与全量对账后，我们需要将目光投向编译链接与运行期加载的终极形态：

🔥 终极灵魂拷问：
最终生成的可执行程序，到底是个什么东西？

Linux 下常见的本地目标文件、共享对象和可执行程序采用 ELF（Executable and Linkable Format，可执行与可链接格式）。ELF 不是 Linux 独有格式，而是广泛用于多种 Unix-like/System V ABI 体系。

❓ 为什么 .o（目标文件）可以形成 .so 库文件或者可执行程序？？
答案是：因为 .o、.so、可执行程序，底层全全都流淌着完全相同的组织血液——它们全都是 ELF 格式的！所以链接器才能将它们无缝地拆解、融合同化。

5-1 揭秘二进制文件的共同祖先：什么是 ELF 文件？

ELF（Executable and Linkable Format，可执行与可链接格式） 是 Linux/Unix-like 系统中本地目标文件、可执行文件、共享对象以及 core 文件最常见的二进制格式之一；并不是说 Linux 上所有二进制数据文件都属于 ELF。根据进程生命周期和应用场景的不同，

ELF 文件在 Linux 中拥有四种截然不同的化身：

• 可重定位文件（Relocatable File）：即我们用 gcc -c 编译产出的 xxx.o 目标文件。它内部包含二进制的代码和数据，专门适合于与其他目标文件链接，用来创建可执行文件或者共享目标文件。
• 可执行文件（Executable File）：即链接完成、可直接运行的成品可执行程序（如 a.out、main）。
• 共享目标文件（Shared Object File）：即大家熟知的 xxx.so 动态链接库文件。
• 内核转储文件（Core Dump）：当进程触发异常信号（如段错误崩溃）瞬间暴毙时，系统自动抛出的运行时快照。里面完整存放了当前进程的执行上下文，专门用于死后状态的检索与离线 Debug 抓包。

5-2 ELF 文件的四大核心物理骨骼

在 Linux 系统的物理磁盘中，任何一个 .o 目标文件、.so 动态库或者编译出来的成品可执行程序，都绝非杂乱无章的二进制字节流。正如我们在图纸中看到的标准物理拓扑结构，一个统一的 ELF 二进制文件在磁盘上是由四大部分严密堆砌、嵌套锁死而成的：

 ┌──────────────────────────────────────────────┐
 │ 1. ELF Header (ELF 文件头)                    │ ───► 【包装盒大封面 / 快递面单】
 ├──────────────────────────────────────────────┤
 │ 2. Program Header Table (程序头表/按文件类型存在) │ ───► 【运行期圈地施工图纸】(普通 .o 通常没有)
 ├──────────────────────────────────────────────┤
 │ 3. 各种各样的 Section (节：.text / .data)      │ ───► 【基础二进制零件 / 分类好的积木】
 ├──────────────────────────────────────────────┤
 │ 4. Section Header Table (节头表)              │ ───► 【链接期零件大清单】(位置由 ELF Header 的 e_shoff 指定)
 └──────────────────────────────────────────────┘

我先给你一张全局地图，防止迷路：一个 ELF 文件（比如 a.out 或 .so）从文件头到尾，核心由 4 层结构 套娃组成：

ELF 头（快递面单） ➡️ 指向 ➡️ 程序头表（行车地图） 和 节头表（零件清单） ➡️ 这两个表又分别指向真正的 节（积木块）。

1. ELF 头（ELF Header）—— 二进制的“快递面单”

• 物理位置：死死焊在文件的最开头，固定占用 64 个字节（64位系统下）。
• 核心使命：它是整个文件的“总调度室”。记录了文件是给哪种机器用的（x86还是ARM）、程序入口点在哪、以及最重要的——另外两张核心表格（程序头表和节头表）藏在文件的哪个具体位置（偏移量）。
• 🧠 大白话拆解：你从京东收到一个大纸箱（ELF文件）。快递面单（ELF头）上写着：“本箱货物是易碎品（机器类型），具体零部件清单（节头表）在箱子底部压着，组装说明书（程序头表）在侧面夹层里。”
• ⚠️ 技术硬核提醒：别死记硬背“内核只读前64字节”，实际加载时系统可能会先读一大块缓冲区来解析，但原理上就是这个面单开道。另外，文件最开头永远藏着神秘的魔数 7f 45 4c 46（对应 .ELF 的ASCII码），这是Linux系统辨认它是不是ELF文件的“指纹”。

2. 程序头表（Program Header Table）—— 运行时的“圈地施工图”

• 物理位置：不固定！具体在哪，得看上面“快递面单”（ELF头）里的记录（e_phoff字段）。千万别以为它一定紧挨着文件头。
• 核心使命：它是面向操作系统内核的。当你要“运行”这个程序时，内核就拿着这张图，把文件里的二进制流切割成好几块，分别搬运到进程的虚拟内存里，并标注好每块区域的权限（可读、可写、可执行）。
• 🧠 大白话拆解：这就像你去宜家买了个成品书柜（可执行文件），“行车施工图”告诉你：顶板（代码段）要水平安装在虚拟地址 0x400000，并且禁止钻孔（只读）；底板（数据段）安装在 0x600000，可以随意打孔改位置（可读写）。
• 🚨 核心卡点（为什么在 .o 目标文件里是空的？）：
  如果你打开一个 .o 文件（半成品），会发现这部分的记录全是 0。因为 .o 只是单独的“木板”（零件），还没有拼成书柜，根本不需要“安装施工图”。只有链接器把所有木板拼成完整的“成品书柜”（a.out）后，这张施工图才会被正式填满。

3. 节头表（Section Header Table）—— 编译器的“零件大清单”

• 物理位置：同样不固定，位置记录在 ELF 头的 e_shoff 字段里。 编译器通常喜欢把它堆在文件的末尾，但这不是硬性规定。
• 核心使命：它是面向静态链接器 ld（拼装师傅） 的。它详细罗列了文件里所有“零件包”（Section）的名字、大小、在文件中的位置。注意，最终发布的可执行文件为了减肥，经常把这张表撕掉（strip 命令），因为运行时不需要它。
• 🧠 大白话拆解：它就是你买乐高散装零件包（.o 文件） 时附带的“拼装说明书清单”。链接器大师傅要把 math.o 和 main.o 拼在一起，全靠这张清单去精准定位：“哦，math.o 里有个叫 add_function 的积木，我要把它塞进最终成品车头的凹槽里。”

4. 节（Section）—— 真正的“二进制积木块”

• 核心使命：这些才是真正占据文件体积的“实体数据”，是按功能分好的“逻辑零件袋”。
• 🧠 大白话拆解：就是那一袋袋分门别类、装满了具体功能碎片的物理积木。
  • .text 节（代码积木袋）：里面塞满了 CPU 能识别的机器指令（比如 mov、call）。这是程序的“灵魂”。
  • .data 节（已初始化数据积木袋）：里面装着你在源码里写死的、有明确初始值的全局变量或静态变量。比如你写了 int g_val = 100;，这个 100 就作为“初始出厂设置”固定在这袋积木里。
  • .bss 节（占位积木袋）（补充）：专门装那些声明了但没赋初值的全局变量（如 int g_zero;）。为了省空间，它在文件里不占实际字节，只在加载时让系统在内存里预留一块空地并清零。

对比记忆账本

对比维度	ELF 头	程序头表	节头表	节（Section）
给谁看的？	操作系统加载器	操作系统内核（运行时）	静态链接器 ld（编译时）	CPU 和 内存
核心作用	当总指挥，告诉你两张表在哪	教内核怎么把文件“搬”进内存	教链接器怎么把多个 .o “拼”起来	真正存代码和数据的本体
在 .o 文件里？	有	没有（空的），因为不用运行	有，且很详细	有
在成品 a.out 里？	有	有，且填满了加载地址	可有可无（经常被 strip 删掉）	有（被压缩合并）
核心比喻	纸箱快递面单	成品车行车执照/施工图	散装零件装配清单	真实的乐高积木颗粒

一句话核心升华：
链接器（拼装阶段） 靠 节头表 + 节 来拼零件；加载器（运行阶段） 靠 程序头表 + 节 来搬砖进内存。两者互不干扰，各有各的索引路径，而 ELF 头 是它们共同的门卫大爷。

🛠️ 深度工程破局：为什么 .o 能无缝缝合成可执行程序？

理解了这四大核心骨骼的物理排布后，我们直接推开静态链接器 ld 执行大链接时的同类项核销合并现场。

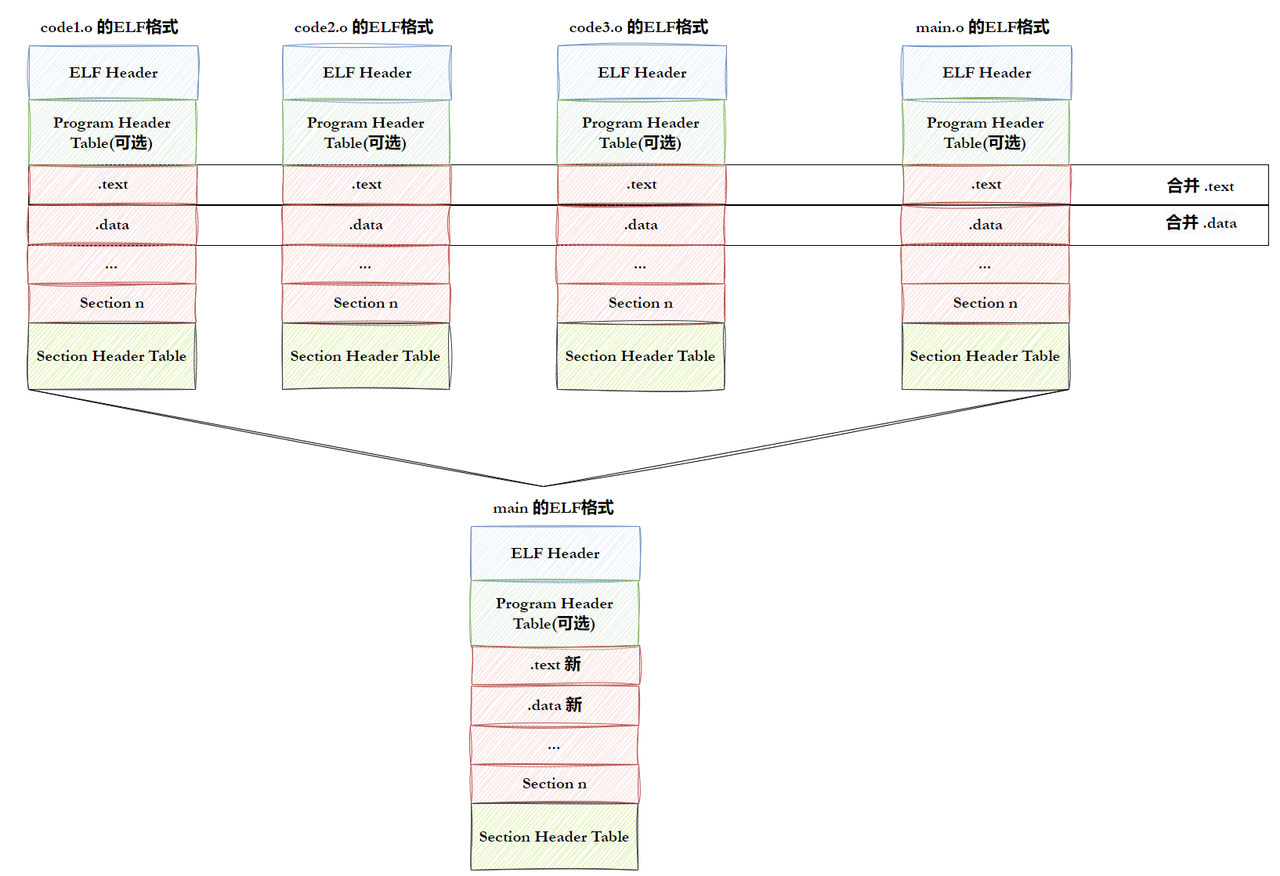

当我们敲下命令 gcc code1.o code2.o main.o -o main 时，链接器的动作绝对不是把几个二进制文件杂乱无章地胡乱堆砌在一起，而是依托它们流淌着的完全一致的 ELF 物理骨骼 DNA，进行规则的无缝重组：

  【code1.o 积木盒】           【code2.o 积木盒】           【main.o 积木盒】
 ┌─────────────────┐          ┌─────────────────┐          ┌─────────────────┐
 │  .text (代码节)  │ ───┐     │  .text (代码节)  │ ───┐     │  .text (代码节)  │ ───┐
 ├─────────────────┤    │     ├─────────────────┤    │     ├─────────────────┤    │
 │  .data (数据节)  │ ─┐ │     │  .data (数据节)  │ ─┐ │     │  .data (数据节) │ ─┐  │
 └─────────────────┘  │ │     └─────────────────┘  │ │     └─────────────────┘ │  │
                      │ │                          │ │                         │  │
                      ▼ ▼                          ▼ ▼                         ▼  ▼
               =======================================================================
               【 静态链接器 ld 施展重组魔法：把所有盒子里同类型的积木合并到大箱子 】
               =======================================================================
                                                  │
                                                  ▼
                                      【 最终成品 main 可执行程序 】
                                    ┌───────────────────────────────┐
                                    │  .text 新 (输入代码节重新布局)│
                                    ├───────────────────────────────┤
                                    │  .data 新 (输入数据节重新布局)│
                                    └───────────────────────────────┘

• 第一步：清单对账：静态链接器 ld 启动后，根据各 .o 的 ELF Header 定位节头表和其他链接信息，读取输入节、符号和重定位等数据，摸清全局零件分布；链接器在用户态运行，并不需要“最高管理员权限”。
• 第二步：布局与合并：链接器按照链接脚本、节属性、对齐和垃圾回收等规则，把各输入文件中需要保留的 .text、.data 等输入节安排到输出 ELF 的相应输出节/可加载段中，同时完成符号解析和重定位；并不是简单地把所有输入字节原样、全量拼接。

从文件布局角度看，链接的重要工作之一就是把各输入目标文件中需要保留的节重新组织到最终 ELF 的输出布局中；同时更核心的工作还包括符号解析与重定位。 正因为目标文件遵循统一的 ELF/ABI 规则，这些二进制模块才能被链接器正确组合。

🛠️ 原生工具侦察：size 命令到底在对账什么？

size 命令用于查看目标文件（通常为可执行文件或目标文件）的各个段（section）在内存中的大小信息，主要分析程序代码、数据和未初始化数据等占用情况。不是专门限定 ELF 格式，但在 Linux 环境下主要用于分析 ELF 文件（可执行文件、目标文件和库文件）的 .text、.data、.bss 等段大小。对于普通数据文件或无法识别的二进制文件，size 无法使用。语法格式：size [选项] 文件名

有了对程序内存布局的直观认知，我们再次在终端敲下原生对账重武器 size 命令，去审查编译出的二进制文件体积构成：

$ size code
   text    data     bss     dec     hex filename
   3312     636       4    3952     f70 code

这三个雷打不动的数字，就是磁盘资产向运行时内存空间核销转化的终极对账凭证。它们分别对应 ELF 目标文件中三类典型的节区（section）规模，但实际映射到内存段（segment）时，还要以程序头（Program Header）为准。下面逐一拆解：

text（3312 字节）—— 只读 + 可执行部分

GNU size 默认 Berkeley 风格下的 text 数值，汇总了所有只读且通常可执行的节区，并不只等于单独的 .text 节。典型包含：

• .text：机器指令代码
• .rodata：只读数据（如字符串常量、const 全局变量）
• .eh_frame：异常处理信息
• 其他只读、可分配（ALLOC）的节区

data（636 字节）—— 已初始化的全局领地

代表你写下的那些明确赋了初值的全局变量或局部静态变量（例如 int counter = 100;）。这些数据在磁盘中实实在在地占用了 636 个字节，因为初始值必须保存在 ELF 文件中。

当程序加载时，这部分内容被复制到内存中，并被下拨到允许可读可写的数据地带（对应 .data、.sdata 等节）。它们的生命周期贯穿整个程序运行过程。

bss（4 字节）—— 虚空占位的“零成本”合约

这是全场最精彩、最让人拍案叫绝的“虚空空手套白狼”！
它代表你在代码里写下的那些未初始化的全局变量（比如 int global_status;）。因为你没有赋初值，按照 C 语言的国际军规，它们的默认值必须是 0。

此时 ELF 展现出了极致的抠门哲学：既然全都是 0，如果还在磁盘文件里写下 4 个字节的 00 00 00 00，就是纯粹的资源浪费。所以，典型 ELF 中 .bss 节使用 SHT_NOBITS 类型，表示：

它需要运行时内存大小，但不为这部分零初始化内容保存同等大小的文件数据载荷。

size 显示的 bss = 4 是运行时需要占用的内存空间大小。这 4 个字节在文件中实际占用长度为 0，但加载器会保证在进程地址空间中为其预留 4 字节，并初始化为全零。

加载器如何实现“零初始化”？

当程序被 execve 加载时，内核解析 ELF 的 Program Header。对于包含 .bss 的 PT_LOAD 段，其 p_filesz（文件映像大小）通常小于 p_memsz（内存映像大小），二者的差值正是 BSS 部分的大小。

内核在创建内存映射时，会先映射文件内容（p_filesz 部分），然后对超出文件末尾的 p_memsz - p_filesz 区域，按需分配匿名零页（通过写时复制映射到全局零页，或在首次访问时触发缺页异常并分配清零物理页）。这一过程完全由操作系统的虚拟内存管理机制完成：

• 不依赖任何“硬件自动刷零”指令；
• 不局限于“文件尾部”这一种物理布局（即使 BSS 被链接器分散在段中间，加载器也会通过调整映射偏移并单独清零）；
• 是一种成本极低的延迟初始化策略，既满足语言和 ABI 对零初始化的要求，又避免在磁盘上存储大量无意义的零字节。

✅ 重新写该部分内容（如后续赋值）时，就是正常的内存写操作，与普通数据无异。

总结：三字段联手，构成完整的内存账本

字段	磁盘占用	运行时内存	典型内容	权限
text	有实际数据	占用相同大小	代码、只读数据	只读（+可执行，视段标志）
data	有实际数据	占用相同大小	已初始化全局/静态变量	可读可写
bss	无（SHT_NOBITS）	占用指定大小（初始为0）	未初始化全局/静态变量	可读可写

size 命令的这三个数字，正是程序在磁盘上的静态映像与运行时动态内存之间的对账凭证——它们清晰地揭示了哪些内容实实在在占据存储空间，哪些仅靠“虚空合约”在运行时才获得物理内存。理解了这一点，你便真正看透了 ELF 文件在空间效率上的精妙设计。

补充：节和段

在 Linux 二进制世界中，“节”（Section）和“段”（Segment）是理解整个编译链接、程序加载、以及虚拟地址空间起源的两大核心支柱。

说白了，节（Section）更偏向链接期的“精细零件分类”；段（Segment）更偏向运行加载期的“虚拟地址映射/权限规划”。 Segment 描述的是文件范围如何映射到进程虚拟地址空间，并不等于一块预先固定好的连续物理内存。

下面咱们就撕开它们的底裤，全方位对账它们的底层原理与熔融流向。

1. 深度解密：“节”（Section）—— 编译链接期的“零件视角”

当静态链接器 ld 在对账、缝合一个个 .o 目标文件或者动态库 .so 时，它看 ELF 文件的视角被称为链接视图（Linking view）。在这个视角下，文件的内部是由几十个密密麻麻、功能单一的“节”（Section）构成的。

• 它的账本：节头表（Section header table）。它的位置由 ELF Header 中的 e_shoff 指定，常位于文件后部，像一份精细的零件大清单，包含对各节的详细描述。
• 它的粒度：极细。它将文件完全按照代码的功能模块差异和特定类型的数据进行精细拆分。

🔍 工业界最常见的核心“节”大对账：

• .text（代码节）：专门用于保存编译器生成的二进制机器指令，是程序未来被 CPU 执行的核心肉身。
• .data（数据节）：专门保存代码中已经明确初始化的全局变量和局部静态变量。
• .rodata（只读数据节）：保存程序中的只读常量（如一行为 C 语言代码中的字符串字面量 "hello world"）。

🚨 核心点：.rodata 在运行期通常会被映射为只读。它可以与代码一起位于只读/可执行的 PT_LOAD 中，也可以在现代链接布局中单独位于只读、不可执行的 PT_LOAD；关键是最终段权限应符合只读数据的保护需求，而不是必须和 .text 绑在同一个“Text Segment”里。

• .bss（BSS 节）：专门为未显式初始化或零初始化的全局变量和静态存储期变量预留运行时空间。ELF 中通常以 SHT_NOBITS 表示，因此 .bss 的内容本身不占文件载荷字节，但节头等元数据仍然存在。
• .symtab（符号表节）：Symbol Table。里面密密麻麻记录着源码里那些函数名、变量名与二进制机器码地址的对应纽带关系。
• .got.plt（全局偏移表-过程链接表）：.got 节和 .plt 节双剑合璧，提供了对导入的共享动态库函数的运行时访问入口，由动态链接器在运行时动态修改。

2. 深度解密：“段”（Segment）—— 运行加载期的“空间视角”

当你在终端敲下 ./main 并按下回车，操作系统内核加载器（Loader）开始接管这个 ELF 二进制文件时，它看文件的视角瞬间切换成了执行视图（Execution view）。此时，内核完全不在乎什么函数名、什么调试信息，它只关心一件极其功利的事情：把文件捞进内存，并划分出可读、可写、可执行的“段”（Segment）。

• 它的账本：程序头表（Program Header Table）。它由一组 Program Header 条目组成，描述 PT_LOAD、PT_INTERP、PT_DYNAMIC 等运行期相关信息。对 Linux 内核可直接执行/装载的 ELF 映像，程序头表是加载时的核心依据。
• 它的粒度：极粗。它彻底打破了几十个小节的界限，全盘根据内存硬件访问权限对数据和指令进行重新划分。

🔍 运行期最核心的“段”大对账：

• PHDR（PT_PHDR）：描述程序头表自身在内存映像中的位置（如果该条目存在）。
• INTERP（PT_INTERP）：指向解释器路径字符串，常用于指定动态链接器（如某些 x86-64 glibc 系统的 /lib64/ld-linux-x86-64.so.2）。
• LOAD（PT_LOAD）：真正描述需要映射的可加载范围。一个 ELF 往往有多个 PT_LOAD，常见权限包括 R--、R-X、RW- 等；到底有几个、分别覆盖哪些 Section，应以实际 readelf -l 输出为准。

补充：节（Section）是怎么变成段（Segment）的？程序头表到底谁写的？

先记两个超简单的定义（灵魂区分）

• 节（Section）：是给“人”和“链接器”看的。它把代码按功能分门别类（比如 .text 放代码，.data 放有初值的变量）。
• 段（Segment）：是给“操作系统内核”看的。它把拥有相同权限（比如都可读可执行，或都可读可写）的多个节，打包成一块大内存区域。

阶段一：编译期（各自为政，只有“节”）

这时候你写了很多 .c 文件，执行 gcc -c 把它们编译成 .o 目标文件。

• 状态：每个 .o 文件都是一个独立的“零件盒”。盒子里面有分类好的小格子（节），比如 text 格子放代码，data 格子放已初始化的变量。
• 关键点：因为还没决定要怎么装进最终的大楼，所以这个零件盒只贴了内部标签（节头表），根本不需要画安装地图（程序头表）。
• 结果：此时的 .o 文件没有程序头表。

阶段二：链接期（拼装大楼，合并“节”，画出“段”）

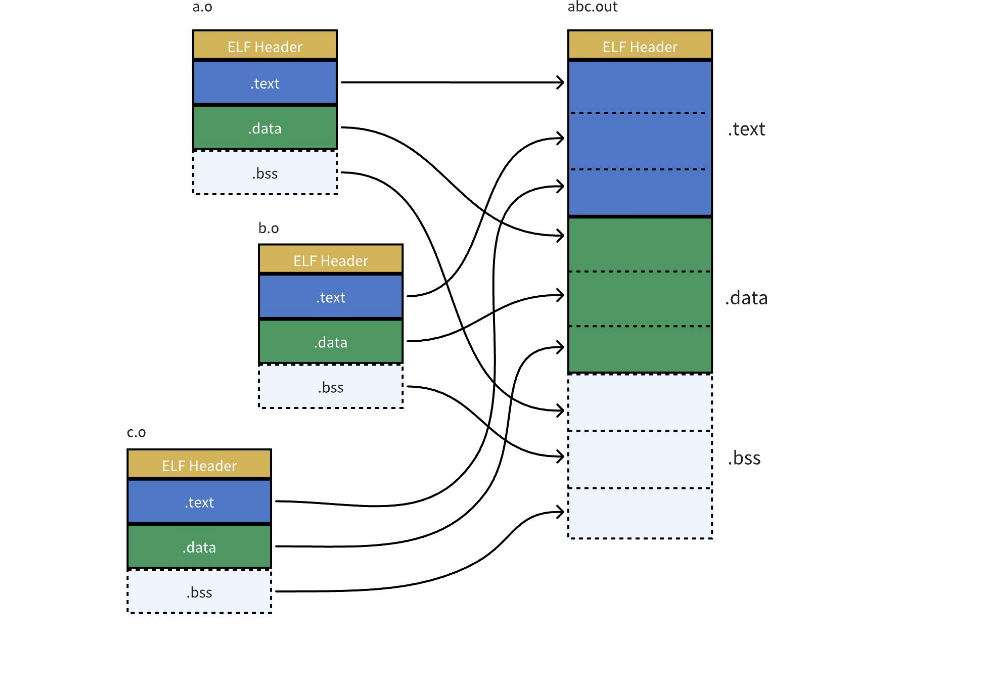

现在你执行 gcc code.o main.o -o a.out，链接器像包工头一样开始干活了：

1. 合并同类“节”：
   链接器把所有 .o 文件里的 .text 格子倒在一起，拼成一个巨大的新 .text 区域；再把所有的 .data 倒在一起，拼成巨大的 .data 区域。

2. 按“权限”重新打包成“段”（这是最核心的一步）：

   • 包工头一看：.text（代码）和 .rodata（只读常量）都只能读、不能写，而且还要能执行。干脆把它们俩合并打包成一个大的“只读可执行段”（即 LOAD 段）。
   • 包工头再看：.data（有初值）和 .bss（无初值）都是可读可写的。把它们合并打包成另一个大的“可读可写段”。

3. 现场画地图（程序头表诞生）：

   • 打包完毕后，包工头怕内核迷路，于是现场画了一张《内存安装地图》——这就是程序头表（Program Header Table）！
   • 地图上写得清清楚楚：“从文件第 X 字节开始，往内存 Y 地址放，这块区域只读可执行，大小是 3312 字节；下一块区域从文件第 Z 字节开始，可读可写……”

结论：段不是简单地把同名的节合并两次。而是：先合并同名节 -> 再把合并后权限相同的不同节（如 .text 和 .rodata）混在一起装进同一个段。这张地图（程序头表）是链接器在最后一步当场生成的。

阶段三：运行期（内核只看“地图”）

当你敲下 ./a.out，操作系统内核开始工作。

• 内核拿到文件后，极其讨厌看那些细碎的“节”标签（节头表），因为它只需要知道往内存哪里写数据、写多大、权限是什么。
• 内核直接翻到文件末尾的工具箱里，拿出包工头画的那张 《内存安装地图》（程序头表）。
• 内核照着地图指示（虚拟地址、文件偏移、内存大小、权限），一口气把对应的数据拷贝到内存指定位置，程序就跑起来了。

直击灵魂的三问三答

问题 1：链接前各个文件相互独立，为什么最终会有程序头表？

• 因为链接前（.o 阶段）不需要运行，所以没有地图（程序头表）。
• 链接时（生成 a.out 阶段）要把那么多零件拼成一个完整的程序，为了能运行，链接器必须生成这张地图交给操作系统，所以自然就有了。

问题 2：程序头表具体是怎么来的？

• 不是编译期写的，也不是内核写的。是链接器在把你所有 .o 文件合并成最终可执行文件的那一刻，根据最终的“内存布局规划”写进去的。

问题 3：段到底是不是“节合并后再合并”？

• 步骤 A（合并）：code.o 的 .text + main.o 的 .text = 大 .text；code.o 的 .rodata + main.o 的 .rodata = 大 .rodata。
• 步骤 B（打包成段）：大 .text（可执行）+ 大 .rodata（只读）= 放到同一个段（标记为 R-X）。
• 所以，段是 “把不同种类但有相同权限的节，强行塞进同一块内存区域”。

总结

阶段	输入	核心操作	有没有程序头表？
编译期	.c 文件	生成一堆分类好的 节（Section）	❌ 没有（不需要）
链接期	多个 .o 文件	合并同类节 -> 按权限打包成段 -> 绘制地图	✅ 链接器现场生成
运行期	a.out 文件	操作系统只看地图（程序头表） 加载到内存	✅ 拿着用

记住：节是给链接器“拼图”用的，段是给操作系统“装载”用的。程序头表是链接器拼完图后，交给操作系统的“交付清单”。

5-3 二进制双视图哲学：链接视图 vs 执行视图

理解 ELF 文件最精妙的地方，在于看清它为了平衡编译期链接与运行期加载，而提供的两个不同的视角：

       ┌────────────────────────────────────────────────────────┐
       │                 同一份 ELF 二进制文件                    │
       └────────────────────────────────────────────────────────┘
                    /                                \
                   /                                  \
   【 链接视图 (Linking View) 】         【 执行视图 (Execution View) 】
   • 对应账本：节头表 (Section Table)      • 对应账本：程序头表 (Program Table)
   • 面向对象：静态链接器 ld               • 面向对象：操作系统内核加载器
   • 划分粒度：细粒度的 节(Section)        • 划分粒度：粗粒度的 段(Segment)

要彻底看懂这幅脑回路图，你必须明白：同一份 ELF 二进制文件，在它的生命周期里需要去伺候两个完全不同的“主子”——一个是编译期的“链接器老大”，另一个是运行期的“内核加载器保安”。

为了伺候好这两个需求完全撕裂的主子，ELF 展现出了精妙的“双面孔”。

我们直接用一个“乐高工厂零件管理”与“商业大厦安保划分”的硬核对比，把这两者的底裤彻底扒光：

1. 编译期的“链接视图”（Linking View）—— 工厂零件分类

当你在敲下 gcc code.o main.o -o a.out，静态链接器 ld 正在拼装代码时，它看 ELF 文件的视角就是链接视图。

• 面对的对象：静态链接器 ld
• 依赖的账本：节头表（Section Header Table）。
• 划分的粒度：极细（以 Section 节为单位）。

🛠️ 为什么链接期需要这么细的“节”？

静态链接器在拼装多个 .o 文件时，是一个极度挑剔的“会计”。它必须要清楚地知道，你这个文件里哪些是可执行的机器指令（.text 节）、哪些是明确赋了初值的全局变量（.data 节）、哪些是只读的字面值常量（.rodata 节），以及哪些是记录变量名和函数名映射的符号表（.symtab 节）。

只有账本拆得足够细，链接器才能顺着节头表，把 code1.o 的代码和 code2.o 的代码精准地缝合到一起，并完成重定位对账。在这个视角下，文件就是一堆分门别类摆在货架上的乐高积木零件。

2. 运行期的“执行视图”（Execution View）—— 警备权限分区

当你在终端敲下 ./a.out，操作系统内核的加载器（Loader）一拥而上准备把它拉入内存时，它看 ELF 文件的视角瞬间切换成了执行视图。

• 面对的对象：操作系统内核加载器（Loader）。
• 依赖的账本：程序头表（Program Header Table）。
• 划分的粒度：极粗（以 Segment 段为单位）。

🛠️ 为什么运行期要抛弃“节”，改成粗粒度的“段”？

进程一旦跑起来，操作系统内核根本不在乎你哪个零件叫 .rodata，哪个零件叫 .text，甚至连你的符号表（.symtab）和函数名，内核都嫌占地方而直接无视！

内核在加载时，眼里只有一件极其功利、极其硬核的事情：内存的安全权限控制。
内核需要直接命令 CPU 和 MMU 硬件：“在虚拟内存里圈地的时候，这一块大区域只准读取和执行，绝对不准写入（R E）；另外那一块区域只准读取和写入，绝对不准执行（RW）！”

在这个视角下，这里更准确的说法是：链接器在生成最终 ELF 时就已经规划好各个 Segment，并把 Section 与 Segment 的对应关系写进 Program Header Table；运行期内核只是按照这些 PT_LOAD 描述去映射，并不会现场重新“熔融 Section”。

3. 核心碰撞：为什么要将 Section（节）合并成为 Segment（段）？

这就是 Linux 操作系统底层最精妙的“压榨空间碎片哲学”。

💥 致命痛点：惨烈的物理页面碎片浪费

现代 CPU 和 Linux 内核通常以页（Page）为虚拟内存映射和管理的重要粒度；在常见 x86-64 Linux 上基础页大小通常为 4096 字节（4KB），但不同架构/配置也可能使用其他基础页大小，并且还存在大页。

假设我们不进行任何合并，老老实实按照“链接视图”里那几十个独立的 Section，强行一个个映射到物理内存里：

• 你的二进制代码节 .text 大小为 4097 字节 $\to$ 因为多出了 1 个字节，操作系统必须强行分给你 2 个物理页（占用 8192 字节，剩余 4095 字节空闲）。
• 你的初始化相关节 .init 大小为 512 字节 $\to$ 因为它是一个独立的节，操作系统必须单独再划分 1 个物理页给它（占用 4096 字节，剩余 3584 字节空闲）。
• 你的只读数据节 .rodata 大小为 100 字节 $\to$ 再独立占 1 个物理页。

惨不忍睹的对账现场：为了存放这三个小节，程序强行吃掉了 4 个物理页（16384 字节），但实际有用的数据加起来才 4709 字节，里面充斥着大面积被白白浪费的内存碎片空洞！

降维破局：相同属性，熔融同化

为了解决这种空间暴击痛点，静态链接器 ld 在链接阶段施展大合并：链接器会依据链接脚本、对齐和访问权限等约束安排输出节，并用 Program Header 描述若干可加载 Segment；具有相近映射属性的节通常会落入同一个 PT_LOAD，但并不是简单地“只要权限相同就无条件合成一个段”。

• 大整队：链接器会根据目标平台和链接脚本安排 .text、.init、.rodata 等输出节。.text/.init 通常需要执行权限，而 .rodata 只需要只读；有些布局会把它们放入不同的只读/可执行或只读 PT_LOAD 中。
• 大缝合：链接器按布局和对齐规则把相关输出节排布到可加载区域中，并通过 PT_LOAD 描述运行时映射；具体有几个 LOAD 段、每个段包含哪些节，以实际 readelf -l 输出为准。
• 物理清零：此时，这三个小家伙的总大小变成了 4709 字节，内核在圈地映射时，只需要下拨 2 个物理页（8192 字节）就完美装下了它们！物理内存浪费瞬间降低，空间利用率原地爆炸！

📝 一句话死锁账本

节（Section）是编译链接时的“零部件形态”，活在《节头表》里，是给静态链接器 ld 看的；而段（Segment）是运行加载时的“内存警备区形态”，活在《程序头表》里，是给操作系统内核看、用来指挥硬件圈地的！

5-4 从形成到加载的全景轮廓

从一行行生动的 C/C++ 源代码，到最终活在内存中的动态进程，整个格式蜕变历经了两个核心阶段：

1. ELF 形成可执行（编译链接期）

• Step-1：将 C/C++ 源代码编译成可重定位目标 .o（Linux 上通常是 ELF ET_REL）；静态库 .a 是 ar 归档，内部成员通常是这些目标文件；动态库 .so 则通常是 ELF 共享对象（ET_DYN）。
• Step-2：链接器读取输入目标文件/库中的 Section、符号表和重定位等信息，按链接脚本与属性组织输出节、解析符号并完成能在链接期完成的重定位，同时规划最终 ELF 的 Segment。

2. ELF 可执行文件加载（运行期）

• 很显然，这个合并工作在形成 ELF 可执行文件的时候，合并方式就已经在程序头表（Program Header Table）中固化并确定下来了。
• 当程序被加载时，操作系统严格遵循程序头表，直接映射链接阶段已经规划好的 Segment。Segment 内可以覆盖多个 Section；运行期加载器通常不需要依赖节头表，也不是此时才把 Section 重新合并。

5-5 顶级侦察兵实操：用 readelf 玩转文件偏移量核销

在真实的软件工程中，理解 ELF 时需要分清文件偏移量（Offset）、ELF 虚拟地址以及运行时实际映射地址之间的关系。

readelf 是 Linux 下 binutils 工具集中的 ELF 文件分析工具，专门用于查看 ELF（Executable and Linkable Format）文件内部结构，例如 ELF 头、段表、节表、符号表、动态链接信息等。常用于分析可执行文件、目标文件 .o、共享库 .so 的底层结构。

命令语法	功能说明	常见用途
readelf 文件名	查看 ELF 文件基本信息（默认显示 ELF Header）	快速查看文件类型
readelf -h 文件名	查看 ELF 文件头（ELF Header）	查看文件类型、入口地址、架构、程序头数量、节表数量等
readelf -S 文件名	查看节表（Section Header Table）	查看 .text、.data、.bss、.symtab 等节的信息
readelf -l 文件名	查看程序头表（Program Header Table）	查看程序运行时如何加载到内存
readelf -s 文件名	查看符号表（Symbol Table）	查看函数名、变量名、符号地址等
readelf -d 文件名	查看动态链接信息（Dynamic Section）	查看依赖的动态库，如 libc.so
readelf -r 文件名	查看重定位表（Relocation Table）	分析链接过程中的地址修正
readelf -n 文件名	查看 ELF Notes 信息	查看 ABI、构建信息等附加信息
readelf -a 文件名	查看 ELF 所有信息	全面分析 ELF 文件
readelf -W 选项 文件名	宽格式输出，不折行	方便查看完整字段
readelf -x 节名 文件名	以十六进制查看指定节内容	查看节中的原始数据

与 size的区别：

工具	主要作用	分析对象
size	查看程序各段大小（text/data/bss）	ELF 文件大小统计
readelf	查看 ELF 文件内部结构	ELF Header、Section、Segment、Symbol

1. 侦察目标文件 hello.o 的链接视图

我们通过原生侦察兵工具 readelf -h 强行切入半成品目标文件：

$ readelf -h hello.o
ELF Header:
  Magic:   7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00 # ELF文件魔数身份标识
  Class:                             ELF64               # 文件类：64位架构
  Data:                              2's complement, little endian # 小端序二进制补码
  Version:                           1 (current)         # ELF版本：1 (当前版本)
  OS/ABI:                            UNIX - System V     # 操作系统ABI
  ABI Version:                       0                   # ABI扩展版本
  Type:                              REL (Relocatable file) # 文件化身：可重定位文件
  Machine:                           Advanced Micro Devices X86-64 # 目标平台
  Version:                           0x1                 # 对象文件版本
  Entry point address:               0x0                 # 🚨入口虚拟地址：半成品无入口，锁死为0
  Start of program headers:          0 (bytes into file) # 🚨程序头表起始偏移：半成品无段表，锁死为0
  Start of section headers:          728 (bytes into file)# 🚨核心对账点：节头表起始于文件绝对第 728 字节处
  Flags:                             0x0                 # 处理器特定标志
  Size of this header:               64 (bytes)          # ELF Header 自身占用 64 字节
  Size of program headers:           0 (bytes)           # 程序头表条目大小为 0
  Number of program headers:         0                   # 程序头表条目数为 0
  Size of section headers:           64 (bytes)          # 每个节头表条目占 64 字节
  Number of section headers:         13                  # 该文件一共包含 13 个节
  Section header string table index: 12                  # 节名称字符串表索引

核销突破点：作为一个离散的半成品零部件，hello.o 根本不需要被操作系统加载圈地，所以它的程序头表偏移直接锁定为 0。相反，指导链接器拼装的“节头表”精准地从文件第 728 字节处暴发，一共有 13 个节。

这份通过 readelf -h 吐出来的 ELF Header（文件头），就是整个二进制文件的“最高指挥部”和“快递面单”。

为了让你彻底看清这 64 个字节里每一个字段在 Linux 内核与链接器眼中的真正价值，我们直接把这份面单进行全量拆解与精细化对账。

1) Magic（魔数）

• 数值：7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
• 内核级使命：这是文件的“电子身份证”。
• 前 4 个字节 7f 45 4c 46 转换成 ASCII 码就是 \x7fELF。Linux 系统的保安（加载器/链接器）读取文件时，如果前 4 字节不对，反手就会抛出“格式不支持”并当场拒绝执行。
• 第 5 字节 02 代表这是 64 位文件；第 6 字节 01 代表小端序。后面的字节是预留的填补空位（Padding）。

2) Class（文件类）

• 数值：ELF64
• 内核级使命：锁死当前文件的硬件架构位数。
• 告诉工具这是 ELF64 类文件，相关 ELF 结构使用 ELF64 版本的数据类型和字段布局。其中地址/文件偏移等关键字段常为 64 位，但并不是 ELF Header 中“所有字段都统一 8 字节”。

3) Data（数据编码）

• 数值：2's complement, little endian
• 内核级使命：锁死字节序寻址规范——小端序、二进制补码。
• 极其关键！它警告 CPU 的译码器：多字节数据（如一个整数 0x12345678）在磁盘和内存里存放时，低位字节存在低地址，高位字节存在高地址。如果把一个小端序的文件丢给大端序的 CPU（如老式 PowerPC），由于读出来的指令是颠倒的，程序会瞬间跑飞崩溃。

4) Version（ELF 版本）

• 数值：1 (current)
• 作用：标识 ELF 对象文件格式版本；现代 System V ELF 中通常为 EV_CURRENT（数值 1）。

5) OS/ABI（操作系统 ABI 标准）

• 数值：UNIX - System V
• 内核级使命：锁死应用二进制接口（Application Binary Interface）标准。
• 告诉链接器，本文件严格遵循传统的 System V UNIX 军规。它直接决定了未来进程在调用系统调用（Syscall）时，哪些参数该放哪个 CPU 寄存器，以及动态链接时如何去核销符号。

6) ABI Version（ABI 扩展版本）

• 数值：0
• 内核级使命：ABI 的副版本号，目前绝大多数 Linux 发行版中默认将其置为 0。

7) Type（文件化身）

• 数值：REL (Relocatable file)
• 内核级使命：明确宣告本文件的基本属性——可重定位目标文件（半成品积木）。
• 链接器 ld 看到 REL，就知道这是一个由编译器刚吐出来的、地址还没固定的半成品。它随时准备着被拆解，拿去和其他 .o 文件大合并。

8) Machine（目标 CPU 架构）

• 数值：Advanced Micro Devices X86-64
• 内核级使命：锁死硬件平台。
• 明确警告：这里面的机器码是专门给 x86-64 架构 的 CPU 编译的！如果你拿去 ARM 架构的树莓派或者手机上运行，系统当场就会报错拒绝。

9) Version（对象文件版本）

• 数值：0x1
• 内核级使命：另一个底层的标准版本标识，固定为 1。

10) Entry point address（入口虚拟地址）

• 数值：0x0
• 🚨 核心对账解密：为什么是 0x0？
• 因为此时它只是一个半成品 hello.o，根本不具备独立运行的能力，操作系统也还没给它划分任何虚拟内存版图！ 既然连“房间”都没有，当然不可能有“大门入口虚拟地址”。只有当它被链接器缝合成成品 a.out 后，这个值才会被正式改写为类似 0x4003e0 这样的常驻虚拟起跑线。

11) Start of program headers（程序头表起始文件偏移）

• 数值：0 (bytes into file)
• 🚨 核心对账解密：为什么是 0？
• 回忆上文的“圈地施工图”理论：程序头表（Program Header Table）主要供运行加载使用，描述各 Segment 的文件偏移、虚拟地址、大小、权限和对齐等信息，从而指导建立进程虚拟内存映射。
• 既然 .o 文件不需要、也无法被内核直接加载运行，那它在物理上根本不需要程序头表。所以链接器在面单上直接写 0，代表“本文件内没有程序头表”。

12) Start of section headers（节头表起始文件偏移）

• 数值：728 (bytes into file)
• 🚨 核心对账解密：这是全场编译期最硬核的对账坐标！
• 告诉静态链接器 ld：“本文件的‘零件大清单（节头表）’从文件偏移 728 字节处开始！”
• 链接器可以依据 e_shoff 定位到该偏移读取节头表。728 是这个具体样例的布局结果，不应简单推导成“64 字节文件头 + 所有 .text/.data 的总大小”；中间还可能存在其他节、填充和对齐。

13) Flags（处理器特定标志）

• 数值：0x0
• 内核级使命：平台特定扩展标志，在 Intel/AMD 的 x86-64 平台上，此项通常锁死为 0。

14) Size of this header（当前 ELF 头自身大小）

• 数值：64 (bytes)
• 内核级使命：告诉系统这张“快递面单”自身的厚度。在标准的 64 位 Linux 宇宙中，ELF Header 的大小雷打不动、永远是标准的 64 字节。

15) Size of program headers（单个程序头条目大小）

• 数值：0 (bytes)
• 内核级使命：因为当前 .o 目标文件没有程序头表，所以单个条目的大小自然为 0。在成品 a.out 里，这个值会变为固定的 56 字节。

16) Number of program headers（程序头表条目数）

• 数值：0
• 内核级使命：同上，由于半成品不需要开辟内存段，所以段表图纸条目数量为 0。

17) Size of section headers（单个节头条目大小）

• 数值：64 (bytes)
• 内核级使命：零件大清单中，每一行（每一个 Section 描述条目）固定霸占 64 个字节。这个大小是 Linux 标准内核结构体 Elf64_Shdr 严格对齐定死的。

18) Number of section headers（节头表条目数）

• 数值：13
• 内核级使命：告诉链接器，埋在第 728 字节处的“零件大清单”里，整整齐齐地记录了 13 行条目（代表本文件一共拆分出了 13 个 Section 节）！链接器读取时，只需无脑循环 13 次，每次读取 64 字节，就能把整张清单收拢核销完毕。

19) Section header string table index（节名称字符串表索引）

• 数值：12
• 内核级使命：指向 .shstrtab（节名字符串表） 所在的行数。
• 因为诸如 .text、.data、.rodata 这样的字符串名字长短不一，无法直接塞进固定 64 字节的节头表条目里。所以 ELF 把所有名字统一打包存在了第 12 个节里。
• 工具在解析某个节名时，会先找到 .shstrtab，再使用各 Section Header 的 sh_name 偏移值定位对应字符串；这里不是进程运行时指针。

2. 侦察成品可执行程序 a.out 的执行视图

当我们调用 GCC 完成链接大合并后，再次观察成品的头部面单：

$ gcc *.o
$ readelf -h a.out
ELF Header:
  Magic:   7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
  Class:                             ELF64
  Data:                              2's complement, little endian
  Version:                           1 (current)
  OS/ABI:                            UNIX - System V
  ABI Version:                       0
  Type:                              EXEC (Executable file) # 或者 DYN (现代GCC默认开启PIE)
  Machine:                           Advanced Micro Devices X86-64
  Version:                           0x1
  Entry point:                       0x4003e0              # 🚨核心对账点：程序入口点虚拟地址
  Start of program headers:          64 (bytes into file)  # 🚨核心对账点：程序头表紧跟在文件第 64 字节处
  Start of section headers:          14768 (bytes into file)# 节头表被严重向后挤压到了第 14768 字节
  Flags:                             0x0
  Size of this header:               64 (bytes)            # ELF头自身依然是 64 字节
  Size of program headers:           56 (bytes)            # 程序头表每个条目(段图纸)大小为 56 字节
  Number of program headers:         13                    # 包含 13 个指导圈地的 Segment 段
  Size of section headers:           64 (bytes)            # 每个节头条目大小为 64 字节
  Number of section headers:         31                    # 全量重组合并后，节的数量扩充到了 31 个
  Section header string table index: 30

• 核销突破点：一旦化身为可执行文件，运行期需要的执行视图就出现了。这个样例中 e_phoff=64，所以程序头表恰好从 ELF Header 后开始；其他文件应以 e_phoff 的实际值为准。e_entry 则给出了 ELF 入口地址（对于 PIE/ET_DYN，运行时还要结合 load bias 理解）。

3. 透视 a.out 内部的 Section 到 Segment 熔融映射现场

我们直接呼叫 readelf -l a.out，去抓取内核加载器赖以生存的最终 Segment 图纸：

$ readelf -l a.out

Elf file type is EXEC (Executable file)
Entry point 0x4003e0
There are 9 program headers, starting at offset 64

Program Headers:
  Type           Offset             VirtAddr           PhysAddr           FileSiz            MemSiz             Flags  Align
  PHDR           0x0000000000000040 0x0000000000400040 0x0000000000400040 0x00000000000001f8 0x00000000000001f8  R E    8
  INTERP         0x0000000000000238 0x0000000000400238 0x0000000000400238 0x000000000000001c 0x000000000000001c  R      1
      [Requesting program interpreter: /lib64/ld-linux-x86-64.so.2]
  LOAD           0x0000000000000000 0x0000000000400000 0x0000000000400000 0x0000000000000744 0x0000000000000744  R E    200000
  LOAD           0x0000000000000e10 0x0000000000600e10 0x0000000000600e10 0x0000000000000218 0x0000000000000220  RW     200000
  DYNAMIC        0x0000000000000e28 0x0000000000600e28 0x0000000000600e28 0x00000000000001d0 0x00000000000001d0  RW     8
  GNU_STACK      0x0000000000000000 0x0000000000000000 0x0000000000000000 0x0000000000000000 0x0000000000000000  RW     10

 Section to Segment mapping:
  Segment Sections...
   00
   01     .interp
   02     .interp .note.ABI-tag .note.gnu.build-id .gnu.hash .dynsym .dynstr .gnu.version .gnu.version_r .rela.dyn .rela.plt .init .plt .plt.got .text .fini .rodata .eh_frame_hdr .eh_frame
   03     .init_array .fini_array .jcr .dynamic .got .got.plt .data .bss
   04     .dynamic

• 硬核核销分析：看清底部的 Section to Segment mapping！这就是大块同类项合并的现场：
• 第 02 号 Segment（本样例中的只读可执行 LOAD）：链接器已经在成品 ELF 中把 .text、.rodata、.note.ABI-tag 等节安排进这个 LOAD 覆盖的文件/虚拟地址范围；内核运行时按该 LOAD 映射这个范围，而不是现场重新把这些节合并。它从文件的第 0x000000 字节偏移处切入，下拨虚拟起始地址 0x400000，空间总长度为 0x744，并锁死了硬件页面的保护位为 R E (只读可执行)！这就是进程代码区的图纸起源！
• 第 03 号 Segment（可读写数据段 LOAD）：将全局变量 .data 和全零占位符 .bss 揉到一起。从文件的 0x000e10 字节偏移处切入，下拨虚拟基地址 0x600e10，赋予 RW (可读写) 权限。这就是进程数据区的图纸起源！

补充：什么是“平坦内存模型”？

一句话灵魂定义

平坦内存模型（Flat Memory Model）：就是把整个内存空间看作一条从 0 开始、连续编号、没有隔断的巨型字节走廊。CPU 想访问任何一个字节，只需要报出一个唯一的门牌号（地址） 即可，不需要先报“几号楼”再报“几楼几号”。

一、直观对比：两种编址方式

为了让你瞬间理解“平坦”到底“平”在哪里，我们对比两种给“内存格子”编门牌号的方式：

对比维度	老式分段模型（好比“小区几栋几号”）	现代平坦模型（好比“通天摩天楼直按层数”）
寻址方式	必须提供 两个数字：段号 + 偏移量（比如 A栋 + 302室）。	只需提供 一个数字：单一地址（比如 第 10086 号房间）。
空间连续性	内存被切成很多小方块（每块最大 64KB），跨方块访问像“出了A栋再进B栋”，非常麻烦。	内存是一整根直线，从 0 一直延伸到尽头，中间没有墙。
编程体验	程序员要时刻操心段寄存器，大数组超过 64KB 就容易出错。	程序员眼里只有一个巨大的虚拟地址空间，指针直接递增即可。

二、硬件上为什么要搞“分段”？（揭开 8086 时代的伤疤）

核心矛盾：CPU 的“手”太短，但内存的“地盘”太大。

在早期的 8086 CPU 时代，发生了严重的硬件不匹配：

1. CPU 内部的寄存器（用来存地址的盒子） 只有 16 位。
   这意味着 CPU 的“手”一次最多只能数到 2^16 = 65536（即 64KB）。
   （好比你的卷尺最多只能量 64 厘米。）

2. 主板上连接内存的导线（地址总线） 却有 20 根。
   这意味着主板能访问的内存空间最大是 2^20 = 1MB。
   （好比你要测量的桌子有 1 米长。）

困境：手里只有 64 厘米的尺子，却要测量 1 米长的桌子，怎么办？

当时的骚操作（分段寻址）：
CPU 不直接给地址，而是给两个 16 位数：一个叫“段基址”，一个叫“偏移量”。
计算物理地址的公式是：
$$\text{物理地址}=\text{段基址}\times 16+\text{偏移量}$$

（这就相当于：你手里只有 0~99 的短编号，但通过“第几页 + 页内编号”拼凑出完整的长编号。）

三、现代 64 位时代：为什么回归“平坦”了？

因为硬件进化了，CPU 的“手”变得极长，完全盖过了内存的大小。

• 现在的 64 位寄存器可以表示巨大的数字（虽然实际用不到那么多，比如常见只用 48 位，但已经远大于内存条容量）。
• 尺子比桌子长得多，不再需要“分页编号”来拼凑地址了。

于是，现代操作系统（Linux/Windows）和 CPU（x86-64/ARM）做出了统一的决定：

不再让程序员折腾“段+偏移”的二元组，而是直接暴露一整块连续的线性虚拟地址空间给程序。

四、Linux 的“瞒天过海”：既然硬件还保留分段，怎么假装它是平坦的？

x86 为了兼容老古董，硬件里依然留着“分段”的开关，但现代 Linux 启动后，悄悄把这些开关全部设置成了“默认值”，让分段机制在普通代码执行中彻底“隐身”。

具体怎么“隐身”的？

• 普通的数据段和代码段（CS/DS/SS）：Linux 把它们的“段基址”统统设成 0。
  公式变成了：物理/线性地址 = 0 + 偏移量。
  结果就是：偏移量本身就是完整的地址，分段机制名存实亡，完美实现了“平坦”。

• 唯一的例外（FS/GS 段）：
  为了高效实现线程本地存储（TLS），Linux 保留了 FS 和 GS 这两个特殊段，让它们可以指向不同的基址。
  （这就好比整栋摩天楼只有一个例外：电梯里有一部专用电话，只通往地下车库的特定保险柜，普通住户用不到。）

记住：平坦模型 = 单一编号寻址，分页机制是另一套“虚拟转物理”的映射表，两者分工不同，不要搞混。

5-6 地址空间是怎么来的？（文件到内存的终极映射）

从这幅经典的 Linux 32位进程虚拟地址空间拓扑图（用户空间 3G + 内核空间 1G） 出发，我们来上一堂硬核的“变现课”：看磁盘上一个冰冷的 ELF 二进制文件，究竟是如何一步步蜕变、平铺成内存中这个层次分明的 4GB 宏伟版图的。

一、 破局拷问：未加载前，程序自己有地址吗？

在推开内核源码大门之前，必须先打碎一个长久以来的底层误区：程序没有被加载到物理内存之前，它自己到底有没有地址？是什么地址？

**答案是：ELF 文件中可以已经包含链接阶段确定的虚拟地址相关信息，例如 Program Header 的 p_vaddr、符号值和入口 e_entry；但这些不是物理内存地址。是否能直接当作最终运行时虚拟地址，还取决于 ELF 类型：

从文件视图看，普通文件中的字节可以用从 0 开始的文件偏移（file offset）定位；这只是文件内部的逻辑字节位置，并不等于磁盘扇区地址。ELF 被映射到进程虚拟地址空间后，使用的是 Program Header 规定的虚拟地址/装载基址关系，通常不能直接拿文件偏移当运行时地址。

1. 为什么没进内存就能指点江山？

在平坦模式下，链接器假定每个程序在未来运行时都能独占整块线性的虚拟地址空间（在 32 位下假设自己拥有全新的 0x00000000 到 0xFFFFFFFF 的无主之地）。

• 符号与布局确定： 链接器会确定输出 ELF 中各节/段和符号的链接时值。对于非 PIE ET_EXEC，很多虚拟地址可以在链接期直接确定；对于 PIE/共享对象，符号通常还要结合运行时装载基址才能得到最终虚拟地址。
• 证据核销： readelf -h 能看到 Entry point address。对于传统非 PIE ET_EXEC，它通常就是主 ELF 的入口虚拟地址；对于 PIE ET_DYN，运行时入口还要结合装载基址计算。无论哪种，它都不是“物理内存地址”。

二、 核心流向：先建内核数据结构，还是先读 ELF？

另一个直击底层的灵魂交接：创建一个进程，先创建内核进程相关的行为结构，还是先加载 ELF 格式的二进制文件？

标准答案：先读 ELF 的头部面单信息验证身份 $\to$ 随后创建并初始化内核数据结构（建账圈地） $\to$ 最后在运行期按需加载二进制实体。

三、 静态文件到动态空间的桥梁：mm_struct 与 VMA

当你在终端敲下 ./main 并回车触发上述 execve 调用时，内核并不会急着用 memcpy 把几兆字节的文件强行塞进物理内存（那太慢也太不安全了），而是先在内核中为你建立虚拟内存的管理账本。

1. 总账本（mm_struct）： mm_struct 描述当前用户虚拟地址空间。在本节这张经典 32 位 3G/1G 示意图中，可以把它理解为这幅 4GB 虚拟版图的管理总账本；到了 64 位系统，可用用户虚拟地址范围则由架构和内核配置决定。
2. 圈地施工（VMA）： 在总账本内部，内核根据 ELF 的 程序头表（Program Header Table） 建立文件后备映射、零填充区域、栈等虚拟内存区域。每一段具有连续地址范围和统一访问属性的合法虚拟区域，都可以用 VMA（Virtual Memory Area） 来描述：
   • 可执行 PT_LOAD 覆盖的代码范围通常建立为 R-X 映射，这是图中 “正文代码区” 的重要来源。
   • 可写 PT_LOAD 覆盖的数据范围通常建立为 RW- 映射，并处理 p_memsz > p_filesz 对应的零填充尾部。
   • 不要机械记成“一个 PT_LOAD 就一定只创建一个 vm_area_struct”：页面对齐、文件尾部零填充、权限拆分以及内核实现都可能让最终 VMA 组织更复杂。

四、 逐层对账：4GB 拓扑图各区域的物理起源

我们遵照图中的拓扑结构，由低地址（最底部）向高地址（最顶部） 逐层穿透，看看它们各自的底层血液里流淌的是什么：

1. 正文代码区（Text Segment）

• 物理起源： 对应 ELF 文件中的 .text 节、.rodata（只读常量）节等。
• 生化过程： 内核读取程序头表中的第一个 LOAD 条目，将其在磁盘文件中的偏移量（Offset）与虚拟地址空间的低地址区间（在传统 32位 x86 下通常从 0x08048000 开始）强行绑定。
• 硬件防御： 对只读代码映射，页表会限制写权限。用户态代码若尝试写入这类只读页面，CPU 通常会产生页故障（#PF）；Linux 判断为非法内存访问后通常向进程发送 SIGSEGV，若未处理就表现为 Segmentation fault。

2. 初始化数据区（Data Segment）

• 物理起源： 对应 ELF 文件中的 .data 节。
• 生化过程： 主要存放需要在文件中保存初始内容的可写全局变量和静态变量（如 int g_val = 100;）。不能简单等同于“非零初值”：某些显式初始化为 0 的对象也可能因编译选项/属性等被放入 .data，典型情况下则会优化到 .bss。
• 物理映射： 它由程序头表的第二个 LOAD 条目管辖，文件里的初始值在未来会被原封不动地映射到这里，硬件权限为 可读写、不可执行（RW）。

3. 未初始化数据区（BSS Segment）

• 物理起源： 对应 ELF 文件中的 .bss 节。
• 生化过程： 存放未初始化的、或者初始化为 0 的全局变量。
• 抠门哲学： 记住前文讲的“空手套白狼”！.bss 典型地不在 ELF 文件中保存与其运行时大小等量的零字节数据；对包含 BSS 尾部的可加载段，p_memsz 可以大于 p_filesz，多出来的内存范围在装载时按 ELF 语义置零。

4. 堆区（Heap）

• 物理起源： 它在磁盘 ELF 文件中完全没有对应的二进制零件！
• 生化过程： 堆区是运行期动态内存的重要来源。new 通常调用分配器，malloc 也由 libc 分配器管理；分配器可能直接复用已有 arena 中的空闲块，也可能通过 brk 扩展传统堆，或通过 mmap 建立独立映射。sbrk() 是 libc 接口，不是 Linux 的独立系统调用。
• 生长方向： 经典 brk 堆在拓扑图上通常从低地址向高地址扩展，但现代分配器的大块分配还可能来自 mmap 区，因此“所有 malloc 都只推动 brk 向上”并不成立。

5. 共享区（Memory Mapping Segment / 共享映射区）

• 物理起源： 这一大片常被教材统称为“mmap/共享映射区”，既可能包含 .so 动态库的文件映射、普通文件映射，也可能包含匿名 mmap、线程相关映射等，并不只对应 .so。
• 生化过程： 当动态链接器装载依赖共享库时，会建立相应文件后备映射。相同共享对象的干净、文件后备只读代码页可以通过页缓存被多个进程共享，从而减少重复的物理内存占用。

6. 栈区（Stack）

• 物理起源： 同样在磁盘 ELF 文件中没有任何物理肉身。
• 生化过程： 它是为了支撑函数的调用、局部变量的开辟、形参的传递而生的运行期基础设施。
• 生长方向： 与堆区恰好相反，如你图中的蓝色箭头所示，栈区是从高地址向低地址（自顶向下） 疯狂坍塌生长的。每当你进入一个新函数，栈指针寄存器（ESP/RSP）就会向下移动（减小数值），为当前函数帧（Stack Frame）腾出空间；函数退出时，指针向上回弹。

7. 命令行参数与环境变量（Arguments & Environments）

• 物理起源： 来源于你的 Shell 命令行终端输入。
• 生化过程： 当你在终端敲下 ./main -a -b 时，Shell 作为调用者把参数和环境传给 execve。内核构造新程序的初始用户栈，把 argc/argv/envp、辅助向量（auxv）及相关字符串等按 ABI 要求摆放进去。经典 32 位示意图通常把初始栈画在用户空间高地址附近，但具体地址会受架构、ASLR 和栈布局影响。

8. 内核空间 1G（Kernel Space）

• 物理起源： 内核地址空间由内核自身的代码、数据、直接映射、vmalloc/ioremap 等多类映射组成，不能简单等同于磁盘上的 vmlinuz 文件。
• 生化过程： 在某些经典 32 位 x86 Linux 配置中，常用 3GB 用户空间 + 1GB 内核空间 作为教学布局；其他 32 位配置以及 64 位系统的划分不同。用户态不能直接访问只允许内核态访问的页。
• 通行证机制： 只有当你的代码触发了系统调用（如 read, write）、或者遭遇了硬件中断、异常时，CPU 才会发生硬核特权级切换（从用户态 Ring 3 切换到内核态 Ring 0），代表你跨过了 3GB 的隔离线，进入内核空间执行操作系统底层源码。

六、硬件合谋：CPU 寄存器（CR3、EIP/RIP）与页表的物理协同

看懂了上方的"CPU — 页表 — 物理内存"联动图，你就能明白 Linux 是如何让硬件乖乖听话的。下面我们从两个核心寄存器入手，拆解这个协同过程。

1. CR3 寄存器：页表的"总指挥"

CR3 是 CPU 里的一个专用寄存器，它的唯一作用就是：告诉 MMU（内存管理单元）“当前进程的页表根在物理内存的哪个位置”。

页表是什么？ 页表是 CPU 把虚拟地址翻译成物理地址的"字典"。每个进程都有自己的页表，内核在加载程序时会把页表建好，存放在物理内存中。

CR3 里装的是什么？ 就是这张页表的"首页地址"（物理地址）。MMU 每次做地址翻译时，都要先去 CR3 指向的位置找到页表根，然后一层一层查下去，最终把虚拟地址转成物理地址。

什么时候设置 CR3？

• 进程创建时，内核把该进程的页表根地址写入 CR3。
• 进程切换时（上下文切换），内核把新进程的页表根地址写入 CR3，替换掉旧进程的。

硬件效应是什么？ CR3 一旦被设置，CPU 内部的 MMU 就自动启用。此后 CPU 执行的每一条指令、访问的每一个内存地址，MMU 都会自动拿着 CR3 里的地址去找页表，完成虚拟→物理的翻译。这个过程完全由硬件完成，不需要软件参与。

2. EIP / RIP 寄存器：CPU 的"下一行执行指针"

EIP（32位）/ RIP（64位）是 CPU 里的指令指针寄存器，它永远指向"下一条要执行的指令在虚拟地址空间中的位置"。

程序能跑起来，本质上就是 CPU 不断做这件事：

1. 从 EIP/RIP 指向的虚拟地址取一条指令
2. 执行这条指令
3. EIP/RIP 自动指向下一条指令的虚拟地址
4. 回到第 1 步

内核在加载完程序后做了什么？

内核把 ELF 文件头里的入口地址（e_entry 字段）填到 CPU 的 EIP/RIP 寄存器里。然后 CPU 就从那个地址开始取指令执行。

入口地址是写在哪的？ 链接器生成 ELF 时，把程序的入口地址写进了 ELF Header 的 e_entry 字段。内核加载时读出来，塞给 CPU。

静态链接和动态链接的区别：

情况	内核往 EIP/RIP 里填的地址
静态链接	直接填主程序的 e_entry（通常是 _start）
动态链接	先填动态链接器（如 /ld-linux.so）的入口地址；动态链接器跑完后，再把控制权交给主程序的 _start

硬件效应是什么？ EIP/RIP 被设好之后，CPU 就从这个地址开始一刻不停地取指令、执行、取指令、执行……直到程序结束或发生中断。

3. 两者如何配合？（一张图看懂）

                       ┌─────────────────────────────┐
                       │       CPU 内部寄存器         │
                       │                             │
                       │  CR3 = 页表根的物理地址      │ ──► MMU 拿着这个地址去查页表
                       │  EIP = 程序入口虚拟地址      │ ──► CPU 从这个虚拟地址开始取指令
                       └─────────────────────────────┘
                                        │
                                        ▼
                       ┌─────────────────────────────┐
                       │   MMU（内存管理单元，硬件）   │
                       │                             │
                       │   每次访问内存时：            │
                       │   虚拟地址 ──► 查页表 ──► 物理地址 │
                       └─────────────────────────────┘
                                        │
                                        ▼
                       ┌─────────────────────────────┐
                       │       物理内存               │
                       │  ┌───────────────────────┐  │
                       │  │  页表（存在物理内存中） │  │
                       │  └───────────────────────┘  │
                       │  ┌───────────────────────┐  │
                       │  │  程序的指令和数据       │  │
                       │  └───────────────────────┘  │
                       └─────────────────────────────┘

配合流程：

1. 进程切换时：内核把新进程的页表根物理地址写入 CR3 → MMU 从此用新页表做地址翻译。
2. 返回用户态时：内核把 ELF 入口地址写入 EIP/RIP → CPU 从该虚拟地址开始执行。
3. 执行过程中：CPU 每次取指令/读写数据，MMU 都自动借助 CR3 找到的页表，把虚拟地址翻译成物理地址，完成访问。

🚨 避坑指南：入口点不是 main 函数

很多人以为 ELF 的入口地址就是 main 函数的地址，这是错的。

对于常规的 C/C++ 程序，ELF 入口地址通常是 _start（由链接器默认设置，背后由 crt 启动代码提供），而不是 main。

为什么不是 main？

main 只是 C 标准规定的用户代码入口，但程序跑起来之前需要先做很多"脏活累活"：

• 初始化全局变量
• 初始化栈
• 调用全局对象的构造函数（C++）
• 准备好 argc、argv、envp 并传给 main

这些事情由 _start 调用 C 运行库（如 glibc）内部的 __libc_start_main 来完成，最后再由 __libc_start_main 调用你写的 main。

内核跳转
    │
    ▼
  _start（ELF 入口点）
    │
    ▼
  __libc_start_main（glibc 内部）
    │
    ├── 初始化运行环境
    ├── 调用全局构造函数
    │
    ▼
  main（你写的函数）

动态链接的情况更复杂一点：

• 内核先根据 PT_INTERP 段，跳转到动态链接器（如 /ld-linux.so.2）。
• 动态链接器负责加载共享库、做符号重定位。
• 然后动态链接器再跳转到主程序的 _start。
• _start 再走上面那套流程，最后进入 main。

一句话总结：main 是你写的业务入口，_start 是真正让整个 C/C++ 运行时跑起来的总开关，而 e_entry 指向的是 _start（静态链接）或动态链接器的入口（动态链接）。

补充：os怎么找到文件的？

答案很明确：文件内部的偏移量（0x1000）是逻辑地址，与磁盘物理位置毫无关系。操作系统根本不靠文件偏移量去找文件，而是靠“文件系统”这座桥梁。

为了让你彻底明白，我们把“从文件名到磁盘扇区”的完整链条拆成 4 层 来看：

第一层：分区表（Disk Partition Table）—— 先找“国家”在哪

磁盘最开头有一个分区表（MBR/GPT），它记录了这块硬盘被划分成了几个“大区”（如 C盘、D盘，或 Linux 的 /dev/sda1、/dev/sda2）。

• 操作系统怎么用：当内核看到 /dev/sda1 时，它去读分区表，知道这个分区的起始物理扇区号（比如从第 2048 号扇区开始，到 1000000 号扇区结束）。这就锁定了文件系统所在的边界范围。

第二层：文件系统超级块（Superblock）—— 找到“居委会”在哪

操作系统知道分区起始位置后，会在这个分区的开头几个扇区读取超级块（Superblock）。超级块是该文件系统（如 ext4、NTFS）的“总指挥部”，里面记录了：

• 总指挥部位置：inode 表（文件属性数据库）的起始位置。
• 地图网格大小：每个数据块（Block）是 4KB 还是 8KB。

此时操作系统已经知道：这个分区里，所有文件的“户口登记处”在哪。

第三层：目录项 + Inode（Directory Entry + Inode）—— 通过“名字”找到“身份证号”

操作系统要打开 ./a.out，并不是全盘搜索，而是从根目录开始逐级查表：

1. 查目录：根目录（或当前目录）本质上是一个特殊的文件，里面记录了一张“名字 ↔ Inode 编号”的映射表。操作系统在里面找到 a.out 对应的Inode 编号（比如 128）。
2. 查 Inode：操作系统拿着编号 128，去超级块指定的 inode 表 中，找到该文件的元数据（metadata）。
   • Inode 里有什么？ 文件大小、权限、时间戳，以及最重要的——指向具体数据块的指针（或 Extent 树）。它里面绝对没有你之前提到的 0x1000 文件偏移量。

第四层：物理块寻址（Block to LBA）—— 通过“身份证”找到“具体家庭住址”

这是最硬核的一步。Inode 里存的是“逻辑块号”（比如：这个文件的第 0 块、第 1 块…），操作系统要把它们转成物理地址：

• 现代文件系统的处理（以 ext4 为例）：Inode 里存着一棵 Extent 树（区段树）。它直接告诉内核：“这个文件的第 0~7 个逻辑块，连续存放在物理块号 888888 到 888895 上。”
• 最终换算：内核拿着物理块号 888888，乘上块大小（4KB），再加上第一层里算出来的分区起始扇区偏移，就得到了 CPU 最终下达给硬盘控制器的 LBA（逻辑块地址）。

🔥 终极对账：你的 0x1000 到底去哪了？

你现在回头看提供的 ELF 信息，就能完美对上账了：

角色	谁在用？	数值示例	本质
文件偏移量	加载器（读取 ELF 时）	0x1000	逻辑层。告诉内核：“去这个文件的第 0x1000 个字节处取代码。”
文件系统块（逻辑块号）	文件系统驱动	如 Block 128	中间层。0x1000 ÷ 4096 = 1，即取该文件的第 1 个逻辑块。
物理 LBA（扇区地址）	硬盘/SSD 固件	如 LBA 204800	物理层。硬盘直接识别的门牌号（柱面/磁头/扇区）。

操作系统找磁盘文件的完整路径

用户输入：./a.out
    │
    ▼
┌─────────────────────────────────────────────────────┐
│  1. 文件系统驱动：解析路径，查目录表               │
│     → 从目录项拿到 Inode 编号 (如 128)             │
└─────────────────────────────────────────────────────┘
    │
    ▼
┌─────────────────────────────────────────────────────┐
│  2. 文件系统驱动：根据 Inode 编号查 inode 表      │
│     → 拿到 Extent 树：逻辑块号 → 物理块号         │
└─────────────────────────────────────────────────────┘
    │
    ▼
┌─────────────────────────────────────────────────────┐
│  3. 通用块层（Block Layer）：物理块号 + 分区偏移   │
│     → 计算出 LBA (逻辑区块地址)                    │
└─────────────────────────────────────────────────────┘
    │
    ▼
┌─────────────────────────────────────────────────────┐
│  4. 设备驱动（SCSI/NVMe）：发送 LBA 指令给硬盘    │
│     → 硬盘控制器读取指定物理扇区，返回数据         │
└─────────────────────────────────────────────────────┘

一句话让你彻底通透：文件偏移量 (0x1000) 是写给“ELF 加载器”看的地图坐标，而 Inode 记录的物理块号是写给“硬盘控制器”看的地图坐标。操作系统内核里的虚拟文件系统（VFS）负责充当翻译官，把 ELF 加载器的“逻辑坐标”翻译成文件系统驱动的“物理坐标”，最后交给硬盘。

补充：三大空间的编址真相与六大生命周期阶段

在追踪代码的生命周期之前，必须先彻底理清磁盘空间、虚拟内存空间、物理内存空间这三者的编址本质，以及多进程共存时它们如何各司其职。

一、三大存储空间的编址真相

1. 磁盘空间：【独立文件线性编址】

从文件逻辑视图看，每个 ELF 文件内部的字节都可以用从 0 开始的 file offset（文件偏移量）来定位，文件开头第 0 个字节通常就是 ELF Header。

注意：这里说的是"文件内部的逻辑偏移"，不是"磁盘物理地址"。文件在底层由文件系统管理，数据块可能分散存放在磁盘的不同物理位置，不要求连续。

ELF 文件内部，.text、.data 等 Section 各自拥有自己的 offset 和 size，它们按顺序排列在文件中。

2. 进程虚拟内存空间：【每进程独立编址】

每个用户地址空间都拥有自己独立的虚拟地址视图。64 位 Linux 的实际用户虚拟地址范围取决于 CPU 可实现的虚拟地址位数、内核配置和地址空间布局（ASLR），不能统一固定为某个具体范围（如 0x0000000000000000 ~ 0x00007fffffffffff）。

多进程共存真相：进程 A 可以有一个虚拟地址叫 0x401060，进程 B 也可以有一个一模一样的虚拟地址叫 0x401060。它们在各自的虚拟空间里完全独立、互不干扰。对物理硬件来说，这只是一种"逻辑幻觉"——每个进程都以为自己独占整个地址空间。

3. 物理内存空间（RAM）：【全系统唯一统一编址】

整个系统拥有统一的物理地址空间，但实际可用的 RAM 不一定从地址 0 到容量上限完全连续，中间可能存在设备 MMIO 区域、固件保留区等"地址洞"。

多进程共享真相：

• 不同进程的私有可写页（如栈、堆、数据段）通常不能占用同一个物理页框，否则一个进程的修改会污染另一个进程。
• 而共享库的代码页、进程间共享内存等场景，恰恰可以让多个不同的虚拟地址合法地映射到同一个物理页框，实现内存复用。

二、六大生命周期阶段全流程详解

想象你写了一本小说（程序），把它存在书柜（磁盘）里。有一天你想读它（运行），于是从书柜拿出书，放到书桌上（内存），然后翻开第一页开始阅读（CPU 执行）。但计算机的世界更复杂——书不是整本搬，而是按“页”分批搬；书桌也不是随便放，而是有严格的编号系统（虚拟地址 → 物理地址）。下面我们就按时间线，一步步看这个过程。

阶段一：静态阶段 —— 程序躺在磁盘上

此时程序只是一个普通文件（比如 a.out），安安静静地躺在磁盘的某个位置。它内部有固定的格式（ELF 格式），像一本书有目录、章节正文。

关键事实：

• 程序内容用“文件偏移量”（File Offset）来定位，比如第 0x1000 字节开始是代码。
• 入口地址（第一条指令的位置）在 ELF 头里写着，例如 0x401060（这是将来运行时的虚拟地址，但此时还没用上）。
• CPU、内存、页表都跟这个程序无关——它只是一堆二进制数据。

一句话总结： 程序只是个文件，还没被“激活”。

阶段二：诞生阶段 —— Shell 启动它，内核建立“虚拟地址契约”

你在终端输入 ./a.out，Shell 会调用 fork() 创建一个新进程，然后新进程调用 execve() 让内核开始加载这个程序。

内核做了什么？它不立刻把程序代码搬进物理内存，而是先画一张“地图”——虚拟内存区域（VMA）。这张地图约定：将来程序运行时，虚拟地址的哪个范围对应磁盘文件的哪个范围，就像一份“契约”：

契约示例：虚拟地址 0x401000 ~ 0x402000 对应磁盘文件偏移 0x1000 ~ 0x2000，这段内存将来用来放代码，权限是“只读 + 可执行”。

同时，内核为进程分配了页表（用来把虚拟地址翻译成物理地址的硬件表），但此时所有页表条目都标记为“无效”（Present=0），即还没有真正映射到物理内存。

关键事实：

• 虚拟地址空间已经划分好（比如代码段放在 0x401000 附近），但没有任何物理内存被分配。
• 页表结构已存在，但都是空壳。
• 此时程序仍然在磁盘上，内存里只有一些管理数据结构（VMA、页表目录）。

一句话总结： 内核给程序画了一张“虚拟地址 ↔ 文件偏移”的地图，但还没真正搬东西。

阶段三：运行阶段 —— CPU 开始执行，MMU 首次翻译地址

调度器选中该进程，把 CPU 交给它。CPU 的寄存器被设置好：

• RIP（指令指针） = 0x401060（程序入口虚拟地址，来自 ELF 头）。
• CR3 = 页表根目录的物理地址（告诉 MMU 页表在哪）。

现在 CPU 要执行 RIP 指向的指令，它把虚拟地址 0x401060 发给 MMU（内存管理单元）。MMU 是个硬件翻译器，它按固定规则把这个地址拆成几段：

• 高位是页表索引（比如 PML4=0, PDPT=0, PD=2, PT=1）
• 低 12 位是页内偏移（0x060）2¹²=4096

关键事实：

• 这只是拆地址，还没真正查页表。
• MMU 会拿着这组索引去页表里找对应的物理页框号。

一句话总结： CPU 发出第一个虚拟地址，MMU 开始按“索引链”去页表中查找映射。

阶段四：惊险扭转 —— 页表查不到，触发缺页异常

MMU 按照索引链（0→0→2→1）逐级查页表，终于找到最后一个页表项（PTE），发现它的 Present（存在位）是 0，意思是“这个虚拟页还没有分配物理内存”。

于是 MMU 立刻罢工——它向 CPU 抛出一个 缺页异常（#PF），同时把引发异常的虚拟地址 0x401060 存入 CR2 寄存器（相当于“案发现场记录”）。

CPU 随即切换到内核态，跳转到内核预先注册的缺页处理函数。当前指令流暂停。

关键事实：

• 缺页异常是正常的，不是错误——因为程序第一次访问代码页，当然还没加载。
• 现在轮到操作系统内核来“救场”。

一句话总结： MMU 查表失败，触发缺页异常，CPU 把控制权交给内核。

阶段五：救场重塑 —— 内核从磁盘加载代码到物理内存

内核的缺页处理程序开始运行：

1. 定位是哪个虚拟地址出了问题：从 CR2 读得 0x401060。
2. 查 VMA 契约：找到该地址属于哪个 VMA（0x401000~0x402000），进而算出它对应磁盘文件的哪个偏移：
   文件偏移 = VMA起始偏移 + (故障VA - VMA起始VA) = 0x1000 + (0x401060 - 0x401000) = 0x1060。
3. 分配物理页框，并从磁盘读取数据：
   • 先查“页缓存”（Page Cache），看这个磁盘页是否已经被别的进程读过（如果命中，就直接复用物理页，省去磁盘 I/O）。
   • 若未命中，则分配一个空闲物理页框（比如物理页框号 PFN = 0x1A2B3，物理基址 = 0x1A2B3000），然后从磁盘偏移 0x1000 处读取 4KB 数据， 写入该物理页。
     于是物理地址 0x1A2B3060 处现在有了第一条指令的机器码 f3 0f 1e fa。
4. 更新页表项：在第四级页表（PT 索引=1）中填写映射信息：
   • PFN = 0x1A2B3
   • Present = 1（有效）
   • 权限为只读、用户态可访问。
     这样，虚拟页 0x401000 就正式映射到物理页 0x1A2B3000。
5. 处理 TLB 缓存：如果这条虚拟地址的翻译之前被缓存过（但之前根本不存在，所以一般无需冲刷），确保后续访问使用最新映射。

关键事实：

• 内核按需加载，只把当前需要的这一页（4KB）从磁盘搬进内存，而不是整个程序。
• 页表被改写，现在硬件 MMU 再查就能找到物理地址了。

一句话总结： 内核找到磁盘数据，分配物理内存，填好页表，让硬件“认识”这个虚拟地址。

阶段六：完美闭环 —— 指令真正执行

缺页处理完成，内核返回用户态，让 CPU 重新执行刚才导致缺页的那条指令（RIP 不变）。

1. CPU 再次发出虚拟地址 0x401060。
2. MMU 再次走索引链查页表，这次 Present=1，顺利读出 PFN = 0x1A2B3。
3. MMU 拼接物理地址：物理地址 = (PFN << 12) | 偏移量 = 0x1A2B3000 | 0x060 = 0x1A2B3060。
   注意：低 12 位偏移 0x060 原封不动保留。
4. MMU 把物理地址发给内存控制器，从内存条读出 f3 0f 1e fa，通过数据总线送回 CPU。
5. CPU 译码并执行这条指令——程序正式开始运行 🚀

一句话总结： 页表已有映射，MMU 成功翻译地址，CPU 终于拿到指令并执行。

核心逻辑

程序从磁盘到执行，本质是：内核先建虚拟地址契约（VMA），CPU 访问时 MMU 查页表，若页表缺失则触发缺页，内核从磁盘按契约搬运数据到物理内存，并更新页表，最后 MMU 成功翻译，CPU 执行。

三、全流程各部件"地址/数值"终极对照大表

在整个生命周期的闭环点（阶段六），各个部件中的地址与数值映射状态如下。它们通过相同的页内偏移量 0x060 紧密锁定在各自的维度中：

流程阶段	当前操纵的地址（Where）	该地址里存的数值（What）	谁拥有/解释这个地址？	底层本质是什么？
ELF 文件视图	0x1060（文件偏移量）	f3 0f 1e fa（机器码）	文件格式 / 文件系统	文件内部的逻辑字节偏移，从 0 开始；底层存储块由文件系统管理，不要求物理连续
进程虚拟内存	RIP = 0x401060（虚拟地址）	等待数据从总线流入	CPU 核心硬件直接使用	逻辑幻觉。每个进程独占一套虚拟地址空间，通过 VMA 与磁盘文件形成映射契约
CPU 内部 MMU	输入：0x401060 输出：0x1A2B3060	内部自动完成拆分、查表、拼接	硬件固化的电路逻辑	地址转换的终极执行者。虚拟页号替换为物理页框号，页内偏移量保持不变
末级页表（PTE）	PT 索引 = 1（页表项位置）	PFN 0x1A2B3 + Present/权限位	CPU/MMU 与内核	把虚拟页映射到物理页框，并记录访问权限和存在状态
物理内存（RAM）	0x1A2B3060（物理地址）	f3 0f 1e fa（从磁盘复制而来）	内存控制器统一编址	整个系统唯一编址。现实世界的物理电容格子；跨进程共享时通过多对一映射实现复用

总结：一眼看穿三大空间的本质

存储空间	编址方式	是否每进程独立	谁在使用	关键特征
磁盘（文件偏移）	从 0 开始线性编址	✅ 每个文件独立	文件系统、链接器、加载器	文件内部逻辑位置，底层不要求物理连续
虚拟内存（VA）	从 0 开始线性编址	✅ 每个进程独立	CPU、程序本身	逻辑幻觉，通过 VMA 与磁盘文件绑定
物理内存（PA）	从 0 开始线性编址（可能有洞）	❌ 全系统唯一	内存控制器、MMU	硬件真实位置，通过页表与虚拟地址映射

最终一句话穿透本质：文件偏移是"磁盘上的逻辑位置"，虚拟地址是"进程眼中的逻辑位置"，物理地址是"硬件眼中的真实位置"。MMU 是这三者之间的翻译官，页表是翻译词典，缺页异常是翻译失败后的救场机制。同一个数据（f3 0f 1e fa）在三个空间中各有一个"门牌号"，但它们指向的是同一份内容的三个不同侧面。

补充：什么是页缓存

在“阶段五”中，我提到了一句关键的话：“内核先查页缓存（Page Cache），如果命中就直接复用，省去磁盘 I/O”。很多同学在这里会卡住——既然都要把数据弄到物理内存，查不查这个“缓存”有什么区别？

now，我们就专门把“页缓存”彻底讲透。它不仅是理解缺页异常的关键，更是整个操作系统文件 I/O 性能的基石。

1. 一个生活类比：厨房里的“备菜台”

想象你是一位大厨（CPU），你的仓库（磁盘）里堆满了各种食材（程序和数据）。你要做一道菜，需要用到“土豆”（比如某段代码）。

• 没有页缓存的做法：每次要用土豆，你都亲自跑一趟仓库去拿（磁盘 I/O）。仓库很远（毫秒级），来回一趟非常耗时。而且你发现，同一道菜要反复加土豆，你就得反复跑仓库——极其低效。

• 有页缓存的做法：你在厨房里放了一个“备菜台”（页缓存，即物理内存中的一块区域）。第一次要用土豆时，你不得不去仓库拿（慢），但你顺手把一整袋土豆（一个 4KB 的数据页）全放在了备菜台上。第二次、第三次再要土豆时，你手一伸就从备菜台拿到了（纳秒级），比跑仓库快了上万倍。

操作系统中的页缓存，就是这个“备菜台”。 它是物理内存中专门用来存放磁盘文件数据的一块区域。

2. 精确定义（技术视角）

• 页缓存（Page Cache）：是操作系统内核在物理内存中维护的一个全局缓存池。它以“页”（通常 4KB）为基本单位，缓存了磁盘文件中的内容。
• 关键属性：页缓存是独立于进程存在的。数据一旦被读入页缓存，它就躺在物理内存里了，任何进程都可以通过虚拟地址映射来“共享”这块物理内存。

注意区分：页缓存专门缓存“文件数据”（比如代码段、文件内容）。而进程的“堆、栈”数据属于匿名内存（Anonymous Memory），不归页缓存管，走的是交换分区（Swap）机制，这里暂不展开。

3. 页缓存如何与“阶段五”联动？（重写关键步骤）

现在回头看“阶段五”里内核处理缺页的过程，其实完整逻辑是三步走，而第一步一定是查页缓存：

步骤	动作	说明
① 查询	内核拿着 （设备ID，文件偏移量） 这个唯一键值，去页缓存哈希表里找。	页缓存就像一个大的 HashMap，Key 是“文件在哪”，Value 是“物理内存页框号”。
② 命中（Cache Hit）	找到了！ 发现这块数据已经被某个进程读过，物理内存里已经有了。	不需要分配新物理页，不需要磁盘 I/O！ 内核直接把这个已有的物理页框号取出来，填进当前进程的 PTE（页表项）里。
③ 未命中（Cache Miss）	没找到。 内存里确实没有这块数据。	内核这才去分配一个全新的空闲物理页框，发起真正的磁盘 I/O 把数据读进来。数据读完后，立刻存入页缓存（方便后续所有进程共享）。

关键结论：在“阶段五”的教学假设里，我直接写了“分配 PFN 0x1A2B3”。那其实是缓存未命中（第一次运行）的情况。如果这是一个热门程序，之前刚运行过，那它的代码段大概率还躺在页缓存里。此时再去运行它，缺页异常依然会发生（因为当前进程页表 Present=0），但内核处理程序查页缓存时直接命中，连磁盘 IO 都省了，直接把老数据映射过来，速度飞快！

4. 页缓存的最大魔法：进程间共享

假设你同时开了 100 个终端，全都运行同一个 a.out 程序。如果没有页缓存：

• 物理内存里会有 100 份完全一样的代码数据（极度浪费内存，且每次启动都要从磁盘读）。

有了页缓存：

1. 第一个进程启动时：触发缺页，缓存未命中，从磁盘读入代码页（存入页缓存 PFN=0x1A2B3），建立映射。
2. 第二个~第一百个进程启动时：触发缺页，内核查页缓存命中，直接把物理页框 PFN=0x1A2B3 映射到这些新进程的 PTE 里。

结果是：100 个进程共享了同一块物理内存（只读代码段），物理内存只占用 4KB（假设代码只有一页），启动速度极快！这就是现代操作系统高效运行多进程的根基。

5. 页缓存的生命周期与淘汰（脏页与回收）

页缓存占的是物理内存，但内存是有限的。如果缓存无限增长，系统会爆掉。因此内核有一套“回收机制”：

• 干净页（Clean）：缓存内容与磁盘完全一致（比如只读的代码段）。当内存紧张时，内核可以直接丢弃这些页，因为磁盘上有备份，下次读缺页再加载就行。
• 脏页（Dirty）：如果程序写入了文件（比如 fwrite），数据先写到页缓存，此时磁盘还没更新，这个页就被标记为“脏”。内存紧张时，内核不能直接丢，必须先发起磁盘 I/O 把它 刷回（Flush）磁盘，变成干净页后才能丢弃。(普通文件 I/O 通常先修改 Page Cache，再刷盘；但文件修改并非只能经过 Page Cache。)

一句话总结策略：页缓存是内存与磁盘之间的“减速带”——它把慢速的磁盘访问，转化为高速的内存访问。读文件优先命中缓存，写文件优先写缓存（异步刷盘）。

总结

1. 页缓存是物理内存中的“磁盘数据副本池”，让读写文件不必次次访问慢速磁盘。
2. 在缺页处理中，页缓存是“第一道关卡”：命中则零成本复用；未命中才分配新内存并发起磁盘 I/O，同时将数据塞进缓存供后人使用。
3. 页缓存是跨进程共享的，这是操作系统能同时跑海量进程且不撑爆内存的关键原因。

现在你再回头读“阶段五”，把“查页缓存”这个前置动作插进去，整个加载逻辑就严丝合缝了。

七、 终极闭环：缺页异常（Demand Paging）的物理变现

在本节经典 32 位/教学示意中，VMA 等虚拟映射关系已经建立。这并不意味着整个物理内存或页缓存里一定没有该文件数据；关键是目标虚拟页可能尚未建立有效 PTE，首次访问时可通过缺页处理按需完成映射。

这就是 Linux 底层最精彩的按需分页加载（Lazy Loading） 悬念与空手套白狼的硬核变现过程：

1. CPU 发出虚拟请求： CPU 指令指针走到 0x4003e0，发出虚拟内存请求，告诉 MMU：“我要执行 0x4003e0 处的机器码！”

2. MMU 查表踩空： 如果页表遍历发现目标页没有有效 Present 映射，就不能完成本次地址翻译。这不等价于“物理内存里绝对没有这份文件数据”，因为相应文件页可能已经存在于 page cache，只是当前进程尚未建立 PTE。

3. 触发缺页异常： CPU/MMU 产生 #PF（Page Fault）异常并进入内核异常处理路径。它属于同步异常，不应称为普通外部硬件“中断”。

4. 内核检查 VMA 与访问权限： 内核根据故障地址查找覆盖它的 VMA，并验证本次读/写/执行访问是否合法；start_code/end_code 只是地址空间中的边界统计字段，并不是缺页合法性判断的唯一或直接依据。

5. 幕后物理变现：

   • 根据映射类型、页缓存状态和系统页大小准备目标 page/folio；常见 x86-64 基础页是 4KB，但不是所有系统都固定如此。
   • 根据 VMA 的文件页偏移计算目标 file offset/page index；若页缓存未命中，再通过文件系统/存储栈读取相应文件数据。
   • 若页缓存未命中，则通过文件系统/存储 I/O 路径把相应文件数据读入内存；底层是否使用 DMA、一次读取多大由具体设备与内核路径决定。
   • 建立/更新末级页表项，把虚拟页映射到相应 PFN，并设置 Present、读写、执行等架构相关权限位。

6. 丝滑重试： 缺页异常处理成功后，内核从异常返回，CPU 重试发生缺页的那条指令。MMU 这次顺着 CR3 一查，瞬间通过页表抓到了物理内存里的真实机器码，程序原地复活，全速起跑！

🎯 深度总结技术账本

我们可以把整张图的静态映射和运行期生命周期，浓缩成下面这张极度 Scannable 的终极核销表：

拓扑图区域	在磁盘 ELF 文件中有对应零件吗？	运行时内核边界标尺变量	硬件访问权限	什么时候被分配物理内存？
命令行参数环境变量	不来自该 ELF 的普通 Section（由调用 execve 的进程提供参数/环境）	arg_start / arg_end、env_start / env_end	通常位于用户栈附近，可由用户态在权限允许范围内读写	execve 建立新程序映像时，由内核构造初始用户栈；对应页面也可以按实现和访问情况按需建立。
栈区 (Stack)	没有对应的普通文件数据节	start_stack 等字段用于记录初始栈相关位置，实际范围由相应 VMA 描述	通常可读、可写、不可执行（RW-，具体受 PT_GNU_STACK 等影响）	execve 建立初始栈映射，后续按需要增长并通过缺页机制获得页面。
共享区	可能有（例如映射外部 .so、普通文件，也可能包含匿名映射）	由一组 VMA 描述；现代 Linux 的 mm 使用 Maple Tree 等结构索引 VMA	依据各映射权限决定，如共享库代码常为 R-X、只读数据常为 R--、可写数据常为 RW-	建立 mmap/共享库映射后，具体文件页通常通过页缓存和缺页机制按需建立 PTE。
堆区 (Heap)	没有对应的普通 ELF 文件数据节	start_brk / brk 描述传统 brk 堆边界	通常可读、可写、不可执行（RW-）	malloc/new 可能复用已有堆/arena，也可能通过 brk 或 mmap 获取更多虚拟地址空间，并不是每次调用都会直接触发系统调用。
未初始化数据区 (BSS)	.bss 通常是 SHT_NOBITS，在文件中不保存等量的零字节内容；其大小由节/段元数据描述	通常位于可写数据映射的零填充部分	通常可读、可写、不可执行（RW-）	加载时由 p_memsz > p_filesz 等机制形成零填充区域，页面可在首次访问时按需分配并保持零初始化语义。
初始化数据区 (Data)	有（通常对应 .data 等文件内容）	start_data / end_data 等统计边界字段	通常可读、可写、不可执行（RW-）	建立文件映射后，相关页可通过 page cache/缺页机制按需进入当前进程页表；写时还可能触发 COW。
正文代码区 (Text)	有（通常对应 .text；.rodata 是只读数据，常与代码分属不同权限区域）	start_code / end_code 等统计边界字段	.text 通常 R-X；.rodata 通常 R--	建立文件映射后，相关文件页通常通过 page cache/缺页机制按需映射，可被多个进程共享干净页。
内核地址空间	不属于当前用户 ELF 的用户态映像	由体系结构和内核内存管理机制维护	用户态不能直接访问，权限受页表与 CPU 特权级控制	其布局和驻留情况取决于体系结构、内核配置与运行时状态；“用户 3G/内核 1G”只适用于某些经典 32 位布局示意。

通过这套“静态链接器编织草图 $\to$ 内核变量 mm_struct 实名注册建账 $\to$ CPU 寄存器（CR3、EIP/RIP）硬件点火 $\to$ 缺页异常物理变现”的严密闭环，Linux 成功让冰冷的二进制文件变成了一个拥有完美硬件防御、能动态压榨空间碎片的现代化活体进程。

补充：CPU 怎么知道第一条指令从哪里开始执行？（Entry Point 的硬件唤醒）

这是一个极度硬核的卡点：虚拟地址空间建好了，代码段也映射了，但是 CPU 只是一个冷酷的执行机器，它面对长达数兆字节的二进制流，第一步该把它的程序计数器（PC，在 x86-64 下是 RIP 寄存器）指向哪里？

答案锁死在 ELF Header 的第 24 字节处——Entry point address（入口虚拟地址）。

 磁盘文件: a.out (字节数组)              CPU 核心寄存器
┌─────────────────────────┐           ┌─────────────────────────┐
│ ELF Header              │           │ RIP (指令指针寄存器)       │
│ ...                     │           └────────────┬────────────┘
│ Entry point: 0x4003e0  ─┼────────────────────────┘ (内核强制赋值)
└─────────────────────────┘

1. 唤醒流程的绝对对账

1. 暗号交接： 内核读取 ELF Header 的 e_entry，同时检查 Program Header 中是否存在 PT_INTERP。对于没有动态解释器的静态 ELF，最终用户态入口通常就是主程序的 e_entry；若存在 PT_INTERP，内核还会装入指定的用户态动态链接器。
2. 准备初始用户态寄存器上下文： 静态 ELF 通常从主程序入口开始；动态 ELF 通常先从解释器/动态链接器入口开始执行。动态链接器完成共享库装载、重定位等工作后，再把控制权转交给主程序的入口地址。
3. 点火执行： CPU 返回用户态后，从内核准备好的初始 RIP 开始取指执行；随后才逐步进入 C/C++ 运行时启动代码和用户的 main()。

execve() 之后，内核先根据 ELF 建立进程虚拟地址空间，并检查是否有 PT_INTERP。如果是动态链接程序，内核先把动态链接器 ld-linux.so 映射进来，并把 CPU 的初始 RIP 指向动态链接器自己的入口地址；动态链接器负责加载程序依赖的 .so、完成符号解析和重定位，处理完成后把控制权交给主程序 ELF 的入口地址 e_entry。主程序的 e_entry 通常指向 _start，而不是 main()；_start 是 C 运行时提供的最底层启动代码，它整理内核放在用户栈里的 argc、argv、envp 等启动信息，然后调用 glibc 的 __libc_start_main()。__libc_start_main() 可以理解成真正的“C 程序总启动器”，它负责初始化 libc、线程相关环境、栈保护机制，并调用程序的构造函数/初始化函数，随后才调用用户写的 main(argc, argv, envp)；main() 返回后，控制权重新回到 libc，libc 再执行 atexit() 注册函数、全局对象析构等清理工作，最后调用 exit/_exit 系统调用让内核结束进程。

补充： 进程如何通晓自己的“区”与“大小”？（把文件当成数组的艺术）

“把文件当做数组！” 这正是解开进程如何知晓自己一共有多少个区、每个区多大的终极钥匙。

在 Linux 源码级的视角下，操作系统看待一个 ELF 文件，本质上就是：
unsigned char elf_file_array[]

对于由 ELF 文件直接提供的可加载映像部分，执行视图主要由 Program Header Table 定义。可以把程序头表看成一组条目，它描述可加载 Segment 的位置、虚拟地址、大小、权限等；而用户栈、堆的后续增长、匿名 mmap 等运行期区域并不是都由程序头表逐项定义。

进程关心的灵魂问题	程序头表（段账本）给出的硬核答复	磁盘数组层面的真相同化
一共有多少个区？	Number of program headers: 13	这个结构体数组一共有 13 个元素。
每个区是什么属性？	Type: LOAD, Flags: R E	这是一个需要映射的 PT_LOAD，权限为可读、可执行；它常覆盖代码等内容，但不能仅凭 R E 就断言“里面只有 .text”。
每个区在文件哪里？	Offset: 0x00000e10	该段的文件内容从文件偏移 0x0e10 开始；可把文件字节序列类比为从这个下标起读取。
区有多大？磁盘和内存对得上吗？	FileSiz: 0x218 / MemSiz: 0x220	文件提供 0x218 字节，而内存映像需要 0x220 字节；MemSiz - FileSiz 的尾部按 ELF 加载语义补零，常用于容纳 .bss 等零初始化区域，但不能把所有差值都机械等同于某一个 .bss 节。

补充技术加餐：逆向与反汇编利器——objdump 常用命令速查

在 Linux 工业级开发或系统级重构中，当程序发生莫名其妙的内存越界、死循环，或者你想验证编译器到底有没有帮你做“移动语义优化”或“内联展开”时，光看 ELF 头部信息是远远不够的。你必须深入到机器指令级别。

我们紧接着祭出 Linux 逆向与底层调测宇宙中的另一柄重武器——objdump（Object Dump，目标文件转储器）。

如果说 readelf 是一个冷酷的账目审计员（只关心文件结构合不合法、账对不对得起），那么 objdump 就是一个硬核的外科手术专家。它不仅能看账本，更精通反汇编（Disassembly），能直接把 .o、.a、.so 或者是成品可执行文件里的二进制机器码，逆向翻译成人类看得懂的汇编指令。

此外，由于 objdump 底层依赖于 GNU 强大的 BFD（Binary File Descriptor）库，它具备极强的跨平台兼容抽象能力。

我们摒弃冷门繁琐的参数，直接聚焦于工业界高频使用的三大黄金命令。

1. objdump -d：反汇编核心代码（精确定位指令肉身）

这是 objdump 霸占整个逆向宇宙的王牌功能。-d（小写）会扫描文件中全量带有 CODE（可执行）属性的节（如 .text），把冷酷的二进制乱码逆向翻译成汇编语言。

$ objdump -d main

⚙️ 汇编对账现场解密

输出通常呈现教科书般完美的三排平铺状态：

0000000000401130 <my_add>:
  401130:   55                      push   %rbp
  401131:   48 89 e5                mov    %rsp,%rbp
  401134:   89 7d fc                mov    %edi,-0x4(%rbp)

• 左排（如 401130:）：objdump 显示该指令在 ELF 中的链接时地址/VMA。对非 PIE ET_EXEC，它常与运行时虚拟地址一致；对 PIE/共享对象，实际运行地址还要结合装载基址。
• 中排（如 48 89 e5）：真正的机器指令肉身（Opcode）。这是在磁盘里实实在在占空间的、CPU 硬件电路唯一认识的二进制字节。
• 右排（如 mov %rsp,%rbp）：反汇编引擎帮你翻译过来的 x86-64 汇编指令（Linux 下默认是 AT&T 语法，源操作数在左，目的操作数在右）。

2. objdump -S：源码与汇编交错平铺（神级调试双向穿透）

这是所有 C/C++ 开发者排查异常时的至尊神技。当你无法确定自己写的代码被编译器折腾成了什么样子，或者在排查 core dump 究竟崩溃在哪一行源码时，-S（大写）能实现源码与汇编的交错平铺间行打印。

 ⚠️ 铁律前提：编译源码时，必须加 `-g` 参数注入 DWARF 调试符号信息！
$ gcc -g main.c -L. -lmystdio -o main
$ objdump -S main

⚙️ 源码间行对账画面

执行后，你会看到源码与底层指令跨时空缝合的震撼一幕：

// 你的纯 C 源码会作为注释平铺在上方：
int my_add(int a, int b) {
  401130:   55                      push   %rbp
  401131:   48 89 e5                mov    %rsp,%rbp
    return a + b;
  401134:   8b 55 f8                mov    -0x8(%rbp),%edx
  401137:   8b 45 f4                mov    -0x1c(%rbp),%eax
  40113a:   01 d0                   add    %edx,%eax
}

• 底层核销机制：反汇编器读取了 ELF 内部隐藏的调试符号段（.debug_line），顺着行号计数器将 C 源码文本精准贴在对应指令头部。通过它，你一眼就能看清底层 CPU 为了执行你这一行代码，到底在硬件寄存器和内存之间倒腾了多少次。

3. objdump -h：节区元数据速查（快速摸清资产大盘）

如果你不想看具体的汇编，只想闪电般看清这个二进制文件里有哪些大区、各占多大空间、磁盘偏置在哪里，-h 是最干净利落的选择。

$ objdump -h a.out

⚙️ 底层输出对账解析

它会为每一个节（Section）输出一行高度浓缩的控制行：

Sections:
Idx Name          Size      VMA               LMA               File off  Algn
 13 .text         00000192  0000000000401040  0000000000401040  00001040  2**4
                  CONTENTS, ALLOC, LOAD, READONLY, CODE

• Size：这一节的十六进制精确体积（例如 .text 占 0x192 字节）。
• VMA 与 LMA：运行时虚拟内存地址与加载内存地址。在 Linux 普通应用程序中，这两者完全相等。
• File off：该节在 ELF 文件中的文件偏移。
• FLAGS：最核心的硬件属性标签。如 ALLOC（运行时分内存）、LOAD（需要从磁盘搬运到 RAM）、CODE（代码机器指令，可执行）。

📝 objdump 黄金命令终极对账单

战术痛点需求场景	核心执行命令	底层核心价值	核心观测指标
看函数/代码区域底层被编译成了哪些 CPU 指令	objdump -d <文件名>	启动反汇编引擎，翻译可执行代码区域。	ELF 中记录的链接时地址/VMA、二进制 Opcode 机器码、汇编指令；PIE/共享对象的实际运行地址还要结合装载基址。
排查 Core Dump 崩溃点或分析源码与汇编对应关系	objdump -S <文件名>	在文件包含可用调试/源码行信息且源码可访问时，把反汇编与源码尽量交错显示。	交错打印的源码上下文与底层指令流；通常建议编译时加 -g。
闪电速查某个节区（如代码段、只读数据段）的磁盘体积与内存偏置	objdump -h <文件名>	提取节头信息速查表。	各节区的十六进制 Size、VMA 挂载地址以及 File off 磁盘下标。

第六章：理解链接与加载

在经历前五章的硬核轰炸后，我们亲手打包了动静态库，用 readelf 和 objdump 扒光了 ELF 二进制文件的底裤，甚至死磕了 Linux 内核划分进程虚拟内存空间的硬核标尺。

到此为止，所有的物资都已经整整齐齐地码放在磁盘的货架上。但请注意，此时它们依然只是一堆“静止的字节数组”。

软件工程最核心的命题，在于如何将这些躺在磁盘里的冰冷资产，无缝、安全、高效地“变现”为 CPU 寄存器里狂飙的硬件电流。要完成这惊天一跃，我们必须推开整个计算机系统级宇宙中最关键的两扇交接大门：链接（Linking）与加载（Loading）。

从“静态编织”到“运行变现”的世纪交接

如果把编写源码比作“写剧本”，那么链接和加载就是“拉投资搭舞台”与“演员登台正式开演”的过程。这两个阶段在不同的生命周期分工明确，却又在二进制底层通过 ELF 格式的双视图 DNA 紧密合谋：

• 链接（Linking） ——“排兵布阵”的文官

  • 核心使命：解决的是符号解析、重定位和输出布局等问题。构建期由静态链接器/链接编辑器处理 .o、.a、共享库依赖等输入；动态链接程序中，部分重定位与符号解析会留到运行期由动态链接器完成。它负责生成/完善 ELF 的关系与布局，不负责给进程实际分配物理内存。

• 加载（Loading） ——“硬核圈地”的武官

  • 核心使命：解决的是物理变现（落脚点）的问题。当你在终端敲下 ./main 并按下回车的瞬间，操作系统内核的加载器（Loader）闪电出动。它根本不关心复杂的函数逻辑，而是死死盯着链接器画好的蓝图（程序头表），直接在虚拟内存大版图上连夜拉起警戒线，随后在运行期通过硬件缺页异常，把代码肉身从磁盘高频砸进物理内存条中。

在这场跨越时空的世纪交接中，静态链接与动态链接由于各自对“时间”和“空间”的妥协方案不同，演化出了截然不同的生存哲学。

动静态阵营的生存哲学引入

为了让大家在进入后面的底层深水区前建立起清晰的宏观轮廓，我们先对这两大阵营的进化路线进行定性对账：

• 静态链接的哲学：孤傲的“大一统”直男

  • 它在程序出发前（链接期），把实际选择静态链接的目标文件/库成员整合进最终可执行文件中。这样运行时不再需要那些被静态链接进去的 .a 库文件；但程序仍可能依赖内核、配置文件、插件、数据文件，或者其他仍采用动态链接的组件。代价通常是可执行文件更大，库升级后也需要重新链接/发布相关程序。

• 动态链接的哲学：优雅的“共享主义”租赁客

  • 它在出发时不把共享库的实现机器码整体复制进主程序，而是在 ELF 中保留动态依赖、动态符号与重定位信息。程序启动时由动态链接器定位并映射 .so，完成必要的重定位；函数调用还可能结合 GOT/PLT 进行立即绑定或延迟绑定。它通常更节省磁盘/内存，并让库升级与共享更方便，但不等于已经运行的进程会自动“热重载”新库。

关于它们在字节码层面如何拆解、内存中如何精准映射、以及在性能与空间上的终极对账，我们分别在接下来的小结中进行闭环死磕。

6-1 静态链接的运行期映射与硬核全量缝合

在深入静态链接的黑箱之前，我们先拉低视距，从一颗物理 CPU 芯片在主板上通电点火的那一瞬间开始看起。

1. 点火起跑线：程序的入口（Entry Point）与二进制流转

当你在 Linux 终端敲下 ./main 并执行 execve 后，内核会根据 ELF Header/Program Header 准备首次用户态指令地址。没有 PT_INTERP 时通常从主 ELF 的 e_entry 开始；存在 PT_INTERP 时通常先从解释器/动态链接器入口开始。 对 x86-64 来说，最终会体现在恢复用户态时的 RIP。

RIP 寄存器一旦咬住这个奇点，整颗 CPU 的硬件流水线就会瞬间被激活，开始以每秒数十亿次的高能速率，顺着这条起跑线疯狂地向前抓取指令并解码执行。

a. ELF Header 中的 24 字节秘密

这个神秘的入口地址并不是凭空捏造的，它被静态链接器 ld 白纸黑字地固化在可执行文件的最开头——ELF Header（ELF 文件头） 之中。

对于 64 位 Linux 宇宙，这个长度固定为 64 字节的快递面单对应着内核中的 Elf64_Ehdr 结构体，其物理骨骼排布非常死板：

typedef struct {
    unsigned char e_ident[16]; /* 电子身份证：魔数、架构位数等 */
    Elf64_Half    e_type;      /* 文件类型：如 EXEC 代表可执行文件 */
    Elf64_Half    e_machine;   /* 目标 CPU 硬件平台：如 x86-64 */
    Elf64_Word    e_version;   /* 文件版本 */
    Elf64_Addr    e_entry;     /* 🚨 核心对账点：ELF 入口虚拟地址/值；ET_DYN 运行时还要结合 load bias */
    Elf64_Off     e_phoff;     /* 程序头表（段表）文件偏移 */
    ...
} Elf64_Ehdr;

我们可以从 ELF 文件布局上算一笔字节细账：

• e_ident[16] 独占 16 字节。
• e_type（16位整型）占用 2 字节。
• e_machine（16位整型）占用 2 字节。
• e_version（32位整型）占用 4 字节。
• 16 + 2 + 2 + 4 = 24 字节。

这个数学算式说明：对于标准 ELF64 文件头，e_entry 字段位于文件头中固定的位置（从偏移 24 开始，占 8 字节）。它记录该 ELF 的入口值；对于 ET_EXEC 通常可直接理解为入口虚拟地址，而 PIE 等 ET_DYN 对象运行时还要结合装载基址（load bias）。动态链接程序若存在 PT_INTERP，内核初次转入用户态时会先进入解释器/动态链接器的入口，之后再由它把控制权交给主程序入口。

如果我们调用系统原生对账兵器 readelf -h main，就能直接看到这张面单被解析出来的样子：

ELF Header:
  Magic:   7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
  Class:                             ELF64
  Type:                              EXEC (Executable file)
  Entry point address:               0x401060  🚨 锁死点火绝对坐标

磁盘中第 24 到 31 字节处的二进制编码，在这一刻被精准翻译成了十六进制的逻辑常驻坐标：0x401060。

当内核加载 ELF 并准备返回用户态时，会把用户态指令指针设置为最终选定的入口：没有 PT_INTERP 的静态 ELF 通常直接进入主 ELF 的入口；存在 PT_INTERP 的动态 ELF 则先进入解释器/动态链接器入口。具体内核源码字段和辅助函数会随版本变化，因此不应把流程死记成某一行固定的 regs->rip = ...。

b. 惊天内幕：为什么常规 C/C++ 程序的入口点通常不是 main 函数？

对于系统级开发的初学者而言，这里隐藏着一个历史级的认知断层：绝大多数人以为这个 Entry point: 0x401060 对应的就是我们在源码里写的 int main()。

大错特错！ 如果我们顺着这个刚出炉的地址，动用反汇编杀器 objdump -d main 去代码段里精准抓包，你会扒开一个极度冰冷、完全由汇编代码筑起的底层结界：

0000000000401060 <_start>:
  401060:   f3 0f 1e fa             endbr64
  401064:   31 ed                   xor    %ebp,%ebp       # 🚨 斩断退路
  401066:   49 89 d1                mov    %rdx,%r9        # 备份共享库析构指针
  401069:   5e                      pop    %rsi            # 从初始用户栈顶取出 argc（示意）
  40106a:   48 89 e2                mov    %rsp,%rdx       # 此时 rsp 指向 argv 数组基址
  ...
  401077:   e8 b4 ff ff ff          callq  401030 <__libc_start_main@plt>

在常规 GCC + glibc 构建的 C/C++ 可执行程序中，ELF 入口通常对应 C 运行时启动代码里的 _start（来自 crt1.o / Scrt1.o 等启动文件，具体取决于 PIE 和工具链）。但入口点可以通过链接选项或自定义启动代码改变，并不是 ELF 格式强制要求必须叫 _start。

CPU 刚点火时，面对的是一片荒凉的裸机世界。你写的 main 函数生活在“温室”里，默认空气中已经平铺好了命令行参数、系统环境变量和开辟好的堆栈。_start 子程序跑起来后，会一丝不苟地执行以下“开天辟地”的脏活：

1. 清理初始帧标记：常见启动代码执行 xor %ebp, %ebp 清零帧指针，可作为最外层调用链的终止标记之一；不是“Debugger 再往前就非法越界”的硬件规则。
2. 搜集物资：顺着 CPU 的栈指针 RSP 读取内核准备好的初始用户栈，取得 argc、argv、环境变量以及辅助向量等启动信息。
3. 呼叫总管：把物资作为形参填入寄存器，调用 C 标准库的大总管 __libc_start_main。

随后 C 运行时会完成必要的初始化并调用 main；main 返回后再进入正常的退出/析构流程。可以把它概括成“运行时初始化 → 调用 main → 处理返回值并退出”，不必把现代 glibc 的内部实现固定成一条 exit(main(...)) 伪代码。

2. 二进制肉身：指令流与 CPU 指令集架构

为什么 CPU 必须拥有一个精确到字节的入口地址？因为在底层的物理世界上，根本不存在所谓的函数名、类名或变量名，程序的本质，就是一串连续、冰冷的二进制机器指令流。

每一条机器指令，在诞生之初就被底层的 CPU 指令集架构（ISA，如 x86-64） 锁死了极其固定的编码格式。硬件电路非常死板，它每前进一步，都会严格按照指令集的格式去解码当前的字节：

• 前几个位：代表“干什么”（操作码 Opcode，如赋值、跳转、加减）。
• 后续编码字段：描述“对谁干”（Operand），可能编码寄存器、立即数、位移、基址/变址组合、RIP 相对内存操作数等，并不一定是“虚拟绝对地址”。

CPU 指令集（ISA，如 x86-64、ARM）：它是芯片出厂时，硬件厂商和软件世界共同签订的大一统契约（接口规范）。它死板地规定了：这颗芯片能做哪些事（加减乘除、跳转、访存），以及做这些事时，二进制编码的格式和长度必须长什么样。

a. 硬件解码视图：串联指令流的切片艺术

在明确了程序在二进制层面是一串冰冷的机器码之后，我们必须将显微镜推到最底层，死磕 CPU 硬件电路在执行这些机器码时的核心微操。

从底层系统开发的视角来看，CPU 最终执行的是页面中的机器指令字节，而不是源码层面的“函数大院”。但这些代码页在物理内存中不要求首尾连续地排成一整条数兆字节字节流：虚拟地址可以连续，页表却可以把不同虚拟页映射到分散的物理页框。函数边界主要是编译/调试/符号层面的逻辑信息。

CPU 的执行本质，就是拿着 RIP（指令指针寄存器）作为手术刀，在这条流动的二进制传送带上进行高频的“切片与解码”。

1. 指令的微观解构：长度 + 操作码 + 数据

一条标准的机器指令，为了能被 CPU 内部的硬件译码器（Decoder）瞬间识别，其内部通常严格遵循固定的二进制骨骼：

$$\text{机器指令}=\text{指令的长度}+\text{操作码 (Opcode)}+\text{数据 (Data/Operand)}$$

• 操作码 (Opcode)：回答“做什么操作”。ISA 规定机器码如何解码成指令，但同一种语义指令往往可能存在多种编码形式（不同操作数、寻址方式、前缀等），所以不能理解成“每个汇编助记符全宇宙只有唯一一串机器码”。
• 数据 (Data)：回答了“对谁干”的问题。它可以是寄存器编号、立即数，或者是极其致命的内存绝对/相对目标地址。
• 指令的长度：在诸如 x86-64 的可变长指令集架构（CISC）中，指令的长度并不是一成不变的（从 1 字节到 15 字节不等）。译码器必须通过前置的特殊前缀或操作码本身，在不到一个时钟周期内全自动计算出当前整条指令究竟霸占了多少个字节。

2. 流水线吞噬：多指令的串联铁轨

在程序真实运行的期间，物理 CPU 面对的宏观画面没有一丝水分，就是一个死板的串联长龙：

... | 指令长度A | 操作码A | 数据A | 指令长度B | 操作码B | 数据B | 指令长度C | 操作码C | 数据C | ...

这就像是一列在硬件流水线上高速行驶的火车铁轨。CPU 硬件的中央控制器是一个极其冷酷且死板的状态机，它在执行这条串联长龙时，严格遵循以下循环对账逻辑：

• 抓取与定位：顺着 RIP 寄存器当前咬死的虚拟内存绝对坐标，抓取长龙中的第一个字节。
• 切片解码：硬件译码器瞬间解析出操作码A，并根据指令集规格，反向推导算出这条指令的指令长度A。
• 核销执行：根据计算出的指令长度A，硬件在长龙中精准地“切”下对应长度的二进制碎块，把尾部的数据A倒灌进算术逻辑单元（ALU）或寄存器中，当场驱动硬件电路打通。
• 推进指针：执行完毕的瞬间，CPU 自动执行硬件加法：

$$\text{最新 RIP}=\text{当前 RIP}+\text{指令长度A}$$

• 无缝下一发：指针不偏不倚，精准、雷打不动地降落在下一条指令（指令B）的[指令长度B]和[操作码B]的头部，开始下一轮吞噬。

3. 错位即毁灭：为什么未链接前必须精准对齐？

这种“首尾相接、单向吞噬”的串联流水线机制，对二进制的数据完整性提出了近乎变态的死板要求。

如果在整条长龙中，指令A中的[数据A]（比如本该填入外部函数 my_add 的跳转目标地址）因为还没链接，导致长度少填了 1 个字节，或者错填了乱码，整个流水线就会引发毁灭性的连锁雪崩。

由于 CPU 算错了解码边界，执行完指令A后计算出来的 RIP + 指令长度A 就会彻底偏离轨道。它会把下一条指令B的[指令长度B]或者[数据B]的一部分，错当成新的操作码去强行翻译！这在底层会直接触发 CPU 硬件的 Illegal Instruction（非法指令异常）或者报段错误，让进程瞬间暴毙跑飞。

因此，为了让这列“串联指令列车”在通过尚未定义、无法确定地址的外部函数时能安全滑行，编译器在把源码粉碎成半成品 .o 文件时，必须精确维持 CPU 指令集的长度和结构规格。在尚未知晓具体地址的[数据]地带，必须老老实实写下全零的白条占位符（如 e8 00 00 00 00），保证整条指令轨道的长度对齐不发生一丁点偏转，静静等待链接器在后续阶段用红笔做最后的外科手术修正！

b. 走向链接的引线：软件工程的致命断层

现代工业级项目绝不可能将所有代码写在同一个源文件里。当我们在一份源文件里调用了另一个离散文件中的外部函数时，在刚刚编译出来、还没链接的阶段，基于上面死磕的硬件切片原理，会立刻暴露出一个致命的断层：

🔥 核心拷问：
既然 CPU 指令集格式里那个宝贵的[数据 (Data)]地带必须精准对齐，且此时编译器根本不知道外部函数被丢在硬盘或内存的哪个角落，那么在生成的 .o 机器码中，这个 “目标内存地址字段” 到底该填什么？

3. 现场还原：全零占位符 vs 符号表核销

为了彻底看清静态链接器是如何缝合软件工程断层的，我们直接用一个最纯粹的工业级案例进行二进制底层的全量对账。

假设我们的工程包含两个源文件：main.c（主程序）与 add.c（数学基础库）。在 main.c 内部，我们跨文件调用了一个外部函数 my_add。当我们单独编译主程序，执行 gcc -c main.c -o main.o 生成二进制半成品时，由于 main.o 此时并不知道 add.c 的存在，它是一座彻底孤立的二进制孤岛。

现在，我们动用反汇编重武器 objdump -d main.o 来强行窥探它的机器码肉身。

a. 二进制机器码深度解密

1. 链接前：惊悚的孤岛“假地址白条”现场

0000000000000000 <main>:
   0:   55                      push   %rbp
   1:   48 89 e5                mov    %rsp,%rbp
   4:   e8 00 00 00 00          callq  9 <main+0x9>  🚨 惊悚的全零“假地址白条”！
   9:   b8 00 00 00 00          mov    $0x0,%eax

请死死钉住反汇编代码的第 4 行核心指令：4: e8 00 00 00 00 callq 9 <main+0x9>。我们需要将其拆解到字节级别：

• e8：这是 CPU 指令集架构（ISA）里严格规定的相对跳转 call 指令的操作码（Opcode）。CPU 硬件电路只要读到 e8，就知道要发生函数跳转，且跳转目标采用硬件电路中的 程序计数器相对寻址（PC-Relative Addressing） 模式。
• 00 00 00 00：紧跟在操作码后面的 4 字节数据，就是编译器在束手无策时写下的全零占位符（假地址白条）。

❓ 深度死磕：为什么反汇编会显示 9 <main+0x9>？每个未链接的函数都这样吗？
答案是：是的！所有未链接的相对跳转指令在反汇编时，都会呈现这种极其诡异的“指向下一条指令起点”的假象。
这是由 CPU 硬件流水线的解码机制锁死的。在 x86-64 架构下，相对跳转的硬件电路计算公式为：

$$\text{目标指令指针}=\text{下一条指令指针}+\text{指令内相对偏移量}$$

① 当 CPU 的执行流走到虚拟偏置为 4 的 callq 指令时，由于该指令自身的长度是 5 字节（1 字节的 e8 + 4 字节的动态数据空间），CPU 内部的程序计数器（RIP 寄存器）会自动全速向前推进，指向下一条指令的开头，即虚拟偏置为 9（$4+5=9$）的 mov 指令。此时，$\text{下一条指令指针}=9$。
② 由于此时还没链接，编译器填入的 $\text{指令内相对偏移量}$ 是全零的 00 00 00 00。
③ 硬件加法器开始无脑算账：

$$\text{目标指令指针}=9+0=9$$

反汇编器完全遵循硬件的死板算式，算出来目标地址是 9，而偏置 9 刚好处于 main 函数大院内部正数第 9 个字节的位置，因此便打印出了 9 <main+0x9>。这根本不是真的要跳转到这里，这只是编译器为了确保指令流长度严格对齐、铁轨不错位而施展的缓兵之计。

2. 链接前的“生死簿”状态：嗷嗷待哺的 UND 幽灵

编译器在机器码里打了全零的白条后，为了不让这个 Bug 遗失，它会在 main.o 内部的账本——符号表（Symbol Table）中，将这个历史遗留悬案如实记录下来。

在 ELF 文件的底层，符号表是一个由结构体 Elf64_Sym 构成的数组，每一个导入或导出的符号都会在这里登记造册：

typedef struct {
    Elf64_Word    st_name;  /* 符号名在字符串表中的偏移 */
    unsigned char st_info;  /* 符号类型与绑定属性（如全局/局部） */
    unsigned char st_other; /* 隐形属性 */
    Elf64_Half    st_shndx; /* 🚨 核心指标：符号肉身所在的节区索引（对应 Ndx） */
    Elf64_Addr    st_value; /* 🚨 符号值：ET_REL 常为节内偏移；ET_EXEC/ET_DYN 常为虚拟值 */
    Elf64_Xword   st_size;  /* 符号霸占的空间体积 */
} Elf64_Sym;

如果我们呼叫 readelf -s main.o 去审查链接前的符号表状态：

Symbol table '.symtab' contains 11 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
    10: 0000000000000000     0 NOTYPE  GLOBAL DEFAULT  UND my_add  🚨 欠债铁证

• Value: 0000000000000000（对应 st_value）：这里的 my_add 是 UND 外部符号，所以它在当前 ET_REL .o 中没有本地定义值，常见显示为 0；不能把所有 .o 符号值都理解成“绝对虚拟地址”。
• Ndx: UND（对应 st_shndx）：这是全场最致命的债务标志！ UND 代表 Undefined（未定义），在底层它的结构体变量被赋值为了 SHN_UNDEF（0）。它向后方的链接器发出了最高级别的求救信号：“本文件极度渴望调用 my_add，但我翻遍了自己的二进制肉身也没找到实现。我把它塞进了【缺货清单（集合 U）】里，链接时谁不帮我核销，我就让整个程序编译崩溃！”

3. 链接后：白条抹杀与全面变现

现在，我们施展链接魔法，将孤岛合并，统一呼叫静态链接器：gcc main.o add.o -o main。链接成功大获全胜后，我们再次调用重武器 objdump -d main 去审查成品可执行文件中的同一个位置：

0000000000401130 <main>:
  401130:   55                      push   %rbp
  401131:   48 89 e5                mov    %rsp,%rbp
  401134:   e8 27 00 00 00          callq  401160 <my_add>  ✅ 白条被硬核修正！
  401139:   b8 00 00 00 00          mov    $0x0,%eax

⚙️ 硬件级机器码精密对账：

看清第 401134 行那层脱胎换骨的变化！原本虚无死锁的 00 00 00 00 被彻底剥离，取而代之的是白纸黑字的硬核机器码：27 00 00 00。

我们以物理 CPU 的解码逻辑来反向核销一遍：
① CPU 执行到 401134 处的 callq。该指令长度为 5 字节，执行时指令指针自动递增指向下一条指令的开头，即 401139（$0x401134+5=0x401139$）。因此，$\text{下一条指令指针}=0x401139$。

② 此时，指令里的数据地带已经被链接器改写成了小端序的 27 00 00 00，转换成十六进制真身为 $0x00000027$。

③ 硬件加法器起算：

$$\text{目标指令指针}=0x401139+0x00000027=0x401160$$

指针不偏不倚，精准、完美地降落在了右侧提示的目标绝对地址 0x401160 上，那里赫然躺着从 add.o 里合并过来的 my_add 函数的真实二进制机器指令段！

4. 链接后的“生死簿”状态：合法居民的永恒坐标

白条被修正的底气，来源于最终成品中那张全量核销完毕的符号表。我们再次呼叫 readelf -s main 审查最终成品的生死簿：

Symbol table '.symtab' contains 68 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
    52: 0000000000401160    23 FUNC    GLOBAL DEFAULT   13 my_add  ✅ 身份大转正

• Value: 0000000000401160：在这个非 PIE ET_EXEC 示例中，my_add 已经得到链接后的虚拟地址值 0x401160。若是 PIE/ET_DYN，运行时实际地址还要结合装载基址。
• Ndx: 13：原本代表死锁欠债的 UND 彻底灰飞烟灭，变成了数字 13。这代表链接器顺着资产大清单，将该函数的二进制肉身无缝安置在了最终 ELF 文件的第 13 号节（即 .text 正文代码节） 内部！符号账目彻底收支平衡。

b. 静态链接的幕后大缝合机制

静态链接器 ld 在后台为了完成上面这场惊天逆转，在二进制层面主要依靠两场精密的外科手术：

1. 节区合并与虚拟地址分配（文官整队）

链接器将输入的各个 .o 文件当成零散的积木盒子，读取它们的节头、符号和重定位信息，再依据链接脚本与布局规则把输入 Section 组织到输出 Section/Segment 中。可以直观理解为多个 .text 输入节被安排进最终的代码区域，但这不是“在物理磁盘上直接把原文件首尾粘贴”这么简单。

接着 ，链接器依据平坦内存模型模版，为这块大代码段下拨未来的虚拟内存起跑线基地址（如 0x400000）。一旦这个大底座的地址定下来，由于每个函数在大代码段里的相对位移在第一轮拼接完成时就已经彻底锁死，链接器便能在瞬间通盘算出所有函数的运行时虚拟绝对坐标（如算出 my_add 门牌号为 0x401160），并将其写满符号表总站。

2. 符号重定位（武官精准修复修正单）

算清了目标值后，链接器又是怎么知道该去输出内容中的哪一个字节位置修正那段占位字段呢？

答案是：靠编译器在编译期精心埋下的“外科手术修正单”——重定位节（.rela.text）。

在底层，每一处对外部符号的调用，都会在 .rela.text 中产生一个结构体为 Elf64_Rela 的对账单项：

typedef struct {
    Elf64_Addr   r_offset; /* 🚨 挨刀位置：需要被改写的当前节内字节偏移量 */
    Elf64_Xword  r_info;   /* 符号表索引以及重定位类型（如 R_X86_64_PC32） */
    Elf64_Sxword r_addend; /* 🚨 修正因子：常数调整项（在相对寻址中通常为 -4） */
} Elf64_Rela;

在单独编译 main.o 时，编译器只要写下一张白条，就会在这里实名登记一行修正单。我们可以通过 readelf -r main.o 强行拦截这张单据：

Relocation section '.rela.text' at offset 0x2b8 contains 1 entries:
  Offset          Info           Type           Sym. Value    Sym. Name + Addend
000000000006  000a00000002 R_X86_64_PC32     0000000000000000 my_add - 4

• Offset: 000000000006（对应 r_offset）：精准举报！告诉链接器，main.o 代码节从第 6 个字节位置开始（正好对应 e8 机器码屁股后面那 4 个全零字节的起点），躺着当年打下的假地址。
• Type: R_X86_64_PC32：锁死硬件修正计算的电路规矩。PC32 代表这是一个基于程序计数器的 32 位相对位移重定位，必须使用减法电路。
• Addend: -4（对应 r_addend 修正因子）：因为相对寻址要扣除 callq 指令自身占用的 5 字节长度，而重定位挨刀的位置距离下一条指令开头刚好还差 4 个字节的空间（即存放偏移量数据自身的 4 字节空间）。为了抹平这部分硬件电路的位移损耗，编译器提前写下 -4 作为修正因子。

链接器在第二轮扫描中拿着这张修正单，用指针直接空降到磁盘文件的指定字节下标处，反向套用终极重定位公式进行就地改写：

$$\text{指令内相对偏移量}=\text{目标函数虚拟内存地址}-\text{下一条指令虚拟内存地址}$$

我们将已知数据带入该公式核销：

$$\text{下一条指令虚拟内存地址}=\text{挨刀位置的虚拟内存地址}-\text{修正因子}$$

$$\text{指令内相对偏移量}=\text{目标函数虚拟内存地址}+\text{修正因子}-\text{挨刀位置的虚拟内存地址}$$

$$\text{指令内相对偏移量}=0x401160+(-4)-0x401134=0x00000027$$

链接器计算得出结果为 0x27。随后，它把 0x27 按对应重定位字段的宽度和字节序写入输出机器码位置，例如拆成 4 字节小端序 27 00 00 00，替换原来的占位字段。

这就是静态链接的核心：链接器在构建期选择并组织输入目标文件/静态库成员，完成符号解析、节布局与重定位，把需要在构建期确定的引用写成最终机器码或数据，从而生成可以被加载器执行的 ELF。

编译器把一个源文件生成目标文件 .o 时，会建立符号表 .symtab，记录本文件中需要参与链接的符号，例如已定义的全局函数/全局变量，以及当前文件引用但没有定义的外部函数/变量；对于后者，符号表中将其标记为 UND（未定义）。与此同时，只要代码或数据中存在一个暂时无法确定最终地址的位置，例如 call my_add 中还不知道 my_add 最终地址是多少，编译器就在重定位表 .rela.text/.rela.data 中记录：“目标文件的哪个位置需要修改、它引用的是哪个符号、采用什么重定位方式”。链接时，链接器先把多个 .o 的符号表综合起来，为每个 UND 符号寻找其他目标文件或库中对应的已定义符号，然后确定各段和各符号最终地址，再按照重定位表逐项把这些最终地址或偏移量写回机器指令/数据中；如果是静态链接且成功解析，最终可执行文件中这些符号就不再是 UND，而成为已经确定地址的符号；如果是动态链接的外部函数（如 printf），则它在可执行文件的动态符号表中仍可能保持 UND，由动态链接器在程序装载/运行时通过动态重定位、GOT/PLT 等机制完成最终绑定。

补充：加载器和加载

1. 核心定义：用一句话看清本质

在 Linux 宇宙中，加载是“动作/全生命周期阶段”，而加载器是执行这个动作的“幕后工具人”。

什么是加载（Loading）？

加载是一个二进制资产变现的过程。它的本质是操作系统内核将磁盘上冰冷、静止的静态可执行文件（ELF 文件），平铺并映射到进程虚拟地址空间中，把“死”的代码文件激活为“活”的内存进程。

什么是加载器（Loader）？

从流程上看，ELF 启动涉及两类角色：内核 ELF 加载逻辑负责识别 ELF、建立进程虚拟内存映射并准备初始用户态上下文；如果存在 PT_INTERP，还会装入指定的用户态动态解释器/动态链接器（如 ld-linux-x86-64.so.2）。动态链接器不是内核的一部分，而是随后在用户态完成共享库装载、符号解析和重定位。

2. 深度拆解：加载器究竟在干什么？

当你在终端敲下 ./main 并按下回车，加载器就会瞬间苏醒。它是一个极其功利且死板的武官，进城圈地只遵循三步硬核微操：

第一步：拆快递面单，验证合法居民身份

加载器冲进磁盘，一把抓取可执行文件的前 64 字节（ELF Header）。它先核对前四个字节的魔数是不是 7f 45 4c 46（即 \x7fELF），确认这是合法居民后，立马抠出两个核心暗号：

• e_entry：程序点火起跑线的虚拟绝对坐标。
• e_phoff：施工图纸（程序头表）在磁盘文件里的位置。

第二步：按图索骥，疯狂拉起虚拟警戒线（圈地）

加载器顺着坐标找到程序头表（Program Header Table）。它完全不看具体的业务逻辑，只寻找类型为 PT_LOAD 的硬件大段。

根据图纸上的硬件大段描述，加载器连夜在进程的虚拟内存大版图上划分领地（在内核拉起多个 vm_area_struct 警戒线）：

• 读到代码段 $\to$ 圈出只读、可执行（R X）的正文代码区。
• 读到数据段 $\to$ 圈出可读、可写、不准执行（R W）的全局数据区。

第三步：劫持 CPU 寄存器，点火放行

圈地完毕后，加载器在内核栈里拉起一个硬件上下文账本（pt_regs），强行对 CPU 实施外科手术式的寄存器劫持：

• 最终准备用户态入口：静态 ELF 通常进入主程序 e_entry；动态 ELF 若有 PT_INTERP，先进入解释器的入口，之后再由动态链接器转交到主程序入口。
• 随着特权级从内核态（Ring 0）坍塌回用户态（Ring 3），物理 CPU 顺着 RIP 的引线当场全速飙车，程序正式跑飞！

3. 极客常识：加载过程的“神级瘦身哲学”

很多人以为加载就是用类似 memcpy 的粗暴手段，把磁盘上几十兆的二进制机器码一把全量复制、死死塞进物理内存条（RAM）里。大错特错！

Linux 加载器玩的是极其高级的“空手套白狼”——按需分页加载（Lazy Loading）：

• 启动时：以建映射为主，不会把整个 ELF 一次性全部拷进 RAM。内核先根据 Program Header 建立文件映射/匿名区、用户栈等；具体哪些页在这一阶段已经驻留，取决于访问、预取、页缓存和实现细节，不能绝对说“连一字节都没有”。
• 运行期：踩空了，再给钱。当 CPU 指针降落、准备抓取第一条指令时，硬件 MMU 一查，发现物理内存里根本没货，当场爆发缺页异常（#PF 异常）。
• 缺页处理：当访问到尚未建立有效物理映射的文件页时，内核缺页处理路径会根据 VMA 和文件偏移查找页缓存；若数据不在内存，再由文件系统/存储栈把相应页面读入缓存并建立页表映射。常见基础页大小是 4 KiB，但也可能使用其他页大小/大页；并不能把每次缺页都固定描述成“DMA 从磁盘精准搬 4KB”。

程序就像是在看电影，加载器并不是把整盘胶卷全洗出来，而是 CPU 看到哪一帧，加载器才把对应的那一帧胶卷从磁盘拉进物理内存！

📝 动静态全景对账防线：编译器、链接器、加载器的生死交接

为了让你彻底理顺它们的关系，我们用最后这张极度 Scannable 的账单，锁死这几大体系在整个软件生命周期里的生态站位：

角色大名	它是干什么的	它的生命周期	它最关心 ELF 的什么地方	深度大白话
编译器 (Compiler)	将 C/C++ 源码经过预处理、编译、汇编生成可重定位目标文件。	编译期 (gcc -c)	代码/数据 Section、符号与重定位信息。	“零件制造厂”。对当前编译单元不能最终确定的地址引用，留下占位字段/加数与重定位记录。
静态链接器 / 链接编辑器 (Linker/ld)	负责符号解析、输入节到输出节/段的布局、重定位，并生成最终 ELF。	链接期 (gcc *.o -o main)	Section、符号表、重定位表、链接脚本等。	“蓝图总设计师”。生成执行视图所需的 Program Header 等内容，但不负责运行时真正建立进程物理内存映射。
加载器 (Loader)	前线治安的武官。负责依托链接器画好的施工图，去虚拟内存拉警戒线，通过缺页异常将资产变现。	运行期 (敲下 ./main 回车的一瞬间)	程序头表 (Program Header Table)、ELF 文件头。	“连夜圈地的施工队”。只认硬核的硬件访问权限，建账后劫持 CPU 指针引发硬件点火，驱使程序按需滑行。

补充：静态链接的真相，它不是“抄作业”，而是“精准偷零件”

1. 前置情景：你得自己攒一台“超级电脑”

假设你要组装一台顶级电脑（最终的可执行文件）。

你手边有一张配置单（缺货清单），上面写着：“我需要：一个CPU（main函数）、一张显卡（add函数）、一套水冷（printf）。”

你来到一个巨大的零件仓库（静态库 libc.a）。

很多人的误区：以为链接器是“仓库搬运工”，会把这个仓库里的货（整个 .a 文件）全部搬到你家里。
现实中的真相：链接器是个“铁公鸡”，它只拿配置单上写了的东西。

2. 第一层真相（基础模式）：按“大箱子”拿货

仓库里的货不是散装的，它们被装在无数个大纸箱里。每个纸箱就是一个 .o 文件。

• 你翻看仓库的门口公告栏（符号表索引），上面写着：
  • “显卡（add函数）”放在 “1号箱（add.o）” 里。
  • “声卡（sound函数）”放在 “2号箱（sound.o）” 里。
• 链接器（领料员）只看你的配置单。单子上没写要“声卡”，所以 2号箱（sound.o）碰都不碰，直接扔在仓库吃灰。
• 链接器抱起 1号箱（add.o） 就走。

问题来了：虽然你只想要箱子里那张“显卡”，但链接器在基础模式下，会把这个纸箱里塞的所有杂物（比如箱子里附带的螺丝刀、扎带等无关函数）全部搬回你家里。

结论（基础版）：静态链接确实不是把整个巨无霸仓库搬走，而是只挑含有“所需零件”的那几个纸箱（.o）搬走。但缺点是，只要这个箱子被选中，里面的垃圾（未用代码）也会被顺带捎上。

3. 第二层真相（工业级神级模式）：把“大箱子”拆成“小药丸”

为了解决“搬一个箱子带回一堆垃圾”的问题，现代顶级装修队想了个绝招。

编译的时候，他们先给仓库管理员（编译器）下一道死命令（-ffunction-sections）：

“不许把东西打包成大纸箱！给我把每一样零件都单独装进一个独立的小密封袋里！”

于是，add.o这个大箱子不存在了。取而代之的是：

• 一个叫 add 的密封袋（里面只有显卡）。
• 一个叫 unused_tool 的密封袋（里面只有多余的扳手）。

这时候，链接器（领料员）再次拿着配置单进场。它不再是粗鲁地抱走整个大箱子，而是拿起一把剪刀（--gc-sections，即垃圾回收）。

• 它看到配置单上需要“显卡”，就从货架上精准地撕下那个叫 add 的密封袋。
• 它发现配置单上根本没提“扳手”，直接把那个叫 unused_tool 的密封袋当场丢进垃圾桶烧掉。

结论：现代静态链接在高级模式下，确实是只把 .o 文件内部有用的一小部分机器码（比如单独一个函数）截取出来，像做外科手术一样精准切走，无关的部分（哪怕和有用函数在同一个源码文件里）全部被当作垃圾抛弃！

4. 第三层后续：拿回来的零件全是“坏”的，得修

零件（机器码碎片）虽然精准拿回来了，但有一个致命问题：这些零件上的螺丝孔位置全是错的！

• 因为编译器在造这个零件时，根本不知道它未来会被放在你家电脑机箱的哪个角落。
• 例如，零件上写着“请把螺丝拧在偏移 0x10 处”，但因为你家机箱比预想的大，这个偏移应该改成 0x110。

怎么办？这时候，重定位表 登场了。
这表就是一张 “钻孔修改说明书”。上面精准画着：

“注意！在这个零件（.text）从开头数第 64 毫米的地方，有个错误的孔。请领料员（链接器）根据我家最终的实际布局，用电动螺丝刀把这个孔重新钻到正确的位置！”

链接器照着这张表，叮叮当当把拿回来的所有零件统统修正，让它们能完美适配新家。

5. 终极收尾：熔铸成一个全新的“铁疙瘩”

这些被精准切下、修正完毕的零件，最终不是简单地用胶水粘在你家旧墙上。

链接器会干一件极其霸道的事：它把你原来房子的图纸（main.o）和刚切下来的零件（add碎片），全部扔进一个高温熔炉里。
它们被彻底熔化、重新浇筑，最终凝成一坨全新的、独立完整的、铁板一块的大铁疙瘩（全新的 ELF 可执行文件）。

这块铁疙瘩里：

• 代码段全部排列整齐，没有缝隙。
• 数据段紧密跟随。
• 最后，链接器还给它配上了 “入住导航图”（程序头表 Program Header），告诉未来的操作系统：“嘿，加载我的时候，这段放这里，那段放那里！”

最后，用一句话把这几层意思钉死在你脑子里：

• 基础认知：静态链接不是拷贝整个几百兆的库文件，它只挑包含所需零件的那几个 .o 箱子。
• 高手认知：配合高级编译选项后，链接器甚至不要整个箱子，它只从箱子里精准撕下需要的那一小块函数代码，其余当场丢弃。
• 修整与交付：撕下来的碎片地址全是错的，靠重定位表修正；最后全部扔进熔炉铸造出一块全新的、独立的小铁块（可执行文件）。

6.静态链接的库代码一定在代码区？

静态链接时，静态库 .a 只是多个 .o 的归档，链接器会先按未解析符号提取需要的成员 .o，再把这些 .o 中保留下来的各类 Section 按属性重新组织进最终 ELF，而不是全部塞进“代码区”：函数的机器指令通常进入 .text 等可执行代码区域，字符串和只读常量进入 .rodata，已初始化的全局/静态变量进入 .data，未初始化的全局/静态变量进入 .bss；若启用 --gc-sections，未使用的节还可能被删除；只有在嵌入式 RAM 执行、JIT、自修改代码等特殊场景下，机器指令才可能被放到或搬到非传统 .text 的可执行内存区域，因此应理解为：静态库被链接后会按照“代码、只读数据、可写数据”等属性分流到最终 ELF 的不同区域，而不是静态库代码整体进入代码区。

6-2 动态链接的运行时决议与 PLT/GOT 终极黑幕

如果说静态链接的哲学是“宁可流血，也要在出发前全量买断、死锁变数”，那么动态链接的哲学则是一场极具现代感的“高维空间租赁与共享主义”。

正如前文所讨论的，多个不同的静态可执行文件若各自嵌入同一库实现，会造成磁盘内容重复，并减少跨不同可执行文件共享同一库文件页的机会；库升级后还需要相关程序重新链接/发布。计算机科学家们为了斩断这双重枷锁，在二进制和运行期层面进行了一场更为惊险的颠覆——将链接的终极核销动作，向后推迟到了程序跑起来的最后一毫秒（运行期）。

当程序采用普通共享库动态链接时，最终产出的主可执行文件通常不会包含所依赖共享库函数的实现机器码副本；它会记录共享库依赖、动态符号和动态重定位等元数据。需要注意，链接器仍会加入 PLT 等自身生成的跳板代码，且某些优化/静态对象混合链接会让最终文件同时含有其他本地实现。

下面，我们彻底扒光动态链接的底裤，死磕它是如何在内存中施展“乾坤大挪移”，让千万个不同进程安全共享同一份二进制肉身的。

补充：动态链接的只是外部的c标准库或者第三方库等，main函数内部调用的其他.o中的函数仍然是静态的

这种“直接输入的目标文件 + 共享库依赖并存”的构建方式非常常见，可以把它理解成一种静态对象合入 + 共享库动态依赖并存的混合链接结果。

很多初学者容易陷入二元对立的误区，以为一个程序要么是全量静态链接（体积暴增百倍），要么是全量动态链接。实际上，在工业界标准编译命令（如 gcc main.o tools.o -lmystdio -o main）的幕后，链接器 ld 执行的正是一场本地肉身静态缝合、外部接口动态租赁的混合大对账。

我们直接用二进制的物理视距来给这两种成分进行全量核销：

1. 直接输入的本地 .o：在最终链接阶段被组织进输出 ELF

主程序 main.o 和你亲手写的其他本地目标文件（如 tools.o、utils.o），它们在链接阶段流淌的是纯粹的静态链接血液。

• 输出布局：链接器处理直接输入的 main.o、tools.o 等目标文件，把需要保留的输入节按链接脚本组织到最终 ELF 中，并做符号解析和重定位。
• 节的重新组织：它们的 .text、.data 等输入节会按照输出布局、对齐、合并和垃圾回收规则进入最终 ELF 的相应输出节；并不是简单地把每个 .o 原样首尾粘贴。
• 可在链接期解决的引用：若 main.o 对 tools.o 中某个定义的引用在链接期可直接确定，链接器会依据重定位类型计算并写入最终所需的位移/地址。示例中可能出现 e8 00 00 00 00 这样的占位形式，但不同架构和重定位类型并不都以全零占位。
• 运行时通常可直接调用：对于链接期已确定且不可被运行时抢占的本地定义，最终可以形成直接/相对调用，不需要动态链接器再解析该调用。若符号具有可抢占语义、采用特定链接选项或工具链优化，具体是否经过 PLT/GOT 仍以反汇编和重定位结果为准。

2. 外部 .so 库：优雅的“动态符号借条”

当链接输入中使用的是共享库（例如通过 -lxxx 搜到 .so，或直接给出某个 .so 路径）时，链接器会为相应依赖生成动态链接信息；共享库自身还可能继续声明其他 DT_NEEDED 依赖。

• 只记录依赖而不复制实现：普通动态链接下，主程序不会把该共享库的函数实现整体复制进来，而是记录依赖、动态符号/重定位等信息。
• 账本埋线：链接器仅仅是在全新生成的 main 头部，为你调用的标准库函数（如 printf）立字据、写借条，并在代码段里拉起 PLT 跳板大院，在数据段里开辟 GOT 盲盒格子。
• 运行期解析/装载：程序启动时，动态链接器按运行期搜索规则找到 DT_NEEDED 依赖并映射所需 PT_LOAD；需要立即处理的重定位会在启动期完成，经典 PLT 懒绑定模式下部分函数绑定可推迟到首次调用。

🔥 工业级混合链接全景外衣：
现代 Linux 宇宙下的可执行程序，本质上是一个‘缝合怪’。你在项目内部亲手写下的全量 .o 碎块，在编译期就已经完成了全量物理复制与机器码硬核改写，它们之间是雷打不动的静态血统，运行时享受硬件直达的超高执行性能；而唯有遇到外部的 C 标准库或第三方 .so 共享库时，程序才会轻装上阵、只留借条，将最终的决议向后推迟给运行期的动态加载器。这种混合链接的艺术，完美平衡了本地业务的极端性能与外部公共轮子的空间共享！

1. 先加载库再加载程序：UND 幽灵的残留悖论

在进入动态链接的底层微操之前，我们必须先破除一个关于程序启动顺序的历史级认知断层。这个断层可以被称为“先加载库再加载程序，但符号依旧未定义”的残留悖论。

要看清这个悖论，我们先还原真实的运行期前线阵地：当你在终端敲下 ./main，Linux 内核的 execve 激活。由于这是一个动态链接程序，内核一扫面单就会发现它根本无法独立滑行。内核会立刻拉起动态链接器（/lib64/ld-linux-x86-64.so.2），而这个大引路人苏醒后的第一件事，就是去磁盘里把程序依赖的全量 .so 动态库（如系统的 libc.so 或你自定义的数学库）率先读取、加载并映射进进程的虚拟内存空间中。

直到所有依赖的动态库都在内存里安家落户了，大引路人才会把指挥权交还，让主程序真正点火起跑。

然而，吊诡的悖论就在这里： 既然在运行期，动态库是在主程序跑代码前就已经率先加载进内存的，为什么我们用系统审计重武器 readelf 去翻阅主程序的磁盘文件时，那些库函数却依然处于一无所有的虚无状态？

1-1 硬核实例对账：将“幽灵”从底层揪出来

为了不纸上谈兵，我们直接用一个最纯粹的工业级实例进行二进制底层的对账。

假设我们写了一份极简的 main.c：

// main.c
#include <stdio.h>

// 声明一个定义在外部动态库 libmymath.so 里的数学函数
extern int my_add(int a, int b);

int main() {
    int res = my_add(5, 3);
    printf("Result: %d\n", res);
    return 0;
}

我们将其执行动态编译，命令链接器去挂载外部的动态库：

$ gcc main.c -L. -lmymath -o main

编译成功大获全胜。现在，我们直接调用 readelf -s main 来全量审查成品可执行文件内部的符号表（Symbol Table）。请死死盯住打印出来的账本现场：

Symbol table '.dynsym' contains 8 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     4: 0000000000000000     0 FUNC    GLOBAL DEFAULT  UND my_add  🚨 铁证！依然是一片虚无的 UND
     6: 0000000000000000     0 FUNC    GLOBAL DEFAULT  UND printf  🚨 系统的标准库函数同样是 UND

符号表底层机器字段死锁

配合我们在符号表章节死磕过的 Elf64_Sym 结构体，我们可以对这行输出进行最无情的拆解：

• Value: 0000000000000000：代表 my_add 这个符号对应的虚拟内存绝对地址是一片死寂的 0。
• Ndx: UND：它的真身是结构体成员 st_shndx 被赋值为了 SHN_UNDEF（0）。

这就是惊悚的现场：明明我们在编译时已经用 -lmymath 明确告诉了链接器这个函数就在动态库里，且运行期这个库也会被先加载，但在最终生成的 main 程序体内部，它对应的门牌号是 0，所在的节区是未定义（UND）。它在文件里就是一个没有肉身的二进制幽灵。

1-2 拨开迷雾：悖论的底层科学真相

为什么会产生这种“先加载库，但文件里依然是 UND”的残留悖论？因为这里隐藏着“磁盘文件视图”与“进程内存视图”的立体割裂。

我们可以将原因总结为以下三大硬核底层逻辑：

① 静态盘片的“绝对冰封”

当你运行 readelf -s main 时，你审计的是ELF 文件中记录的符号表内容，而不是程序运行后动态链接器已经解析出的实时地址状态。
构建期链接器 ld 在链接阶段看到 -lmymath 时，它展现了极致的“偷懒与解耦”哲学。它会对主程序说：“既然你选择动态租赁这个库，那我就绝对不从 libmymath.so 里复制任何一字节的机器码指令到你的文件体内。我只在你的动态符号表（.dynsym）里给你写下一张期房借条，记下它的名字叫 my_add。”
一旦编译结束，可执行文件在磁盘上就被完全冰封，不可再被涂改。因此，无论运行期如何天翻地覆，磁盘文件里的符号永远只能是零地址的 UND。

② 运行期的“时空错位”

动态库确实被动态链接器先加载进了内存的共享映射区，但请注意：动态库被塞进内存时的那个基地址，是由操作系统在运行期随机下发的（ASLR 随机化防御）。
这意味着，每次你双击运行程序，libmymath.so 在内存里的绝对门牌号都在疯狂闪烁和变化（比如第一次在 0x7ffff7a01000，第二次可能就变到了 0x7ffff7c03000）。
磁盘文件是死板、固定的，它怎么可能在编译期就提前预知这个运行期动态大管家临时下发的随机门牌号呢？所以它只能保持 UND。

③ 为什么不直接在加载的第一起跑线抹除 UND？

有人会问：既然动态链接器在主程序跑业务代码前，已经把库加载进内存、算出真实地址了，为什么不直接在启动的那一瞬间，顺手把主程序内存里的那堆 UND 白条全盘改写变现呢？
答案是为了极致的启动性能。
大型程序可能包含很多可动态解析的函数符号。若全部采用立即绑定，会把更多符号解析工作放到启动阶段，可能增加启动开销；lazy binding 的历史动机之一就是把部分函数解析推迟到首次调用。不过现代系统也常因安全性、可预测性等原因使用 -z now/Full RELRO 等立即绑定策略，因此不能把“lazy 一定更好、否则必卡数秒”当成通则。

为了破除这个痛点，动态链接器采取了“只拉库进城，不提前对账”的懒加载策略。它让主程序带着满身的 UND 幽灵符号轻装上阵、直接点火。而至于这些 UND 符号到底在运行期去哪里找门牌号、怎么完成空间跨越，则全盘交由我们下一节要死磕的底层核心大杀器——PLT 与 GOT 二进制双表代理去施展乾坤大挪移！

2. 拓扑空间的跃迁：正文代码区与共享映射区

当我们启动程序时，主程序自身和外部的动态库在内存中的定居点，在地理位置上处于几乎无法逾越的“时空峡谷”两端：

• 南极：进程正文代码区（Text Segment）
  这是主程序（main 所在的全新 ELF 文件体）的落脚点。通常驻扎在虚拟内存的极低地址区间（例如传统的 0x400000 基址附近）。这里是一块硬如钢铁的绝对只读、可执行（R E）区域。
• 赤道峡谷：共享映射区（Memory Mapping Segment）
  这是专门用来挂载动态链接库（.so）的黄金地带。它位于堆（Heap）和栈（Stack）之间那片巨大的无主峡谷中，在 64 位系统下通常盘踞在极高虚拟地址区间（例如以 0x7fff... 开头的万亿级高能坐标区）。

这种大跨度的空间排布，直接催生了 CPU 指令指针（RIP）在运行期的两种截然不同的飞行轨道。

• 内部函数调用：如果主程序调用自己文件内部写的函数，指令指针寄存器（RIP）直接在进程底部的正文代码区（Text Segment）内部进行纯本地的顺畅跳转。
• 外部动态库调用：一旦代码调用了外部动态库函数，CPU 必须瞬间发动空间跃迁，从底部的正文代码区狠狠弹射飞跃到中间的共享映射区，进入 .so 文件的二进制肉身里执行指令，吃完机器码后，再精准返回到原地的正文代码区。

3. 共享主义的极致压榨：多进程单实例与 OS 库管理

想象一个场景：你的电脑上同时开着 100 个命令行终端（100 个 bash 进程）。这 100 个进程，无一例外都要调用 printf 函数在屏幕上显示文字。

• 静态链接的傻办法：如果这 100 个程序都是静态编译的，那么每个程序自己的文件里，都完整地拷贝了一份 printf 的机器码。当这 100 个程序同时跑起来，物理内存里就会有 100 份一模一样的 printf 代码。这纯粹是对宝贵内存的残忍浪费！

• 动态链接的神操作：动态链接只把一份 printf 的机器码（放在 libc.so 里）加载到物理内存中。然后，让这 100 个进程的“视线”全部指向同一块物理内存地址，大家一起共用这一份代码！

这就是本章的核心：如何安全、高效地实现“一份代码，无数进程共享”。

3-1 灵魂与肉身的解耦：课本与草稿纸必须分开

要让 100 个进程共用一份代码，但每个进程又要有自己独立的变量，操作系统必须对动态库（.so）实施 “灵魂（代码）与肉身（数据）”的分离手术。

我们把动态库想象成一本公共课本：

① 灵魂共享区：.text 代码段（课本的印刷内容）

• 这里存的是函数的具体指令（比如 printf 是如何工作的），是只读的。
• 硬件属性：在内存中被标记为 只读 + 可执行（R E）。
• 共享逻辑：既然大家都不准在课本上涂改，那么 100个学生（进程）共用同一本课本（物理内存里的代码页） 是完全安全的，谁也不会影响谁。

② 肉身独占区：.data / .got 数据段（课本附带的作业本）

• 这里存的是全局变量、静态变量的值，以及函数运行需要用到的“临时草稿纸”（比如函数指针的地址）。
• 硬件属性：在内存中被标记为 可读写（RW），不能执行。
• 私有逻辑：既然是作业本，每个学生（进程）就必须拥有自己独立的一本，不能共用。
  • 核心微操（写时复制 COW）：操作系统并没有在一开始就傻乎乎地复制 100 本空作业本。它只是象征性地让大家先共用一本空的。直到某个进程真的要拿起笔在作业本上写字（修改变量）时，内核才会在那一瞬间，偷偷给它复印一本全新的、只属于它自己的作业本。这就叫“写时复制”，极致地节省了内存。

3-2 虚拟内存大合租：操作系统怎么知道“这本书已经拿过了”？

现在问题来了：当第 2 个进程启动，大喊“我要用 libc.so”时，操作系统凭什么知道“这份代码已经加载到内存了，不用再去硬盘上傻乎乎地读一遍”？

答案：操作系统内部有一个“图书管理员”和“藏书架（页缓存）”。

我们把物理内存想象成一个巨大的公共藏书架（Page Cache），硬盘想象成地下仓库。

1. 第 1 个进程（进程 A）来借书：

   • 管理员去地下仓库找到《libc.so》这本书（从磁盘读取）。
   • 管理员把这本书放在公共藏书架的第 3 层（加载到物理内存）。
   • 管理员在借阅证（页表）上记下：“进程 A 的虚拟地址 0xA000 指向藏书架第 3 层”。

2. 第 2 个进程（进程 B）来借同样的书：

   • 管理员一看书名和版次（底层看文件的 身份证 inode）：“咦？这本《libc.so》不是已经放在藏书架第 3 层了吗？”
   • 管理员绝对不去地下仓库（避免重复读取硬盘），直接走向藏书架。
   • 管理员在进程 B 的借阅证（页表）上记下：“进程 B 的虚拟地址 0xB000 也指向藏书架第 3 层”。

结论：操作系统根据文件的“物理身份证（设备号 + inode 号）”来识别“这本书是否已经在架”。只要在架上，后面的进程统统免去读硬盘的耗时操作，直接映射！

3-3 页表借尸还魂：拉起那根虚空的物理指针线

现在，代码（藏书架第 3 层）已经就位了，但进程 A 和进程 B 并不知道对方的“视线”在哪儿。这时候，就是 页表（借阅证） 大显身手的时刻。

每个进程都有自己的专属借阅证（硬件页表）。这张证上记录着：“我的虚拟门牌号，对应到物理藏书架的哪个格子。”

让我们看一眼底层发生的奇迹：

• 进程 A 的视角（虚拟世界）：它以为 printf 函数住在自己家的 0x7ffff7c05000 门牌号。
• 进程 B 的视角（虚拟世界）：它以为 printf 函数住在自己家的 0x7ffff7a01000 门牌号。

两个进程以为的“门牌号”完全不同！ 但是，当 CPU 去执行时，它会查看各自手中的“借阅证（页表）”：

• 进程 A 的页表翻译：0x7ffff7c05000 ——映射到——> 物理内存的 0x10A2B 格子。
• 进程 B 的页表翻译：0x7ffff7a01000 ——映射到——> 物理内存的 0x10A2B 格子。

看到了吗？ 虽然两个进程在各自“虚拟平行宇宙”里的地址不同，但通过页表的折射，CPU 最终都钻进了物理内存中同一个格子（0x10A2B）去取指令执行！

补充：可执行文件里面有所需库的路径？

有，但默认只带“名字”，路径需要你用特殊手段“硬编码”刻进去！

很多同学在遇到 error while loading shared libraries: libxxx.so: cannot open shared object file 报错时，都会疯狂去改环境变量。

为了让你彻底看清这层黑幕，我们直接用机器视图来给可执行文件体内的“路径资产”进行硬核对账。

1. 默认状态：只有“点名清单（名字）”，没有“绝对路径”

在绝大多数常规编译情况下（如 gcc main.c -L. -lmymath -o main），静态链接器 ld 绝对不会把你当前编译时依赖的那个库的绝对路径（比如 /home/mou/project/libmymath.so）写入可执行程序。

它非常死板，仅仅是在可执行文件的 .dynamic（动态链接控制节） 内部，写下一行行极其清爽的“库名借条”。

我们可以直接调用刚才技术加餐里的对账兵器 readelf -d main 来抓包默认状态下的文件肉身：

Dynamic section at offset 0x2de0 contains 27 entries:
  Tag                Type                         Name/Value
  0x0000000000000001 (NEEDED)                     Shared library: [libmymath.so]  🚨 只有名字！
  0x0000000000000001 (NEEDED)                     Shared library: [libc.so.6]      🚨 只有名字！

看清那个 [libmymath.so] 了吗？它只是一个孤零零的字符串文件名，不带任何盘符、任何目录前缀。 这引发了一个常识性的问题：既然文件里默认没有路径，当程序跑起来后，负责带路的动态链接器（ld-linux.so）到底去哪里帮你找这个库？

2. 动态加载器的“五步寻宝流”：如果没路径，它怎么找？

当你在终端敲下 ./main 回车，动态链接器率先苏醒。它手里拿着上面那张只有名字的 NEEDED 借条，必须在内存点火前，严格按照以下金字塔型的优先级顺序，在整个操作系统的硬盘老巢里大面积搜寻这个名字：

• 搜索项之一：环境变量 LD_LIBRARY_PATH
  对普通、非 secure-execution 模式程序，动态链接器会检查 LD_LIBRARY_PATH。但若存在旧式 DT_RPATH 且没有 DT_RUNPATH，其相对顺序会不同；安全执行模式下该环境变量还可能被忽略。
• 后续搜索项：DT_RUNPATH、系统缓存与默认目录
  常见 glibc 搜索逻辑还会考虑对象的 DT_RUNPATH，随后查询 /etc/ld.so.cache，最后再查默认系统目录；ldconfig 根据 /etc/ld.so.conf 及其包含配置等信息更新缓存。ldconfig 并不是“每天晚上自动执行”的固定机制，什么时候更新取决于系统管理/软件包操作。
• 最后再查默认系统库目录
  若前面的规则都没有找到目标，动态链接器会检查该平台的默认库目录。具体可能是 /lib、/usr/lib、/lib64、/usr/lib64，也可能采用 Debian/Ubuntu 常见的 multiarch 子目录；还会受 -z nodefaultlib 等选项影响。最终仍找不到时，程序会报类似 cannot open shared object file 的错误。

3. 高级降维打击：把“私人寻宝地图”死死刻进可执行文件！

“既然每次去系统里现找库这么痛苦，容易因为别人环境没配好而崩溃，我能不能在编译时，把 libmymath.so 的绝对路径直接焊死在可执行文件体内？”

可以把运行期搜索路径写进 ELF 的 RPATH / RUNPATH，这是一种常见部署手段。

当你编译程序时，给 GCC 传入一枚高权限的链接器秘密参数 -Wl,-rpath=：

强行把 /opt/my_secret_libs 这个私人路径刻进 main 的骨肉里
$ gcc main.c -Wl,-rpath=/opt/my_secret_libs -L. -lmymath -o main

编译成功后，我们再次动用 readelf -d main 去强行拦截它的雷达信号。请死死钉住那行最新变现出来的硬核字段：

Dynamic section at offset 0x2de0 contains 28 entries:
  Tag                Type                         Name/Value
  0x0000000000000001 (NEEDED)                     Shared library: [libmymath.so]
  0x000000000000001d (RUNPATH)                    Library runpath: [/opt/my_secret_libs] 🚨 私人地图现身！

⚙️ 二进制层面的绝对死锁：

看到那个 (RUNPATH) 标签了吗？它会成为动态链接器的一个运行期搜索来源。对普通 glibc 场景，DT_RUNPATH 一般晚于 LD_LIBRARY_PATH、早于 /etc/ld.so.cache 和默认目录；旧式 DT_RPATH 的规则不同。

当用户执行 ./main 时，动态链接器会按自己的搜索规则处理 NEEDED 依赖；轮到 RUNPATH 时，会在 /opt/my_secret_libs 中查找相应共享库。找到后将库的可加载段映射进进程地址空间，并完成必要的动态重定位；外部函数可能通过 GOT/PLT 立即绑定或延迟绑定。

总结：

通常 DT_NEEDED 记录共享库的名字（常见是 SONAME），而 -Wl,-rpath=... 可以把运行期搜索路径记录为 RPATH/RUNPATH。这样能减少对全局环境变量的依赖，但它并不能保证程序“搬到任何 Linux 服务器都一定能运行”，因为 ABI、架构、库版本、解释器路径等仍要兼容。

4. 动态链接器率先苏醒：底层硬核执行时序

4-1 一个根本矛盾：主程序天生“半身不遂”

你需要先理解一个硬核前提：

当你用 gcc 编译一个动态链接的可执行文件（默认情况）时，这个文件内部的机器码里，藏着大量 “地址占位符”。例如，调用 printf 的那条 call 指令，后面的目标地址通常被编译器填成了 0 或某个临时的假偏移。

这意味着：如果操作系统把 CPU 的指令指针（RIP）直接丢给主程序的 _start 入口，CPU 执行到第一条调用外部库的指令时，会因为拿到一个错误的地址而立刻崩溃（段错误）。

主程序自己没有能力去填这些空。它只是一堆躺在磁盘上的死数据。

结论：在主程序被执行前，必须有一个外部代理先进入内存，把所有“地址白条”兑换成“真实现金”。否则程序跑不起来。

4-2 内核的强制安排：PT_INTERP 截胡

操作系统内核（Linux）在加载 ELF 可执行文件时，会严格按照 ELF 文件头里的 Program Header Table 去安排内存布局。

关键动作：
在动态链接的 ELF 文件中，存在一个类型为 PT_INTERP 的条目。它里面只存储了一个字符串，比如 /lib64/ld-linux-x86-64.so.2。这个字符串指定了动态链接器在磁盘上的路径。

内核在执行 execve 系统调用的最后阶段，会做这样一件事：

1. 检查 ELF 是否有 PT_INTERP。
2. 如果有，内核绝不把 CPU 控制权交给主程序的入口点（e_entry），而是：
   • 把 PT_INTERP 指向的这个动态链接器文件（ld.so）也加载进内存。
   • 将 CPU 的初始指令指针（RIP）直接设置为动态链接器的入口地址（即 ld.so 的 _start）。

逻辑链：内核完成了文件加载后，它眼里没有“主程序优先”这个概念，只有“谁是指定的入口点，我就把 CPU 交给谁”。由于 PT_INTERP 的存在，ld.so 拿到了 CPU 的首次执行权。

4-3 动态链接器的“自举”（Self-Bootstrap）：先把自己救活

现在，动态链接器（ld.so）的代码开始运行了。但它自己也是一个共享库（.so 文件）。

致命困境：
ld.so 本身也是动态链接的。它的代码里也有对 malloc、open、read 等系统库函数的调用，这些调用的地址此时也全是占位符（全零）！

如果 ld.so 一上来就尝试调用 printf 来打印日志，CPU 会立刻因为寻址错误而崩溃。这意味着 ld.so 必须在自己还不能调用任何外部函数的前提下，先把自己身上的“地址白条”给填了。

实现手段（纯底层逻辑）：

动态链接器 ld.so 被内核映射进进程后，它一开始不能依赖 libc 里的 malloc、printf 等普通外部函数，而是先只依靠自己已经能直接执行的代码、栈上的启动信息和必要时直接发起系统调用来完成“自举”：内核跳到 ld.so 的入口后，ld.so 先确定“我实际被加载到了哪个虚拟地址”，也就是求出自己的 load bias/加载基址；然后根据自己 ELF 的动态段找到重定位表，逐项处理那些不需要查找外部符号就能解决的自身重定位，最典型的是 R_X86_64_RELATIVE，其规则可以近似理解为 最终要写入的虚拟地址值 = 实际加载基址 + ELF 中记录的相对值，同时重定位表还会告诉它“这个结果应该写到自己内存中的哪个位置”，于是 ld.so 直接把算出来的虚拟地址写回 GOT、全局指针等需要修正的位置；这样，它自己代码中原本“基于编译时相对布局、但实际加载地址尚未确定”的引用就被修正了。完成最基本的自重定位后，ld.so 才具备更完整的运行能力，随后再去解析主程序和其他 .so 的符号、加载依赖库、处理普通重定位，最后把控制权交给程序入口。 这里修正的是虚拟地址，不是物理地址，而且也不是简单地“把全零占位符全部填上”。

4-4 处理主程序与依赖库：终极补全

自举成功后，动态链接器从“瘫痪”状态苏醒，开始执行它的本职工作：

1. 解析主程序的动态段：它读取主程序 ELF 中的 .dynamic 段，拿到主程序的依赖库列表（如 NEEDED 条目指向 libc.so.6）。
2. 加载依赖库：调用 mmap 等系统调用，将这些依赖库从磁盘加载到进程的虚拟地址空间（此时只是建立了虚拟地址映射，实际物理页按需加载）。
3. 全局符号解析与重定位：遍历主程序和所有依赖库的重定位表。
   • 对于每个需要修正的条目（如 printf），动态链接器在已加载的所有依赖库的符号表中查找 printf 的真实运行时地址。
   • 找到后，把这个真实地址写入主程序的全局偏移表（GOT） 或过程链接表（PLT）对应的槽位中。

注意（懒绑定）：这一步通常不会把主程序调用的上千个函数全部填完，而是只填那些启用了 BIND_NOW 的条目。默认情况下，动态链接器会把函数地址填入 PLT 的“解析桩”，等到 CPU 第一次执行到该函数时，再由 PLT 桩回调动态链接器进行即时解析（Lazy Binding）。但无论哪种模式，核心逻辑是：动态链接器掌握了所有地址的最终解释权，并负责将它们写入正确的位置。

4-5 最终移交：把 CPU 交给主程序的 _start

所有必要的重定位完成后，动态链接器的工作进入尾声。它的最后一段代码会执行一个绝对跳转指令：

• 它从主程序 ELF 头部的 e_entry 字段读取主程序的入口地址（对于典型的 C 程序，这是 _start，它属于 crt1.o，用于设置 argc/argv 并最终调用 main）。
• 把这个地址写入一个寄存器（如 x86-64 下的 rax），然后执行 jmp *rax 或 retq（视具体栈布局而定）。

这一刻，CPU 的指令指针才首次落到主程序的代码段上。 主程序 _start 开始执行时，它 call 的所有外部函数（如 printf），在 GOT/PLT 表中都已经有了正确的运行时地址，因此程序可以顺利运行，不会再出现“地址白条”导致的崩溃。

总结

顺序	谁在执行	核心动作	为什么必须这样
①	内核	发现 PT_INTERP，加载 ld.so，RIP 指向 ld.so 的 _start。	主程序地址全是占位符，直接跑必崩。
②	动态链接器	纯汇编自举，遍历自身的 .rela.dyn 修正自身地址。	自己也是 .so，不先救活自己，连 malloc 都调不了。
③	动态链接器	加载 libc.so 等依赖，修正主程序的 GOT/PLT 表。	必须把主程序欠的“符号债”还清。
④	动态链接器	jmp 跳转到主程序的 e_entry（_start）。	铺完路，把舞台还给主程序。
⑤	主程序	_start 设置环境，调用 __libc_start_main，最后进入 main。	此时所有外部地址已正确，业务逻辑安心跑。

补充：系统调用是不是外部库

绝对不是一个东西。 这是一个极其致命的认知混淆。

• 外部库函数（如 printf、malloc）：是别人写好的一大坨机器码，存放在硬盘的 libc.so.6 文件里。要执行它，必须先把这坨机器码映射进你的进程空间，然后 CPU 跳过去取指令。如果这个库还没被加载，调用 printf 就会因为找不到地址而崩溃。
• 系统调用（如 syscall 指令）：它是CPU 硬件提供的一条特殊指令（比如 int 0x80 或 syscall）。执行这条指令时，CPU 立刻切掉电源（切换特权级），不再执行用户态的任何代码，而是强行跳转去执行内核（操作系统）内部早已固化的 C 代码。

打个极端比喻：

• 调用外部库 printf 相当于你打了个长途电话给隔壁城市的朋友（需要朋友先开机，即库先加载）。
• 执行系统调用 mmap 相当于你直接伸手按了桌子上的“火警警报器”（内核永远常驻在物理内存里，随叫随到），不需要任何外部朋友帮忙，不依赖任何未加载的 .so 文件。

结论：动态链接器在自举阶段，根本不依赖 libc.so 里的任何函数，它直接使用 CPU 的 syscall 指令去找内核办事（比如 open 打开文件，mmap 映射内存）。所以它不存在“自己没加载完就调用外部库”的死循环。

补充章节：_start 详解——到达 main 之前的四道关卡

〇、先记住一个核心事实

你的程序文件（./main）里确实有一个叫 _start 的入口，但它不是第一个运行的。

在动态链接的情况下，动态链接器（ld-linux.so）先拿 CPU，它干完活后，才跳转到你的 _start，然后你的 _start 再准备参数，最后调用 __libc_start_main，由它最终进入你写的 main 函数。

完整的接力链条是：

内核 → 动态链接器入口 → 主程序 _start → __libc_start_main → 你的 main

下面把每一棒单独拆开。

第一棒：内核（Kernel）—— 圈地、堆栈、塞指针

你敲 ./main 回车 → 触发 execve 系统调用 → 内核的 ELF 加载器接管。

内核做了三件关键的事：

1. 在虚拟地址空间里划地盘：为你的主程序 ./main 和动态链接器 ld-linux.so 分别建立内存映射（只是记账，还没真正读磁盘）。
2. 在用户态栈顶堆好"物资包"：内核把命令行参数（argc、argv 数组指针、envp 环境变量指针）按固定格式，全部压进新进程的用户态栈里。
3. 决定把 CPU 交给谁：
   • 如果是静态链接的程序（没有 PT_INTERP），内核直接读取主程序的 e_entry，把 CPU 的 RIP 指向主程序的 _start。
   • 如果是动态链接的程序（有 PT_INTERP），内核忽略主程序的 e_entry，强制把 CPU 的 RIP 指向动态链接器（ld-linux.so）的入口。

第一棒结论：内核完成了"圈地"和"放物资"，然后把 CPU 交给了动态链接器（动态链接情况下）。

第二棒：动态链接器入口（ld-linux.so 的入口）—— 自举 + 补全地址

动态链接器拿到 CPU 后，它的任务只有两个：

1. 先救自己（自举）：

   • 它自己也是一个 .so 文件，身上也有没填完的地址白条。
   • 在早期阶段，它不能调用任何外部函数（因为那些函数本身还没加载）。
   • 它用纯汇编指令，翻自己的重定位表，把自己的内部地址全部修正，让自己先"活过来"。

2. 再帮主程序擦屁股（加载依赖 + 重定位）：

   • 读取主程序的依赖列表（NEEDED），把 libc.so.6 等库加载进内存。
   • 遍历主程序和依赖库的重定位表，把 printf、malloc 等外部符号的真实运行时地址，填进主程序的 GOT/PLT 表里。
   • （默认启用懒绑定时，部分函数地址延迟到第一次调用时才填，但整体框架在此阶段搭建完成。）

3. 跳转交权：

   • 所有必要的重定位完成后，动态链接器读取主程序 ELF 头里的 e_entry（入口地址，常规 glibc 程序通常是 _start），执行一条跳转指令，把 CPU 交给主程序的 _start。

第二棒结论：动态链接器把自己救活、把主程序的"地址欠债"还清后，跳转给主程序的 _start。

第三棒：主程序的 _start（来自 crt1.o）—— 拿物资、对齐栈、呼叫大总管

现在 CPU 终于站在了主程序的 _start 上。这个 _start 不是你写的，是 GCC 在链接时自动塞进来的一个启动汇编桩（来自 crt1.o 或 Scrt1.o）。

它做的事非常机械，但极其重要：

1. 从栈里取出内核塞的物资：

   • 内核在栈顶放好了 argc（参数个数）、argv（参数字符串指针数组）、envp（环境变量指针数组）。
   • _start 把这些值从栈里弹出，分别放进对应的寄存器（遵循 System V ABI 调用约定）。

2. 对齐栈指针：

   • 按 ABI 规定，调用函数前栈指针必须 16 字节对齐。_start 把栈指针调整好，防止后续函数调用崩溃。

3. 把"析构函数指针"转存好：

   • 动态链接器在交接前，会在某个寄存器里留下一个指向"程序退出时需执行的清理函数"的指针。_start 把这个指针保存到安全位置，等程序结束时用。

4. 跳转到 __libc_start_main：

   • 它把 main 函数的地址、argc、argv、envp 以及刚才保存的析构函数指针等，全部作为参数，调用 __libc_start_main。

第三棒结论：主程序的 _start 不做业务逻辑，它只负责"从栈里捡起内核给的物资 → 按规则装箱 → 呼叫 C 运行时的总管家 __libc_start_main"。

第四棒：__libc_start_main（C 运行时大总管）—— 铺环境、跑构造函数、最终进入 main

__libc_start_main 是 glibc（C 标准库）内部的一个函数。它拿到 _start 传来的所有参数后，做最后几件收尾工作：

1. 完成 C 运行时环境的最后初始化：

   • 比如线程局部存储（TLS）的最终设置、标准 I/O 缓冲区初始化等（部分早期初始化已由动态链接器和内核完成，这里做最后的补齐）。

2. 执行所有"需要在 main 之前运行"的函数：

   • 遍历 .preinit_array、.init_array 等数组，依次调用里面的函数指针。
   • 这意味着：你用 __attribute__((constructor)) 标记的函数，以及 C++ 中全局对象的构造函数，都是在这里被调用的，早于你的 main 执行。

3. 调用你的 main 函数：

   • __libc_start_main 拿着 _start 传过来的 main 函数地址，正式调用 int main(int argc, char *argv[], char *envp[])。
   • 这一刻，CPU 才真正执行到你写在 .c 文件里的第一行代码。

4. 接管 main 的返回值并调用 exit：

   • 你的 main 执行完毕后，返回值回到 __libc_start_main。
   • 它调用 exit 函数，执行之前保存的析构函数、刷新缓冲区、关闭文件，最后通过 _exit 系统调用终止进程。

第四棒结论：__libc_start_main 铺完最后的运行环境、执行完所有"预启动"函数后，才正式调用你的 main。你写的代码，是整个启动链条的最后一环，而不是第一环。

最终总结：完整的启动链条（一张表说清）

顺序	执行者	身份	核心任务	谁把它放进内存的
①	内核加载器	操作系统内核代码	圈虚拟地址空间、塞 argc/argv 到栈、根据 PT_INTERP 决定交权给谁	本身就是内核，常驻内存
②	动态链接器入口	ld-linux.so 的启动代码	自举、加载依赖库、填 GOT/PLT 地址、跳转给主程序 _start	内核根据 PT_INTERP 路径加载
③	主程序 _start	crt1.o 里的汇编桩	从栈取 argc/argv、对齐栈、呼叫 __libc_start_main	GCC 链接时自动塞进主程序 ELF
④	__libc_start_main	glibc 内部的 C 函数	完成 libc 初始化、执行构造函数、调用你的 main、接管返回值并 exit	glibc 库（libc.so）的一部分，由动态链接器加载
⑤	你的 main	你手写的 C/C++ 代码	终于执行你的业务逻辑！	包含在主程序 ELF 中

两个最容易误解的点，最后钉死

• 误解一：“_start 就是第一个运行的代码。”

  • 正解：动态链接下，_start 是第三棒。第一棒是内核，第二棒是动态链接器入口。

• 误解二：“_start 直接调用 main。”

  • 正解：_start 不直接调 main，它调的是 __libc_start_main，由这个大总管再调 main。__libc_start_main 在调用你的 main 之前，还偷偷执行了所有构造函数。

补充章节：谁才是真正的"第一启动人"？

〇、先记住两个完全不同的人（这是所有困惑的根源）

名字	简称	真实身份	活动时间
GNU ld 或 gold 或 lld	构建期链接器	一个开发工具，装在 /usr/bin/ld	编译时运行，跑完就退出
ld-linux.so（如 /lib64/ld-linux-x86-64.so.2）	动态链接器 / 解释器	一个共享库文件，本身也是 .so	运行时被内核加载进内存执行

你可以这样记：

• 构建期的 ld 是建筑设计师——他画图纸（生成 ELF 文件），画完就下班回家了。
• 运行期的 ld-linux.so 是现场监理——房子要住人了，他先进场检查水电（修正地址），检查完再让住户（主程序）进门。

这两个人除了名字里都有"ld"，没有任何关系。 这就是新手最容易踩的坑。

一、构建期（Build-time）：设计师 ld 在干嘛？

你在终端敲：

gcc main.c -o main

这条命令的后半段，GCC 会悄悄调用 /usr/bin/ld（或其他链接器）来做最终链接。这个 ld 的工作是：

1. 把 main.o、libc.a 里的相关部分拼在一起。
2. 计算各个函数在最终文件里的位置。
3. 把能填的地址先填上（静态重定位）。
4. 对于 printf 这种来自共享库的符号，它不填真实地址，只在文件里留下标记：“运行时请动态链接器帮我填”。
5. 生成最终的 ELF 文件 main，然后退出。

关键结论：构建期链接器 ld 是一个命令行工具，它在磁盘上生成 main 文件后，就彻底死掉了。它永远不会出现在运行期的内存里。

二、运行期（Runtime）：敲下 ./main 后发生的四步

第 0 步：内核加载器（Kernel Loader）先醒

你敲回车 → 触发 execve 系统调用 → Linux 内核里的 load_elf_binary() 函数开始工作。

它做的事：

• 读取 main 文件的 ELF 头。
• 检查 Program Header Table。

第 1 步：内核看到 PT_INTERP，做出关键决策

内核在 Program Header 里找有没有 PT_INTERP 类型的条目。

场景A：静态链接的程序（没有 PT_INTERP）

• 内核心想：“这文件啥依赖都没有，自己全包了。”
• 直接读取主程序 ELF 头里的 e_entry（入口地址），把 CPU 的 RIP 指向那里。
• 第一个跑起来的是：主程序自己的 _start。

场景B：动态链接的程序（有 PT_INTERP）

• PT_INTERP 条目里写着一串字符串，比如 " /lib64/ld-linux-x86-64.so.2"。
• 内核心想：“哦，这文件需要别人先来给它打补丁。”
• 内核不理会主程序的 e_entry，而是把这个 ld-linux.so 文件也加载进内存，然后把 CPU 的 RIP 直接指向 ld-linux.so 的入口。

关键结论：在动态链接程序里，第一个拿到 CPU 控制权的不是你的主程序，而是 ld-linux.so（动态链接器）。内核在返回用户态之前，已经把指令指针强行掰向了它。

第 2 步：ld-linux.so 开始干活（运行时动态链接）

动态链接器拿到 CPU 后，依次做：

1. 自举：它自己也是 .so，身上也有未填的地址。它先用纯汇编把自己内部的地址修正一遍（此时不能调用任何外部函数）。
2. 加载依赖：读取主程序里记录的 NEEDED 列表，把 libc.so.6 等库也 mmap 进内存。
3. 符号解析与重定位：遍历主程序和依赖库的重定位表，把 printf 等外部符号的真实运行时地址，填进主程序的 GOT/PLT 表里。
4. 交权：所有必要重定位完成后，它读取主程序的 e_entry（入口地址），跳转过去。

第 3 步：主程序的 _start 终于拿到 CPU

此时主程序 _start 开始执行：

• 设置栈帧、处理 argc/argv。
• 调用 __libc_start_main。
• 最终进入 main 函数。

这时候，main 里调用的所有外部函数（如 printf）的地址都已经正确，程序正常运行。

三、一张表彻底终结这个疑问

时间线	静态链接程序	动态链接程序
构建期	ld 把所有代码打包进一个文件	ld 打包主程序 + 记录依赖 + 写入 PT_INTERP
运行期 - 内核	加载 ELF，直接把 RIP 指向主程序的 _start	加载 ELF，看到 PT_INTERP，强制把 RIP 指向 ld-linux.so
运行期 - 第一个用户态代码	主程序的 _start	动态链接器 ld-linux.so 的入口
运行期 - 后续	直接跑 main	动态链接器完成重定位后，再跳转给主程序的 _start，再进 main

四、把最容易搞混的两句话钉死

• ❌ 错误说法：“程序运行时会启动 ld 链接器。”

  • ✅ 正解：构建期的 ld 是工具，运行时不会启动。运行时负责动态链接的是 ld-linux.so，它是一个共享库文件，被内核强制加载执行。

• ❌ 错误说法：“动态链接程序运行时，先跑 main 再跑动态链接器。”

  • ✅ 正解：恰恰相反。动态链接器在 main 之前就拿到了 CPU。它把路铺平后，才把控制权交给主程序的 _start，然后才进 main。

总结成一句话：
敲下 ./main 后，内核先看文件头。如果是动态链接的，内核直接把执行权交给 ld-linux.so（动态链接器），等它把所有的地址白条都填成真钱后，它才像接力棒一样，把 CPU 交还给主程序的 _start。构建期那个 ld 命令，早在编译完就下班了，跟运行时没有半毛钱关系。

5. 深入底层：动态库加载全流程与地址计算

大前提：我们现在处在什么时间点？

动态链接器（ld-linux.so）已经完成了自举（自己身上的地址白条已用 RELATIVE 方式填好），现在它拥有完整的执行能力，准备加载主程序依赖的共享库（如 libc.so.6）。

第一步：磁盘上的动态库长什么样？（PIC 位置无关代码）

问题：动态库在磁盘上编译时，不知道未来会被加载到内存的哪个基址（ASLR 随机化），那它的机器码里写的地址怎么办？

答案：它不写“绝对地址”，只写“相对偏移”。

• 例如，一条 call printf 指令，在静态程序里可能直接写成 call 0x7f123456（写死绝对地址）。
• 在动态库（-fPIC 编译）里，这条指令被翻译成 call 当前指令的下一条地址 + 2000 字节。

硬件物理事实：
当 CPU 执行到这条指令时，它读取当前 RIP（指令指针）的值，加上机器码里存的偏移量（比如 0x2000），用硬件加法器算出最终要跳转的地址。

关键结论：因为用的是“相对于当前位置”的偏移，无论这个动态库被内核随机扔到哪个基址，这个偏移量永远不会变。所以磁盘上的机器码不需要修改就能直接运行。

顺带澄清：动态库内部函数之间的调用，大部分通过这种“相对偏移”固化，所以不需要重定位。只有那些无法用相对偏移表达的外部符号（如 printf）和全局变量指针，才需要进入重定位表。

第二步：内核把它扔进虚拟内存（ASLR + mmap）

问题：动态链接器怎么让内核把 libc.so.6 加载进来？

答案：动态链接器调用 mmap 系统调用（注意，这是 CPU 的 syscall 指令，直接陷入内核，不是调用 libc 里的函数）。

系统调用和函数调用的区别：

• 函数调用（如 printf）：跳转到另一个用户态的机器码块执行，依赖那个库已经加载。
• 系统调用（如 mmap）：执行 syscall 指令，CPU 直接切换权限跳进内核（操作系统常驻内存的代码），由内核完成操作后返回。不依赖任何用户态库。

内核收到 mmap 请求后做的事：

1. 根据 ASLR 规则，在当前进程的虚拟地址空间里随机挑选一个基址（比如 0x7f8888a00000）。
2. 在进程的 mm_struct 账本里，新建一个 VMA 条目，记录：“这段虚拟地址（从 0x7f8888a00000 到 0x7f8888b00000）对应磁盘上的 /lib64/libc.so.6 文件”。
3. 把选好的基址返回给动态链接器。

关键结论：此时 libc.so.6 还没有真正进入物理内存。内核只是在虚拟地址账本上记了一笔“欠条”，说“这块虚拟地址将来如果被访问，我就去磁盘上读对应的文件页”。这叫按需分页（Demand Paging）。

第三步：动态链接器算出真实虚拟地址

问题：动态链接器拿到了 libc.so.6 的随机基址（比如 0x7f8888a00000），现在怎么知道 printf 函数的具体地址？

答案：查 libc.so.6 文件内部的动态符号表（.dynsym），拿到 printf 在文件内的偏移（比如 0x12345），然后做一道简单的加法：

printf 的运行期虚拟地址 = 随机基址 + 文件内偏移
= 0x7f8888a00000 + 0x12345 = 0x7f8888a12345

这个运算由 CPU 的硬件加法器在一瞬间完成。

关键结论：ASLR 虽然把基址打乱了，但动态链接器通过“内核返回的基址 + 文件内固定偏移”这个公式，永远能算出任何一个符号在当前进程中的准确虚拟地址。

第四步：把地址写入主程序的 GOT 表

问题：地址算出来了，往哪写？为什么不能直接改主程序的 call 指令？

答案：主程序的代码段（.text）在内存中被标记为只读可执行（R E），硬件不允许动态链接器去修改 call 指令后面的机器码。强行去改会触发段错误。

所以动态链接器另辟蹊径：

1. 主程序调用外部函数时，不走“直接 call 地址”，而是走间接跳转：call 指令跳到 GOT（全局偏移表）里的一个格子，然后 CPU 读这个格子里存的地值再去执行。
2. GOT 表位于主程序的数据段（.data），这段内存在加载时被标记为可读写（RW）。
3. 动态链接器拿到 printf 的虚拟地址（0x7f8888a12345）后，遍历主程序的重定位表（.rela.plt），找到一条记录：“请把 printf 的地址，写入 GOT 表的第 4 个格子”。
4. 动态链接器执行一条普通的 mov 汇编指令，把 0x7f8888a12345 写入 GOT 表第 4 个格子。

完成写入后，主程序调用 printf 的路径变为：
call → 跳到 GOT 表第 4 格 → 读到 0x7f8888a12345 → CPU 跳转到该虚拟地址执行 libc.so 里的 printf 机器码。

第五步（运行时）：缺页异常把文件真正拉进物理内存

问题：刚才只是把 0x7f8888a12345 写进了 GOT，但物理内存里真的有 printf 的机器码吗？

答案：这时候还没有。

当 CPU 第一次执行到 call 指令，试图跳转到 0x7f8888a12345 这个虚拟地址去取指令时，MMU（内存管理单元）去查当前进程的页表，发现这个虚拟地址对应的物理页框是空的（无效）。

于是 CPU 硬件自动触发一个“缺页异常（#PF）”，陷入内核。

内核收到这个异常后：

1. 在进程的 VMA 账本里查到：0x7f8888a12345 属于 libc.so.6 文件的映射区域。
2. 计算这个虚拟地址在文件内的偏移量。
3. 去 Page Cache（页面缓存）里找：这个文件页是否已经被其他进程读进物理内存了？
   • 如果是：直接把那个已有的物理页框映射到当前进程的页表里（共享！）。
   • 如果否：从磁盘读取 libc.so.6 的对应文件页，放进物理内存的一个空闲页框，然后建立页表映射。
4. 页表项更新为有效，指向真实的物理页框。
5. 返回用户态，重新执行刚才那条跳转指令。这次 MMU 能正确翻译到物理地址，CPU 成功取到 printf 的机器码并执行。

总结

步骤	执行者	操作	操作对象	结果
① 磁盘准备	编译器（构建期）	把动态库的机器码编译成 “相对偏移” 形式（PIC）	.so 磁盘文件	无论加载到哪个基址，内部相对跳转都能正确运行
② 申请虚拟地址	动态链接器（运行时）	调用 mmap 系统调用（陷入内核）	内核 VMA 账本	内核在虚拟地址空间随机选一个基址，记账后返回
③ 计算符号地址	动态链接器	用 “基址 + 文件内偏移” 算出 printf 的虚拟地址	CPU 加法器	得到 printf 在当前进程中的准确虚拟地址
④ 写入 GOT 表	动态链接器	按重定位表指引，把算出的虚拟地址写入主程序的 GOT 表	主程序的可写数据段	主程序的外调路径就绪（但物理内存还没有）
⑤ 物理加载（首次调用）	CPU + 内核（自动）	跳转时触发 缺页异常 → 内核查 VMA → 从磁盘或 Page Cache 读入物理页	物理内存页框 + 页表	物理内存里有了 printf 的机器码，页表建立映射

补充章节：共享区、页表与内存加载的完整时序

核心结论（请先记住这一句话）

先有虚拟地址空间的"账本"（VMA/共享区记录），后有硬件页表的"物理映射"（PTE）。
内核先把所有映射关系记在软件账本里，等CPU真的去访问某个虚拟地址时，才临时建立页表项把它连到物理内存。

第一步：内核打开 ELF 文件，读取"施工图纸"（Program Header）

你敲回车 → execve 系统调用 → 内核的 ELF 加载器开始工作。

内核打开你的 ./main 文件，读取 ELF 头里的 Program Header Table（程序头表）。这张表是构建期链接器留下的"施工图纸"，上面写着：

段类型	要占多大虚拟空间	对应磁盘文件的哪一段	权限
PT_LOAD（代码）	从虚拟地址 A 到 A+100KB	磁盘文件的第 0~100KB 字节	只读 + 可执行
PT_LOAD（数据）	从虚拟地址 B 到 B+50KB	磁盘文件的第 100KB~150KB 字节	可读写
PT_INTERP	解释器路径字符串	文件里的一段文字	只读

内核拿到这张图纸后，开始画自己的内部账本（VMA，即虚拟内存区域），但不分配物理内存。

第二步：内核在软件账本里"圈地"（建立 VMA/共享区记录）

内核按照图纸，在当前进程的**虚拟地址空间账本（mm_struct）**里，依次创建几条"地契"（VMA 记录）：

地契1（代码段）：

“虚拟地址 0x400000 到 0x401000 这块地，对应磁盘文件 ./main 的第 0~4096 字节。权限：只读+执行。谁要访问这块地，我就去磁盘上找对应数据。”

地契2（数据段）：

“虚拟地址 0x600000 到 0x601000 这块地，对应磁盘文件 ./main 的第 4096~8192 字节。权限：可读写。”

地契3（动态解释器）：

“虚拟地址 0x7f0000000000 到 0x7f0000100000 这块地，对应磁盘文件 /lib64/ld-linux.so.2。权限：只读+执行。”

关键认知：此时这些 VMA 只是内核软件账本里的几行文字。硬件页表里没有任何对应的条目，物理内存里也没有任何数据被加载进来。这叫"虚拟映射已建立，物理驻留尚未发生"。

第三步：内核把 CPU 交给动态链接器

内核检查图纸发现有 PT_INTERP，于是把 CPU 的 RIP 指向动态链接器的入口。

动态链接器开始运行后，也需要调用 mmap 来加载主程序依赖的共享库（如 libc.so.6）。每次 mmap 调用，内核做的同样是"在软件账本里圈地"——在进程的 VMA 列表里新增一条记录，写上"这块虚拟地址对应磁盘上的哪个文件"。

关键认知：mmap 不分配物理内存，不建立页表，只是在 VMA 账本里加一条记录。物理内存的分配要等到 CPU 真正去踩这块虚拟地址的时候。

第四步：CPU 首次访问 → 硬件页表一片空白 → 触发缺页异常

此时，CPU 的 RIP 已经被动态链接器跳转到了主程序的 _start 入口（假设在虚拟地址 0x400000）。CPU 试图从这个地址取第一条指令。

CPU 的 MMU（内存管理单元）执行地址翻译：

1. MMU 去查当前进程的硬件页表（Page Table），看 0x400000 这个虚拟地址对应哪个物理页框。
2. 页表里空空如也——因为之前只在软件账本（VMA）里记了账，没往硬件页表里写过任何东西。
3. MMU 直接引爆一个硬件异常：缺页异常（#PF，Page Fault）。
4. CPU 立刻切换权限，跳进内核的缺页处理函数。

第五步：内核的缺页处理 → 查 VMA 账本 → 从磁盘读数据 → 建立页表

内核的缺页处理函数拿到触发异常的虚拟地址（存在 CR2 寄存器里），开始干活：

1. 查 VMA 账本：在进程的 VMA 列表（现代内核用 Maple Tree 索引）里查找这个虚拟地址属于哪条"地契"。找到 0x400000 属于代码段 VMA。

2. 算文件偏移：根据 VMA 里记录的信息，算出虚拟地址 0x400000 对应磁盘文件的哪个位置（比如文件开头偏移 0）。

3. 找 Page Cache：先去内核的页缓存（Page Cache） 里查——这个文件页是否已经被别的进程读进物理内存了？

   • 如果是，直接复用那个物理页框。
   • 如果否，从磁盘读取这个文件页的数据，放入一个空闲的物理页框（通过文件系统和块设备驱动）。

4. 建立硬件页表项（PTE）：在进程的硬件页表里，为虚拟地址 0x400000 创建一个条目，填入刚拿到的物理页框号，并设置权限位（只读+可执行）。

5. 返回用户态：缺页处理完成，CPU 回到刚才触发异常的那条指令，重新执行。

这一次，MMU 查页表能查到有效的物理地址了，CPU 成功取到机器指令！

一张图总结：VMA（软件账本）和页表（硬件映射）的关系

时间点	软件账本（VMA / 共享区记录）	硬件页表（PTE）	物理内存
execve 解析 ELF 后	已建立：记录了"虚拟地址 X 对应磁盘文件 Y"	空白：没有任何映射	空白：没有加载任何程序数据
mmap 加载共享库后	新增记录：记录了共享库的虚拟映射关系	空白：仍然没有任何映射	空白：仍然没有
CPU 首次访问，触发缺页	已存在，被查询	查表缺失 → 触发异常	按需从磁盘读入一个页
缺页处理完成后	不变	已建立：虚拟地址 → 物理页框	有数据：刚读入的那个页

注意：ELF文件里面的地址可以粗略分成“直接对应未来虚拟地址的地址”和“需要加某个基址/当前 RIP 才能得到实际虚拟地址的相对地址”两类； 每个进程都有自己独立的一套虚拟地址空间，虚拟地址从 0x0 一直到该架构允许的最高用户态地址；ELF 里的地址就是在这套“从 0 到最高地址”的虚拟地址坐标系中规划程序各部分将来应该放在哪里。 但ELF 并没有规划整个虚拟地址空间，只规划 ELF 自己相关的代码段、数据段等区域；剩下的大量地址范围之后还会由内核和动态链接器放入堆、栈、共享库、mmap、vDSO 等。也就是说可以理解为：先有一张进程独享的、从 0 开始的巨大虚拟地址“空白地图”，ELF 提前标好了其中一部分区域未来放什么，execve() 时内核按照这些地址建立 VMA。

补充：算文件偏移：根据 VMA 里记录的信息，算出虚拟地址 0x400000 对应磁盘文件的哪个位置（比如文件开头偏移 0）是怎么做到的？

ELF 文件里只存“文件内逻辑偏移”（如第 0 字节），不存“硬盘物理地址”（如扇区 888）。内核算出逻辑偏移后，必须依靠底层的文件系统（如 ext4）通过查询 inode 和块映射，才能将这个逻辑偏移最终翻译成物理硬盘的 LBA 地址。

这个 inode 编号，是内核在执行 execve 或 mmap 系统调用时，通过解析你给的“文件路径（比如 ./main 或 /lib/libc.so）”查文件系统“户口本”查出来的。

下面我把内核拿到这个 inode 编号的完整过程，按时间顺序拆开给你看：

第一步：用户给了“名字”，内核去找“身份证”

当你敲下 ./main，或者在动态链接器里调用 open("/lib64/libc.so.6") 时，你给内核的只是一个字符串（路径）。

内核拿到这个字符串后，会从根目录 / 开始，一级一级往下找：

1. 查根目录 / 的 inode（这是固定的）。
2. 在根目录的数据块里找有没有叫 lib64 的目录项。如果有，读取 lib64 目录的 inode。
3. 在 lib64 目录的数据块里找有没有叫 libc.so.6 的文件。如果有，这个目录项里就明明白白写着 libc.so.6 的 inode 编号（比如 888888）。

关键认知：Linux 的目录（文件夹）其实就是一个“映射表”文件。里面的每一行都写着：“文件名 abc 对应 inode 编号 12345”。内核就是靠查这个表，才把路径翻译成 inode 编号的。

第二步：拿到 inode 后，内核把它封装进“文件对象”（struct file）

内核查到了 inode 编号 888888 后，会从磁盘上把 inode 节点本身读进内存（inode 里存着文件大小、权限、以及数据块在磁盘上的物理位置）。

紧接着，内核为了后续高效操作，会在内存中创建一个**“文件对象”（struct file）。这个对象就像一张通行证**，它里面包裹着：

• 刚才查到的 inode 指针（指向 888888）。
• 当前读写位置（偏移量）。
• 打开模式（只读/可写）。

第三步：这张“通行证”被存进 VMA 账本

• 对于主程序：内核在执行 execve 加载 ELF 时，会把主程序的 struct file 通行证保存到进程的内存描述符里。
• 对于动态库：动态链接器调用 mmap 时，内核会把 libc.so.6 的 struct file 通行证直接存进 VMA（虚拟内存区域）的 vm_file 字段里。

结论：VMA 里存的不是“inode 编号”这个数字，而是指向 struct file 通行证的指针。这个通行证里装着 inode。

第四步：缺页异常发生时，内核顺着 VMA 掏出 inode

当 CPU 触发缺页异常，内核去查 VMA 账本时，它做的动作是：

1. 找到出错的 VMA。
2. 读取 VMA 里的 vm_file 指针，拿到那个“通行证”（struct file）。
3. 从 struct file 里取出包裹着的 inode 结构体。
4. 拿着这个 inode，加上之前算出来的“文件内偏移（比如第 5 个字节）”，去找文件系统（ext4）要数据。

总结：完整的数据流向图

用户/链接器： "给我打开 /lib64/libc.so.6"
                ↓
内核 VFS（虚拟文件系统）： 查目录项表（dentry cache 或读磁盘目录）
                ↓
得到结果： 该路径对应的 inode 编号是 888888
                ↓
内核读取磁盘 inode 888888（拿到了文件物理位置等信息）
                ↓
内核把“inode 888888”装进“通行证”（struct file 对象）
                ↓
mmap 系统调用把“通行证”存入 VMA 的 vm_file 字段
                ↓
【稍后触发缺页异常】
                ↓
内核： "VMA，你的通行证（vm_file）给我！"
内核： "通行证，你的 inode 给我！"
内核： "inode + 文件内偏移量，去找文件系统 ext4 拿磁盘数据！"

所以，那个 inode 编号不是天上掉下来的，也不是 ELF 文件里自带的。它是内核根据你给的“路径字符串”，一步一步去磁盘上的“目录文件”里查询、比对，最后从目录项里抠出来的！ 现在这条路彻底通了吗？

6. 极致的内存防御：为什么动刀的是 .got 表而不是代码区？

一、问题：运行时地址未知，代码里的地址怎么填？

动态库（.so）编译时，不知道未来会被 ASLR 随机扔到哪个基址。但代码里总要访问外部变量（比如 printf 要用到的全局标志）和外部函数。

编译器的偷懒方案：

• 不直接把地址写死在 call 或 mov 指令里。
• 在数据段里开辟一块专门的表格（GOT 表），每个外部符号对应表格里的一个格子。代码里的 call 指令先跳到 GOT 表，再从 GOT 表里读目标地址去执行。

【代码区（.text）里的调用】
call 0x2005(%rip)    ← 跳到 GOT 表的第 N 个格子

【GOT 表（位于数据段）】
格子 N: 0x00000000  ← 运行时由动态链接器填入真实地址

【最终执行】
CPU 读 GOT 格子里的 0x7f... 真实地址 → 跳过去执行

二、运行时动态链接器负责"填表"，不改代码

动态链接器完成自举、加载 libc.so、算出 printf 的真实虚拟地址后，要做的事只有一件：

找到 GOT 表里对应 printf 的那个格子，把真实地址写进去。

三、为什么不直接改代码区里的机器码？

答案有两堵墙：

墙一：代码区是"只读"的，硬件不让写

主程序的代码段（.text）和共享库的代码段，在内存页表项里被标记为 R E（只读 + 可执行）。

• 任何用户态代码尝试往只读页写数据，CPU 的 MMU 会直接触发页保护异常，内核收到后发送 SIGSEGV 信号杀死进程。
• 动态链接器运行在用户态，没有特权去修改只读页。强行改 = 段错误。

结论：硬件级权限锁死了代码区，根本写不进去。

墙二：如果强行改代码区，会破坏多进程共享

动态库的核心优势是多进程共享同一份代码页（物理内存里只放一份）。

• 如果多个进程共享同一份只读代码页，物理内存里只有一份机器码，大家都读。
• 如果某个进程要改写代码区（把占位符改成真实地址），因为页面是私有映射（MAP_PRIVATE），写操作会触发写时复制（COW）。内核会把该页复制一份给这个进程单独使用，其他进程继续用原页。

后果：

• 100 个进程共享同一个 libc.so，如果每个进程都要改写代码页，物理内存里就会产生 100 份独立的代码页副本。
• 动态链接 “共享节省内存” 的核心优势瞬间崩塌，内存占用退化为静态链接模式。

结论：改代码区会破坏共享、浪费内存。

四、GOT 表为什么可以改？

GOT 表位于数据段（.data 或 .got 节），这块内存的页表权限是 RW（可读写）。

• 动态链接器可以合法地往里写数据。
• 更重要的是，GOT 表所在的页也是私有映射（MAP_PRIVATE）。写入 GOT 表时同样会触发 COW，但只复制数据页，不复制巨大的代码页。
• 100 个进程各自只私有化自己的一小块 GOT 数据页（通常几 KB），而不私有化几十 MB 的代码页。

结论：GOT 表本身就是设计用来被动态改写的"预留草稿纸"，改它既合法又高效。

五、一张图总结：代码区 vs GOT 表

对比维度	代码区（.text）	GOT 表（位于数据段）
页表权限	R E（只读 + 可执行）	RW（可读写）
能否动态写入	❌ 不能，写就段错误	✅ 可以，动态链接器随便写
多进程共享影响	改写会触发 COW，复制整个代码页（几 MB），破坏共享	改写触发 COW，只复制 GOT 数据页（几 KB），共享主体不受影响
设计目的	存放固定机器指令，永不改变	存放运行时解析出的地址，专供修改

完整逻辑链条

因为 代码区是只读的（硬件锁死），且 改写代码区会触发 COW 破坏多进程共享（内存浪费），所以动态链接器绝不能改代码区。解决方案是：把需要运行时填写的地址，全部集中在数据段的 GOT 表里，这块区域本来就是可写的，改它既安全又高效，还不会破坏大块代码页的共享。

补充章节：库间依赖与PLT懒绑定的完整流程

一、先看静态图：库A的“欠条”长什么样？

当构建期链接器ld生成libA.so时，发现它调用了libB.so里的target_func，但target_func的地址在编译时根本不知道。

链接器的处理方式：

1. 在.dynamic节里记一笔依赖：写一条NEEDED: [libB.so]，告诉动态链接器“加载我之前，先把libB.so拉进来”。
2. 在代码里不写死地址：call target_func被替换成call target_func@plt——跳到一个叫PLT的小代码片段，而不是直接跳目标函数。
3. 在数据段里留一个空槽位：GOT表里给target_func预留一个8字节的格子，初始值指向PLT里的某条指令。

【libA.so 的文件布局】

代码段（R-X）：
  ...
  call target_func@plt   ← 不是直接跳 libB，而是跳 PLT 桩
  ...

PLT段（也是R-X，代码）：
  target_func@plt:
    jmp *GOT[target_func]   ← 跳转到 GOT 表里存的地
    push 索引号
    jmp 公共解析器入口

数据段（RW-）：
  GOT表：
    target_func 槽位: 0x...  ← 初始值指向 "push 索引号" 那行

二、第一次调用：撞墙、求救、改账

核心认知：PLT 不是“表”，而是一个“人工服务台”

把 libA.so 调用 libB.so 的 target_func，想象成一次 “跨公司取快递”。

• GOT 表：就是前台桌子上的 “快递转交柜”。柜子上有个格子，专门放 target_func 的取件地址。
• 动态链接器：是 “总部查号台”，只有它知道所有库的真实地址。

第一次取件（第一次调用）：全程 5 个动作

动作 1：前台先看柜子（CPU 跳到 PLT，读取 GOT）
CPU 执行 call target_func@plt，进入 PLT 前台。前台（PLT 代码）第一件事就是去看 GOT 柜子上对应的格子。
此时格子是空的？不，编译时为了不出错，故意在格子里放了一张纸条，上面写着：

“请到前台旁边的‘人工窗口’（即 PLT 桩的第二条指令）办理咨询。”

动作 2：走人工窗口，递出工单（执行第二条指令）
CPU 按照纸条指引，没有去 libB，而是走到 PLT 的“人工窗口”（执行 push 索引号）。
这一步，CPU 把一张写有 “我要查询第 N 号函数（target_func）” 的工单（重定位索引），压在了柜台上。

动作 3：呼叫总部查号台（跳转到 PLT[0] 公共大门）
人工窗口不干查号的活，它只负责把工单放好，然后执行最后一条指令：“向总机（PLT[0] 公共入口）拨号”。
总机（PLT[0]）是固定的接线员，它一看到有工单进来，立刻把电话转接给真正的总部——动态链接器。

动作 4：总部翻档案，找到真实地址（动态链接器解析符号）
动态链接器拿到这张“第 N 号”工单，翻出 libA.so 的欠债账本，发现 N 号对应的是 libB.so 的 target_func。
动态链接器立刻去查 libB.so 的符号表（户口本），算出了 target_func 在当前内存中的真实虚拟地址（比如 0x7f...）。

动作 5：改柜子上的纸条，并直接带路（填入 GOT，跳转目标）
动态链接器拿到地址后，立刻把前台 GOT 柜子里的那张“去人工窗口”纸条撕掉，换上了一张写着真实地址 0x7f... 的新纸条。
换完纸条，动态链接器并没有干等着，而是直接领着 CPU 的后腿，通过这行真实地址，把 CPU 一脚踹进了 libB.so 的代码区。

三、第二次及后续调用：直通

后续再次执行call target_func@plt时：

• jmp *GOT[target_func]读到的已经是真实地址了。
• CPU直接跳转到libB.so里的target_func代码，不再经过动态链接器。

这就是懒绑定：第一次调用时花大功夫解析地址并写入GOT，后续调用直接走“捷径”。

第一次调用，GOT 格子里存的是“假地址”，这个假地址故意指向 PLT 里的“求救代码”；求救代码呼叫动态链接器查到了真地址，然后把真地址填回 GOT 格子。第二次调用，GOT 格子里已经是真地址了，直接跳转，不再求救。
这就叫 “懒绑定”（Lazy Binding）—— 把查地址的活，从程序启动推迟到第一次真正用到的那一刻。

四、动态库之间的依赖：跟主程序调用动态库没有任何区别

调用场景	本质	处理方式
主程序 → libA.so	跨库调用	主程序代码里call func@plt，GOT在主程序的数据段里
libA.so → libB.so	跨库调用	libA.so代码里call func@plt，GOT在libA.so的数据段里

完全相同！每个.so都有自己的GOT和PLT，谁调用外部函数，地址就填在谁自己的GOT表里。

五、一张图总结：懒绑定的完整时间线

时间点	谁在干活	GOT表状态	结果
构建期	链接器ld	写入“假地址”（指向PLT第二条指令）	生成libA.so和libB.so
启动时	动态链接器ld-linux.so	加载所有.so，但不填函数GOT（懒绑定模式）	节省启动时间
第一次调用	PLT桩 → 动态链接器	查libB.so符号表，算出真实地址，写入GOT	GOT槽位更新为真实地址
后续所有调用	CPU直接执行	从GOT读到真实地址 → 直接跳libB.so	极速，不再经过动态链接器

库间依赖的本质就是无限套娃的NEEDED链。每个.so都有自己的GOT和PLT。第一次调用外部函数时，PLT桩会触发动态链接器去查目标库的符号表，算出真实地址填进GOT；后续调用直接从GOT读地址跳转，不再经过动态链接器。懒绑定把“解析地址”的耗时从启动阶段推迟到了第一次调用时。

补充章节：依赖记录、动态链接器启动与main前后时空

1.依赖库的名字存在哪？（.dynamic节与NEEDED）

问题

编译时你在命令行写了-lmymath，链接器怎么把“这个程序需要libmymath.so”这条信息存进最终的可执行文件？

答案

链接器在最终ELF文件里专门开辟了一个叫 .dynamic 的节区（动态节），里面是一个键值对数组。每条记录的结构极其简单：

• d_tag：标签，告诉动态链接器“这是一条什么类型的记录”。
• d_val / d_ptr：值，如果d_tag是DT_NEEDED，这个值就是一个字符串表索引，指向实际库名。

在底层，动态节类似于一张“购物清单”：

标签（d_tag）	含义	值指向的内容
DT_NEEDED	这个程序需要某个共享库	指向.dynstr（动态字符串表）里的libmymath.so
DT_NEEDED	这个程序还需要另一个库	指向.dynstr里的libc.so.6
DT_SYMTAB	动态符号表的位置	指向.dynsym
DT_STRTAB	动态字符串表的位置	指向.dynstr
DT_GOTPLT	GOT表的位置	指向.got.plt

关键结论：程序依赖了哪些共享库，存放在.dynamic节区中，以DT_NEEDED标签标识。库名本身存储在.dynstr（动态字符串表）里，DT_NEEDED记录的是它在字符串表中的索引值，而不是直接把字符串嵌入记录中。

2.谁去读这份清单？什么时候读？（动态链接器抢在主程序前启动）

真实流程（4步）

第1步：内核加载ELF时看到PT_INTERP

内核在执行execve系统调用、加载ELF文件时，扫描程序头表。如果发现一个类型为PT_INTERP的条目，它会读里面的内容——那是一个字符串，比如/lib64/ld-linux-x86-64.so.2（动态链接器的磁盘路径）。

第2步：内核把动态链接器加载进内存，并把CPU交给它

内核将动态链接器（ld-linux.so）也映射进进程的虚拟地址空间，然后完全不理会主程序的入口（e_entry），直接把CPU的RIP指向动态链接器的入口。

此时，你的主程序还没运行过一行代码。动态链接器先拿到了CPU。

第3步：动态链接器自举后，读取.dynamic节，加载依赖

动态链接器完成自重定位（自举）后，开始执行主任务：

1. 读取主程序ELF的.dynamic节。
2. 找到所有DT_NEEDED条目，获得依赖库名列表（如libmymath.so、libc.so.6）。
3. 按顺序把每个依赖库用mmap映射进虚拟内存。
4. 递归处理每个库的DT_NEEDED（即库间依赖）。
5. 解析符号、填GOT/PLT表。

第4步：动态链接器跳转给主程序的_start

所有依赖已加载、必要重定位已完成，动态链接器读取主程序的e_entry（入口地址），跳转过去。直到此时此刻，主程序的_start才第一次拿到CPU。

关键结论：是内核直接先把动态链接器唤醒，由动态链接器去读.dynamic并加载库。主程序_start是被动态链接器“手动跳转”唤醒的，不是自己启动的。 内核、动态链接器、主程序三者的关系是“递进唤醒”，而非主程序主导。

3.main执行前后，C运行时偷偷干了什么？

主程序_start拿到CPU后，直到你写的main函数执行，中间还隔着一层“C运行时启动逻辑”。

_start本身做了什么？

_start（来自crt1.o的汇编代码）不会直接调用main。它的核心工作只有两件：

1. 从栈里取出内核塞进去的argc、argv、envp。
2. 把这些参数打包好，跳转/调用__libc_start_main（glibc内部的C函数）。

__libc_start_main做了什么？

这是C运行时的总管家，它控制main前后的一切：

main之前（顺序执行）：

1. 完成线程局部存储（TLS）、标准I/O等运行时环境的最终初始化（部分已经由动态链接器和内核完成前置工作）。
2. 执行.preinit_array数组中的初始化函数（极早期初始化）。
3. 执行.init段和.init_array数组中的函数。
   • C++全局对象的构造函数在这里被调用。
   • 用__attribute__((constructor))标记的函数在这里被调用。
4. 准备好argc、argv、envp，正式调用你写的int main(int argc, char *argv[])。

main之后（返回值接管）：

5. main执行完毕，返回值回到__libc_start_main。
6. 调用exit函数，按注册的逆序执行：
   • __attribute__((destructor))标记的函数。
   • C++全局对象的析构函数。
   • atexit注册的函数。
7. 关闭标准I/O流、刷新缓冲区。
8. 调用_exit系统调用，通知内核回收进程。

关键结论：_start是跳板，__libc_start_main才是总管家。它负责在调用main之前执行所有“预初始化”（构造函数），在main返回后执行所有“收尾清理”（析构函数）。

最终时序图

【敲下 ./main 回车】
        ↓
【内核 execve】
  - 加载主程序 ELF
  - 看到 PT_INTERP，加载动态链接器 ld-linux.so
  - RIP → 动态链接器入口
        ↓
【动态链接器 ld-linux.so】（先拿 CPU）
  - 自举（修正自身地址）
  - 读取主程序 .dynamic 节的 DT_NEEDED
  - mmap 加载 libmymath.so、libc.so.6 等依赖
  - 解析符号、填 GOT/PLT
  - RIP → 主程序 _start
        ↓
【主程序 _start】（来自 crt1.o）
  - 从栈取 argc/argv/envp
  - 调用 __libc_start_main
        ↓
【__libc_start_main】（glibc 内部）
  - 完成 C 运行时环境最终准备
  - 执行 .preinit_array / .init_array（C++ 构造函数）
  - 【调用你的 main】
        ↓
【你的 main】执行业务逻辑
  - 返回
        ↓
【__libc_start_main】
  - 调用 exit
  - 执行析构函数、atexit 回调
  - 调用 _exit → 内核回收进程
