单片机为什么要跑 RTOS？从裸机痛点看懂 LiteOS-M（基于 STM32MP157 M4）

标签：#LiteOS-M #OpenHarmony #STM32MP157 #RTOS #嵌入式
阅读对象：刚接触 RTOS 的单片机开发者；准备把 LiteOS-M 移植到 STM32MP157 M4 内核的同学

前言

很多初学单片机的同学会有个疑问：单片机裸机 while(1) 大循环已经能跑程序了，我们为什么还要费劲去移植、学习 RTOS 实时操作系统？

很多教程一上来就讲 API、讲移植步骤，却很少讲清楚「RTOS 到底解决了裸机的什么痛点」。

本文从最简单的 LED 闪烁案例入手，对比裸机与 RTOS 的差异，再结合我们正在做的 STM32MP157 Cortex-M4 内核移植 OpenHarmony LiteOS-M，把 RTOS 的核心价值讲明白。

---

一、裸机开发的美好与痛点：多 LED 闪烁案例

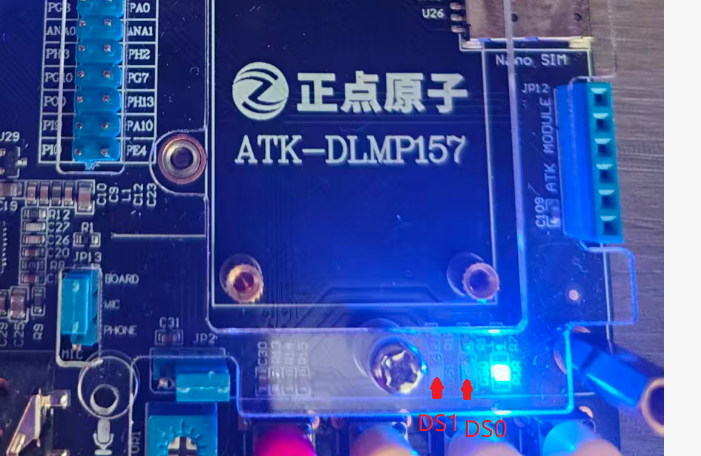

我们手上的这块正点原子 STM32MP157 开发板，M4 内核引出了 2 路用户 LED（DS0 红 = PI0，DS1 绿 = PF3）。

场景1：只控制 1 颗 LED 闪烁

只让 1 颗 LED 周期性闪烁，裸机写起来非常简单：翻转 GPIO 输出，加上延时即可。

while (1)
{
    GPIO_ResetBits(GPIOI, GPIO_PIN_0);  // LED 亮（低电平点亮）
    HAL_Delay(600);
    GPIO_SetBits(GPIOI, GPIO_PIN_0);    // LED 灭
    HAL_Delay(600);
}

逻辑清晰、实现简单，这种单一周期的需求，裸机完全胜任。

💡 说明：正点原子 STM32MP157 开发板在 M4 侧实际引出的用户 LED 就是 2 路——DS0（红，PI0）和 DS1（绿，PF3）。下面「3 个 LED 不同周期」只是为把「多周期冲突」这个痛点讲清楚而设的假设场景；我们最终的 LiteOS-M 移植演示，就是用这 2 路物理 LED 做成 2 个独立任务（详见第四节）。

场景2：需求升级 —— 3 个 LED，不同周期闪烁（假设场景，用于讲解多周期冲突）

• LED1：0.6s 闪烁一次
• LED2：0.8s 闪烁一次
• LED3：1.0s 闪烁一次

问题来了：STM32MP157 的 M4 是单核 CPU，同一时刻只能执行一段代码，指令是顺序执行的。

如果直接写三段带阻塞延时的 while(1)，代码会变成这样（示意，用来暴露问题）：

// 示意：三段逻辑无法真正并行，CPU 只会执行第一段
while (1)
{
    led1_toggle();
    HAL_Delay(600);
}
while (1)   // 以下两段永远进不去
{
    led2_toggle();
    HAL_Delay(800);
}
while (1)
{
    led3_toggle();
    HAL_Delay(1000);
}

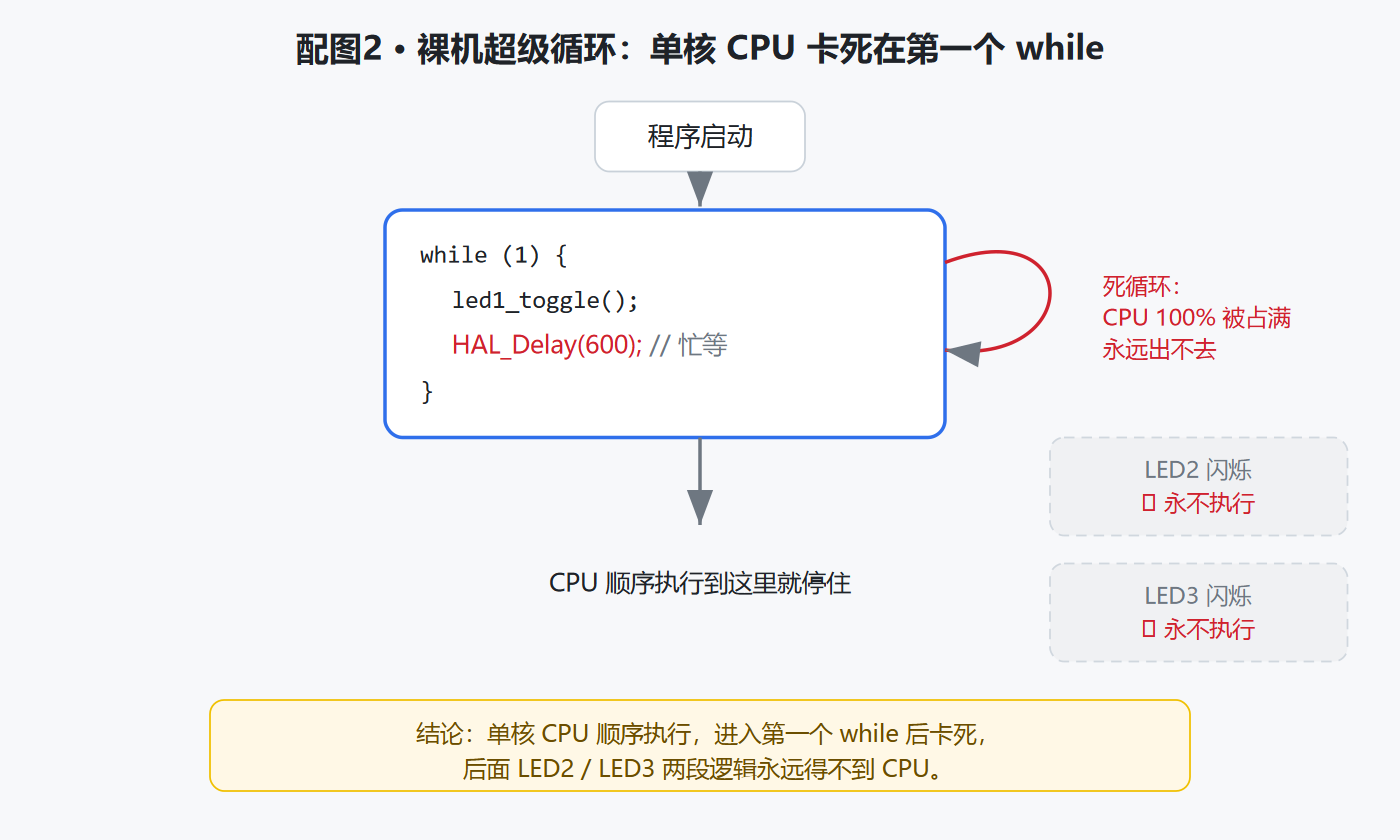

现实很残酷：CPU 进入第一个 while 死循环之后就卡死在这里，后面两段代码永远得不到执行。

裸机怎么解决多周期闪烁？

裸机当然也能实现，有两条路：

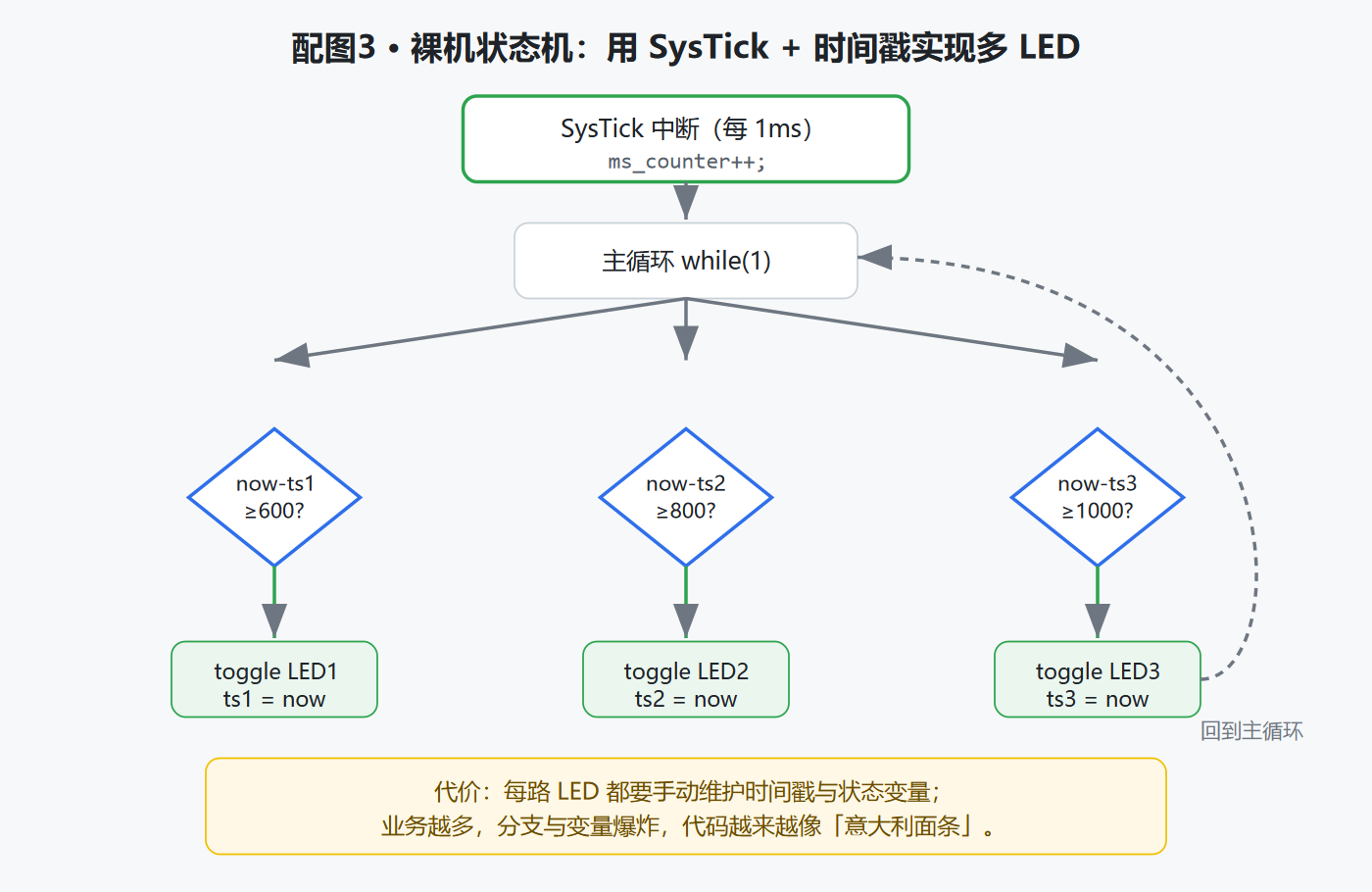

1. 手写状态机 + SysTick 毫秒计时：不用阻塞延时，把每一路 LED 的时间戳存下来，在主循环里判断时间是否到达再翻转 IO。
2. 用定时器中断拆分业务逻辑。

但是！业务越多，状态变量、判断分支就会爆炸，代码逻辑越来越像「意大利面条」，可读性很差；新增、修改功能很容易引入 bug，维护成本急剧上升。

当产品同时要处理：LED 闪烁、按键扫描、串口收发、传感器采集、电机控制……裸机状态机写起来会非常折磨人。

---

二、RTOS 如何解决单核单片机「同时做多件事」？

RTOS 的核心思想：把业务拆成独立任务（Task），内核调度器自动在多个任务之间切换 CPU 使用权，宏观上模拟出「多线程并发」的效果。

注意：M4 依旧是单核，不是真正的并行，而是快速分时抢占 —— 宏观看起来多个任务在同时跑。
我们课程用的是 OpenHarmony 的轻量内核 LiteOS-M，思想和大家熟悉的 FreeRTOS 高度一致。

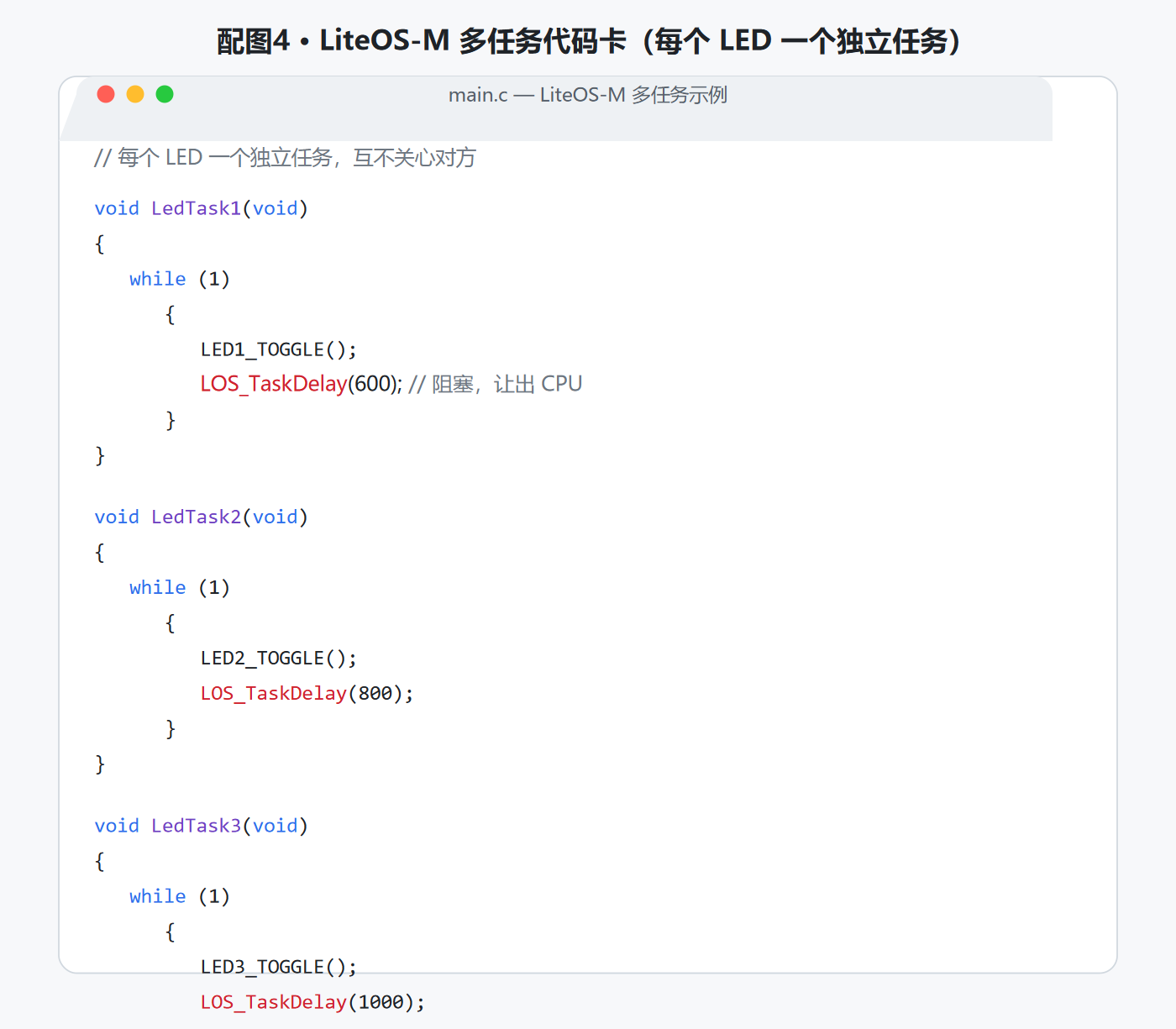

RTOS 版本：三个 LED 各自一个独立任务

每一路 LED 闪烁写成一个独立任务函数，每个任务内部直接写自己的死循环，用 LOS_TaskDelay() 做延时。

// 任务1：0.6s 闪烁
void LedTask1(void)
{
    while (1)
    {
        LED1_TOGGLE();
        LOS_TaskDelay(600);
    }
}

// 任务2：0.8s 闪烁
void LedTask2(void)
{
    while (1)
    {
        LED2_TOGGLE();
        LOS_TaskDelay(800);
    }
}

// 任务3：1.0s 闪烁
void LedTask3(void)
{
    while (1)
    {
        LED3_TOGGLE();
        LOS_TaskDelay(1000);
    }
}

然后在初始化时调用 LOS_TaskCreate() 创建 3 个任务，指定：任务入口函数、栈大小、任务优先级、任务名字。

LOS_TaskCreate(&taskId1, &taskParam1);  // 创建任务，交给 LiteOS-M 内核调度
LOS_TaskCreate(&taskId2, &taskParam2);
LOS_TaskCreate(&taskId3, &taskParam3);

LOS_Start();  // 启动调度器

✅ 优势非常直观：

1. 业务解耦：每个 LED 的闪烁逻辑完全独立，一个任务的代码几乎不用关心其他任务；新增业务直接新增一个任务即可。
2. 代码可读性高：逻辑就是我们人脑思考的业务流程，不需要手写复杂的状态机。
3. 内核自动处理任务切换：开发者专注业务本身，不用手动维护时间戳、状态标志。

---

三、关键知识点：LOS_TaskDelay() 和 HAL_Delay() 根本不是一回事

很多新手会混淆这两个延时，而这正是理解 RTOS 的关键：

1. HAL_Delay() 裸机忙等延时：CPU 空循环计数，全程占用 CPU，原地空转，别的代码无法运行。

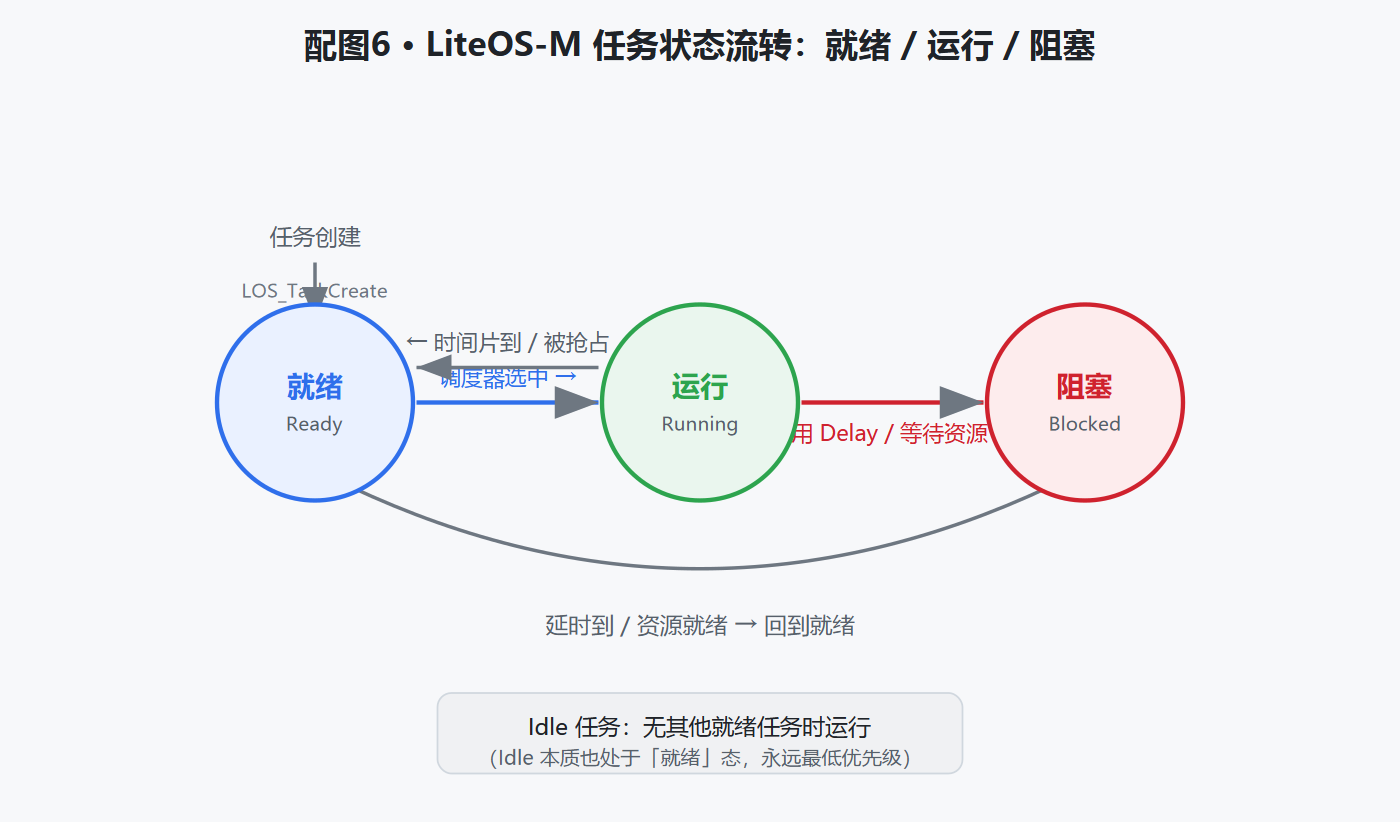

2. LiteOS-M LOS_TaskDelay(tick)：调用之后，当前任务直接进入【阻塞态】，主动让出 CPU 使用权。

重点：任务阻塞期间不再占用 CPU，调度器把 CPU 分配给其他就绪任务；延时时间到之后，任务回到就绪队列，等待调度器再次分配 CPU。

一句话区分：

• 忙等延时：占着 CPU 原地睡觉；
• RTOS 任务 Delay：放下 CPU 去睡觉，别人先用，闹钟响了再回来跑。

除了延时，等待消息队列、信号量、互斥锁时，任务同样会进入阻塞、释放 CPU。任务之间还能通过队列、信号量做任务间通信，实现数据交互。

裸机忙等 vs RTOS 阻塞 —— 速查表

对比项	裸机 HAL_Delay()	RTOS LOS_TaskDelay()
CPU 占用	全程占用、原地空转	主动让出，CPU 去跑别的任务
多任务友好	否（会卡死后续逻辑）	是（阻塞期间其他任务照常跑）
代码写法	状态机 / 时间戳手动管理	每个任务独立 while(1) + Delay
适用场景	极简单单任务	多业务并发、需通信/抢占

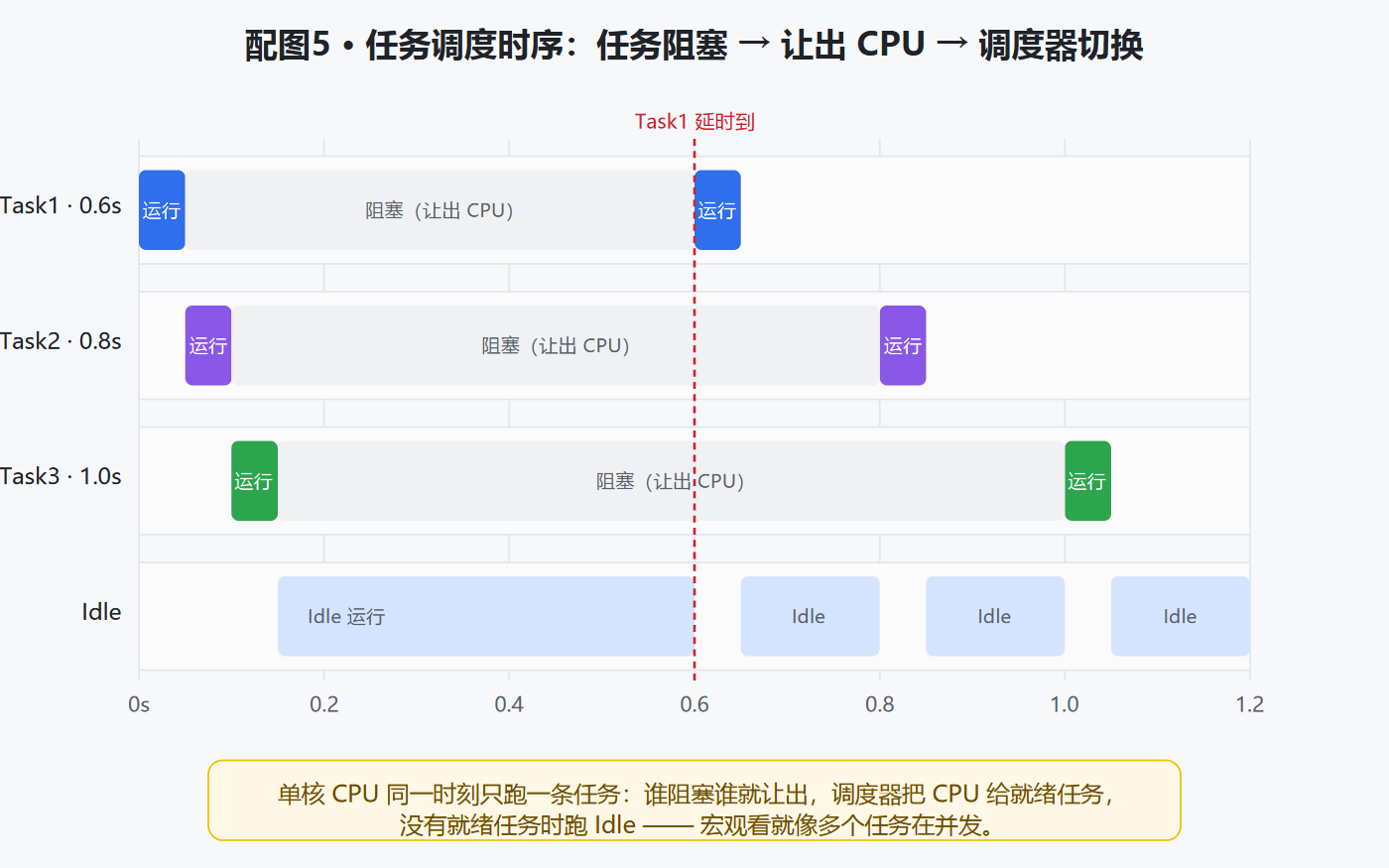

RTOS 调度器怎么工作？

1. 物理 CPU 只有一个；RTOS 内核给我们虚拟出多个「虚拟 CPU」，每个虚拟 CPU 跑一个任务。
2. SysTick 系统节拍定时器产生中断，触发 PendSV 异常，完成任务上下文切换（保存寄存器、栈，再切到另一个任务）。
3. 调度规则：高优先级优先运行；同优先级时间片轮转；任务阻塞主动让出 CPU。
   • 高优先级任务就绪，会抢占低优先级任务；
   • 任务调用 Delay / 等待资源时主动让出 CPU，CPU 去跑其他就绪任务；没有任何就绪任务时，就跑 Idle 空闲任务。

---

四、回到我们的 STM32MP157 M4 + LiteOS-M 移植课程

我们实操的工程：零物理裁剪移植 LiteOS-M，Cortex-M4 内核完全运行在 256KB 片内 SRAM。

• 内核源码一行不改，适配全部收敛到 targets 目录；
• Makefile 控制逻辑裁剪，不删除内核源文件；
• 最终实现两个 LED 任务交替闪烁，和本文案例原理一模一样。

裸机开发适合简单小项目；当你的项目有多个并发业务、需要任务间通信、对实时抢占有要求时，RTOS 的价值就体现出来了。

RTOS 不是魔法，底层依旧是汇编、中断、寄存器。但它把任务切换、内存管理、IPC 通信这些复杂底层机制封装好了，开发者只需要调用对应 API 写业务逻辑。

当你搞懂：任务状态、阻塞、调度、任务间通信这些基础概念之后，再去写 RTOS 业务代码，会发现本质就是调用 API，思路理清了，代码并不难写。

---

五、小结

1. 单片机是单核 CPU，裸机多业务会陷入「状态机复杂度爆炸」；
2. RTOS 把业务拆成独立 Task 任务，内核调度器自动做任务切换，宏观实现「多任务并发」；
3. RTOS 的 Delay 不是忙等延时：任务进入阻塞、释放 CPU，这是 RTOS 高效的关键；
4. 我们 STM32MP157 M4 移植 LiteOS-M 的课程，就是手把手把这套 RTOS 内核跑起来，从底层看懂 RTOS 如何工作。

思考小问题（留给读者）

如果一个 RTOS 任务里写了 while (1);，没有任何 Delay 或阻塞 API，会发生什么？欢迎评论区留言。

---
