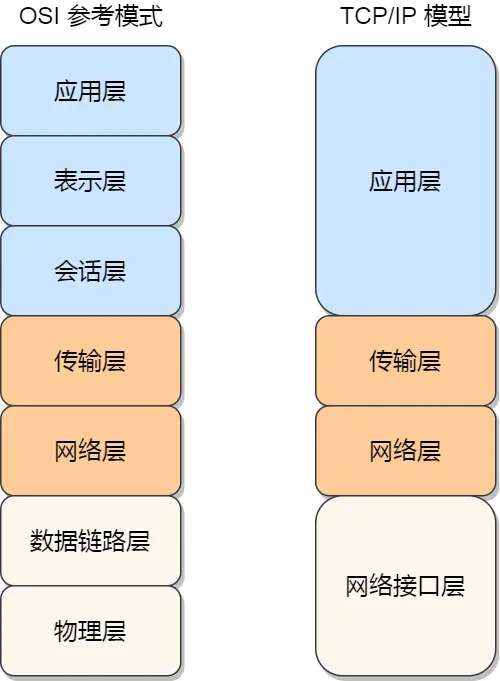

网络模型

Linux 网络协议栈

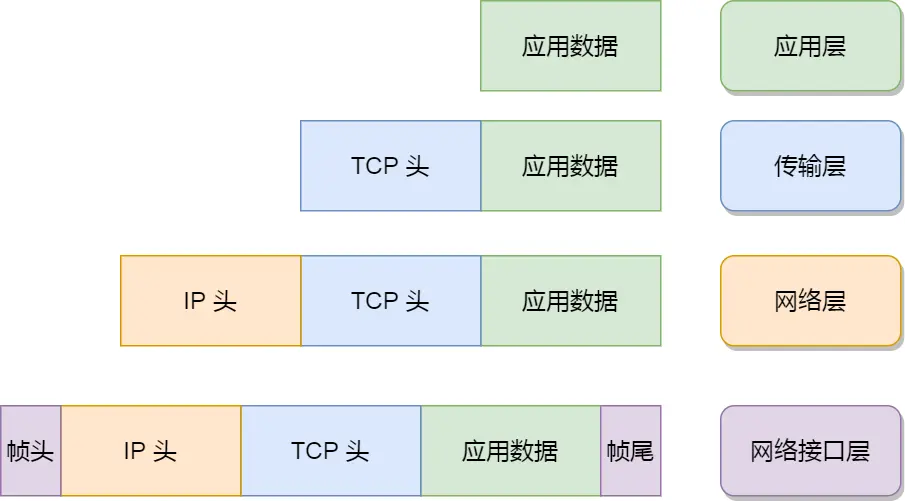

逐层封装：

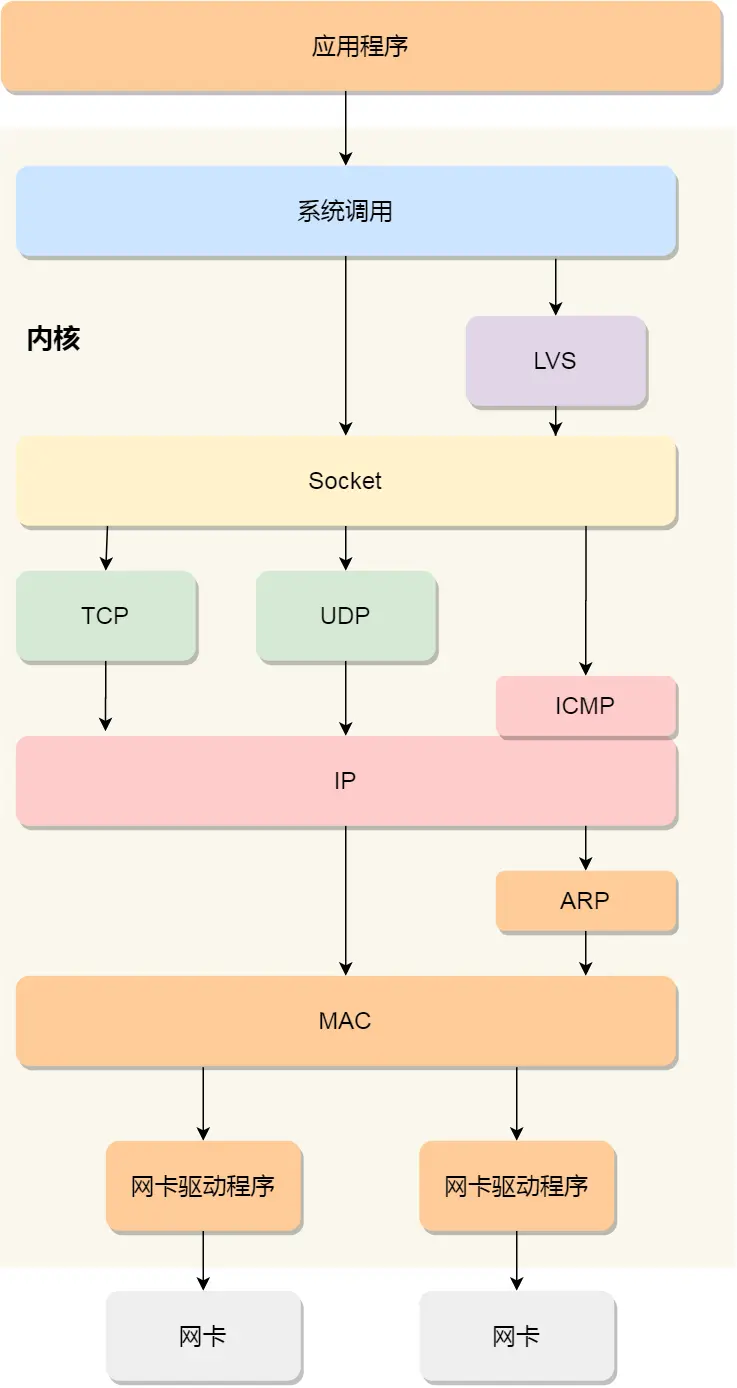

Linux 网络协议栈：

Linux 接收网络包的流程

网卡是计算机里的一个硬件，专门负责接收和发送网络包，当网卡接收到一个网络包后，会通过 DMA 技术，将网络包写入到指定的内存地址，也就是写入到 Ring Buffer ，这个是一个环形缓冲区，接着就会告诉操作系统这个网络包已经到达。

那应该怎么告诉操作系统这个网络包已经到达了呢？

最简单的一种方式就是触发中断，也就是每当网卡收到一个网络包，就触发一个中断告诉操作系统。

但是，这存在一个问题，在高性能网络场景下，网络包的数量会非常多，那么就会触发非常多的中断，那么频繁地触发中断，则会导致 CPU 一直没完没了的处理中断，而导致其他任务可能无法继续前进，从而影响系统的整体效率。

所以为了解决频繁中断带来的性能开销，Linux 内核在 2.6 版本中引入了 NAPI 机制，它是混合「中断和轮询」的方式来接收网络包，它的核心概念就是不采用中断的方式读取数据，而是首先采用中断唤醒数据接收的服务程序，然后 poll 的方法来轮询数据。

NAPI类似边沿触发，即一次中断通知下，从网卡取一批包放入网卡接收队列。全部取完后，再次开启中断通知。无法取完，延迟到ksoftirqd继续取，取完后，再次开启中断。

因此，当有网络包到达时，会通过 DMA 技术，将网络包写入到指定的内存地址，接着网卡向 CPU 发起硬件中断，当 CPU 收到硬件中断请求后，根据中断表，调用已经注册的中断处理函数。

硬件中断处理函数会做如下的事情：

• 需要先「暂时屏蔽中断」
• 接着，对包进行初步处理，发起「软中断」，然后恢复刚才屏蔽的中断。

至此，硬件中断处理函数的工作就已经完成。

硬件中断处理函数做的事情很少，主要耗时的工作都交给软中断处理函数了。

软中断的处理

在硬件中断处理返回前会执行软中断处理，正常情况下，在软中断处理中会完成所有协议栈处理并将数据放入套接字接收缓存，软中断处理后剩余部分会转入cpu的 ksoftirqd 线程继续负责软中断的后续处理。

网络协议栈

首先，会先进入到网络接口层，在这一层会检查报文的合法性，如果不合法则丢弃，合法则会找出该网络包的上层协议的类型，比如是 IPv4，还是 IPv6，接着再去掉帧头和帧尾，然后交给网络层。

到了网络层，则取出 IP 包，判断网络包下一步的走向，比如是交给上层处理还是转发出去。当确认这个网络包要发送给本机后，就会从 IP 头里看看上一层协议的类型是 TCP 还是 UDP，接着去掉 IP 头，然后交给传输层。

传输层取出 TCP 头或 UDP 头，根据四元组「源 IP、源端口、目的 IP、目的端口」 作为标识，找出对应的 Socket，并把数据放到 Socket 的接收缓冲区。

最后，应用层程序调用 Socket 接口，将内核的 Socket 接收缓冲区的数据「拷贝」到应用层的缓冲区，然后唤醒用户进程。

Linux 发送网络包的流程

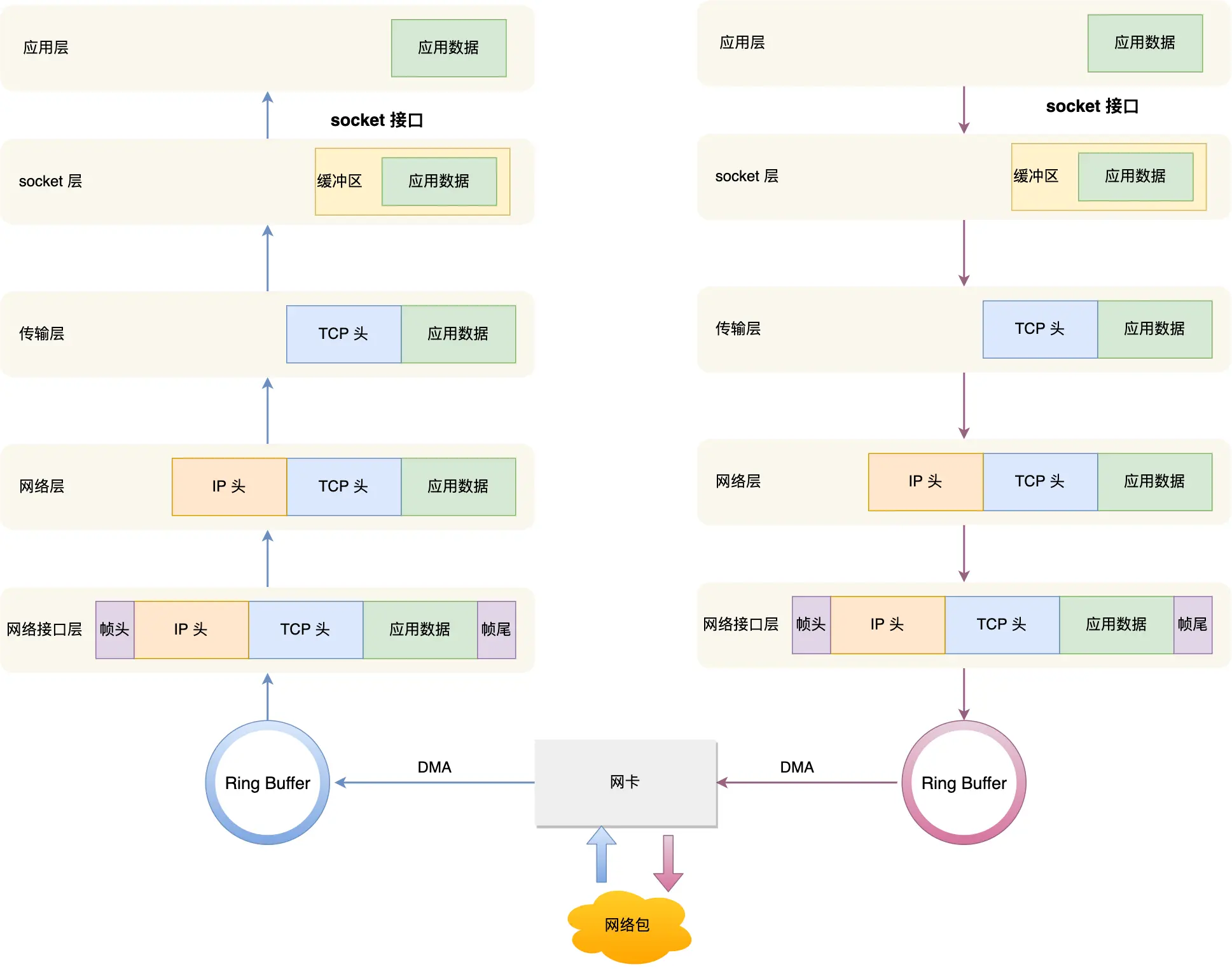

如上图的右半部分，发送网络包的流程正好和接收流程相反。

首先，应用程序会调用 Socket 发送数据包的接口，由于这个是系统调用，所以会从用户态陷入到内核态中的 Socket 层，内核会申请一个内核态的 sk_buff 内存，将用户待发送的数据拷贝到 sk_buff 内存，并将其加入到发送缓冲区。

接下来，网络协议栈从 Socket 发送缓冲区中取出 sk_buff，并按照 TCP/IP 协议栈从上到下逐层处理。

如果使用的是 TCP 传输协议发送数据，**那么先移动拷贝一个新的 sk_buff 副本 ，**这是因为 sk_buff 后续在调用网络层，最后到达网卡发送完成的时候，这个 sk_buff 会被释放掉。而 TCP 协议是支持丢失重传的，在收到对方的 ACK 之前，这个 sk_buff 不能被删除。所以内核的做法就是每次调用网卡发送的时候，实际上传递出去的是 sk_buff 的一个拷贝，等收到 ACK 再真正删除。

接着，对 sk_buff 填充 TCP 头。这里提一下，sk_buff 可以表示各个层的数据包，接着，对 sk_buff 填充 TCP 头。这里提一下，sk_buff 可以表示各个层的数据包，

为了在层级之间传递数据时，不发生拷贝，只用 sk_buff 一个结构体来描述所有的网络包，那它是如何做到的呢？是通过调整 sk_buff 中 data 的指针，比如：

• 当接收报文时，从网卡驱动开始，通过协议栈层层往上传送数据报，通过增加 skb->data 的值，来逐步剥离协议首部。
• 当要发送报文时，创建 sk_buff 结构体，数据缓存区的头部预留足够的空间，用来填充各层首部，在经过各下层协议时，通过减少 skb->data 的值来增加协议首部。

然后交给网络层，在网络层里会做这些工作：选取路由（确认下一跳的 IP）、填充 IP 头、netfilter 过滤、对超过 MTU 大小的数据包进行分片。处理完这些工作后会交给网络接口层处理。

网络接口层会通过 ARP 协议获得下一跳的 MAC 地址，然后对 sk_buff 填充帧头和帧尾，接着将 sk_buff 放到网卡的发送队列中。

这一些工作准备好后，会触发「软中断」告诉网卡驱动程序，这里有新的网络包需要发送，驱动程序会从发送队列中读取 sk_buff，将这个 sk_buff 挂到 RingBuffer 中，接着将 sk_buff 数据映射到网卡可访问的内存 DMA 区域，最后触发真实的发送。

当数据发送完成以后，其实工作并没有结束，因为内存还没有清理。当发送完成的时候，网卡设备会触发一个硬中断来释放内存，主要是释放 sk_buff 内存和清理 RingBuffer 内存。

最后，当收到这个 TCP 报文的 ACK 应答时，传输层就会释放原始的 sk_buff 。

正常发送下，send/write只产生一次数据拷贝，后续tcp分片，备份引用一份数据，只是克隆控制对象并修改字段，特殊场景，对数据内存连续性有要求时，可能发生额外数据拷贝。
