Windows 操作系统的安装部署，表面上是一个"下一步、下一步"的图形化向导过程，其底层本质却可以被精确还原为两个原子操作：将 WIM/ESD 镜像文件中的文件系统释放到目标分区，以及在目标磁盘上建立可被固件识别的引导链。围绕这一本质，微软官方构建了以 DISM（Deployment Image Servicing and Management部署映像服务和管理）为核心、WIMGAPI 为底层接口的技术体系，而开源社区则以 wimlib 为代表提供了跨平台的独立实现。几乎所有主流第三方部署工具——Dism++、CGI、WinNTSetup、WimTool、ImageX、WePE 等——本质上都是对上述底层引擎的图形化封装与流程编排。

从 WIM/ESD 镜像的文件级存储机制与压缩算法出发，逐层深入三大底层引擎的架构差异，解析 BIOS/MBR 与 UEFI/GPT 双体系下的引导生成逻辑，剖析主流第三方工具的封装原理，对比性能基准，建立故障排查方法论，并回顾这一技术栈从 Ghost 时代到现代云部署的演进路径。全文旨在为系统工程师、运维人员和技术爱好者提供一份可落地、可追溯的深度技术参考。

第一章 WIM/ESD 镜像机制深度解析

1.1 从扇区级到文件级：镜像范式的根本转变

在 Windows Vista 发布之前，微软操作系统的部署长期依赖第三方扇区级镜像工具，其中最具代表性的是 Symantec赛门铁克Ghost（诺顿克隆精灵）。Ghost为General Hardware Oriented System Transfer（通用硬件导向系统转移）的首字母缩略字。Ghost 的工作原理是逐扇区读取源磁盘，将磁盘的二进制快照压缩为 .gho 文件，恢复时再逐扇区写回目标磁盘。这种范式存在三个根本性缺陷：

第一，硬件绑定性强。由于扇区级镜像包含了源硬件的驱动程序和 HAL（硬件抽象层）信息，将镜像恢复到不同硬件配置的机器上时，极易出现蓝屏（BSOD）或无法启动的问题。第二，空间利用率低。扇区级镜像无法识别文件系统层面的重复数据，即使两个分区包含大量相同文件，镜像也会完整存储每一份。第三，不可离线编辑。要修改镜像中的某个文件或注入某个驱动，必须先将镜像完整恢复到一个分区，修改后再重新捕获，流程冗长且容易出错。

Windows Vista 引入的 WIM（Windows Imaging Format）从根本上改变了这一范式。WIM 是一种基于文件的镜像格式，其基本信息单元不是扇区，而是文件。一个 WIM 文件本质上是一个高度模块化的容器型文件系统快照，它不依赖特定的分区结构或硬件配置，而是以文件及其元数据（权限、时间戳、属性、重解析点等）为存储对象。这一设计带来了三个革命性优势：硬件无关性、单一实例存储、离线可编辑性。

1.2 WIM 文件的物理结构

一个标准的 WIM 文件由以下几个关键部分按序组成：

（1）文件头（File Header）

文件头位于 WIM 文件的最起始位置，以魔数WIM1（即 ASCII 字符 0x57 0x49 0x4D 0x30 0x01）作为标识符。文件头中包含了 WIM 格式版本号、文件大小、镜像数量、标志位（如是否压缩、是否只读）、GUID 等全局元信息。其中 GUID 字段在 WIM 的增量更新和分段镜像（SWM）中扮演关键角色，用于关联属于同一逻辑镜像的多个物理文件。

（2）资源区段（Resource Section）

资源区段是 WIM 文件中真正存放文件内容数据的区域。所有文件的原始数据被分割为固定大小的块（通常为 32KB），每个块独立进行压缩处理后存储。这种分块压缩策略的优势在于：当需要读取某个特定文件时，只需解压该文件所对应的块，而无需解压整个镜像，从而实现了"惰性加载"（Lazy Loading）和随机访问能力。

（3）元数据区段（Metadata Section）

元数据区段存储了文件系统的目录树结构和每个文件的元信息，包括文件名、路径、文件属性（只读、隐藏、系统等）、创建/修改/访问时间戳、安全描述符（NTFS ACL）、数据流名称（NTFS 备用数据流）、重解析点标签（符号链接、挂载点、WIMBoot 指针等）。元数据区段本身也经过压缩，但其内部结构经过精心设计，使得引导加载程序（bootloader）可以在不完整解压的情况下快速定位关键系统文件。

（4）XML 描述信息（XML Data）

WIM 文件末尾通常附带一段可读性强的 XML 元数据，记录了镜像的操作系统版本、名称、架构（x86/amd64/arm64）、语言包、服务包级别等信息。这段 XML 是 DISM、安装程序等工具识别镜像内容的主要依据。一个典型的 WIM XML 片段如下：

<WIM>
 <IMAGE INDEX="1">
  <NAME>Windows 11 Pro</NAME>
  <DESCRIPTION>Windows 11 Pro</DESCRIPTION>
  <DIRCOUNT>20145</DIRCOUNT>
  <FILECOUNT>104823</FILECOUNT>
  <TOTALBYTES>15234567890</TOTALBYTES>
  <HARDLINKBYTES>5234567890</HARDLINKBYTES>
  <CREATIONTIME>
   <HIGHPART>0x01D9E2A3</HIGHPART>
   <LOWPART>0x5F4B8C00</LOWPART>
  </CREATIONTIME>
  <WINDOWS>
   <ARCH>9</ARCH>
   <PRODUCTNAME>Microsoft® Windows® Operating System</PRODUCTNAME>
   <EDITIONID>Professional</EDITIONID>
   <INSTALLATIONTYPE>Client</INSTALLATIONTYPE>
   <SERVICINGDATA>
    <GDRDUPLEVEL>...</GDRDUPLEVEL>
    <IMAGE_BUILD>22631</IMAGE_BUILD>
   </SERVICINGDATA>
  </WINDOWS>
 </IMAGE>
</WIM>

1.3 单一实例存储（Single-Instance Storage, SIS）

WIM 最核心的技术创新之一是单一实例存储机制。其基本思想是：在捕获镜像时，对每个文件的内容计算哈希值（WIM 使用 SHA-1 哈希），如果两个文件的内容哈希完全相同，则在资源区段中只存储一份实际数据，而在元数据区段中让两个文件条目都指向同一份资源。

这一机制在 Windows 安装镜像中带来了惊人的空间节省。微软官方的 install.wim 通常包含多个 Windows 版本（家庭版、专业版、企业版等），这些版本之间共享了超过 80% 的系统文件。如果没有单一实例存储，一个包含 5 个版本的 WIM 文件体积可能达到 20GB 以上；而借助 SIS，实际体积通常可以控制在 4-6GB。

更进一步，WIM 还支持跨镜像的硬链接引用。在 WIM 的元数据中，HARDLINKBYTES字段记录了通过硬链接共享的字节数。在 Windows 11 的 install.wim 中，硬链接节省的空间往往达到数 GB 量级。

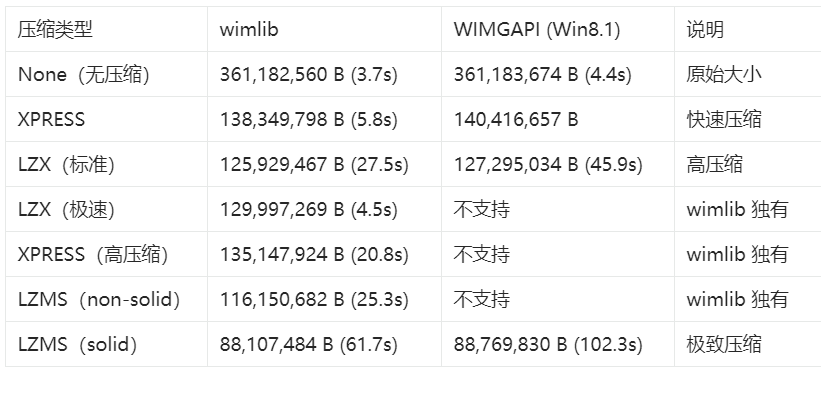

1.4 压缩算法体系

WIM 支持多种压缩算法，不同算法在压缩率和压缩/解压速度之间取得不同的权衡：

（1）XPRESS 压缩

XPRESS 是一种基于 LZ77 思想的快速压缩算法，由微软为 WIM 专门优化。它的特点是压缩和解压速度极快，压缩率中等。XPRESS 有两个子级别：XPRESS（标准）和 XPRESS（高压缩）。在实际部署中，XPRESS 压缩的 WIM 镜像释放速度最快，适合对部署时间敏感的场景。

（2）LZX 压缩

LZX 是一种基于 LZ77 + 算术编码的高压缩率算法，最初由微软为 Cabinet（.cab）格式开发，后被引入 WIM。LZX 的压缩率显著高于 XPRESS，但压缩和解压速度较慢。LZX 也有多个压缩级别，从 1 到 21，级别越高压缩率越好但耗时越长。Windows 安装介质中的 install.wim 通常使用 LZX 压缩以控制体积。

（3）LZMS 压缩

LZMS 是微软在 Windows 8 时代引入的一种新压缩算法，专门为 WIM 的 Solid（固态）模式设计。LZMS 结合了 LZ77 和统计建模，在 Solid 模式下可以达到极高的压缩率。Solid 模式的核心思想是：不再将每个文件独立压缩，而是将所有文件数据合并为一个连续的数据流进行压缩，从而利用跨文件的冗余信息进一步提升压缩率。但 Solid 模式的代价是随机访问性能下降——读取单个文件可能需要解压大量前置数据。

（4）无压缩（None）

WIM 也支持不压缩的模式，此时文件数据以原始形式存储。无压缩 WIM 的读写速度最快，但体积最大，通常仅用于调试或需要频繁修改镜像的场景。

1.5 ESD 格式：WIM 的加密压缩超集

ESD（Electronic Software Download）是微软在 Windows 8.1 时代引入的一种镜像格式，本质上是 WIM 的加密压缩超集。ESD 并非另起炉灶，而是在 WIM 的基础上增加了两层关键能力：

（1）AES-256 加密

ESD 文件的资源区段使用 AES-256 算法进行加密，加密密钥通过微软的 CNG（Cryptography Next Generation）密钥派生机制生成，并可以与 TPM（可信平台模块）绑定。这意味着 ESD 镜像在传输和存储过程中具有强保密性，未经授权的工具无法直接读取其内容。微软通过 Windows 更新和媒体创建工具分发的 install.esd 均采用加密形式。

（2）Solid + LZMS 极致压缩

ESD 默认使用 Solid 模式 + LZMS 压缩算法，将镜像体积压缩至极限。相比标准 LZX 压缩的 WIM，ESD 的体积通常可以再减少 30%-40%。这对于 OTA（Over-The-Air）升级和网络分发场景至关重要——带宽节省可以达到 60% 以上。

然而，ESD 的高压缩和加密特性也带来了代价：可调试性和可编辑性差。标准 DISM 工具无法直接挂载和修改加密的 ESD 文件，必须先将其转换为 WIM 格式（解密 + 重新压缩）。Dism++ 等第三方工具通过在内存中解密 ESD 而不落盘，实现了 ESD 的直接读取和转换，这是其核心技术亮点之一。

1.6 SWM 分段镜像

SWM（Split WIM）是 WIM 的分段存储形式，用于将一个大的 WIM 文件分割为多个较小的 .swm 文件，以适应 FAT32 文件系统的 4GB 文件大小限制（常见于 UEFI 启动 U 盘）或光盘存储。SWM 文件通常命名为 install.swm、install2.swm、install3.swm 等。

SWM 的分割原理是：第一个 .swm 文件包含 WIM 文件头和元数据区段，后续的 .swm 文件仅包含资源区段的数据块。所有 .swm 文件共享同一个 GUID，以标识它们属于同一逻辑镜像。DISM 和 wimlib 都支持直接从 SWM 分段文件中应用镜像，无需先合并。

第二章 三大底层引擎架构对比

2.1 引擎生态总览

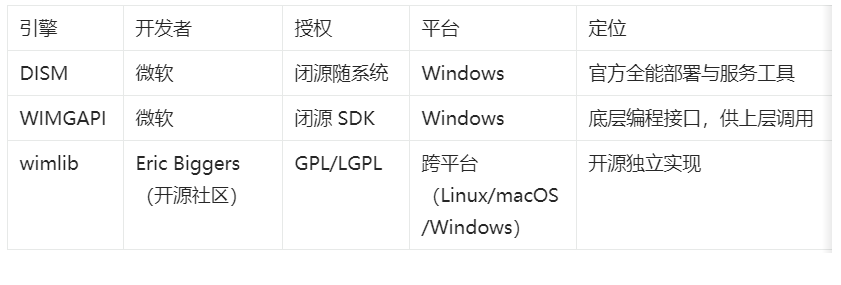

Windows 镜像的处理（创建、提取、修改、压缩）在底层由三种主要引擎驱动：

这三者之间的关系并非简单的并列竞争，而是形成了一个"官方接口层 + 官方工具层 + 开源替代层"的立体生态。WIMGAPI 是最底层的编程接口，DISM 是基于 WIMGAPI 构建的上层命令行工具，而 wimlib 则是完全独立于 WIMGAPI 的开源重新实现。

2.2 WIMGAPI：微软的底层编程接口

WIMGAPI（Windows Imaging API）是微软提供的一组 COM 风格的 C/C++ 编程接口，是整个 Windows 镜像处理技术栈的基石。WIMGAPI 以动态链接库wimgapi.dll的形式存在，随 Windows ADK（Assessment and Deployment Kit）分发，也被 Windows 安装程序和 WinPE 内置。

WIMGAPI 的核心接口包括：

  • WIMCreateFile / WIMCloseHandle

    ：创建或打开 WIM 文件，返回句柄

  • WIMLoadImage / WIMUnloadImage

    ：加载指定索引的镜像元数据

  • WIMApplyImage

    ：将镜像应用（释放）到目标目录

  • WIMCaptureImage

    ：从源目录捕获（创建）镜像

  • WIMMountImage / WIMUnmountImage

    ：挂载/卸载镜像以供离线编辑

  • WIMSetTemporaryPath

    ：设置临时文件路径

  • WIMGetImageInformation

    ：获取镜像的 XML 元数据信息

  • WIMSetReferenceFile

    ：设置引用文件（用于增量捕获和 SWM）

  • WIMRegisterMessageCallback

    ：注册进度回调函数

WIMGAPI 的架构特点是状态机驱动。调用方通过 WIMCreateFile 获取一个全局句柄，然后通过 WIMLoadImage 加载特定镜像索引，再执行应用/捕获/挂载等操作。整个过程中，WIMGAPI 内部维护了压缩上下文、哈希表、临时文件等状态，调用方通过句柄间接操作这些状态。

WIMGAPI 的一个重要设计约束是单线程模型。虽然 WIMGAPI 内部在压缩和解压时可能使用多线程（取决于 Windows 版本），但其公开接口并非线程安全的，调用方不能在多个线程中同时操作同一个 WIM 句柄。这一约束在一定程度上限制了上层工具的并行化能力。

2.3 DISM：官方全能部署与服务工具

DISM（Deployment Image Servicing and Management，部署映像服务和管理）是微软从 Windows 7 / Windows Server 2008 R2 开始引入的官方命令行工具，逐步取代了更早的 ImageX、Pkgmgr、Intlcfg 等工具，成为 Windows 镜像管理的统一入口。

DISM 的架构可以分为三层：

（1）命令行接口层（dism.exe）

dism.exe 是用户直接交互的命令行前端，负责解析命令行参数、验证参数组合、输出进度信息和错误代码。dism.exe 本身不包含任何镜像处理逻辑，它只是一个命令解析器和调度器。

（2）服务提供者层（DISM Providers）

DISM 的核心架构是基于"服务提供者"（Provider）的插件式设计。每个 Provider 负责一类特定的操作：

  • WIM Provider

    ：基于 WIMGAPI，负责 WIM/ESD 镜像的挂载、卸载、应用、捕获、导出

  • CBS Provider

    （Component-Based Servicing）：基于 Windows 模块服务堆栈，负责 Windows 更新包（.msu/.cab）的添加、删除、枚举

  • Driver Provider

    ：基于 Windows Driver Store，负责驱动程序的注入、枚举、删除

  • Capability Provider

    ：负责 Windows 可选功能（Features on Demand）的管理

  • Appx Provider

    ：负责 UWP 应用（.appx）的离线预装

  • Unattend Provider

    ：负责应答文件（unattend.xml）的应用

  • International Provider

    ：负责语言包和区域设置

这种插件式架构使得 DISM 可以通过新增 Provider 来扩展功能，而无需修改核心框架。

（3）底层引擎层

在最底层，DISM 的 WIM Provider 调用 WIMGAPI（wimgapi.dll）来执行实际的镜像操作。这意味着 DISM 和 ImageX 在 WIM 处理层面共享同一套底层代码，两者生成的 WIM 文件完全兼容。DISM 相对于 ImageX 的优势在于它叠加了离线包管理、ESD 压缩支持、VHD 操作、在线修复、PowerShell API 等上层能力。

DISM 的典型部署命令如下：

:: 应用镜像到目标分区
DISM /Apply-Image /ImageFile:D:\sources\install.wim /Index:1 /ApplyDir:C:\

:: 查看镜像信息
DISM /Get-ImageInfo /ImageFile:D:\sources\install.wim

:: 挂载镜像
DISM /Mount-Image /ImageFile:D:\install.wim /Index:1 /MountDir:D:\mount

:: 注入驱动
DISM /Image:D:\mount /Add-Driver /Driver:D:\drivers /Recurse

:: 提交并卸载
DISM /Unmount-Image /MountDir:D:\mount /Commit

2.4 wimlib：开源跨平台独立实现

wimlib 是由 Eric Biggers 主导开发的开源库，旨在提供一个自由、跨平台的 WIM/ESD 处理方案，作为微软 WIMGAPI、ImageX 和 DISM 的替代。wimlib 以 C 语言编写，核心库以 LGPL 许可证发布，命令行前端 wimlib-imagex 以 GPL 许可证发布。

wimlib 的架构与 WIMGAPI 有本质区别：

（1）完全独立实现

wimlib 没有调用任何微软的闭源代码，其 WIM 文件解析、压缩/解压算法、单一实例存储逻辑、NTFS 元数据处理等全部从零编写。这意味着 wimlib 可以在 Linux、macOS、FreeBSD 等非 Windows 平台上原生运行，也可以在没有安装 Windows ADK 的精简 WinPE 环境中使用。

（2）多线程架构

wimlib 从设计之初就考虑了多线程并行。在创建（捕获）镜像时，wimlib 可以使用多个线程并行读取文件、计算哈希、压缩数据块。在应用（提取）镜像时，wimlib 同样可以并行解压和写入文件。wimlib 的多线程实现基于 POSIX 线程（pthread），在 Windows 上通过 MinGW 的 pthread 实现或原生线程池。

（3）NTFS 原生支持

wimlib 包含了一个独立的 NTFS 库（libntfs-3g 的分支或独立实现），可以在非 Windows 平台上直接读取和写入 NTFS 分区，保留 NTFS 的权限、压缩、加密、重解析点等高级属性。这使得 wimlib 在 Linux 环境下也能完整地捕获和应用 Windows 系统镜像。

（4）额外功能

wimlib 提供了一些 ImageX 和 DISM 不具备的功能：

  • extract 命令

    ：无需挂载即可从 WIM 中提取单个文件或目录

  • update 命令

    ：无需挂载即可向 WIM 中添加、删除、重命名文件

  • optimize 命令

    ：重新压缩 WIM 文件，移除冗余数据

  • verify 命令

    ：校验 WIM 文件的完整性

  • --solid 选项

    ：创建 Solid 模式的 WIM/ESD，压缩率更高

wimlib-imagex 的典型命令如下：

# 应用镜像
wimlib-imagex apply install.wim 1 /mnt/windows

# 捕获镜像（使用 LZX 压缩，8 线程）
wimlib-imagex capture /mnt/windows install.wim "Windows 11" --compress=LZX --threads=8

# 提取单个文件
wimlib-imagex extract install.wim 1 /Windows/System32/notepad.exe

# 导出为 ESD（Solid 模式）
wimlib-imagex export install.wim all install.esd --solid

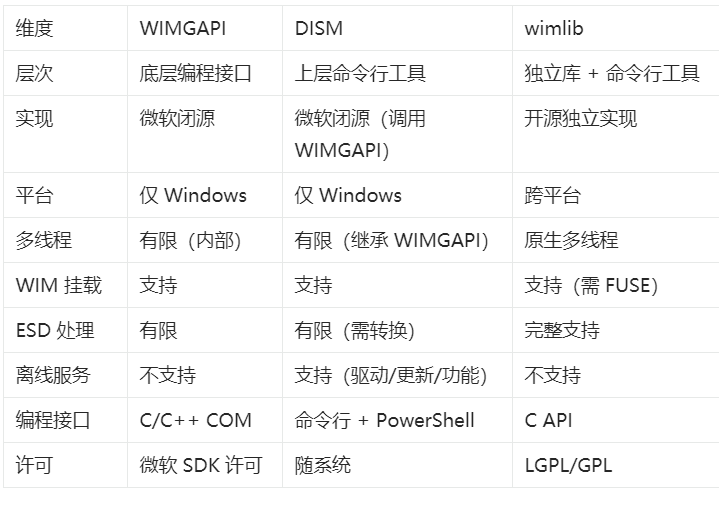

2.5 三大引擎的本质区别

从本质上看，WIMGAPI 是"引擎"，DISM 是"驾驶室"，而 wimlib 是"另一台独立制造的引擎"。DISM 的价值不在于 WIM 处理本身（这部分与 ImageX 无异），而在于它围绕 WIM 构建了完整的离线服务生态——驱动注入、更新集成、功能管理、语言包、应答文件等。wimlib 的价值则在于跨平台、多线程性能和开源可审计性。

第三章 引导生成逻辑

3.1 引导链的本质

镜像释放到目标分区只是系统部署的第一步。如果没有正确的引导配置，计算机固件（BIOS 或 UEFI）根本不知道从哪里加载操作系统。引导生成的本质是：在目标磁盘上建立一条从固件到操作系统加载器（winload.exe/winload.efi）再到内核（ntoskrnl.exe）的可追溯路径。

这条路径在 BIOS/MBR 和 UEFI/GPT 两种体系下有完全不同的实现方式。

3.2 BIOS/MBR 引导流程

BIOS（Basic Input/Output System）是传统 PC 的固件接口，MBR（Master Boot Record）是传统磁盘的分区表格式。在 BIOS/MBR 体系下，引导链如下：

第一阶段：BIOS → MBR

计算机加电后，BIOS 执行 POST（Power-On Self-Test，加电自检），然后按照启动顺序搜索可引导设备。对于硬盘，BIOS 读取磁盘的第一个扇区（LBA 0，512 字节），即 MBR。MBR 包含三部分：446 字节的引导代码、64 字节的分区表（4 个主分区条目，每个 16 字节）、2 字节的魔数 0x55AA。BIOS 检查魔数后，将执行权交给 MBR 中的引导代码。

第二阶段：MBR → 分区引导扇区（PBR/VBR）

MBR 引导代码的作用是扫描分区表，找到标记为"活动"（Active，即 0x80 标志位）的主分区，然后读取该分区的第一个扇区——分区引导扇区（Partition Boot Record / Volume Boot Record），并将执行权交给它。

第三阶段：PBR → bootmgr

Windows 的 PBR 引导代码会在本分区根目录下查找bootmgr文件（Windows Vista 及以后），将其加载到内存并执行。bootmgr 是 Windows 引导管理器，它替代了 Windows XP 时代的 NTLDR。

第四阶段：bootmgr → BCD → winload.exe

bootmgr 读取活动分区\Boot\BCD文件（引导配置数据库），根据 BCD 中的配置显示启动菜单（如果有多个系统）或直接加载默认启动项。BCD 中记录了每个启动项的device（系统分区）和path（加载器路径，通常为\Windows\system32\winload.exe）。bootmgr 根据这些信息加载 winload.exe。

第五阶段：winload.exe → ntoskrnl.exe

winload.exe 是操作系统加载器，负责加载 Windows 内核ntoskrnl.exe、硬件抽象层hal.dll、系统注册表SYSTEMHive、启动关键驱动程序（如磁盘驱动、文件系统驱动），然后将执行权交给内核。内核初始化完成后，启动会话管理器（smss.exe）、Win32 子系统（csrss.exe/wininit.exe），最终到达登录界面。

3.3 UEFI/GPT 引导流程

UEFI（Unified Extensible Firmware Interface，统一可扩展固件接口）是现代 PC 的固件标准，GPT（GUID Partition Table）是 UEFI 规范定义的磁盘分区表格式。UEFI/GPT 体系下的引导链与 BIOS/MBR 有本质区别：

第一阶段：UEFI 固件 → ESP 分区

计算机加电后，UEFI 固件初始化硬件，然后在 GPT 分区表中查找 ESP（EFI System Partition，EFI 系统分区）。ESP 是一个 FAT32 格式的专用分区，通常大小为 100MB-500MB，其分区类型 GUID 为C12A7328-F81F-11D2-BA4B-00A0C93EC93B。UEFI 固件直接从 ESP 中读取引导文件，不再依赖 MBR 引导代码。

第二阶段：ESP → bootmgfw.efi

UEFI 固件根据 NVRAM（非易失性随机访问存储器）中记录的启动项，或在未找到有效启动项时回退到默认路径\EFI\Boot\bootx64.efi（x64 架构），加载 Windows 引导管理器。Windows 的引导管理器位于 ESP 的\EFI\Microsoft\Boot\bootmgfw.efi。如果开启了 Secure Boot（安全启动），UEFI 固件会验证 bootmgfw.efi 的数字签名，只有通过微软签名的引导程序才能执行。

第三阶段：bootmgfw.efi → BCD → winload.efi

bootmgfw.efi 读取 ESP 中的\EFI\Microsoft\Boot\BCD文件，根据 BCD 配置加载对应的操作系统加载器\Windows\system32\winload.efi。注意 UEFI 模式下使用的是 winload.efi（EFI 应用程序），而非 BIOS 模式下的 winload.exe。

第四阶段：winload.efi → ntoskrnl.exe

与 BIOS 模式类似，winload.efi 加载内核、HAL、注册表和启动驱动，然后转交执行权。

UEFI 相对于 BIOS 的核心优势在于：引导过程不再依赖脆弱的磁盘引导代码（MBR/PBR 中的机器码极易被恶意软件或磁盘工具破坏），而是基于文件系统中的 EFI 应用程序；引导配置存储在 NVRAM 中，支持多启动项的灵活管理；Secure Boot 提供了引导链的完整性验证。

3.4 BCD 数据库结构

BCD（Boot Configuration Data，引导配置数据）是 Windows Vista 以后引入的引导配置数据库，替代了 Windows XP 时代的 boot.ini 文件。BCD 本质上是一个注册表 Hive 格式的二进制文件，其结构与 Windows 注册表完全一致，可以被注册表 API 读取和修改。

BCD 文件在 BIOS 模式下位于活动分区的\Boot\BCD，在 UEFI 模式下位于 ESP 的\EFI\Microsoft\Boot\BCD。

BCD 的逻辑结构由"对象"（Object）组成，每个对象有一个唯一的 GUID 标识符和一个类型标识。核心对象类型包括：

  • {bootmgr}

    ：Windows 引导管理器对象，定义了启动菜单的显示行为、默认启动项、超时时间等

  • {current}

    ：当前运行的操作系统启动项

  • {default}

    ：默认启动项

  • {memdiag}

    ：内存诊断工具

  • {resumeloadersettings}

    ：休眠恢复设置

  • 自定义 GUID：每个已安装的 Windows 系统对应一个自定义 GUID 的启动项

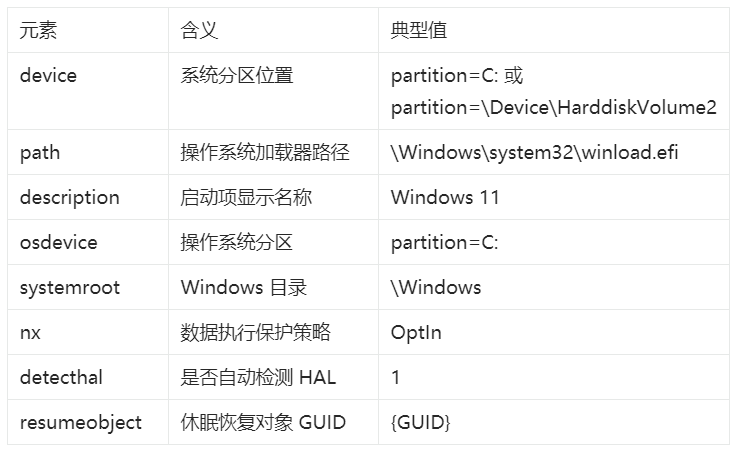

每个启动项对象包含若干元素（Element），关键元素包括：

操作 BCD 的标准工具是bcdedit.exe，它提供了查看、创建、修改、删除启动项的命令。但 bcdedit 的操作粒度较细，对于引导重建场景，更常用的是bcdboot.exe。

3.5 BCDBoot：引导文件生成器

BCDBoot（Boot Configuration Data Boot File Creation Tool）是微软提供的引导文件生成工具，其核心功能是从已安装的 Windows 系统目录中复制引导文件到目标系统分区，并重建 BCD 数据库。

BCDBoot 的典型命令：

:: BIOS/MBR 模式：将 C:\Windows 的引导文件写入活动分区
bcdboot C:\Windows /l zh-cn

:: UEFI/GPT 模式：将引导文件写入指定 ESP 分区（S:）
bcdboot C:\Windows /s S: /f UEFI /l zh-cn

:: 同时支持 BIOS 和 UEFI（双模式）
bcdboot C:\Windows /s S: /f ALL /l zh-cn

BCDBoot 的工作流程如下：

  1. 验证源目录

    ：检查指定的 Windows 目录（如 C:\Windows）是否包含有效的系统文件（winload.efi/winload.exe、bootmgr 等）

  2. 确定目标分区

    ：根据/s参数指定系统分区，或在未指定时自动选择当前活动分区（BIOS）或 ESP 分区（UEFI）

  3. 复制引导文件

    ：

    • BIOS 模式：复制bootmgr、\Boot\BCD、\Boot\bootsect.exe等到活动分区

    • UEFI 模式：复制bootmgfw.efi、bootmgr.efi、\EFI\Microsoft\Boot\BCD等到 ESP 分区

  1. 重建 BCD

    ：在目标分区创建新的 BCD 数据库，添加 Windows 启动管理器对象和操作系统启动项

  2. 更新 NVRAM（UEFI 模式）

    ：在 UEFI 固件的 NVRAM 中添加或更新指向 Windows Boot Manager 的启动项，默认置于启动顺序顶部

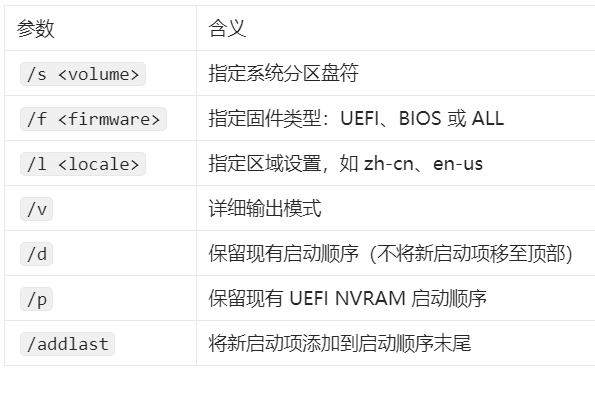

BCDBoot 的关键参数：

3.6 BOOTICE：高级引导管理工具

BOOTICE 是由国内开发者 Pauly 开发的一款免费引导管理工具，提供了比 bcdedit 和 bcdboot 更底层、更灵活的引导操作能力。BOOTICE 的核心功能包括：

  • MBR 管理

    ：安装、备份、恢复不同类型的 MBR 引导代码（Windows NT 6.x MBR、GRUB4DOS、UltraISO 等）

  • PBR 管理

    ：管理分区引导扇区

  • BCD 编辑

    ：图形化编辑 BCD 数据库，支持添加、删除、修改启动项，调整启动顺序

  • UEFI 启动项管理

    ：直接编辑 UEFI NVRAM 中的启动项

  • 磁盘分区管理

    ：查看和修改分区表信息

  • VHD/VHDX 管理

    ：挂载、卸载虚拟硬盘

BOOTICE 的技术本质是直接调用 Windows 的磁盘 I/O API（如 DeviceIoControl）和 UEFI 固件 API，绕过 bcdedit 等高层工具的限制，实现对引导扇区和 BCD 的字节级操作。在 PE 环境下进行系统部署时，BOOTICE 常用于处理 bcdboot 无法解决的复杂引导场景，如多系统共存、自定义引导菜单、修复损坏的 MBR/PBR 等。

第四章 Windows系统完整部署全流程底层拆解

完整的Windows系统部署分为预处理阶段、镜像解压阶段、系统初始化阶段、引导构建阶段、收尾校验阶段五大核心阶段，全流程由三大底层引擎调度执行，最终实现系统可正常开机运行，本章节逐阶段拆解底层技术细节。

4.1 预处理阶段：环境检测与分区初始化

部署启动后，工具首先调用底层引擎前置接口，完成硬件与分区环境检测，为镜像部署提供合规环境。核心操作包括：检测磁盘分区表类型（MBR/GPT）、检测启动模式（BIOS/UEFI）、校验目标分区文件系统（必须为NTFS）、清理分区冗余文件、校验镜像文件哈希完整性、判断镜像版本与硬件架构适配性（32/64位）。

同时完成缓存目录初始化，配置引擎解压临时文件存储路径，避免解压过程中缓存溢出、文件冲突。该阶段所有检测逻辑均基于三大引擎的底层适配接口实现，保证部署环境合规。

4.2 镜像解压阶段：核心数据落地过程

该阶段是部署的核心核心，由选定的底层引擎（DISM/wimlib/WIMGAPI）执行镜像解析与文件落地，完整流程严格遵循WIM格式规范与单实例存储机制。

步骤一：引擎读取镜像文件头，解析镜像版本、压缩算法、数据块大小、系统版本、架构信息，初始化解压参数。

步骤二：加载镜像哈希索引表与目录树结构，建立内存映射，明确所有文件的存储位置与关联关系。

步骤三：多线程流式读取镜像数据块，根据哈希索引调取唯一物理数据，通过解压算法还原原始二进制数据。

步骤四：按照目录树结构，将解压后的文件精准落地到目标NTFS分区，同步还原文件路径、层级结构。

步骤五：调用元数据处理模块，还原文件NTFS权限、时间戳、所有者、硬链接、重解析点、系统隐藏属性，保证文件与原版系统完全一致。

步骤六：逐文件校验落地数据哈希值，对比镜像原始数据，剔除损坏、缺失文件，保证部署完整性。

整个解压过程为流式按需解压，无需将整个镜像加载到内存，极大降低硬件资源占用，这也是WIM部署相比传统压缩解压更高效的核心原因。

4.3 系统初始化阶段：注册表与组件重构

文件落地完成后，系统并未具备运行能力，需要完成离线初始化，重构系统核心配置，该阶段是普通用户极易忽略的关键底层步骤。

核心操作包括：加载离线系统注册表（SYSTEM、SOFTWARE、USER注册表文件）、初始化系统设备驱动适配项、重置系统安装状态、初始化WinSxS组件依赖关联、修复系统文件链接、生成系统随机SID、初始化系统服务启动项、适配当前硬件架构参数。

该阶段主要由DISM引擎深度适配完成，wimlib仅能完成基础初始化，这也是复杂硬件环境下DISM部署稳定性更高的核心原因。初始化完成后，系统文件体系、注册表体系、组件依赖体系完全成型，具备内核启动基础条件。

4.4 引导构建阶段：BCD引导体系生成核心原理

引导构建是系统部署的收尾核心，无正确引导则系统无法开机，其本质是创建分区引导记录+生成BCD引导配置数据+关联系统内核路径，主流工具通过BCD-Boot、BOOTICE两种工具实现该流程。

4.4.1 引导分区基础初始化

针对MBR与GPT两种分区架构，执行差异化引导初始化：MBR架构重写磁盘主引导记录、分区引导记录，激活系统分区；GPT架构初始化ESP引导分区、MSR保留分区，写入UEFI标准引导文件。

4.4.2 BCD注册表构建原理

BCD（Boot Configuration Data，引导配置数据）是Windows Vista及之后系统的核心引导配置注册表文件，替代老旧boot.ini文件，存储所有开机引导参数。部署工具通过BCD-Boot工具自动生成全新BCD文件，核心配置包括：系统分区路径、内核文件ntoskrnl.exe路径、硬件抽象层适配参数、启动超时时间、默认启动项、安全启动参数、故障恢复配置。

BOOTICE工具则提供可视化精细化编辑能力，支持手动修改引导记录、BCD参数、分区激活状态，适配特殊引导故障修复场景。

4.4.3 引导链路完整闭环

完整开机引导链路为：主板BIOS/UEFI自检→读取磁盘引导记录→加载BCD引导配置→定位系统分区内核文件→加载ntoskrnl.exe内核→初始化硬件驱动→启动系统服务→进入系统桌面。部署工具的引导构建操作，正是打通这一全链路的关键。

4.5 收尾校验阶段：完整性检测与异常容错

部署最后阶段，引擎完成临时缓存清理、文件权限最终校验、BCD引导有效性检测、系统组件完整性扫描，输出部署日志，记录解压文件总数、损坏文件数量、引导配置状态，完成整套系统部署流程。若检测到文件缺失、引导异常，工具会自动触发容错修复机制，最大程度保证部署成功率。

第五章 主流第三方工具封装原理

5.1 第三方工具生态总览

几乎所有面向终端用户的 Windows 部署工具，本质上都是对 DISM/WIMGAPI/wimlib 三大底层引擎的图形化封装与流程编排。这些工具的价值不在于重新发明镜像处理引擎，而在于：

  1. 降低使用门槛

    ：将复杂的命令行操作转化为直观的图形界面

  2. 流程自动化

    ：将"分区→格式化→释放镜像→注入驱动→建立引导→修复引导"等多步操作编排为一键流程

  3. 增强功能

    ：在底层引擎之上叠加系统清理、优化、备份、驱动管理等增值功能

  4. 环境适配

    ：针对 WinPE 环境进行精简和优化，确保在资源受限的预安装环境中稳定运行

5.2 Dism++：DISM 的图形化增强封装

Dism++ 是由国内开发者团队"初雨团队"（Chuyu Team）开发的一款轻量级 Windows 系统维护工具，体积不足 5MB，却集成了系统清理、优化、备份、还原、驱动管理等全方位功能。Dism++ 已成为绝大多数主流 WinPE 工具箱（如微 PE、优启通、杏雨梨云等）的标配组件。

技术架构：

Dism++ 基于 C++ 与 Windows API 深度集成，其架构分为三层：

  1. UI 层

    ：使用 DirectUI 或自绘控件实现轻量级图形界面，不依赖 .NET Framework，确保在精简 WinPE 中也能运行

  2. 业务逻辑层

    ：实现系统清理、优化、驱动管理、更新管理等业务逻辑，通过调用 Windows 原生 API（如 Driver Store API、Component Servicing API、Windows Update Agent API）完成操作

  3. 镜像处理层

    ：在 WIM/ESD 镜像处理方面，Dism++ 采用了混合策略：

    • 对于标准 WIM 操作（挂载、应用、捕获），优先调用系统内置的 DISM 引擎或 WIMGAPI

    • 对于 ESD 解密和转换，Dism++ 实现了自己的 ESD 解密模块，可以在内存中直接解密 ESD 而无需先转换为 WIM 落盘，这是其核心技术亮点

    • 对于高压缩率的 Solid ESD 创建，Dism++ 可能集成了 wimlib 或自定义压缩模块

核心能力：

  • WIM/ESD/SWM 全格式支持

    ：可以直接读取、应用、捕获、转换所有主流镜像格式

  • ESD 内存解密

    ：直接在内存中解密 ESD 文件，无需落盘转换，速度快且不占用磁盘空间

  • 系统清理

    ：清理 Windows 更新缓存、临时文件、日志文件、缩略图缓存、旧系统文件等

  • 驱动管理

    ：驱动备份、更新、回滚、卸载，支持离线集成驱动到镜像

  • 系统优化

    ：视觉效果、服务、计划任务、网络、隐私等方面的优化

  • CompactOS / WIMBoot

    ：支持系统压缩安装，节省磁盘空间

  • 系统修复

    ：基于 DISM 的组件存储修复（/RestoreHealth）

封装本质：Dism++ 并非简单地调用 dism.exe 命令行，而是直接调用 WIMGAPI 和 Windows 服务 API，实现了比 DISM 命令行更高效、更灵活的操作。其 ESD 内存解密能力是对 WIMGAPI 局限的重要补充。

5.3 CGI（一键还原）：备份还原的流程编排器

CGI（CGI Backup and Restore，常被称为"一键还原"）是由国内开发者CloneCD（圈内称呼：无忧 C 大）开发的一款系统备份与还原工具，广泛集成于各类 WinPE 中。CGI 的核心功能是将系统分区备份为 WIM/GHO 镜像，或从镜像还原系统分区。

技术架构：

CGI 的本质是一个多引擎调度器。它本身不实现镜像压缩算法，而是根据用户选择和镜像格式，自动调用底层引擎：

  • WIM 格式

    ：调用 DISM（dism.exe）或 wimlib（wimlib-imagex.exe）执行备份和还原

  • GHO 格式

    ：调用 Ghost32/Ghost64（Symantec Ghost 的 32/64 位命令行版本）执行备份和还原

  • ESD 格式

    ：调用 DISM 或 wimlib 处理

CGI 在底层引擎之上编排了完整的备份/还原流程：

  1. 备份流程

    ：选择源分区 → 选择镜像格式和压缩率 → 调用引擎捕获镜像 → 校验镜像完整性 → 可选：创建引导修复

  2. 还原流程

    ：选择镜像文件 → 选择目标分区 → 格式化目标分区 → 调用引擎释放镜像 → 自动建立引导（BCDboot）→ 可选：注入驱动

封装本质：CGI 的核心价值在于流程自动化和多引擎统一接口。它将原本需要多条命令行操作的备份/还原过程封装为几个点击步骤，并自动处理引导修复等容易被用户遗漏的环节。CGI 本身是一个图形化前端 + 流程编排器，所有重活都交给 DISM/wimlib/Ghost 完成。

5.4 WinNTSetup：专业级系统安装器

WinNTSetup 是一款专业 Windows 系统安装工具，用来绕过微软原版 setup.exe，直接应用 WIM/ESD 镜像、手动配置引导，广泛用于 PE 维护盘。支持从 Windows XP 到 Windows 11 的全版本离线部署。WinNTSetup 在技术圈和 PE 工具箱中享有很高的声誉，被认为是最专业的第三方系统安装工具之一。

技术架构：

WinNTSetup 的技术本质是深度调用 Windows 原生 API 的部署编排器。它并非简单地调用 dism.exe，而是直接调用 SetupAPI、DISM 组件服务、WIMGAPI、BCDBoot 等底层接口，完成完整的系统部署流程：

  1. 镜像解析

    ：读取 WIM/ESD/ISO 中的镜像信息，列出所有可用的系统版本索引

  2. 分区准备

    ：根据用户选择自动创建和格式化系统分区、ESP 分区（UEFI）、MSR 分区

  3. 镜像释放

    ：调用 WIMGAPI 或 DISM 将镜像释放到目标系统分区

  4. 注册表 Hive 注入

    ：挂载目标系统的注册表 Hive（SYSTEM、SOFTWARE、SAM、SECURITY、DEFAULT），注入必要的注册表设置，如磁盘驱动配置、页面文件设置、计算机名等

  5. 驱动预置

    ：将指定的驱动程序集成到目标系统的 Driver Store 中，确保首次启动时能正确识别硬件

  6. 应答文件应用

    ：解析并应用 unattend.xml，自动化 OOBE（Out-of-Box Experience）过程

  7. BCD 重建

    ：调用 BCDBoot 或直接操作 BCD，建立引导配置

  8. SID 重置

    ：确保部署后的系统具有唯一的安全标识符

  9. 用户账户初始化

    ：根据应答文件或默认设置创建用户账户

核心特性：

  • 全版本支持

    ：从 Windows XP（NT5.x）到 Windows 11（NT10.x），包括 32 位和 64 位

  • 多格式支持

    ：WIM、ESD、SWM、ISO（直接从 ISO 中提取 install.wim/esd）

  • 引导模式自动检测

    ：自动识别 BIOS/MBR 和 UEFI/GPT 模式，创建对应分区和引导

  • 驱动集成

    ：支持在部署时集成第三方驱动

  • 无人值守

    ：支持应答文件实现全自动部署

  • CompactOS

    ：支持压缩安装以节省空间

  • 虚拟硬盘部署

    ：支持直接部署到 VHD/VHDX

封装本质：WinNTSetup 是所有第三方工具中对 Windows 部署流程理解最深入、编排最完整的工具之一。它不仅仅是 DISM 的 GUI 封装，而是直接操作注册表 Hive、驱动存储、引导配置等底层组件，实现了微软官方安装程序（setup.exe）的大部分功能，同时提供了更高的灵活性和可控性。

5.5 WimTool：轻量级 WIM 管理工具

WimTool 是一款专注于 WIM 镜像管理的轻量级工具，由国内开发者lxl1638，圈内人称 “老九”，无忧启动论坛(https://wuyou.net)大佬开发。WimTool 的功能相对单一，主要围绕 WIM 文件的挂载、卸载、应用、捕获、导出、合并等操作。

技术架构：

WimTool 本质上是 WIMGAPI 的直接图形化封装。它通过调用 wimgapi.dll 的公开接口（WIMCreateFile、WIMApplyImage、WIMCaptureImage、WIMMountImage 等）来执行所有 WIM 操作，并通过 WIMRegisterMessageCallback 注册进度回调函数，在界面上实时显示操作进度。

WimTool 的特点是轻量、专一、无依赖。它不包含系统清理、优化、驱动管理等额外功能，只专注于 WIM 镜像管理。由于直接调用 WIMGAPI 而非 dism.exe，WimTool 的启动速度和操作响应速度通常比基于 DISM 命令行的封装更快。

5.6 ImageX：WIMGAPI 的原始命令行封装

ImageX 是微软在 Windows Vista 时代随 WAIK（Windows Automated Installation Kit）发布的命令行工具，是 WIMGAPI 的第一个官方命令行封装。ImageX 的功能完全聚焦于 WIM 镜像的创建、修改、提取和应用，不包含驱动注入、更新管理等离线服务功能。

ImageX 的典型命令：

:: 应用镜像
imagex /apply D:\install.wim 1 C:\

:: 捕获镜像
imagex /capture C:\ D:\install.wim "Windows 11" /compress maximum

:: 挂载镜像
imagex /mountrw D:\install.wim 1 D:\mount

:: 卸载并提交
imagex /unmount /commit D:\mount

:: 导出镜像
imagex /export D:\install.wim 1 D:\install_new.wim

从 Windows 8 开始，ImageX 被 DISM 正式取代，DISM 继承了 ImageX 的所有 WIM 操作能力，并叠加了离线服务功能。但 ImageX 因其轻量和专一，在一些精简 PE 环境和旧系统维护场景中仍有使用。

ImageX 与 DISM 的底层关系：两者都调用同一套 WIMGAPI 底层接口，生成的 WIM 文件完全兼容。DISM 可以看作是 ImageX 的超集——在 ImageX 的 WIM 操作基础上，叠加了离线包管理、ESD 压缩、VHD 操作、在线修复、PowerShell API 等能力。

5.7 WePE：PE 环境与工具集的集成平台

WePE（微 PE 工具箱）是由国内开发者开发的一款轻量级 WinPE 工具箱，是目前国内最流行的 PE 发行版之一。WePE 本身不是一个单一的部署工具，而是一个预安装环境 + 工具集的集成平台。

技术架构：

WePE 的核心是一个精简定制的 Windows PE（基于 Windows 10/11 的 WinPE 内核），在其中预装了大量系统维护工具：

  • 部署工具

    ：Dism++、CGI、WinNTSetup、Windows 安装器

  • 分区工具

    ：DiskGenius、傲梅分区助手

  • 引导工具

    ：BOOTICE、引导修复工具

  • 密码工具

    ：Windows 密码清除器

  • 硬件检测

    ：CPU-Z、GPU-Z、AIDA64、HD Tune

  • 数据恢复

    ：DiskGenius（数据恢复功能）、Recuva

  • 网络工具

    ：浏览器、远程桌面、网络设置

WePE 的技术本质是WinPE 的定制与工具集成。它通过 Windows ADK 的 WinPE 创建工具生成基础 PE 镜像，然后通过 DISM 向 PE 镜像中添加驱动（特别是存储驱动和网络驱动）、组件（如 .NET Framework、PowerShell）和第三方工具，最后通过 WIM 捕获生成可启动的 PE 镜像。

WePE 的启动介质制作支持 U 盘（USB-HDD/USB-ZIP）、光盘、硬盘等多种形式，并支持 BIOS 和 UEFI 双模式启动。

第六章 性能对比与基准分析

6.1 性能维度定义

Windows 镜像处理的性能可以从以下几个维度进行量化评估：

  1. 捕获速度

    ：从源分区创建镜像的时间

  2. 应用速度

    ：从镜像释放到目标分区的时间

  3. 压缩率

    ：镜像文件大小与原始数据大小的比值

  4. 内存占用

    ：操作过程中的峰值内存使用量

  5. 多线程扩展性

    ：性能随 CPU 核心数增加的提升程度

  6. I/O 效率

    ：磁盘读写的效率和随机/顺序访问模式

6.2 压缩率对比

不同压缩算法和引擎在相同数据源上的压缩率表现（基于约 361MB 测试数据集的公开基准数据）：

从数据可以看出：

  • wimlib 在所有压缩级别下的压缩率均略优于或等于 WIMGAPI

  • wimlib 的压缩速度显著快于 WIMGAPI（LZX 标准：27.5s vs 45.9s，快约 40%；LZMS solid：61.7s vs 102.3s，快约 40%）

  • Solid + LZMS 模式可以达到最高压缩率（约为原始大小的 24%），但耗时最长

  • wimlib 提供了更多压缩级别选择，可以在速度和压缩率之间更精细地权衡

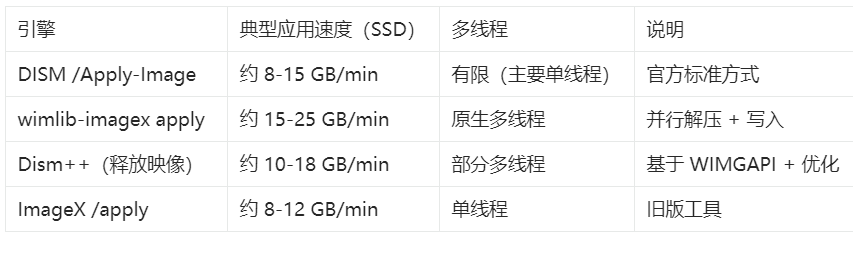

6.3 部署（应用）速度对比

镜像应用（释放）速度是部署场景中最关键的性能指标。根据多个公开测试和社区基准：

wimlib 在应用速度上的优势主要来自：

  1. 多线程并行解压

    ：多个数据块可以同时解压，充分利用多核 CPU

  2. 异步 I/O

    ：解压和写入可以流水线化，减少 I/O 等待

  3. 更高效的缓冲管理

    ：减少内存拷贝次数

在 HDD（机械硬盘）上，由于 I/O 成为瓶颈，wimlib 与 DISM 的速度差距会缩小；但在 NVMe SSD 上，wimlib 的多线程优势可以得到充分发挥，速度差距可达 1.5-2 倍。

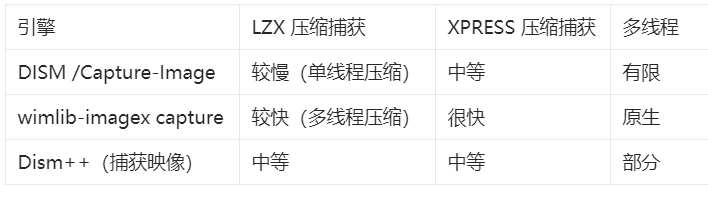

6.4 捕获速度对比

镜像捕获（创建）速度的差异更为显著，因为捕获过程涉及文件遍历、哈希计算、数据压缩等 CPU 密集型操作：

在一个典型的 Windows 11 系统分区（约 20GB 已用空间）的捕获测试中：

  • DISM /Capture-Image /compress maximum（LZX）：约 15-25 分钟

  • wimlib-imagex capture --compress=LZX --threads=8：约 6-10 分钟

  • wimlib-imagex capture --compress=XPRESS --threads=8：约 3-5 分钟

wimlib 的捕获速度优势可达 2-3 倍，这在企业批量部署的镜像制作环节具有显著的时间价值。

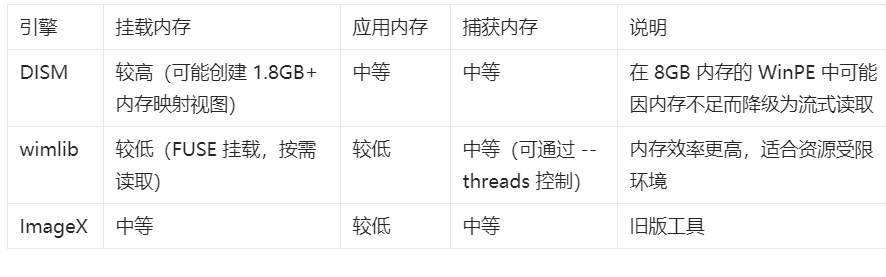

6.5 内存占用对比

DISM 在挂载 WIM 时的高内存占用是一个已知问题。它会尝试创建一个覆盖整个 WIM 文件的内存映射视图，当 WIM 文件较大（如 4-6GB 的 install.wim）时，内存映射视图可能达到 1.8GB 以上。在只有 8GB 物理内存的 WinPE 环境中，这极易导致内存不足，迫使 DISM 降级为低效的流式读取，进而加剧内存碎片和性能下降。wimlib 由于采用按需读取的 FUSE 挂载方式，内存占用显著更低。

6.6 性能选择建议

基于以上分析，不同场景下的引擎选择建议：

第七章 故障排查体系

7.1 故障分类框架

Windows 系统部署过程中的故障可以按照发生阶段分为四大类：

  1. 镜像处理故障

    ：WIM/ESD 文件损坏、压缩不兼容、索引越界、权限不足等

  2. 分区与格式化故障

    ：分区表损坏、ESP 分区缺失、格式化失败、4K 对齐问题等

  3. 引导生成故障

    ：BCD 损坏、引导文件丢失、BIOS/UEFI 模式不匹配、Secure Boot 拦截等

  4. 首次启动故障

    ：驱动不兼容、OOBE 卡死、蓝屏、系统文件损坏等

7.2 镜像处理常见故障

故障 1：错误 0x80070002（系统找不到指定的文件）

  • 可能原因

    ：WIM/ESD 文件损坏或不完整；镜像索引不存在；指定的源路径无效

  • 排查方法：

    • 使用DISM /Get-ImageInfo /ImageFile:<path>验证镜像完整性和可用索引

    • 检查文件大小是否与预期一致，对比官方哈希值

    • 重新下载或复制镜像文件


  • 修复方法

    ：重新获取完整的镜像文件；如果是 ESD，尝试转换为 WIM 后再操作

故障 2：错误 0x80070570（文件或目录损坏且无法读取）

  • 可能原因

    ：WIM 文件内部数据块损坏；存储介质有坏道；下载过程中数据损坏

  • 排查方法：

    • 使用wimlib-imagex verify <wimfile>校验 WIM 完整性

    • 检查磁盘健康状态（CrystalDiskInfo、chkdsk）

    • 在另一台机器上尝试读取同一镜像


  • 修复方法

    ：如果是存储介质问题，更换介质后重新复制；如果是镜像本身损坏，重新下载

故障 3：DISM 挂载失败，提示"无法访问文件或目录"

  • 可能原因

    ：内存不足（DISM 尝试创建大内存映射视图失败）；挂载目录已存在残留；NTFS 权限不足

  • 排查方法：

    • 检查可用内存（wmic OS get FreePhysicalMemory）

    • 检查挂载目录是否有之前未清理的残留

    • 以管理员身份运行


  • 修复方法：

    • 清理之前的挂载残留：DISM /Cleanup-Mountpoints

    • 增加可用内存或使用 wimlib 替代（内存效率更高）

    • 使用DISM /Mount-Image时指定/Optimize选项减少内存占用

故障 4：ESD 文件无法被 DISM 识别或操作

  • 可能原因

    ：ESD 是加密格式，标准 DISM 无法直接挂载或修改；DISM 版本过旧不支持 ESD

  • 排查方法：

    • 使用DISM /Get-ImageInfo查看是否能读取 ESD 信息

    • 检查 DISM 版本（Windows 8.1 Update 及以上版本支持 ESD 的有限操作）


  • 修复方法：

    • 使用 Dism++ 直接操作 ESD（支持内存解密）

    • 使用 wimlib 转换 ESD 为 WIM：wimlib-imagex export install.esd all install.wim

    • 使用 DISM 转换：DISM /Export-Image /SourceImageFile:install.esd /SourceIndex:1 /DestinationImageFile:install.wim /Compress:max

7.3 引导生成常见故障

故障 1：0xc000000f（引导选择失败，因为需要的设备不可访问）

这是最常见的引导错误之一，表明 Windows 启动管理器无法访问 BCD 中记录的启动设备或系统分区。

  • 可能原因：

    • BCD 数据库损坏或丢失

    • 系统分区盘符发生变化（如在 PE 中操作后盘符映射改变）

    • 磁盘连接问题（SATA/IDE 线松动、BIOS 中磁盘顺序变化）

    • UEFI NVRAM 中的启动项指向了错误的 ESP 分区


  • 排查方法：

    • 进入 WinPE，使用diskpart确认分区状态和盘符

    • 检查 ESP 分区（UEFI）或活动分区（BIOS）是否存在且格式正确

    • 使用bcdedit /enum all查看 BCD 配置

  • 修复方法：

    • BIOS/MBR 模式：

bootrec /fixmbr
bootrec /fixboot
bootrec /rebuildbcd
bcdboot C:\Windows /l zh-cn

    • UEFI/GPT 模式（假设 ESP 分区为 S:，系统分区为 C:）：

bcdboot C:\Windows /s S: /f UEFI /l zh-cn

    • 如果 bcdboot 失败，可以尝试手动重建 BCD：

diskpart
select disk 0
select partition <ESP分区号>
assign letter=S
exit
cd /d S:\EFI\Microsoft\Boot
ren BCD BCD.old
bcdboot C:\Windows /l zh-cn /s S: /f UEFI

故障 2：0xc0000001（启动失败，发生了未指定的错误）

  • 可能原因

    ：winload.efi/winload.exe 损坏或丢失；系统分区文件系统损坏；启动关键驱动缺失或损坏

  • 排查方法：

    • 检查C:\Windows\System32\winload.efi（UEFI）或winload.exe（BIOS）是否存在

    • 运行chkdsk C: /f /r检查文件系统

    • 检查最近是否更换了硬件（特别是磁盘控制器）


  • 修复方法：

    • 从安装介质或同版本系统中复制 winload.efi/winload.exe

    • 运行sfc /scannow /offbootdir=C:\ /offwindir=C:\Windows修复系统文件

    • 运行DISM /Image:C:\ /Cleanup-Image /RestoreHealth修复组件存储

故障 3：UEFI 模式下找不到启动项或直接进入 BIOS 设置

  • 可能原因

    ：ESP 分区被删除或格式化；UEFI NVRAM 中的启动项丢失；Secure Boot 拦截了未签名的引导程序

  • 排查方法：

    • 使用diskpart确认 ESP 分区是否存在（类型为 FAT32，分区类型 GUID 为 C12A7328-...）

    • 检查 ESP 分区中是否存在\EFI\Microsoft\Boot\bootmgfw.efi

    • 在 BIOS 设置中检查 Secure Boot 状态和启动顺序


  • 修复方法：

    • 重建 ESP 分区和引导文件：

diskpart
select disk 0
list partition
select partition <MSR分区号>
shrink desired=200 minimum=200
create partition efi size=200
format quick fs=fat32 label="System"
assign letter=S
exit
bcdboot C:\Windows /s S: /f UEFI /l zh-cn

    • 如果是 Secure Boot 问题，可在 BIOS 中临时禁用 Secure Boot，或使用微软签名的引导程序

故障 4：BIOS/MBR 模式下提示"Missing Operating System"或"Error Loading Operating System"

  • 可能原因

    ：MBR 引导代码损坏；活动分区标记丢失；PBR 引导代码损坏

  • 排查方法：

    • 使用diskpart检查是否有标记为 Active 的分区

    • 使用 BOOTICE 查看 MBR 和 PBR 状态


  • 修复方法：
bootrec /fixmbr
bootrec /fixboot
diskpart
select disk 0
select partition <系统分区号>
active
exit
bcdboot C:\Windows /l zh-cn

7.4 首次启动常见故障

故障 1：首次启动蓝屏（BSOD），错误代码 0x0000007B（INACCESSIBLE_BOOT_DEVICE）

  • 可能原因

    ：目标机器的磁盘控制器驱动未集成到镜像中；BIOS 中 SATA 模式（AHCI/IDE/RAID）与镜像捕获时不一致

  • 排查方法：

    • 确认 BIOS 中 SATA 模式设置

    • 检查镜像中是否包含目标机器的磁盘控制器驱动


  • 修复方法：

    • 在 BIOS 中将 SATA 模式切换为与镜像捕获时一致的模式（通常为 AHCI）

    • 在 PE 中使用 DISM 向目标系统注入磁盘控制器驱动：

DISM /Image:C:\ /Add-Driver /Driver:D:\drivers\iaStorAC.inf

故障 2：OOBE（首次设置）卡死或无限重启

  • 可能原因

    ：系统文件损坏；应答文件配置错误；关键驱动不兼容；Windows 版本与硬件不兼容（如 Windows 11 的 TPM/安全启动要求）

  • 排查方法：

    • 检查是否使用了自定义 unattend.xml，尝试移除后重新部署

    • 检查硬件是否满足系统要求（特别是 Windows 11 的 TPM 2.0、Secure Boot、CPU 兼容性）

    • 查看C:\Windows\Panther目录下的安装日志


  • 修复方法：

    • 使用官方原版镜像重新部署

    • 对于 Windows 11，如果硬件不满足要求，可以在 PE 中通过注册表绕过 TPM 检查：

reg load HKLM\SYSTEM C:\Windows\System32\config\SYSTEM
reg add "HKLM\SYSTEM\Setup\LabConfig" /v BypassTPMCheck /t REG_DWORD /d 1
reg add "HKLM\SYSTEM\Setup\LabConfig" /v BypassSecureBootCheck /t REG_DWORD /d 1
reg unload HKLM\SYSTEM

7.5 故障排查通用方法论

面对 Windows 部署故障，建议遵循以下系统化排查流程：

  1. 定位阶段

    ：确定故障发生在镜像处理、分区、引导生成还是首次启动阶段

  2. 收集信息

    ：记录错误代码、屏幕截图、日志文件位置（C:\Windows\Panther、C:\Windows\Logs\DISM、BCD 导出）

  3. 验证基础

    ：检查镜像完整性、磁盘健康、分区结构、硬件兼容性

  4. 逐层修复

    ：从最底层开始修复——先修复磁盘和分区，再修复引导，最后修复系统文件

  5. 最小化变量

    ：每次只改变一个条件，使用官方原版镜像和标准流程排除自定义因素

  6. 日志分析

    ：DISM 日志（%windir%\Logs\DISM\dism.log）、Windows 安装日志（C:\Windows\Panther\setupact.log）是定位问题的关键

第八章 技术演进与未来趋势

8.1 从 Ghost 到 WIM：部署范式的第一次革命

Windows 系统部署技术的演进可以追溯到 DOS 时代的磁盘拷贝工具。在 Windows 9x/2000/XP 时代，Symantec Ghost 凭借其扇区级镜像的高效性，成为企业部署和个人装机的事实标准。Ghost 的核心优势在于速度——逐扇区拷贝不需要理解文件系统，在当时的硬件条件下比文件级拷贝快得多。

但 Ghost 的硬件绑定性和不可编辑性在 Windows 硬件多样化的趋势下日益成为瓶颈。微软在 Windows Vista 中引入 WIM 格式，标志着部署范式从"扇区级克隆"向"文件级镜像"的根本转变。WIM 的硬件无关性使得一个镜像可以部署到不同配置的机器上，单一实例存储大幅减小了多版本镜像的体积，离线可编辑性则使得驱动注入和更新集成变得高效。

与此同时，ImageX 作为 WIMGAPI 的第一个命令行封装随 WAIK 发布，成为企业部署的标准工具。Windows 7 时代，DISM 登场并逐步取代 ImageX、Pkgmgr 等工具，成为统一的镜像管理入口。

8.2 ESD 与 Solid 压缩：分发效率的持续优化

随着 Windows 8 的发布和 Windows Update 的普及，微软面临着通过网络分发数 GB 级系统镜像的带宽压力。ESD 格式应运而生，通过 AES-256 加密和 Solid + LZMS 极致压缩，将镜像体积在 WIM 的基础上再减少 30%-40%。ESD 成为微软通过媒体创建工具和 Windows 更新分发系统的标准格式。

Solid 压缩模式的引入是 WIM 压缩技术的重要演进。传统 WIM 采用 per-file 压缩，每个文件独立压缩为一个或多个数据块；Solid 模式则将所有文件数据合并为一个连续的数据流进行压缩，可以利用跨文件的冗余信息进一步提升压缩率。虽然 Solid 模式牺牲了随机访问性能，但对于一次性分发和部署场景，这种权衡是值得的。

8.3 UEFI/GPT 的全面普及：引导体系的现代化

从 Windows 8 开始，微软大力推动 UEFI 和 Secure Boot 的普及。Windows 10/11 对 UEFI 的支持日益完善，而新出厂的 PC 几乎全部采用 UEFI 固件和 GPT 分区表。UEFI 相对于 BIOS 的优势是全方位的：更快的启动速度、更大的磁盘支持（GPT 支持 2TB 以上磁盘）、更安全的引导链（Secure Boot）、更灵活的启动项管理（NVRAM）。

这一转变对部署工具提出了新的要求：工具必须同时支持 BIOS/MBR 和 UEFI/GPT 双模式，能够自动创建 ESP 和 MSR 分区，能够操作 UEFI NVRAM 启动项。WinNTSetup、Dism++、BOOTICE 等工具都在这一时期增加了对 UEFI 的完整支持。

8.4 第三方工具的黄金时代

2010 年代是 Windows 第三方部署工具的黄金时代。随着 WinPE 的普及和国内技术社区的活跃，大量优秀的第三方工具涌现：

  • 2009 年左右

    ：ImageX GUI 封装工具开始出现，WimTool 是早期代表

  • 2012-2015 年

    ：Dism++ 初版发布，凭借轻量和全能迅速崛起；CGI 一键还原成为 PE 标配；WinNTSetup 以专业性获得技术圈认可

  • 2015-2020 年

    ：WePE 等新一代 PE 工具箱发布，集成了完整的工具生态；Dism++ 持续更新，增加 ESD 内存解密、CompactOS 等功能

  • 2020 年至今

    ：工具趋于成熟和稳定，主要更新围绕 Windows 11 兼容性和新硬件支持

这些工具的共同特点是：基于国内技术社区的需求驱动开发，轻量高效，功能贴合实际装机场景，完全免费。它们在个人装机和中小企业部署领域几乎完全替代了微软官方工具的使用。

8.5 wimlib 的崛起：开源力量的验证

wimlib 从 2010 年代初开始开发，经过十余年的持续迭代，已经成为 WIM 处理领域不可忽视的力量。wimlib 的崛起验证了开源模式在系统级工具领域的可行性：

  • 跨平台能力

    ：wimlib 是唯一能在 Linux/macOS 上原生处理 WIM/ESD 的工具，这使得它在 Linux 发行版的 Windows 兼容层（如 Wine、Proton）、嵌入式系统、云部署平台中得到广泛应用

  • 性能优势

    ：多线程架构使得 wimlib 在捕获和应用速度上显著优于微软官方工具

  • 可审计性

    ：开源代码使得安全研究人员可以审计 WIM 处理过程中的安全漏洞，这在企业安全场景中具有重要价值

  • 社区生态

    ：wimlib 被大量第三方工具和开源项目集成，形成了活跃的社区生态

8.6 未来趋势展望

展望未来，Windows 系统部署技术可能在以下方向持续演进：

（1）云原生部署与容器化

随着 Windows 容器技术的成熟和 Azure 等云平台的普及，越来越多的企业部署场景从传统的裸机部署转向容器化部署和云镜像部署。WIM 格式可能在云场景中被更高效的容器镜像格式（如 Docker 的 layer 格式）部分替代，但在裸机和虚拟机部署领域，WIM 仍将长期存在。

（2）增量部署与差异更新

Windows 10/11 的功能更新和累积更新已经采用了增量更新机制（基于组件化服务和差异包）。未来的系统部署可能更多地采用"基础镜像 + 增量层"的模式，类似于容器镜像的 layer 设计，从而减少部署时间和网络带宽消耗。WIM 的单一实例存储和增量捕获能力为这一方向提供了基础。

（3）AI 辅助部署与自动化运维

人工智能技术可能在部署故障排查、硬件兼容性检测、驱动自动匹配等方面发挥作用。未来的部署工具可能集成 AI 能力，自动分析部署日志、识别硬件配置、推荐最佳部署方案，从而进一步降低部署的技术门槛。

（4）安全增强与零信任部署

随着网络安全威胁的加剧，部署过程的安全性将受到更多关注。Secure Boot 的普及、TPM 2.0 的强制要求（Windows 11）、镜像签名验证、部署过程的加密传输等安全机制将持续加强。ESD 的加密特性和 WIM 的完整性校验机制将在这一趋势下发挥更大作用。

（5）ARM64 与跨架构部署

随着 ARM 架构在 PC 领域的崛起（Windows on ARM、Apple Silicon 上的虚拟机），跨架构部署的需求日益增长。WIM 格式本身是架构无关的（镜像中包含架构元数据），但部署工具需要更好地处理跨架构的驱动注入和引导配置。wimlib 的跨平台特性使其在这一领域具有天然优势。

第九章 总结与核心结论

9.1 核心结论

通过对 Windows 系统安装部署全链路的深度剖析，我们可以得出以下核心结论：

结论一：部署的本质是"释放 + 引导"两个原子操作。无论工具多么复杂、界面多么华丽，Windows 系统部署的底层都可以还原为：将 WIM/ESD 镜像中的文件系统释放到目标分区，以及在目标磁盘上建立从固件到操作系统的引导链。理解这一本质是掌握部署技术的关键。

结论二：三大引擎各有定位，不存在绝对的优劣。DISM 是官方全能工具，在离线服务和兼容性上无可替代；WIMGAPI 是底层接口，为上层工具提供基础能力；wimlib 是开源跨平台实现，在性能和跨平台方面具有优势。实际应用中应根据场景选择合适的引擎，而非盲目追求"最快"或"最新"。

结论三：第三方工具的核心价值是流程编排而非引擎重写。Dism++、CGI、WinNTSetup 等工具的成功并非因为它们重新发明了 WIM 处理引擎，而是因为它们将复杂的多步部署流程编排为简洁的图形化操作，并在底层引擎之上叠加了系统清理、驱动管理、引导修复等增值功能。理解这一点有助于正确评估和选择工具。

结论四：引导故障是部署失败的最主要原因，且有成熟的修复方法论。BCD 损坏、引导文件丢失、BIOS/UEFI 模式不匹配是最常见的引导故障。通过 bcdboot、bootrec、BOOTICE 等工具，绝大多数引导故障都可以被系统性地修复。掌握引导修复技术是系统运维人员的核心技能。

结论五：技术演进的驱动力是效率、安全和兼容性。从 Ghost 到 WIM 是为了硬件兼容性和可编辑性，从 WIM 到 ESD 是为了分发效率，从 BIOS/MBR 到 UEFI/GPT 是为了安全性和大容量支持。未来的技术演进仍将围绕这三个核心驱动力展开。

9.2 实践建议

基于本文的分析，对系统工程师和运维人员提出以下实践建议：

  1. 建立标准化部署流程

    ：使用官方原版镜像，标准化分区方案（UEFI + GPT + ESP + MSR + 系统分区），使用 DISM 或 WinNTSetup 进行部署，避免使用来源不明的修改版镜像

  2. 掌握命令行工具

    ：虽然图形化工具方便，但 DISM、bcdboot、bcdedit、diskpart 等命令行工具是排查故障和自动化部署的基础，必须熟练掌握

  3. 善用 wimlib 提升效率

    ：在镜像制作和大规模部署场景中，wimlib 的多线程性能可以显著节省时间，建议将其纳入工具链

  4. 建立故障排查手册

    ：将常见故障的错误代码、原因分析和修复步骤整理为手册，在团队内共享，提升故障响应效率

  5. 关注技术演进

    ：持续关注 Windows 新版本的部署特性变化（如 Windows 11 的 TPM/Secure Boot 要求）、云部署技术、容器化部署等新趋势，保持技术栈的更新

9.3 结语

Windows 系统安装部署是一个看似简单实则深邃的技术领域。从 WIM 文件的一个 32KB 数据块，到 UEFI 固件的 NVRAM 启动项，从 DISM 的插件式服务架构，到 wimlib 的多线程压缩引擎，每一层都蕴含着精巧的工程设计和深刻的技术权衡。理解这些底层原理，不仅能帮助我们更高效地完成部署任务，更能在面对复杂故障时拥有系统化的排查思路，而不是依赖"重装系统"这一粗暴的解决方案。

技术在不断演进，但"释放镜像 + 建立引导"这一本质在可预见的未来仍将是 Windows 部署的核心。掌握本质，方能以不变应万变。

参考资料

  1. Microsoft Learn. DISM - Deployment Image Servicing and Management Technical Reference.

  2. Microsoft Learn. BCDBoot Command-Line Options.

  3. Microsoft Learn. Windows Imaging File Format (WIM) Notes.

  4. Eric Biggers. wimlib - Library for creating, modifying, extracting, and mounting WIM archives. GitHub: ebiggers/wimlib.

  5. HandWiki. Windows Imaging Format.

  6. 初雨团队. Dism++ 官方文档与使用指南.

  7. Pauly. BOOTICE 用户指南.

  8. 无忧启动论坛. WIM/ESD 技术讨论与性能测试合集.

  9. My Digital Life Forums. Windows 8.1 ESD and DISM Discussion.

  10. Microsoft TechNet. Windows PE (WinPE) for Windows 10/11.

# windows
Logo
openEuler 社区

openEuler 是由开放原子开源基金会孵化的全场景开源操作系统项目，面向数字基础设施四大核心场景（服务器、云计算、边缘计算、嵌入式），全面支持 ARM、x86、RISC-V、loongArch、PowerPC、SW-64 等多样性计算架构

更多推荐

cover

深入浅出Linux磁盘分区与文件系统管理

avatar openEuler 社区

【Spring Cloud Alibaba】RocketMQ（三）

简单来说，就是⽣产者发出消息后，给⽣产者⼀个确定的通知，这个消息在Broker端是否写⼊完成了。就好⽐打电话，不确定电话通没通，那就互相说个“喂”，具体确认⼀下。然后关于3这个环节，通常MQ存盘时都会先写⼊操作系统的缓存page cache中，然后再由操作系统异步的将消息写⼊硬盘。这个中间有个时间差，就可能会造成消息丢失。如果服务挂了，缓存中还没有来得及写⼊硬盘的消息就会丢失。⽣产者发送消息之所以

avatar openEuler 社区
cover

【2015-01-15】linux的uname命令简单笔记

avatar openEuler 社区
