泵站群远程集中监控与批量操作系统属于智慧水务工业物联网(IIoT)集群管控方案，是面向分散式、规模化泵站集群的专用物联网解决方案，核心解决多泵站分散独立运行、人工运维成本高、无法统一调度、单泵管控碎片化的行业痛点。

方案依托标准云-管-边-端四层工业物联网架构，融合边缘计算、无线通信、云端大数据调度技术，实现全域泵站的远程监控、批量启停、分组联动、智能运维与无人值守，是当前城乡给排水、排涝、污水泵站集群智能化改造的主流标准方案。

一、方案定位

区别于单泵站本地自控系统，该方案主打“集群化、批量化、远程化、智能化”，不局限于单站数据采集与本地控制，重点实现多泵站、多水泵设备的统一组网、集中可视化监管、批量策略下发、联动调度，兼顾本地安全运行与云端远程管控，适配城市全域泵站、片区灌排泵站、工业园区污水泵站等规模化泵站场景。

二、应用背景

传统泵站管控痛点：

• 站点分散，管控难度大：泵站多分布在城市边角、河道沿线、厂区偏远区域，点位分散、距离较远，传统人工巡检、现场操作模式耗时费力，无法实现全域统一管控。

• 操作低效，无法批量调度：单站单机手动操作，多泵站协同启停、工况调整需逐站操作，汛期、管网压力波动等紧急场景响应滞后，易出现积水倒灌、管网压力失衡问题。

• 状态盲判，安全隐患突出：无法实时采集液位、压力、电流、电压、设备温度等核心数据，水泵空转、过载、堵转、漏电等故障无法提前预判，易造成设备损坏、泵站瘫痪。

• 运维成本高昂：24小时人工值守、定期现场巡检、人工记录数据，人力成本、运维成本居高不下，且人工操作误差大、数据追溯难。

• 数据孤立，无智能决策能力：各泵站数据独立存储，无法汇总分析，无能耗统计、工况优化、故障溯源能力，难以实现精细化运维与智能调度。

实现泵站群设备状态、环境数据、运行参数的全域实时采集;支持远程单控、分组批量操控、定时自动运行;具备故障智能告警、远程运维、数据统计分析;适配新旧泵站改造，兼容性强、部署便捷、稳定可靠，最终实现泵站群无人值守、智能化集中管控。

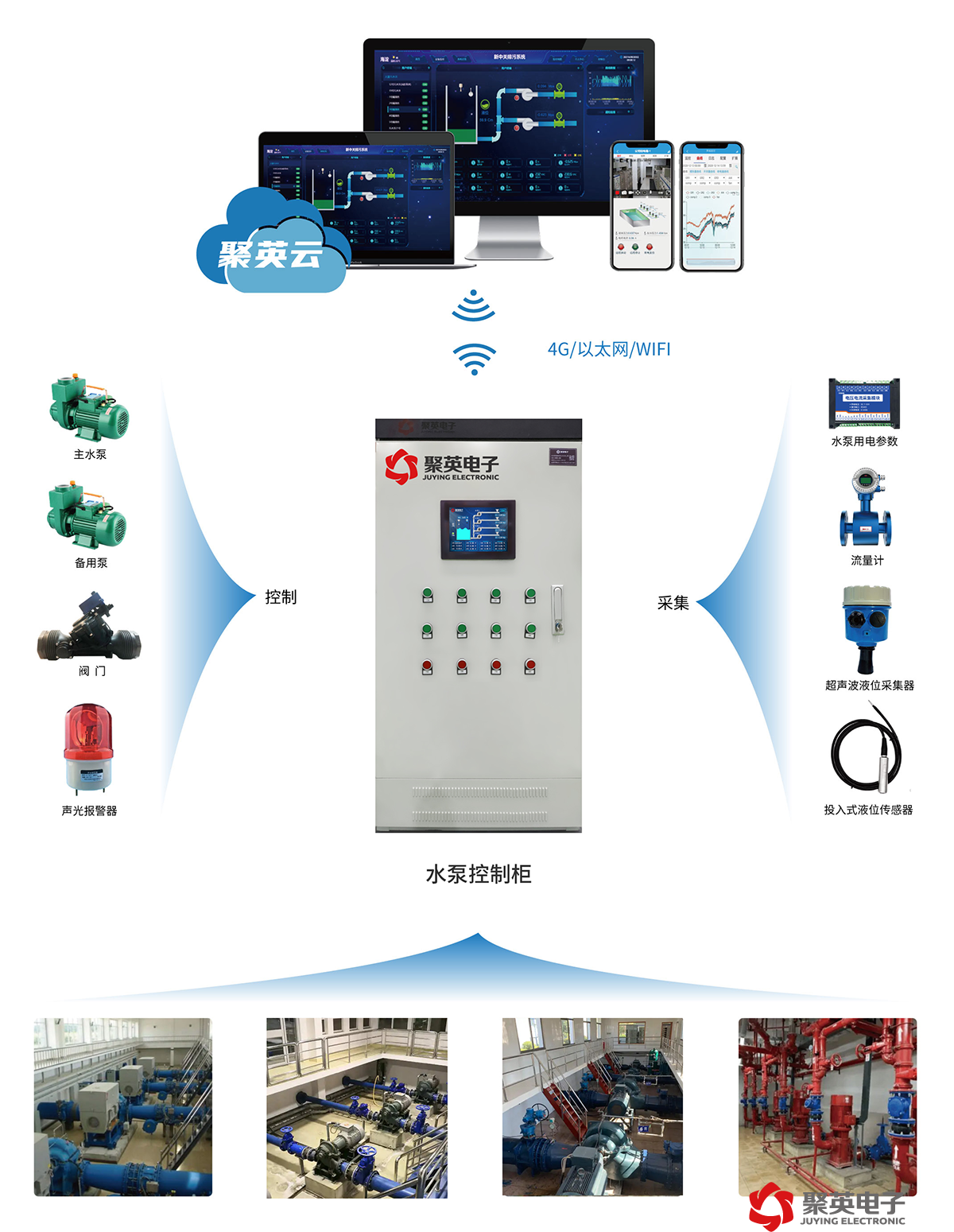

三、物联网架构

1. 终端感知层(端)

为方案数据采集与执行基础，部署各类前端感知与执行设备，全面采集泵站运行核心数据、执行控制指令。主要包含：液位、压力、流量、水质传感器，水泵、变频器、配电柜等设备运行状态采集模块，以及本地手动/自动执行机构。负责实时采集水位、管网压力、设备电流电压、运行温度、故障代码、能耗数据等现场信息，同时精准执行启停、调速、阀门开关等控制指令。

2. 边缘网关层(边)

为整套系统的核心枢纽，多采用工业RTU/物联网网关，部分高端场景搭配本地PLC控制柜。核心功能为本地数据预处理、协议解析、边缘联锁保护、断网续控。支持Modbus、PLC私有协议等多协议接入，将前端模拟量、开关量数据标准化上传云端;同时内置本地安全逻辑，实现防干转、过载保护、泵组轮换互锁、故障自动切泵等功能，保障断网、云端故障时泵站可独立自动运行，本地操作优先级高于远程，杜绝远程操控安全隐患。

3. 网络传输层(管)

适配泵站户外分散、布线困难的场景，采用混合通信模式。主流为4G/5G无线物联网专网，兼顾光纤有线、LoRa窄带通信，满足不同场景传输需求。数据采用MQTT加密协议传输，保障设备数据、控制指令的实时性、稳定性与安全性，解决分散泵站布线成本高、传输不稳定的问题。

4. 云端平台层(云)

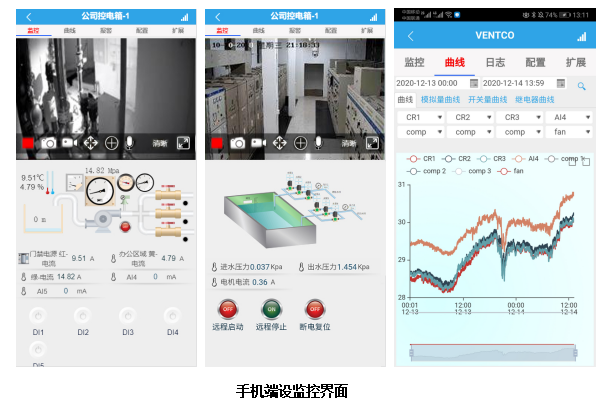

为系统管控核心，搭载泵站集群专属云平台，支持PC大屏、手机APP、平板多端访问。核心能力包含全域设备GIS地图可视化、实时数据监控、异常故障告警、历史数据存储分析、能耗统计、报表生成，同时具备核心的批量操作能力，可实现泵站分组管理、多泵批量启停、顺序延时启动、联动调度、定时策略下发、故障设备批量隔离等集群管控功能，支持权限分级管理，适配多人协同运维。

四、核心功能

1、全域实时集中监控

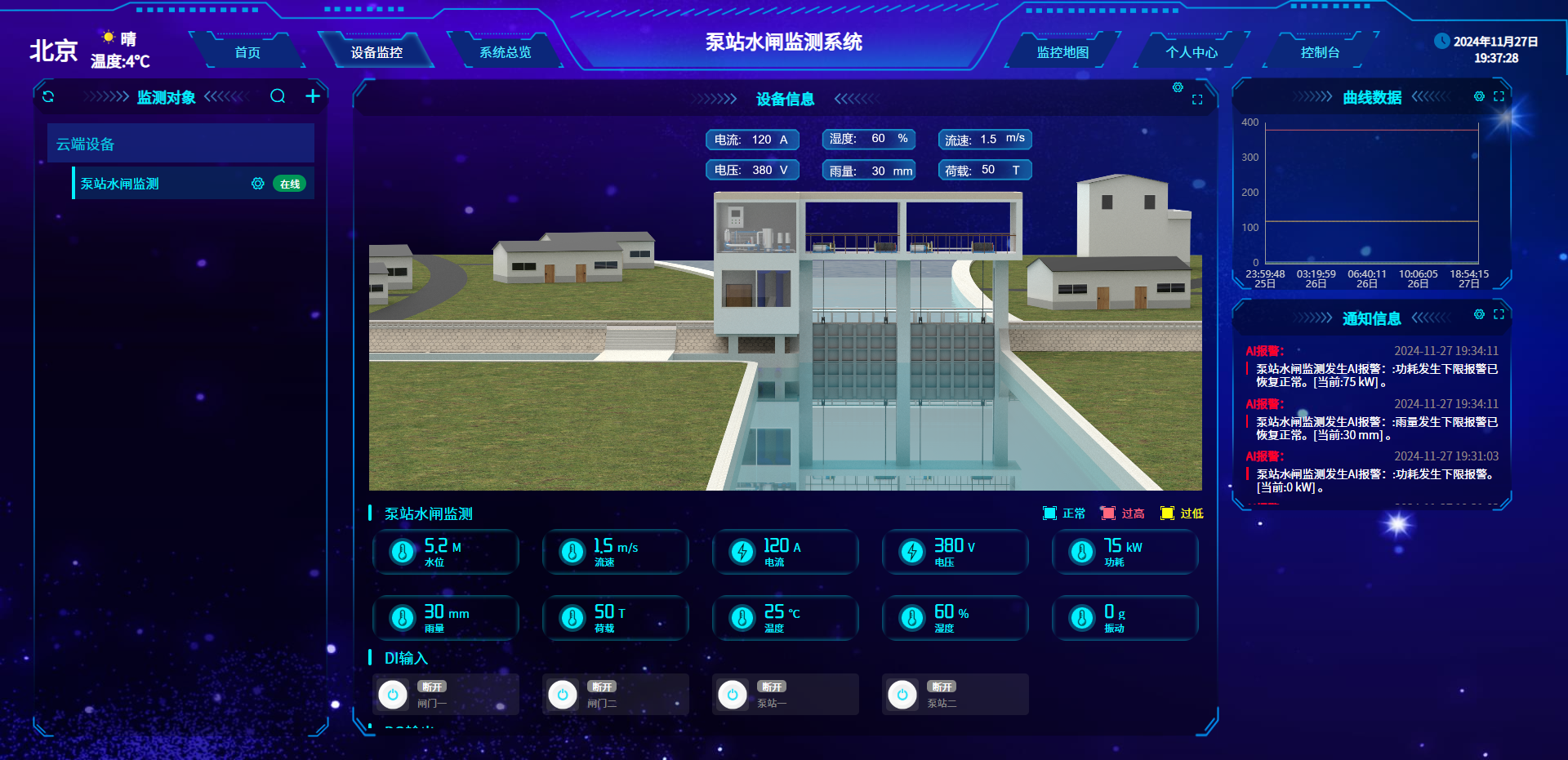

平台以GIS地图、可视化仪表盘形式，展示所有接入泵站的地理位置、运行状态、设备参数。实时采集并展示水池液位、管道进出口压力、瞬时流量、累计流量、水泵启停状态、电流、电压、功率、设备温度、运行时长等核心数据，精准呈现每一台设备、每一座泵站的实时工况，实现全域可视化、透明化管控，杜绝监管盲区。

2、远程批量操作管控(核心特色)

打破单设备、单站点操作局限，支持泵站群分组批量管控，管理人员可在云端一键完成批量操作，大幅提升调度效率。支持按区域、泵站组别、设备类型自定义分组，实现批量启停水泵、批量调节运行参数、批量复位故障、批量更新设备配置;同时支持定时批量运行、液位联动批量启停、汛期应急批量调度等智能策略，适配日常运维、防汛排涝、管网稳压等多场景需求。所有批量操作指令全程留痕，可追溯、可复盘。

3、智能故障告警与运维

系统内置多维度故障判断逻辑，可精准识别水泵过载、空载、堵转、漏电、超温、液位异常、压力超限、通信中断等故障，触发告警后通过平台弹窗、手机APP推送、短信、微信等多渠道实时通知管理人员。同时自动记录故障时间、故障类型、设备编号、工况数据，生成故障报表，支持远程排查、远程调试、远程参数修正，减少现场运维频次，提升故障处置效率。

4、本地+云端双模式联动控制

支持远程自动控制、远程手动操控、本地现场操控三种模式自由切换。正常工况下，云端下发智能调度策略，系统根据液位、压力自动启停水泵、轮换运行设备，均衡设备损耗;网络中断时，边缘网关自主执行本地控制逻辑，保障泵站正常运行;现场检修时可切换本地手动模式，保障运维安全，兼顾智能化与可靠性。

5、数据统计与能耗分析

系统自动存储所有泵站运行数据、操作记录、故障记录、能耗数据，生成日/月/年度运行报表、能耗报表、设备运维报表。通过大数据分析，精准统计单泵、单站、全域泵站的能耗、运行时长、启停频次，分析设备运行效率，识别高耗能、低效率设备，输出节能优化方案，助力泵站群节能降耗、精细化运维。

6、分级权限与安全管理

设置管理员、运维人员、值班人员、巡检人员等多级权限，不同账号对应不同操作权限，禁止越权操作。所有远程操控、批量操作、参数修改行为全程记录，生成操作日志，支持随时查询追溯，满足水务行业安全管控与合规要求。

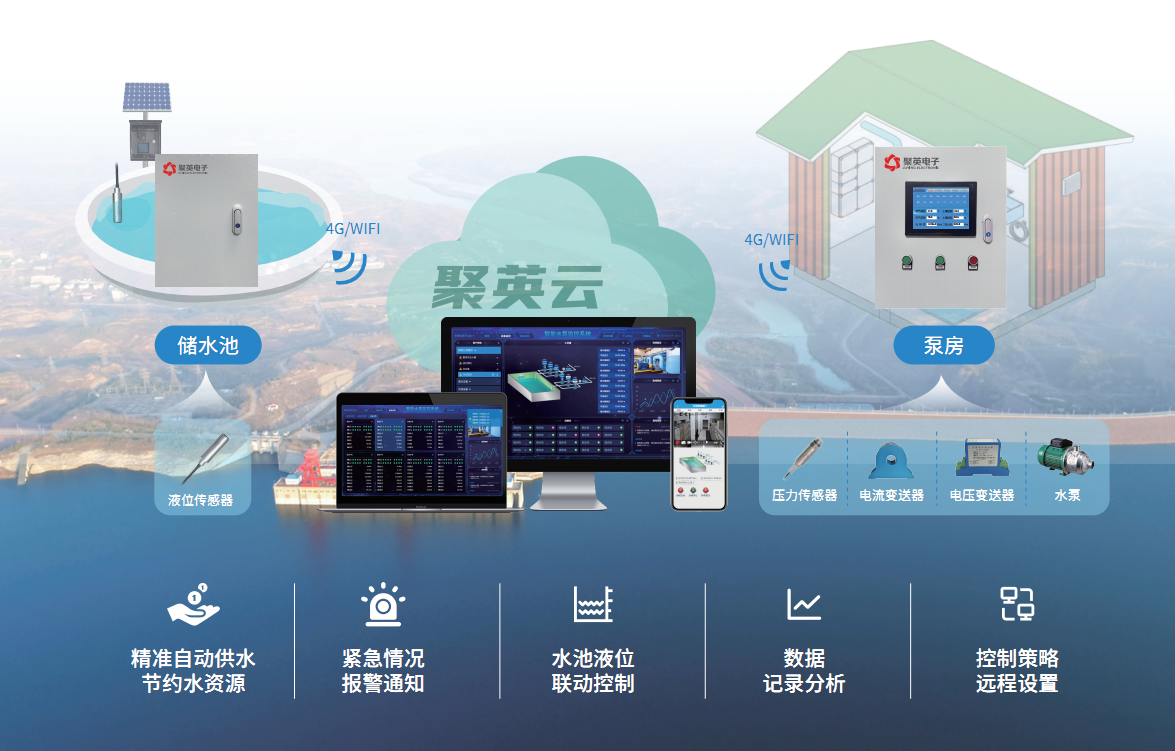

7、智能联动与无人值守

支持液位联动启停、泵组工时轮换、故障自动切泵、72小时故障预判、异常短信/APP告警，实现泵站无人值守运维;依托大数据分析优化泵组运行策略，降低空载能耗，实现节能降本。

8、高适配轻量化改造

方案兼容新旧泵站设备，老旧泵站改造无需更换电机、接触器、控制柜，无需大规模布线，复用原有设备回路，仅加装RTU网关与传感设备即可完成智能化升级，改造成本低、落地周期短。

五、技术优势

• 大规模集群管控能力：支持数百座泵站、上千台设备同时接入，并发处理能力强，批量指令下发稳定无延迟，适配城市级、片区级泵站群统一调度。

• 边缘计算离线自愈：依托边缘网关实现本地自主控制，断网不停机、故障不瘫痪，数据自动缓存补传，解决传统云端管控依赖网络的弊端。

• 新旧设备无缝兼容：支持接入传统PLC、变频器、老旧水泵设备，无需大规模更换硬件，改造周期短、成本低，适配存量泵站智能化升级。

• 低功耗高稳定运行：终端设备工业级设计，适配恶劣户外环境，通信链路抗干扰能力强，7×24小时不间断稳定运行。

• 轻量化易拓展：平台模块化设计，可按需拓展数字孪生、预测性维护、防汛预警、管网联动等功能，适配后期业务升级。

六、两种主流落地形态

1. 轻量化RTU方案(老旧改造首选)

无需PLC，以4G-RTU远程IO为核心，低成本实现数据采集、远程批量控制，适配农村灌排泵站、小型污水泵站、老旧零散泵站集群，性价比高、施工便捷。

2. PLC+网关高端方案(城市核心泵站首选)

本地PLC负责精密联锁保护与安全控制，物联网网关负责云端通信与批量指令透传，平台实现集群调度，安全性、稳定性更高，适配城市主干排涝泵站、大型供水提升泵站等核心场景。

七、应用价值

1、降本增效，减少人力投入

实现泵站群无人值守、远程运维，大幅减少人工巡检、现场操作人力成本，批量操控模式将多站点调度时长从小时级缩短至秒级，运维效率提升80%以上。

2、智能管控，提升运行安全

实时监测设备工况，提前预判故障、及时告警处置，杜绝水泵空转、过载损坏、积水倒灌、管网压力失衡等安全隐患，保障泵站群7×24小时安全稳定运行。

3、节能降耗，优化资源配置

通过智能轮换、按需启停、能耗数据分析，优化泵站运行策略，减少无效能耗，降低设备损耗，延长设备使用寿命，实现精细化节能运维。

4、数据赋能，实现智慧水务升级

打通全域泵站数据壁垒，实现数据统一汇聚、分析、应用，为水务调度、防汛排涝、设备维保、管网优化提供精准数据支撑，助力传统泵站向智能化、数字化、智慧化转型升级。

八、适用场景

广泛应用于城市雨水/污水泵站集群、城乡供水提升泵站、农田灌排泵站、工业园区废水泵站、乡镇灌排泵站群、河道调水泵站群、水利排涝泵站等等各类分散式泵站集群的智能化集中管控升级改造与新建项目，解决泵站分散、运维繁琐、调度滞后、能耗偏高的问题，实现水务泵站集群数字化、智能化、无人化管控。
