1. 引言

CATIA（Computer Aided Three-dimensional Interactive Application）是法国达索系统（Dassault Systèmes）公司开发的世界领先的 CAD/CAM/CAE 一体化软件，广泛应用于航空航天、汽车制造、船舶设计、工业装备等领域。而 CATIA P3 V5-6R2022 作为 V5 平台的一个重要版本，凭借其强大的曲面建模能力、装配设计和工程图生成功能，至今仍在全球制造业中占据举足轻重的地位。

本文将带你全面了解 CATIA P3 V5-6R2022 的版本特性、安装配置、核心功能模块以及实际应用场景，帮助你快速上手这一经典的三维设计工具。

2. 版本解读：P3 与 V5-6R2022 的含义

要理解 CATIA P3 V5-6R2022，首先需要拆解其名称中的几个关键部分。

2.1 什么是 V5 平台

V5 是达索系统推出的第五代 CATIA 平台，于 1999 年首次发布。与早期的 V4 版本相比，V5 采用了全新的架构，原生支持 Windows 操作系统，并引入了基于知识工程的参数化设计理念。V5 平台凭借其稳定性和强大的功能，成为制造业三维设计的行业标准。

2.2 P1、P2、P3 平台的区别

CATIA V5 根据应用场景和功能复杂度，分为三个不同的平台配置：

• P1（Platform 1）：基础配置，面向入门级用户，包含零件设计、装配设计、工程图等核心模块，适合中小型企业的常规设计需求。
• P2（Platform 2）：进阶配置，在 P1 基础上增加了曲面设计、逆向工程、自由造型等高级模块，适用于复杂产品的外观设计和结构优化。
• P3（Platform 3）：顶级配置，面向航空航天、汽车等高端制造领域，提供最全面的模块组合，包括高级曲面、复合材料设计、人机工程学分析等专业工具。

CATIA P3 是功能最完整的配置，能够满足从概念设计到详细制造的全流程需求。

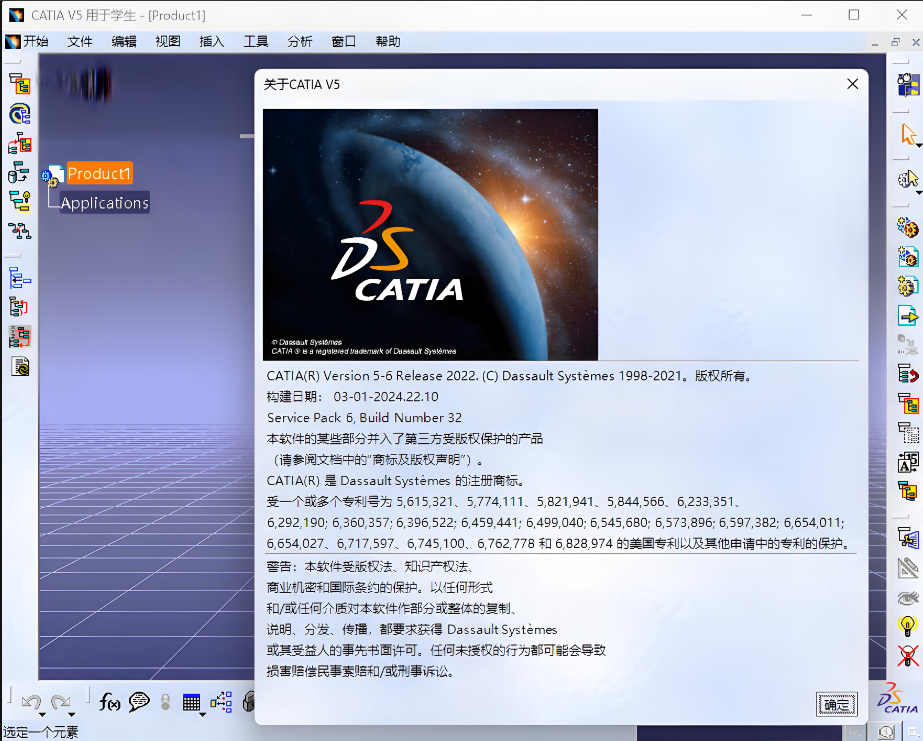

2.3 V5-6R2022 的版本演进

V5-6R2022 是 V5 平台在 2022 年发布的服务包版本。达索系统对 V5 平台采用"V5-6R"的命名规则，其中：

• V5：代表第五代平台
• 6：代表第六个主要发布周期
• R2022：代表 2022 年的年度更新版本

这一版本在保持 V5 平台稳定性的同时，增强了与 3DEXPERIENCE 平台的互操作性，并修复了此前版本中的若干已知问题，提升了软件的整体性能和稳定性。

2.4 软件下载：含安装

https://pan.quark.cn/s/611627e7837d

3. 系统要求与安装配置

在安装 CATIA P3 V5-6R2022 之前，需要确保计算机硬件和操作系统满足软件的最低要求。

3.1 硬件配置建议

CATIA 作为大型三维设计软件，对硬件性能有较高要求。以下是推荐的配置方案：

硬件项目	最低配置	推荐配置
处理器	Intel Core i5 或同等性能	Intel Core i7/Xeon 或 AMD Ryzen 7 以上
内存	8 GB	16 GB 或更高
显卡	支持 OpenGL 2.0 的独立显卡	NVIDIA Quadro 或 AMD Radeon Pro 专业显卡
硬盘空间	20 GB 可用空间	50 GB 以上 SSD
操作系统	Windows 10 64 位	Windows 10/11 64 位专业版

3.2 操作系统兼容性

CATIA P3 V5-6R2022 官方支持的操作系统包括：

• Windows 10（64 位）
• Windows 11（64 位）
• 部分服务器版本的 Windows Server 2016/2019

需要注意的是，该版本不再支持 32 位操作系统，且对 Windows 7 的支持已终止。

3.3 安装步骤概览

CATIA P3 V5-6R2022 的安装过程相对标准，主要步骤如下：

1. 环境检查：确认系统满足最低配置要求，关闭杀毒软件以避免安装中断。
2. 安装许可证服务器：如果使用网络许可证，需要先配置 License 服务器。
3. 运行安装程序：以管理员身份运行安装向导，选择安装语言和安装路径。
4. 选择安装类型：根据实际需求选择"典型安装"或"自定义安装"，自定义安装可勾选需要的模块。
5. 配置许可证：输入许可证服务器地址或本地许可证文件路径。
6. 完成安装：等待安装程序完成文件复制和配置，重启计算机后即可使用。

4. 核心功能模块详解

CATIA P3 V5-6R2022 提供了丰富的功能模块，覆盖产品设计的各个阶段。以下是几个最常用的核心模块。

4.1 Part Design（零件设计）

零件设计是 CATIA 最基础也是最重要的模块，用于创建三维实体模型。它提供了丰富的草图绘制工具和特征操作命令，包括：

• 草图绘制：在草图工作台绘制二维轮廓，作为三维特征的基础。
• 特征创建：包括凸台（Pad）、凹槽（Pocket）、旋转体（Shaft）、孔（Hole）、倒角（Chamfer）、圆角（Fillet）等。
• 布尔运算：支持多个实体的相加、相减和相交操作。
• 参数化设计：通过尺寸约束和公式，实现模型的参数化驱动。

典型操作流程：
1. 新建 Part 文件
2. 选择草图平面（XY/YZ/ZX 平面或已有平面）
3. 绘制二维轮廓并添加约束
4. 使用 Pad 命令拉伸生成三维实体
5. 继续添加孔、倒角等特征
6. 保存并命名特征树

4.2 Assembly Design（装配设计）

装配设计模块用于将多个零件按照一定的约束关系组装成完整的产品。其核心功能包括：

• 约束管理：通过重合、同心、距离、角度等约束，定义零件之间的相对位置关系。
• 装配树管理：以树状结构展示装配层级，支持子装配体的嵌套。
• 干涉检查：自动检测装配体中零件之间的碰撞和干涉情况。
• 爆炸视图：生成装配体的爆炸视图，便于展示产品结构和装配顺序。

4.3 Generative Shape Design（创成式曲面设计）

创成式曲面设计（GSD）是 CATIA 曲面建模的核心模块，广泛应用于汽车车身、飞机蒙皮等复杂曲面的设计。主要功能包括：

• 曲线创建：支持样条线、螺旋线、投影线、相交线等多种曲线创建方式。
• 曲面创建：提供拉伸、旋转、扫掠、放样、填充等多种曲面生成方法。
• 曲面编辑：支持曲面修剪、延伸、拼接、倒圆角等操作。
• 曲面分析：提供曲率分析、连续性分析、拔模分析等工具，确保曲面质量。

4.4 Drafting（工程图）

工程图模块用于将三维模型转换为符合国标或 ISO 标准的二维工程图纸。主要功能包括：

• 视图生成：自动生成主视图、俯视图、侧视图、剖视图、局部放大图等。
• 尺寸标注：支持线性、角度、直径、半径、公差等各类尺寸标注。
• 标注符号：添加表面粗糙度、基准符号、焊接符号等工艺标注。
• 图框与标题栏：支持自定义图框和标题栏模板。

5. 实际应用场景

CATIA P3 V5-6R2022 在多个高端制造领域有着广泛的应用。

5.1 航空航天领域

在航空航天行业，CATIA 是事实上的行业标准。波音、空客等飞机制造商均使用 CATIA 进行飞机外形设计、结构设计和系统集成。P3 平台提供的复合材料设计模块和高级曲面功能，能够满足飞机机身、机翼等复杂气动外形的设计需求。

5.2 汽车制造领域

在汽车行业，CATIA 被广泛用于整车造型设计、白车身结构设计、内外饰设计以及底盘系统设计。其强大的曲面建模能力使得设计师能够自由表达创意造型，同时保证工程可行性。

5.3 船舶与海洋工程

船舶设计涉及大量的复杂曲面和大型装配，CATIA 的船舶解决方案提供了从船体外形设计到管路布置的完整工具链，支持船舶行业特有的设计规范。

5.4 工业装备与消费品

在通用机械、电子消费品等领域，CATIA 同样表现出色。其参数化设计能力使得产品改型变得高效便捷，知识工程模块能够将企业设计规范固化到系统中，提升设计效率。

6. 学习资源与建议

对于初学者来说，掌握 CATIA P3 V5-6R2022 需要系统的学习和大量的实践。

6.1 学习路径建议

1. 基础入门：先掌握零件设计模块，熟悉草图绘制、特征创建和参数化设计的基本操作。
2. 进阶提升：学习装配设计和工程图模块，理解产品设计的完整流程。
3. 专项突破：根据行业需求，深入学习曲面设计、逆向工程或复合材料设计等专项模块。
4. 项目实战：通过实际项目练习，将所学知识应用到真实设计场景中。

6.2 推荐学习资源

• 官方文档：达索系统官方提供的用户手册和培训教程。
• 在线课程：各大在线教育平台提供的 CATIA 视频教程。
• 技术社区：参与 CATIA 相关的技术论坛和社区，交流学习经验。
• 练习素材：下载经典案例模型，进行拆解和重建练习。

7. 总结

CATIA P3 V5-6R2022 作为 V5 平台的经典版本，凭借其强大的功能、稳定的性能和广泛的行业应用，至今仍是众多制造企业不可或缺的设计工具。无论是从事航空航天、汽车制造还是通用机械设计，掌握 CATIA 都将为你的职业发展增添重要的竞争力。

希望本文能够帮助你全面了解 CATIA P3 V5-6R2022，并在实际工作中熟练运用这一强大的三维设计平台。如果你有任何问题或经验分享，欢迎在评论区留言交流。
