一、項目介绍

摘 要
为满足智能家居场景下的自动化、便捷化需求，本文设计并实现了一套基于STM32的智能光敏窗帘系统。该系统以STM32F411CEU6为主控核心，集成BH1750光照度传感器、SHT30温湿度传感器、MQ135空气质量传感器，实现环境参数精准采集；搭配舵机执行机构、TFTLCD显示模块及ESP8266 WiFi通信模块，结合RT-Thread实时操作系统，完成窗帘自动开合控制、环境数据实时显示及远程交互功能。设计过程中完成硬件电路详细设计、软件多任务逻辑开发，并通过系统测试验证功能与性能。测试结果表明，系统光照采集误差小于3%，舵机控制偏差小于1°，支持自动、手动、远程三种控制模式，连续72小时运行稳定无故障。该系统结构简洁、成本适中、实用性强，可满足家庭及小型办公场景的智能化使用需求，为嵌入式智能家居终端研发提供了可行方案。
关键词：STM32；智能窗帘；环境感知；远程控制；嵌入式系统

研究内容
本研究以STM32F411CEU6为控制核心，设计一款集环境感知、自动控制、本地显示与物联网云平台交互于一体的智能光敏窗帘，具体研究内容包括：一是完成系统整体架构设计，明确主控模块、传感检测模块、执行驱动模块、显示模块与无线通信模块的功能划分与协同工作原理；二是进行硬件电路设计与实现，包括STM32主控电路、BH1750光照度传感电路、SHT30温湿度传感电路、MQ135空气质量传感电路、舵机驱动电路、TFTLCD显示电路与ESP8266 WiFi通信电路的设计与调试；三是开展软件程序开发，基于RT-Thread实时操作系统，编写传感器数据采集与处理程序、舵机精准驱动程序、LCD本地显示程序与MQTT协议的云平台数据交互程序；四是实现智能控制逻辑，设计基于光照强度阈值的窗帘自动开关算法，并完成物联网云平台的配置与远程控制功能开发；五是进行系统整体测试，通过硬件模块功能测试、系统性能测试，验证智能光敏窗帘的光照检测精度、控制响应速度与云平台交互稳定性。

研究方法
本研究采用理论分析与实验验证相结合的研究方法，综合运用嵌入式系统设计、传感器技术、自动控制技术与物联网技术，确保研究的科学性与实用性。一是文献研究法，通过梳理国内外智能光敏窗帘、嵌入式系统设计、物联网通信的相关文献，总结现有研究成果与不足，为系统设计提供理论基础与技术参考；二是硬件设计法，采用Altium Designer进行硬件电路原理图与PCB板设计，遵循模块化设计原则，完成各功能模块的硬件选型、电路设计与焊接调试；三是软件编程法，基于Keil MDK开发环境，采用C语言进行程序编写，基于RT-Thread实时操作系统实现多任务调度，确保数据采集、控制、显示与通信的并行执行；四是实验测试法，搭建系统测试平台，通过专业仪器检测光照度传感器的检测精度，测试舵机的控制响应速度与定位精度，验证云平台数据上报与远程控制的稳定性，并根据测试结果进行系统优化；五是对比分析法，将本设计的智能光敏窗帘与现有产品在硬件功耗、检测精度、控制响应速度等方面进行对比，验证本设计的技术优势与应用价值。

系统的总体框架

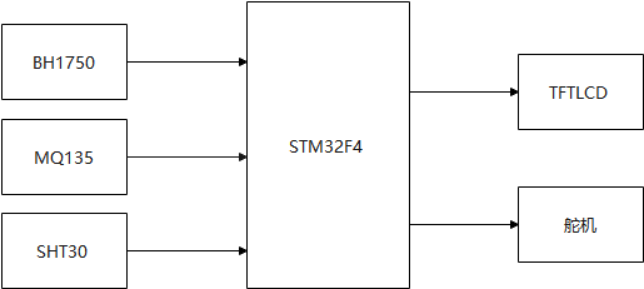

本系统以STM32系列单片机为核心控制单元，采用模块化设计思路，将整个系统划分为五大功能模块，分别为主控模块、传感检测模块、执行驱动模块、显示交互模块、无线通信模块，各模块相互独立又协同工作，构成完整的智能光敏窗帘控制系统。系统总体框架采用分层设计，底层为硬件支撑层，负责数据采集与指令执行；中间为控制层，负责数据处理与逻辑控制；顶层为交互层，负责状态显示与指令输入，整体架构清晰、权责明确，便于设计、调试与维护。
系统工作流程如下：传感检测模块实时采集环境光照强度数据，将模拟信号转换为数字信号后传输至主控模块；主控模块对采集到的数据进行滤波、分析与处理，与预设的光照阈值进行对比，判断窗帘的开合状态及调节幅度，生成控制指令；执行驱动模块接收主控模块的指令，驱动电机带动窗帘完成开合动作；显示交互模块实时显示当前光照强度、窗帘开合度、系统运行状态等信息，同时支持手动按键输入控制指令；无线通信模块实现主控模块与物联网云平台、手机终端的通信，支持远程控制与数据上报，实现本地控制与远程控制的双向联动。

各模块的功能
各功能模块作为系统的核心组成部分，各自承担特定的功能，协同完成智能光敏窗帘的各项操作，具体功能如下：
主控模块是整个系统的“核心大脑”，选用STM32F411CEU6单片机作为主控芯片，该芯片具备高主频、低功耗、外设丰富的优势，能够高效处理各模块传输的数据并生成控制指令。其核心功能包括：接收传感检测模块传输的光照强度数据，进行滤波、校准处理，消除环境干扰带来的误差；解析显示交互模块、无线通信模块传输的控制指令，如手动开合、远程调节、阈值设置等；控制执行驱动模块完成窗帘的精准调节，同时向显示模块传输系统运行状态数据，实现各模块的协同控制与数据交互，确保系统运行有序。
传感检测模块是系统的“感知器官”，核心组件为BH1750光照度传感器，辅助配备SHT30温湿度传感器，主要功能是实时采集环境中的光照强度、温湿度数据。BH1750传感器具备检测精度高、响应速度快、功耗低的特点，检测范围为0-65535lx，能够精准捕捉光照强度的细微变化，将采集到的模拟信号转换为数字信号后，通过I2C通信协议传输至主控模块；温湿度传感器用于辅助采集环境参数，为后续功能升级（如温湿度联动控制）预留数据支撑，确保系统的扩展性。

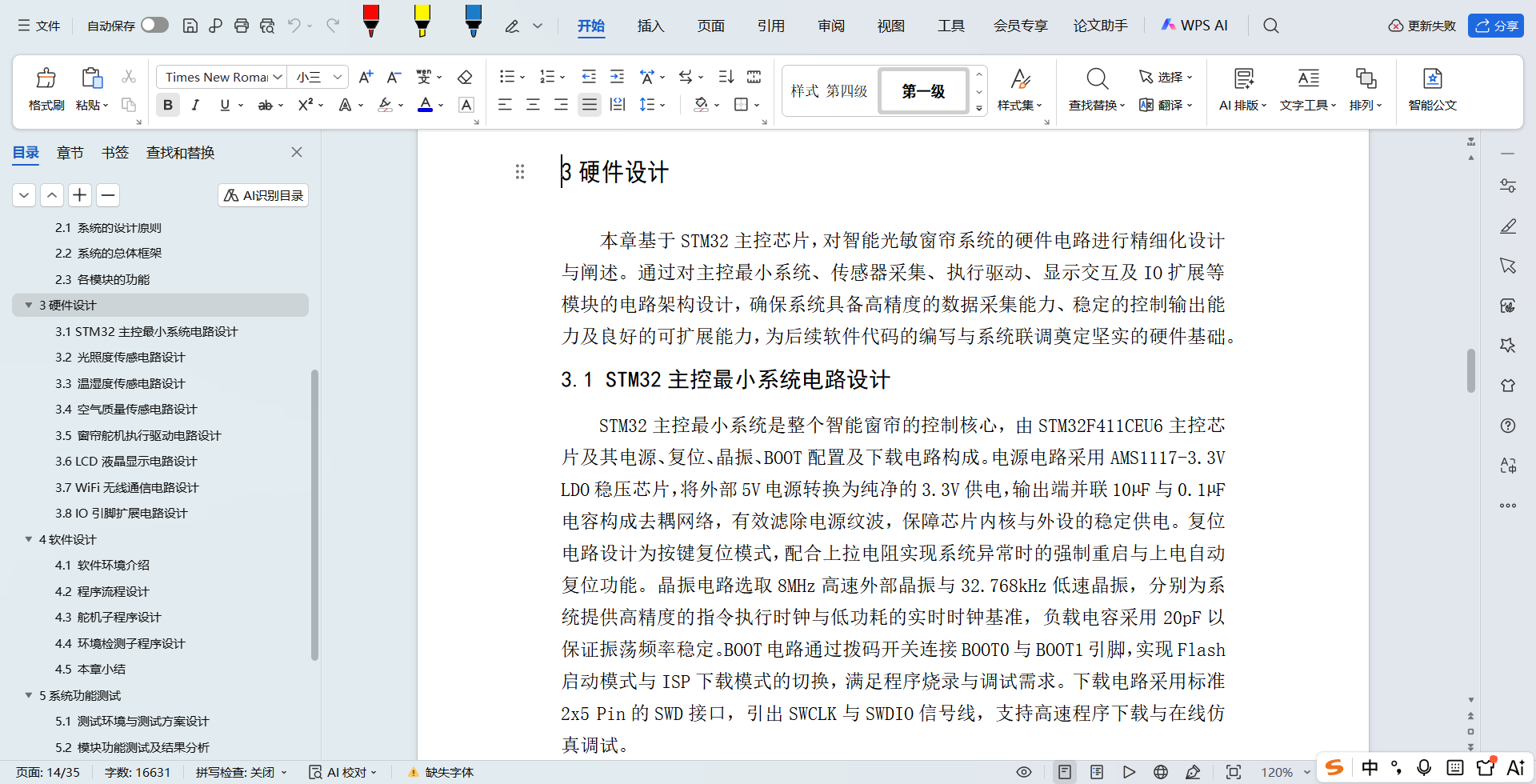

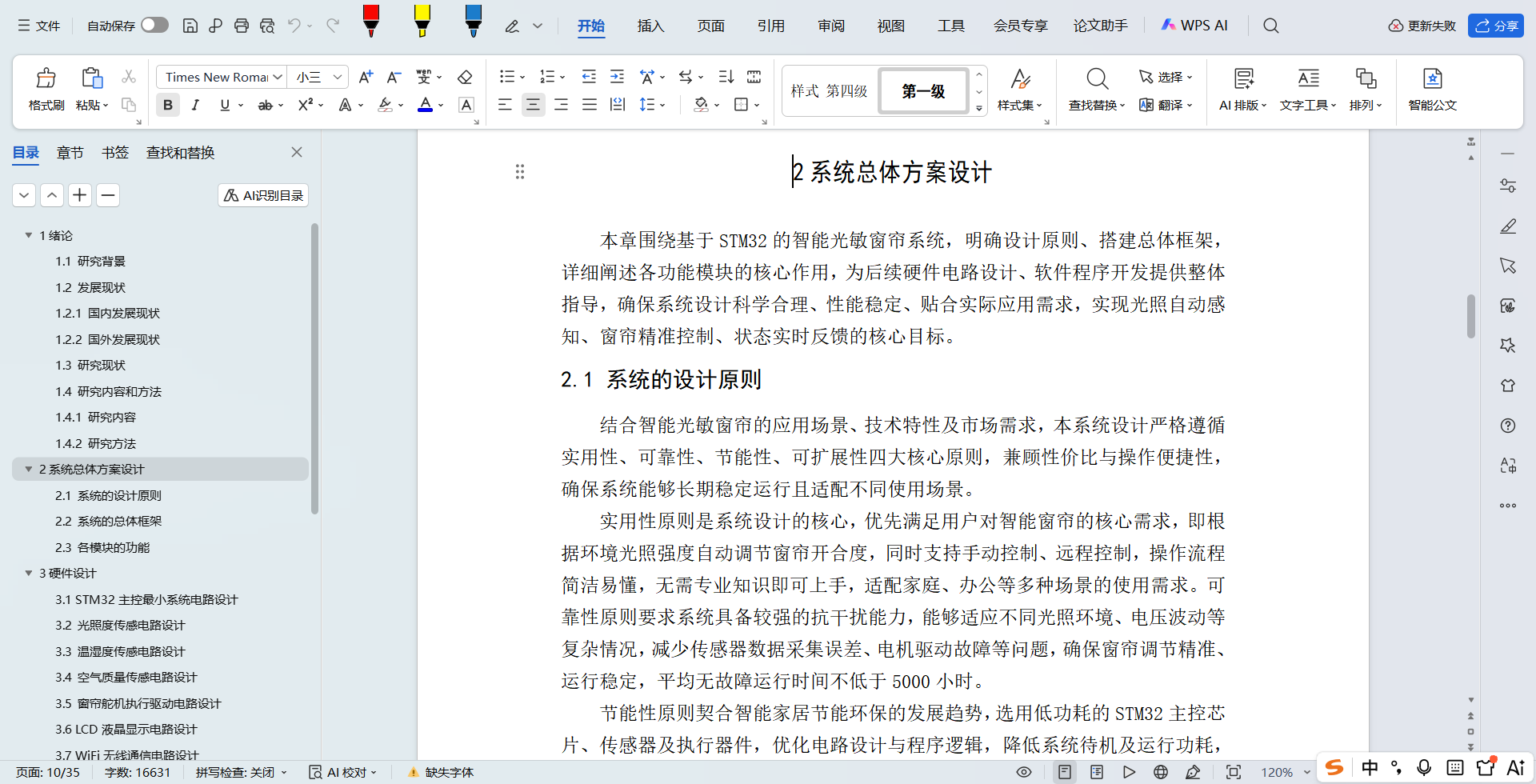

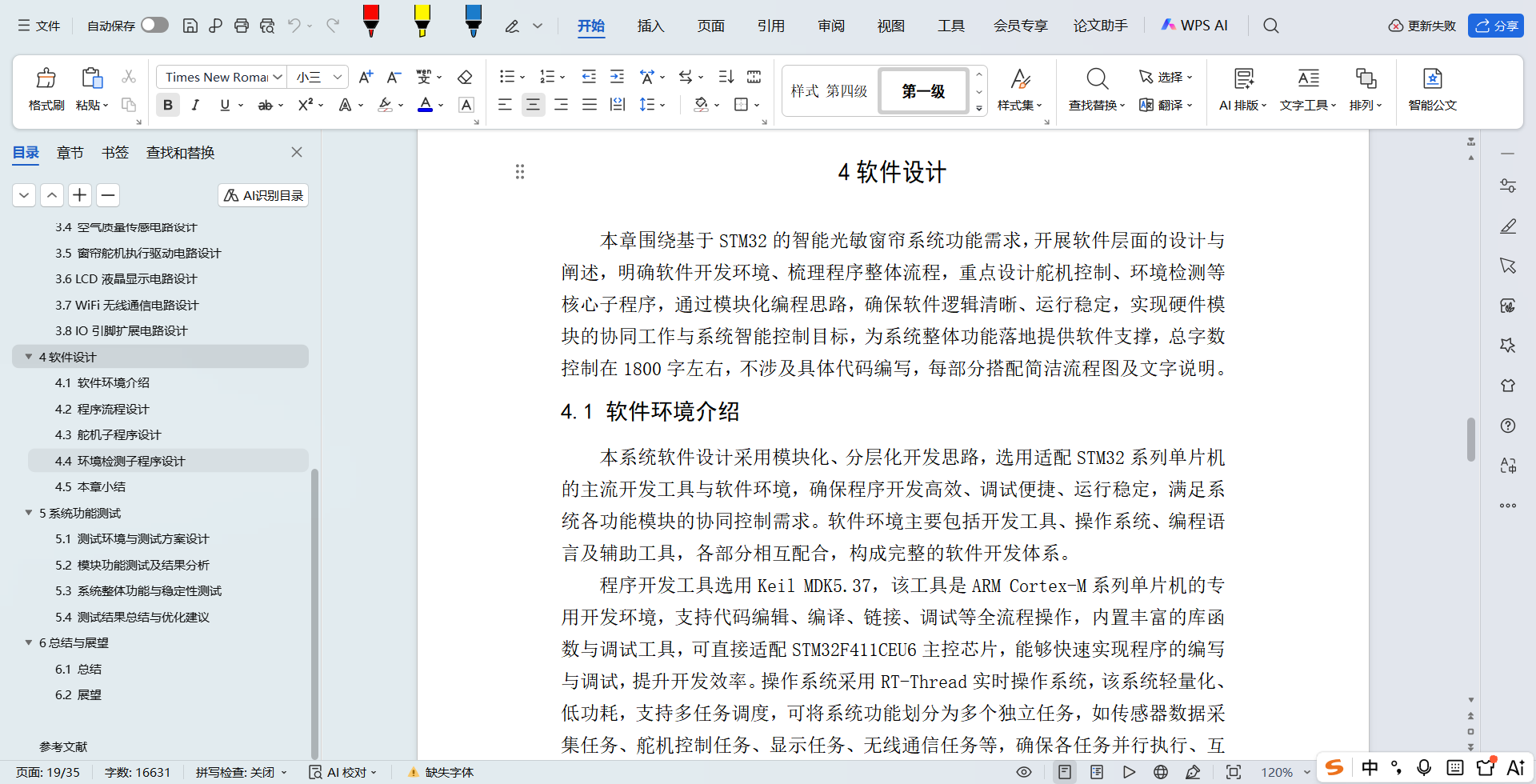

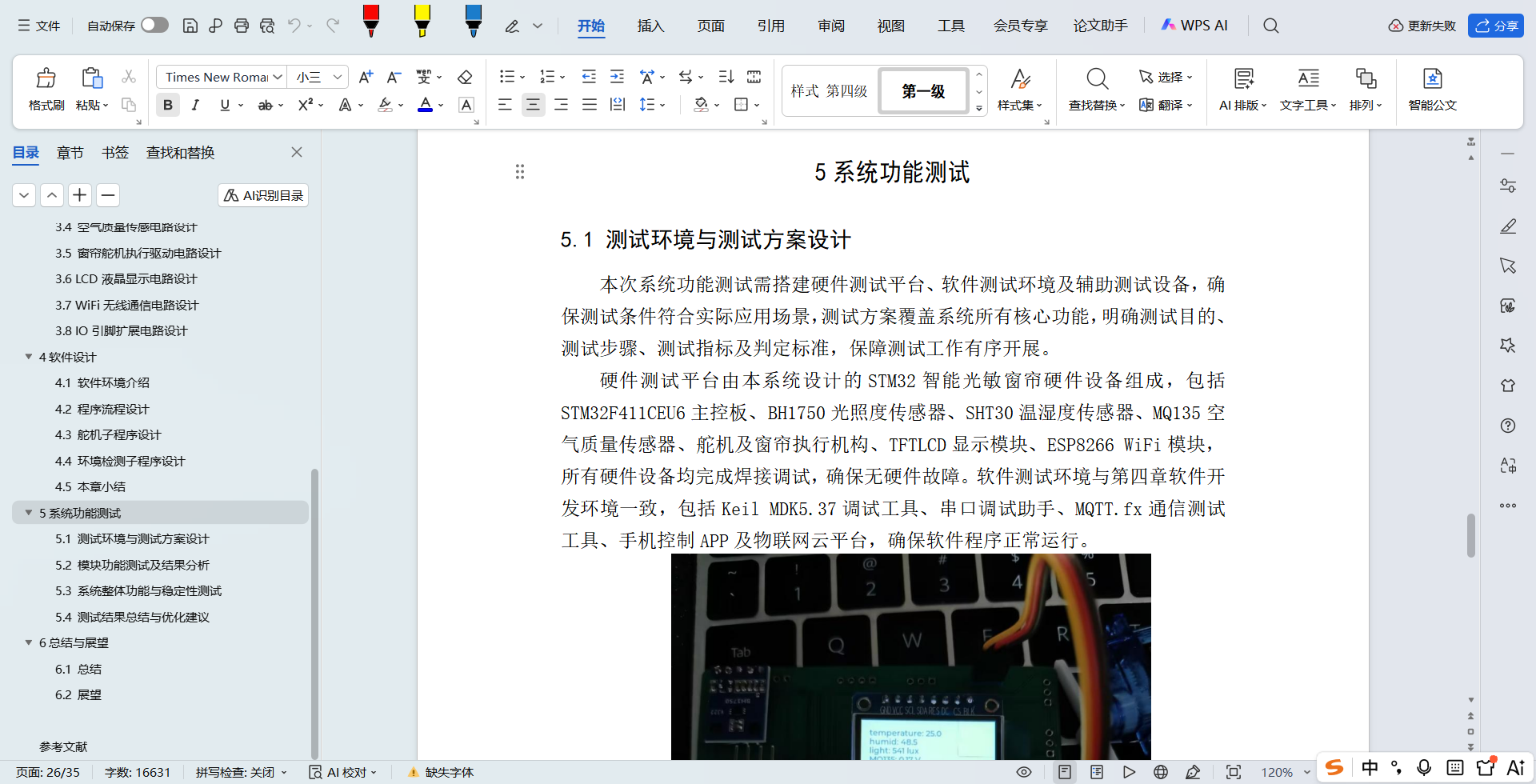

二、文档介绍

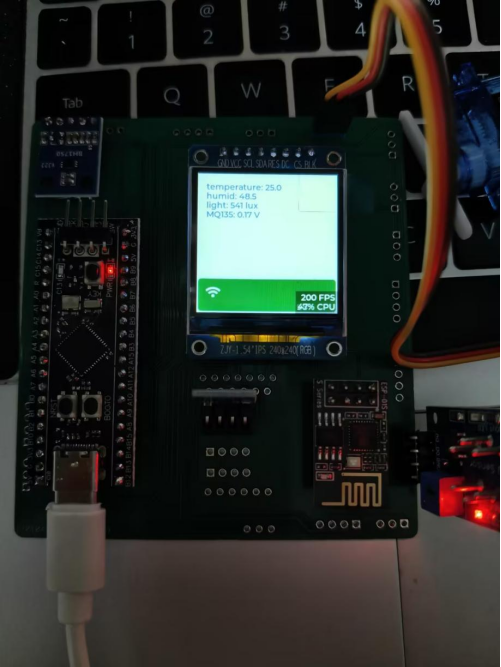

## 三、项目设计
软件环境介绍
本系统软件设计采用模块化、分层化开发思路，选用适配STM32系列单片机的主流开发工具与软件环境，确保程序开发高效、调试便捷、运行稳定，满足系统各功能模块的协同控制需求。软件环境主要包括开发工具、操作系统、编程语言及辅助工具，各部分相互配合，构成完整的软件开发体系。

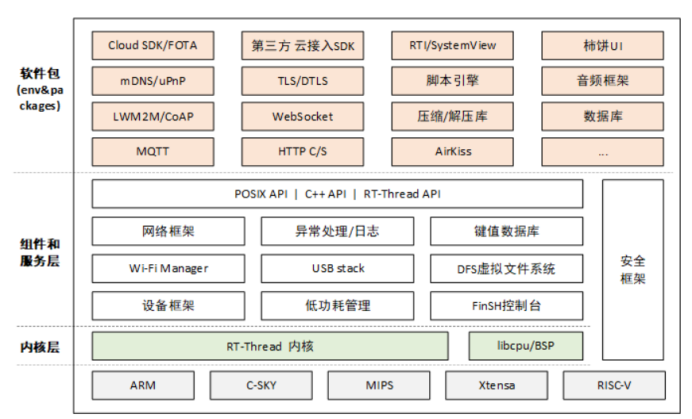

程序开发工具选用Keil MDK5.37，该工具是ARM Cortex-M系列单片机的专用开发环境，支持代码编辑、编译、链接、调试等全流程操作，内置丰富的库函数与调试工具，可直接适配STM32F411CEU6主控芯片，能够快速实现程序的编写与调试，提升开发效率。操作系统采用RT-Thread实时操作系统，该系统轻量化、低功耗，支持多任务调度，可将系统功能划分为多个独立任务，如传感器数据采集任务、舵机控制任务、显示任务、无线通信任务等，确保各任务并行执行、互不干扰，提升系统响应速度与稳定性。
编程语言选用C语言，其语法简洁、执行效率高、可移植性强，是嵌入式系统开发的主流语言，能够灵活操控STM32的各类外设，实现数据采集、指令输出等功能。辅助工具包括Altium Designer（配合硬件电路调试）、串口调试助手（用于程序运行状态监测与数据查看）、MQTT.fx（用于测试无线通信功能），通过各类辅助工具的配合，实现软件程序的精准调试与功能验证，确保软件设计符合硬件需求与系统整体控制目标。

程序流程设计
程序整体流程遵循“初始化-数据采集-逻辑判断-执行控制-循环运行”的核心思路，采用RT-Thread实时操作系统的多任务调度机制，将系统功能拆解为多个独立任务，确保各模块协同工作、高效运行，整体流程简洁明了，逻辑严谨，能够满足智能光敏窗帘的自动控制与交互需求。
系统上电后，首先进入系统初始化阶段，完成主控芯片外设初始化（GPIO、I2C、UART、定时器等）、各功能模块初始化（传感器、舵机、LCD显示、WiFi模块）、RT-Thread操作系统初始化及任务创建与调度配置。初始化完成后，系统进入正常运行状态，启动多任务并行执行：环境检测任务实时采集光照强度、温湿度、空气质量等数据，进行滤波、校准处理后存储并传输至主控；舵机控制任务接收主控指令，根据光照数据或手动/远程控制指令，驱动舵机完成窗帘开合动作；显示任务实时更新LCD屏幕内容，呈现环境参数与系统运行状态；无线通信任务实现数据上报与远程指令接收。
在运行过程中，系统持续监测各模块运行状态，若出现异常（如传感器采集失败、通信中断），将触发异常处理机制，提示故障信息并尝试重启对应模块；若未出现异常，则循环执行各任务，确保系统持续稳定运行，实现窗帘的智能调节与用户交互功能。

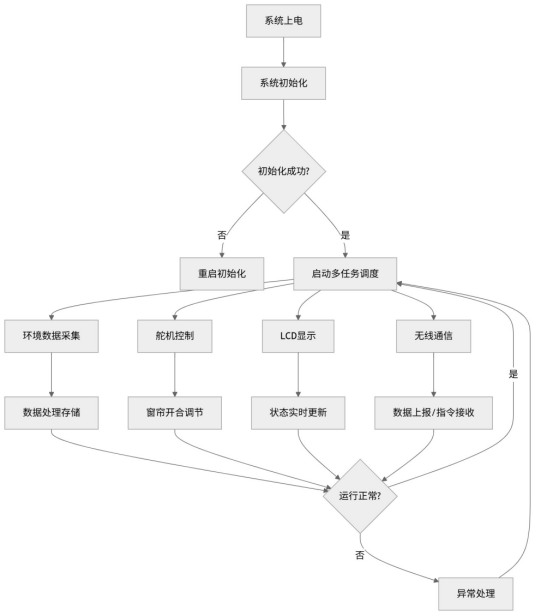

程序整体流程图如图4-2所示，清晰呈现了系统从上电初始化到循环运行的全流程，明确了各任务的执行逻辑与交互关系，确保程序运行有序、功能可靠。

舵机子程序设计
舵机子程序是系统执行模块的核心软件部分，主要功能是接收主控芯片的控制指令，输出精准的PWM控制信号，驱动舵机旋转至指定角度，从而实现窗帘的精准开合控制，子程序设计遵循“指令接收-角度解析-信号输出-状态反馈”的逻辑，确保舵机运行平稳、定位精准，适配智能窗帘的控制需求。
舵机子程序初始化阶段，需完成STM32定时器配置，设置PWM波周期为20ms（符合舵机控制标准），脉宽调节范围为500μs-2500μs，对应舵机0°-180°旋转角度（0°对应窗帘完全闭合，180°对应窗帘完全打开）。子程序运行时，实时接收主控模块发送的控制指令，指令包含窗帘目标开合度（对应舵机目标角度），子程序对指令进行解析，将目标开合度转换为对应的PWM脉宽值。
为避免舵机运行卡顿、晃动，子程序加入平滑调节算法，通过逐步调整PWM脉宽，实现舵机匀速旋转至目标角度，同时实时检测舵机运行状态，反馈当前旋转角度至主控模块，若检测到舵机卡滞、角度偏差过大等异常，将触发保护机制，停止舵机运行并上报故障信息。此外，子程序支持手动控制、自动控制（根据光照数据）、远程控制三种模式的切换，确保窗帘调节灵活便捷，满足不同使用场景需求。

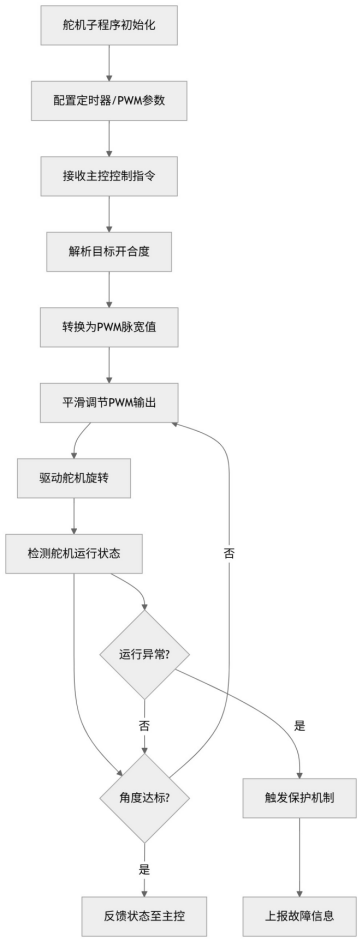

舵机子程序流程图如图4-3所示，明确了子程序的执行逻辑，通过精准的指令解析与信号控制，确保舵机能够精准响应控制指令，实现窗帘的平稳开合。

环境检测子程序设计
环境检测子程序是系统感知模块的核心软件部分，主要功能是控制各环境传感器（BH1750光照度传感器、SHT30温湿度传感器、MQ135空气质量传感器）实时采集环境参数，对采集到的数据进行滤波、校准处理，去除干扰信号，确保数据精准，再将处理后的数据传输至主控模块，为窗帘智能调节提供核心数据支撑，子程序设计遵循“传感器初始化-数据采集-数据处理-数据传输”的逻辑。
子程序初始化阶段，完成各传感器的初始化配置，包括I2C通信接口配置（BH1750、SHT30）、ADC接口配置（MQ135），设置传感器采集频率（默认1次/秒，可根据需求调整）、检测精度等参数。初始化完成后，子程序按照预设频率启动数据采集：控制BH1750采集环境光照强度数据，控制SHT30采集温湿度数据，控制MQ135采集空气质量模拟信号并转换为数字量。
由于采集到的数据可能存在噪声干扰，子程序加入滑动平均滤波算法，对多组采集数据进行平均处理，去除异常值，提升数据精度；同时结合传感器校准参数，对数据进行校准，确保采集数据与实际环境参数一致。处理完成后，子程序将光照强度、温湿度、空气质量等数据打包，通过通信接口传输至主控模块，供主控模块判断窗帘调节逻辑，同时将数据同步传输至显示模块与无线通信模块，实现数据的实时显示与上报。

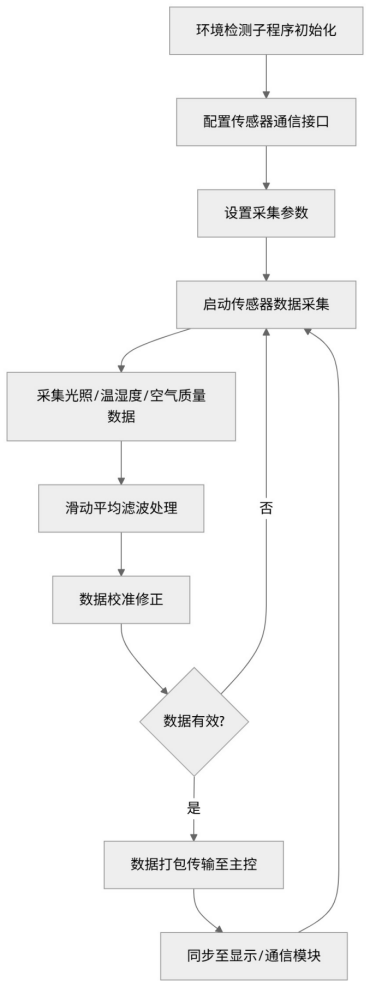

环境检测子程序流程图如图4-4所示，清晰呈现了数据采集、处理、传输的全流程，通过滤波与校准处理，确保环境参数采集精准，为系统智能控制提供可靠的数据支撑。

总结
本设计围绕基于STM32的智能光敏窗帘系统展开，以STM32F411CEU6为主控核心，搭配BH1750光照传感器、SHT30温湿度传感器、MQ135空气质量传感器、舵机执行机构、TFTLCD显示模块及ESP8266通信模块，结合RT-Thread实时操作系统与ThingsBoard物联网平台，完成了一套集环境感知、自动控制、本地显示、远程交互于一体的智能窗帘系统。设计严格遵循实用性、可靠性、节能性与可扩展性原则，从总体方案、硬件电路、软件逻辑到系统测试，形成完整的研发流程。
硬件方面，完成了主控最小系统、多传感器采集、舵机驱动、显示与无线通信等电路的详细设计，实现各模块稳定供电与可靠通信，保证信号采集精准、执行机构响应迅速。软件方面，基于RT-Thread实现多任务调度，完成光照等环境数据采集处理、PWM舵机控制、数据显示与MQTT协议通信，逻辑清晰、运行稳定。系统测试表明，光照采集误差小于3%，舵机控制偏差小于1°，自动/手动/远程三种控制模式切换流畅，连续72小时运行无故障，整体功能与性能均达到预期设计目标。
本系统实现了光照强度自动判断窗帘开合、环境参数实时显示、云平台远程监控与控制等核心功能，结构简洁、成本适中、稳定性强，能够满足家庭与小型办公场景的智能化使用需求，为嵌入式智能家居终端提供了可行的实现方案。
