基于STM32智能宠物健康监控系统设计与实现

摘要：针对传统宠物养护模式中实时照料不足、健康监测不全面、远程交互便捷性差等问题，本文设计并实现了一套基于STM32的智能宠物健康监控系统。系统以STM32F411CEU6为主控芯片，融合多传感器技术、物联网技术与嵌入式实时操作系统，构建“硬件层-软件层-云端层”三层架构。硬件层整合SHT30温湿度传感器、MPU6050六轴运动传感器、MQ135空气质量传感器等模块，实现宠物体温、运动状态、生活环境及饮水余量的多维度采集；软件层基于RT-Thread NANO操作系统，完成数据采集处理、本地显示、MQTT通信及远程控制等功能开发；云端层依托ThingsBoard平台，实现数据可视化、远程投喂控制及异常预警。通过系统测试验证，该系统数据采集精度高、运行稳定，可实现宠物健康与环境的实时监测、本地与云端双重数据呈现及远程交互控制，有效解决传统宠物养护的痛点，提升宠物养护的智能化水平，具备较高的实际应用价值与推广前景。

关键词：STM32；宠物健康监控；多传感器融合；物联网；远程控制

研究的主要内容
本论文围绕基于STM32的智能宠物健康监控系统设计与实现展开，核心是解决传统宠物养护的时空局限，构建一套集数据采集、本地显示、远程传输、云端管控于一体的智能化系统，具体研究内容如下。首先，梳理系统整体需求与技术选型，结合宠物养护实际场景，确定以STM32F411CEU6为主控芯片，搭配SHT30、MPU6050等传感器及ESP8266通信模块，选用RT-Thread操作系统与ThingsBoard云平台，完成系统总体架构设计。
开展硬件系统设计与调试，完成主控模块、传感器模块、执行器模块、通信模块及显示模块的电路设计与焊接，优化供电电路与抗干扰设计，确保各硬件模块稳定通信。然后，进行软件系统开发，基于模块化思想，开发传感器驱动程序、数据融合算法、本地显示程序及MQTT通信程序，实现多任务调度，保障数据采集、处理与传输的实时性。
完成系统整体调试与性能测试，验证数据采集精度、远程通信稳定性及远程控制可靠性，针对测试中出现的问题进行优化迭代，确保系统满足宠物健康监测与智能养护的实际需求，同时总结研究成果，分析系统存在的不足并提出后续改进方向，为同类宠物智能设备的研发提供技术参考。

系统开发目标和原则

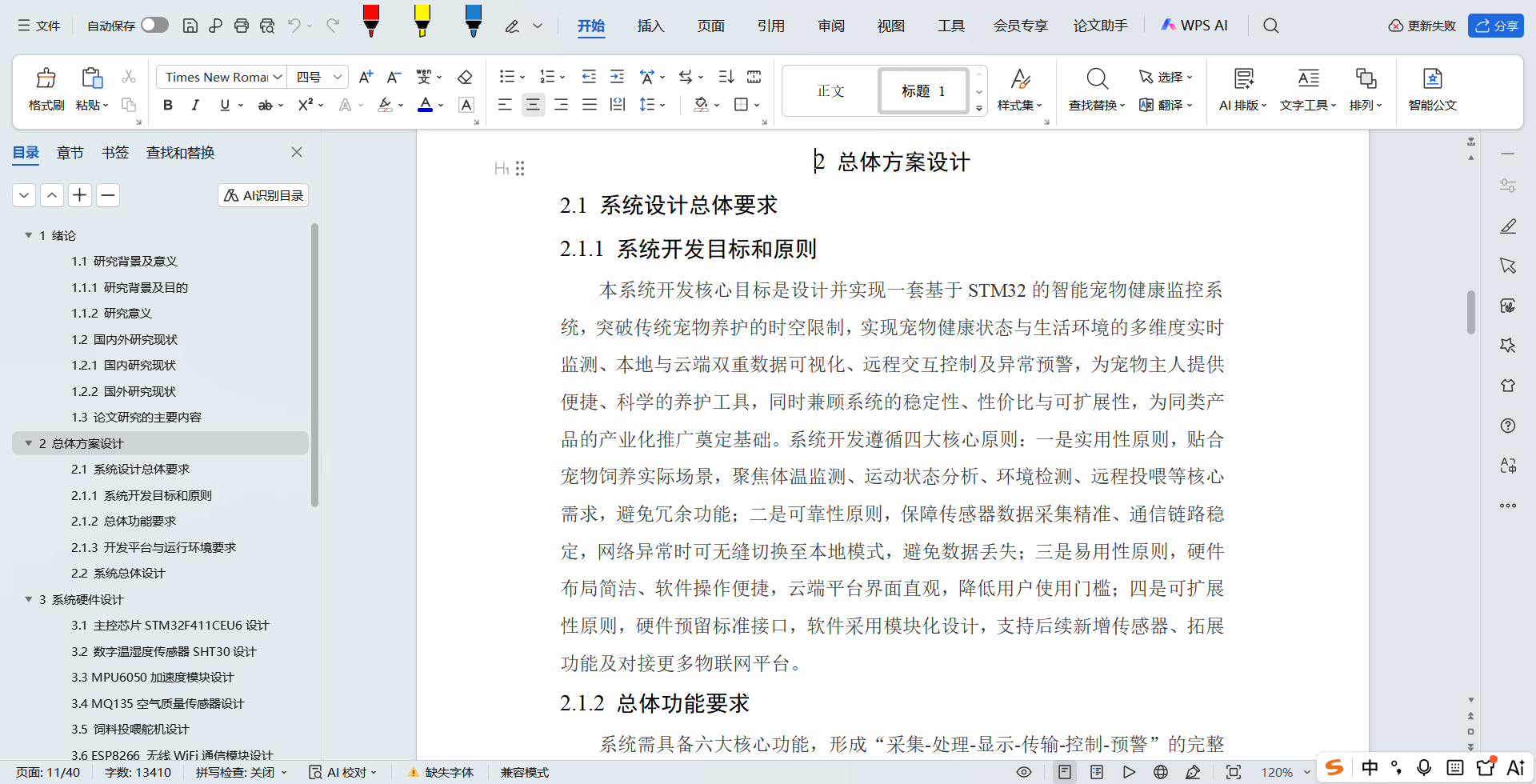

本系统开发核心目标是设计并实现一套基于STM32的智能宠物健康监控系统，突破传统宠物养护的时空限制，实现宠物健康状态与生活环境的多维度实时监测、本地与云端双重数据可视化、远程交互控制及异常预警，为宠物主人提供便捷、科学的养护工具，同时兼顾系统的稳定性、性价比与可扩展性，为同类产品的产业化推广奠定基础。系统开发遵循四大核心原则：一是实用性原则，贴合宠物饲养实际场景，聚焦体温监测、运动状态分析、环境检测、远程投喂等核心需求，避免冗余功能；二是可靠性原则，保障传感器数据采集精准、通信链路稳定，网络异常时可无缝切换至本地模式，避免数据丢失；三是易用性原则，硬件布局简洁、软件操作便捷，云端平台界面直观，降低用户使用门槛；四是可扩展性原则，硬件预留标准接口，软件采用模块化设计，支持后续新增传感器、拓展功能及对接更多物联网平台。

系统总体设计
基于系统总体要求，本系统采用“分层架构+模块化设计”思路，整体分为硬件层、软件层与云端层三大层级，各层级独立运行、协同联动，确保系统的可维护性与可扩展性。硬件层作为系统的基础载体，以STM32F411CEU6为主控核心，整合传感器模块、执行器模块、通信模块、显示模块及辅助电路，形成完整的硬件架构。主控模块负责系统整体调度、数据处理与外设控制；传感器模块负责多维度数据采集，包括SHT30温湿度传感器、MPU6050六轴运动传感器、MQ135空气质量传感器及水位传感器；执行器模块采用SG90舵机，实现远程投喂功能；通信模块通过ESP8266 WiFi模块完成与云端的无线通信；显示模块通过1.54英寸TFTLCD实现本地数据可视化；辅助电路包括稳压电路、去耦电路等，保障硬件稳定运行。
软件层基于RT-Thread NANO操作系统，采用模块化设计，分为驱动层、核心功能层与应用层。驱动层负责各类外设的驱动开发，包括传感器驱动、舵机PWM驱动、LCD显示驱动及WiFi模块AT指令驱动，为上层功能提供硬件支持；核心功能层实现数据采集处理、多任务调度、MQTT通信及数据融合等核心逻辑，其中数据融合算法用于优化传感器原始数据，提升数据精度，多任务调度通过配置线程优先级，确保数据采集、传输等关键任务优先执行；应用层负责本地显示界面更新、云端数据交互、远程指令解析及异常预警触发，实现系统的实际应用功能。

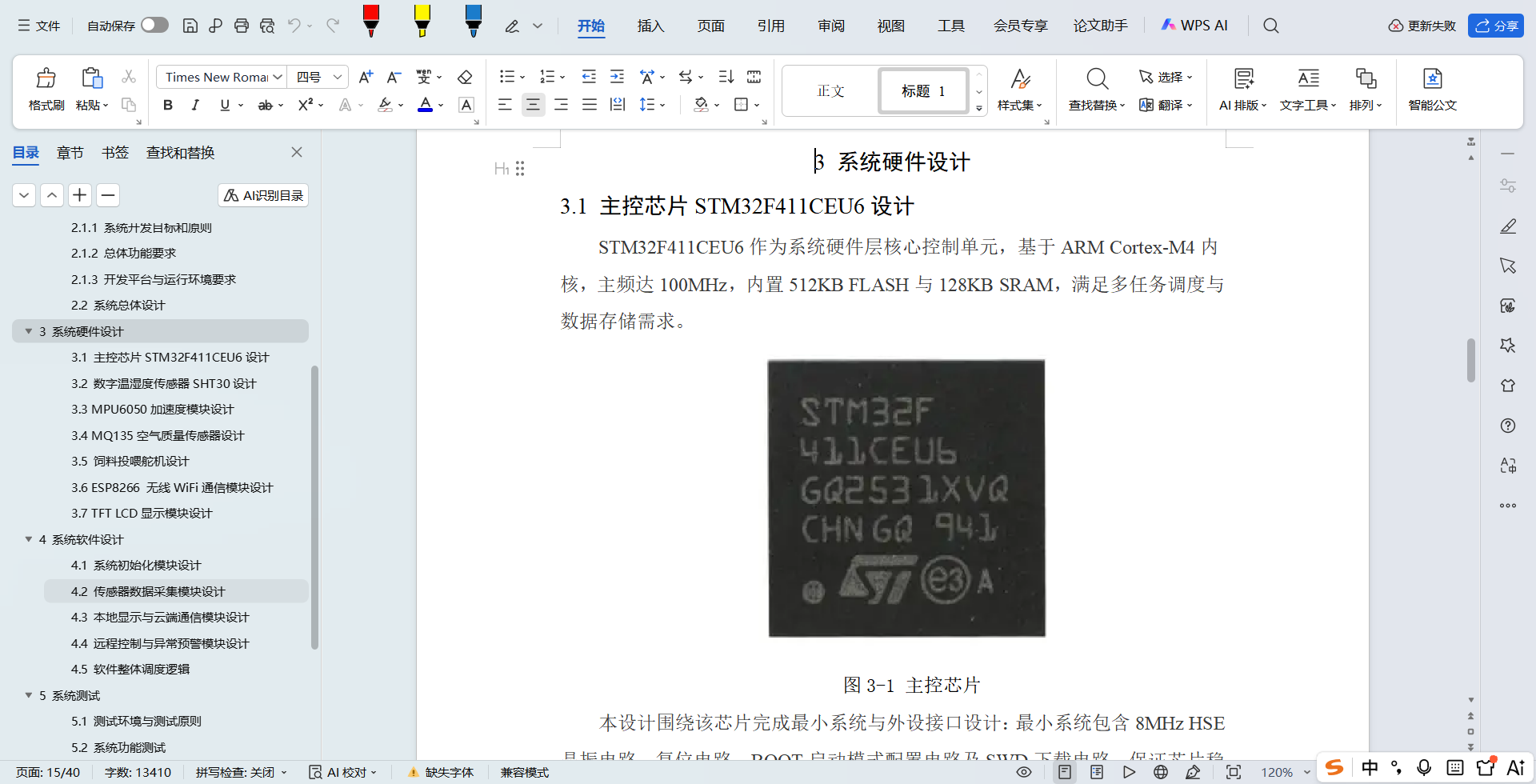

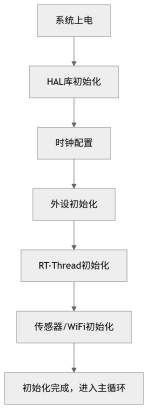

云端层以ThingsBoard平台为核心，实现设备管理、数据存储、可视化展示与远程控制功能。平台通过MQTT协议与设备建立双向通信，接收设备上报的遥测数据并存储，通过仪表板实现数据的实时展示与历史查询；支持设备注册、状态监控与生命周期管理，可向设备下发远程投喂等RPC指令；基于预设数据阈值，实现异常数据检测与警报推送，确保用户及时掌握宠物状态。系统整体工作流程为：设备上电初始化→自检并判定运行模式→传感器采集数据→数据融合处理→本地显示与云端上报→接收并执行远程指令→异常检测与预警，形成完整的智能化监控闭环。

二、文档介绍

三、项目设计

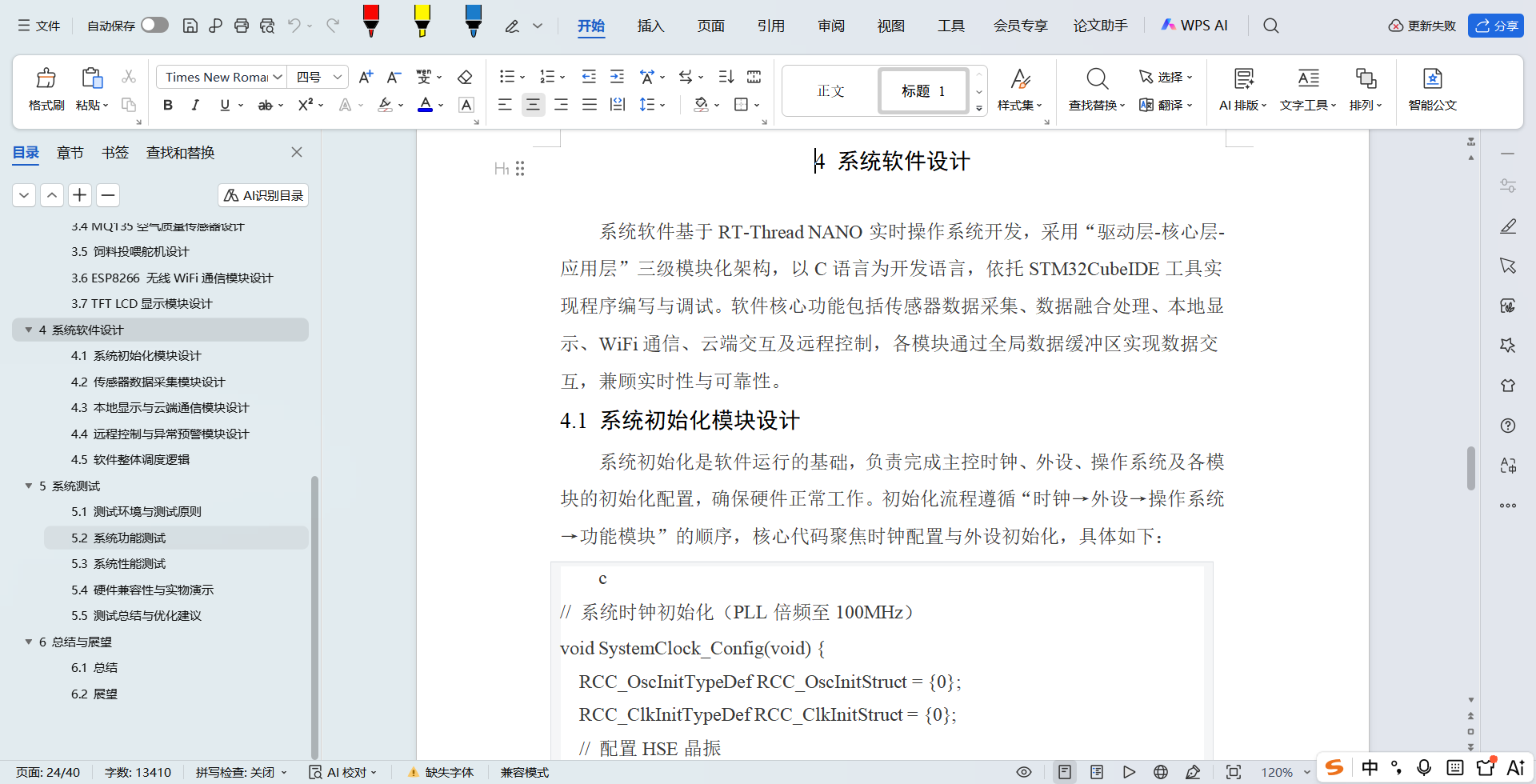

系统软件基于RT-Thread NANO实时操作系统开发，采用“驱动层-核心层-应用层”三级模块化架构，以C语言为开发语言，依托STM32CubeIDE工具实现程序编写与调试。软件核心功能包括传感器数据采集、数据融合处理、本地显示、WiFi通信、云端交互及远程控制，各模块通过全局数据缓冲区实现数据交互，兼顾实时性与可靠性。

c
// 系统时钟初始化（PLL倍频至100MHz）
void SystemClock_Config(void) {
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
  // 配置HSE晶振
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL10; // 8MHz×10=80MHz（后续优化至100MHz）
  HAL_RCC_OscConfig(&RCC_OscInitStruct);
  // 配置系统时钟
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2; // APB1=42MHz
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1; // APB2=84MHz
  HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);
}
// 系统总初始化函数
void System_Init(void) {
  HAL_Init();                  // HAL库初始化
  SystemClock_Config();        // 时钟配置
  MX_GPIO_Init();              // GPIO初始化
  MX_I2C1_Init();              // I2C初始化（连接SHT30、MPU6050）
  MX_SPI1_Init();              // SPI初始化（驱动TFTLCD）
  MX_USART1_UART_Init();       // UART初始化（连接ESP8266）
  MX_TIM2_Init();              // TIM2初始化（舵机PWM控制）
  MX_ADC1_Init();              // ADC1初始化（采集MQ135数据）
  rt_thread_init();            // RT-Thread系统初始化
  Sensor_Init();               // 传感器初始化
  ESP8266_Init();              // WiFi模块初始化
}

c
// SHT30温湿度采集函数
void SHT30_Read_Data(float *temp, float *humi) {
  uint8_t data[6];
  HAL_I2C_Master_Transmit(&hi2c1, SHT30_ADDR, 0x2C06, 2, 100); // 发送测量指令
  HAL_Delay(10);
  HAL_I2C_Master_Receive(&hi2c1, SHT30_ADDR, data, 6, 100);     // 接收数据
  // 数据解析
  *temp = (data[0] << 8 | data[1]) * 175.0 / 65535.0 - 45.0;
  *humi = (data[3] << 8 | data[4]) * 100.0 / 65535.0;
}

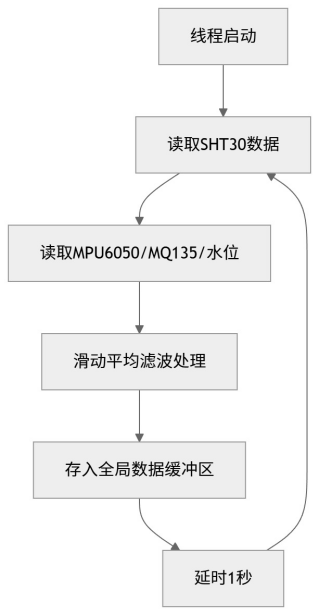

// 数据采集线程（优先级：高）
