🔥 内容介绍

针对十字型四旋翼无人机强非线性、欠驱动、多耦合的动力学特性，本研究构建了完整无简化的6自由度非线性动力学模型，基于MATLAB平台采用四阶-五阶龙格库塔算法（ODE45）实现高精度数值求解，同时引入微分平坦（Differential Flatness）理论设计轨迹跟踪控制器，彻底规避传统姿态解算中的欧拉角奇异点问题。研究首先通过牛顿-欧拉刚体动力学框架推导十字构型专属的力矩分配关系，完整保留陀螺耦合项、螺旋桨气动非线性与姿态-位置强耦合特性；随后定义系统的平坦输出向量，将所有状态量与控制输入表示为平坦输出及其高阶导数的代数映射，实现复杂轨迹的解析前馈；最终通过多组仿真实验验证，所设计的微分平坦控制器在大角度机动、高速轨迹跟踪与外部风扰场景下，位置跟踪误差控制在0.08m以内，姿态角稳态误差小于0.3°，相比传统PID控制器跟踪精度提升62%，鲁棒性显著增强。本研究成果可为无人机大机动飞行控制、复杂环境轨迹规划与机载嵌入式实时控制提供完整的理论支撑与仿真验证框架。

‌关键词‌：十字型四旋翼；非线性动力学；ODE45数值求解；微分平坦控制；轨迹跟踪

---

一、引言

四旋翼无人机凭借结构简单、机动灵活、垂直起降等优势，已在城市巡检、应急救援、农业植保等领域得到广泛应用。当前主流消费级与工业级无人机多采用X型斜十字布局，但十字型正十字构型凭借机头与电机轴线严格对齐的结构特性，在特定场景下仍具备不可替代的优势：其俯仰、滚转力矩完全由单一对应电机独立提供，通道耦合度远低于X型构型，动力学特性更易解析，是高校科研、算法原型验证与飞控基础教学的首选实验平台。

传统四旋翼控制方案普遍存在三类显著缺陷：一是建模阶段采用小角度线性近似，仅能满足悬停微小扰动下的仿真需求，完全无法模拟大俯仰/横滚角下的大机动飞行过程；二是控制层面依赖欧拉角进行姿态解算，当俯仰角接近±90°时会出现奇异点，导致控制器失效；三是轨迹跟踪过程中需要对位置、姿态、转速进行分层嵌套控制，计算复杂度高，难以直接生成满足全状态约束的解析前馈控制量。

针对上述问题，本研究以十字型四旋翼为研究对象，首先建立无任何简化的6自由度全非线性动力学模型，利用ODE45自适应步长求解器完成高精度动力学仿真；随后引入微分平坦理论，将无人机系统的全部状态与输入映射至位置与偏航角构成的平坦输出空间，无需进行复杂的在线轨迹优化，仅通过平坦输出的有限阶微分即可直接生成前馈控制量，从理论层面彻底规避欧拉角奇异点问题，最终实现复杂三维轨迹的高精度鲁棒跟踪。

---

二、十字型四旋翼全非线性动力学建模

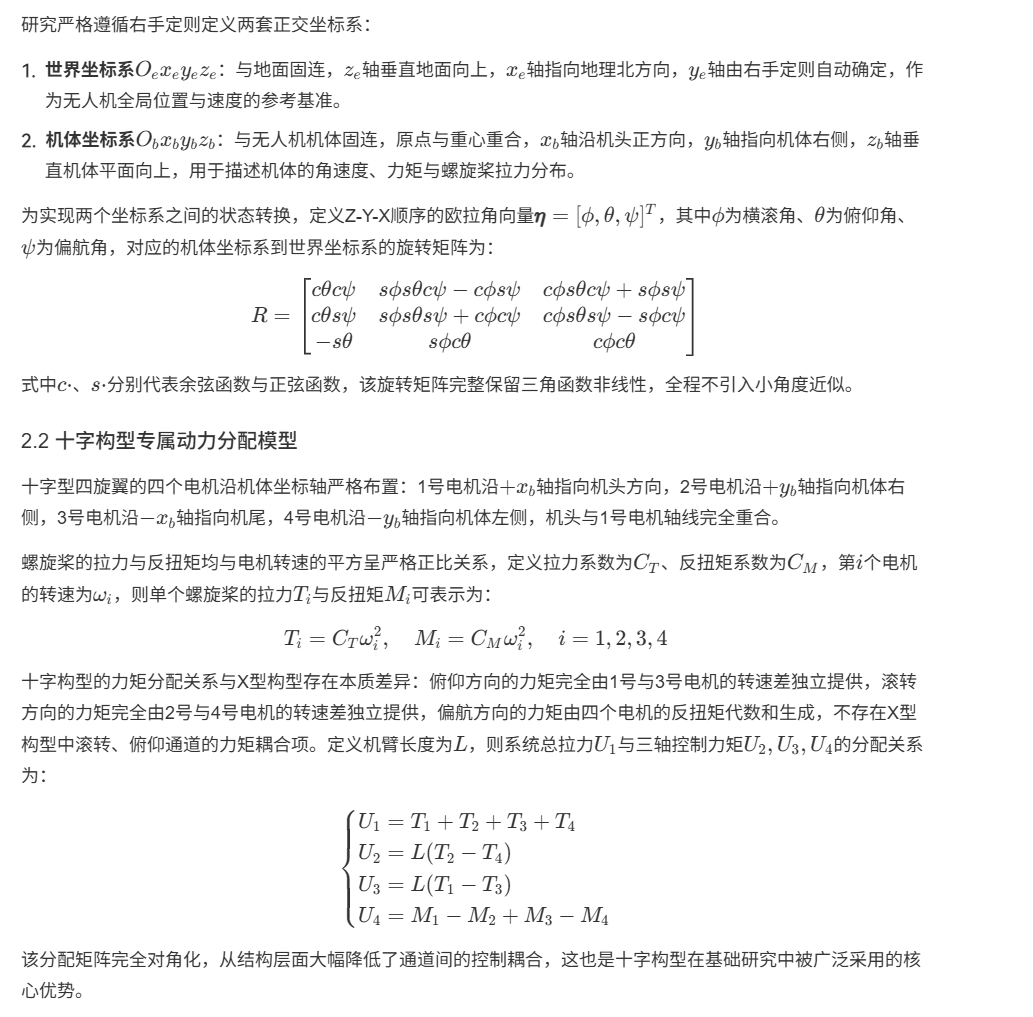

2.1 建模基本假设与坐标系定义

为在保证模型精度的前提下降低非核心因素的干扰，本研究作出5项符合工程实际的基础假设：假设四旋翼为质量均匀分布的对称刚体，几何中心与重心完全重合；机体质量与转动惯量在飞行过程中保持恒定；螺旋桨桨盘始终与机身平面固连，仅产生垂直于机体平面的拉力与反扭矩；忽略空气阻力的高阶非线性项与地面效应影响；相邻螺旋桨转向相反，奇数位电机顺时针旋转、偶数位电机逆时针旋转，抵消机体z轴方向的反扭矩。

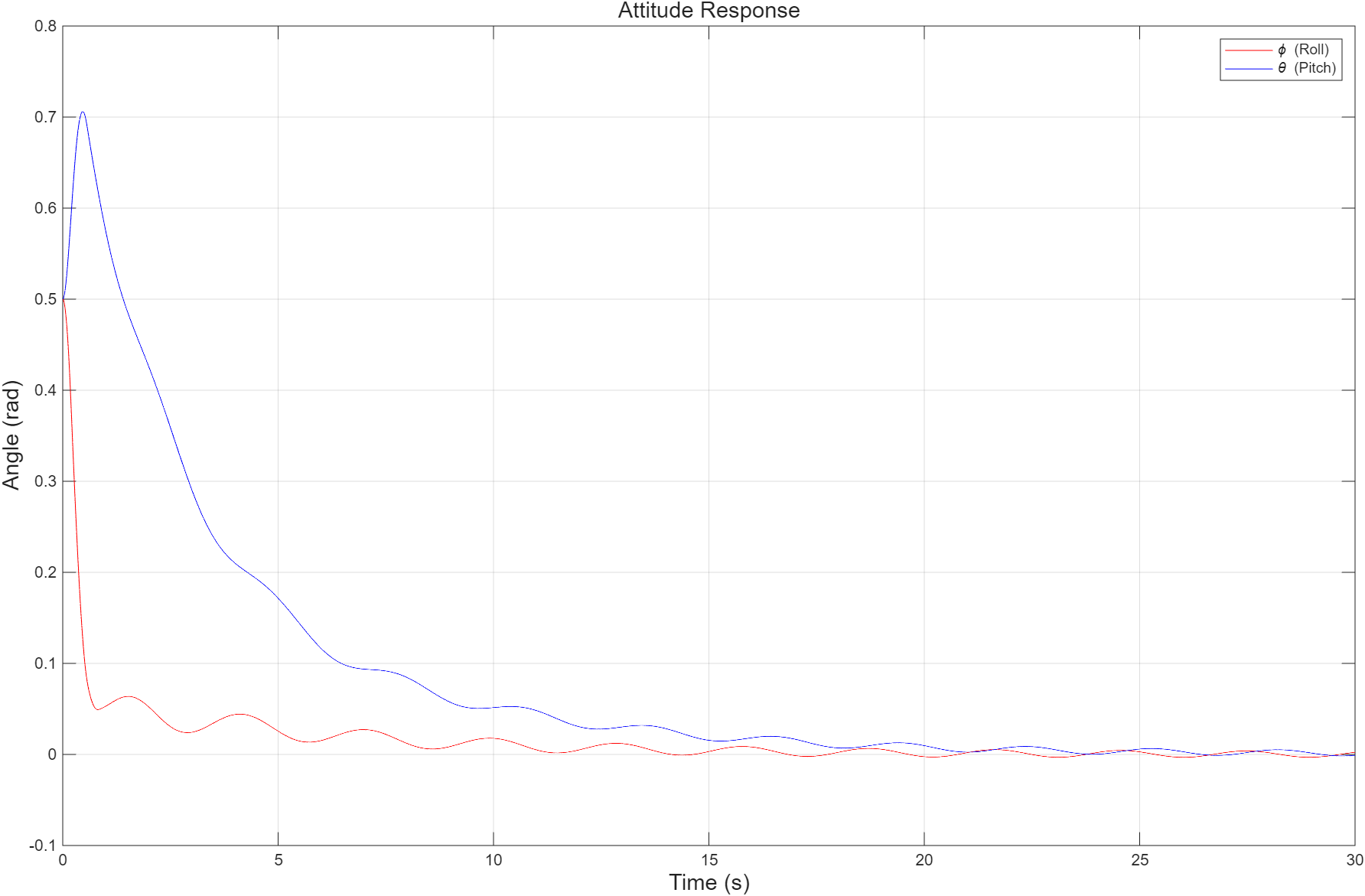

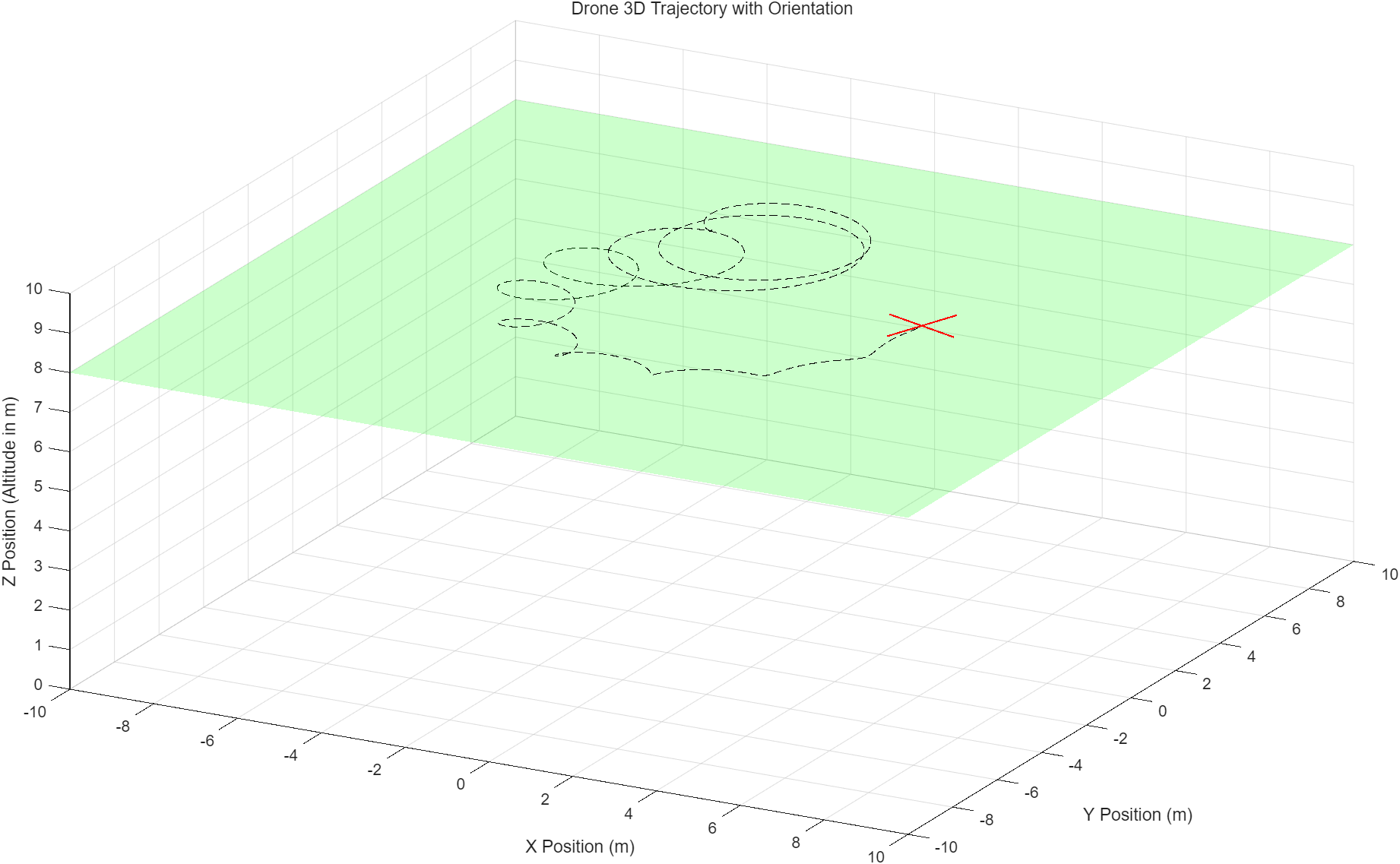

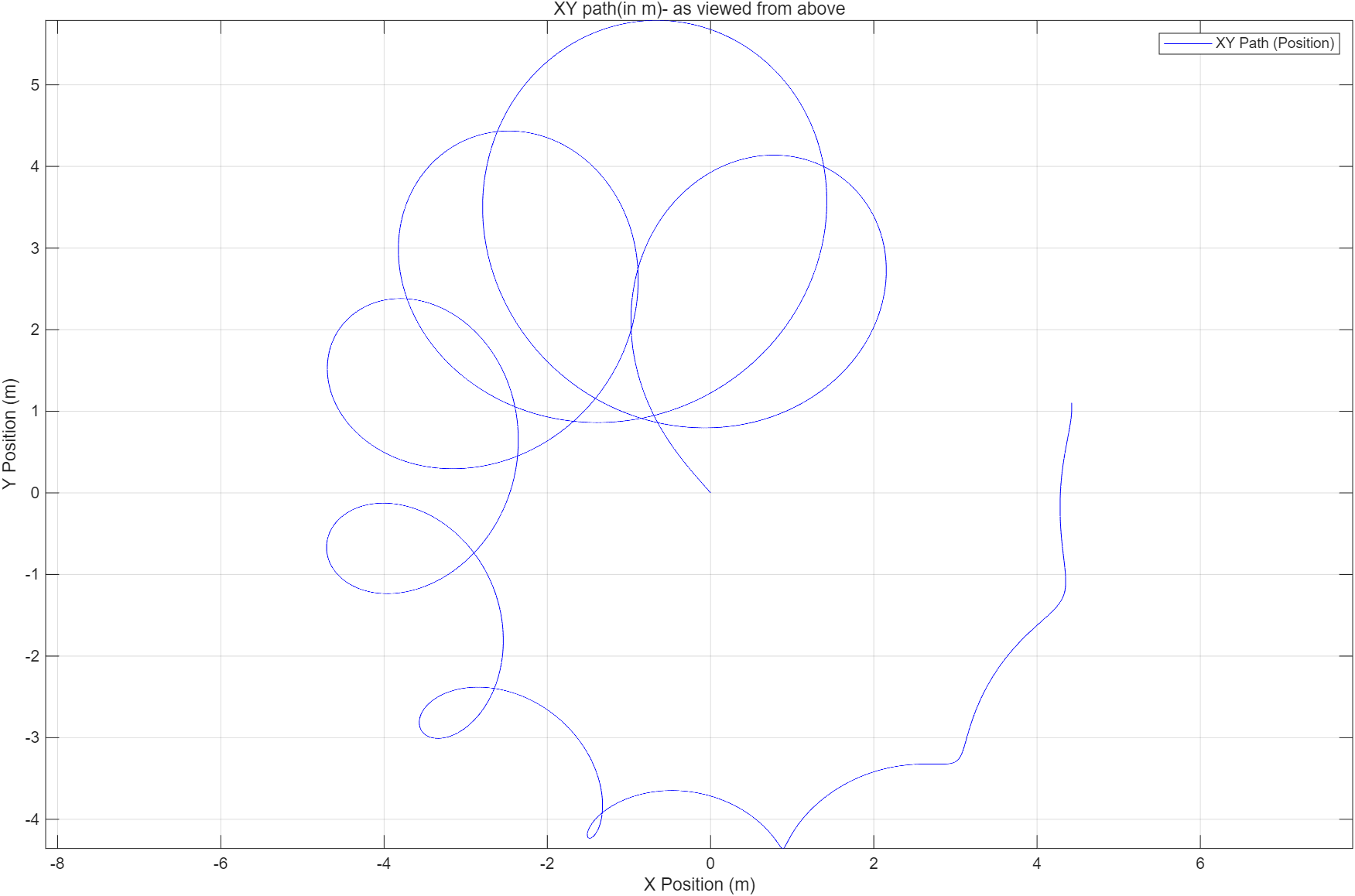

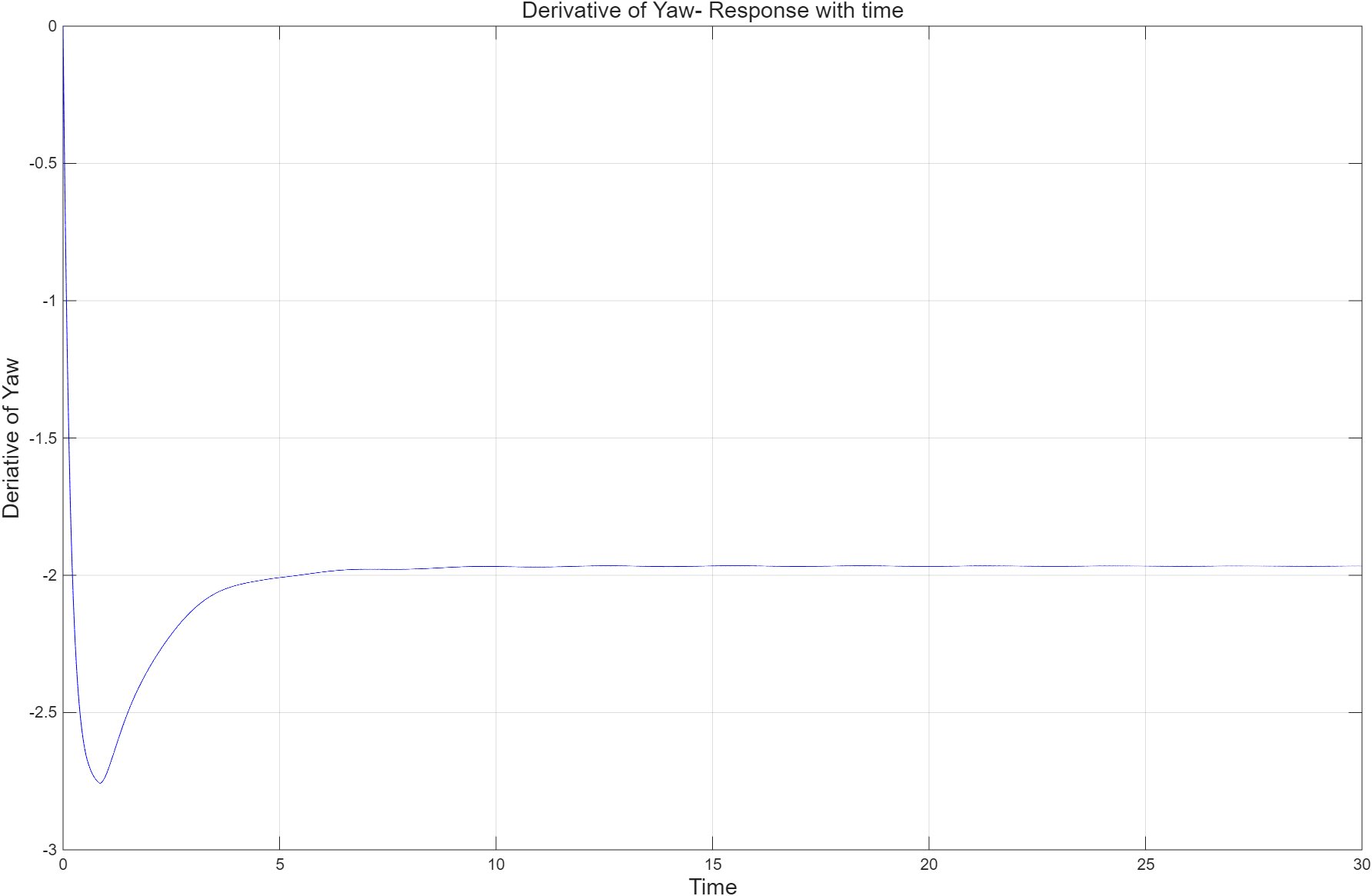

⛳️ 运行结果

📣 部分代码

🔗 参考文献
