（五）LVGL 8.3.11 移植：FreeRTOS 操作系统适配

目标：把 LVGL 安全地放进 FreeRTOS 多任务环境，做到界面流畅、业务并行、互不踩内存。

---

1. 原理篇：LVGL 的线程模型约束

LVGL 8.3 不是线程安全的。其内部的对象树、样式缓存、定时器链表都没有锁保护。因此只有两条合法路线：

1. 单上下文路线：所有 lv_* API（包括 lv_timer_handler()）都在同一个任务里调用；
2. 互斥锁路线：任何任务调用 lv_* 前都先抢同一把互斥锁，调用完释放。

实际工程几乎都用路线 2：UI 渲染在专用任务，业务任务（传感器、通信）要更新界面时持锁调 API。

另外两个硬性约束：

• lv_timer_handler() 禁止在中断里调用；
• lv_tick_inc() 可以在中断里调用（它只做一个计数累加，是中断安全的），但要保证调度器启动后 SysTick 仍然正常工作。

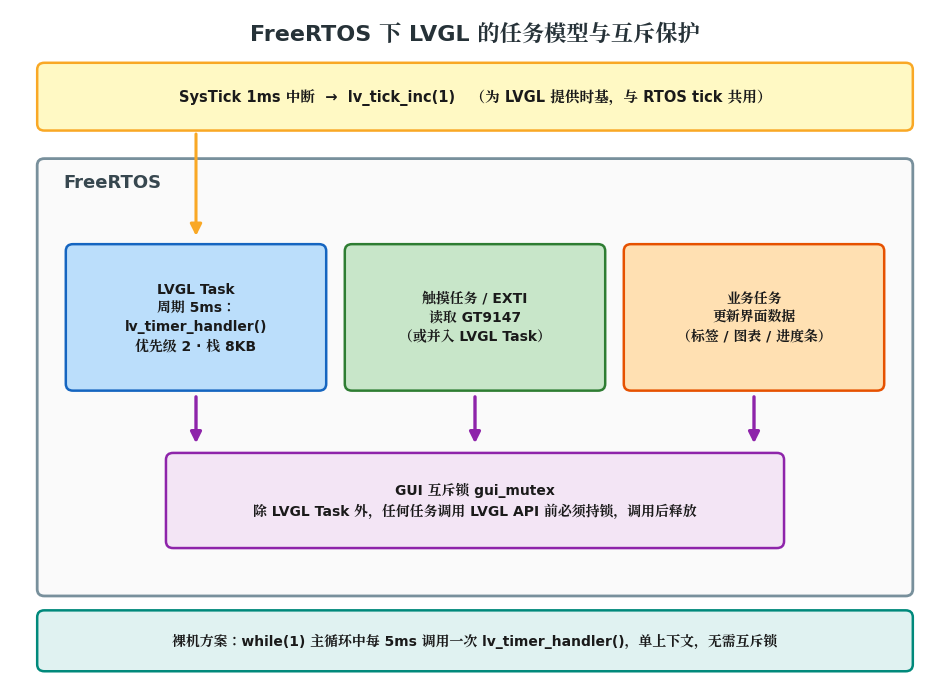

任务模型总览

---

2. 应用篇：完整适配代码

2.1 时基：SysTick 与 RTOS 共用

FreeRTOS 接管 SysTick 后，在 HAL 的回调中补喂 LVGL 节拍：

/* stm32f4xx_hal_timebase 或 it.c */
void HAL_SYSTICK_Callback(void)
{
    lv_tick_inc(1);    /* 调度器运行后该回调每 1ms 被调一次 */
}

或者干脆用做法 B（lv_conf.h）：

#define LV_TICK_CUSTOM 1
#define LV_TICK_CUSTOM_INCLUDE "FreeRTOS.h"
#define LV_TICK_CUSTOM_SYS_TIME_EXPR (xTaskGetTickCount() * portTICK_PERIOD_MS)

2.2 GUI 互斥锁与封装宏

#include "FreeRTOS.h"
#include "semphr.h"

static SemaphoreHandle_t gui_mutex;

void gui_lock(void)   { xSemaphoreTake(gui_mutex, portMAX_DELAY); }
void gui_unlock(void) { xSemaphoreGive(gui_mutex); }

业务任务中更新界面：

void sensor_task(void *arg)
{
    float temp;
    char buf[32];
    for (;;) {
        temp = ADC_ReadTemperature();
        snprintf(buf, sizeof(buf), "温度: %.1f ℃", temp);

        gui_lock();
        lv_label_set_text(label_temp, buf);
        lv_bar_set_value(bar_temp, (int)temp, LV_ANIM_ON);
        gui_unlock();

        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

2.3 LVGL 任务

void lvgl_task(void *arg)
{
    lv_init();
    lv_port_disp_init();
    lv_port_indev_init();
    /* lv_port_fs_init(); */
    gui_mutex = xSemaphoreCreateMutex();

    /* UI 初始化也在本任务完成，天然单上下文 */
    ui_create_all();

    for (;;) {
        gui_lock();
        uint32_t next = lv_timer_handler();   /* 返回距下次需唤醒的 ms */
        gui_unlock();
        next = next < 5 ? 5 : (next > 20 ? 20 : next);
        vTaskDelay(pdMS_TO_TICKS(next));
    }
}

利用 lv_timer_handler() 的返回值动态调整周期：空闲时 20ms 省 CPU，动画时 5ms 保流畅。

关键细节解析

① LVGL 任务自己也抢 gui_mutex，是不是多此一举？

不是。锁的语义是"同一时刻只有一个上下文在碰 LVGL"，而不是"保护 LVGL 任务自己"。如果 LVGL 任务不持锁就跑 lv_timer_handler()，业务任务就可能在渲染进行到一半时持锁进来改控件——对象树正被遍历却被修改，这是比"忘加锁"更隐蔽的崩溃源。规则必须无例外：任何 lv_* 调用（含 lv_timer_handler）都在锁内。UI 初始化放在本任务内、其他任务启动前完成，则是利用时序把初始化期天然变成单上下文。

② 为什么用 lv_timer_handler() 的返回值做延时，而不是固定 vTaskDelay(5)？

返回值是 LVGL 算出的"距下一个待办事项还有多少 ms"：有动画跑时它返回 1~5ms，完全空闲时可能返回几百 ms。固定 5ms 轮询意味着界面静止时 LVGL 任务仍以 200Hz 空转唤醒；用返回值动态延时，空闲期唤醒频率降一个数量级，整机功耗和 CPU 占用都受益。代码里钳位到 [5, 20]ms 是防止极端值：动画最密时不低于 5ms（保帧率上限 200FPS 无意义），空闲时不超过 20ms（保触摸响应）。

③ lv_tick_inc() 为什么能放中断里，lv_timer_handler() 却不行？

lv_tick_inc(1) 只做一件事：给一个全局计数器加 1。无链表、无堆操作、无可重入风险，中断安全。而 lv_timer_handler() 内部要遍历对象树、分配/释放堆内存、触发用户回调——任何一步被中断打断后重入都会破坏内部状态。这是"LVGL API 只有极少数能进 ISR"的根本原因，同类例外只有 lv_disp_flush_ready()（见第 02 篇）。

④ 栈 4096 字（16KB）的依据是什么？

lv_timer_handler() 的调用链很深：控件渲染 → 样式计算 → 字体渲染 → 图片解码层层嵌套，每层的局部变量（lv_area_t、lv_draw_*_dsc_t 结构体都有几十字节）累计可观；lv_demo_widgets 这类复杂界面实测峰值在 4~8KB。再叠加 FreeType 或 PNG 解码会更高。4096 字（=16KB，注意 FreeRTOS 栈单位是字不是字节）是留足余量的起点值，定型前务必用 uxTaskGetStackHighWaterMark() 实测——它返回的是"历史最低剩余量"，是最可靠的栈水位证据。

2.4 任务创建参数（推荐起点）

xTaskCreate(lvgl_task,   "lvgl",   4096, NULL, tskIDLE_PRIORITY + 2, NULL);
xTaskCreate(sensor_task, "sensor", 1024, NULL, tskIDLE_PRIORITY + 1, NULL);
xTaskCreate(comm_task,   "comm",   2048, NULL, tskIDLE_PRIORITY + 1, NULL);

参数	建议	依据
LVGL 任务栈	2048~4096 字（8~16KB）	lv_demo_widgets 的复杂控件嵌套很深；FreeType/图片解码另算
LVGL 任务优先级	高于普通业务任务	保证触摸响应及时
业务任务优先级	同级或更低	防止高优先业务任务饿死 UI
FreeRTOS 堆	≥ 30KB	configTOTAL_HEAP_SIZE，任务栈 + 信号量都从这里出

栈用量验证：uxTaskGetStackHighWaterMark() 打印剩余栈，低于 15% 就该加大。LVGL 函数局部数组较多，栈溢出是本篇场景最高频的玄学故障来源。

---

3. 实践篇：并发陷阱与对策

3.1 典型踩坑场景

场景	后果	对策
业务任务忘加锁直接 lv_label_set_text	偶发花屏/HardFault，难复现	统一封装 gui_lock/unlock，代码审查
持锁期间做长耗时操作（如 SD 读大图）	UI 卡顿	文件操作放锁外，只有 lv_img_set_src 这一步持锁
中断里调 lv_*	立即或随机崩溃	中断只发信号量，任务里再调 LVGL
互斥锁在 LVGL 任务内也抢	无问题但多一次切换；注意不可重入，持锁后再 lock 会死锁	LVGL 任务内部连续操作持一次锁即可
DMA2D 中断回调里调 lv_disp_flush_ready	合法（8.3 允许），但该回调优先级要低于 RTOS 最高中断优先级门限	LV_DISP_DEF_REFR_PERIOD 内不再并发其他 LVGL 调用即可

3.2 优先级反转提示

GUI 互斥锁用 FreeRTOS 的 xSemaphoreCreateMutex（自带优先级继承），不要用二值信号量代替——二值信号量没有优先级继承，高优先的 LVGL 任务可能被持锁的低优先业务任务长时间阻塞。

3.3 与文件系统的叠加

FatFS 开了 FF_FS_REENTRANT 后，LVGL 任务读图与日志任务写日志可以并发；但 LVGL API 调用仍需 gui_mutex——两把锁保护的层级不同，不冲突。注意加锁顺序固定（先 gui_mutex 后 FatFS 锁），避免交叉死锁。

---

4. 裸机对照方案

int main(void)
{
    /* 初始化同上 */
    uint32_t last = HAL_GetTick();
    for (;;) {
        if (HAL_GetTick() - last >= 5) {
            last = HAL_GetTick();
            lv_timer_handler();
        }
        /* 其他业务：状态机形式，禁止阻塞 */
    }
}

裸机的本质是"单任务"，天然满足 LVGL 的单上下文约束；代价是所有业务必须写成非阻塞状态机。界面复杂度高（多页面 + 动画 + 文件 IO）时，RTOS 的工程量反而更小。

---

5. 验证清单

1. lv_demo_widgets() + 后台业务任务同时跑，10 分钟无卡顿、无崩溃；
2. 示波器/日志确认 lv_timer_handler 平均周期 ≤ 10ms；
3. uxTaskGetStackHighWaterMark(lvgl_handle) 余量 > 15%；
4. LV_USE_MEM_MONITOR 显示堆占用曲线平稳；
5. 业务高频更新（10Hz 刷图表）时触摸响应无迟滞。
