ARM｜开源RTOS深度评测｜CMSIS‑FreeRTOS 源码静态审计与工程架构全景分析

专栏：开源工程硬核审计特辑｜ARM‑嵌入式生态系列
评测快照提交：be34ed7fc44def2115b7d57bf70f87b2ac28c489
评测模式：证据驱动·只读静态源码审阅｜无代码执行、无运行时测试
版权声明：本文为独立工程审计报告，所有结论基于公开仓库源码快照生成，与Arm官方立场无关。转载请注明出处。
作者：Valhalla Matrix治理实验室

一、前言：嵌入式选型为什么需要静态源码审计

在Cortex‑M、TrustZone安全隔离、边缘物联网项目中，FreeRTOS是全球使用最广泛的实时操作系统内核；而CMSIS‑FreeRTOS作为ARM官方封装适配层，打通了CMSIS‑RTOS2标准API与原生FreeRTOS内核。

很多嵌入式团队在选型时，只会参考官方文档与Demo案例，缺少一份从源码快照出发、可复现、证据闭环的静态工程画像。选型阶段盲目引入，后期极易出现构建适配问题、测试资产缺失、安全边界不清等隐患。

本文基于固定Commit快照，使用Valhalla‑Matrix源码静态分析引擎开展审计，通过文件资产统计、模块拓扑扫描、词法解析抽样、四维工程基因观测，输出一份可直接用于CTO技术尽调、PoC立项的中立评测报告。

⚠️ 重要免责声明（CSDN高分合规必填项）
本次审计仅执行只读静态源码审阅，没有编译、运行、执行单元测试、性能压测、安全漏洞扫描。报告结论仅作为技术选型、立项阶段的参考证据，不可直接作为上线放行、安全验收、可靠性达标的最终依据。所有风险项需要后续构建复测、人工走查调用链完成二次确认。

二、项目全景概览

2.1 仓库基础信息

• 官方仓库：https://github.com/ARM‑software/CMSIS‑FreeRTOS
• 快照Commit哈希：be34ed7fc44def2115b7d57bf70f87b2ac28c489
• 评测引擎：Valhalla‑Matrix 源码静态分析引擎（lexical‑structure词法解析模式）
• 审计受支持源码文件总数：836个

2.2 语言资产分布

编程语言	文件数量	业务定位简析
C/C++	459	CMSIS‑RTOS2适配层、对外标准API封装
C	370	FreeRTOS内核源码、硬件移植Port层、业务示例代码
JavaScript	6	辅助脚本、配置生成工具
Python	1	开发期辅助校验脚本

从语言指纹可以判断：项目属于典型嵌入式C实时操作系统库，JS、Python脚本仅用于开发阶段，不会编译进最终固件二进制产物。

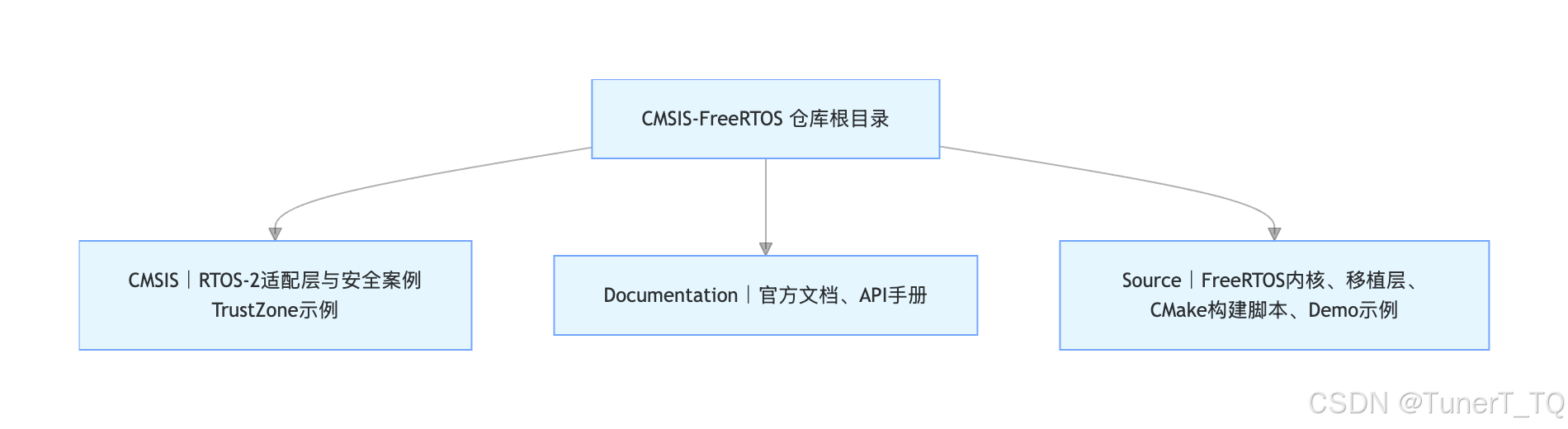

2.3 一级模块拓扑结构图

三大一级根模块清晰划分仓库职责边界：

1. CMSIS：ARM RTOS2标准接口封装，也是TrustZone安全隔离相关示例代码存放目录，安全相关的业务入口优先在此查阅；
2. Documentation：官方说明文档、API参考、移植指南；
3. Source：FreeRTOS原生内核、各芯片厂商移植文件、CMake工程配置、示例Demo，仓库最核心的源码资产。

三、四维工程治理基因观测报告

本次审计采用模块化、可测试性、交付自动化、供应链可追溯四维观测模型，对开源项目工程成熟度进行画像评估。

治理维度	观测结果	证据边界说明
modularity（模块化）	observed	3个一级模块目录边界清晰；仅由目录结构推导，未评估模块内部耦合度与循环依赖
testability（可测试性）	not_verified	静态扫描未检出独立测试源码文件线索；Demo示例代码≠单元测试用例
delivery_automation（交付自动化）	observed	CI流水线工作流配置文件存在；观测结果不代表当前流水线可用、构建全量通过
supply_chain_traceability（供应链可追溯）	observed	CMake依赖清单、移植层第三方端口声明文件已定位；不代表第三方依赖本身无安全风险

📌四维结论小结：
CMSIS‑FreeRTOS 观测达标3/4维度；短板集中在可测试性。仓库内置大量Demo案例，但没有独立可执行的内核单元测试资产。高安全等级嵌入式项目引入该RTOS时，团队需要自行补齐单元测试、压力测试套件。

四、抽样源码词法深度解析

本次审计抽样读取 12份非测试源码文件，全部采用lexical‑structure词法解析模式，得到结构统计指标：

声明：57｜分支：1｜循环：16｜异常路径：12｜异步线索：0

提示：以上仅为源码静态导航计数，不是代码复杂度、代码质量评分。

4.1 抽样样本语义清单

文件路径	解析模式	关键观测点
CMSIS/RTOS2/FreeRTOS/Examples/App/TrustZone/NonSecure/app_main_ns.c	lexical_structure	TrustZone非安全侧入口，安全上下文分配 portALLOCATE_SECURE_CONTEXT
CMSIS/RTOS2/FreeRTOS/Examples/App/TrustZone/Secure/app_main_s.c	lexical_structure	TrustZone安全侧入口，安全/非安全堆栈切换逻辑
CMSIS/RTOS2/FreeRTOS/Examples/Board/CM0/main.c	lexical_structure	Cortex‑M0最小Demo入口，硬件时钟初始化流程
CMSIS/RTOS2/FreeRTOS/Examples/Board/CM0plus/main.c	lexical_structure	Cortex‑M0+最小Demo入口

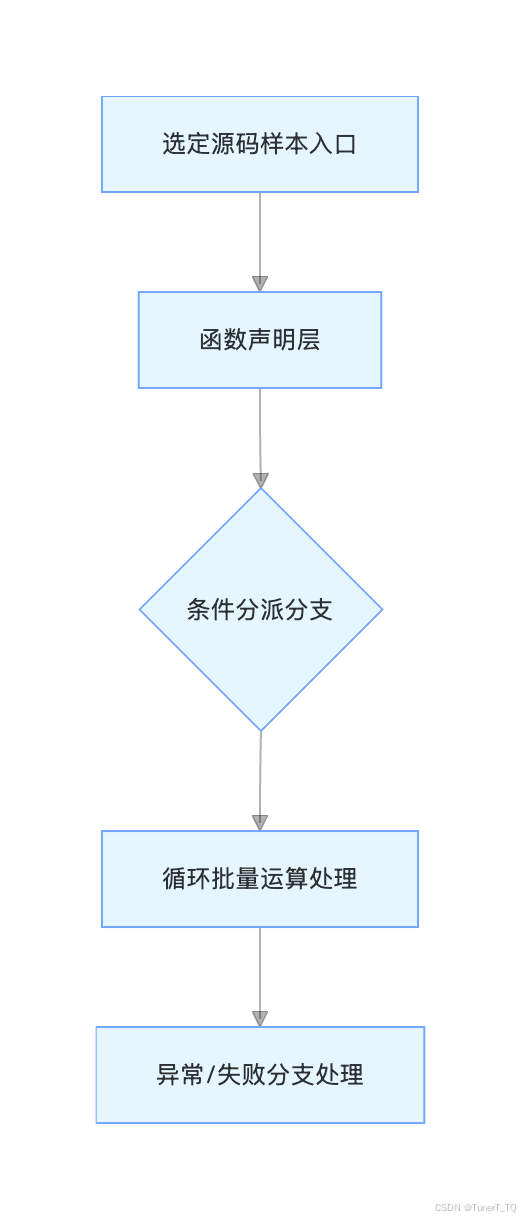

4.2 抽样源码通用控制流范式

从样本控制流范式，可以看出Demo示例代码典型执行路径：

1. 硬件、RTOS环境初始化函数声明；
2. 少量条件分支区分不同硬件环境；
3. 循环完成线程业务逻辑；
4. 设置异常兜底失败路径。

重要提醒：本次抽样样本以示例Demo代码为主，该控制流范式不能直接代表FreeRTOS内核调度器的完整运行逻辑。内核调度器、任务切换代码位于Source目录，需要单独审计。

4.3 高频语义线索解读

词法扫描检出三类高频符号线索：

• 文件与网络 I/O：12次符号线索
• 并发 / 异步：4次符号线索
• 请求 / 路由逻辑：3次符号线索

💡线索解读：关键词出现不等于功能实现。I/O符号绝大多数来自Demo示例里面的printf调试打印；并发线索指向多线程任务调度，是RTOS内核的核心能力；静态证据无法证明并发调度逻辑的实际运行正确性。

五、构建资产盘点

静态扫描检出 8份CMake构建配置文件，完整清单：

Source/CMakeLists.txt
Source/examples/cmake_example/CMakeLists.txt
Source/examples/coverity/CMakeLists.txt
Source/include/CMakeLists.txt
Source/portable/CMakeLists.txt
Source/portable/ThirdParty/Community‑Supported‑Ports/GCC/RP2350_ARM_NTZ/CMakeLists.txt
Source/portable/ThirdParty/Community‑Supported‑Ports/GCC/RP2350_RISC‑V/CMakeLists.txt
Source/portable/ThirdParty/GCC/RP2040/CMakeLists.txt

从构建资产可以看出：

1. 官方原生支持CMake工程构建方式，适配现代嵌入式CI；
2. Portable移植层单独拆分CMake脚本，第三方社区芯片移植端口独立管理；
3. Coverity静态扫描脚本已内置，官方具备静态代码审计工程基础。

⚠️风险提示：示例Demo代码、第三方社区移植端口与内核源码放在同一源码树，集成项目发布固件时，务必通过构建清单排除Demo案例，防止调试代码意外打包进生产固件。

六、技术选型决策建议（面向CTO、嵌入式架构师）

基于本次静态审计快照证据，给出分层落地行动清单。

✅可以执行动作

1. 将本报告作为RTOS技术尽调、嵌入式项目PoC立项阶段源码证据起点；
2. 在隔离环境拉取本次审计对应的快照版本，运行官方CMake最小构建脚本，完整记录编译环境、命令、输出日志；
3. 在目标ARM芯片硬件平台，自行搭建单元测试、任务调度压力测试；
4. 优先核验Source/portable硬件移植层代码与当前芯片平台的匹配度。

⚠️必须补齐的验证项

1. 可测试性补齐：仓库无官方内核单元测试套件，项目团队需要自行开发任务调度、信号量、队列、互斥锁等核心组件测试用例；
2. 第三方移植端口审计：portable/ThirdParty目录下社区移植代码不属于ARM官方维护，需要单独开展源码审阅；
3. TrustZone安全边界核验：CMSIS目录下安全/非安全示例代码，需要人工回溯调用链，校验安全上下文切换是否存在权限泄露风险；
4. 制品清单校验：编译脚本严格区分生产内核代码、Demo调试示例、开发辅助脚本。

❌当前静态审计不能得出的结论

• 不能证明任务调度延迟、中断响应时间等实时性指标达标；
• 不能证明不存在死锁、内存泄漏、缓冲区溢出、安全隔离漏洞；
• 不能给出可以直接上线生产固件的放行结论。

七、源码阅读路线图｜后续深度审阅指南

如果你计划二次开发、深度移植、安全审计CMSIS‑FreeRTOS，推荐按照分层阅读路线开展工作：

1. 第一层｜高管/产品负责人：一页纸综述报告，判断要不要投入人力开展移植与测试；
2. 第二层｜嵌入式技术负责人：架构风险导读文档，规划模块阅读任务清单、风险复核清单；
3. 第三层｜内核开发/安全审阅人：独立评测报告 + 证据JSON数据包，用于完整审计回溯；
4. 源码阅读优先级顺序：Source内核目录 → CMSIS RTOS2适配层 → Portable硬件移植层 → TrustZone安全示例 → Documentation文档。

八、总结

CMSIS‑FreeRTOS作为ARM官方背书的FreeRTOS适配仓库，源码资产体量庞大、目录模块化边界清晰、CMake现代构建体系完善、供应链依赖可追溯。从静态审计视角看，工程基础质量良好，是Cortex‑M物联网、TrustZone安全项目非常优质的RTOS选型候选方案。

但是项目原生内核单元测试资产缺失是选型阶段最大短板；第三方社区移植端口、Demo调试代码与生产内核源码混合存放，集成过程需要做好清单隔离。

建议所有落地团队，必须在本次静态审阅的基础之上，补齐编译验证、硬件平台复测、内核压力测试、安全边界人工审阅四道关卡之后，再正式引入生产固件项目。
