第一章 从 BIOS 到 UEFI：固件接口的范式革命

要深刻理解 EFI 系统分区（ESP）的存在意义，必须先回到它诞生的历史语境中。在长达二十余年的时间里，个人计算机的启动过程被 Basic Input/Output System（BIOS）所统治。BIOS 是一个固化在主板 ROM 芯片中的极简固件，其设计可以追溯到 1981 年 IBM PC 的诞生。它以 16 位实模式运行，仅能寻址 1MB 内存空间，通过 INT 13h 中断调用访问磁盘，依赖主引导记录（MBR）中的 446 字节机器码来加载操作系统。

这种架构在软盘和小硬盘时代尚能勉强胜任，但随着硬件能力的指数级增长，BIOS 的局限性日益凸显：它无法原生支持大于 2TB 的硬盘（MBR 分区表仅支持 32 位 LBA 寻址），启动过程缺乏标准化的驱动模型，图形界面简陋，安全机制几乎空白，更无法满足服务器和高性能计算对快速启动和远程管理的需求。

1998 年，英特尔公司在开发 Itanium（安腾）64 位处理器架构时，意识到传统 BIOS 根本无法承载 64 位计算的启动需求。为此，英特尔主导开发了 Extensible Firmware Interface（EFI）——一种全新的固件接口规范。EFI 的核心设计理念是：将固件从一个封闭的、硬编码的 ROM 程序，转变为一个开放的、可扩展的、基于 C 语言的模块化执行环境。EFI 定义了固件与操作系统之间的标准接口，包括启动服务（Boot Services）、运行时服务（Runtime Services）、协议（Protocol）和驱动模型。

2005 年，英特尔将 EFI 规范移交给统一 EFI 论坛（UEFI Forum），该组织由英特尔、微软、AMD、苹果、戴尔、惠普等业界巨头共同组成。此后，规范更名为 Unified Extensible Firmware Interface（UEFI），并持续迭代至 2.10 版本。需要特别指出的是，"EFI"和"UEFI"在日常语境中经常混用，但严格来说：EFI 指英特尔最初开发的 1.x 版本规范，UEFI 指 UEFI 论坛维护的 2.x 及以后版本；而"EFI 系统分区"这一名称因历史惯性被保留下来，成为 UEFI 规范中的正式术语。

术语辨析

EFI：Extensible Firmware Interface，英特尔 1998 年开发的原始固件接口规范（1.x 版本）。
UEFI： Universal Extensible Firmware Interface， UEFI 论坛 2005 年起维护的统一规范（2.x 版本），是 EFI 的继承者和超集。
ESP：EFI System Partition 的缩写，因历史原因保留"EFI"名称，但在 UEFI 规范中定义和使用。

UEFI 带来的变革是全方位的：它以 32 位或 64 位保护模式运行，可寻址全部物理内存；内置网络栈、USB 栈和图形输出协议；支持鼠标操作的图形化设置界面；通过 GPT（GUID Partition Table）分区表突破 2TB 限制；最重要的是，它定义了一个标准化的启动文件系统——EFI 系统分区，使得操作系统的引导加载程序不再需要被塞进 MBR 的 446 字节缝隙中，而是作为标准文件存储在一个独立的、固件可识别的分区上。这一设计从根本上重构了计算机的启动链，也是本报告将要深入剖析的核心对象。

第二章 ESP 的本质定义与规范地位

2.1 正式定义

根据 UEFI 规范第 13 章（Protocols – Media Access）的定义，EFI 系统分区（EFI System Partition，简称 ESP）是数据存储设备（通常是硬盘驱动器 HDD 或固态驱动器 SSD）上的一个分区，用于存储符合 UEFI 规范的计算机在启动时所需加载的文件。当计算机通电启动时，UEFI 固件会读取并执行存储在 ESP 中的引导加载程序（boot loader）或内核镜像，从而启动已安装的操作系统和各种工具程序。

用更通俗的语言来说：ESP 是 UEFI 固件的"启动文件仓库"。传统 BIOS 时代，固件只知道去读硬盘的第一个扇区（MBR），然后把控制权交给那里的机器码；而 UEFI 时代，固件能够理解分区表和文件系统，它知道去一个被标记为"EFI 系统分区"的特殊分区里，按照标准化的目录结构去寻找和执行 .efi 格式的启动文件。这个特殊分区，就是 ESP。

2.2 GPT 分区类型 GUID

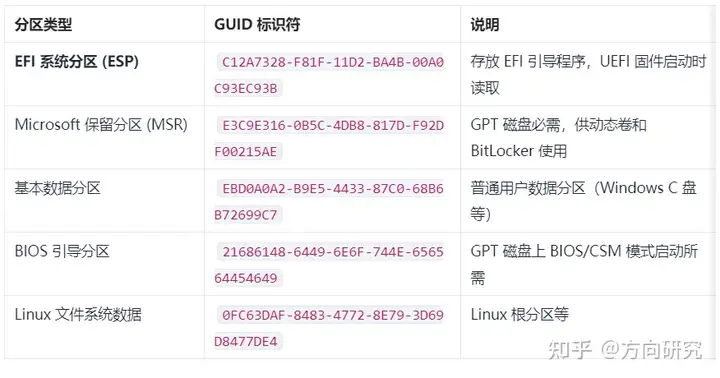

在 GPT 分区表中，每个分区都有一个 16 字节的分区类型 GUID（Partition Type GUID），用于标识该分区的用途。ESP 的分区类型 GUID 是 UEFI 规范中定义的第一个、也是最基础的操作系统无关分区类型：

C12A7328-F81F-11D2-BA4B-00A0C93EC93B

这个 GUID 是全局唯一的，由 UEFI 论坛注册和维护。当 UEFI 固件扫描 GPT 磁盘时，它通过匹配这个 GUID 来识别哪个分区是 ESP。无论磁盘上有多少个分区，无论操作系统如何分配盘符，固件只认这个 GUID。这也是为什么在 Windows 的 diskpart 工具中，ESP 分区会被标记为"系统"分区且默认不分配盘符——它的身份由 GPT 类型 GUID 决定，而非由操作系统的盘符分配决定。

2.3 MBR 与可移动介质中的 ESP

虽然 ESP 与 GPT 紧密关联，但 UEFI 规范同样定义了在 MBR 分区表中标识 ESP 的方式：分区类型码为0xEF（十进制 239）。这在某些混合启动场景或从 MBR 磁盘启动 UEFI 系统时仍然有效。

对于 CD-ROM / DVD-ROM 等光学介质，UEFI 规范通过 El Torito 启动目录规范来定义 ESP 的存在形式：在"无仿真"（no emulation）模式下，启动目录中的 Platform ID 字段设为0xEF，即表示该启动镜像是一个 EFI 系统分区镜像。这就是为什么可启动的 Windows 安装 U 盘或 Linux Live USB 中，通常会包含一个 FAT32 格式的小分区（或整个 U 盘就是 FAT32），其中存放着\\EFI\\BOOT\\BOOTX64.EFI文件——固件在从可移动介质启动时，会自动寻找这个默认路径。

关键区分：固定磁盘 vs 可移动介质的启动路径

从固定磁盘启动时，UEFI 固件优先读取 NVRAM 中存储的启动项（Boot#### 变量），这些启动项明确指向某个 ESP 分区中的具体 .efi 文件路径（如\\EFI\\Microsoft\\Boot\\bootmgfw.efi）。
从可移动介质（U 盘、光盘）启动时，由于 NVRAM 中没有对应的启动项，固件会使用回退路径（fallback path）：自动寻找 ESP 中的\\EFI\\BOOT\\BOOT{架构}.EFI文件并执行。这就是BOOTX64.EFI存在的根本原因。

第三章 ESP 的物理结构：GPT、FAT32 与分区布局

3.1 为什么必须是 FAT32

UEFI 规范强制要求 ESP 使用 FAT32 文件系统（在小于 32MB 的极小分区上允许 FAT16 或 FAT12，但实际场景中几乎不会出现）。这一要求并非随意选择，而是基于以下深层原因：

• 固件实现的简洁性：FAT32 是一种结构极其简单的文件系统，其引导扇区、文件分配表和根目录的布局有明确的字节级定义。固件开发者可以用极少的代码实现一个只读（或有限读写）的 FAT32 驱动，这对于存储在主板 Flash 中的精简固件来说至关重要。相比之下，NTFS、ext4、APFS 等现代文件系统的驱动代码量巨大，且涉及日志、权限、压缩等复杂特性，不适合在固件环境中实现。
• 跨平台兼容性：FAT32 是唯一被所有主流操作系统（Windows、Linux、macOS）原生支持读写的文件系统。这意味着无论用户从哪个操作系统维护 ESP，都不需要额外安装驱动程序。对于多系统共存场景，这一点尤为重要。
• 规范的一致性：UEFI 规范在第 13 章中明确将 FAT32 定义为 ESP 的文件系统，这保证了所有 UEFI 固件实现都能可靠地读取任何符合规范的 ESP，而不会出现"这个固件能读、那个固件不能读"的碎片化问题。

3.2 分区大小：规范下限与实践推荐

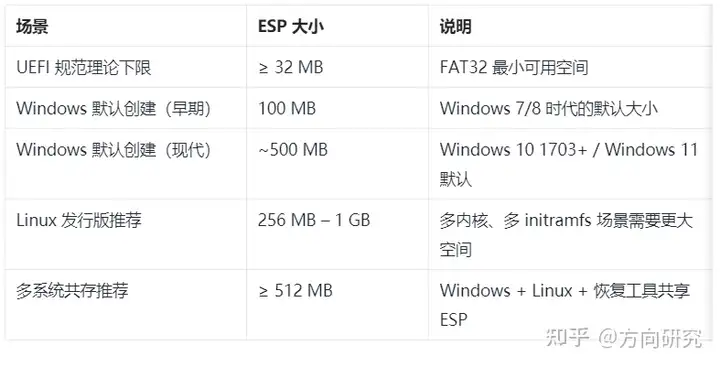

UEFI 规范对 ESP 的最小容量有明确的技术约束：由于 FAT32 文件系统的最小簇大小和数据结构开销，ESP 的实际可用空间至少需要约 32MB（在 512 字节扇区的磁盘上）。但这只是理论下限，实际部署中 ESP 的大小远大于此。

现代 Windows 安装程序在干净安装时会自动创建约 500MB 的 ESP，这是因为 Windows 10 及以后版本的启动环境文件（包括 bootmgfw.efi、BCD、多种语言资源、memtest.efi 等）总大小已经超过 100MB，且 Windows 更新过程中可能需要在 ESP 中暂存新的启动文件。Linux 发行版通常建议 256MB 至 1GB，因为 Linux 的内核镜像（vmlinuz）和 initramfs 文件可能被直接放置在 ESP 中（特别是使用 systemd-boot 或 UKI 统一内核镜像时），且多版本内核并存会迅速占用空间。

3.3 4K 原生扇区与高级格式化

随着大容量硬盘的普及，4K 原生扇区（4K Native，扇区物理大小和逻辑大小均为 4096 字节）正在取代传统的 512 字节扇区。这对 ESP 的 FAT32 文件系统提出了新的挑战：FAT32 的某些数据结构（如保留扇区数、FAT 表大小的计算）在 4K 扇区下需要重新计算。UEFI 规范的 2.3 及以后版本明确支持 4K 扇区磁盘上的 ESP，要求固件的 FAT32 驱动能够正确处理 4096 字节扇区。在实际部署中，使用 Windows 安装程序或主流分区工具创建 ESP 时，工具会自动根据磁盘的物理扇区大小选择合适的 FAT32 参数，用户无需手动干预。

3.4 典型 GPT 磁盘分区布局

在一台典型的 Windows 11 计算机上，系统磁盘的 GPT 分区布局通常如下：

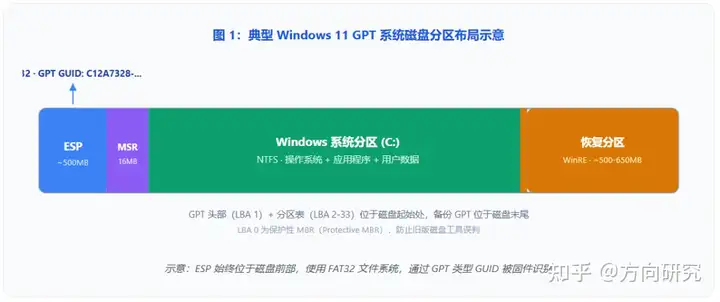

如上图所示，ESP 通常是 GPT 磁盘上的第一个分区（或紧随一个小型恢复分区之后），大小约 500MB。其后是 Microsoft 保留分区（MSR，16MB），然后是 Windows 系统分区（C:，NTFS 格式），磁盘末尾通常还有一个 Windows 恢复环境（WinRE）分区。需要强调的是，ESP 的位置并非必须在磁盘最前面——UEFI 固件通过 GPT 类型 GUID 来定位 ESP，与其物理位置无关。但将 ESP 放在磁盘前部是行业惯例，因为这样可以确保它位于磁盘的最快速区域（外圈磁道，对 HDD 而言），且便于在系统迁移和克隆时处理。

第四章 ESP 目录结构与启动文件体系深度解析

4.1 根目录规范：\\EFI 的统一命名空间

UEFI 规范定义了 ESP 的顶层目录结构：所有与启动相关的文件必须存放在\\EFI目录下。\\EFI目录下的每个子目录代表一个厂商（vendor）或操作系统的命名空间，目录名通常为厂商或操作系统的大写英文名称。这种设计的核心目的是避免命名冲突：不同操作系统可以在同一个 ESP 中和平共存，各自将启动文件放在自己的子目录中，互不干扰。

规范同时定义了一个特殊的保留目录：\\EFI\\BOOT。这个目录用于存放可移动介质的默认启动加载器（fallback boot loader），是固件在没有 NVRAM 启动项时的最后依靠。除此之外，\\EFI下的其他子目录名称由各厂商自行定义，但惯例是使用厂商或产品名的大写形式。

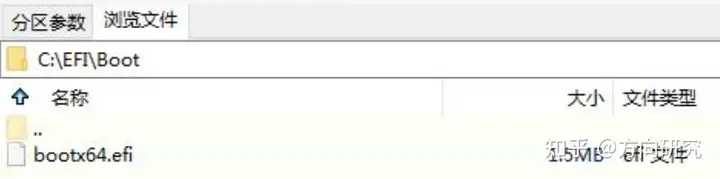

4.2 \\EFI\\BOOT\\：可移动介质的默认启动路径

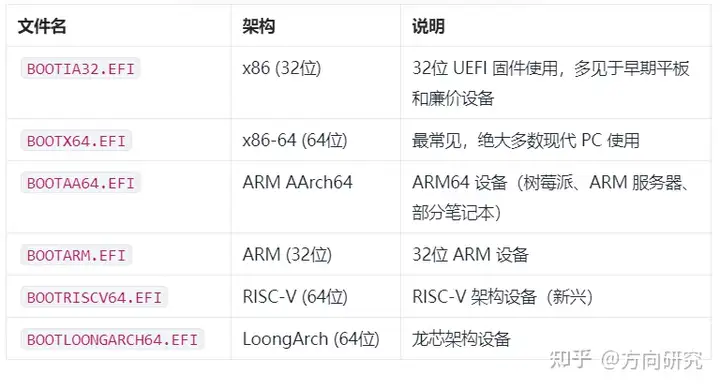

\\EFI\\BOOT目录中存放的是固件的回退启动加载器（fallback boot loader）。其文件名遵循严格的架构命名规则：

这个命名规则的设计逻辑非常清晰：固件根据自身的 CPU 架构，自动寻找对应的 BOOT{架构}.EFI 文件。在 x86-64 平台上，这个文件就是用户最常听到的 BOOTX64.EFI。

但在 Windows 安装过程中，安装程序确实会将 bootmgfw.efi 复制一份到 \\EFI\\BOOT\\BOOTX64.EFI，作为后备启动路径。这就是为什么在某些 ESP 中，BOOTX64.EFI 和 bootmgfw.efi 的文件大小和哈希完全相同——它们本质上是同一个文件的两个副本。

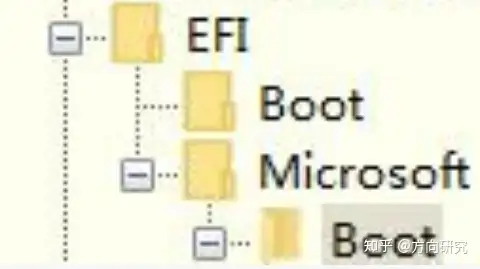

4.3 \\EFI\\MICROSOFT\\BOOT\\：Windows 引导管理器的家

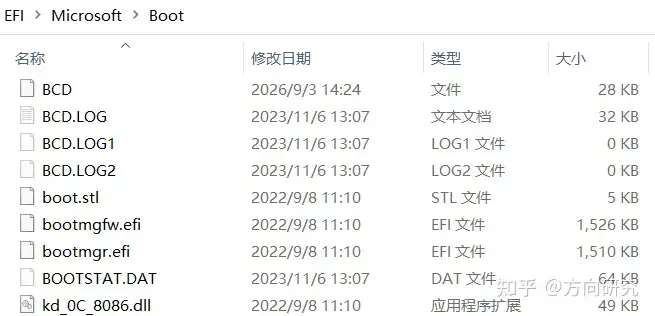

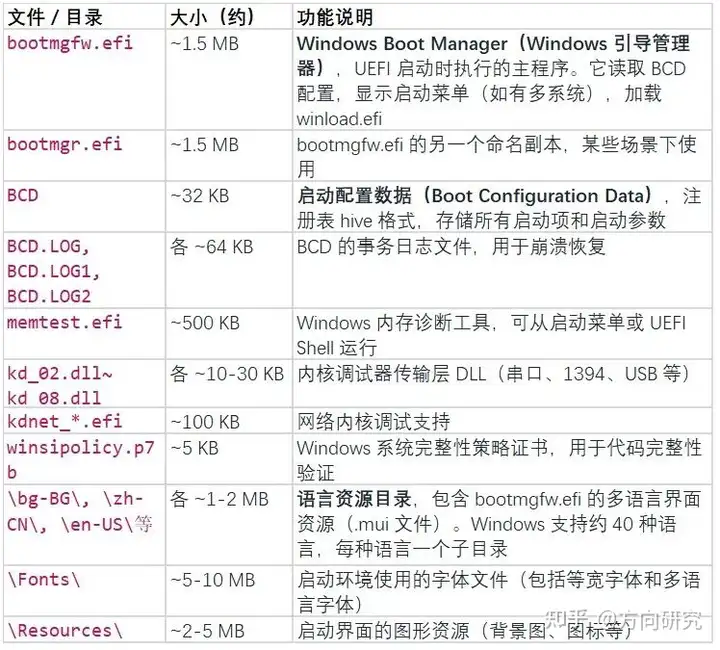

这是 Windows 操作系统在 ESP 中的专属目录，也是正常启动时 NVRAM 启动项指向的位置。该目录下包含了 Windows 启动环境所需的全部文件，以下是完整的文件清单及其功能：

在这些文件中，bootmgfw.efi是绝对的核心。它是一个标准的 PE（Portable Executable）格式 EFI 应用程序，被 UEFI 固件加载并执行后，会完成以下工作：

1. 初始化 UEFI 启动服务环境，设置图形输出模式
2. 挂载 ESP 分区，读取\\EFI\\Microsoft\\Boot\\BCD文件
3. 解析 BCD 中的启动项列表，如果存在多个启动项且超时时间大于 0，则显示启动选择菜单
4. 根据用户选择或默认启动项，定位 Windows 系统分区（NTFS 格式）
5. 加载 Windows 系统分区上的\\Windows\\System32\\winload.efi
6. 将控制权移交给 winload.efi，由后者加载 Windows 内核（ntoskrnl.exe）和硬件抽象层（hal.dll）

4.4 其他操作系统的 ESP 目录

Linux：GRUB2 与 systemd-boot

Linux 发行版在 ESP 中通常使用以下目录结构：

\\EFI\\ubuntu\\          # Ubuntu（发行版名作为目录名）
    grubx64.efi       # GRUB2 引导加载器（x86-64）
    shimx64.efi       # shim 签名垫片（用于 Secure Boot）
    grub.cfg           # GRUB 配置文件（部分发行版）
    fwupx64.efi       # 固件更新工具（fwupd）

\\EFI\\systemd\\         # 使用 systemd-boot 的发行版（Arch、Fedora 等）
    systemd-bootx64.efi

\\EFI\\fedora\\          # Fedora
    grubx64.efi
    shimx64.efi
    mok.efi            # MOK（Machine Owner Key）管理工具

Linux 的启动链与 Windows 有一个重要区别：在启用 Secure Boot 的系统上，固件首先执行的不是 GRUB 本身，而是shimx64.efi。shim 是一个由微软签名的小型 EFI 应用程序，它内部嵌入了发行版的公钥（或使用 MOK 机制），用于验证并加载 GRUB2。这种设计使得 Linux 发行版不需要将自己的引导加载器提交给微软签名，而是通过 shim 这个"中间人"来满足 Secure Boot 的签名要求。

macOS：Apple 的专属实现

苹果的 Mac 计算机在 Intel 时代使用 UEFI 固件，其 ESP 目录为\\EFI\\APPLE\\，其中存放boot.efi文件。但苹果的实现有其特殊性：macOS 的启动文件实际上更多地依赖于系统分区中的 Preboot 卷（APFS 容器中的一个特殊卷），ESP 中的boot.efi主要作为初始引导程序。在 Apple Silicon（M1/M2/M3）Mac 上，苹果已经完全放弃了 UEFI，转而使用自研的 iBoot 固件和启动流程，ESP 的概念不再适用。

第五章 UEFI 启动全流程：从加电到操作系统内核

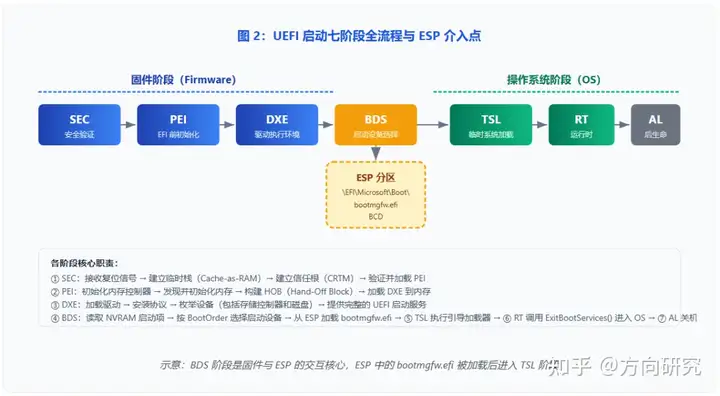

理解了 ESP 的物理结构和文件体系之后，我们需要将其放入完整的启动流程中考察。UEFI 规范的平台初始化（Platform Initialization，PI）标准定义了从计算机通电到操作系统运行的七个阶段。ESP 在这个流程中扮演着关键的"交接点"角色——固件在完成自身初始化后，从 ESP 中加载操作系统的引导加载程序，完成从"固件世界"到"操作系统世界"的跨越。

5.1 SEC（Security）阶段：信任的起点

SEC 是 UEFI 启动的第一个阶段，在 CPU 接收到复位（RESET#）信号后立即开始。此时系统内存（DRAM）尚未初始化，CPU 只能使用其内部缓存作为临时存储器（这种技术称为 Cache-as-RAM，CAR）。SEC 阶段的核心职责包括：

• 接收并处理复位事件，将 CPU 从 16 位实模式切换到 32 位或 64 位保护模式
• 初始化足够的临时内存（使用 CPU 缓存）以承载下一阶段代码
• 建立系统的信任根（Core Root of Trust for Measurement，CRTM），即对后续固件代码进行完整性测量（measurement），将哈希值扩展到 TPM 的 PCR 寄存器中
• 验证 PEI 阶段代码的数字签名（在启用 Secure Boot 时），然后将控制权移交给 PEI

5.2 PEI（Pre-EFI Initialization）阶段：内存的觉醒

PEI 阶段的核心任务是初始化系统内存。在 PEI 之前，固件只能使用 CPU 内部缓存作为临时存储；PEI 通过执行内存初始化代码（Memory Reference Code，MRC）来初始化内存控制器、训练 DRAM 时序、检测内存容量和规格，最终让系统内存可用。PEI 阶段由多个 PEI 模块（PEIM）组成，每个模块负责一项特定的初始化工作。PEI 阶段的产物是 HOB（Hand-Off Block）列表——一种描述系统硬件资源和配置的数据结构，将被传递给 DXE 阶段。

5.3 DXE（Driver Execution Environment）阶段：设备的枚举

DXE 是 UEFI 启动中最庞大、最复杂的阶段。此时系统内存已经可用，DXE 加载器（DXE Core）开始加载并执行大量的 DXE 驱动程序。这些驱动程序负责：

• 初始化芯片组、PCIe 总线、USB 控制器、网络适配器等硬件设备
• 安装 UEFI 协议（Protocol）——这是 UEFI 驱动模型的核心，每个协议提供一组标准化的函数接口
• 枚举存储设备（SATA/NVMe 控制器 → 磁盘 → GPT 分区表 → FAT32 文件系统），这是 ESP 能够被访问的前提
• 提供图形输出协议（GOP）、简单文本输出协议、网络协议等

DXE 阶段结束时，系统已经具备了完整的 UEFI 启动服务环境，所有硬件设备都已被枚举和初始化，文件系统可以被访问。此时，固件已经"看到"了 ESP 分区及其内部的文件。

5.4 BDS（Boot Device Selection）阶段：ESP 的关键时刻

BDS 是整个启动流程中与 ESP 关系最密切的阶段。BDS 阶段的核心职责是：

1. 读取 NVRAM 启动变量：固件从非易失性存储器（NVRAM，通常是主板 Flash 的一部分）中读取启动相关的 UEFI 变量，包括BootOrder（启动顺序）、BootNext（下一次启动项）、以及一系列Boot####（具体启动项，#### 为四位十六进制数，如 Boot0000、Boot0001）。
2. 按优先级选择启动项：如果设置了 BootNext，则优先使用该启动项；否则按照 BootOrder 列表的顺序依次尝试。
3. 解析启动项的设备路径：每个 Boot#### 变量中包含一个 EFI 设备路径（Device Path），它精确描述了启动文件的位置——从 PCIe 根端口 → NVMe 控制器 → 磁盘 → GPT 分区（通过类型 GUID 匹配 ESP）→ 文件路径（如\\EFI\\Microsoft\\Boot\\bootmgfw.efi）。
4. 加载并验证启动文件：固件通过 Simple File System Protocol 打开 ESP 中的指定文件，将其加载到内存。如果启用了 Secure Boot，固件会验证该 EFI 镜像的数字签名是否在 db（白名单）中且不在 dbx（黑名单）中。
5. 移交控制权：验证通过后，固件调用该 EFI 镜像的入口函数（_start或efi_main），将控制权移交给 bootmgfw.efi。此时，启动流程从固件世界进入了操作系统引导加载器的世界。

NVRAM 启动项的真实结构

在 Windows 系统中，可以使用bcdedit /enum firmware命令查看固件启动项（即 NVRAM 中的 Boot#### 变量）。一个典型的 Windows 启动项如下：

固件启动项（101fffff）
-------------------
标识符                  {bootmgr}
device                  partition=\\Device\\HarddiskVolume1
path                    \\EFI\\Microsoft\\Boot\\bootmgfw.efi
description             Windows Boot Manager
locale                  zh-CN
inherit                 {globalsettings}
default                 {current}
resumeobject            {xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx}
displayorder            {current}
toolsdisplayorder       {memdiag}
timeout                 30

其中device字段指向 ESP 分区（HarddiskVolume1），path字段精确指向 bootmgfw.efi 的路径。这就是 NVRAM 启动项与 ESP 中文件的对应关系。

5.5 TSL（Transient System Load）阶段：引导加载器的执行

TSL 阶段是 bootmgfw.efi（或其他引导加载器）执行的阶段。此时 UEFI 启动服务仍然可用，引导加载器可以调用固件提供的各种服务（文件访问、内存分配、图形输出等）。在 Windows 的 TSL 阶段，bootmgfw.efi 读取 BCD 配置、显示启动菜单（如有）、加载 winload.efi。winload.efi 随后加载 Windows 内核（ntoskrnl.exe）、HAL（hal.dll）和系统引导驱动程序（boot-start drivers），并准备好系统所需的内存布局。

5.6 RT（Runtime）阶段：操作系统的接管

当 winload.efi 完成所有准备工作后，它调用 UEFI 的ExitBootServices()函数。这个调用是一个不可逆的转折点：调用之后，所有 UEFI 启动服务（Boot Services）被终止，固件占用的内存被释放归操作系统使用，系统进入运行时（Runtime）阶段。此后，操作系统只能使用 UEFI 运行时服务（Runtime Services）——这是一组有限的服务，包括获取/设置 NVRAM 变量、查询系统时间、重置系统等。Windows 内核在 RT 阶段开始执行，完成设备初始化、启动服务、加载用户会话，最终显示登录界面。

5.7 AL（After Life）阶段：生命周期的终结

AL 阶段涵盖系统的关机、重启和休眠唤醒等场景。在正常关机时，操作系统调用 UEFI 运行时服务的ResetSystem()函数来复位或关闭系统。在从休眠（S4）唤醒时，系统会重新走一遍 SEC→PEI→DXE→BDS 流程，但 bootmgfw.efi 会检测到休眠文件（hiberfil.sys）并直接恢复系统状态，而不是正常启动。

第六章 BCD：Windows 启动配置数据的内核

6.1 BCD 的本质

启动配置数据（Boot Configuration Data，BCD）是 Windows Vista 及以后版本引入的新一代启动配置存储系统，取代了 Windows XP 及更早版本使用的boot.ini文本文件。BCD 的核心设计理念是：将启动配置从简单的文本文件升级为结构化的、固件无关的配置数据库。

BCD 在物理上是一个 Windows 注册表 hive 格式的二进制文件，这意味着它使用与 Windows 注册表完全相同的数据结构（键、值、数据类型）。在 UEFI 系统上，BCD 文件存储在 ESP 的\\EFI\\Microsoft\\Boot\\BCD路径下；在 BIOS 系统上，它存储在活动分区的\\Boot\\BCD路径下。这种设计使得 BCD 可以被 Windows 的注册表 API 直接访问和操作，也使得配置数据的类型安全和事务一致性得到了保障。

6.2 BCD 的对象体系

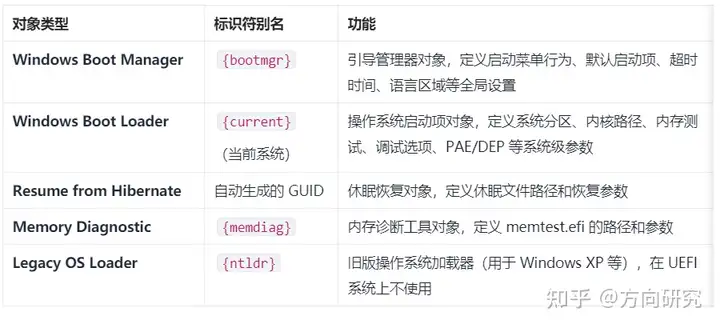

BCD 是一个面向对象的配置存储，其中包含三类核心对象：

每个 BCD 对象由一系列元素（Element）组成，每个元素是一个键值对，定义一个具体的配置参数。例如，Windows Boot Loader 对象中的osdevice元素指定操作系统所在的分区，systemroot元素指定 Windows 目录路径（通常为\\Windows），nx元素指定数据执行保护（DEP）策略。

6.3 bcdedit：BCD 的命令行管理工具

bcdedit.exe是 Windows 提供的 BCD 管理命令行工具，必须以管理员权限运行。以下是最常用的 bcdedit 命令：

:: 查看所有启动项（默认显示 Windows 启动管理器和当前操作系统）
bcdedit

:: 查看完整的 BCD 存储（包括所有对象）
bcdedit /enum all

:: 查看固件启动项（NVRAM 中的 Boot#### 变量）
bcdedit /enum firmware

:: 设置默认启动项（使用启动项的 GUID 标识符）
bcdedit /default {xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx}

:: 设置启动菜单超时时间（秒）
bcdedit /timeout 10

:: 设置下一次启动项（仅生效一次）
bcdedit /bootsequence {xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx}

:: 创建新的操作系统启动项（复制当前项后修改）
bcdedit /copy {current} /d "Windows 11 安全模式"

:: 删除启动项
bcdedit /delete {xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx}

:: 设置内核调试
bcdedit /debug on

:: 启用测试签名模式（允许未签名驱动）
bcdedit /set testsigning on

:: 启用安全启动（需固件支持）
bcdedit /set {globalsettings} advancedoptions on

操作 BCD 的风险警告

BCD 是 Windows 启动的核心配置，错误的修改可能导致系统无法启动。在使用 bcdedit 修改 BCD 之前，强烈建议先执行bcdedit /export C:\\bcd-backup导出备份。如果系统无法启动，可以通过 Windows 安装介质进入 WinRE，使用命令行执行bcdedit /import C:\\bcd-backup恢复，或使用bootrec /rebuildbcd重建 BCD。

6.4 BCD 与 bootmgfw.efi 的协作

在启动流程中，BCD 和 bootmgfw.efi 的协作关系如下：bootmgfw.efi 被固件加载执行后，它首先通过 UEFI 的 Simple File System Protocol 打开 ESP 中的\\EFI\\Microsoft\\Boot\\BCD文件，将其解析为内存中的对象树。然后，bootmgfw.efi 读取{bootmgr}对象中的配置，确定是否显示启动菜单、默认启动项是哪个、超时时间多长。如果用户选择了某个操作系统启动项（或使用默认项），bootmgfw.efi 读取该启动项对象中的osdevice、systemroot、path（winload.efi 路径）等元素，定位并加载 Windows 系统分区上的 winload.efi，最终将控制权移交给它。

第七章 多系统引导与 ESP 共存机制

7.1 共享 ESP 的设计优势

UEFI 规范的目录命名空间设计使得多个操作系统可以共享同一个 ESP 分区，这是 UEFI 相比传统 BIOS MBR 启动的一个显著优势。在传统 BIOS 时代，多系统引导依赖于将某个引导加载器（如 GRUB）写入 MBR，然后由它链式加载其他操作系统的引导扇区——这种方式脆弱且容易冲突（Windows 更新经常会重写 MBR，覆盖 GRUB）。而在 UEFI 时代，每个操作系统在 ESP 中有自己独立的目录，启动项存储在 NVRAM 中，互不干扰。

7.2 Windows + Linux 双启动的 ESP 布局

一个典型的 Windows + Linux 双启动系统的 ESP 目录结构如下：

ESP (FAT32, ~500MB)
└── EFI/
    ├── BOOT/
    │   └── BOOTX64.EFI          # 回退启动加载器（通常是 shim 或 bootmgfw 的副本）
    ├── Microsoft/
    │   └── Boot/
    │       ├── bootmgfw.efi      # Windows Boot Manager
    │       ├── BCD                # Windows 启动配置
    │       ├── memtest.efi        # 内存诊断
    │       ├── zh-CN/             # 中文语言资源
    │       ├── en-US/             # 英文语言资源
    │       └── Fonts/             # 字体
    ├── ubuntu/                    # （或其他发行版名）
    │   ├── shimx64.efi            # shim 签名垫片（Secure Boot 入口）
    │   ├── grubx64.efi            # GRUB2 引导加载器
    │   ├── mmx64.efi              # MOK 管理工具
    │   └── grub.cfg               # GRUB 配置（部分发行版）
    └── tools/                     # （可选）第三方 EFI 工具
        ├── shell.efi              # UEFI Shell
        └── memtest86.efi          # 第三方内存测试

在这种布局下，NVRAM 中通常会有至少两个启动项：一个指向\\EFI\\ubuntu\\shimx64.efi（Linux），一个指向\\EFI\\Microsoft\\Boot\\bootmgfw.efi（Windows）。用户可以在 UEFI 设置（BIOS 设置）中调整 BootOrder 来选择默认启动的系统，也可以在开机时按启动菜单快捷键（通常是 F12、F11、Esc 等）直接选择。

7.3 引导管理器的选择与链式加载

在多系统场景中，用户通常会选择一个"主引导管理器"来统一管理启动菜单。常见的选择有：

• GRUB2：Linux 发行版最常用的引导管理器，支持链式加载（chainload）Windows 的 bootmgfw.efi。安装 Linux 时，GRUB 会自动检测 ESP 中的 Windows 启动项并添加到启动菜单中。
• systemd-boot：轻量级引导管理器，配置简单，启动速度快，不支持链式加载但可以直接加载 Linux 内核和 Windows 的 bootmgfw.efi。
• rEFInd：第三方引导管理器，提供美观的图形界面，自动扫描 ESP 中的所有 .efi 文件并生成启动项，适合多系统用户。
• Windows Boot Manager：可以通过 bcdedit 添加 Linux 启动项，但配置较为繁琐，且不支持直接加载 Linux 内核（需要链式加载 GRUB）。

第八章 Secure Boot：ESP 的安全边界与信任链

8.1 Secure Boot 的核心原理

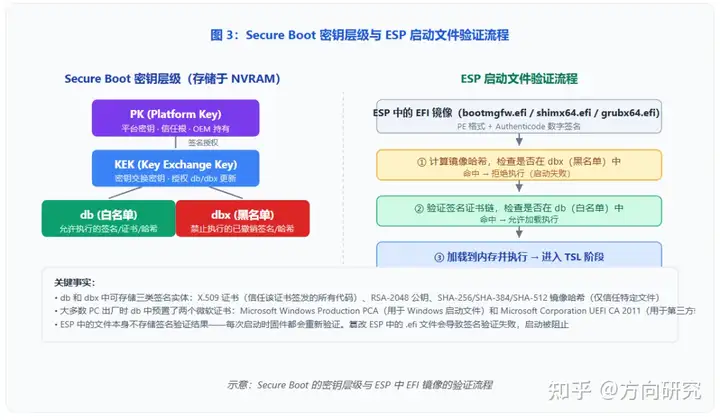

安全启动（Secure Boot）是 UEFI 规范定义的一项安全机制，其核心目标是确保在启动过程中执行的每一段代码都经过可信方的数字签名，从而防止恶意软件（如 bootkit、rootkit）在操作系统启动之前植入系统。Secure Boot 的信任根基存储在 UEFI 固件的 NVRAM 中，由四个关键的认证变量组成：

8.2 四个密钥变量的层级关系

Secure Boot 的四个密钥变量构成了一个严格的层级信任链：

• PK（Platform Key，平台密钥）：整个 Secure Boot 体系的信任根，全局唯一，由设备制造商（OEM）持有。PK 用于授权 KEK 的更新——任何对 KEK 的修改都必须使用 PK 的私钥签名。谁拥有 PK 的私钥，谁就完全控制了该设备的 Secure Boot 策略。
• KEK（Key Exchange Key，密钥交换密钥）：可以有多个，由 PK 授权。KEK 用于授权 db 和 dbx 的更新——任何对白名单或黑名单的修改都必须使用某个 KEK 的私钥签名。通常，OEM 会将微软的 KEK 证书预置到设备中，使得微软可以通过 Windows 更新来推送 dbx（被攻破的启动加载器黑名单）更新。
• db（Signature Database，签名数据库/白名单）：存储允许执行的 EFI 镜像的签名、证书或哈希。固件在加载任何 EFI 应用程序（包括 ESP 中的引导加载器、驱动程序、UEFI Shell 等）时，必须验证其签名是否能被 db 中的某个条目验证通过。
• dbx（Forbidden Signature Database，禁止签名数据库/黑名单）：存储被撤销的、禁止执行的 EFI 镜像的签名、证书或哈希。即使一个镜像的签名在 db 中，如果它同时在 dbx 中（例如该版本的引导加载器被发现存在安全漏洞并被撤销），固件也会拒绝执行。

8.3 Linux 的 shim 机制

如前所述，Linux 发行版在 Secure Boot 环境下使用 shim 作为引导加载器的入口。shim 的工作原理如下：

1. shimx64.efi 由微软的 UEFI CA 证书签名，因此它的签名在大多数 PC 的 db 白名单中，可以被固件直接加载执行。
2. shim 内部嵌入了发行版的公钥（如 Canonical 的 Ubuntu 密钥、Red Hat 的 Fedora 密钥），或者使用 MOK（Machine Owner Key，机器所有者密钥）机制让用户自行导入密钥。
3. shim 加载 GRUB2（grubx64.efi）时，使用其内部的公钥验证 GRUB2 的签名。
4. GRUB2 加载 Linux 内核时，使用相同的密钥验证内核镜像的签名。

这种"shim → GRUB → 内核"的二级验证链，使得 Linux 发行版可以在不依赖微软直接签名的情况下满足 Secure Boot 的要求。同时，MOK 机制允许用户自行签名和加载第三方内核模块（如 NVIDIA 驱动、VirtualBox 模块等），在安全性和灵活性之间取得了平衡。

8.4 ESP 的安全边界与局限

需要清醒认识到，ESP 本身存在固有的安全局限：

• FAT32 无访问控制：FAT32 文件系统不支持文件权限、访问控制列表（ACL）或所有权。任何能够挂载 ESP 的操作系统（或任何具有物理访问权限的人）都可以自由读取、修改或删除 ESP 中的任何文件。Secure Boot 通过签名验证来防止篡改后的文件被执行，但无法防止文件被删除或破坏（这会导致启动失败，但不会导致恶意代码执行）。
• 物理访问即根访问：如果攻击者具有物理访问权限，可以通过 U 盘启动到 Live 环境，挂载 ESP 并替换其中的文件。虽然 Secure Boot 会阻止未签名文件执行，但攻击者可以同时修改固件设置（如果没有设置固件密码）来禁用 Secure Boot，或者使用已知存在漏洞的旧版引导加载器（如果未被 dbx 撤销）来绕过。
• ESP 不是加密的：ESP 中的文件以明文形式存储。虽然启动文件本身不包含敏感信息，但 BCD 中可能包含启动参数（如调试端口、网络配置），攻击者可以从中获取系统信息。

增强 ESP 安全性的最佳实践

• 设置固件（BIOS）管理员密码，防止未授权修改启动顺序和 Secure Boot 设置
• 保持 Secure Boot 启用状态，定期通过 Windows 更新或 fwupd 更新 dbx 黑名单
• 启用 TPM 2.0 和 BitLocker 全盘加密，将系统分区的解密密钥绑定到 TPM 的 PCR 测量值（包括 ESP 中启动文件的哈希），实现" Measured Boot "（度量启动）
• 不要在 ESP 中存储不必要的文件或工具，减少攻击面
• 对于高安全需求场景，可以考虑使用自定义 Secure Boot 密钥（清除 OEM 密钥，导入自己的 PK/KEK/db），实现完全可控的信任链

第九章 ESP 的维护、故障修复与系统迁移

9.1 识别和挂载 ESP

在 Windows 中，ESP 分区默认不分配盘符，用户在文件资源管理器中看不到它。要访问 ESP，需要使用 diskpart 工具手动分配盘符：

:: 以管理员身份运行命令提示符或 PowerShell
diskpart

:: 列出所有磁盘
list disk

:: 选择系统磁盘（通常是 Disk 0）
select disk 0

:: 列出该磁盘上的所有分区
list partition

:: 选择 ESP 分区（通常是 Partition 1，类型为"系统"）
select partition 1

:: 分配盘符 S:（可以使用任何未占用的盘符）
assign letter=S:

:: 退出 diskpart
exit

:: 现在可以通过 S: 访问 ESP 了
:: 注意：ESP 中的文件受系统保护，需要管理员权限才能修改
:: 完成操作后，建议移除盘符以防止误操作
:: diskpart -> select disk 0 -> select partition 1 -> remove letter=S:

在 Linux 中，ESP 通常被挂载到/boot/efi目录（部分发行版使用/efi）。可以通过df -h或findmnt /boot/efi查看挂载状态。

9.2 重建 Windows 引导：bcdboot

bcdboot.exe是 Windows 提供的引导文件修复工具，它可以将 Windows 系统分区中的启动环境文件复制到 ESP 中，并重建 BCD 配置。这是修复 Windows UEFI 启动问题最常用、最有效的工具：

:: 基本用法：将 C: 盘中的 Windows 启动文件复制到 ESP 并创建 BCD
bcdboot C:\\Windows

:: 指定 ESP 分区盘符（如果自动检测失败）
bcdboot C:\\Windows /s S: /f UEFI

:: /s S:     指定系统分区（ESP）的盘符
:: /f UEFI   指定固件类型为 UEFI（可选值：UEFI、BIOS、ALL）
:: /l zh-cn  指定语言区域
:: /v        启用详细日志输出

:: 完整示例（在 WinRE 环境中，假设 Windows 系统分区为 C:，ESP 为 S:）
bcdboot C:\\Windows /s S: /f UEFI /l zh-cn /v

bcdboot 执行后，它会完成以下操作：

1. 在 ESP 中创建\\EFI\\Microsoft\\Boot目录（如果不存在）
2. 从C:\\Windows\\Boot\\EFI目录复制 bootmgfw.efi、memtest.efi 等启动文件到 ESP
3. 从C:\\Windows\\Boot\\Fonts复制字体文件
4. 从C:\\Windows\\Boot\\Resources复制语言资源
5. 创建新的 BCD 存储，包含 Windows Boot Manager 和当前操作系统的启动项
6. 在 NVRAM 中创建指向\\EFI\\Microsoft\\Boot\\bootmgfw.efi的启动项，并将其设为最高优先级

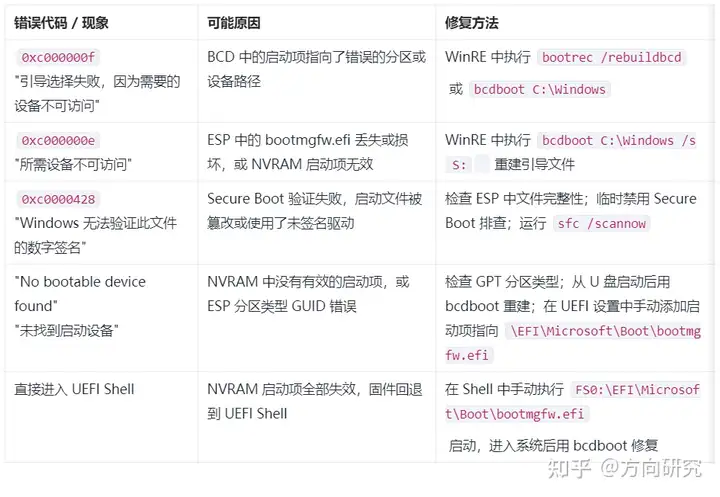

9.3 常见启动故障与修复

9.4 系统克隆与 ESP 迁移

在将系统从一块硬盘克隆到另一块硬盘（如从 HDD 升级到 SSD）时，ESP 的处理是一个常见的易错点。正确的克隆流程应该：

1. 使用支持 GPT/UEFI 的克隆工具（如 Clonezilla、Macrium Reflect、Acronis True Image），确保工具会完整克隆 ESP 分区（包括其 GPT 类型 GUID）
2. 克隆完成后，从新硬盘启动。如果 NVRAM 中的启动项仍然指向旧硬盘的 ESP（通过设备路径中的硬盘序列号匹配），可能需要在 UEFI 设置中手动调整启动项，或从 Windows 安装介质进入 WinRE 执行bcdboot C:\\Windows来重建 NVRAM 启动项
3. 如果新硬盘的 ESP 大小与旧硬盘不同（例如想要扩大 ESP），可以在克隆后使用分区工具调整 ESP 大小，然后执行bcdboot C:\\Windows /s S:确保引导文件完整

第十章 高级话题与未来演进方向

10.1 UEFI Shell 与 ESP 的交互

UEFI Shell 是一个内置在固件中的命令行界面（部分厂商默认不启用，需要从 ESP 加载shell.efi），它提供了在启动前访问 ESP 和其他文件系统的能力。在 UEFI Shell 中，用户可以：

• 使用map命令查看所有存储设备和文件系统映射（FS0、FS1 等）
• 使用FS0:切换到 ESP 分区，然后用ls、cd、cp、rm等命令操作文件
• 手动执行 ESP 中的任何 .efi 文件，如\\EFI\\Microsoft\\Boot\\bootmgfw.efi来启动 Windows
• 使用bcfg命令直接管理 NVRAM 启动项（添加、删除、修改 Boot#### 变量）

UEFI Shell 是排查启动故障的强大工具——当系统无法正常启动时，进入 UEFI Shell 手动检查 ESP 中的文件是否存在、手动执行引导加载器，往往能快速定位问题。

10.2 统一内核镜像（UKI）：ESP 的简化未来

传统的 Linux 启动链涉及多个分离的组件：内核（vmlinuz）、initramfs、命令行参数、引导加载器配置，这些组件分散在 ESP 和系统分区中，管理复杂且容易出错。统一内核镜像（Unified Kernel Image，UKI）是 systemd 项目推动的一项新标准，它将内核、initramfs、命令行参数和启动画面打包成一个单一的 .efi 文件，可以直接被 UEFI 固件加载执行，无需中间引导加载器。

UKI 文件通常存储在 ESP 的\\EFI\\Linux\\目录下，文件名包含内核版本和机器 ID。UKI 的优势包括：启动速度更快（减少了引导加载器这一层）、安全性更高（整个内核+initramfs 可以被一次性签名验证）、配置更简单（无需维护 grub.cfg）。随着 systemd-boot 和 UKI 的普及，ESP 中的 Linux 目录结构可能会从复杂的 GRUB+shim 体系简化为单一的 UKI 文件集合。

10.3 固件级攻击与防护的演进

随着 Secure Boot 的普及，攻击者的目标逐渐从操作系统层上移到固件层。近年来出现的 UEFI rootkit（如 LoJax、MoonBounce、CosmicStrand）证明了固件级恶意软件的现实威胁。这些攻击不依赖 ESP 中的文件，而是直接感染主板 Flash 中的 UEFI 固件本身，从而在操作系统启动之前获得控制权。

针对这一威胁，业界正在推进多项防护技术：Intel Boot Guard 和 AMD Hardware Validated Boot（HVB）在 CPU 层面验证固件签名，确保只有 OEM 签名的固件才能执行；TPM 2.0 的 Measured Boot 将固件和启动链的每一步哈希值扩展到 PCR 寄存器，操作系统可以通过远程证明（Remote Attestation）来验证启动链的完整性；UEFI 规范的 Capsule Update 机制提供了安全的固件更新通道。这些技术与 ESP 中的 Secure Boot 形成了纵深防御体系。

10.4 ARM64 与 RISC-V 平台的 ESP

虽然 ESP 最初是为 x86 平台设计的，但 UEFI 规范是架构无关的，ESP 的概念同样适用于 ARM64（AArch64）和 RISC-V 平台。在 ARM64 服务器和部分 ARM64 笔记本（如使用高通骁龙处理器的 Windows on ARM 设备）上，ESP 的结构与 x86 基本相同，只是默认启动文件名为BOOTAA64.EFI，Windows 的引导管理器为bootmgfw.efi（ARM64 版本）。在 RISC-V 平台上，默认启动文件名为BOOTRISCV64.EFI。这些平台上的 ESP 同样使用 FAT32 文件系统和相同的 GPT 类型 GUID，体现了 UEFI 规范的跨架构一致性。

第十一章 总结

EFI 系统分区（ESP）是 UEFI 启动架构中的核心枢纽，它以一个小小的 FAT32 分区，承载了从固件到操作系统的关键交接。通过本报告的深度解析，我们可以得出以下核心结论：

第一，ESP 是标准化的产物。它的存在基于 UEFI 规范的精确定义——GPT 类型 GUIDC12A7328-F81F-11D2-BA4B-00A0C93EC93B、FAT32 文件系统、\\EFI根目录命名空间、\\EFI\\BOOT\\BOOT{架构}.EFI回退路径。这些标准化设计使得任何符合 UEFI 规范的固件都能可靠地找到并执行任何符合规范的操作系统引导加载器，从根本上解决了传统 BIOS MBR 启动的碎片化和脆弱性问题。

第二，ESP 是多系统共存的基石。通过厂商目录命名空间（\\EFI\\Microsoft、\\EFI\\ubuntu、\\EFI\\systemd）和 NVRAM 启动项，多个操作系统可以在同一个 ESP 中和平共存，各自管理自己的启动文件，互不干扰。这是 UEFI 相比 BIOS 的一个显著进步，也是现代多系统用户的重要基础设施。

第三，ESP 是安全启动链的关键环节。Secure Boot 通过对 ESP 中 EFI 镜像的签名验证，确保只有受信任的引导加载器才能被执行。Windows 的 bootmgfw.efi、Linux 的 shimx64.efi 和 grubx64.efi 都在这个验证框架下运行。虽然 ESP 本身（FAT32）缺乏访问控制，但 Secure Boot 的签名验证机制和 TPM 的度量启动共同构建了从固件到操作系统的完整信任链。

第四，理解 ESP 是排查启动故障的前提。绝大多数 Windows UEFI 启动故障（0xc000000f、0xc000000e、"No bootable device"等）都可以追溯到 ESP 中的文件丢失/损坏、BCD 配置错误或 NVRAM 启动项失效。掌握 bcdboot、bcdedit、diskpart 等工具，理解 ESP 的目录结构和启动文件的功能，是系统管理员和高级用户必备的技能。

第五，ESP 正在持续演进。从最初的 EFI 1.x 到今天的 UEFI 2.10，从 x86 到 ARM64 和 RISC-V，从分离的引导加载器到统一内核镜像（UKI），ESP 的概念和实现正在不断发展。未来，随着固件级安全防护的加强、UKI 的普及和跨架构 UEFI 的推广，ESP 将继续作为计算机启动链中不可或缺的核心组件，在安全性、简洁性和跨平台一致性之间寻求更优的平衡。

总之，EFI 系统分区虽然只是硬盘上一个不起眼的几百 MB 小分区，但它是现代计算机启动流程的"咽喉要道"。深入理解它的结构、功能和安全机制，不仅有助于排查日常的启动故障，更能帮助我们从底层把握计算机系统从加电到运行的完整逻辑——这正是每一个技术从业者应当具备的系统级视野。

参考资料与规范来源

1. UEFI Forum, "UEFI Specification Version 2.10", Chapter 5 (GUID Partition Table), Chapter 13 (Protocols – Media Access), Chapter 32 (Secure Boot and Driver Signing). https://uefi.org/specs/UEFI/2.10/
2. UEFI Forum, "UEFI Platform Initialization (PI) Specification", SEC/PEI/DXE/BDS 阶段定义.
3. Microsoft Learn, "BCD System Store Settings for UEFI". https://learn.microsoft.com/windows-hardware/manufacture/desktop/bcd-system-store-settings-for-uefi
4. Microsoft Learn, "BCDBoot Command-Line Options". https://learn.microsoft.com/windows-hardware/manufacture/desktop/bcdboot-command-line-options-techref-di
5. Microsoft Learn, "Explore the Windows client Boot Configuration Data store". https://learn.microsoft.com/training/modules/troubleshoot-windows-startup/
6. UEFI Forum, "Windows Boot Environment" (UEFI Plugfest 演示文稿). https://uefi.org/sites/default/files/resources/UEFI-Plugfest-WindowsBootEnvironment.pdf
7. Oracle, "Working With UEFI Secure Boot" (Oracle Linux 10). https://docs.oracle.com/en/operating-systems/oracle-linux/10/secure-boot/
8. Systems Hardening, "UEFI Secure Boot Deep Dive: DB/DBX, Shim, MOK, and Custom Key Enrolment". https://www.systemshardening.com/articles/linux/linux-uefi-secure-boot-db/
9. Intel, "UEFI Fast Boot for Microsoft Windows 7" (启动阶段时序文档).
10. Microsoft MU Project, "UEFI Boot Phases" (DeepWiki 文档). https://deepwiki.com/microsoft/mu_plus/10.1-uefi-boot-phases
