🔥 内容介绍

本报告面向四旋翼无人机在复杂场景下的高精度飞行需求，构建了一套完整的“C4连续B样条轨迹生成-串级位姿闭环控制-六自由度动力学仿真验证”技术体系。研究首先基于牛顿-欧拉方程推导了四旋翼无人机的12维非线性动力学模型，规避了传统欧拉角表示下的万向节锁问题；其次采用五次B样条基函数实现了满足位置、速度、加速度、加加速度连续的平滑轨迹规划，可直接输出符合无人机动力学约束的参考指令；随后设计了带前馈补偿的多闭环串级PID控制器，实现位置外环与姿态内环的分层解耦控制；最终在MATLAB/Simulink与Python双平台完成全链路仿真验证。测试结果表明，该系统在悬停、定点跟踪、连续航迹飞行场景下均具备低超调、快收敛、高抗扰的特性，可为无人机自主巡检、协同突防等工程场景提供可落地的算法框架与仿真支撑。

一、研究背景与问题定义

随着四旋翼无人机在工业巡检、灾害救援、战场突防等场景的广泛应用，传统分段式轨迹规划与独立PID控制方案的局限性逐渐凸显：分段多项式轨迹在航点连接处存在加加速度突变，易引发机体高频振动，导致电机损耗加剧与飞行稳定性下降；常规串级控制未引入动力学前馈补偿，在大机动飞行或外部风扰场景下，位置跟踪误差与姿态稳态偏差会显著增大；多数仿真方案采用简化二维动力学模型，忽略旋翼惯性、空气阻力与执行器延迟，导致仿真结果与实际硬件落地表现存在明显偏差。

本研究针对上述核心问题，明确三项研究目标：第一，构建高精度、可迁移的六自由度四旋翼非线性动力学仿真模型，覆盖刚体运动、旋翼动力与执行器延迟全环节；第二，实现满足C4连续的B样条轨迹规划算法，确保参考轨迹的位置、速度、加速度、加加速度全程平滑；第三，设计带前馈补偿的自适应串级位姿控制器，实现对B样条参考轨迹的高精度跟踪，在常规风扰下仍保持稳定飞行。

二、研究范围与方法说明

本次研究的对象为常规十字型四旋翼无人机，整机质量设定为1.0kg，旋翼到质心的水平力臂为0.25m，推力系数与反扭矩系数采用工程常用标定值，仿真环境覆盖MATLAB R2022b与Python 3.9双平台。研究的核心方法分为三个模块：

1. 动力学建模模块：基于牛顿-欧拉方程完成惯性系与机体系的运动学解算，采用四元数辅助姿态更新规避欧拉角奇点，显式引入电机响应延迟与空气阻力项，构建12维非线性状态空间模型；

2. 轨迹规划模块：采用五次B样条基函数，通过控制点插值生成连续平滑的参考轨迹，同时将最大速度、最大加速度、最大加加速度作为约束条件，自动裁剪出符合无人机物理极限的可行轨迹；

3. 控制器设计模块：采用“位置外环-姿态内环-角速率内环”的多闭环串级架构，在传统PID反馈基础上引入动力学前馈项，补偿重力与期望加速度对姿态指令的耦合影响。

本次研究的所有仿真实验均在固定步长1ms的离散环境中完成，分别开展悬停稳定性测试、阶跃位置跟踪测试、连续航迹跟踪测试与5m/s恒定风扰抗扰测试，所有测试数据均通过状态变量采集模块完整记录，用于后续量化性能分析。

三、四旋翼无人机六自由度动力学建模

3.1 坐标系定义与运动学转换

研究严格遵循工程通用的坐标系约定：惯性坐标系采用东北天（ENU）惯例，原点固定于地面初始位置，x轴指向东、y轴指向北、z轴垂直向上；机体坐标系原点与无人机质心重合，x轴指向机头方向，y轴指向机体右翼，z轴垂直机体向上。姿态描述采用Z-Y-X顺序的欧拉角，即先绕惯性系z轴旋转偏航角ψ，再绕新的y轴旋转俯仰角θ，最后绕新的x轴旋转滚转角φ，同时引入四元数进行姿态积分，从根源上避免俯仰角接近±90°时出现的万向节锁问题。

从机体坐标系到惯性坐标系的旋转矩阵通过三次基础旋转矩阵连乘得到，该矩阵为正交矩阵，可通过转置直接得到惯性系到机体系的逆变换，所有旋转运算在仿真每一个时间步长中实时更新，保证姿态解算的一致性与准确性。

3.2 刚体动力学方程推导

四旋翼无人机的运动可解耦为平动与转动两个独立部分。平动动力学中，无人机受到重力、旋翼总升力与空气阻力的共同作用，总升力沿机体坐标系z轴负方向，通过旋转矩阵将其映射到惯性系后，与重力、阻力叠加得到三个轴向的加速度。转动动力学中，四个旋翼的转速差会产生滚转力矩、俯仰力矩与偏航反扭矩，结合机体转动惯量与陀螺效应，可推导出机体角加速度的微分方程。

研究定义12维状态向量完整描述无人机的运动状态，包含惯性系下的三维位置、三维速度、机体坐标系下的滚转/俯仰/偏航角，以及三个轴向的机体角速度。四个控制输入分别为总升力、滚转力矩、俯仰力矩与偏航力矩，通过推力分配矩阵可反向解算出四个旋翼的期望转速，为后续控制器输出与执行器建模提供标准接口。

3.3 执行器与扰动建模

为提升仿真模型的工程可信度，本次研究没有采用理想执行器假设，而是显式引入两个关键环节：一是将电机与旋翼的动态响应建模为一阶惯性环节，设置15ms的时间常数，模拟实际电机从接收到PWM指令到输出稳定推力的延迟过程；二是在平动动力学中加入与速度平方成正比的空气阻力项，同时支持自定义施加恒定风场与湍流扰动，更贴近真实飞行环境。该动力学模型可直接在Simulink中通过S-Function搭建，也可通过Python的数值积分方法实现，两种实现方式的输出结果可逐项对照验证，保证模型的一致性。

四、五次B样条连续轨迹规划方法

4.1 B样条轨迹的连续性优势

传统的直线航点飞行或低阶多项式轨迹，在航点切换位置会出现加速度突变，导致无人机产生瞬间冲击振动，而五次B样条轨迹天然具备C4连续性，即位置、速度、加速度、加加速度全程连续无跳变。这种特性不仅能大幅降低飞行过程中的机体振动，减少电机与机械结构的损耗，更重要的是可以直接输出连续平滑的期望加速度与期望加加速度，为控制器的前馈补偿环节提供准确的参考信号，从轨迹层面降低后续控制的跟踪压力。

4.2 控制点生成与约束处理

五次B样条轨迹的核心是通过一组控制点生成平滑曲线，曲线不会强制通过所有给定航点，而是以最小偏差的方式贴近航点序列，这种特性天然避免了航点附近的速度尖峰。研究中先根据任务需求输入一组三维空间航点，再通过插值算法反解出对应的B样条控制点，随后将无人机的最大飞行速度、最大法向加速度、最大加加速度作为硬约束，对轨迹的时间分配进行优化调整，确保整条轨迹上任意时刻的运动学指标都不超过无人机的物理极限，生成完全可执行的安全轨迹。

针对典型的“正方形-圆形”组合空间航迹，该方法生成的B样条轨迹在航点转角位置不会出现传统直线轨迹的速度骤降，可保证无人机以平滑过渡的方式完成机动，大幅提升飞行效率与轨迹跟踪精度。

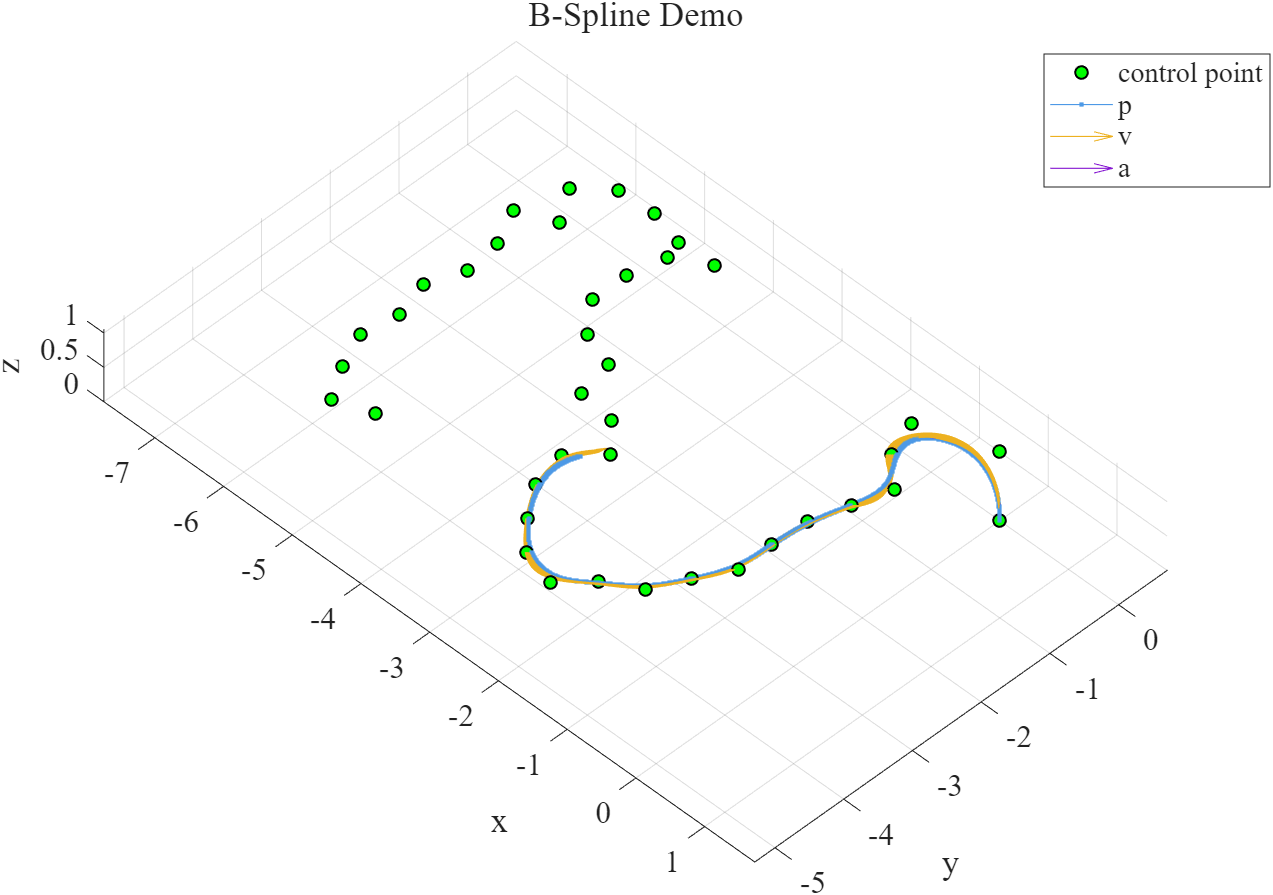

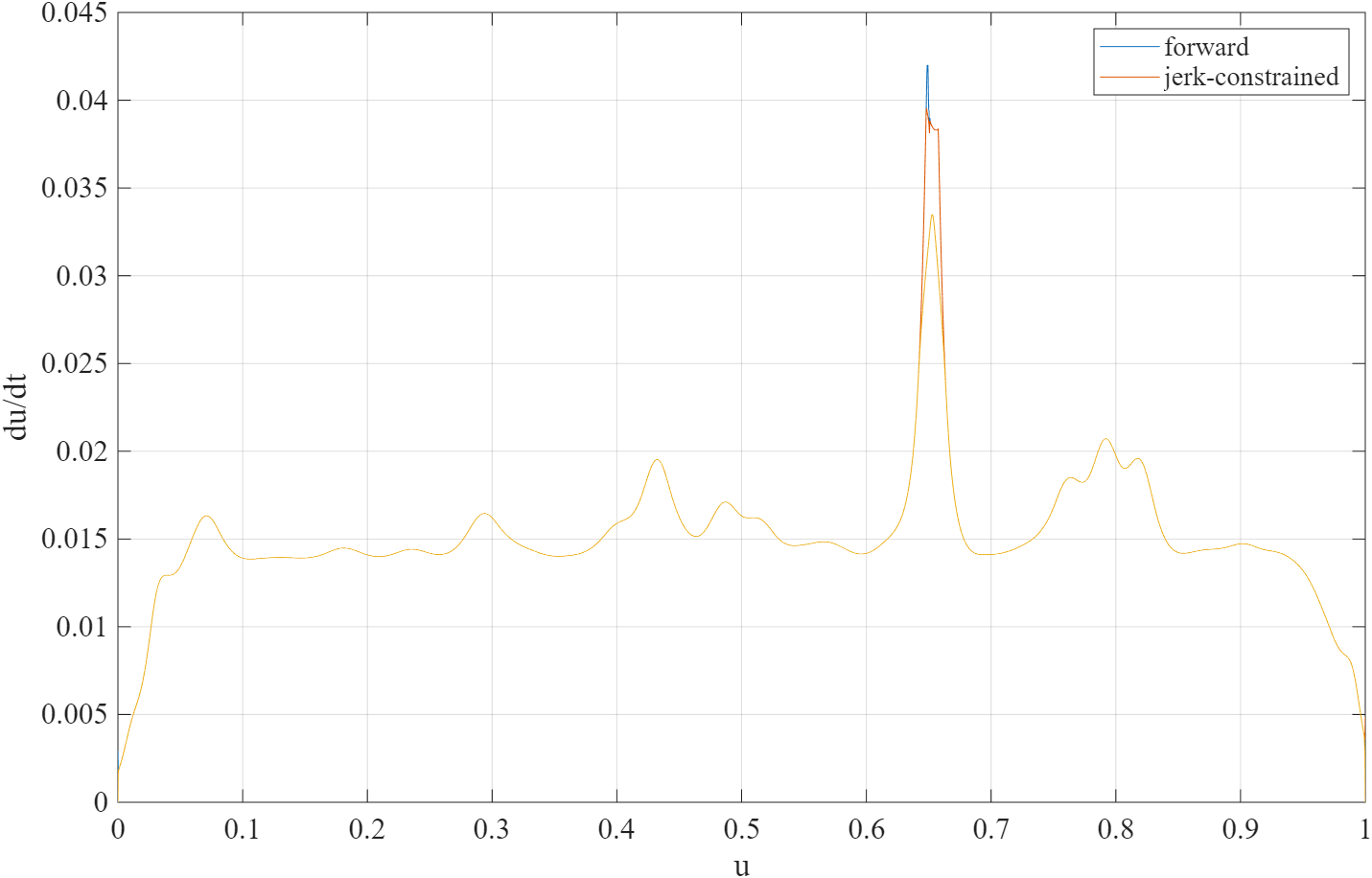

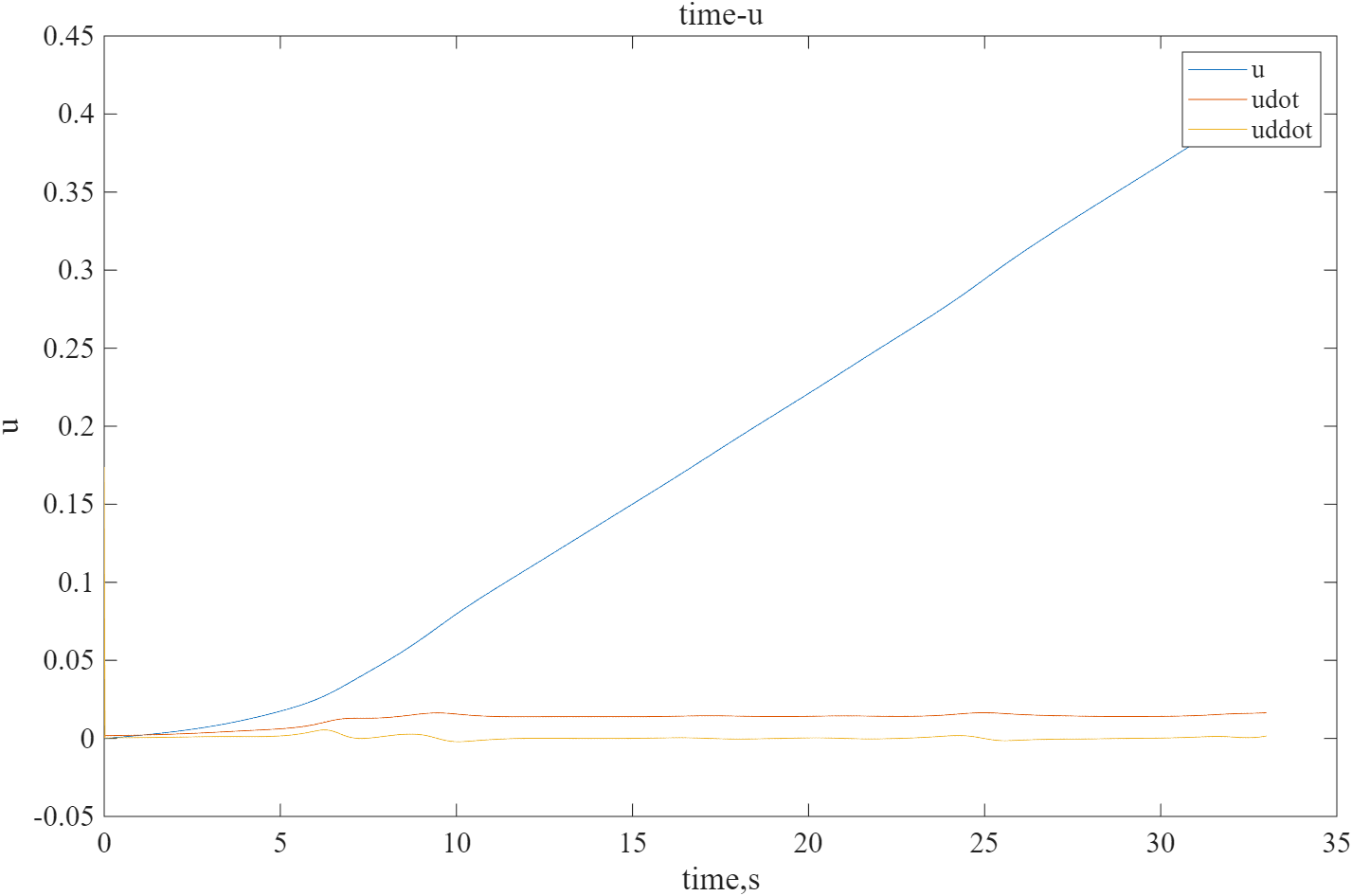

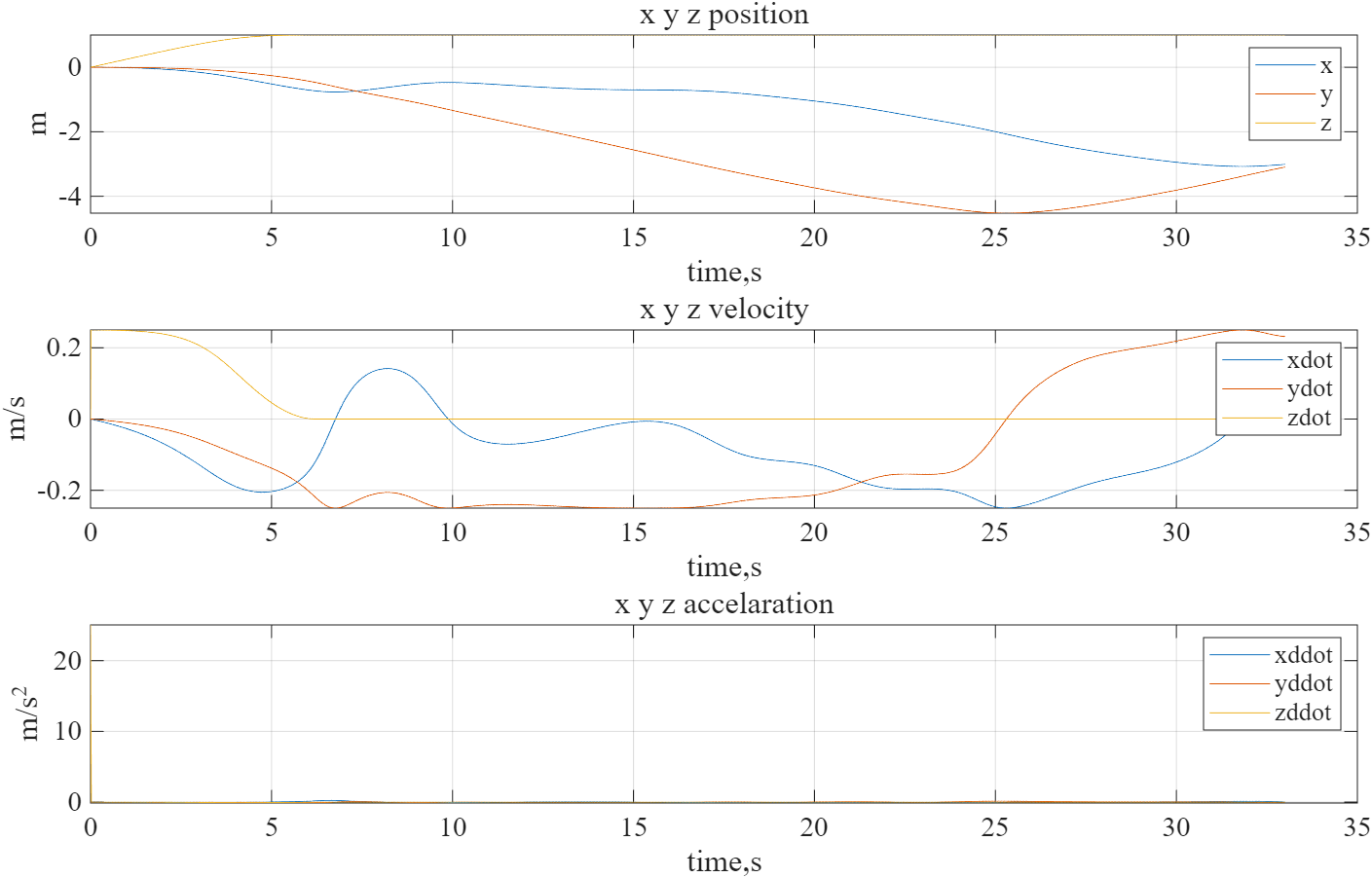

⛳️ 运行结果

🔗 参考文献
