ZrLog 高可用架构监控部署指南（Prometheus + Grafana）

又来敲代码了

362人浏览 · 2026-04-26 11:20:34

又来敲代码了 · 2026-04-26 11:20:34 发布

一，架构说明（兼容原双主双从）

角色	IP	部署内容
数据库服务器	192.168.223.22	MariaDB + node_exporter
应用服务器1	192.168.223.21	ZrLog + Tomcat + node_exporter
应用服务器2	192.168.223.24	ZrLog + Tomcat + node_exporter
代理服务器 1	192.168.223.20	HAProxy + Keepalived + node_exporter
代理服务器 2	192.168.223.23	HAProxy + Keepalived + node_exporter
监控服务器	192.168.223.25	Prometheus + Grafana

二、基础环境优化（所有机器）

2.1 替换阿里云 YUM 源（替代本地光盘，更通用）

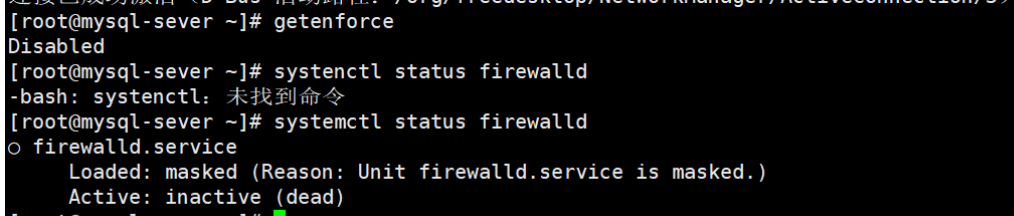

关闭防火墙

2.2 安装基础依赖

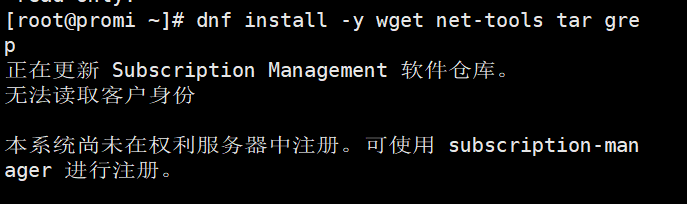

dnf install -y wget vim tree net-tools zip

三、部署 MariaDB（192.168.223.22）

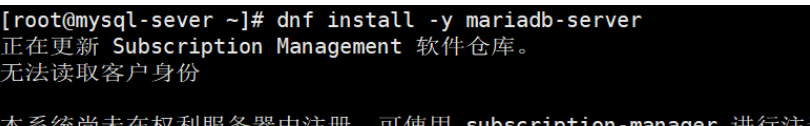

安装MariaDB（阿里云源）

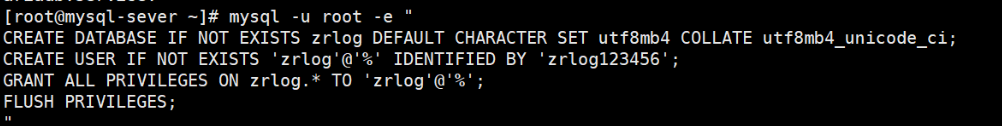

初始化数据库并配置ZrLog权限

四、部署 ZrLog 应用服务器

4.1 安装 JDK + Maven（配置阿里云镜像）

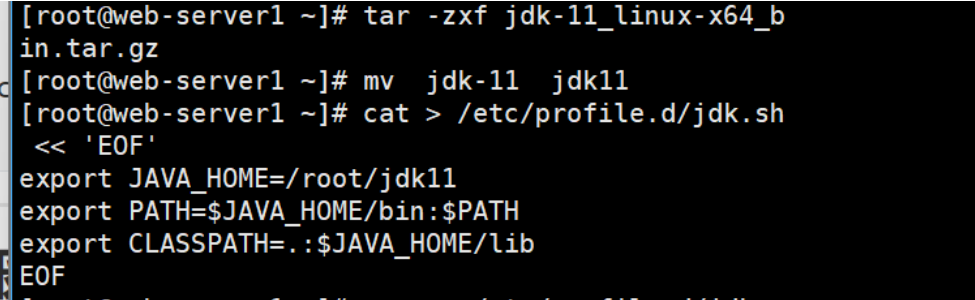

安装JDK 11并且配置全局环境变量（永久生效）

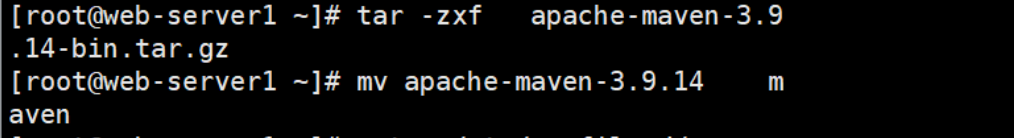

下载 Maven 3.9.6（适配JDK 11）或者解压并重命名

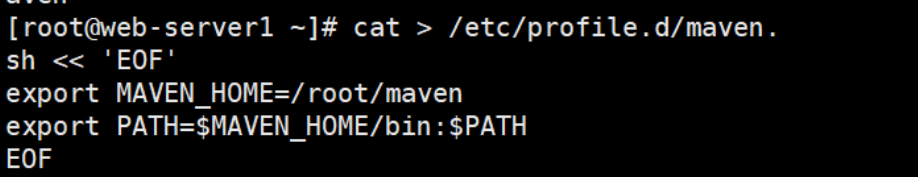

配置全局环境变量

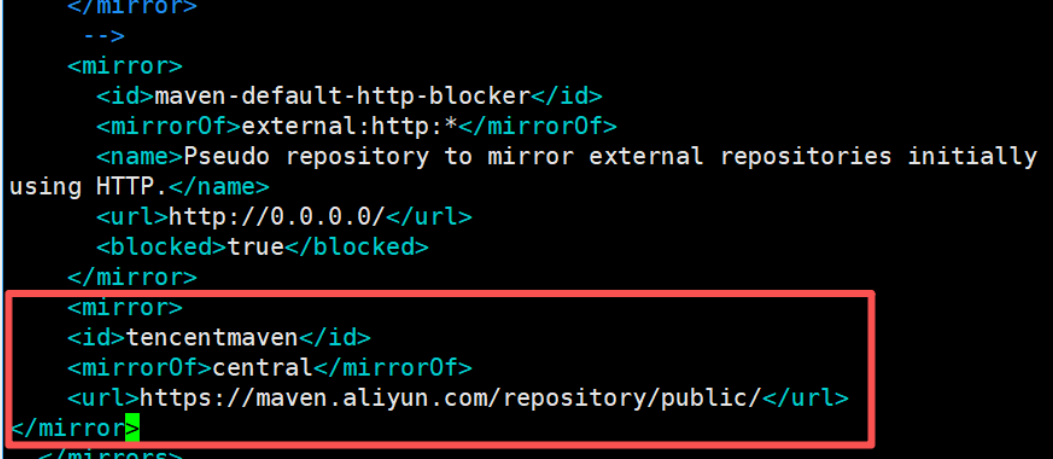

加载阿里云镜像下载源

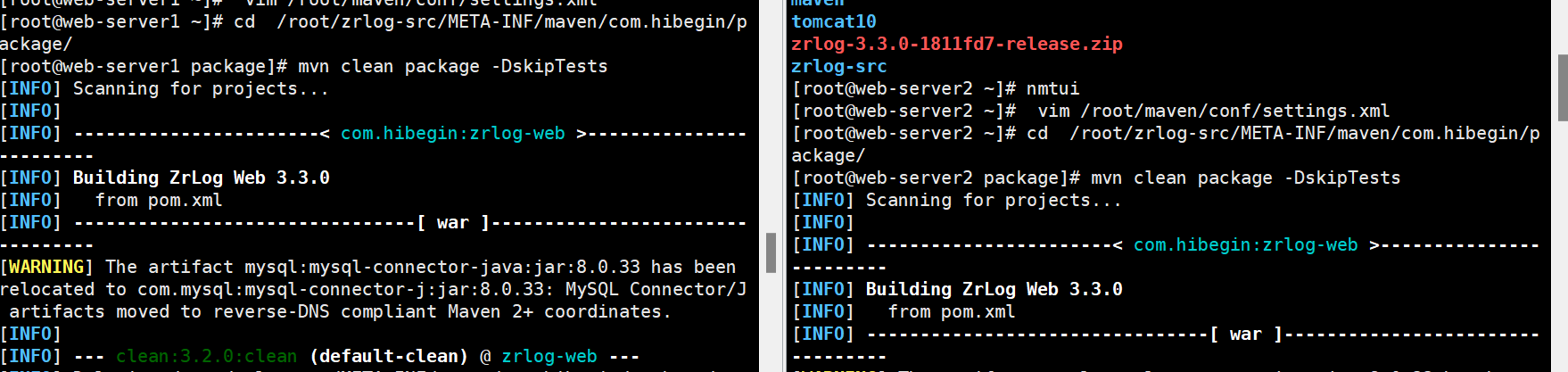

4.2 下载 ZrLog 源码并通过 Maven 构建

解压到指定目录，避免文件混乱

配置阿里云镜像（解决依赖下载慢/失败）写入全新的独立pom.xml（无需父POM，直接构建War包）

cat > /root/zrlog-src/META-INF/maven/com.hibegin/package/pom.xml << 'EOF'
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>

<groupId>com.hibegin</groupId>
<artifactId>zrlog-web</artifactId>
<version>3.3.0</version>
<packaging>war</packaging>
<name>ZrLog Web</name>
<description>ZrLog Blog System</description>

<dependencies>

<dependency>
<groupId>javax.servlet</groupId>
<artifactId>javax.servlet-api</artifactId>
<version>4.0.1</version>
<scope>provided</scope>
</dependency>
<dependency>
<groupId>javax.servlet.jsp</groupId>
<artifactId>jsp-api</artifactId>
<version>2.2</version>
<scope>provided</scope>
</dependency>

<dependency>
<groupId>javax</groupId>
<artifactId>javaee-api</artifactId>
<version>8.0.1</version>
<scope>provided</scope>
</dependency>

<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<version>8.0.33</version>
</dependency>

<dependency>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-api</artifactId>
<version>1.7.36</version>
</dependency>
<dependency>
<groupId>ch.qos.logback</groupId>
<artifactId>logback-classic</artifactId>
<version>1.2.13</version>
</dependency>
</dependencies>

<build>
<finalName>zrlog</finalName>
<plugins>

<plugin>
<groupId>org.apache.maven.plugins</groupId>
<artifactId>maven-compiler-plugin</artifactId>
<version>3.8.1</version>
<configuration>
<source>11</source>
<target>11</target>
<encoding>UTF-8</encoding>
</configuration>
</plugin>

<plugin>
<groupId>org.apache.maven.plugins</groupId>
<artifactId>maven-war-plugin</artifactId>
<version>3.3.2</version>
<configuration>
<failOnMissingWebXml>false</failOnMissingWebXml>

<webResources>
<resource>
<directory>/root/zrlog-src</directory>
<includes>
<include>WEB-INF/**/*</include>
<include>META-INF/**/*</include>
<include>**/*.jsp</include>
<include>**/*.html</include>
<include>**/*.css</include>
<include>**/*.js</include>
</includes>
</resource>
</webResources>
</configuration>
</plugin>
</plugins>
</build>
</project>
EOF

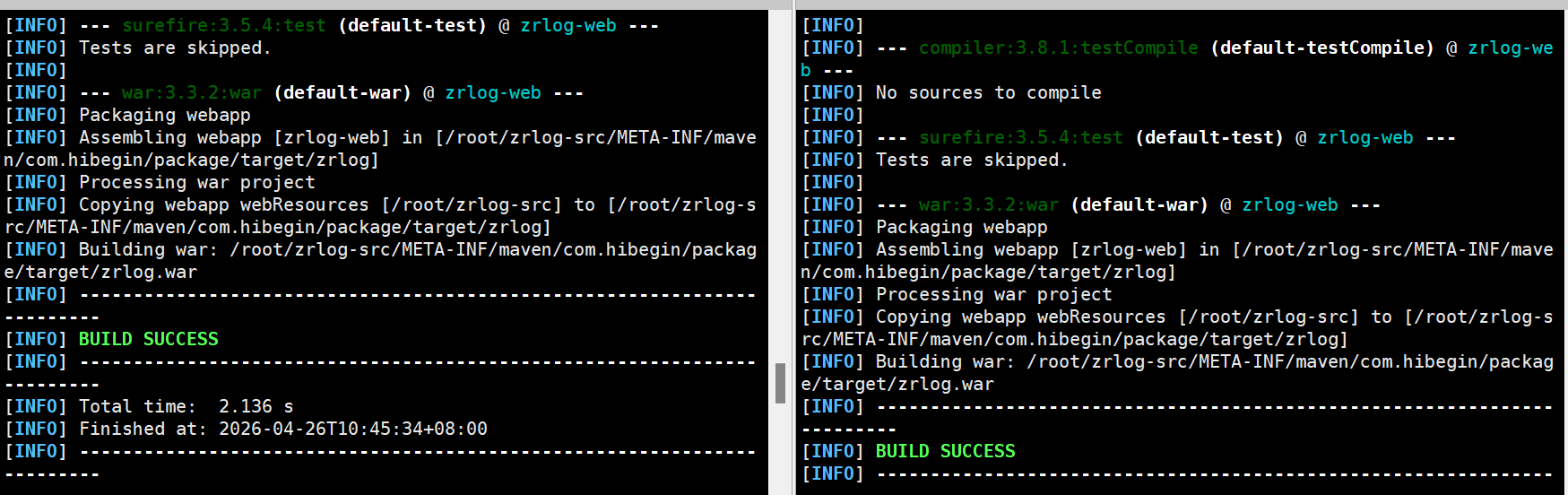

执行Maven打包（-DskipTests跳过测试，加快构建速度）

4.3复制 War 包并清理旧数据

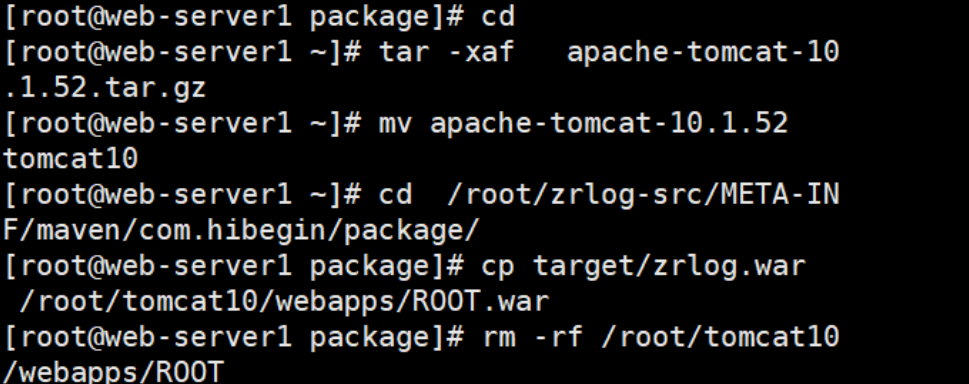

解压apache-tomcat安装包

复制War包到Tomcat webapps目录，重命名为ROOT.war（直接访问根路径）

清理Tomcat旧解压文件（避免冲突）

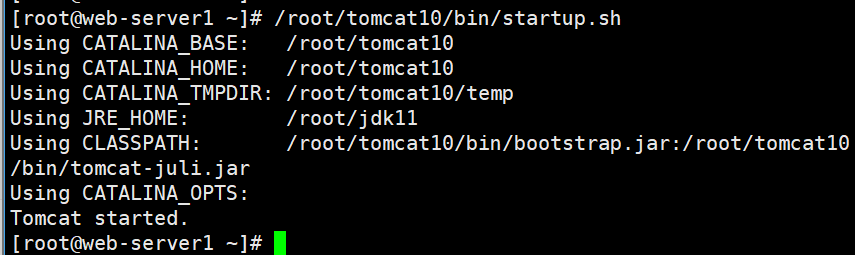

启动Tomcat

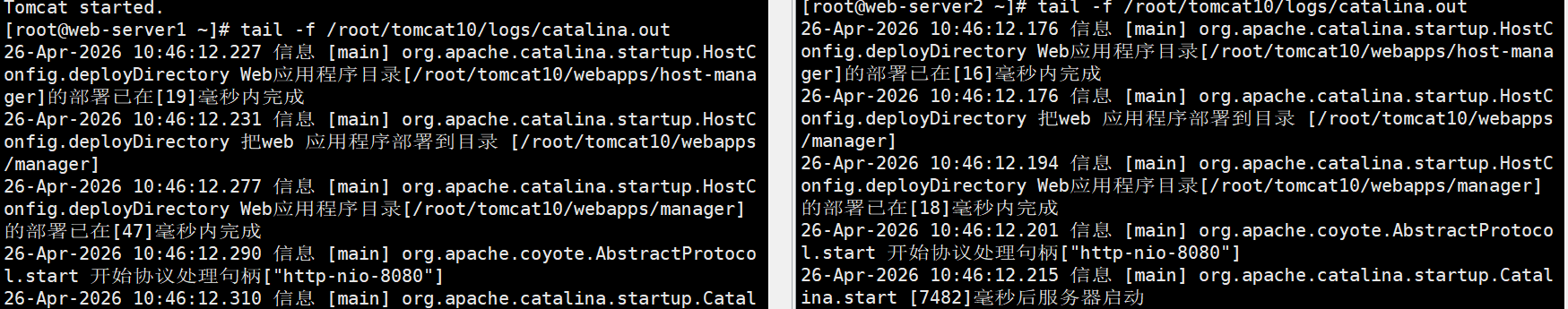

查看启动日志（确认War包解压、服务无报错）

五、HAProxy + Keepalived 适配调整（20/23 服务器）

5.1 调整 HAProxy 配置

cat > /etc/haproxy/haproxy.cfg << 'EOF'
# global 段：全局配置（进程级参数）
global
log 127.0.0.1 local2
chroot /var/lib/haproxy
pidfile /var/run/haproxy.pid
maxconn 4000
user haproxy
group haproxy
daemon
stats socket /var/lib/haproxy/stats
# defaults 段：为后续的 frontend/backend 设置默认参数，避免重复配置。
defaults
mode http
log global
option httplog
option dontlognull
option http-server-close
option forwardfor except 127.0.0.0/8
option redispatch
retries 3
timeout http-request 10s
timeout queue 1m
timeout connect 10s
timeout client 1m
timeout server 1m
timeout http-keep-alive 10s
timeout check 10s
maxconn 3000

# listen stats 段：监控页面（可选）
# 提供可视化监控界面，查看后端节点健康状态、连接数等。
listen stats
bind *:8080
mode http
stats enable
stats uri /haproxy-stats
stats auth admin:admin123
#frontend http-in 段：定义 HAProxy 接收请求的端口和转发规则。
frontend http-in
bind *:80 # 监听80端口（客户端访问的入口）
default_backend zrlog_servers # 所有请求默认转发到zrlog_servers后端
#backend zrlog_servers 段：定义后端服务器列表、负载均衡算法、健康检查规则。
#check：启用健康检查；inter 2000：每 2 秒检查一次；rise 2：连续 2 次健康则标记为可用；fall 3：连续 3 次失败则标记为不可用。
backend zrlog_servers
balance roundrobin # 负载均衡策略
# 关键1：调整健康检查规则，匹配后端实际响应
option httpchk GET / HTTP/1.1\r\nHost:\ zrlog.example.com # 模拟带Host的请求（替换为你的ZrLog域名/IP）
http-check expect status 200 # 若后端返回302，改为 http-check expect status 302
# 关键2：放宽健康检查参数，避免误判
server zrlog1 192.168.223.21:8080 check inter 5s fall 3 rise 2 # 检查间隔5s，3次失败才标记DOWN
server zrlog2 192.168.223.24:8080 check inter 5s fall 3 rise 2
# 关键3：转发关键请求头（ZrLog可能依赖）
http-request set-header X-Real-IP %[src]
http-request set-header X-Forwarded-For %[src]
EOF

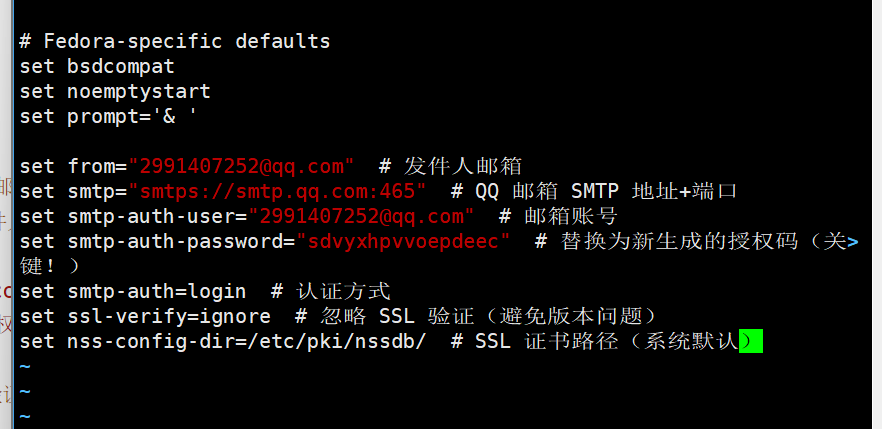

5.2创建邮箱

5.3Keepalived 配置

192.168.223.20 配置（同原文档）

cat > /etc/keepalived/keepalived.conf << 'EOF'
global_defs {
router_id LVS_20 # 全局标识：当前Keepalived节点的唯一名称（自定义，建议含IP/主机名）
}

vrrp_instance VI_1 { # 定义第一个VRRP实例（对应VIP1：192.168.223.100）
state MASTER # 初始状态：MASTER（主节点），但最终由priority决定实际角色
interface ens160 # 绑定的网卡（必须和服务器实际网卡名一致，如ens33/eth0）
virtual_router_id 51 # VRRP组ID（范围1-255）：同一VIP的实例ID必须相同（20和23节点的VI_1都为51）
priority 100 # 优先级（0-255）：数值越高越优先成为Master，20节点VI_1优先级100 > 23节点的90
advert_int 1 # VRRP通告间隔：1秒（节点间每秒发送一次心跳，确认对方存活）
authentication { # 认证配置：防止非法节点加入VRRP组
auth_type PASS # 认证类型：PASS（密码认证，另一种是AH，较少用）
auth_pass 1111 # 认证密码：同一VRRP组（VI_1）的节点密码必须相同（20和23节点都为1111）
}
virtual_ipaddress { # 该实例对应的VIP列表（可配置多个，空格分隔）
192.168.223.100 # 核心：虚拟IP，客户端访问的入口
}
# 状态变化触发的脚本（自定义告警脚本，路径需存在且可执行）
notify_master "/usr/local/bin/keepalived_notify.sh master" # 成为Master时执行
notify_backup "/usr/local/bin/keepalived_notify.sh backup" # 成为Backup时执行
notify_fault "/usr/local/bin/keepalived_notify.sh fault" # 故障（如网卡宕机）时执行
}

vrrp_instance VI_2 { # 定义第二个VRRP实例（对应VIP2：192.168.223.101）
state BACKUP # 初始状态：BACKUP（备节点）
interface ens160 # 绑定同一块网卡（和VI_1一致）
virtual_router_id 52 # VRRP组ID：VI_2的ID为52（和VI_1不同，避免冲突）
priority 90 # 优先级：90 < 23节点VI_2的100，因此23节点是VI_2的Master
advert_int 1 # 心跳间隔：1秒（和VI_1一致即可）
authentication {
auth_type PASS
auth_pass 2222 # VI_2的认证密码（和VI_1不同，也可相同，建议区分）
}
virtual_ipaddress {
192.168.223.101 # 第二个VIP
}
# 状态变化脚本（和VI_1共用同一个脚本，通过参数区分状态）
notify_master "/usr/local/bin/keepalived_notify.sh master"
notify_backup "/usr/local/bin/keepalived_notify.sh backup"
notify_fault "/usr/local/bin/keepalived_notify.sh fault"
}
EOF

192.168.223.23 配置（同原文档）

cat > /etc/keepalived/keepalived.conf << 'EOF'
global_defs {
router_id LVS_23 # 节点唯一标识（和20节点区分，如LVS_23）
}

vrrp_instance VI_1 { # 对应20节点的VI_1（VIP1：100）
state BACKUP # 初始状态：BACKUP（备节点）
interface ens160 # 网卡名必须和20节点一致
virtual_router_id 51 # VRRP组ID：必须和20节点VI_1的51一致，否则无法组成同一组
priority 90 # 优先级：90 < 20节点的100，因此20节点是VI_1的Master
advert_int 1 # 心跳间隔：和20节点一致（1秒）
authentication {
auth_type PASS
auth_pass 1111 # 认证密码：必须和20节点VI_1的1111一致，否则认证失败
}
virtual_ipaddress {
192.168.223.100 # 同一VIP：100（和20节点VI_1一致）
}
# 状态脚本（和20节点路径一致，需确保脚本在23节点也存在）
notify_master "/usr/local/bin/keepalived_notify.sh master"
notify_backup "/usr/local/bin/keepalived_notify.sh backup"
notify_fault "/usr/local/bin/keepalived_notify.sh fault"
}

vrrp_instance VI_2 { # 对应20节点的VI_2（VIP2：101）
state MASTER # 初始状态：MASTER（主节点）
interface ens160
virtual_router_id 52 # VRRP组ID：必须和20节点VI_2的52一致
priority 100 # 优先级：100 > 20节点的90，因此23节点是VI_2的Master
advert_int 1
authentication {
auth_type PASS
auth_pass 2222 # 认证密码：必须和20节点VI_2的2222一致
}
virtual_ipaddress {
192.168.223.101 # 同一VIP：101
}
# 状态脚本
notify_master "/usr/local/bin/keepalived_notify.sh master"
notify_backup "/usr/local/bin/keepalived_notify.sh backup"
notify_fault "/usr/local/bin/keepalived_notify.sh fault"
}
EOF

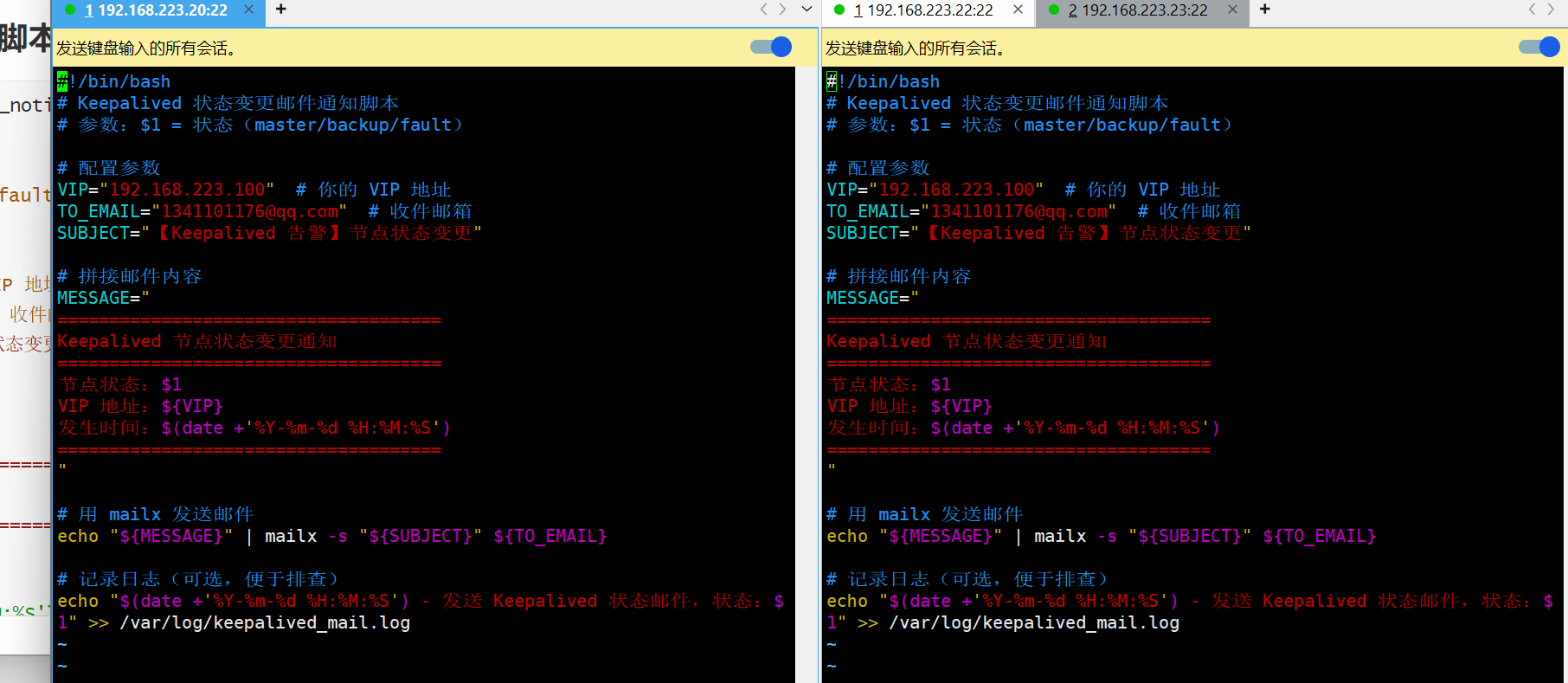

5.4 创建 Keepalived 通知脚本

验证

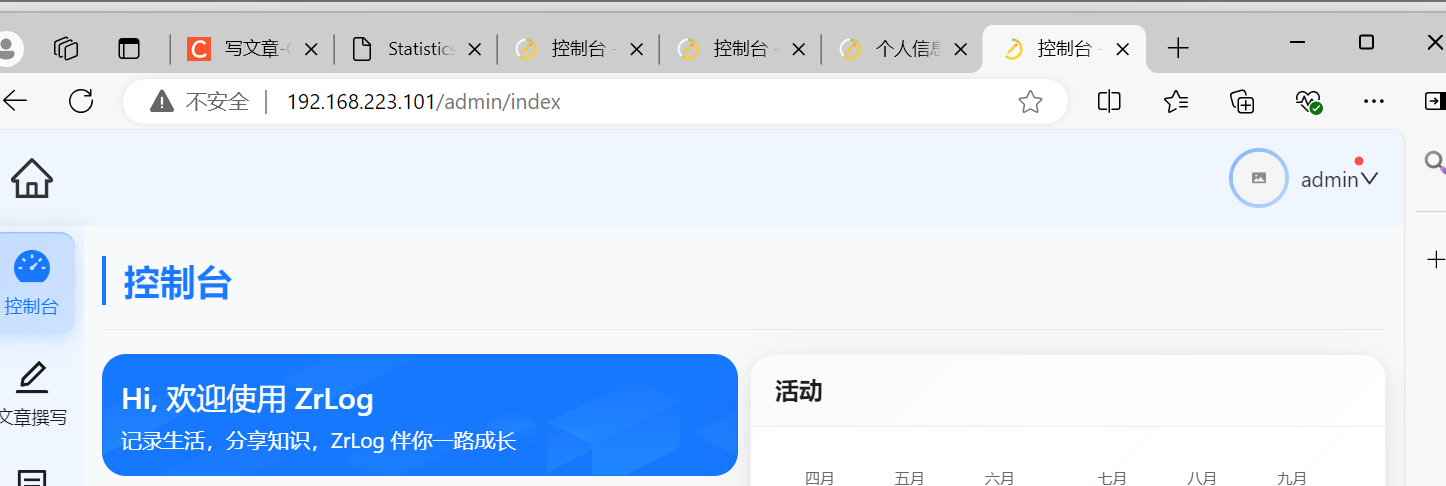

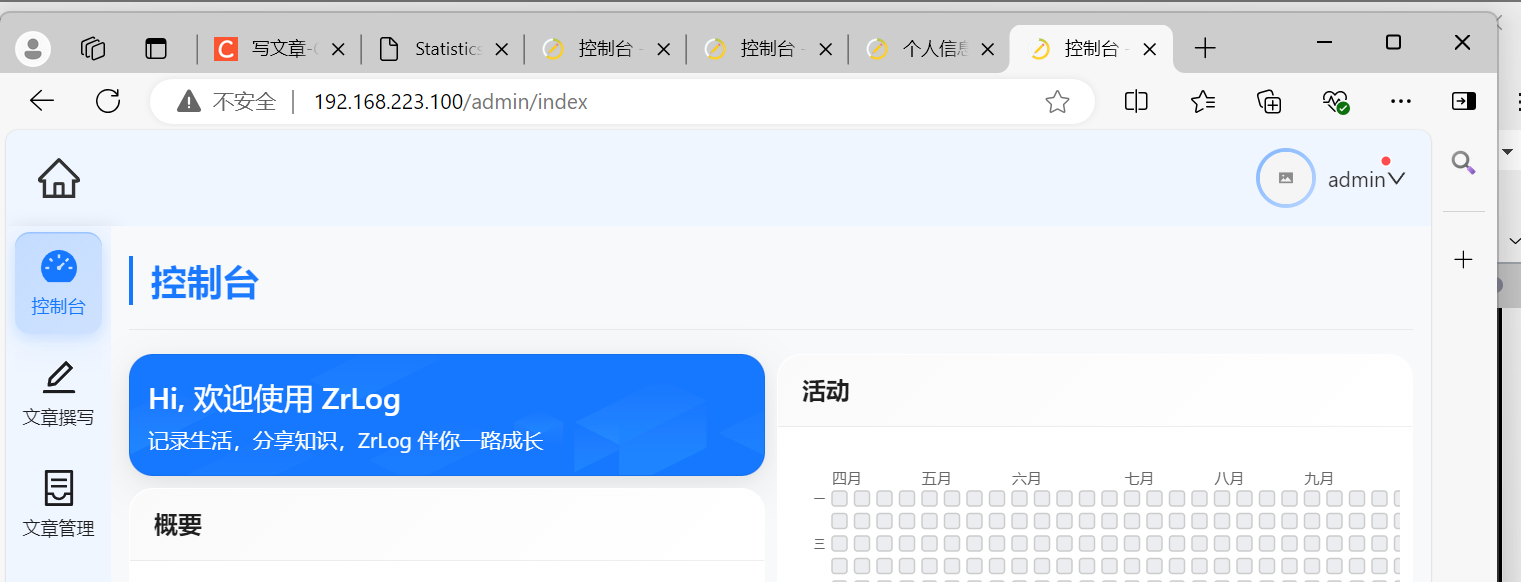

六、验证与访问

6.1 基础验证

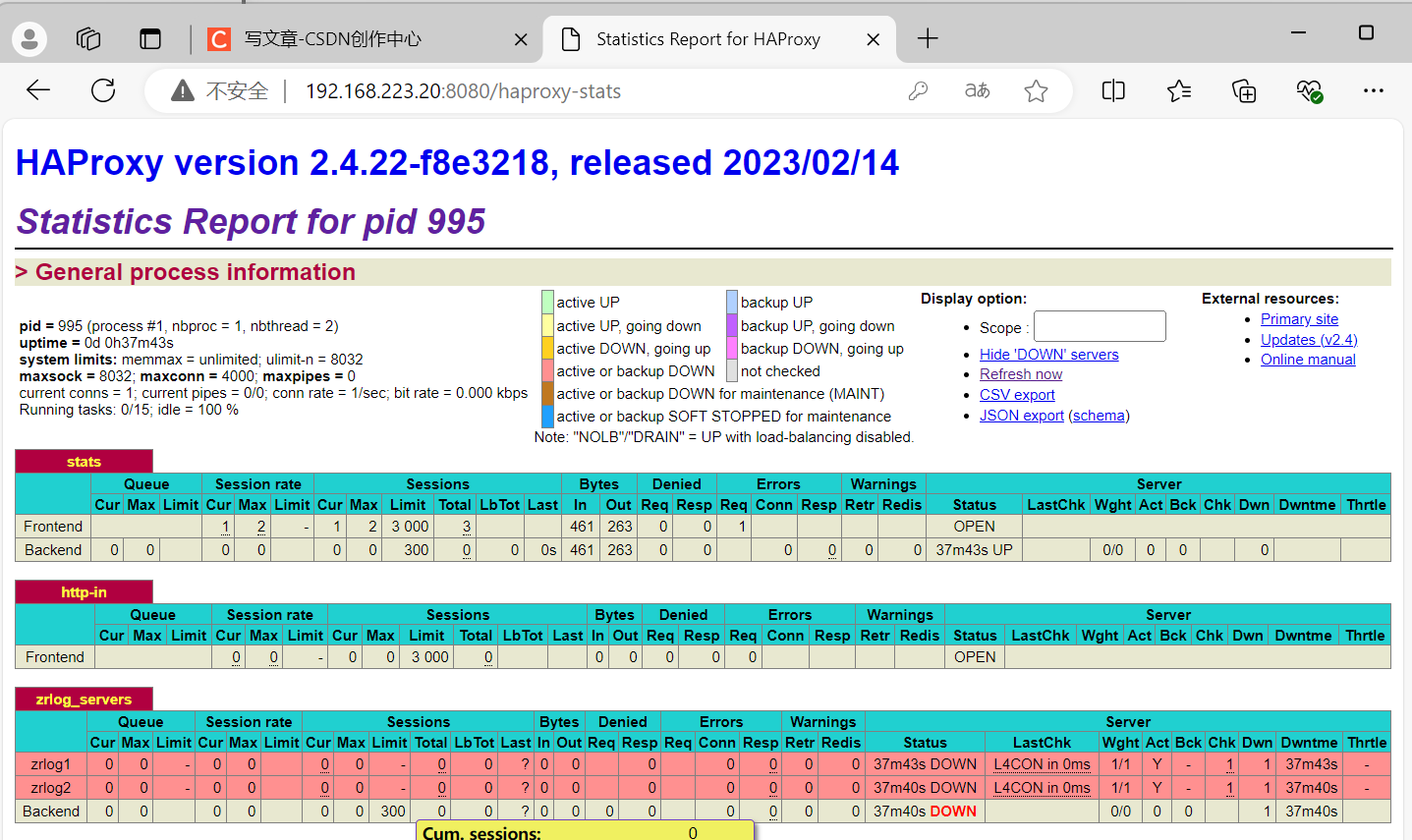

检查HAProxy后端健康状态

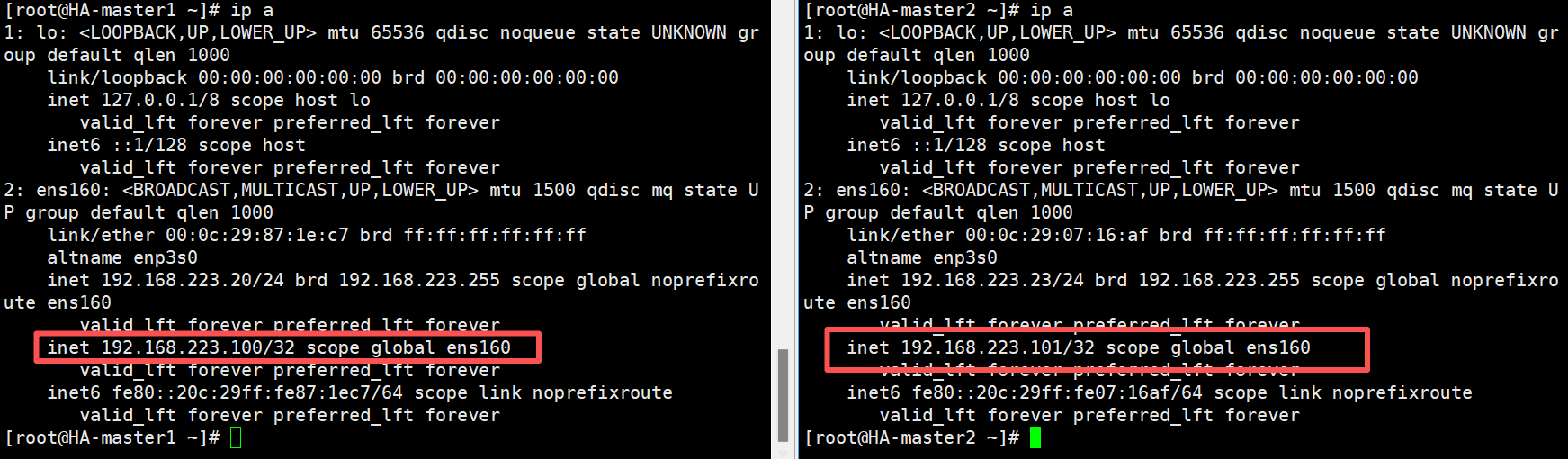

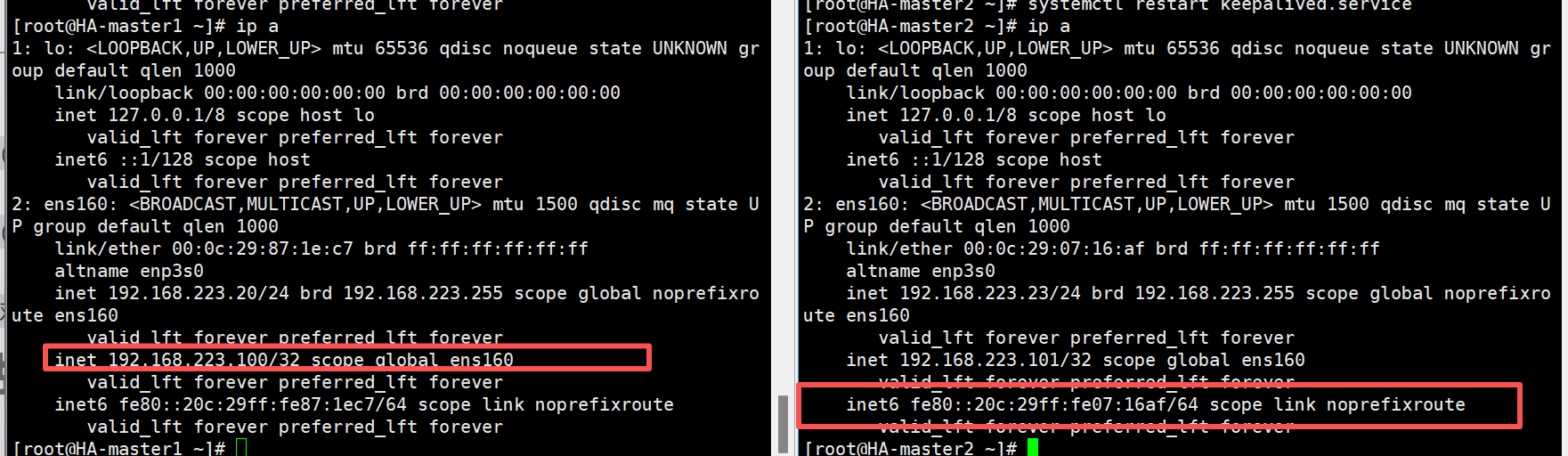

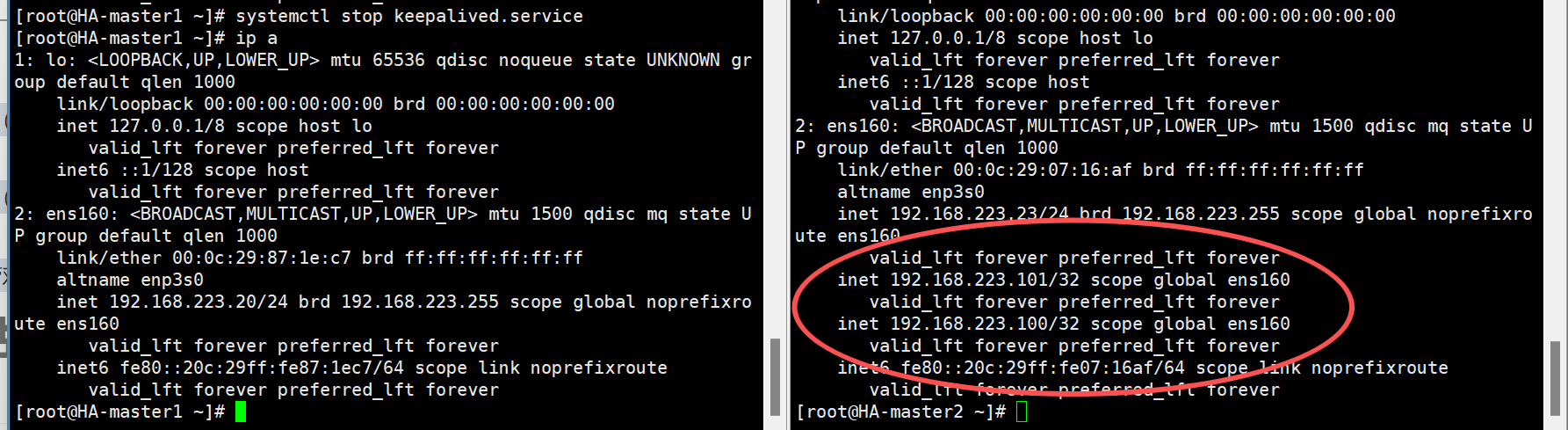

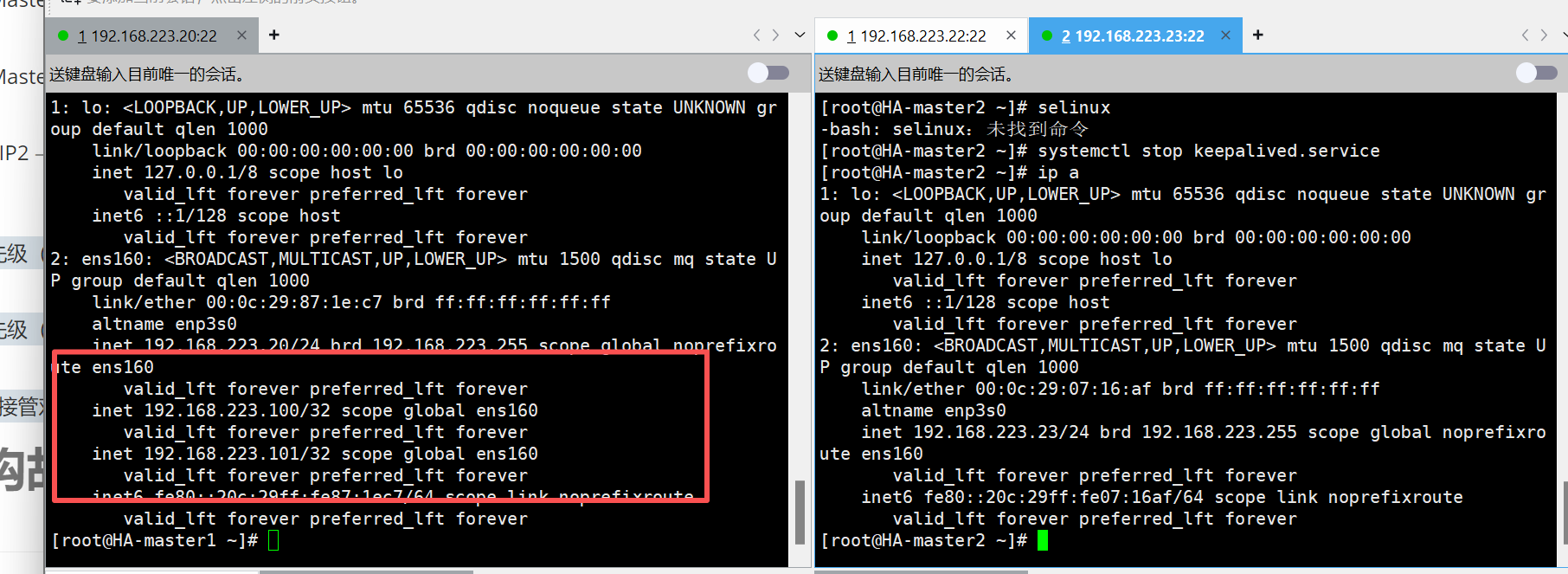

查看HAProxy Master1和HAProxy Master2的ip

正常状态：

20 节点：持有 VIP1（100）（VI_1 Master），不持有 VIP2（101）（VI_2 Backup）；
23 节点：持有 VIP2（101）（VI_2 Master），不持有 VIP1（100）（VI_1 Backup）；
客户端访问 VIP1 → 20 节点，访问 VIP2 → 23 节点，两台服务器同时承载业务

邮件通知是否正常

故障模拟

若 20 节点宕机：23 节点的 VI_1 优先级（90）成为最高，自动接管 VIP1（100），此时 23 节点同时持有 VIP1 和 VIP2；

若 23 节点宕机：20 节点的 VI_2 优先级（90）成为最高，自动接管 VIP2（101），此时 20 节点同时持有两个 VIP；

故障恢复后，优先级高的节点会重新接管对应 VIP（默认抢占模式）

上面所有的配置都来自部署zrlog-HAProxy-Keepalived双主双从

下面部署Prometheus + Grafana

七、部署Prometheus + Grafana过程

7.1 安装 Prometheus（加入一台新机器）

安装基本工具关闭防火墙等安全措施

下载 Prometheus 包

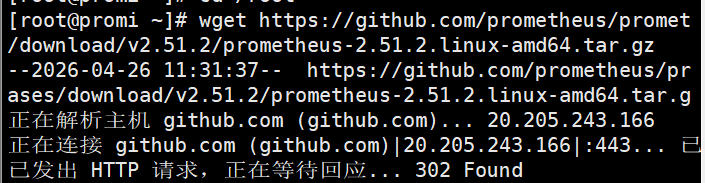

wget https://github.com/prometheus/prometheus/releases/download/v2.51.2/prometheus-2.51.2.linux-amd64.tar.gz

解压

创建配置目录并赋权

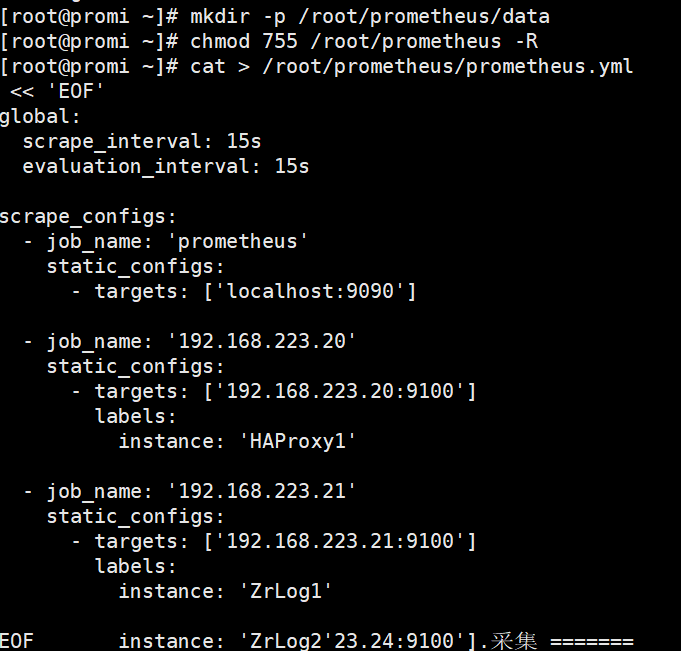

配置 Prometheus（严格保证YAML缩进/语法）

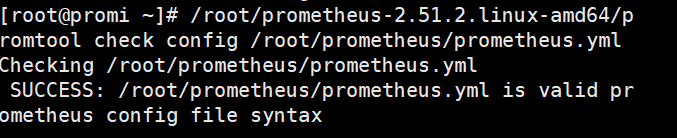

校验

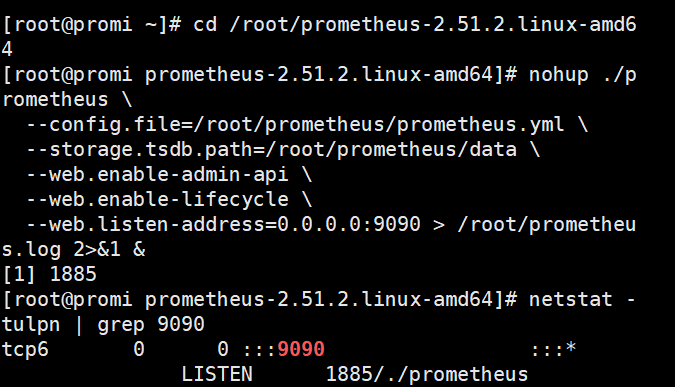

启动 Prometheus（后台运行，绑定所有网卡）并校验

7.2 安装 Grafana（192.168.223.25）

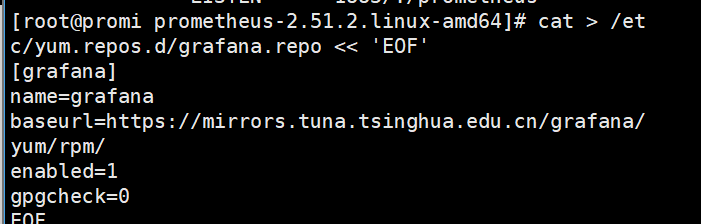

添加 Grafana 官方源（解决包不存在问题）

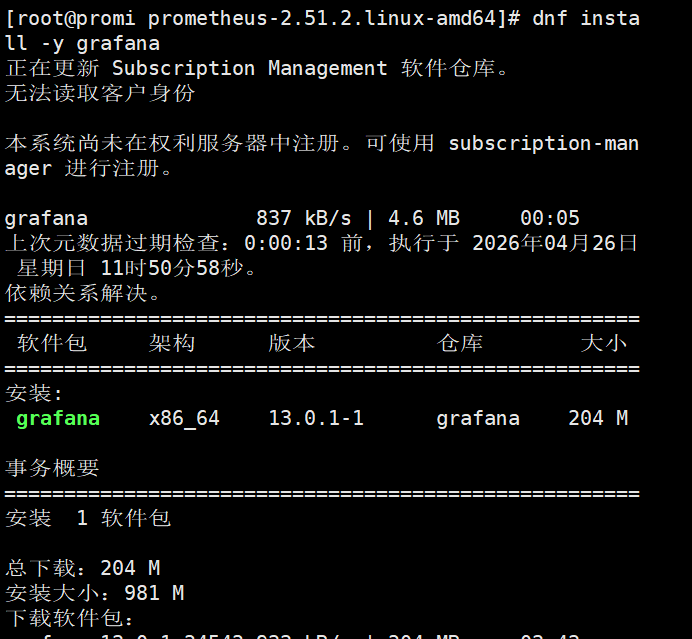

安装 Grafana 及依赖

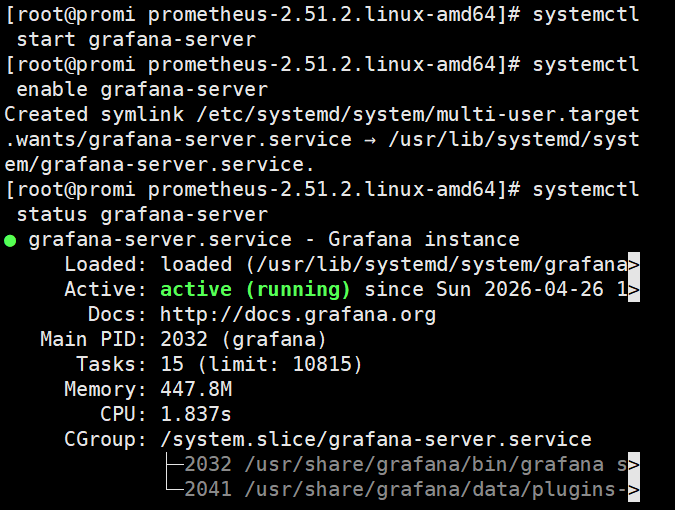

启动并设置开机自启

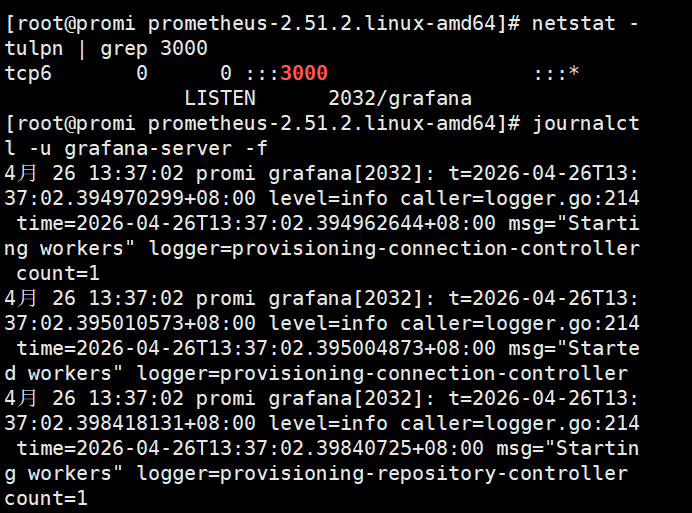

检查端口监听并查看 Grafana 日志（排查启动故障）

7.3 安装 node_exporter（所有被监控节点数据库节点除外）

下载 node_exporter 包

wget https://github.com/prometheus/node_exporter/releases/download/v1.8.0/node_exporter-1.8.0.linux-amd64.tar.gz

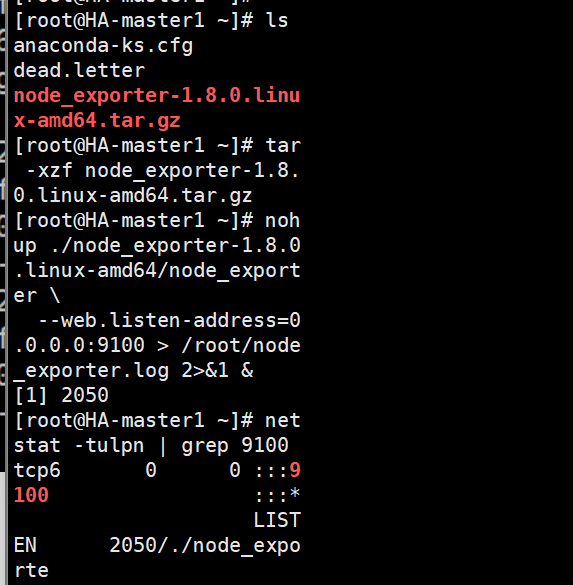

解压启动node_exporter（后台运行，绑定所有网卡）并校验状态

7.4安装 mysqld_exporter（仅数据库服务器 192.168.223.22）

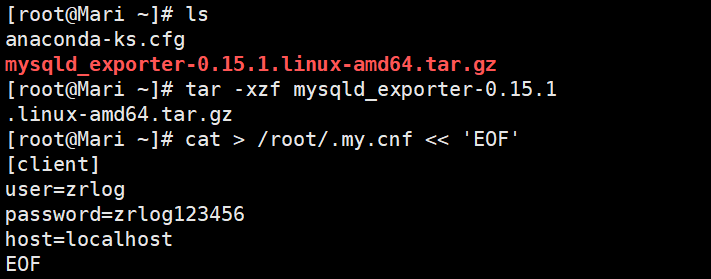

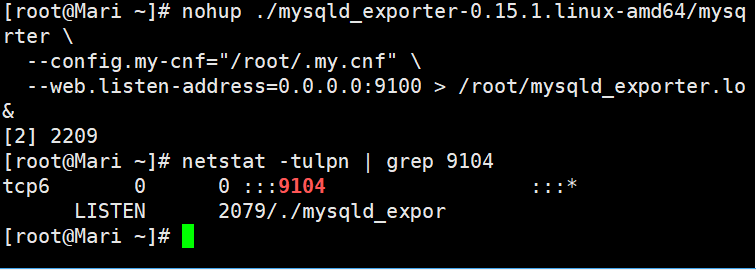

解压并创建认证配置文件（存放MySQL账号）后台启动 mysqld_exporter（默认端口9104）

校验启动

八、Web 页面配置

8.1访问地址

服务	地址	默认账号	注意事项
Prometheus	http://192.168.223.25:9090	无需登录	确保服务器防火墙 / SELinux 已关闭
Grafana	http://192.168.223.25:3000	admin / admin	首次登录强制修改密码

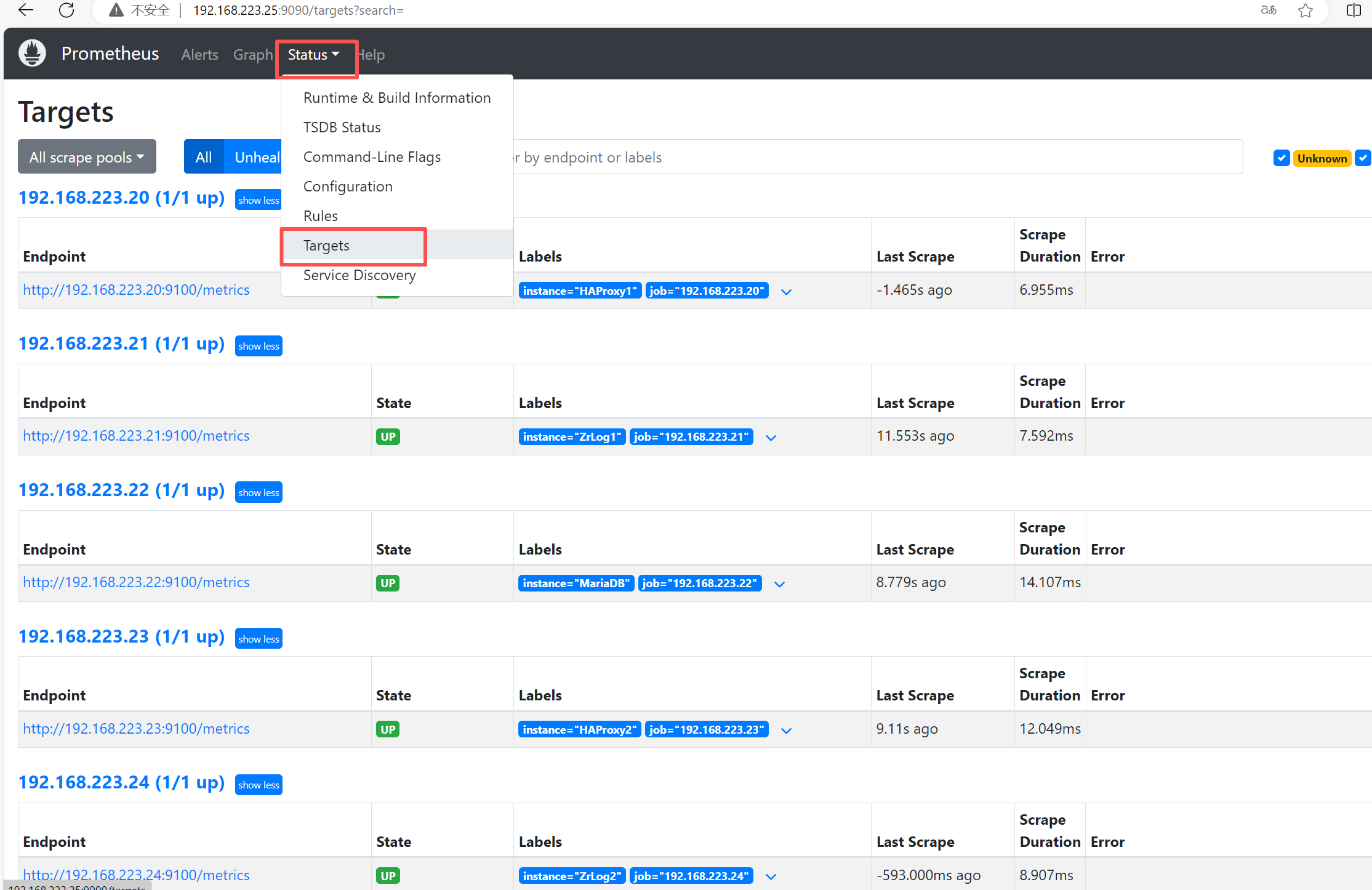

查看Prometheus的节点信息

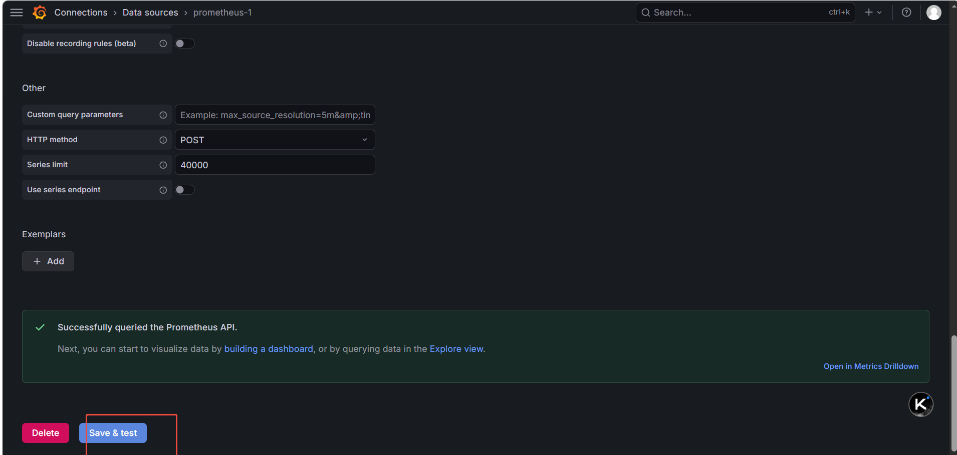

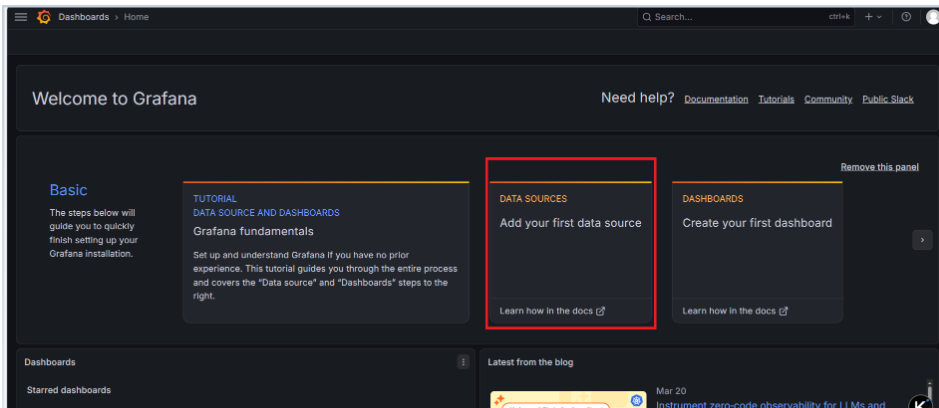

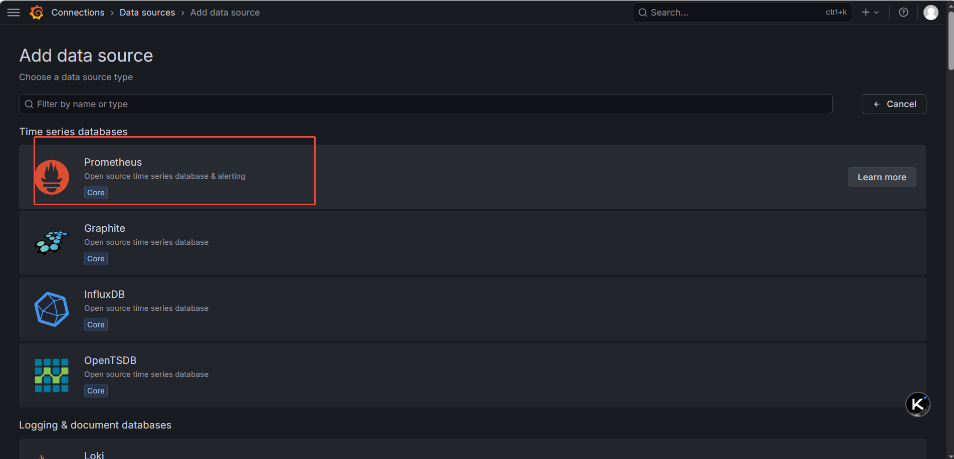

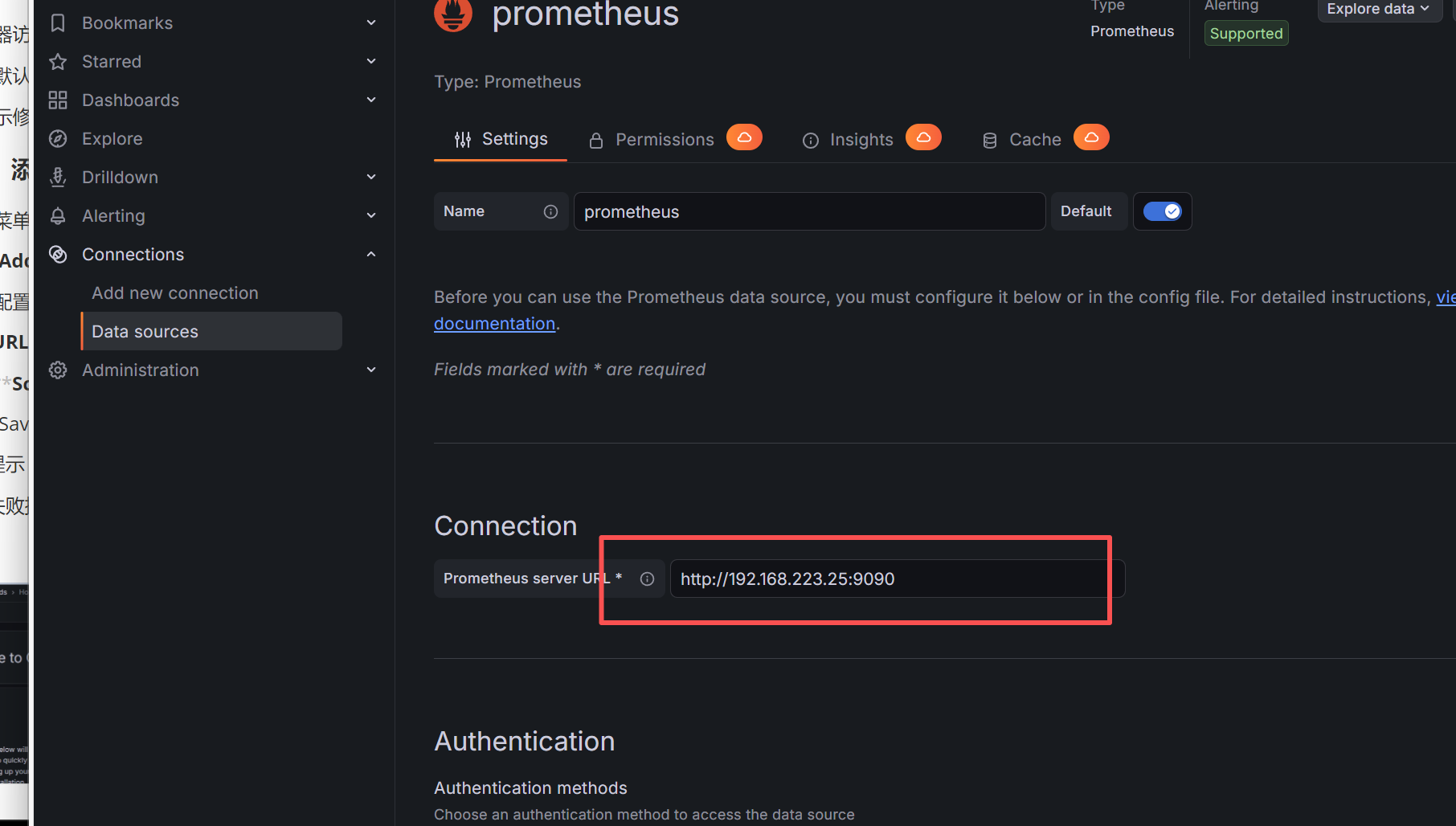

3.2 Grafana 配置步骤

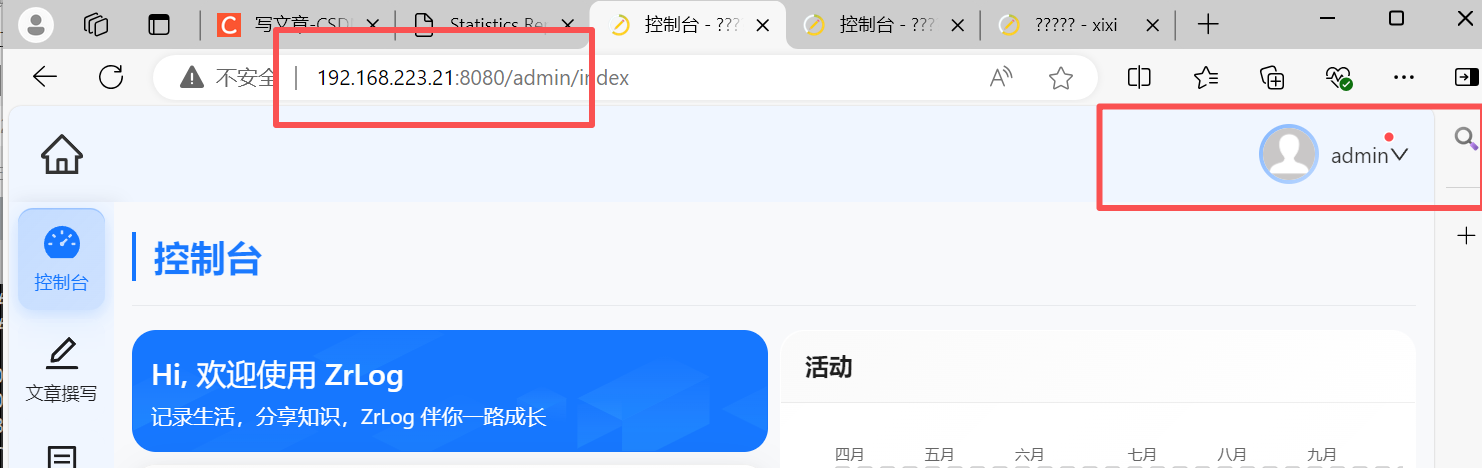

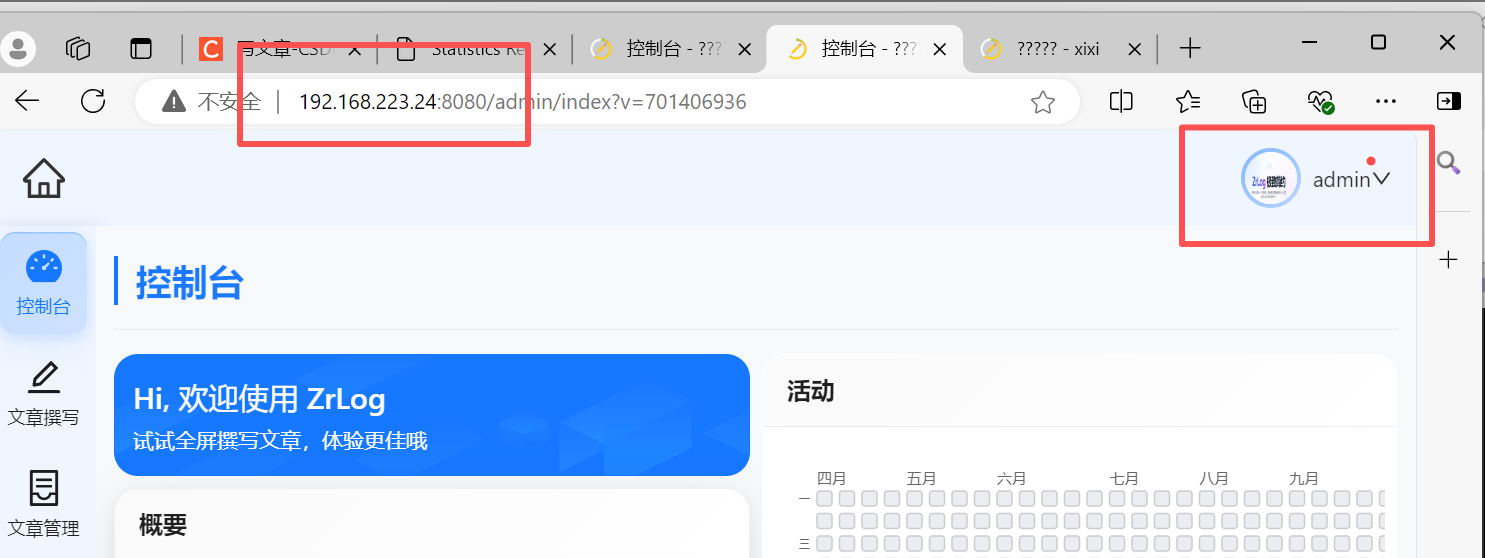

访问地址登录

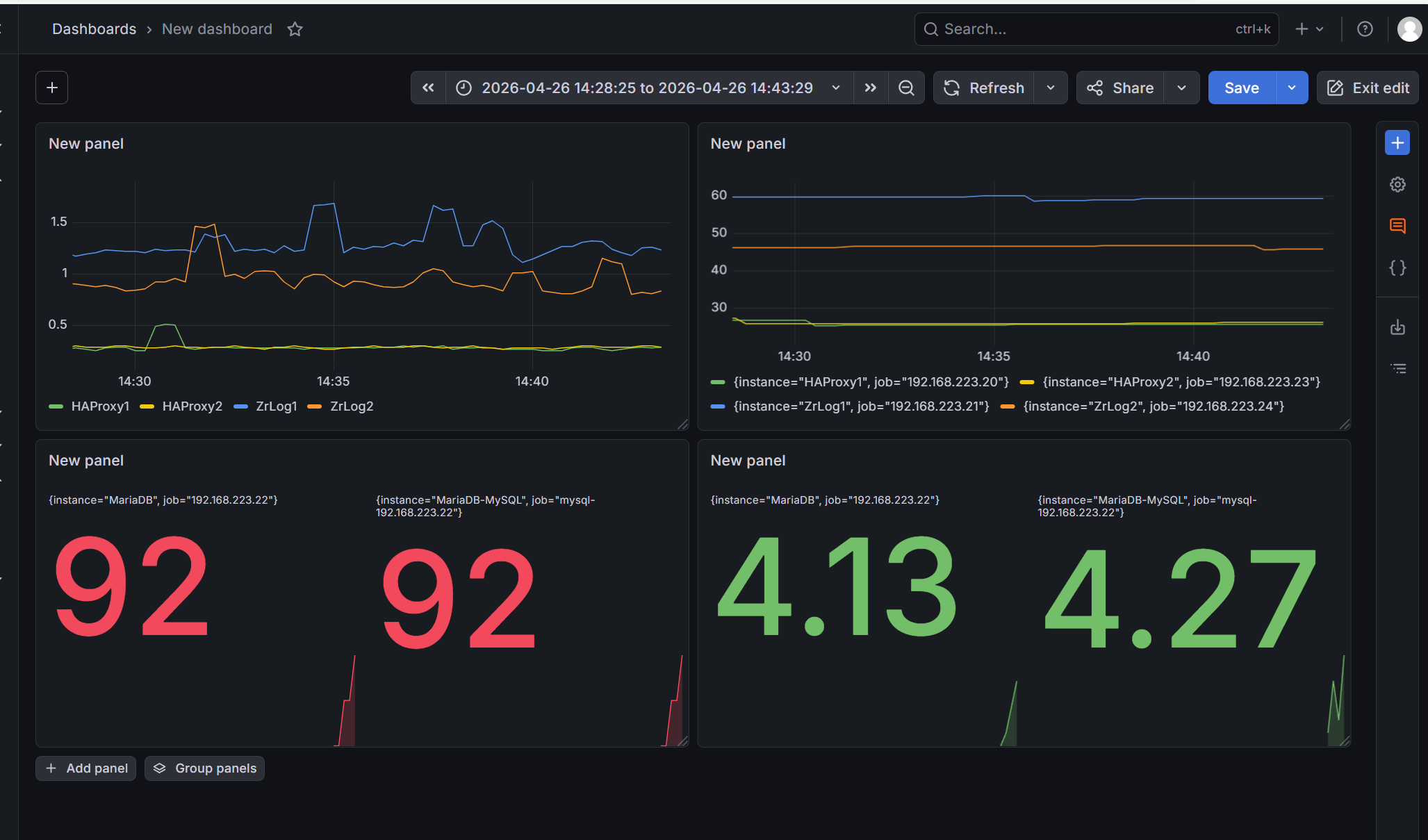

位置	面板标题	PromQL	可视化类型

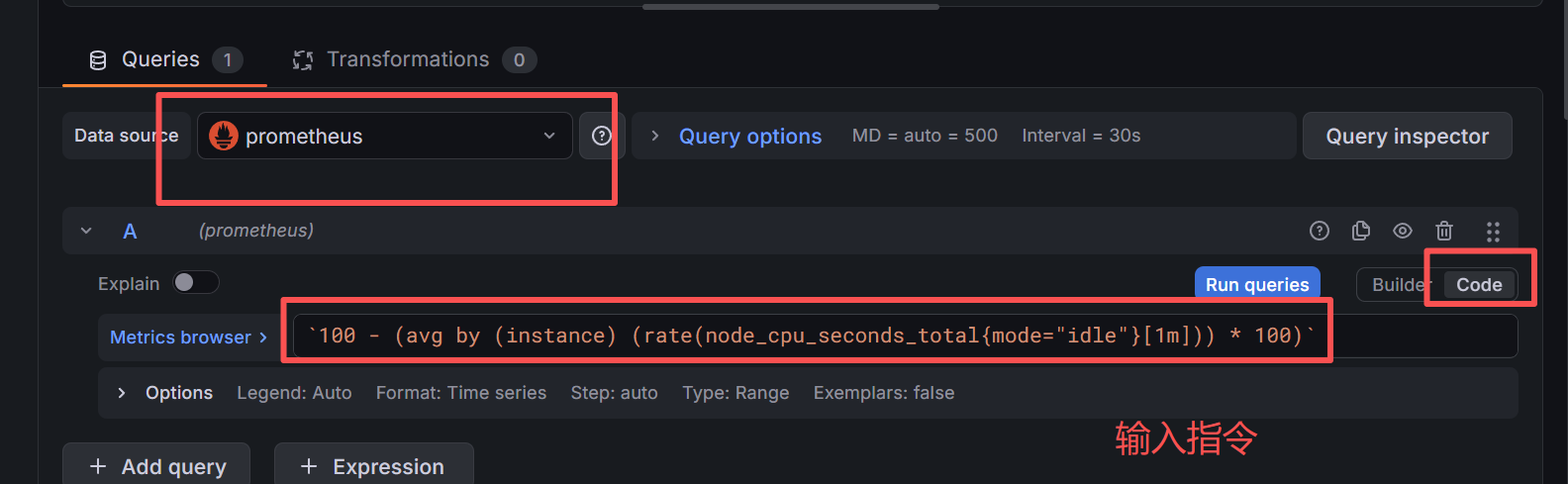

	服务器 CPU 使用率	`100 - (avg by (instance) (rate(node_cpu_seconds_total{mode="idle"}[1m])) * 100)`	Time series
	服务器内存使用率	`100 - (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes * 100)`	Time series
	MySQL 当前连接数	`mysql_global_status_threads_connected`	Stat（大数字）
	MySQL QPS	`irate(mysql_global_status_queries[5m])`	Time series
