PCA9548 是一种 I2C 总线多路复用器/扩展器，主要解决以下实际需求：
1.扩展 I2C 总线数量

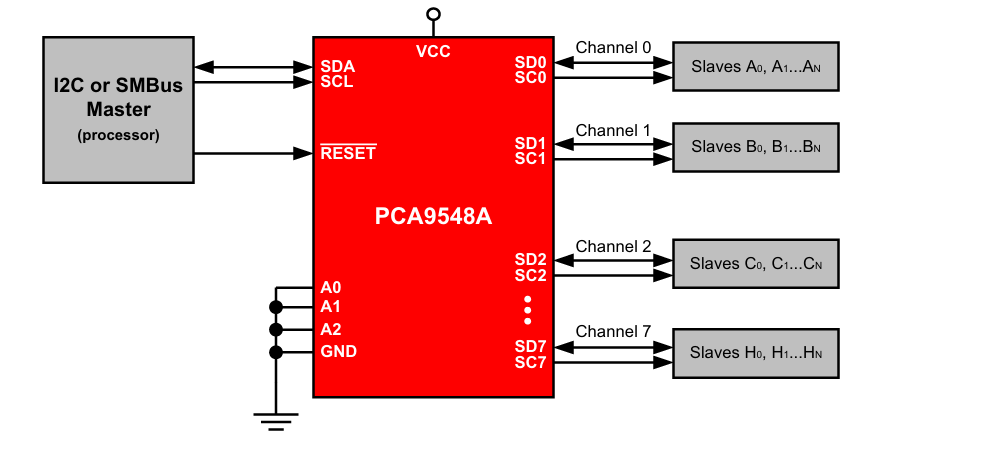

一个 I2C 主控制器通常只能挂载有限数量的从设备（受限于地址冲突和总线电容）。PCA9548 可将 1 路上行 I2C 扩展为 8 路下行通道，每个通道可独立挂载多个设备，从而大幅增加系统可连接的 I2C 设备数量。

2.避免地址冲突
当多个相同型号的 I2C 设备（如多个温度传感器、ADC 等）使用相同从地址时，无法直接挂在同一总线上。通过 PCA9548 的不同通道隔离，每个通道上的设备地址可以相同，互不干扰。

3.支持不同电压电平的总线通信
PCA9548 的 VDD 引脚可限制通门电压，允许上行总线与下行各通道使用不同的工作电压（如 1.8V、2.5V、3.3V、5V）。这使得不同电压域的 I2C 器件可以直接通信，无需额外电平转换电路。

4.提高系统可靠性
通过硬件复位引脚（RESET）可将 PCA9548 恢复至默认断开状态，切断所有下行通道，便于故障恢复或系统初始化。
每个通道独立控制，可隔离故障设备，避免单个设备故障影响整个总线。
简化 PCB 布局与信号完整性
将多个设备分散到不同通道，可降低单条总线的电容负载，改善信号质量，尤其适用于长距离或高噪声环境。

典型应用场景：
服务器主板（监控多个温度/电压传感器）
多传感器数据采集系统
多摄像头/显示器 EDID 通道切换
工业控制中多模块 I2C 总线管理
总之，PCA9548 的核心价值在于以低成本、小封装解决 I2C 总线地址冲突、电平兼容和扩展性问题，是复杂 I2C 系统设计中不可或缺的组件。

在 Linux 下使用 i2c-tools 工具可以访问 PCA9548 多路复用器的多个通道，核心思路是：先向 PCA9548 的控制寄存器写入通道选择值，然后对该通道下的下游设备进行读写。下面分步骤说明。

PCA9548 的控制寄存器是一个 8 位寄存器，每一位对应一个通道（bit0=通道0，bit1=通道1，…，bit7=通道7）。写入 0x01 表示选中通道0，写入 0x02 表示选中通道1，写入 0x03 表示同时选中通道0和1（允许地址不冲突时）。

使用 i2cset 命令写入控制字节：

bash

1.切换到通道0（假设PCA9548地址为0x70，总线为1）

i2cset -y 1 0x74 0x01

• y：自动确认（跳过交互提示）。
• 1：总线编号。
• 0x74：PCA9548 的 I2C 地址（可通过电阻配置成70|71|72|73|74|75|76|77）。
• 0x01：要写入的值（选择通道0）。
  切换到其他通道只需改变最后一个值，例如：
• 通道1：i2cset -y 1 0x74 0x02
• 通道7：i2cset -y 1 0x74 0x80
• 同时选择通道0和1：i2cset -y 1 0x74 0x03

2. PCA9548 的地址可能显示为 UU（被内核驱动占用i2c-mux-pca954x.c）

• 现象：i2cdetect -y 1 输出中，PCA9548 的地址（常见 0x70~0x77）显示为 UU，而不是数字或 --。
• 原因：系统已加载 pca954x 内核驱动，并自动接管了 PCA9548。驱动在初始化时可能默认打开了通道0（或根据设备树配置打开了特定通道），因此下游设备出现在物理总线上，而 PCA9548 本身不再响应普通用户态扫描（驱动占用）。
• UU = 该地址已被内核驱动占用（kernel driver bound），说明 i2c-mux-pca954x 驱动已自动加载并接管了 PCA9548，内核驱动工作正常。优先使用虚拟子总线方案，只有在必须手动控制寄存器时才考虑解绑驱动。
• 解除驱动绑定（1-0074 = i2c总线1上地址0x74）echo "1-0074" | sudo tee /sys/bus/i2c/drivers/pca954x/unbind

3. 为什么能看到下游设备？

• 情况A：驱动已加载并打开了通道0 → 下游设备自然可见。
• 情况B：PCA9548 处于复位状态（RESET 低电平）时，所有通道默认关闭，下游设备不应可见。如果仍然可见，可能是下游设备直接连接到了主总线（PCB 设计错误），或者 PCA9548 被旁路（某些模块可能带有直通模式，但标准 PCA9548 无此功能）。
• 情况C：之前手动通过 i2cset 切换过通道，且未关闭，导致通道保持开启。重启系统或复位 PCA9548 可恢复默认状态。

4.注意事项

• 不要混淆 UU 与数字地址：UU 表示设备已被内核驱动使用，并非“未检测到”。这是正常现象，说明驱动已正确识别 PCA9548。
• 驱动自动管理时，不要手动使用 i2cset 切换通道：手动操作可能与驱动状态冲突，导致不可预期行为。
• 检查设备树配置：如果系统使用设备树，确保 pca954x 节点配置正确（如 i2c-mux-idle-disconnect 属性），避免通道间干扰。

5、驱动已自动管理通道切换，直接用虚拟子总线编号操作即可，无需手动切换：

# 查找各通道对应的虚拟总线号
i2cdetect -l
# i2c-1   主总线（PCA9548 在此，显示UU）
# i2c-4   i2c-mux-pca954x ch0  ← 通道0
# i2c-5   i2c-mux-pca954x ch1  ← 通道1
# i2c-6   i2c-mux-pca954x ch2  ← 通道2
# ...

# 直接扫描通道0的设备（内核自动切换复用器）
i2cdetect -y 4    # 通道0

# 读取通道0下地址0x48设备的寄存器0x00
i2cget -y 4 0x48 0x00

# 读取通道2下地址0x40设备
i2cget -y 6 0x40 0x00
