最核心的四大工具箱。

---

1 DebugFS

/sys/kernel/debug/ (DebugFS)

这是内核调试的“核武器库”。如果系统没挂，大部分问题都能在这里找到端倪。使用这个需要首先内核编译的时候支持，打开CONFIG_DEBUG_FS=y，挂载mount -t debugfs none /sys/kernel/debug。

下面的内容如下：

领域	关键路径 (全路径)	用途
引脚控制	/sys/kernel/debug/pinctrl/[pinctrl-dev]/pinconf-pins	查看物理引脚的上下拉、电压、驱动能力
引脚复用	/sys/kernel/debug/pinctrl/[pinctrl-dev]/pinmux-pins	确认引脚是被配置成了 GPIO、I2C 还是 SPI
时钟树	/sys/kernel/debug/clk/clk_summary	确认时钟是否开启、频率是否达标、父时钟是否正确
电源调节	/sys/kernel/debug/regulator/regulator_summary	检查各路 LDO/Buck 的输出电压和状态
中断监控	/proc/interrupts	观察硬件中断是否产生（Count 计数是否跳变）
休眠阻碍	/sys/kernel/debug/wakeup_sources	看看哪个驱动持锁不放，导致系统进不了休眠
设备树	/proc/device-tree/	运行时核对 dts 修改是否真的在内核中生效了

具体的一些用法：

• Pinctrl（引脚复用检查）

  • 路径：/sys/kernel/debug/pinctrl/

  • 用法：cat pinconf-pins 查看引脚电压、上下拉属性；cat pinmux-pins 确认引脚是否被配置为你需要的 I2C/SPI 功能。

• Clock（时钟树检查）

  • 路径：/sys/kernel/debug/clk/clk_summary

  • 用法：cat clk_summary。看时钟是否开启（enable_count）、频率（rate）是否对。在高通 8550 这种平台上，检查是否因为父时钟没开导致外设不工作。

• Regulator（电源管理）

  • 路径：/sys/kernel/debug/regulator/regulator_summary

  • 用法：确认各级电源 LDO/Buck 的输出电压、负载状态。

• Wakeup Sources（唤醒源）

  • 路径：/sys/kernel/debug/wakeup_sources

  • 用法：排查为什么休眠进不去。看哪个驱动（如 Wi-Fi 或传感器）一直持有 active 锁。

---

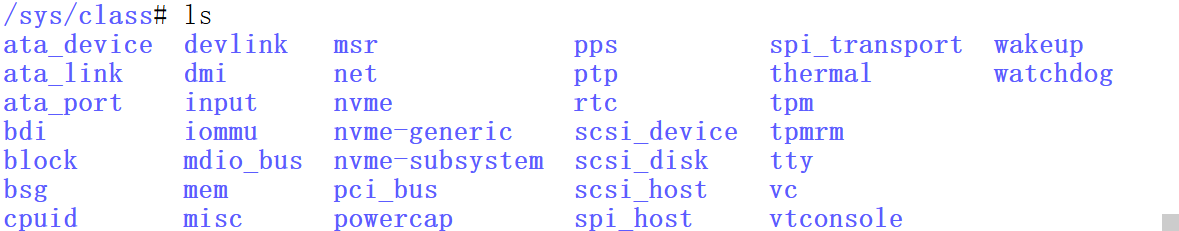

2  /sys/class/ (设备类属性)

这里是查看特定硬件运行状态最快的地方，内容如下：

常用的内容：

领域	核心 Class 路径	验证命令	预期证据 (根因收敛标准)
IO控制	gpio/	echo out > direction	引脚物理电压随 value 同步变化
能效	power_supply/	cat current_now	休眠后电流降至目标 mA (如 15mA)
显示	backlight/	echo 255 > brightness	PWM 占空比达到 100% 且背光最亮
稳定性	leds/	echo heartbeat > trigger	即使串口无输出，灯闪烁代表内核存活
热控	thermal/	cat temp	温度超过阈值时，cpufreq 节点频率下降

• GPIO（手动拉高/拉低引脚）

  • 路径：/sys/class/gpio/

  • 用法：

    Bash

    echo 123 > export        # 导出 GPIO123
    echo out > direction     # 设为输出
    echo 1 > value           # 强制拉高（用来验证硬件连通性）


• Thermal（热管理）

  • 路径：/sys/class/thermal/

  • 用法：cat thermal_zone*/temp 监控各模块温度，排查是否因为过热导致的降频或重启。

• Power Supply（电池与供电）

  • 路径：/sys/class/power_supply/

  • 用法：查看充电电流、电压及电池状态。对于 AI 眼镜这类设备，功耗调优必看。

---

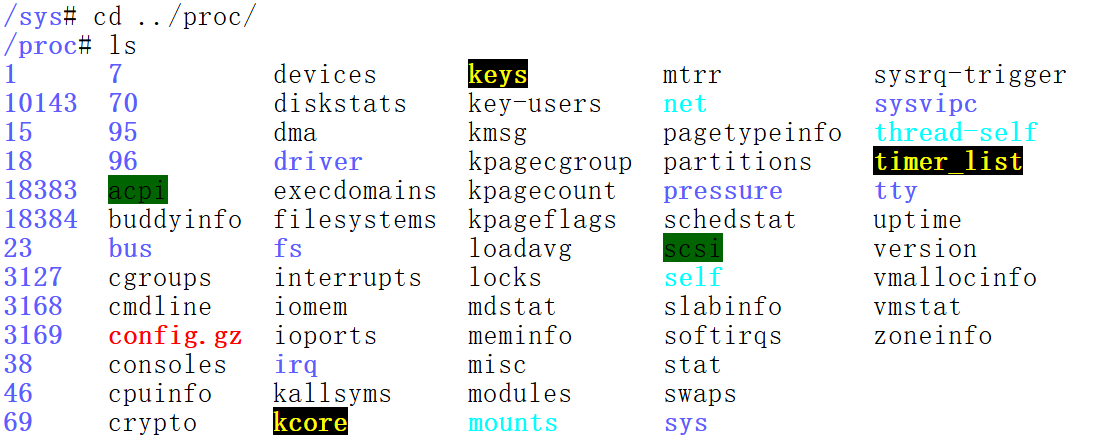

3  /proc/ (进程与内核状态)

虽然 /sys 逐渐取代了 /proc 的部分功能，但有些经典节点依然无可替代。内容如下：

• Interrupts（中断分布）

  • 路径：/proc/interrupts

  • 用法：watch -n 1 cat /proc/interrupts。确认中断是否有增加（Count 是否变化）。如果外设不动且中断计数一直为 0，说明信号没进 CPU。

• Device Tree（运行时设备树）

  • 路径：/proc/device-tree/

  • 用法：实时验证 Bootloader 传给内核的 DTB 是否包含你的修改。

• I/O Memory（内存映射）

  • 路径：/proc/iomem

  • 用法：确认寄存器基地址映射是否重叠。

---

4  特殊调试接口 (Magic Portals)

• SysRq (魔术键)

  • 路径：/proc/sysrq-trigger

  • 用法：

    • echo t > /proc/sysrq-trigger：打印当前所有任务的堆栈（查死锁）。

    • echo m > /proc/sysrq-trigger：打印当前内存快照。

    • echo c > /proc/sysrq-trigger：立即触发 Crash Dump（导出内存镜像）。

• Dynamic Debug (动态打印)

  • 路径：/sys/kernel/debug/dynamic_debug/control

  • 用法：这是高级技巧。不需要重新编译内核，就能开启某个驱动的 pr_debug：

    Bash

    echo 'file your_driver.c +p' > control


---

5 实战篇

用的时候一般关注如下：

优先级	调试环节	核心路径	工具/节点	证据标准
P0	基础带板	DebugFS	clk_summary, pinconf-pins	硬件资源配置与 Datasheet 100% 吻合
P0	通信验证	ProcFS	/proc/interrupts	硬件操作后，中断计数 (IRQ Count) 必须增加
P1	系统假死	SysRq	echo t (Show Tasks)	找到处于阻塞态的函数调用栈 (Backtrace)
P1	功耗调优	SysFS	/sys/class/power_supply	休眠后静态电流降至目标阈值

如果是点外设，比如camera，audio，screen。重点关注：

维度	检查项	证据标准	常用“救命”节点
Power	电源轨电压	符合 Datasheet 误差范围内	/sys/kernel/debug/regulator/...
Clock	时钟源与频率	频率稳定，Enable Count > 0	/sys/kernel/debug/clk/clk_summary
Bus	I2C / SPI 通讯	能够正确读回 Chip ID	i2cdetect -y [bus_num]
Signal	MIPI / I2S 中断	硬件动作后 IRQ 计数持续跳变	/proc/interrupts
Integrity	数据完整性	无 Overrun / Underrun 报错	`dmesg
