23.【Verilog】Verilog 文件操作
Verilog提供了丰富的文件操作系统任务，主要包括文件打开/关闭、读写操作、字符串处理、定位和存储器加载等功能。文件打开使用$fopen指定读写模式，关闭用$fclose。写入任务如$fdisplay和$fwrite支持格式化输出到文件，而$swrite和$sformat用于字符串处理。读取操作包括字符级($fgetc)、行级($fgets)和格式化读取($fscanf)。文件定位通过$fsee
·
第一步：分析与整理Verilog 文件操作
1. 概述
Verilog 提供大量文件操作的系统任务。常用类别：
- 文件开/闭：
$fopen,$fclose,$ferror - 文件写入：
$fdisplay,$fwrite,$fstrobe,$fmonitor - 字符串写入：
$sformat,$swrite - 文件读取：
$fgetc,$fgets,$fscanf,$fread - 文件定位：
$fseek,$ftell,$feof,$frewind - 存储器加载：
$readmemh,$readmemb
使用注意事项：需根据文件性质和变量类型选择合适的任务，避免字符串与多进制类型混淆。
2. 文件打开与关闭
| 系统任务 | 调用格式 | 描述 |
|---|---|---|
| 文件打开 | fd = $fopen("fname", mode); |
返回32位文件描述符（非零表示成功，零表示失败）；mode指定打开方式（见下表） |
| 文件关闭 | $fclose(fd); |
关闭已打开的文件 |
| 文件错误 | err = $ferror(fd, str); |
正常时err=0, str=0；错误时err非零，str返回错误信息（建议str位宽640位） |

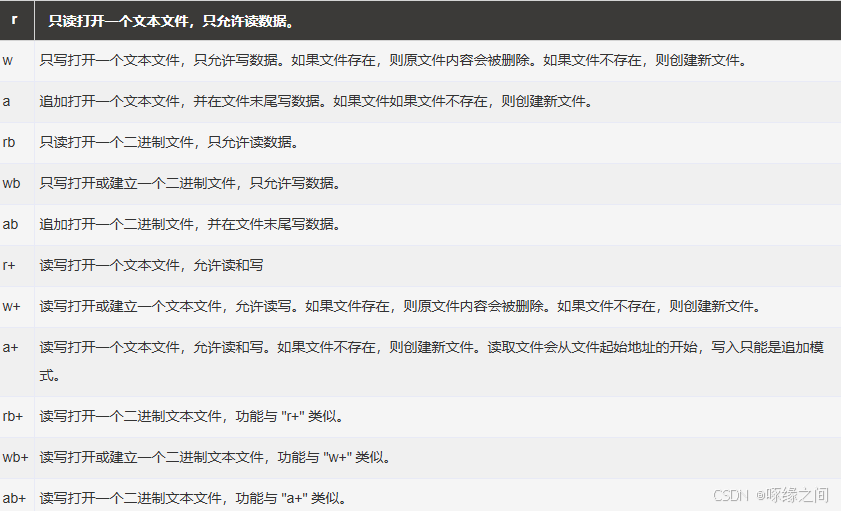

mode 类型（文本/二进制，读写追加）：
"r"只读文本；"w"只写文本（覆盖）；"a"追加文本"rb","wb","ab"对应二进制"r+","w+","a+"可读写；"rb+","wb+","ab+"二进制可读写
示例：
integer fd1, fd2;
reg [320:0] str;
initial begin
fd1 = $fopen("./DATA_RD.HEX", "r"); // 存在文件
$ferror(fd1, str); // 检查
$display("fd1=%h, error=%h, info=%s", fd1, err, str);
$fclose(fd1);
fd2 = $fopen("noexist.hex", "r"); // 不存在 -> fd2=0
$fclose(fd2);
end
3. 文件写入
对应显示任务的文件版本，多一个文件描述符参数：
| 任务 | 特点 |
|---|---|
$fdisplay(fd, args) |
自动换行 |
$fwrite(fd, args) |
不自动换行 |
$fstrobe(fd, args) |
选通写（同一时间步最后执行） |
$fmonitor(fd, args) |
监测写（变量变化时自动写） |
同样有 $fdisplayb, $fdisplayh, $fdisplayo 等格式变种。
示例（追加模式）：
fd = $fopen("DATA_RD.HEX", "a+");
$fdisplay(fd, "New data1: %h", fd);
$fdisplay(fd, "New data2: %h", str);
$fclose(fd);
4. 字符串写入
向字符串变量（reg）写数据。
| 任务 | 格式 | 说明 |
|---|---|---|
$swrite(reg, list_of_args) |
顺序写，可多个字符串直接拼接 | 不自动换行，需手动加\n |
len = $sformat(reg, format_str, args) |
按format_str格式化写入，返回字符串长度 |
第二个参数必须为字符串格式，不能省略 |
注意事项：
$swrite写含变量的字符串时，建议指定格式（如%s %d），否则结果不可预测。$swrite可以一次写多个不包含变量的字符串，而$sformat只能接受一个格式字符串。$sformat的第二个参数可以是字符串寄存器，但要求存储的是正常字符串。
示例：
reg [299:0] str_swrite, str_sformat;
reg [63:0] str_buf = "runoob!";
integer age = 9;
$swrite(str_swrite, "%s age is %d", str_buf, age); // 正确
$sformat(str_sformat, "I have learnt in %s", str_buf);
len = $sformat(str_sformat, "for 4 years!"); // 不包含变量，可省略第三个参数

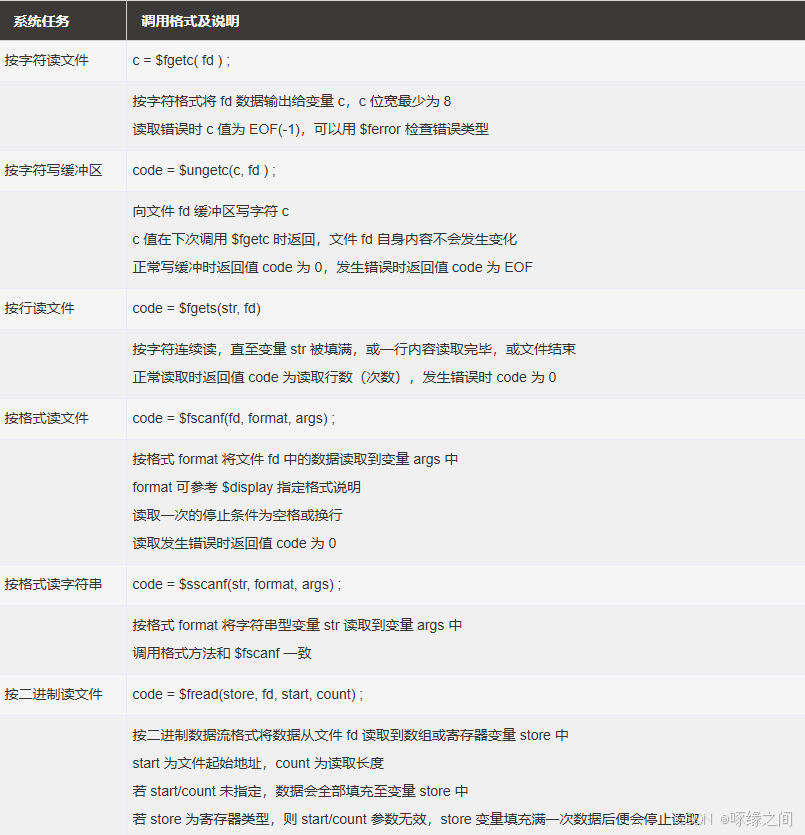

5. 文件读取
5.1 按字符读/写缓冲区
c = $fgetc(fd);读一个字符（8位），错误返回 EOF(-1)code = $ungetc(c, fd);向文件缓冲区压入一个字符（FILO），文件内容不变，正常返回0，错误返回EOF
5.2 按行读
code = $fgets(str, fd);读取一行（包括换行符）到str，直到str填满或行结束或文件结束。返回读取行数（正常为1），错误为0。
5.3 按格式读文件/字符串
code = $fscanf(fd, format, args);从文件按格式读取（如%h,%d,%s），一次读取直至空格或换行。code = $sscanf(str, format, args);从字符串变量按格式读取。
注意：$fscanf 读取十六进制数时，文件内容应为十六进制文本，不是二进制。$sscanf 的源变量必须是字符串类型，否则需要先用 $sformat 转换。
5.4 按二进制读文件
code = $fread(store, fd, start, count);以二进制数据流格式读取，将数据存入数组或寄存器store。start：起始位置（字节偏移）count：读取字节数（若未指定则填充整个store）- 若
store是寄存器变量，start/count无效，会填充寄存器直到满或文件结束。 - 返回实际读取的字节数。
6. 文件定位
| 任务 | 说明 |
|---|---|
pos = $ftell(fd); |
返回当前文件位置（字节偏移，从0开始） |
code = $fseek(fd, offset, type); |
移动文件指针：type=0绝对偏移，type=1相对当前位置，type=2相对文件尾（负值倒退） |
code = $rewind(fd); |
等价于 $fseek(fd, 0, 0); |
code = $feof(fd); |
检测是否文件尾（到达文件尾返回1，否则0） |
注意：$feof 对于最后一行换行符后的空行仍可能返回0，因为文件尚未真正结束，需要谨慎处理。
7. 加载存储器
$readmemh("fname", mem, start_addr, finish_addr);从文本文件读取十六进制数据填充存储器数组。$readmemb类似，读取二进制数据。- 文件内容可以包含注释（
//），数据之间用空白符分隔。
第二步：费曼教学法 – 通俗讲解 Verilog 文件操作
文件操作就是在仿真中读写外部文件，用于加载测试数据、保存结果、记录日志。这就像你去图书馆借书（打开文件）、看书（读数据）、还书（关闭文件）。Verilog 提供了丰富的“图书馆管理员”任务，我来逐一说明。
一、打开与关闭：借书证和还书
$fopen("文件名", "模式")：获得一个文件描述符（类似于借书证号码）。模式"r"只读，"w"写（会清空原内容），"a"追加。出错时返回0。$fclose(fd)：还书，关闭文件。$ferror(fd, str)：检查借书证是否有效，错误信息存在str中。
二、写入文件：写日记
$fdisplay(fd, ...)：写一行，自动加换行。$fwrite(fd, ...)：写数据，不自动换行。$fstrobe和$fmonitor同它们的显示版本，只是输出到文件。
用途：保存仿真结果、错误日志、波形数据。
三、字符串写入：把文字拼到变量里
$swrite(reg, ...)：把多个字符串拼接后存入寄存器（类似于$sprintf）。$sformat(reg, format, ...)：按格式（如"%s %d"）格式化后存入寄存器，返回长度。
注意：格式化时不能省略格式字符串，否则结果不可预料。$swrite 可以一次写多个常量字符串，$sformat 不行。
四、读取文件：从文件取数据
4.1 字符级：一个一个字母读
$fgetc(fd)：读一个字符（ASCII码）。$ungetc(c, fd)：把字符“塞回”文件缓冲区（后进先出），不影响文件本身。
4.2 行级：读一整行
$fgets(str, fd)：读一行（含换行符）到字符串变量str。行太长会截断。
4.3 格式化读取：按格式解析
$fscanf(fd, "%h", data)：类似C语言的fscanf，从文件中按十六进制、十进制、字符串等读取，以空格或换行分隔。$sscanf(str, "%h", data)：从字符串变量中按格式读取（常用于解析已读取的行）。
关键注意：$fscanf 读取十六进制时，文件里必须是文本形式的十六进制数（如 "c0dec0de"），不是二进制。$sscanf 的源必须是字符串，如果是数值变量，需先用 $sformat 转换。
4.4 二进制流读取：直接拷贝字节
$fread(store, fd, start, count)：把文件中的原始字节复制到store（寄存器或数组）。适用于读取非文本数据，如二进制配置文件。
五、文件定位：移动阅读指针
$ftell(fd)：返回当前文件位置（字节数）。$fseek(fd, offset, type)：移动指针。type=0绝对移动，type=1相对当前，type=2相对末尾。$rewind(fd)：回到文件开头。$feof(fd)：判断是否文件末尾。
典型用法：解析复杂格式文件时，来回移动。
六、加载存储器：一键导入数据
$readmemh("file", mem_array)：从文件读取十六进制数，按地址存入存储器数组。常用于初始化 ROM/RAM。$readmemb用于二进制。
第三步：详解示例 – 综合应用：解析配置文件并输出结果
下面设计一个完整的例子：读取一个包含配置参数和数据的文本文件，解析后计算和，并将结果写入日志。这个例子展示了 $fopen、$fgets、$sscanf、$fdisplay 以及 $feof 的配合使用。
示例说明
配置文件 config.txt 内容如下：
// This is a config file
NUM_ITEMS=4
DATA: 0x12 0x34 0x56 0x78
END
我们需要：读取 NUM_ITEMS 的值，然后读取指定数量的数据，计算它们的和，最后将结果写入 result.log。
RTL + Testbench 代码
`timescale 1ns/1ps
module file_operation_demo;
integer fd_in, fd_out;
integer scan_ret;
reg [255:0] line;
integer num_items, i;
reg [31:0] data, sum;
reg [31:0] data_array [0:15]; // 最多16个数据
initial begin
// 打开输入文件（只读）
fd_in = $fopen("./config.txt", "r");
if (fd_in == 0) begin
$display("ERROR: cannot open config.txt");
$finish;
end
// 打开输出文件（写入，覆盖）
fd_out = $fopen("./result.log", "w");
if (fd_out == 0) begin
$display("ERROR: cannot create result.log");
$finish;
end
// 逐行读取配置文件
num_items = 0;
while (!$feof(fd_in)) begin
scan_ret = $fgets(line, fd_in); // 读取一行
if (scan_ret == 0) begin
$display("Warning: read line error or EOF");
break;
end
// 忽略空行和注释行（以 // 开头）
if (line[0:7] == "//" || line[0] == "\n") continue;
// 解析 NUM_ITEMS=...
if ($sscanf(line, "NUM_ITEMS=%d", num_items) == 1) begin
$display("Parsed NUM_ITEMS = %0d", num_items);
continue;
end
// 解析 DATA: 行，例如 "DATA: 0x12 0x34 0x56 0x78"
if ($sscanf(line, "DATA: %s", line) == 1) begin
// 注意：line 现在变成了 DATA: 后面的部分（包括换行）
// 更健壮的方法：用 $fscanf 直接读，但这里演示 $sscanf 解析字符串
// 简化处理：手动逐个读取十六进制数
// 实际可以借助 $fscanf 从文件直接读取，但这里我们继续用 $sscanf 从行中解析
// 更好的方式：重新用 $fscanf 从文件读，或者使用循环 $sscanf
// 下面演示用 $fscanf 直接从文件读取指定数量的十六进制数
for (i = 0; i < num_items; i = i + 1) begin
scan_ret = $fscanf(fd_in, "%h", data_array[i]);
if (scan_ret != 1) begin
$display("ERROR: insufficient data items");
$finish;
end
end
// 计算和
sum = 0;
for (i = 0; i < num_items; i = i + 1)
sum = sum + data_array[i];
$display("Sum = %0d (0x%0h)", sum, sum);
// 写入结果文件
$fdisplay(fd_out, "Sum of %0d items = %0d (0x%0h)", num_items, sum, sum);
end
end
// 关闭文件
$fclose(fd_in);
$fclose(fd_out);
$finish;
end
endmodule
仿真输出
控制台显示：
Parsed NUM_ITEMS = 4
Sum = 288 (0x120)
result.log 文件内容：
Sum of 4 items = 288 (0x120)
详解
- 打开文件：使用
$fopen检查返回值，若为0则报错退出。 - 逐行读取：
$fgets读取一行到line变量（足够宽）。循环直到$feof为真。 - 跳过注释和空行：检查行开头字符。
- 解析键值对：
$sscanf(line, "NUM_ITEMS=%d", num_items)从字符串中提取整数。注意格式字符串中的%d匹配十进制数。 - 遇到 “DATA:” 行：我们不从该行解析剩余数据，而是使用
$fscanf直接从文件读取指定个数的十六进制数（因为文件指针已经在 “DATA:” 行的下一行开头）。这里演示了混合使用$fgets和$fscanf。 - 计算和并写入结果：用
$fdisplay写入文件。 - 关闭文件：养成良好的习惯。
工作中应用场景
- 加载测试向量：用
$readmemh或$fscanf从文本文件读取激励。 - 保存参考输出：用
$fdisplay将 golden 结果写入文件，供后续比较。 - 自动生成报告：在仿真结束后，将覆盖率、错误统计等信息输出到日志。
- 动态配置：仿真时通过修改配置文件来改变参数，无需重新编译。
常见陷阱与技巧
| 陷阱 | 解决方法 |
|---|---|
$fgets 读取行时包含换行符，用 $display 打印会多出空行 |
按需使用 $write 或手动去掉换行符 |
$fscanf 读取十六进制时，文件中的 0x 前缀可省略，但要确保数字是有效的十六进制字符 |
使用 %h 格式，文件内容如 12 ab CD 均可 |
$sscanf 的第一个参数必须是字符串型寄存器，不能是整数 |
若源是整数，用 $sformat 转换后再 $sscanf |
$feof 在最后一行之后的一个空行仍可能返回0，导致多读一次 |
检查 $fgets 返回值，若为0则跳出循环 |
| 文件路径问题 | 建议使用绝对路径或将文件放在仿真运行目录下 |
学习建议
- 从简单开始：先尝试
$fdisplay写一个文件，再用$fgets读回来。 - 练习
$fscanf解析格式化文本（如 CSV）。 - 模拟配置文件读取：用
$fgets+$sscanf实现键值对解析。 - 做一个完整的激励加载器：从文件读取测试用例，驱动 DUT，并将结果写回文件。
- 注意文件操作的系统任务只能在
initial或always块中使用，不能在function中使用（除了$fscanf等少数）。
总结
Verilog 文件操作就像工具箱里的螺丝刀：
- fopen/fopen/fopen/fclose：打开/关闭文件（借书/还书）。
- fdisplay/fdisplay/fdisplay/fwrite：写入文件（记笔记）。
- fgets/fgets/fgets/fscanf：按行或按格式读取（看笔记）。
- $fread：二进制方式读取（拷贝文件）。
- fseek/fseek/fseek/ftell：移动阅读指针（翻页）。
- $readmemh：一键加载十六进制数组（批量导入）。
验证工程师经常用它们来构建自动化测试平台：把测试向量放在文件里，让仿真器读取并驱动 DUT，然后将输出和 golden 对比，最后生成报告。掌握这些任务，你就能写出更灵活、可复用、易维护的 testbench。
