摘要

随着数字经济高速发展，云计算已成为企业数字化转型的核心基础设施。腾讯云作为国内领先的云服务平台，具备IaaS、PaaS、SaaS全栈能力，支撑海量互联网、金融、政务、工业等业务场景。本文以腾讯云为研究案例，结合软件体系结构课程知识，阐述软件体系结构定义、构件分类方法、面向对象构件组装技术，并采用4+1视图模型对腾讯云进行架构分析，研究其分层结构、构件组织、运行机制、优缺点。通过本次报告，加深对大型分布式云平台架构设计、模块化思想、构件复用与高可用设计的理解。

一、案例介绍

腾讯云（Tencent Cloud）是腾讯公司推出的公有云+专有云+混合云一体化服务平台，依托腾讯在社交、游戏、视频、支付等领域的技术积累，构建全球分布式数据中心集群，为用户提供计算、存储、网络、数据库、安全、大数据、AI等全栈云服务。

腾讯云特点：

• 规模庞大：全球多地域、多可用区部署，服务器数量超百万。
• 全栈架构：IaaS→PaaS→SaaS→行业解决方案四层架构。
• 高可用：异地多活、自动容灾、弹性扩缩容、毫秒级故障切换。
• 构件化：所有能力拆分为独立服务构件，支持灵活组合、按需调用。
• 生态丰富：对接微信、QQ、小程序、企业微信等C端生态，形成独特C2B能力。

腾讯云常用于：互联网应用、游戏、金融支付、政务、工业互联网、AI大模型（混元）、视频直播、即时通信等场景，是典型的大型分布式云原生软件系统，适合作为软件体系结构课程案例。

二、软件体系结构的定义

软件体系结构是软件系统高层次的组织结构，由构件、连接件、约束、质量属性四要素组成。它描述系统模块划分、模块交互方式、部署结构、运行规则，决定系统的可扩展性、可维护性、性能与安全性。

1. 构件：独立、可复用、功能明确的软件单元（如腾讯云CVM、COS、TDSQL等服务）。
2. 连接件：构件间通信方式（API调用、消息队列、RPC、事件总线）。
3. 约束：开发规范、调用顺序、安全策略、版本控制。
4. 质量属性：高可用、可扩展、安全性、性能、可运维性。

软件体系结构核心价值：分而治之、降低复杂度、提高复用率、支撑团队协作、保障系统演进。

三、腾讯云系统需求分析

3.1 功能需求

1. 基础设施服务（IaaS）：弹性计算CVM、容器TKE、对象存储COS、云硬盘CBS、VPC网络、负载均衡CLB。
2. 平台服务（PaaS）：数据库TDSQL、缓存Redis、消息队列CKafka、微服务TSF、AI平台TI、大数据TBDS。
3. 软件服务（SaaS）：腾讯会议、企业微信、腾讯文档、电子签、乐享知识库。
4. 安全与运维：WAF、DDoS防护、云监控CM、日志CLS、权限管理CAM。
5. 行业解决方案：金融、政务、工业、教育、医疗、游戏、音视频等方案。

3.2 非功能需求

1. 高可用性：99.99%以上可用性，异地多活、自动容灾、故障自愈。
2. 可扩展性：弹性扩缩容、按需付费、全球多地域部署、支持百万级并发。
3. 安全性：等保三级、数据加密、访问控制、DDoS防护、漏洞管理。
4. 高性能：毫秒级响应、高吞吐、低延迟、分布式并行计算。
5. 可运维性：自动化运维、监控告警、日志分析、成本优化。

四、基于4+1视图模型的腾讯云架构分析

4.1 场景视图（+1视图）

场景视图描述腾讯云典型业务流程，核心场景为“用户从0到1部署云上应用”。

核心场景：云上应用部署流程

用户注册/登录 → 选择地域/可用区 → 创建资源（CVM/COS/DB） → 配置网络与安全 → 部署应用代码 → 绑定域名/负载均衡 → 上线运行 → 监控运维

图1 腾讯云场景视图

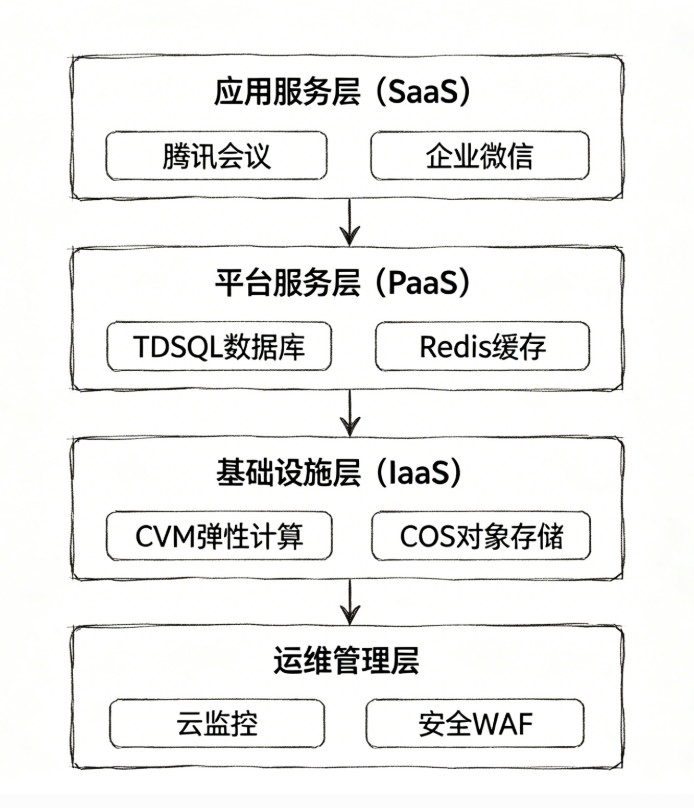

4.2 逻辑视图（功能构件结构）

逻辑视图展示腾讯云分层构件化架构，分为四层：基础设施层、平台服务层、应用服务层、运维管理层。

图2 腾讯云逻辑视图

4.3 开发视图（代码构件结构）

开发视图面向研发团队，描述腾讯云代码分层、微服务构件库、依赖关系。

图3 腾讯云开发视图

4.4 进程视图（运行并发结构）

进程视图描述腾讯云运行时服务调用链、并发处理、消息流转、事件驱动。

图4 腾讯云进程视图

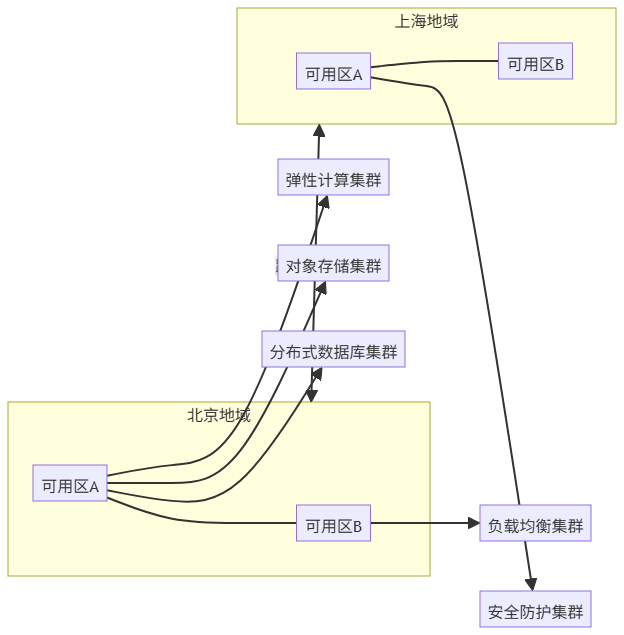

4.5 物理视图（部署视图）

物理视图展示腾讯云全球数据中心部署、地域/可用区、网络互联、硬件资源。

图5 腾讯云物理视图

五、软件体系结构风格分析

5.1 分层架构风格

腾讯云采用四层分层架构（IaaS→PaaS→SaaS→运维），每层职责独立、单向依赖、高内聚低耦合。

• 优势：易扩展、易维护、技术隔离、团队分工清晰。

5.2 微服务/构件化风格

所有能力拆分为独立微服务构件（如CVM、COS、TDSQL、WAF），通过API/消息队列通信，支持独立部署、独立升级、按需组合。

• 优势：灵活、高可用、可复用、支持大规模团队并行开发。

5.3 事件驱动架构风格

基于消息队列CKafka、事件总线实现异步解耦，如用户创建资源→事件触发→初始化存储/网络/安全配置→异步通知用户。

• 优势：高吞吐、削峰填谷、异步解耦、提升系统弹性。

5.4 分布式/集群架构风格

全球多地域、多可用区分布式集群部署，无单点、异地多活、自动负载均衡、故障自动转移。

• 优势：高可用、高性能、容灾能力强、支撑海量并发。

5.5 云原生架构风格

全面采用容器化（TKE）、DevOps、Serverless（SCF）、服务网格技术，实现资源弹性、自动化运维、快速迭代。

• 优势：资源利用率高、交付快、运维成本低、适配业务快速变化。

六、构件管理中的三种分类方法

腾讯云拥有上千个可复用服务构件，采用课程所学三种标准分类方法管理。

6.1 关键字分类法

给构件设置关键词，方便检索：

• 计算：CVM、TKE、SCF
• 存储：COS、CBS、CFS
• 数据库：TDSQL、Redis、MongoDB
• 网络：VPC、CLB、EIP
• 安全：WAF、DDoS、CAM
• 优势：简单直观、入门易。
• 缺点：关键字不统一、易混淆、检索精度低。

6.2 刻面分类法（核心）

从功能、层级、场景、复用等级四个刻面精准分类：

1. 功能刻面：计算构件、存储构件、数据库构件、安全构件、AI构件。
2. 层级刻面：IaaS构件、PaaS构件、SaaS构件、运维构件。
3. 场景刻面：互联网构件、金融构件、政务构件、工业构件。
4. 复用等级刻面：基础通用构件（CVM、COS）、专用业务构件（腾讯会议、电子签）。

• 优势：结构规范、检索精准、适合大型构件库、管理高效。

6.3 超文本组织法

官方文档采用超文本链接组织构件信息，每个构件包含：功能说明、API文档、使用案例、依赖关系、版本历史、常见问题，支持交叉跳转查阅。

• 优势：学习方便、资料完善、关联清晰。
• 缺点：不适合批量快速检索、依赖文档维护。

七、面向对象的构件组装技术

腾讯云基于面向对象与微服务思想，大量使用构件组装技术，实现复杂系统构建。

7.1 基于接口组装（依赖倒置）

定义统一云服务API接口规范，所有构件（CVM、COS、TDSQL）遵循同一接口标准，上层应用无需感知底层实现，可无缝替换构件。

• 示例：创建存储资源，可选择COS或CFS，接口一致、代码无需修改。

7.2 基于组合组装（整体=部分之和）

复杂能力由多个基础构件组合而成，例如“Web应用部署”=CVM（计算）+COS（静态资源）+CLB（负载均衡）+WAF（安全）+TDSQL（数据库）。

• 优势：复用基础构件、灵活组合、快速构建复杂场景。

7.3 基于继承组装（复用通用能力）

所有云服务构件继承基础服务父类，复用认证、日志、监控、配置等通用能力，减少重复代码、统一行为规范。

• 示例：CVM、COS、TDSQL均继承“云服务基类”，自带权限控制与日志审计。

7.4 基于依赖注入组装（解耦）

通过配置中心/服务注册发现自动注入依赖构件，无需硬编码创建对象，降低耦合、提升灵活性。

• 示例：微服务启动时自动注入数据库连接、缓存实例、消息队列客户端。

7.5 基于动态组装（运行时组合）

根据用户场景/负载情况，运行时动态选择与组装构件，实现弹性与智能调度。

• 示例：高峰期自动扩容CVM集群、切换高性能数据库实例、启用DDoS高防。

八、腾讯云适配三类网络场景

8.1 天地一体化软件定义网络

腾讯云提供卫星通信、边缘计算、SDN网络能力，支持星地一体组网、无人机/物联网接入、跨地域链路动态调度，适配广域、高延迟、不稳定链路场景。

8.2 TSN时间敏感网络

针对工业互联网，腾讯云支持TSN时间同步、低时延确定性传输、工业协议适配，满足工业控制、智能制造、实时监控的高可靠、低时延需求。

8.3 即时交互软件网络

依托全球加速GAAP、音视频TRTC、即时通信IM能力，支撑腾讯会议、企业微信、直播、在线教育等即时交互场景，保障毫秒级时延、高流畅度、低丢包率。

九、系统优缺点

9.1 优点

1. 全栈架构能力强：IaaS/PaaS/SaaS全覆盖，一站式解决方案。
2. 高可用与容灾完善：异地多活、自动故障切换、99.99%可用性。
3. 构件化与复用率高：微服务拆分清晰、构件可复用、灵活组合。
4. 生态丰富独特：深度对接微信/QQ/小程序，C2B能力壁垒明显。
5. 安全合规性强：等保三级、数据加密、全方位安全防护。
6. 云原生技术成熟：容器化、Serverless、DevOps，弹性与迭代快。

9.2 缺点

1. 系统复杂度高：架构庞大、组件繁多，学习与运维成本高。
2. 成本较高：高端企业级服务价格高于中小厂商，中小企业负担重。
3. 部分技术封闭：核心自研组件（如TDSQL）不开源，二次开发受限。
4. 依赖腾讯生态：非腾讯系产品集成与适配成本较高。

十、总结

本次课程报告以腾讯云平台为案例，系统研究软件体系结构核心知识。首先阐述软件体系结构定义与四要素；其次分析腾讯云功能与非功能需求；依托4+1视图模型完成场景、逻辑、开发、进程、物理视图建模并配图；分析分层、微服务、事件驱动、分布式、云原生五种架构风格；详细介绍构件管理的关键字、刻面、超文本三种分类方法；结合腾讯云实践解释接口、组合、继承、依赖注入、动态组装五种面向对象构件组装技术；最后总结腾讯云适配天地一体化、TSN、即时交互三类网络场景，并分析优缺点。

腾讯云凭借全栈架构、构件化设计、高可用能力、丰富生态，成为国内领先的云服务平台，其架构设计充分体现了分而治之、复用、解耦、弹性的软件体系结构核心思想。通过本次报告，我深刻理解了大型分布式系统的架构设计方法、构件管理策略与面向对象组装技术，提升了架构思维与复杂系统分析能力，为今后学习云原生、微服务、分布式系统奠定坚实基础。

参考文献

[1] 张友生. 软件体系结构[M]. 清华大学出版社, 2022.
[2] 腾讯云. 腾讯云产品体系白皮书[R]. 2026.
[3] 腾讯云开发者社区. 腾讯云全栈融合创新软件体系[J]. 2026.
[4] 马晓亭. 云计算架构设计与实践[M]. 电子工业出版社, 2024.
