虚拟地址空间、页表、写时拷贝、mm_struct——一篇讲透进程如何“独占”内存

---

前言

你有没有想过这些问题？

• 为什么每个进程都“以为”自己拥有 4GB 内存？
• 两个进程的同一个虚拟地址（比如 0x1234）怎么会指向不同的物理地址？
• 写时拷贝（Copy-on-Write）是什么？为什么要用它？
• 为什么字符串常量区写入会崩溃？背后谁在拦截？

如果你对这些问题的答案模模糊糊，那这篇文章就是为你准备的。我们把虚拟地址空间、页表映射、写时拷贝等核心概念，一次性讲清楚。

🎯 一句话：操作系统给每个进程画了一张“超级大饼”，让进程以为自己独占物理内存，实际上背后有页表在偷偷映射。

---

一、一个进程，一个虚拟地址空间

在 Linux 中，每个进程都拥有自己独立的虚拟地址空间（通常 32 位系统是 4GB，64 位系统更大）。这个地址空间是“虚拟”的，不是真实的物理内存。

概念	说明
虚拟地址空间	进程“认为”自己拥有的内存地址范围
物理内存	计算机上真实的内存条

🥞 比喻：每个进程就像一个孩子，操作系统像一位爸爸。爸爸给每个孩子画了一张巨大的“大饼”（虚拟地址空间），告诉他们：“这块饼全是你的！”但实际上，爸爸只有一张真实的饼（物理内存），只是切成了小块分给孩子们。每个孩子都以为自己拥有整张饼。

---

二、页表：虚拟地址到物理地址的“翻译官”

2.1 页表是什么？

页表是操作系统为每个进程维护的一张映射表，用来将虚拟地址转换为物理地址。

虚拟地址 ──(页表)──> 物理地址

2.2 映射关系

初始情况下，父进程和子进程的页表映射关系是一样的。也就是说，同一个虚拟地址在父子进程中映射到同一个物理页面。

🧬 比喻：页表就像一张地图。进程拿着虚拟地址（比如“王府井大街1号”），通过地图找到真实的物理位置（比如“北京市东城区……”）。

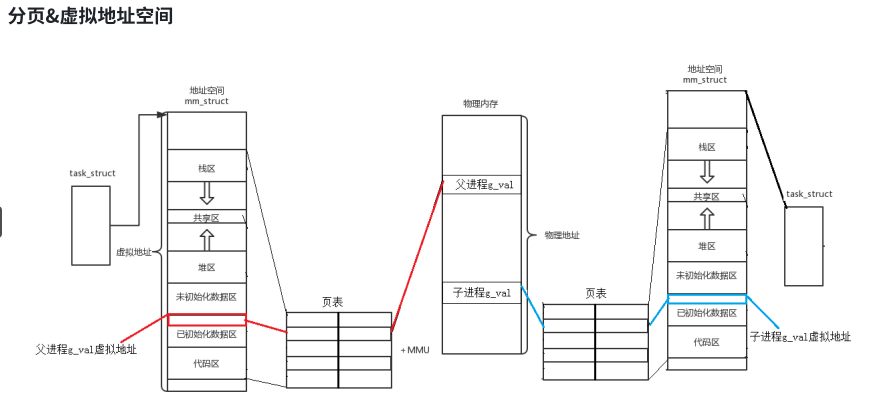

通过下面这张图，希望你能更加理解

---

三、写时拷贝（Copy-on-Write）：独立性的实现

3.1 什么是写时拷贝？

当父子进程共享同一块物理内存时，如果子进程（或父进程）要对这块内存进行修改，操作系统会：

1. 在物理内存中开辟一块新空间
2. 将原来的内容拷贝到新空间
3. 修改子进程的页表映射，让子进程的虚拟地址指向新空间
4. 父进程的映射保持不变

结果：父子进程的虚拟地址相同，但物理地址不同，实现了进程的独立性。

3.2 为什么要写时拷贝？

原因	说明
减少创建时间	fork 时不需要拷贝全部内存，只需复制页表
减少内存浪费	只有修改时才真正拷贝，否则一直共享

💡 如果没有写时拷贝，fork 一个进程就要把父进程的所有内存拷贝一遍，既慢又浪费内存。

3.3 写时拷贝流程示意

┌─────────────────────────────────────────────────────────┐
│  fork 之后（初始状态）                                    │
│  父进程虚拟地址 V  ──页表──> 物理页面 P                   │
│  子进程虚拟地址 V  ──页表──> 物理页面 P（相同）            │
└─────────────────────────────────────────────────────────┘
│
│ 子进程尝试写入
▼
┌─────────────────────────────────────────────────────────┐
│  写时拷贝后                                              │
│  父进程虚拟地址 V  ──页表──> 物理页面 P（不变）            │
│  子进程虚拟地址 V  ──页表──> 物理页面 P'（新拷贝）         │
└─────────────────────────────────────────────────────────┘

🎯 核心：虚拟地址不变，但页表映射变了，物理地址变了。

---

四、虚拟地址空间的本质：一个数据结构

4.1 要不要管理“大饼”？

要管理！ 操作系统用 struct mm_struct 这个数据结构来描述虚拟地址空间。

概念	说明
虚拟地址空间	操作系统给进程画的“饼”
mm_struct	描述虚拟地址空间的内核数据结构

🧠 经典思想：先描述，再组织。操作系统用 mm_struct 描述每个进程的地址空间，再用链表或红黑树组织起来。

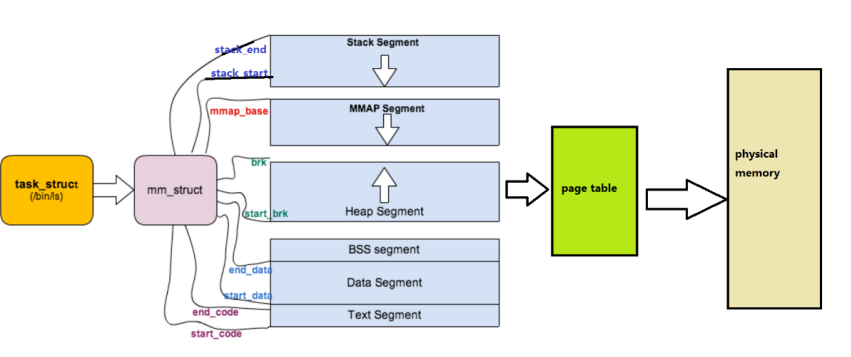

4.2 虚拟地址空间的区域划分

虚拟地址空间不是铁板一块，而是划分成多个区域。每个区域有起始地址和结束地址。

区域	典型位置	内容
代码段	低地址	程序指令
数据段	代码段上方	已初始化的全局变量
BSS 段	数据段上方	未初始化的全局变量
堆	向上增长	动态分配的内存（malloc）
内存映射区	堆和栈之间	共享库、mmap
栈	高地址向下增长	局部变量、函数调用

// 内核中 mm_struct 的简化表示
struct mm_struct {
    unsigned long code_start, code_end;   // 代码段范围
    unsigned long data_start, data_end;   // 数据段范围
    unsigned long heap_start, heap_end;   // 堆范围
    unsigned long stack_start, stack_end; // 栈范围
    // ... 还有页表指针等
};

📐 比喻：虚拟地址空间就像一栋大楼的楼层分布图，标明了哪一层是办公室（代码段）、哪一层是仓库（数据段）、哪一层是食堂（堆）……

---

五、虚拟地址空间的意义

5.1 意义一：将地址从“无序”变“有序”

物理内存的分配是杂乱的，但虚拟地址空间让每个进程看到连续、整齐的地址范围，简化了程序开发。

5.2 意义二：权限保护

页表中不仅包含物理地址，还包含读写执行权限（rwx）。当 CPU 访问一个虚拟地址时，MMU（内存管理单元）会检查：

· 如果操作违反权限（比如对只读区域进行写入），则触发段错误（Segmentation Fault）。

🔒 这就是为什么字符串常量区写入会崩溃：

char *str = "hello world";
*str = 'H';   // 段错误！

原因	说明
字符串常量存储在只读数据段	页表中该区域标记为只读
写入操作被 MMU 拦截	操作系统收到异常，发送 SIGSEGV 信号
进程崩溃	就是我们看到的段错误

5.3 意义三：解耦合

虚拟地址空间让进程管理和内存管理解耦合：

· 进程只关心自己的虚拟地址空间
· 操作系统负责把虚拟地址映射到物理内存
· 进程不需要知道物理内存的实际情况

🧩 好处：进程可以随便用地址，操作系统可以在后台搬家（比如页面换入换出），进程毫不知情。

---

六、深入理解进程的“独立性”

进程具有独立性，体现在两个方面：

独立性	说明
内核数据结构独立	每个进程有自己的 task_struct、mm_struct、页表
加载进入内存的代码和数据独立	通过写时拷贝，修改时物理内存分离

💡 两个进程可以拥有完全相同的虚拟地址空间布局，但映射到不同的物理内存。

---

七、进程挂起的深刻认识

进程挂起是指进程的某些部分（或全部）被换出到磁盘（swap 分区），以释放物理内存。

有了虚拟地址空间，挂起变得容易：

· 进程的 mm_struct 依然存在
· 页表中某些条目可以标记为“未映射”或“已换出”
· 当进程访问这些地址时，操作系统触发缺页异常，从磁盘换入

🧳 比喻：就像你出差时把行李寄存在火车站。你手上只有一张寄存凭证（虚拟地址），需要时凭凭证取回行李（物理内存）。凭证还在，行李可能不在手上。

---

八、再扩展一点：vm_area_struct

mm_struct 描述整个地址空间，而每个具体区域（比如堆、栈、代码段）由 vm_area_struct 来描述。

struct vm_area_struct {
    unsigned long vm_start;    // 区域起始地址
    unsigned long vm_end;      // 区域结束地址
    unsigned long vm_flags;    // 权限标志（rwx）
    struct vm_area_struct *next; // 链表指针
};

所有的 vm_area_struct 通过链表或红黑树连接，组成了完整的地址空间布局。

📚 比喻：mm_struct 是一本书的目录，vm_area_struct 是每个章节的详细信息。

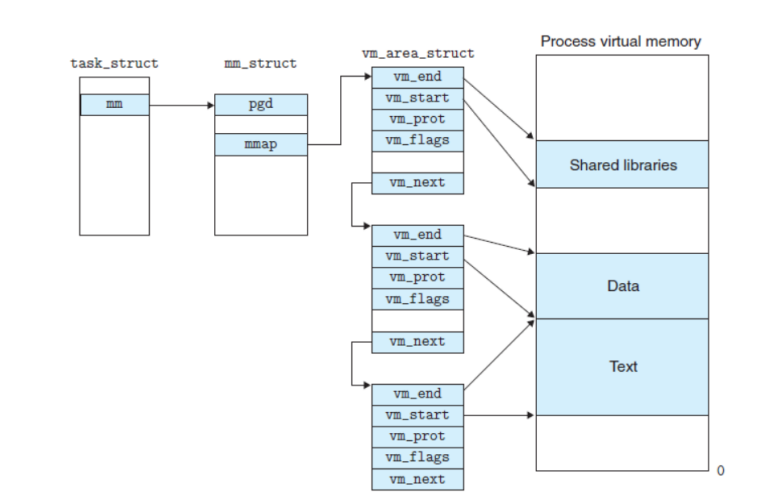

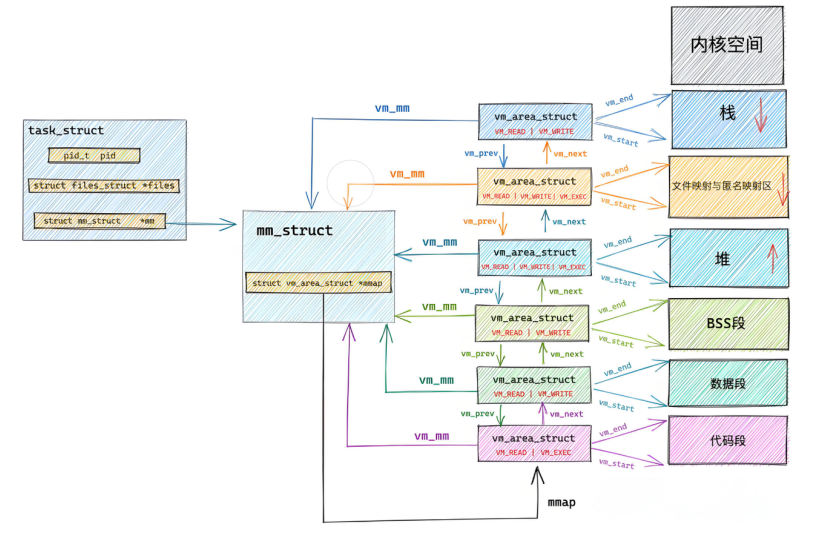

下图展示了他们与虚拟地址空间的关系

---

九、澄清几个问题

Q1：可以不加载代码和数据吗？

可以。 一个进程创建后，可以先只有：

· task_struct（进程控制块）
· mm_struct（地址空间描述）
· 页表

代码和数据可以按需加载（比如执行到某个函数时才把对应的代码页从磁盘读入）。

Q2：如何深刻理解写时拷贝？

写时拷贝的核心目的：

目的	说明
减少创建时间	fork 时只复制页表，不复制物理内存
减少内存浪费	父子进程共享物理内存，只有修改时才拷贝

🚀 写时拷贝是操作系统的一种惰性优化：不到万不得已，绝不拷贝。

---

十、总结速查表

知识点	核心内容
虚拟地址空间	每个进程认为自己独占一整块内存
页表	虚拟地址 → 物理地址的映射表
写时拷贝	修改共享内存时，才真正拷贝物理页
mm_struct	描述虚拟地址空间的数据结构
vm_area_struct	描述地址空间中一个区域的数据结构
虚拟地址空间意义	有序化、权限保护、解耦合
段错误本质	页表权限拦截非法访问
进程独立性	内核数据结构独立 + 代码数据独立
进程挂起	部分内存换出到磁盘，通过缺页异常换入
写时拷贝优点	减少 fork 时间，减少内存浪费

---

最后

虚拟地址空间是现代操作系统的基石。理解它，你就明白了：

· 为什么 fork 这么快（写时拷贝）
· 为什么字符串常量不能写（页表权限）
· 为什么两个进程的同一地址值不同（独立映射）
· 什么是“进程挂起”（换出换入）

动手试试：写一个程序，打印父子进程中同一个全局变量的地址和值，观察写时拷贝的效果。
