一、一句话定义

Bootloader = 系统启动引导程序硬件上电后第一个跑的软件，负责初始化硬件、加载操作系统 / 应用程序，最后把 CPU 控制权交给主程序。

类比电脑：BIOS 就是电脑的 Bootloader。

TI C2000 系列 DSP 的 Bootloader 是芯片上电 / 复位后执行的第一段代码，分为两层：

• ROM Bootloader（固化层）

• ：TI 出厂固化在片上 Boot ROM（地址 0x000000–0x0003FF），不可修改，负责硬件初始化、引导模式检测、加载 Flash Kernel 到 RAM。

• Flash Bootloader（用户层 / IAP）

  ：用户开发并烧录到 Flash，负责固件升级、应用校验、跳转执行，支持 SCI、CAN、SPI、USB 等通信接口。

类比：ROM Bootloader 是 “BIOS”，Flash Bootloader 是 “系统引导器”，共同完成从硬件复位到用户程序（如电机控制、电源算法）的过渡。

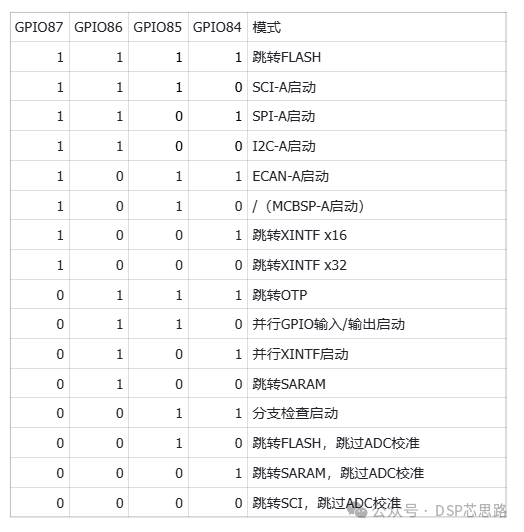

二、DSP支持的BOOT 模式

不同的BOOT模式通过配置GPIO的引脚来选择。

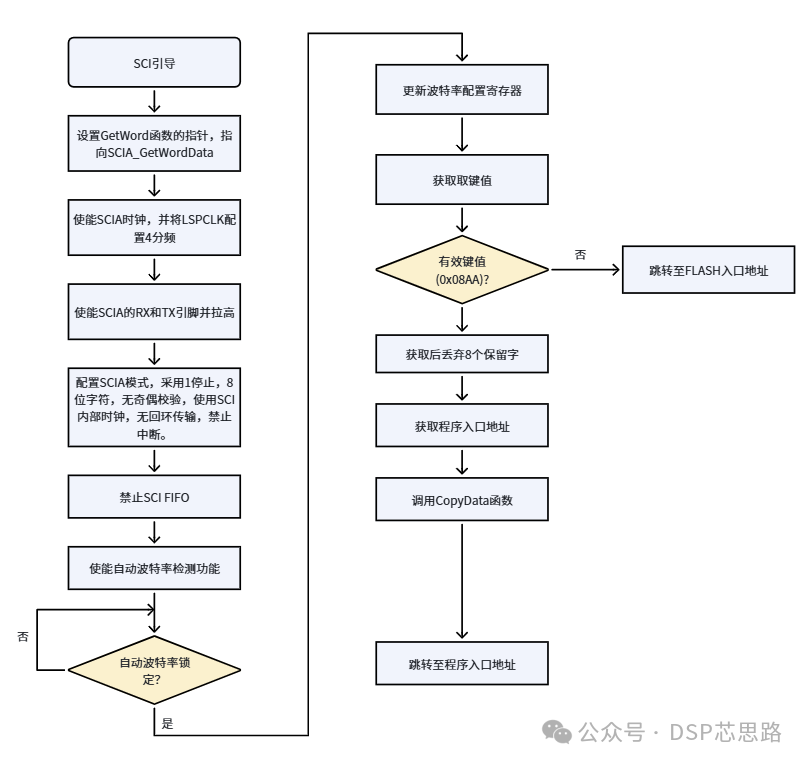

三、SCI启动分析

SCI 启动模式以异步方式将代码从 SCI-A 区域传输到内部存储器中。这种启动模式仅支持 8 位数据流的输入。​

•SCIRXDA：GPIO28​

•SCITXDA：GPIO29​

设备通过 SCI-A与外部主机进行通信。SCI 端口的自动波特率功能可用于与主机锁定一致的波特率。在每次数据传输之后，设备都会将接收到的 8 位字符反馈给外部主机。通过这种方式，主机可以确认每个字符是否真的被设备接收到了。​

在更高的波特率下，由于收发器和连接器的性能问题，传入数据位的转换速率可能会受到影响。虽然普通的串行通信在一般情况下能够正常工作，但较高的波特率（通常超过 100kbaud）可能会限制自动波特检测功能的可靠性，从而导致自动波特锁定功能失效。为了避免这种情况，建议采取以下措施：​

1.通过降低波特率，实现外部主机与设备SCI 引导程序之间的波特锁定。​

2.以较低的波特率加载传入的设备应用程序或自定义加载器。​

3.然后，主机可以与已加载的设备应用程序进行握手，以将 SCI 的波特率寄存器设置为所需的高波特率。

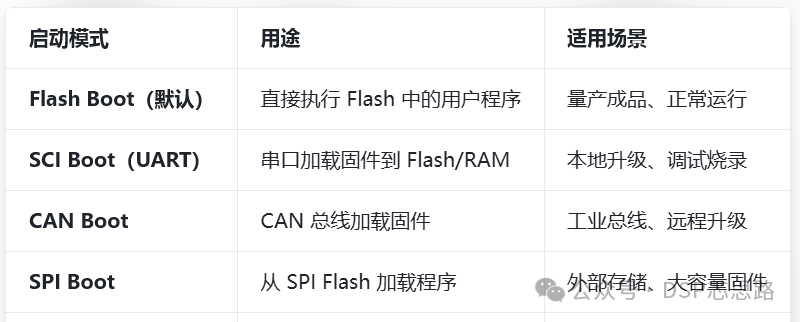

四、核心启动模式

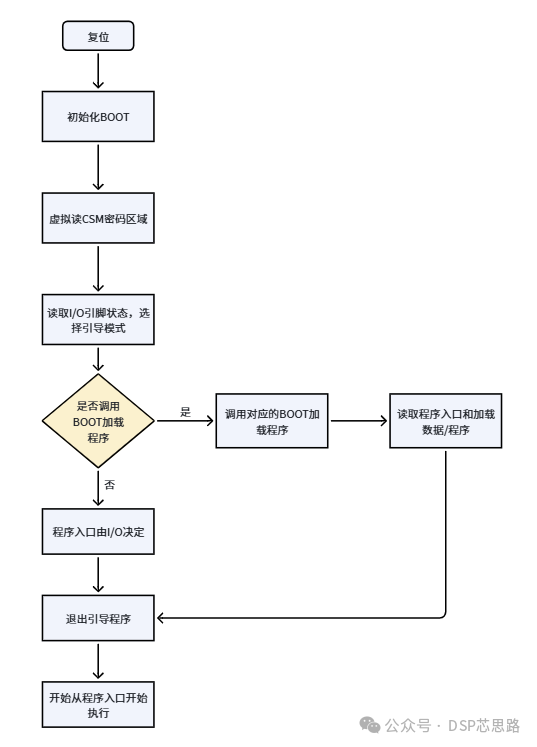

五、标准启动流程

1. 上电 / 复位（硬件触发）

芯片上电或复位引脚拉低，硬件强制 PC 指针跳转到 Boot ROM 起始地址（0x000000），开始执行固化代码。

2. ROM 层硬件初始化（最小系统）

• 关看门狗、配置系统时钟（PLL）、设置 Flash 等待周期

• 初始化 GPIO（读取 BMSP 电平）、配置基础外设时钟

• 关键：EALLOW/EDIS 保护机制，仅特权状态可写系统寄存器。

3. 引导模式检测（决定去向）

• 读取 BMSP 引脚电平（如 GPIO24 = 高、GPIO32 = 低 → SCI 模式）

• 或读取 OTP 配置（已固化启动模式）

• 若为 Flash 模式：直接跳转到 Flash 入口（0x080000）执行应用

• 若为 加载模式（SCI/CAN）：继续执行下一步。

4. 加载 Flash Kernel（关键中转）

• ROM Bootloader 初始化选定外设（如 SCI 波特率自动匹配）

• 从上位机接收 Flash Kernel（Flash 操作核心代码），加载到片上 RAM（0x008000–0x00FFFF）

• 校验 Kernel 完整性（CRC16），无误则跳转执行 Kernel。

5. Flash Kernel 执行（固件升级核心）

• 重新配置系统时钟（提升频率，加快烧录）

• 初始化通信外设（SCI/CAN），等待上位机发送应用固件（.hex/.bin）

• 接收固件并分块写入 Flash（先擦除→再编程→后校验）

• 支持断点续传、回滚机制（升级失败恢复旧固件）。

6. 跳转用户应用（启动业务程序）

• 固件烧录完成后，校验应用程序（CRC/MD5）

• 重映射中断向量表到应用程序入口

• 跳转至应用程序起始地址（如 0x080000），Bootloader 休眠。

六、实战要点（避坑指南）

1. 内存分区规划（必须合理）

• Bootloader 区

  ：0x080000–0x081FFF（8KB，存放 Flash Bootloader）

• 应用区

  ：0x082000–0x10FFFF（剩余 Flash，存放用户程序）

• 备份区（可选）

  ：0x110000–0x18FFFF（存放旧固件，升级失败回滚）

• 关键

  ：Bootloader 区必须独立，防止升级时被覆盖。

2. 中断向量重映射（最易出错）

• Bootloader 运行时使用自身中断向量表

• 跳转应用前，必须将 PieVectTable 指向应用程序起始地址

• 否则会出现 “跳转后死机、中断异常” 问题。

3. 安全启动（Secure Boot）

• C2000 高端型号（F2838x）支持加密启动：

  • 固件加密存储，防止篡改

  • 仅认证通过的固件可执行

  • 保护知识产权，防止程序被克隆。

4. OTP 配置谨慎使用

• OTP 是一次性可编程内存，写一次后永久不可修改

• 若设置为 SPI 模式，后续无法改回 Flash 模式

• 推荐：默认 Flash 模式，通过 GPIO 电平切换加载模式。

•
