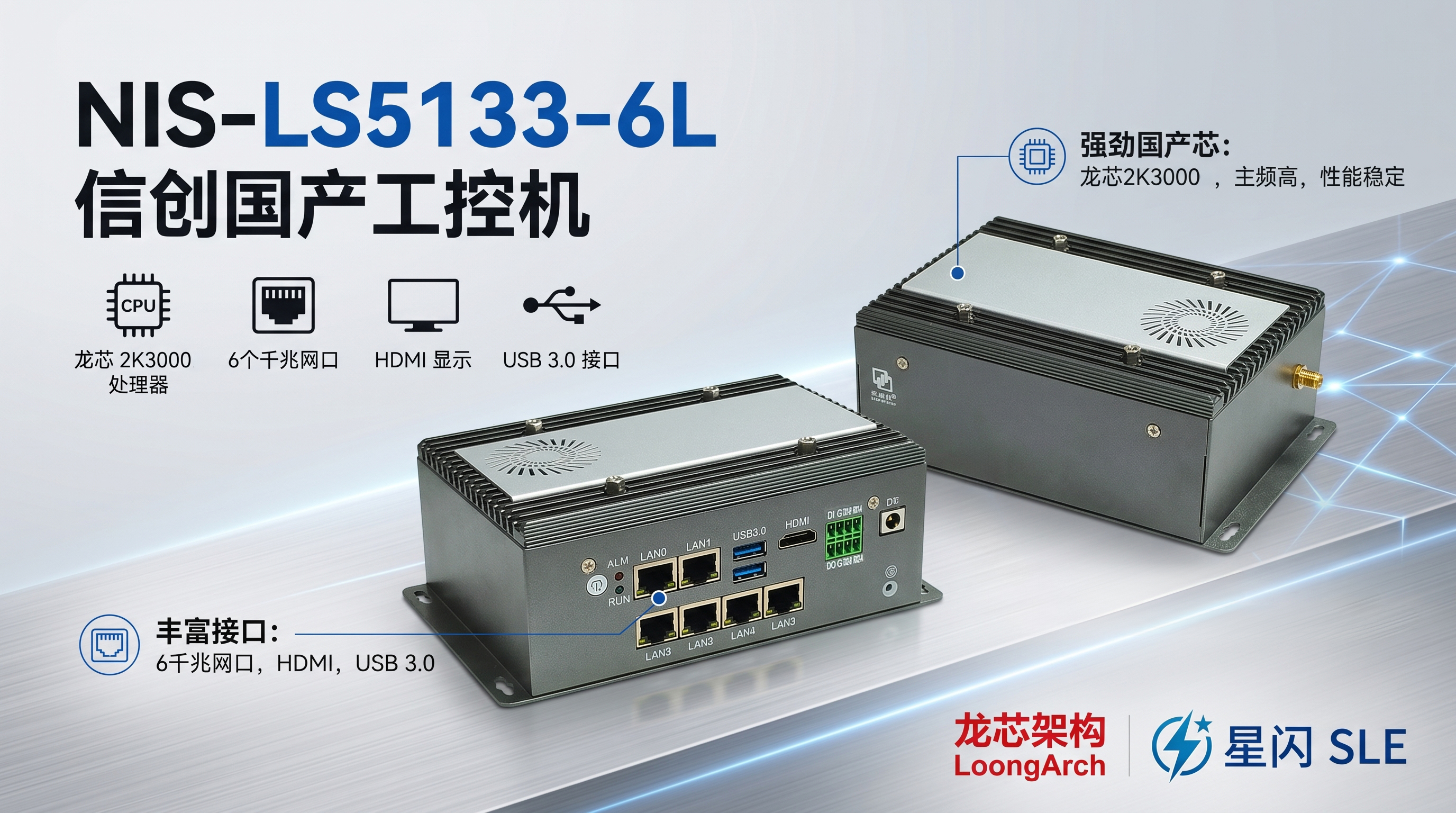

之前介绍过一款五网口加六USB的龙芯2K3000工控机，这次看到的型号 NIS-LS5133-6LAN 在接口策略上做了调整：六个千兆网口，USB缩减为两个，同时保留了星闪无线、PCIe扩展和宽温设计。以下从处理器差异、网络方案、接口布局、扩展能力及系统生态五个方面整理。

---

一、处理器：八核与四核的功能分层

该机型仍提供龙芯2K3000的八核和四核两个版本，功能划分与之前一致：

• 八核版本：主频最高2.2 GHz，集成自研LG200 GPU（支持OpenGL 3.3/ES 3.1/OpenCL 1.1），AI算力≥6 TOPS（INT8），带VPU硬件编解码（最高4K@60fps），集成安全可信模块，支持国密SM2/SM3/SM4硬件算法。

• 四核版本：主频同样2.2 GHz，但无GPU、无VPU、无安全模块，仅保留计算能力。适用于不需要图形、视频或硬件加密的纯控制节点。

两者均采用龙架构LoongArch，每核64KB一级指令/数据缓存，共享6MB二级缓存。内存标配4GB/8GB LPDDR4X，存储标配64GB/128GB eMMC。

---

二、网络：六口千兆 + 星闪无线 + 可选4G/5G

这款机型的核心特征是6个千兆网口（RJ45带灯），数量在嵌入式工控机中较为少见。典型应用场景包括：

• 多网段隔离（如内外网分离）

• 软路由或防火墙

• 端口汇聚（Link Aggregation）提升带宽

• 边缘网关同时对接多个子网

无线部分同样提供星闪三合一模组：2.4GHz WLAN + 蓝牙低功耗4.2/5.2 + 星闪SLE 1.0，最高速率150Mbps，兼容Wi-Fi 6（802.11ax）。此外可通过MINI-PCIE接口选配4G/5G模组（配1个SIM卡槽），实现有线+无线+蜂窝的多链路融合。标配1根三合一天线，可选配4G/5G天线。

---

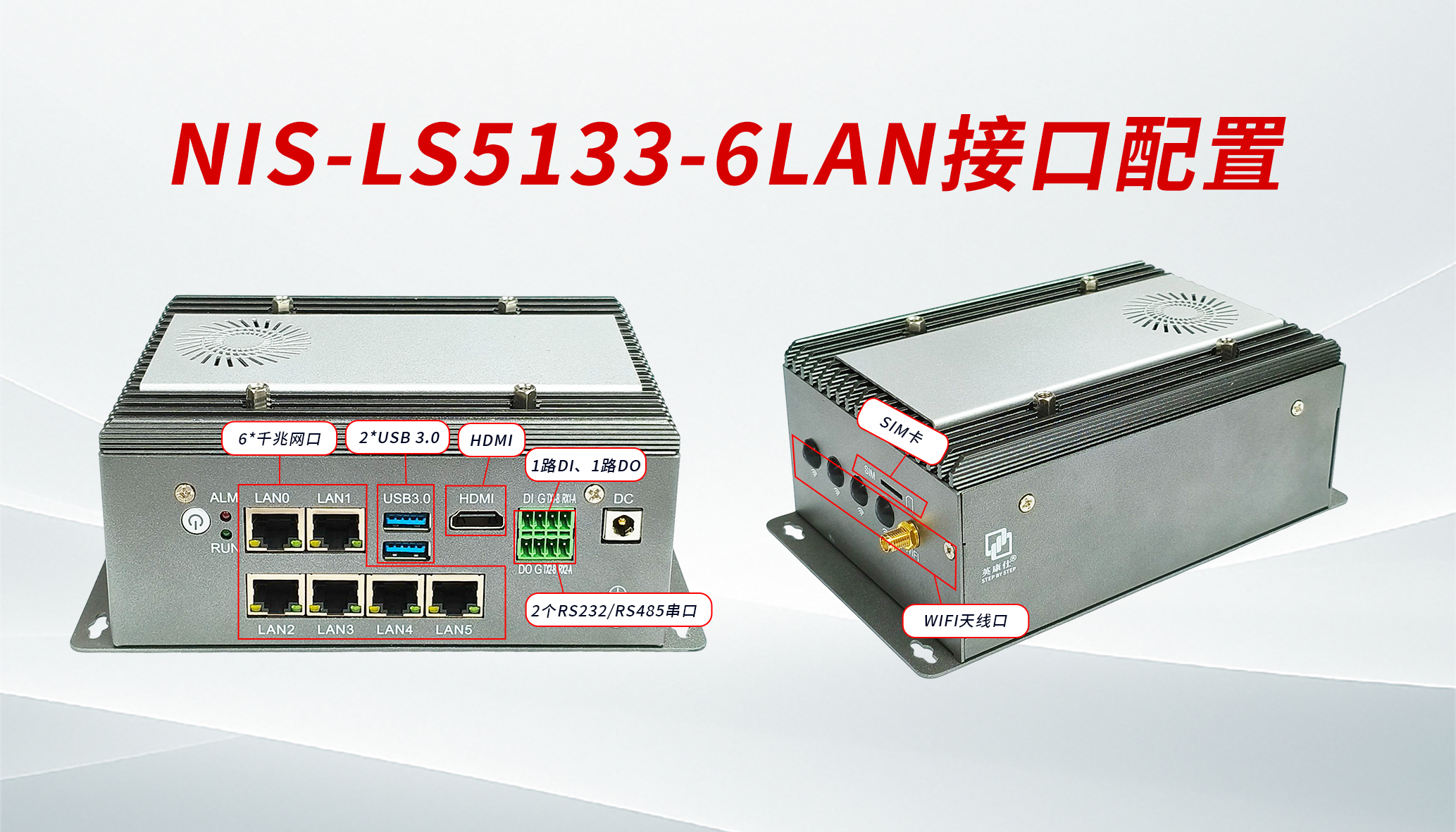

三、接口布局：精简USB，保留双串口与DI/DO

与之前那款六USB版本不同，这款将USB缩减为2个USB 3.0，其他接口保持实用配置：

• 串口：2个RS232/RS485跳线可选

• 数字I/O：1路DI、1路DO

• 显示：1个HDMI

• 音频：内部MIC座子 + 8Ω5W喇叭座子

• 按键：1个电源开关

• 指示灯：告警指示灯（红）、运行指示灯（绿）

• 散热：1个散热风扇

整机尺寸相同：158mm×110mm×67mm（含两侧耳朵为183mm），安装方式支持嵌入式、壁挂、VESA。

---

四、扩展能力：PCIe + MINI-PCIE + 存储扩展

内部扩展槽位与之前版本基本一致：

• PCIe接口：1个FPC座子形式的PCIe接口，可扩展出1个PCIe 4X通道和1个SATA接口

• MINI-PCIE：1个MINI-PCIE插槽（内部USB 3.0信号），用于4G/5G模组或其他设备

• 存储扩展：

  • 四核版本：内部1个M.2 SATA接口

  • 八核版本：内部1个M.2 NVMe接口 + 1个SATA接口

RTC时钟采用CR2032电池供电，误差<±3秒/月。

---

五、电源、环境与操作系统

• 电源：DC 12~28V宽压输入，支持电源反向及过压保护，同时具备欠压、短路、过流、过压保护

• 工作温度：-20°C ~ 70°C

• 存储温度：-40°C ~ 80°C

• 湿度：0%~90%无凝露

• 操作系统适配：出厂预装Loongnix，可选配麒麟、开源鸿蒙（OpenHarmony）、欧拉（openEuler）、统信UOS等国产操作系统

NIS-LS5133-6LAN 可以看作是同一硬件平台上的网络增强型变体：6个千兆网口是最大亮点，适合需要多网口汇聚或网段隔离的边缘计算、网络安全、工业网关等场景。USB接口精简至两个，意味着外接USB设备的需求较低，更聚焦于网络数据传输。选型时同样注意八核与四核在GPU、VPU、安全模块上的差异，根据是否涉及图形界面、视频编解码或国密加密需求来决定。

---
