所谓 SoC 启动流程，本质上就是：让处理器从一个确定的位置取到第一条指令，然后一步步把硬件环境初始化好，最后把控制权交给真正的软件系统。

一、SoC 启动到底要解决什么问题？

处理器的本质工作很简单：

取指令 → 译码 → 执行 → 访问数据 → 写回结果。

但刚上电时，处理器面临几个最基本的问题：

1. 我从哪里取第一条指令？

2.  这需要“复位向量”。 我看到的地址对应哪块硬件？

3.  这需要“存储空间映射”。 我能不能直接访问 Flash、SRAM、DRAM？

4.  有些能直接访问，有些必须先初始化控制器。 异常、中断、缓存、总线是否已经可用？

默认往往不可用，必须逐步配置。 所以，SoC 启动不是“CPU 一上电就运行系统”，而是一个从最小硬件环境开始，逐步扩大可用资源的过程。

二、第一步：上电复位，让 SoC 回到确定状态

上电后，电源、时钟、复位电路先工作。

复位的意义是：把 SoC 里的关键寄存器、状态机、处理器状态拉回一个确定的初始状态。

否则，每个触发器里可能是 0，也可能是 1，系统行为不可预测。

复位完成后，处理器会进入一个预定义状态：

●  程序计数器 PC 被设置到固定位置；

●  处理器进入特定模式；

●  中断通常先关闭；

●  缓存、MMU 等复杂机制通常还没开启；

●  处理器准备从复位地址取第一条指令。

这个固定位置，就是常说的Reset Vector，复位向量。

三、第二步：处理器从复位向量取第一条指令

处理器不会“思考”自己该去哪儿运行代码。它只会按照体系结构规定，从复位向量对应的地址开始取指令。

例如，一个典型 SoC 可能规定：

复位后 PC = 0x0000_0000

于是 CPU 第一件事就是访问地址 0x0000_0000，取出那里的指令。

但这里马上出现一个关键问题：

0x0000_0000 到底是谁？

可能是片上 ROM，也可能是 Flash，也可能是被重映射后的 SRAM。

系统存储空间映射与重映射。

四、第三步：通过存储映射找到启动代码

SoC 里有很多硬件模块：

●  ROM

●  SRAM

●  Flash

●  DDR

●  UART

●  SPI

●  I2C

●  GPIO

●  中断控制器

●  调试模块

处理器访问它们的方式，本质上都是访问地址。

比如：

0x0000_0000 - 0x0000_FFFF  启动 ROM
0x2000_0000 - 0x2001_FFFF  SRAM
0x4000_0000 - 0x4000_0FFF  UART
0x5000_0000 - 0x5000_0FFF  GPIO

这就是 存储空间映射。

从处理器视角看，它并不关心后面是真正的存储器，还是一个外设寄存器。它只知道：访问某个地址，就会得到某种响应。

启动时，SoC 通常会把一小段可靠的启动代码放在 Boot ROM 中。因为 ROM 是片上固化的，不依赖外部存储器初始化，最适合承担第一阶段启动任务。

五、第四步：Boot ROM 执行最小启动逻辑

Boot ROM 是 SoC 启动的第一段软件。

它的任务不是运行完整系统，而是完成“最低限度的硬件准备”。

典型工作包括：

●  判断启动模式；

●  初始化必要时钟；

●  配置基础 SRAM；

●  设置栈指针；

●  初始化外部存储控制器；

●  从 Flash、eMMC、SD 卡、SPI NOR 或 UART 加载下一阶段程序；

●  跳转到下一阶段启动代码。

举个例子：

一颗 SoC 支持从 SPI Flash 启动。上电后，CPU 先执行片上 Boot ROM。Boot ROM 读取启动引脚，发现当前配置是 SPI 启动，于是初始化 SPI 控制器，从 SPI Flash 里读取 Bootloader，把它搬到 SRAM 或 DDR 中，然后跳过去执行。

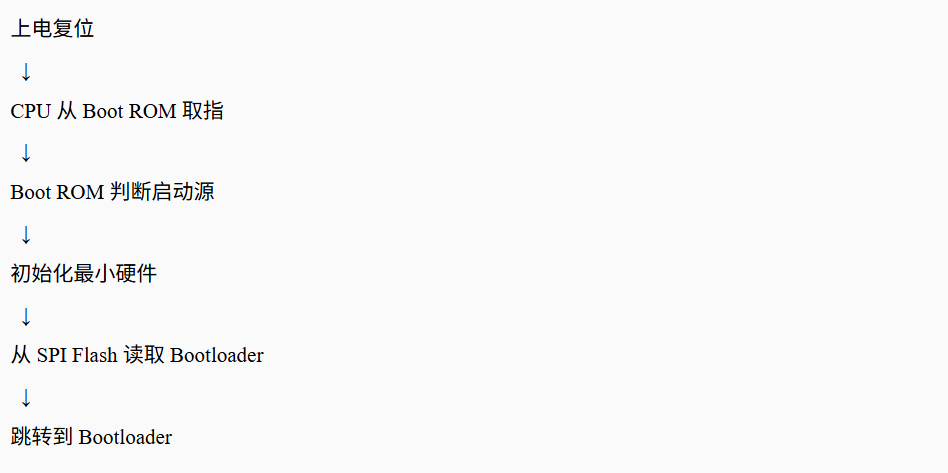

流程大概是：

这一步的核心思想是：先用最可靠的片上资源，把更复杂的软件加载进来。

六、第五步：完成存储空间重映射

很多 SoC 启动初期，会把 Boot ROM 映射到低地址，比如 0x0000_0000。

但系统真正运行起来后，低地址可能需要给 RAM、异常向量表或操作系统使用。于是会发生 重映射。

所谓重映射，就是：

同一个处理器地址，在启动前后可以指向不同硬件。

例如启动初期：

0x0000_0000 → Boot ROM

启动完成后：

0x0000_0000 → SRAM 或 DDR

为什么要这么做？

因为处理器复位时必须从固定地址启动，但系统运行时又希望这个地址区域更加灵活。重映射机制就像门牌号不变，但门后面的房间换了。

这也是 SoC 启动比普通软件启动复杂的原因之一：软件看到的是地址，硬件决定地址背后是谁。

七、第六步：初始化栈、异常向量和中断系统

程序要正常运行，不能只会顺序执行指令，还要能处理异常和中断。

异常包括：

●  未定义指令；

●  访问非法地址；

●  总线错误；

●  软中断；

●  外部中断；

●  复位异常。

中断则来自外设，比如定时器、UART、网卡、GPIO 等。

所以启动代码必须设置：

异常向量表
中断控制器
中断优先级
中断入口函数
处理器运行模式

以 ARM 系统为例，异常向量表里存放的是不同异常入口地址。发生异常后，处理器不是乱跳，而是根据异常类型跳到指定入口。

这一步的本质是：

让系统从“只能按顺序跑”变成“能应对突发事件”。

不过在早期启动阶段，中断通常不会马上打开。因为外设和内存环境还不稳定，过早响应中断可能导致系统跑飞。

八、第七步：初始化缓存，但不能乱开

缓存的作用是缩短处理器访问存储器的时间。

处理器速度很快，外部存储器相对较慢。如果每条指令、每个数据都直接访问外部 DDR，性能会很差。

缓存就是放在处理器和存储器之间的高速缓冲区。

但启动时，缓存不能随便开启。

原因是：

●  地址映射可能还没稳定；

●  MMU 可能还没配置；

●  DDR 可能还没完成初始化；

●  DMA 和 CPU 可能同时访问同一片内存；

●  多核系统中还涉及缓存一致性。

所以常见做法是：

早期启动：关闭缓存，保证行为简单可靠
中期初始化：配置内存属性和页表
系统稳定后：开启 I-Cache、D-Cache
多核系统：处理缓存一致性

I-Cache 缓存指令，D-Cache 缓存数据。

开缓存的目的很明确：提高性能。

但开缓存的前提也很明确：系统必须知道哪些地址能缓存，哪些不能缓存。例如外设寄存器就不能像普通内存一样缓存。否则 CPU 写了 UART 寄存器，但数据只停在缓存里，没有真正写到 UART，外设就不会工作。

九、第八步：Bootloader 接管，初始化更完整的系统

Boot ROM 通常很小，只负责“把下一棒交出去”。

真正复杂的初始化一般由 Bootloader 完成。

Bootloader 会做更多事情：

●  初始化 DDR；

●  配置时钟树；

●  配置 PLL；

●  初始化串口，打印启动日志；

●  建立内存布局；

●  设置异常向量；

●  配置 MMU 和 Cache；

●  加载操作系统内核；

●  加载设备树；

●  跳转到内核入口。

在嵌入式 Linux 系统里，Bootloader 常见代表是 U-Boot。

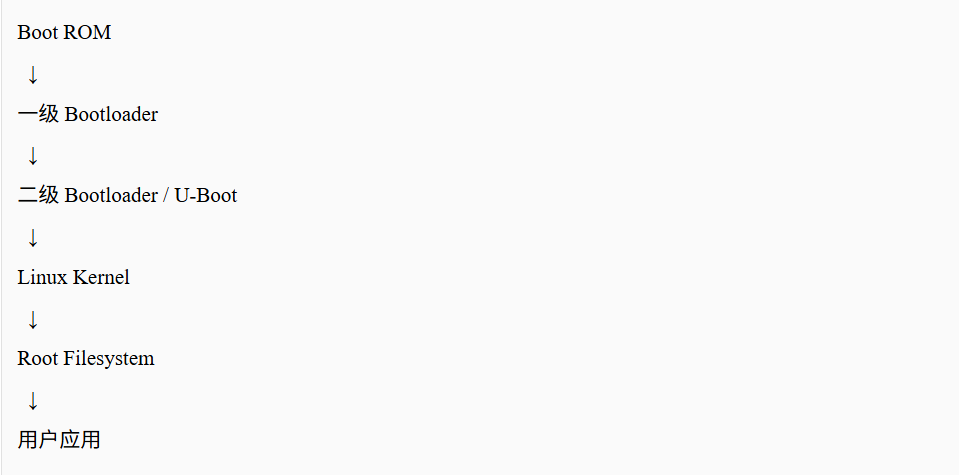

典型流程是：

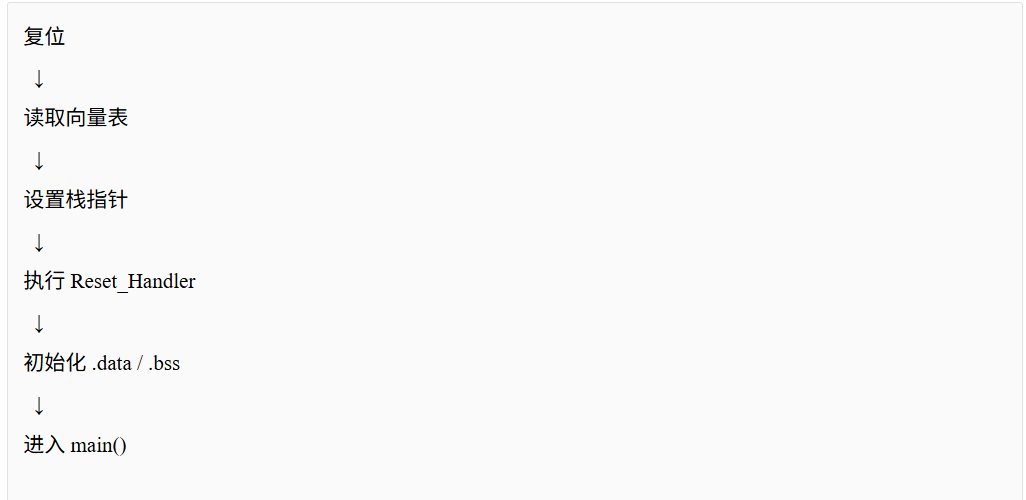

如果是一个简单 MCU SoC，流程可能更短：

这两种系统规模不同，但第一性原理一样：

先建立最小运行环境，再加载更复杂的软件。

十、第九步：操作系统内核启动

当 Bootloader 把控制权交给操作系统内核后，启动进入新的阶段。

以内核为例，它会继续完成：

●  建立页表；

●  开启 MMU；

●  初始化调度器；

●  初始化中断系统；

●  初始化驱动；

●  挂载根文件系统；

●  启动第一个用户态进程。

到这里，SoC 才真正从“硬件刚醒”进入“系统可用”。

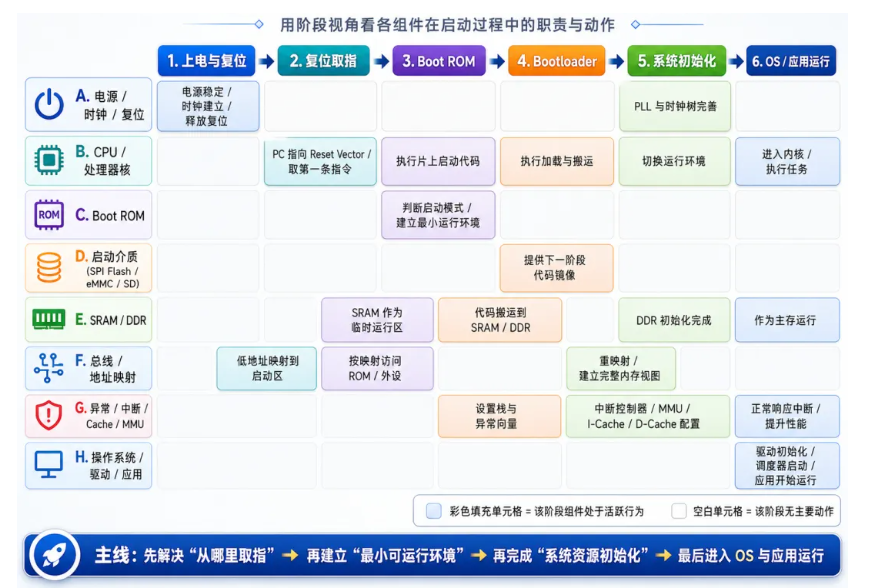

可以把整个过程理解为一场接力：

复位电路：把系统拉到确定状态
CPU：从复位向量取第一条指令
Boot ROM：找到启动源
Bootloader：初始化大系统
操作系统：管理全部软硬件资源
应用程序：提供最终功能

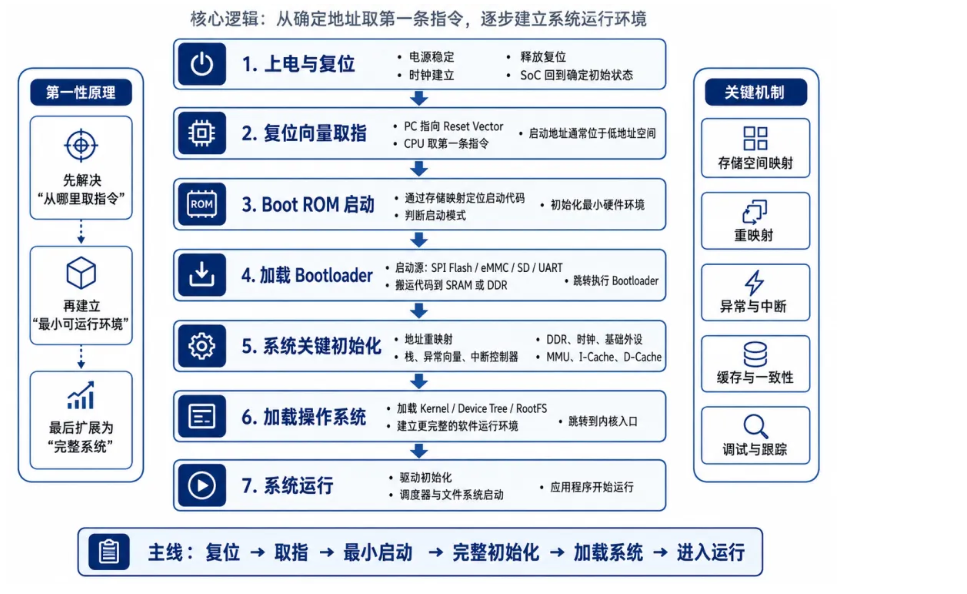

十一、完整 SoC 启动流程总结

可以把 SoC 启动压缩成下面这条主线：

1. 上电
   ↓
2. 电源稳定，时钟产生，复位释放
   ↓
3. CPU 进入复位状态
   ↓
4. PC 指向复位向量
   ↓
5. 根据存储映射访问 Boot ROM
   ↓
6. Boot ROM 执行启动代码
   ↓
7. 判断启动模式和启动介质
   ↓
8. 初始化最小硬件环境
   ↓
9. 加载 Bootloader
   ↓
10. 必要时进行地址重映射
   ↓
11. 设置栈、异常向量、中断控制器
   ↓
12. 初始化 DDR、时钟、外设
   ↓
13. 配置 MMU、Cache 和缓存一致性
   ↓
14. 加载操作系统或应用程序
   ↓
15. 跳转到系统入口
   ↓
16. SoC 正式运行

结语：SoC 启动的本质

SoC 启动看起来复杂，但抓住一条线就很清楚：

处理器必须从确定地址取到第一条指令；

 启动代码必须建立最小运行环境；

 系统必须逐步初始化存储、异常、中断、缓存和外设；

 最后把控制权交给更高级的软件。

所以，SoC 启动不是“软件跑起来”这么简单，而是硬件体系结构、存储映射、异常机制、缓存系统和启动软件共同配合的结果。
