Windows内核驱动完整实现：创建设备、注册派遣函数与完成IRP请求

零基础学逆向 | 2026-07-08 17:58 | 四川

封面图

整理了一下当初学习Windows内核驱动开发的笔记
理解CPU权限级别和完整的驱动程序实现

一、CPU权限级别：为什么驱动是"内核级"的？

在理解Windows驱动之前，必须先搞懂CPU的运行模式。

CPU的四种运行模式

实模式（Real Mode）：CPU通电后进入的模式，兼容16位操作系统和应用。人人平等，没有权限之分。
保护模式（Protected Mode）：32位操作系统运行的模式，引入了权限等级的概念。
虚拟8086模式（Virtual-8086 Mode）：在保护模式下模拟实模式环境，以运行16位程序。

保护模式到底保护什么？

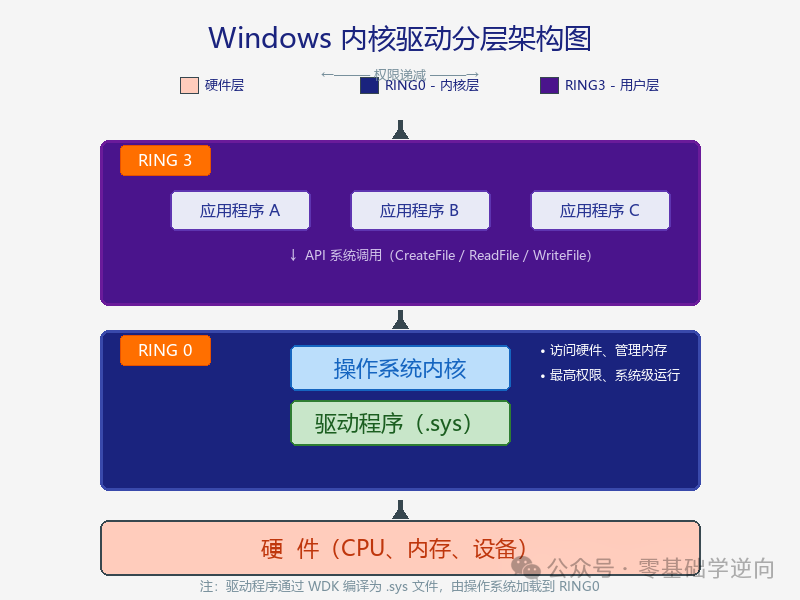

保护模式的核心就是保护硬件。它把权限划分为4个级别（ring0~ring3）：

级别	用途	特点
ring0	操作系统内核代码	最高权限，可直接访问硬件
ring3	应用程序代码	最低权限，不能直接操作硬件

CPU权限级别图

应用程序访问硬件的路径：

应用程序 → 系统调用(API) → 操作系统 → 硬件

驱动程序就在 ring0 运行，是操作系统与硬件之间的桥梁。

保护模式提供的关键能力

权限管理 — 防止应用程序胡作非为
内存隔离 — 一个进程崩溃不影响其他进程
任务管理（Task）
系统调用
中断管理

如何进入ring0？

系统级别漏洞（不推荐）
操作系统为驱动厂商提供的接口 — 即驱动开发框架

💡 操作系统提供驱动接口，厂家编写 .sys 文件，操作系统加载它（映射到高2G虚拟地址空间），然后调用它。

驱动的分类

类型	说明
内核驱动	不操作硬件的驱动（如虚拟光驱）
硬件驱动	直接操作硬件的驱动（键盘、鼠标、显卡）

驱动分类图

⚠️ 驱动代码与操作系统同等级，崩溃可能导致系统蓝屏。务必使用虚拟机测试！

二、驱动开发环境搭建

WDK 的选择

WDK（Windows Driver Kit）是驱动开发的必备工具。

WDK新版：与 Visual Studio 绑定
WDK老版：提供离线文档
EWDK：独立开发包，不绑定VS

下载地址：https://docs.microsoft.com/zh-cn/windows-hardware/drivers/other-wdk-downloads

安装顺序（高版本）：

安装 VS → 安装 SDK → 安装 WDK → 自动安装 VS 插件

⚠️ 安装过程不能中断，否则只能重装系统才能再安装插件！

驱动框架体系

框架	说明
WDM	Windows Driver Model，即插即用，硬件驱动标准
KMDF	Kernel-Mode Driver Framework，内核模式驱动（NT驱动）
WDF	Windows Driver Framework，C++ 驱动框架
UMDF	User-Mode Driver Framework，3环驱动

驱动框架体系图

第一个驱动程序

准备 sources 文件（指定目标文件名、类型、源文件）
切换路径到编译目录
build 编译
- free → release 版
- checked → debug 版

驱动安装与启动

SC 方式：

CreateService  →  安装服务
StartService   →  启动驱动

关于签名：

XP 系统无签名要求，可关掉签名验证
Win11 已无32位版本，仅支持64位驱动

三、完整的驱动程序 —— 创建设备、注册派遣函数、完成请求

现在进入最核心的部分：手写一个完整的驱动程序。

驱动程序的入口：DriverEntry

NTSTATUS DriverEntry(
    __in struct _DRIVER_OBJECT* DriverObject,
    __in PUNICODE_STRING RegistryPath
)

四个核心任务

创建设备（提供设备名称、扩展数据）
创建符号链接（与设备名称绑定，供3环应用访问）
注册派遣函数（处理 IRP 请求）
注册卸载函数（驱动停止时清理资源）

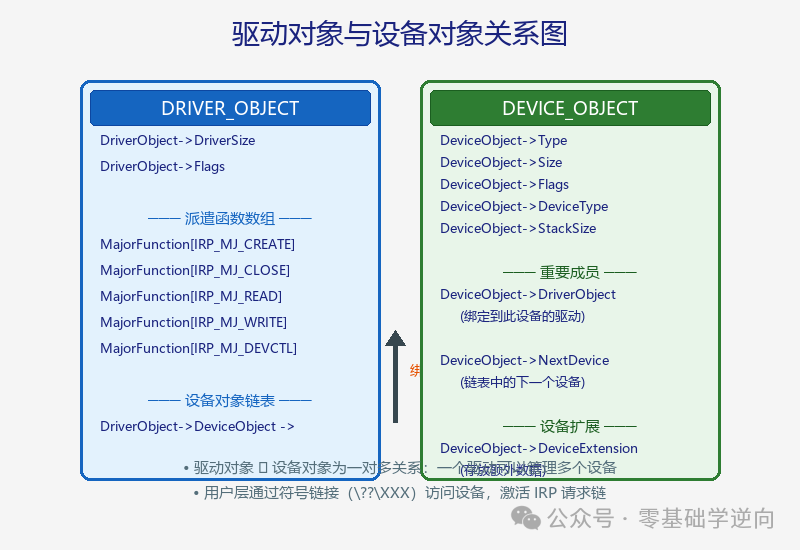

驱动对象与设备对象

┌─────────────────┐          ┌─────────────────┐
│  DRIVER_OBJECT   │ ──────→ │  DEVICE_OBJECT   │
│  （驱动对象）    │  绑定    │  （设备对象）    │
│  含派遣函数数组  │          │  含扩展指针      │
│  含设备对象链表  │          │                  │
└─────────────────┘          └─────────────────┘

DRIVER_OBJECT：系统创建的描述驱动信息的对象，绑定了派遣函数指针数组
DEVICE_OBJECT：给3环操作的对象（一个驱动可对应多个设备）

创建设备：IoCreateDevice

NTSTATUS IoCreateDevice(
    PDRIVER_OBJECT,              // 驱动对象
    ULONG DeviceExtensionSize,   // 扩展数据大小
    PUNICODE_STRING DeviceName,  // 设备名称
    DEVICE_TYPE DeviceType,      // 驱动类型
    ULONG DeviceCharacteristics, // 设备特性
    BOOLEAN Exclusive,           // 是否独占
    PDEVICE_OBJECT* DeviceObject // 返回的设备对象指针
);

IoCreateDevice参数图

设备扩展（DeviceExtension）

存放设备的额外数据
操作时向该指针指向的区域读写数据
推荐使用扩展指针而不是全局变量（多个设备共用时才用全局变量）

创建设备名称与符号链接

// 创建设备名称
UNICODE_STRING devName;
RtlInitUnicodeString(&devName, L"\\Device\\MyDriverDevice");

// 创建符号链接
UNICODE_STRING symLink;
RtlInitUnicodeString(&symLink, L"\\??\\MyDriver");

NTSTATUS status = IoCreateSymbolicLink(&symLink, &devName);
if (!NT_SUCCESS(status)) {
    IoDeleteDevice(DeviceObject);
    return status;
}

0环设备名格式：\Device\XXX
3环通过符号链接访问：\??\XXX 或 \DosDevices\XXX

注册派遣函数

DriverObject->MajorFunction[IRP_MJ_CREATE]         = MyCreate;
DriverObject->MajorFunction[IRP_MJ_CLOSE]          = MyClose;
DriverObject->MajorFunction[IRP_MJ_READ]           = MyRead;
DriverObject->MajorFunction[IRP_MJ_WRITE]          = MyWrite;
DriverObject->MajorFunction[IRP_MJ_DEVICE_CONTROL] = MyDeviceControl;

NTSTATUS MyFunction(PDEVICE_OBJECT DeviceObject, PIRP Irp)

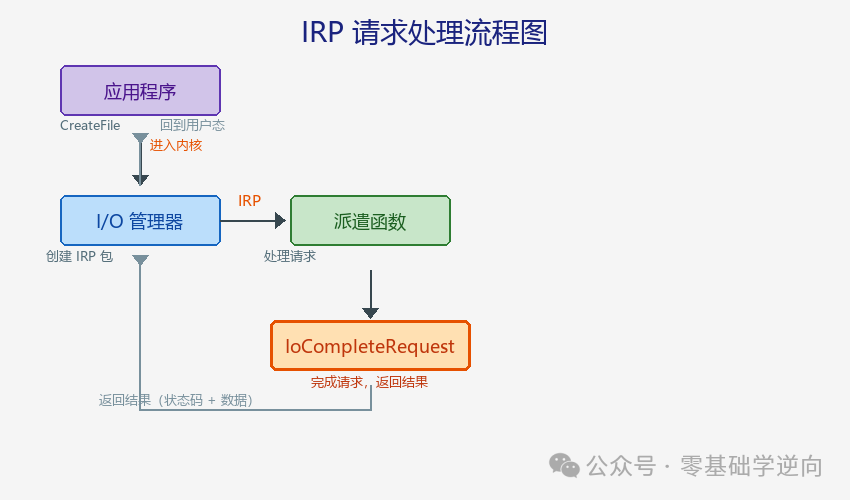

完成请求：IoCompleteRequest

NTSTATUS MyCreate(PDEVICE_OBJECT DeviceObject, PIRP Irp)
{
    DbgPrint("[MyDriver] %s", __FUNCTION__);
    Irp->IoStatus.Status = STATUS_SUCCESS;
    Irp->IoStatus.Information = 0;
    IoCompleteRequest(Irp, IO_NO_INCREMENT);
    return STATUS_SUCCESS;
}

读写实现要点

NTSTATUS MyWrite(PDEVICE_OBJECT DeviceObject, PIRP Irp)
{
    PIO_STACK_LOCATION stack = IoGetCurrentIrpStackLocation(Irp);
    ULONG length = stack->Parameters.Write.Length;
    PVOID buffer = Irp->AssociatedIrp.SystemBuffer;

    // ⚠️ 安全检查：缓冲区大小由用户指定，需要验证
    if (length > MAX_BUFFER_SIZE) {
        Irp->IoStatus.Status = STATUS_INVALID_PARAMETER;
        Irp->IoStatus.Information = 0;
        IoCompleteRequest(Irp, IO_NO_INCREMENT);
        return STATUS_INVALID_PARAMETER;
    }

    Irp->IoStatus.Status = STATUS_SUCCESS;
    Irp->IoStatus.Information = length;
    IoCompleteRequest(Irp, IO_NO_INCREMENT);
    return STATUS_SUCCESS;
}

卸载函数

VOID Unload(PDRIVER_OBJECT DriverObject)
{
    // 1. 删除符号链接
    UNICODE_STRING symLink;
    RtlInitUnicodeString(&symLink, L"\\??\\MyDriver");
    IoDeleteSymbolicLink(&symLink);

    // 2. 删除设备
    if (DriverObject->DeviceObject) {
        IoDeleteDevice(DriverObject->DeviceObject);
    }

    DbgPrint("[MyDriver] Driver unloaded successfully");
}

四、控制函数与缓冲区通讯方式

控制码（IOCTL）

#define IOCTL_MY_READ CTL_CODE(
    FILE_DEVICE_UNKNOWN, 0x800,
    METHOD_BUFFERED, FILE_ANY_ACCESS
)

PIO_STACK_LOCATION stack = IoGetCurrentIrpStackLocation(Irp);
ULONG ctlCode = stack->Parameters.DeviceIoControl.IoControlCode;
ULONG inLen   = stack->Parameters.DeviceIoControl.InputBufferLength;
ULONG outLen  = stack->Parameters.DeviceIoControl.OutputBufferLength;

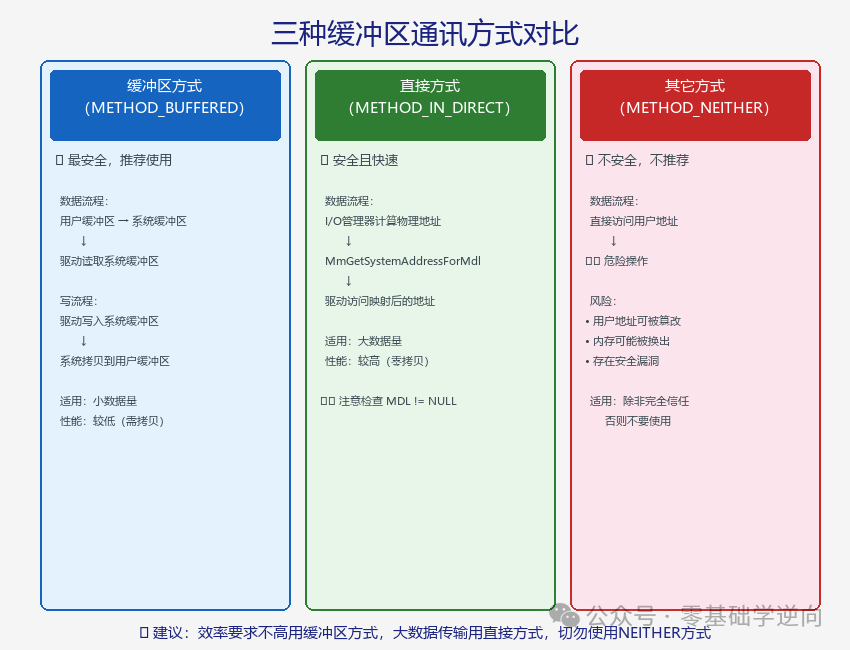

三种缓冲区通讯方式

通讯方式	机制	安全	性能	推荐场景
缓冲区方式	系统申请内核缓冲区，自动拷贝	✅ 最安全	❌ 较慢	小数据量、安全优先
直接方式	锁定用户内存，内核重新映射	✅ 安全	✅ 较快	大数据量传输
其它方式	直接访问用户地址	❌ 不安全	✅ 最快	⚠️ 不推荐

缓冲区通讯方式图

1️⃣ 缓冲区方式（推荐）

PVOID buffer = Irp->AssociatedIrp.SystemBuffer;

2️⃣ 直接方式

PMDL mdl = Irp->MdlAddress;
PVOID buffer = MmGetSystemAddressForMdlSafe(mdl, NormalPagePriority);
if (buffer == NULL) {
    // 处理错误...
}

3️⃣ 其它方式（NEITHER）

⚠️ 三环地址不可信任！用户程序可能在驱动处理期间改变地址内容，导致安全漏洞。

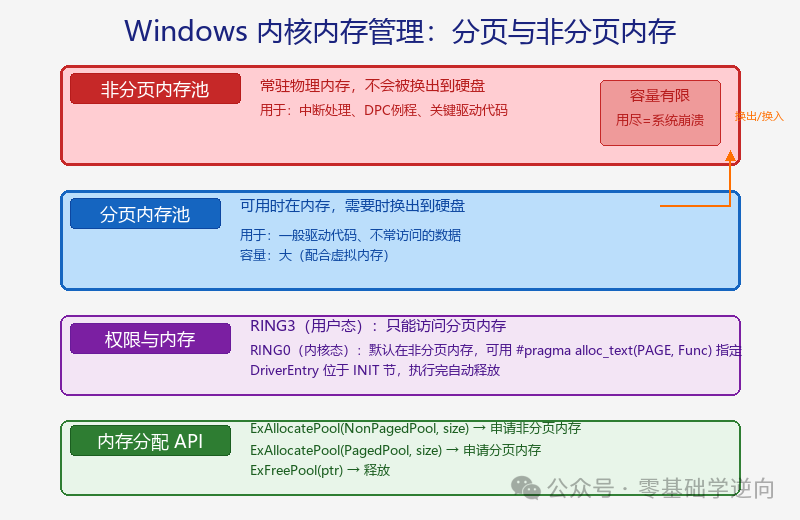

五、内核内存管理——分页与非分页内存

驱动使用的内存类型

内存类型	特点	用途
非分页内存池	常驻内存，不会被换出	重要的代码、DPC例程、中断处理
分页内存池	可用时在内存，需要时换出	一般的驱动代码
堆空间（ExAllocatePool）	动态分配	运行时需要的内存

申请与释放

// 申请非分页内存
PVOID ptr = ExAllocatePool(NonPagedPool, size);

// 申请分页内存
PVOID ptr = ExAllocatePool(PagedPool, size);

// 释放
ExFreePool(ptr);

注意事项

⚠️ 重要的代码使用非分页内存，不重要的使用分页内存

3环程序没有资格申请非分页内存，只有分页内存
0环函数默认在非分页内存，可以用 #pragma alloc_text() 指定在不同节
DriverEntry 函数执行完后内存会被释放（属于 INIT 节），所以 Unload 函数不能放在 INIT 节

// 将 DriverEntry 放到 INIT 节，执行完释放
#pragma alloc_text(INIT, DriverEntry)

💡 非分页内存越用越少，申请完后系统无法回收——非分页内存耗尽可能导致系统崩溃！

结语：写给驱动开发新手的几点建议

虚拟机是第一生产力
驱动的bug几乎都意味着蓝屏，反复实机测试 = 反复重启
安全是第一优先级
内核代码的缓冲区溢出不只是崩溃，还可能被恶意利用
从 WDM/KMDF 开始
不要一上来就搞 WDF，先把基础框架搞清楚
用好 DbgPrint 和 WinDbg
内核调试和用户态调试完全不一样，早点掌握双机调试
阅读操作系统行为
用 WinObj 查看设备对象，理解系统的内部视图

驱动开发是一扇门，推开它，你就真正进入了操作系统的底层世界。
希望这篇文章能帮你迈出第一步。

📌 如果你觉得这篇文章有帮助，欢迎点赞、在看、转发！
📌 关注本公众号，持续输出内核驱动、Windows底层技术干货。

#Windows驱动 #内核开发 #驱动开发 #C语言 #系统编程
