计算机组成原理：从晶体管到你面前这块屏幕的史诗之旅
“任何足够先进的技术，都与魔法无异。”* —— 亚瑟·C·克拉克
但计算机不是魔法，它只是亿万个开关在以你无法想象的速度疯狂翻转。本文带你从最底层的晶体管开始，一路杀到你每天用的操作系统，把计算机组成原理这个"老古董"学科翻个底朝天。
📑 目录
- 概述：计算机到底是个啥？
- 冯·诺依曼架构：统治世界70年的设计图
- 数据的表示：二进制的狂欢
- 数字逻辑基础：从开关到加法器
- CPU：计算机的大脑（虽然它不会思考）
- 指令系统：CPU听得懂的语言
- 存储系统：速度与容量的永恒博弈
- 总线：计算机的高速公路系统
- I/O系统：与外界沟通的艺术
- 流水线：并行的魔法
- 多核处理器与并行计算
- 性能评价与量化分析
- 功耗、散热与可靠性
- 现代计算机架构前沿
- 总结
- 参考文献
1. 概述：计算机到底是个啥？
在你打开这篇文章的瞬间，你的计算机（或者手机）正在执行数十亿次操作。从按下键盘到屏幕上出现文字，中间经历了无数次数据搬运、逻辑判断和电信号转换。计算机组成原理（Computer Organization）就是研究这些操作在硬件层面是如何实现的学科。
别和"计算机体系结构"（Computer Architecture）搞混了——前者关注"怎么做到的"（How），后者关注"应该做成什么样"（What）。就好比建筑师画蓝图（Architecture），工程师负责把楼盖起来（Organization）[1]。
1.1 计算机发展简史
计算机的历史就是人类追求计算速度的血泪史。从算盘到量子计算机，每一步都伴随着材料科学、物理学和工程学的突破。
| 时代 | 年代 | 核心器件 | 代表机器 | 运算速度 | 存储方式 | 编程方式 |
|---|---|---|---|---|---|---|
| 第一代 | 1946-1957 | 电子管（真空管） | ENIAC, EDVAC, UNIVAC | ~5000次/秒 | 汞延迟线、磁鼓 | 机器语言、接线板 |
| 第二代 | 1958-1963 | 晶体管 | IBM 7090, CDC 1604 | ~100万次/秒 | 磁芯存储器 | 汇编语言 |
| 第三代 | 1964-1970 | 中小规模集成电路 | IBM 360, PDP-8 | ~1000万次/秒 | 半导体存储器 | 高级语言（FORTRAN, COBOL） |
| 第四代 | 1971-至今 | 大规模/超大规模集成电路 | Intel CPU, Apple M系列 | ~数十亿次/秒 | DRAM, SRAM, Flash | 面向对象、AI编程 |
| 未来 | 探索中 | 量子比特、光子、DNA | Google Sycamore | 理论上指数级 | 量子态 | 量子编程 |
表1：计算机发展四代——从一间房子大的ENIAC到你口袋里的手机
ENIAC重达30吨，功耗150千瓦（需要专门的发电机供电），但计算能力还不如你手腕上的电子表。科技的进步有时候就是这么魔幻。
1.2 计算机的基本组成
不管你用的是1946年的ENIAC还是2025年的M4 MacBook，计算机的核心组成万变不离其宗：
| 组件 | 功能 | 现实类比 | 对应硬件 |
|---|---|---|---|
| 运算器（ALU） | 执行算术和逻辑运算 | 计算器 | CPU内部 |
| 控制器（CU） | 指挥协调各部件工作 | 交通警察 | CPU内部 |
| 存储器 | 存储程序和数据 | 仓库 | 内存条、硬盘 |
| 输入设备 | 接收外部信息 | 眼睛和耳朵 | 键盘、鼠标 |
| 输出设备 | 向外部展示结果 | 嘴巴和手 | 显示器、打印机 |
表2：计算机五大基本组成部件
没错，计算机本质上就是个"输入-处理-输出"的机器。复杂？不过是这个简单模式的亿次重复罢了。
1.3 计算机系统层次结构
计算机系统是一个多层抽象的杰作——每一层都对下层的复杂性视而不见，只管做好自己的事。这种"分层"的思想在计算机科学中无处不在：网络有OSI七层模型，存储有金字塔层次，软件有MVC架构……
| 层次 | 名称 | 示例 | 你接触的频率 | 核心任务 |
|---|---|---|---|---|
| 6 | 应用程序层 | Word, Chrome, 游戏 | 每天 | 解决用户问题 |
| 5 | 高级语言层 | Python, Java, C++ | 程序员 | 人类可读的逻辑表达 |
| 4 | 汇编语言层 | MOV, ADD, JMP | 底层程序员 | 机器指令的符号化 |
| 3 | 操作系统层 | Linux, Windows | 系统管理员 | 资源管理与调度 |
| 2 | 指令集架构层 | x86, ARM, RISC-V | CPU设计师 | 软硬件接口定义 |
| 1 | 微架构层 | 流水线、Cache | 芯片工程师 | ISA的硬件实现 |
| 0 | 逻辑门层 | AND, OR, NOT, Flip-Flop | 硬件工程师 | 用门电路实现功能 |
| -1 | 晶体管层 | MOSFET | 物理学家 | 物理开关 |
表3：计算机系统层次结构——从应用到硅片
你在第6层写个
print("Hello World")，最终要在第-1层让数十亿个晶体管配合翻转。这就是抽象的力量——你不需要知道MOSFET怎么工作，就能写出改变世界的软件。
1.4 计算机的核心性能指标
衡量一台计算机的性能，有几个关键参数：
| 指标 | 含义 | 单位 | 现代典型值 |
|---|---|---|---|
| 时钟频率（Clock Rate） | 每秒时钟周期数 | Hz (GHz) | 3-6 GHz |
| CPI | 每条指令平均时钟周期数 | cycles/instruction | 0.25-2 |
| MIPS | 每秒百万条指令 | M instructions/sec | 数千 |
| FLOPS | 每秒浮点运算次数 | FLOPS (GFLOPS, TFLOPS) | 数TFLOPS |
| 带宽（Bandwidth） | 数据传输速率 | GB/s | 数十GB/s |
| 延迟（Latency） | 完成一次操作的时间 | ns, μs, ms | 依赖层级 |
表4：计算机核心性能指标
注意：MIPS（每秒百万条指令）这个指标其实很误导——不同架构的"一条指令"做的事情完全不同。一条x86的
REP MOVSB可以复制数GB内存，而RISC可能需要数千条指令才能完成同样的事。
2. 冯·诺依曼架构：统治世界70年的设计图

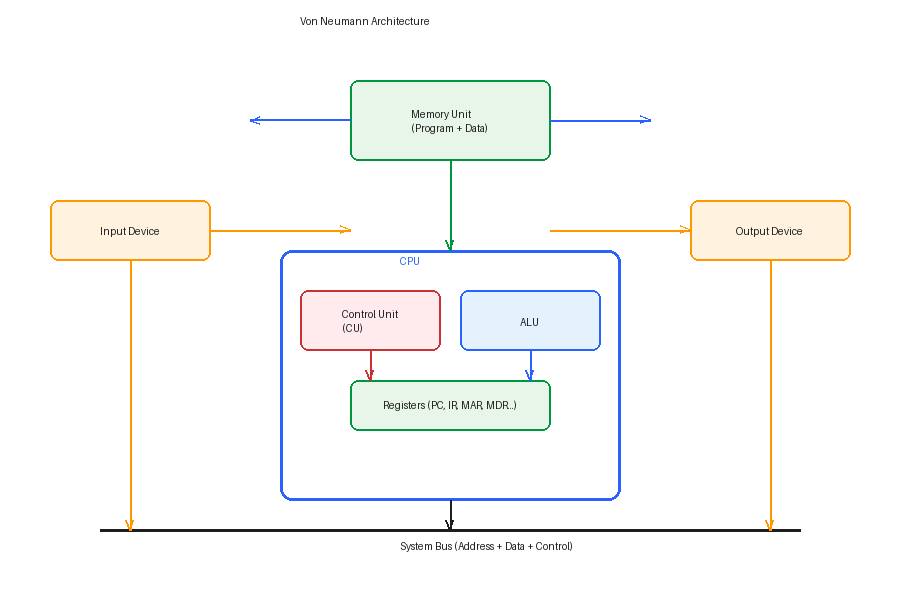

图1：冯·诺依曼架构示意图 —— 1945年的一篇论文，定义了此后所有计算机的蓝图
1945年，约翰·冯·诺依曼（John von Neumann）在EDVAC报告中提出了一个看似简单却影响深远的想法：程序和数据存储在同一个存储器中 [2]。这个想法有多牛？你今天用的每一台计算机——从笔记本到手机到服务器——本质上都是冯·诺依曼机器。
在此之前，计算机的"程序"是通过接线板或者打孔卡片物理设定的——每换一个程序，工程师们就得拿着螺丝刀重新接线。冯·诺依曼说："把程序也当成数据存起来不就好了？"这个思想被称为存储程序（Stored Program）概念，是计算机科学的基石之一。
2.1 核心思想
冯·诺依曼架构有五大核心设计原则：
| 原则 | 内容 | 意义 |
|---|---|---|
| 存储程序 | 程序和数据以同等地位存储在存储器中 | 程序可以像数据一样被修改 |
| 二进制 | 采用二进制表示数据和指令 | 硬件实现简单（高/低电平） |
| 顺序执行 | 指令按顺序从内存取出执行 | 简化控制逻辑 |
| 五大部件 | 运算器、控制器、存储器、输入、输出 | 模块化设计 |
| 以运算器为中心 | 数据必须经过运算器才能在各部件间传送 | 后来改为以存储器为中心 |
表5：冯·诺依曼架构五大设计原则
“以运算器为中心"这个设计在早期造成了瓶颈——所有数据都得经过ALU才能到别的地方去。现代计算机改为"以存储器为中心”，I/O设备可以直接和内存通信（DMA），不再需要CPU当中间商。
2.2 冯·诺依曼瓶颈
但这个架构有个著名的缺陷——冯·诺依曼瓶颈（Von Neumann Bottleneck）：CPU和内存之间只有一条总线，指令和数据分时传输。CPU再快，也得排队等数据从内存搬过来。
打个比方：CPU是个顶级厨师（处理速度极快），但厨房到仓库之间只有一扇小门（总线带宽有限）。厨师做菜速度再快，原材料搬不过来也只能干等 [3]。
这个瓶颈有多严重？我们来算一笔账：
| 组件 | 典型速度 | 说明 |
|---|---|---|
| 现代CPU核心 | 3-5 GHz | 每秒执行数十亿次操作 |
| DDR4内存带宽 | ~50 GB/s | 看起来很快？ |
| CPU每周期处理数据 | 32-64 字节 | AVX-512一次处理64字节 |
| CPU等待内存时间 | ~100个时钟周期 | 这段时间CPU只能干等 |
表6：冯·诺依曼瓶颈的量化分析
CPU执行一条指令只要1个时钟周期（0.3ns），但从内存取数据要100个周期（30ns）。这意味着CPU有99%的时间在等数据！这就是为什么Cache如此重要——它是"仓库旁边的小冰箱"。
2.3 三种架构对比
| 架构类型 | 指令和数据 | 代表 | 优势 | 劣势 |
|---|---|---|---|---|
| 冯·诺依曼 | 共用同一总线和存储器 | 几乎所有通用CPU | 设计简单，灵活 | 瓶颈明显 |
| 哈佛 | 分开的总线和存储器 | DSP, AVR单片机 | 可同时取指和取数 | 设计复杂，成本高 |
| 改良哈佛 | 分开Cache，统一主存 | ARM Cortex, x86现代CPU | 兼顾两者优点 | 硬件更复杂 |
表7：冯·诺依曼 vs 哈佛 vs 改良哈佛架构
现代CPU基本都是"改良哈佛"：L1 Cache分为指令Cache（i-cache）和数据Cache（d-cache），但主存还是统一的。算是对冯老先生的一种致敬和改良吧。哈佛结构在嵌入式领域依然活跃——比如你家微波炉里的单片机，很可能就是哈佛架构。
2.4 现代冯·诺依曼架构的改进
| 改进方向 | 技术手段 | 效果 |
|---|---|---|
| 缓解总线瓶颈 | Cache层次结构 | 将常用数据放在CPU附近 |
| 增加带宽 | 多通道内存、更宽总线 | DDR5双通道可达~100 GB/s |
| 减少CPU等待 | 预取（Prefetch） | 提前将数据搬到Cache |
| 异步执行 | 乱序执行、多线程 | CPU在等待时做其他事 |
| 近存计算 | HBM、3D堆叠 | 将存储器和处理器物理上靠近 |
表8：缓解冯·诺依曼瓶颈的现代技术
冯·诺依曼瓶颈到今天依然存在，但工程师们用各种巧妙的方法把它"藏"了起来。就像你家门口的路虽然窄，但如果有足够多的快递柜（Cache），快递员（CPU）也不用每次都跑仓库（内存）。
3. 数据的表示：二进制的狂欢
计算机的世界里只有0和1。没错，你看到的这篇文章、你听的音乐、你看的电影，在计算机眼里都是0和1的序列。这就像用26个字母写出莎士比亚全集一样——简单元素的无限组合 [4]。
3.1 为什么是二进制？
你可能会问：为什么不用十进制（我们人类习惯的）或者三进制（据说信息密度更高）？原因其实很朴素：
| 因素 | 二进制的优势 | 其他进制的问题 |
|---|---|---|
| 硬件实现 | 只需区分两种状态（高/低电平、有/无磁化） | 多种状态难以可靠区分 |
| 抗噪声 | 两个状态之间有很大的容错空间 | 状态越多，容错空间越小 |
| 逻辑运算 | 布尔代数天然二值 | 多值逻辑复杂度爆炸 |
| 存储可靠性 | 两种状态容易保持 | 多种状态容易退化 |
| 成本 | 最少的元件数 | 更多状态=更多电路 |
表9：为什么计算机选择二进制
虽然二进制"看起来"效率低（表示同一个数需要更多位），但它的可靠性和实现简单性远超其他进制。工程上，简单可靠往往比理论最优更重要。
3.2 进制转换
在计算机领域，除了二进制，八进制和十六进制也经常使用——因为它们和二进制之间的转换非常方便。
| 十进制 | 二进制 | 八进制 | 十六进制 | 说明 |
|---|---|---|---|---|
| 0 | 0000 | 0 | 0 | 什么都不是 |
| 1 | 0001 | 1 | 1 | 最小的"有" |
| 7 | 0111 | 7 | 7 | 八进制的最大一位 |
| 8 | 1000 | 10 | 8 | 一个字节的一半? |
| 10 | 1010 | 12 | A | 十六进制开始用字母了 |
| 15 | 1111 | 17 | F | 十六进制的最大一位 |
| 16 | 10000 | 20 | 10 | 换行了！ |
| 127 | 01111111 | 177 | 7F | 有符号8位最大正数 |
| 128 | 10000000 | 200 | 80 | 补码中-128的表示 |
| 255 | 11111111 | 377 | FF | 一个字节的最大值 |
| 1024 | 10000000000 | 2000 | 400 | 1 KB，程序员的"一千" |
| 65535 | 1111111111111111 | 177777 | FFFF | 16位最大值 |
表10：常用进制对照表
为什么程序员总把1024叫"一千"？因为2¹⁰ = 1024，用起来比1000方便多了。这不是偷懒，是效率。十六进制更是程序员的好朋友——每4位二进制正好对应1位十六进制，
0xFF就是1111 1111，一眼就能看出来。
3.3 整数的表示
计算机表示整数有三种方式，各有千秋：
| 表示方法 | 范围（8位） | 优点 | 缺点 | 举例（8位） |
|---|---|---|---|---|
| 原码 | -127 ~ +127 | 直观易懂 | 有两个0，加法复杂 | [+5]=00000101, [-5]=10000101 |
| 反码 | -127 ~ +127 | 减法变加法 | 还是有两个0 | [-5]=11111010 |
| 补码 | -128 ~ +127 | 唯一的0，加法统一 | 不直观 | [-5]=11111011 |
表11：整数的三种编码方式
现代计算机几乎全部使用补码。原因？因为补码让加法和减法用同一套电路搞定——少一个减法器，省面积省功耗省钱。工程上的"偷懒"往往就是最优解。
补码的精髓：对于n位二进制数，补码的定义是：
正数：与原码相同
负数：2^n - |x|，或者等价地，"取反加一"
举个例子：求-5的8位补码：
- 写出+5的原码：
0000 0101 - 按位取反：
1111 1010 - 加一：
1111 1011← 这就是-5的补码
补码加法验证：5 + (-5) = 0？
0000 0101 (+5)
+ 1111 1011 (-5)
-----------
0000 0000 (0) ✓ 进位溢出自动丢弃
3.4 溢出检测
当运算结果超出表示范围时，就会发生溢出（Overflow）。检测方法有以下几种：
| 检测方法 | 条件 | 说明 |
|---|---|---|
| 单符号位法 | 两个正数相加得负数，或两个负数相加得正数 | 最直观 |
| 双符号位法 | 两位符号位不同（01或10） | 变形补码 |
| 进位异或法 | 最高位进位 ⊕ 次高位进位 = 1 | 硬件最常用 |
表12：溢出检测方法
溢出是程序bug的常见来源。1996年6月4日，欧洲航天局的Ariane 5火箭发射37秒后爆炸，原因就是一个64位浮点数转16位整数时发生了溢出——价值3.7亿美元的火箭就这样炸了。所以说，溢出检测不是小事。
3.5 浮点数的表示
IEEE 754标准是浮点数的"宪法" [5]。它把一个浮点数拆成三部分：
| 符号位(S) | 指数(E) | 尾数(M) |
实际值 = (-1)^S × 1.M × 2^(E-bias)
| 格式 | 总位数 | 符号位 | 指数位 | 尾数位 | 偏移量(bias) | 有效十进制位数 | 范围 |
|---|---|---|---|---|---|---|---|
| 半精度 FP16 | 16 | 1 | 5 | 10 | 15 | ~3.3 | ±65504 |
| 单精度 FP32 | 32 | 1 | 8 | 23 | 127 | ~7.2 | ±3.4×10³⁸ |
| 双精度 FP64 | 64 | 1 | 11 | 52 | 1023 | ~15.9 | ±1.8×10³⁰⁸ |
| 扩展精度 | 80 | 1 | 15 | 64 | 16383 | ~19.2 | ~10⁴⁹³² |
| BF16 | 16 | 1 | 8 | 7 | 127 | ~2.4 | ±3.4×10³⁸ |
表13：IEEE 754浮点数格式详解
BF16（Brain Floating Point）是Google专门为AI训练设计的格式——保留了FP32的指数范围（动态范围大），但牺牲了尾数精度（AI对精度不太敏感）。这就是工程上的"够用就好"。
特殊值的表示：
| 值 | 符号位 | 指数 | 尾数 | 含义 |
|---|---|---|---|---|
| +0 | 0 | 全0 | 全0 | 正零 |
| -0 | 1 | 全0 | 全0 | 负零（和+0相等） |
| +∞ | 0 | 全1 | 全0 | 正无穷 |
| -∞ | 1 | 全1 | 全0 | 负无穷 |
| NaN | 0或1 | 全1 | 非0 | 非数（0/0, ∞-∞） |
| 非规格化数 | 0或1 | 全0 | 非0 | 接近0的极小数 |
表14：IEEE 754特殊值
为什么
0.1 + 0.2 != 0.3？因为0.1在二进制中是无限循环小数（就像1/3在十进制中是0.333…），浮点数只能近似存储。这不是bug，是数学的宿命。IEEE 754规定NaN != NaN——也就是说，“不是一个数"不等于"不是一个数”，这个规定让很多程序员抓狂。
3.6 字符编码
| 编码标准 | 位数 | 覆盖范围 | 特点 | 发布年份 |
|---|---|---|---|---|
| ASCII | 7位 | 英文字母、数字、符号 | 128个字符，美国人设计的 | 1963 |
| EBCDIC | 8位 | IBM专用字符集 | IBM大型机使用 | 1964 |
| GB2312 | 16位 | 简体中文 | 6763个汉字，覆盖日常使用 | 1980 |
| GBK | 16位 | 简体中文扩展 | 21003个汉字，兼容GB2312 | 1995 |
| GB18030 | 可变 | 中文全覆盖 | 强制标准 | 2000 |
| Unicode | 可变 | 全世界所有文字 | 统一编码，不再乱码 | 1991 |
| UTF-8 | 可变(1-4字节) | Unicode的实现 | 兼容ASCII，互联网主流 | 1993 |
表15：字符编码演进史
为什么中文在电脑上曾经变成乱码？因为编码不统一——大陆用GB2312，台湾用Big5，日本用Shift-JIS。UTF-8的出现终结了这场"编码战争"。一个有趣的事实：UTF-8的发明者是Ken Thompson（Unix的创始人之一），他在1992年的一次晚餐餐巾纸上设计出了UTF-8。
3.7 数据校验与纠错
在数据传输和存储过程中，错误不可避免。如何检测和纠正这些错误？
| 方法 | 原理 | 检错能力 | 纠错能力 | 应用场景 |
|---|---|---|---|---|
| 奇偶校验 | 增加1位使1的个数为奇/偶 | 1位错误 | 无 | 内存ECC |
| 海明码 | 在2的幂位置插入校验位 | 2位错误 | 1位错误 | ECC内存 |
| CRC | 循环冗余校验 | 多位突发错误 | 无 | 网络传输、磁盘 |
| RS码 | 里德-所罗门码 | 多位错误 | 多位错误 | CD/DVD、QR码 |
| LDPC | 低密度奇偶校验码 | 接近香农极限 | 强 | 5G、SSD |
表16：数据校验与纠错方法
你买的ECC内存（Error-Correcting Code Memory）就是用海明码——它能自动纠正1位错误，检测2位错误。服务器内存几乎都是ECC的，因为内存中的位翻转（由宇宙射线、α粒子等引起）比你想象的更频繁——每GB内存每年大约会发生几次。
4. 数字逻辑基础：从开关到加法器
在深入CPU之前，我们先了解一下构建CPU的基本"积木"——逻辑门和组合逻辑电路。
4.1 基本逻辑门
| 门电路 | 符号 | 逻辑表达式 | 真值表（输出为1的条件） | 晶体管数 |
|---|---|---|---|---|
| AND（与） | & | F = A·B | A和B都为1 | 6 |
| OR（或） | ≥1 | F = A+B | A或B至少一个为1 | 6 |
| NOT（非） | 1 | F = Ā | A为0 | 2 |
| NAND（与非） | &̄ | F = ~(A·B) | A和B不同时为1 | 4 |
| NOR（或非） | ≥̄1 | F = ~(A+B) | A和B都为0 | 4 |
| XOR（异或） | =1 | F = A⊕B | A和B不同 | 8 |
| XNOR（同或） | = | F = ~(A⊕B) | A和B相同 | 8 |
表17：七种基本逻辑门
有趣的是，NAND门（与非门）和NOR门（或非门）都是万能门——只用NAND门（或只用NOR门）就能构建出所有其他逻辑门。理论上，你可以只用NAND门造出一台完整的计算机。现代CMOS工艺中，NAND门只需要4个晶体管，比AND+NOT的组合（8个）更省面积。
4.2 组合逻辑电路
组合逻辑电路的输出只取决于当前输入，没有"记忆"功能。
| 电路 | 功能 | 关键应用 | 门电路数量级 |
|---|---|---|---|
| 多路选择器（MUX） | 从多个输入中选择一个输出 | 数据选择 | ~10个门 |
| 解码器（Decoder） | 将n位编码展开为2^n条线 | 地址译码 | ~20个门 |
| 编码器（Encoder） | 将2^n条输入压缩为n位编码 | 优先级编码 | ~15个门 |
| 加法器（Adder） | 二进制加法 | ALU核心 | ~30个门(1位) |
| 比较器（Comparator） | 比较两个数的大小 | 条件判断 | ~20个门 |
| 移位器（Shifter） | 数据左移/右移 | 乘除法优化 | ~15个门 |
表18：常见组合逻辑电路
4.3 加法器的演进
加法器是ALU的核心，它的设计直接影响CPU性能。
| 加法器类型 | 进位方式 | 延迟 | 面积 | 适用场景 |
|---|---|---|---|---|
| 行波进位加法器（RCA） | 逐位传递进位 | O(n) | 最小 | 低功耗场景 |
| 超前进位加法器（CLA） | 并行计算所有进位 | O(log n) | 较大 | 高性能CPU |
| 选择进位加法器 | 预计算两种进位，选择其一 | O(√n) | 中等 | 折中方案 |
| 进位旁路加法器 | 跳过无需等待的进位 | O(√n) | 中等 | 折中方案 |
| Ling加法器 | 改进的CLA变体 | O(log n) | 中等 | 高频设计 |
表19：不同加法器设计对比
一个32位行波进位加法器的延迟是32个门延迟，而超前进位加法器只需要约5个门延迟。差了6倍多！这就是为什么高性能CPU都用超前进位加法器——虽然面积大了，但速度提升值得。
4.4 时序逻辑电路
与组合逻辑不同，时序逻辑电路有"记忆"功能——输出不仅取决于当前输入，还取决于之前的状态。
| 电路 | 功能 | 触发方式 | 典型应用 |
|---|---|---|---|
| SR锁存器 | 最基本的存储单元 | 电平触发 | 去抖动电路 |
| D触发器 | 存储1位数据 | 边沿触发 | 寄存器基本单元 |
| JK触发器 | 具有翻转功能 | 边沿触发 | 计数器 |
| T触发器 | 翻转触发器 | 边沿触发 | 分频器 |
| 寄存器 | 多个D触发器并联 | 边沿触发 | CPU内部寄存器 |
| 计数器 | 按时钟递增/递减 | 边沿触发 | 程序计数器(PC) |
| 移位寄存器 | 数据逐位移动 | 边沿触发 | 串并转换 |
表20：常见时序逻辑电路
一个D触发器由6个NAND门组成，可以存储1位数据。现代CPU的寄存器堆由数百个触发器组成。一个64位寄存器 = 64个D触发器 ≈ 384个NAND门 ≈ 1536个晶体管。而CPU可能有上百个寄存器——光寄存器就用了十几万个晶体管。
5. CPU：计算机的大脑（虽然它不会思考）

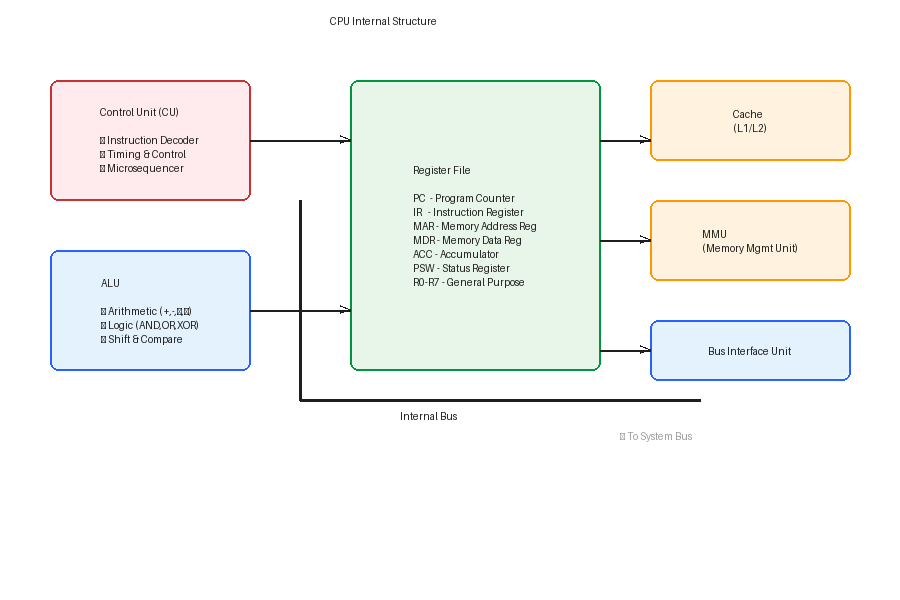

图2：CPU内部结构框图 —— 里面塞满了寄存器、ALU和各种控制逻辑
CPU（Central Processing Unit）是计算机的核心，负责取指、译码、执行的无限循环。但说到底，CPU不会"思考"——它只是按照时钟节拍，一条接一条地执行指令 [6]。
5.1 CPU的基本组成
| 部件 | 英文 | 功能 | 典型数量/大小 |
|---|---|---|---|
| 算术逻辑单元 | ALU | 执行加减乘除、与或非异或 | 1-2个 |
| 控制单元 | CU | 译码指令、产生控制信号 | 1个 |
| 通用寄存器 | GPR | 暂存操作数和中间结果 | 8-32个（x86-64有16个） |
| 程序计数器 | PC | 指向下一条指令的地址 | 1个 |
| 指令寄存器 | IR | 存放当前正在执行的指令 | 1个 |
| 存储器地址寄存器 | MAR | 存放要访问的内存地址 | 1个 |
| 存储器数据寄存器 | MDR | 存放从内存读取的数据 | 1个 |
| 状态寄存器 | PSW/FLAGS | 存放运算状态（进位、溢出、零等） | 1个 |
| 堆栈指针 | SP | 指向栈顶地址 | 1个 |
| 基址/变址寄存器 | BR/IX | 地址计算辅助 | 1-2个 |
表21：CPU核心寄存器一览
寄存器是CPU内部最快的存储，访问时间通常不到1纳秒。为什么不用寄存器做主存？因为贵——一个寄存器的面积相当于数千个DRAM单元。x86-64架构有16个通用寄存器（RAX, RBX, RCX, RDX, RSI, RDI, RBP, RSP, R8-R15），比32位时代的8个翻了一倍。
5.2 ALU详解
ALU（算术逻辑单元）是CPU中真正"干活"的部件。它能做的操作包括：
| 类别 | 操作 | 说明 |
|---|---|---|
| 算术运算 | 加法（ADD） | 最基本的运算 |
| 减法（SUB） | 通过补码加法实现 | |
| 乘法（MUL） | 通过移位和加法实现（或专用乘法器） | |
| 除法（DIV） | 通过移位和减法实现 | |
| 自增/自减（INC/DEC） | 加1/减1 | |
| 逻辑运算 | AND（与） | 按位与 |
| OR（或） | 按位或 | |
| XOR（异或） | 按位异或 | |
| NOT（非） | 按位取反 | |
| 移位运算 | 逻辑左移/右移 | 低位/高位补0 |
| 算术右移 | 保持符号位 | |
| 循环移位 | 从一端移出，另一端移入 | |
| 比较运算 | CMP | 减法但不保存结果，只设置标志位 |
| TEST | AND但不保存结果，只设置标志位 |
表22：ALU支持的运算类型
一个简单的8位ALU大约需要500-1000个门电路。现代CPU的ALU支持64位运算，还集成了浮点单元（FPU）和向量单元（SIMD），复杂度增加了几个数量级。
5.3 控制单元设计
控制单元（CU）是CPU的"指挥官"，它决定在每个时钟周期做什么。有两种设计方式：
| 设计方式 | 原理 | 优点 | 缺点 | 代表 |
|---|---|---|---|---|
| 硬布线控制 | 用组合逻辑电路直接实现控制信号 | 速度快 | 设计复杂，不易修改 | RISC处理器 |
| 微程序控制 | 用微指令序列实现控制信号 | 易于设计和修改 | 速度较慢 | CISC处理器 |
表23：两种控制单元设计方式
硬布线控制就像"用电路写死的程序"——快但不灵活。微程序控制就像"CPU内部跑的迷你程序"——灵活但有额外开销。x86处理器用微程序控制（因为CISC指令太复杂），ARM/RISC-V用硬布线控制（因为RISC指令简单）。

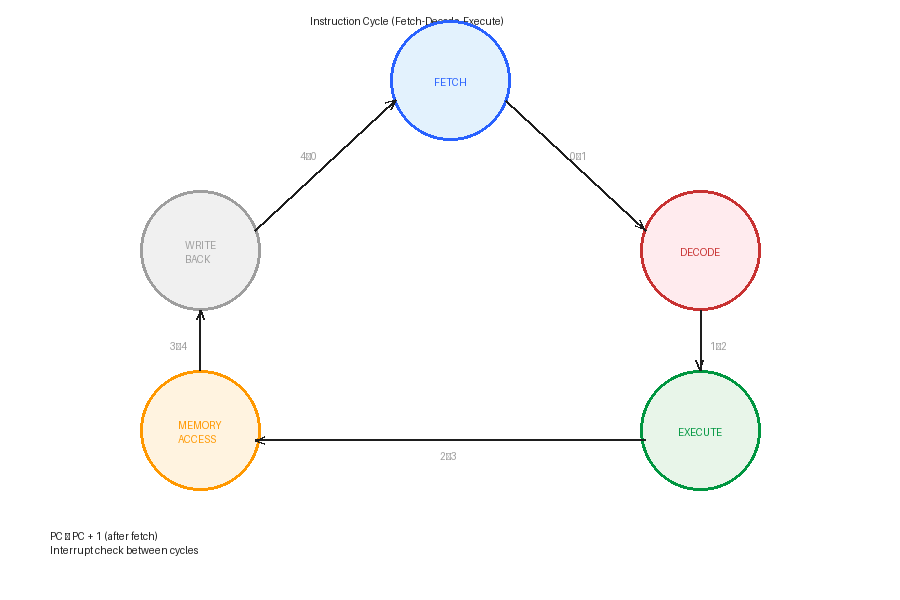

5.4 指令执行过程
一条指令的执行至少需要以下步骤：
| 步骤 | 名称 | 操作 | 涉及部件 | 详细说明 |
|---|---|---|---|---|
| 1 | 取指（Fetch） | 从内存读取指令到IR | PC, MAR, MDR, IR | PC→MAR→内存→MDR→IR，然后PC+1 |
| 2 | 译码（Decode） | 分析指令操作码和操作数 | CU | CU解析操作码，确定操作类型和操作数来源 |
| 3 | 计算地址 | 计算有效地址（若需要） | ALU | 基址+偏移、变址+偏移等 |
| 4 | 取操作数 | 从寄存器/内存读取操作数 | 寄存器堆, MDR | 可能需要访问内存（多一个周期） |
| 5 | 执行（Execute） | ALU执行运算 | ALU | 加减乘除、逻辑运算、移位等 |
| 6 | 写回（Write Back） | 将结果写回寄存器/内存 | 寄存器堆, MDR | 结果→寄存器或结果→MDR→内存 |
表24：指令执行的六个基本步骤
这是理想情况。现代CPU有流水线、乱序执行、分支预测等"加速器"，实际过程比这复杂得多。一条简单的
ADD R1, R2, R3可能只需要1个周期（流水线满载时），但一条MUL可能需要3-5个周期，一条浮点除法可能需要15-20个周期。
5.5 CISC vs RISC
指令集架构（ISA）是软件和硬件之间的"合同"。两大流派之争持续了数十年 [7]：
| 特性 | CISC（复杂指令集） | RISC（精简指令集） |
|---|---|---|
| 代表 | x86 (Intel/AMD) | ARM, RISC-V, MIPS |
| 指令数量 | 数百到上千条 | 通常50-200条 |
| 指令长度 | 可变（1-15字节） | 固定（通常4字节） |
| 执行周期 | 多周期，复杂指令需数十周期 | 单周期为主 |
| 寻址方式 | 丰富多样（十几种） | 简单，主要是Load/Store |
| 流水线 | 难以高效流水 | 天然适合流水线 |
| 代码密度 | 高（一条指令做更多事） | 低（需要更多指令） |
| 功耗 | 通常较高 | 通常较低 |
| 设计哲学 | 硬件做更多事 | 软件做更多事 |
| 编译器复杂度 | 较低（硬件承担更多） | 较高（编译器需优化更多） |
| 代表指令 | REP MOVSB（一次复制整块内存） |
需要循环实现同样功能 |
表25：CISC vs RISC 经典对比
有趣的是，现代x86 CPU内部其实是RISC核心——外部解码CISC指令，内部转换为类似RISC的微操作（μops）执行。所以CISC和RISC之争，本质上已经和解了 [7]。Intel从Pentium Pro（1995年）开始就在内部使用μops了。
5.6 x86寄存器详解
| 寄存器 | 64位名称 | 32位名称 | 16位名称 | 8位名称 | 用途 |
|---|---|---|---|---|---|
| 累加器 | RAX | EAX | AX | AL/AH | 算术运算、函数返回值 |
| 基址 | RBX | EBX | BX | BL/BH | 内存基址 |
| 计数 | RCX | ECX | CX | CL/CH | 循环计数、字符串操作 |
| 数据 | RDX | EDX | DX | DL/DH | I/O操作、乘除法高位 |
| 源变址 | RSI | ESI | SI | SIL | 字符串源地址 |
| 目的变址 | RDI | EDI | DI | DIL | 字符串目的地址 |
| 栈基址 | RBP | EBP | BP | BPL | 栈帧基址 |
| 栈顶 | RSP | ESP | SP | SPL | 栈顶指针 |
| 通用 | R8-R15 | R8D-R15D | R8W-R15W | R8B-R15B | 通用（64位新增） |
| 指令指针 | RIP | EIP | IP | — | 程序计数器 |
| 标志 | RFLAGS | EFLAGS | FLAGS | — | 状态标志 |
表26：x86/x86-64寄存器全景
注意x86寄存器命名的"历史包袱"——8080时代只有A、B、C、D四个8位寄存器，后来扩展到16位（AX、BX…），再到32位（EAX、EBX…），最后到64位（RAX、RBX…）。每次扩展都保持向后兼容——这就是x86生态的"诅咒"和"护城河"。
6. 指令系统：CPU听得懂的语言
指令系统（Instruction Set）是CPU的"母语"。每种CPU架构都有自己的指令系统，就像每个人都有自己的母语一样。
6.1 指令格式
一条指令通常包含以下字段：
| 操作码(OP) | 寻址方式(M) | 操作数1(ADDR1) | 操作数2(ADDR2) |
| 字段 | 作用 | 举例 | 位数(典型) |
|---|---|---|---|
| 操作码（Opcode） | 指明做什么操作 | ADD, SUB, MOV, JMP | 4-8位 |
| 操作数/地址码 | 指明操作对象 | 寄存器编号、内存地址 | 可变 |
| 寻址方式 | 如何找到操作数 | 立即数、直接、间接、寄存器 | 2-4位 |
| 立即数 | 直接包含在指令中的数据 | MOV R1, #42 中的42 | 可变 |
表27：指令格式的组成部分
指令格式可以分为以下几类：
| 格式 | 说明 | 示例 | 优点 | 缺点 |
|---|---|---|---|---|
| 零地址指令 | 无操作数（隐含操作数） | PUSH, POP, HALT | 指令短 | 功能有限 |
| 单地址指令 | 一个操作数 | INC R1, NOT R1 | 较灵活 | 复杂运算需多条 |
| 双地址指令 | 两个操作数 | ADD R1, R2 | 较高效 | 目的操作数被覆盖 |
| 三地址指令 | 三个操作数 | ADD R1, R2, R3 | 最灵活 | 指令最长 |
| 变长指令 | 长度不固定 | x86指令 | 代码密度高 | 译码复杂 |
| 定长指令 | 长度固定 | ARM/RISC-V指令 | 译码简单 | 代码密度低 |
表28：指令格式分类
x86指令长度从1字节到15字节不等，译码器需要先判断指令有多长，然后才能开始译码——这在流水线中是个大麻烦。RISC-V的固定4字节指令就没有这个问题。
6.2 常见寻址方式
| 寻址方式 | 说明 | 有效地址计算 | 速度 | 用途 |
|---|---|---|---|---|
| 立即寻址 | 操作数在指令中 | — | 最快 | 常量赋值 |
| 直接寻址 | 地址在指令中 | EA = A | 快 | 全局变量 |
| 间接寻址 | 地址指向的内存存放地址 | EA = (A) | 慢 | 指针 |
| 寄存器寻址 | 操作数在寄存器中 | — | 最快 | 通用计算 |
| 寄存器间接 | 寄存器存放地址 | EA = ® | 较快 | 数组访问 |
| 基址寻址 | 基址+偏移 | EA = (BR) + A | 较快 | 数组/结构体 |
| 变址寻址 | 变址寄存器+地址 | EA = (IX) + A | 较快 | 循环遍历 |
| 相对寻址 | PC+偏移 | EA = (PC) + A | 较快 | 分支跳转 |
| 基址+变址 | 基址+变址+偏移 | EA = (BR) + (IX) + A | 较快 | 二维数组访问 |
| 堆栈寻址 | 栈顶操作 | EA = (SP) | 快 | 函数调用、局部变量 |
表29：十种常见寻址方式
寻址方式越多，编程越灵活，但硬件也越复杂。RISC的哲学就是：只保留最常用的几种，其他的用软件组合实现。
6.3 RISC-V指令系统
RISC-V作为新兴的开源ISA，其指令系统设计非常优雅：
| 指令类型 | 助记符示例 | 功能 | 编码格式 |
|---|---|---|---|
| 算术 | ADD, SUB, ADDI | 加减、立即数加 | R/I |
| 逻辑 | AND, OR, XOR, ANDI | 逻辑运算 | R/I |
| 移位 | SLL, SRL, SRA | 左移、右移 | R/I |
| 比较 | SLT, SLTU | 小于则置1 | R |
| 加载 | LW, LH, LB | 从内存加载字/半字/字节 | I |
| 存储 | SW, SH, SB | 存储字/半字/字节到内存 | S |
| 分支 | BEQ, BNE, BLT, BGE | 条件跳转 | B |
| 跳转 | JAL, JALR | 无条件跳转/函数调用 | J/I |
| 高位 | LUI, AUIPC | 加载高位立即数 | U |
表30：RISC-V基础指令集（RV32I）
RISC-V的基础整数指令集RV32I只有47条指令——对比x86的上千条，这简直是极简主义的典范。但别小看它，通过模块化扩展（M乘除法、A原子操作、F/D浮点、V向量），RISC-V能覆盖几乎所有应用场景。
6.4 x86常用指令分类
| 类别 | 指令示例 | 功能 |
|---|---|---|
| 数据传送 | MOV, PUSH, POP, LEA, XCHG | 数据在寄存器/内存间移动 |
| 算术运算 | ADD, SUB, MUL, DIV, INC, DEC, NEG | 加减乘除、取负 |
| 逻辑运算 | AND, OR, XOR, NOT, TEST | 按位逻辑运算 |
| 移位 | SHL, SHR, SAL, SAR, ROL, ROR | 左移右移、循环移位 |
| 串操作 | MOVS, CMPS, SCAS, STOS, LODS | 字符串/数组批量操作 |
| 控制转移 | JMP, Jcc(条件跳转), CALL, RET, LOOP | 分支、函数调用、循环 |
| 标志操作 | CLC, STC, CLD, STD, CLI, STI | 设置/清除标志位 |
| 系统 | INT, SYSCALL, SYSENTER, IRET | 系统调用、中断处理 |
表31：x86指令分类速查
7. 存储系统：速度与容量的永恒博弈

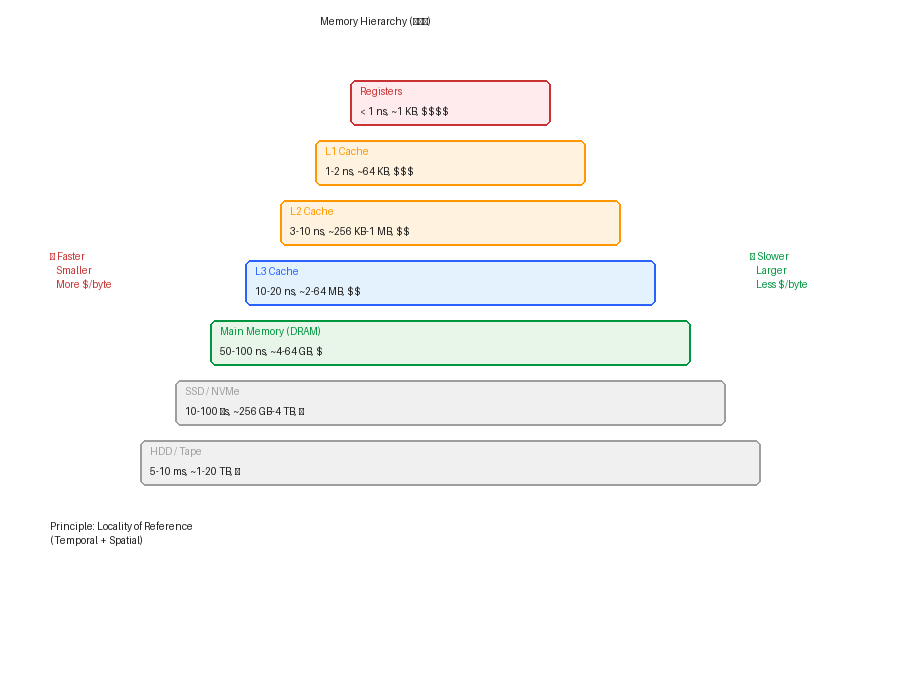

图3：存储器层次结构金字塔 —— 越快越贵越小，越慢越便宜越大
存储系统是计算机组成原理中最精彩的部分之一。核心矛盾是：速度、容量、价格，三者不可兼得。解决方案是——分层存储 [8]。
7.1 存储器层次结构详细对比
| 层次 | 存储介质 | 典型容量 | 访问时间 | 每GB成本 | 易失性 | 技术原理 |
|---|---|---|---|---|---|---|
| 寄存器 | 触发器(Flip-Flop) | ~1 KB | < 1 ns | ~$10000 | 是 | 6个晶体管锁存1位 |
| L1 Cache | SRAM | 32-128 KB | 1-2 ns | ~$5000 | 是 | 6个晶体管存储1位 |
| L2 Cache | SRAM | 256 KB-1 MB | 3-10 ns | ~$1000 | 是 | 同L1，容量更大 |
| L3 Cache | SRAM | 2-64 MB | 10-20 ns | ~$500 | 是 | 多核共享 |
| 主存 | DRAM | 4-128 GB | 50-100 ns | ~$2-5 | 是 | 1个晶体管+1个电容 |
| Intel Optane | 3D XPoint | 16-512 GB | ~10 ns | ~$1-2 | 否 | 相变存储（已停产） |
| SSD | NAND Flash | 256 GB-8 TB | 10-100 μs | ~$0.05-0.10 | 否 | 浮栅晶体管 |
| HDD | 磁盘 | 1-20 TB | 5-10 ms | ~$0.01-0.03 | 否 | 磁化方向 |
| 磁带 | 磁带 | 数十TB | 秒-分钟 | ~$0.002 | 否 | 磁化方向 |
表32：存储器层次结构完整对比
寄存器到主存的速度差距是100倍，但价格差距可以达到数百万倍。这就是为什么我们不能全用寄存器——除非你想让一台电脑卖一个亿。
7.2 SRAM vs DRAM
这是Cache和主存的核心区别：
| 特性 | SRAM（静态RAM） | DRAM（动态RAM） |
|---|---|---|
| 存储原理 | 触发器（双稳态电路） | 电容充放电 |
| 晶体管数/位 | 6个 | 1个 |
| 速度 | 极快（<2ns） | 较慢（50-100ns） |
| 密度 | 低（面积大） | 高（面积小） |
| 功耗 | 较高（静态功耗） | 较低（但需刷新） |
| 刷新 | 不需要 | 需要（每64ms刷新一次） |
| 成本 | 高 | 低 |
| 用途 | Cache、寄存器 | 主存 |
| 断电后 | 数据丢失 | 数据丢失 |
表33：SRAM vs DRAM 核心区别
DRAM为什么需要刷新？因为它的存储原理是"电容有没有充电"——但电容会漏电！如果不每隔64毫秒刷新一次，数据就丢了。这就像一个漏水的桶，你得不停地往里加水。SRAM用的是触发器电路，只要供电就能保持状态，不需要刷新——但代价是面积大、成本高。
7.3 Cache的工作原理
Cache（高速缓存）是存储层次中最精巧的设计。它利用了局部性原理 [9]：
- 时间局部性（Temporal Locality）：最近访问的数据很可能再次被访问。比如循环中的变量。
- 空间局部性（Spatial Locality）：访问某个地址时，其附近的地址也很可能被访问。比如数组遍历。
一个形象的比喻：你在图书馆看书（CPU访问数据），你不会每次想看一段文字都跑去书架（主存）——你会把整本书放在桌上（Cache），这样翻页就快多了。如果桌上放不下，就把最近不看的书放回书架（替换策略）。
Cache的工作流程
当CPU需要读取数据时：
- 先查Cache——如果找到（命中/Hit），直接返回（~2ns）
- 如果没找到（缺失/Miss），去主存取数据（~100ns）
- 把数据所在的整个Cache行（通常64字节）都搬到Cache
- 如果Cache满了，按照替换策略踢走一行旧数据
Cache映射方式
| 映射方式 | 原理 | 优点 | 缺点 | 实际应用 |
|---|---|---|---|---|
| 直接映射 | 主存块只能映射到固定的Cache行 | 简单，查找快 | 冲突率高 | 早期CPU |
| 全相联映射 | 主存块可以映射到任意Cache行 | 冲突率最低 | 硬件复杂，查找慢 | 小容量TLB |
| 组相联映射 | 折中方案，n路组相联 | 平衡了速度和冲突率 | 中等复杂度 | 现代CPU主流 |
表34：Cache三种映射方式对比
现代CPU的L1 Cache通常是8路组相联，L2是8-16路，L3是12-20路。为什么不用全相联？因为要同时比较所有行的标记位（CAM，内容寻址存储器），硬件成本太高。
Cache性能计算
Cache的性能用命中率（Hit Rate）衡量：
平均访问时间 = 命中时间 + 缺失率 × 缺失惩罚
= Hit Time + (1 - Hit Rate) × Miss Penalty
| 场景 | 命中率 | Cache访问时间 | 主存访问时间 | 平均访问时间 | 加速比 |
|---|---|---|---|---|---|
| 无Cache | — | — | 100 ns | 100 ns | 1.0× |
| L1 only | 95% | 2 ns | 100 ns | 6.9 ns | 14.5× |
| L1+L2 | 95%+99% | 2+10 ns | 100 ns | 3.15 ns | 31.7× |
| L1+L2+L3 | 95%+99%+99.9% | 2+10+20 ns | 100 ns | 3.12 ns | 32.1× |
表35：不同Cache配置的性能对比
95%的命中率看起来不高？但把平均访问时间从100ns降到6.9ns，这就是14.5倍的加速！而且实际程序的Cache命中率通常在97%以上。
Cache缺失的三种类型（3C模型）
| 缺失类型 | 英文 | 原因 | 解决方法 |
|---|---|---|---|
| 强制缺失 | Compulsory (Cold) | 第一次访问某数据 | 预取（Prefetch） |
| 容量缺失 | Capacity | Cache太小，装不下所有热数据 | 增大Cache容量 |
| 冲突缺失 | Conflict | 多个数据块竞争同一个Cache位置 | 增加相联度 |
表36：Cache缺失的3C模型
这三种缺失类型是Mark Hill在1987年博士论文中提出的，被称为3C模型。理解它们对于优化程序性能至关重要——比如，如果你的程序频繁发生冲突缺失，重新组织数据结构可能比增大Cache更有效。
7.4 虚拟内存
虚拟内存让每个程序都以为自己独占了整个内存空间。这就像每个人都有自己的"虚拟办公室"，但实际上大家共享同一栋大楼 [10]。
| 概念 | 说明 |
|---|---|
| 虚拟地址 | 程序使用的地址，从0开始连续编址 |
| 物理地址 | 实际内存硬件的地址 |
| 页（Page） | 虚拟内存的固定大小分块（通常4KB） |
| 页框（Frame） | 物理内存的固定大小分块 |
| 页表（Page Table） | 虚拟页号→物理页框号的映射表 |
| TLB | Translation Lookaside Buffer，页表的Cache |
| 缺页中断 | 访问的页不在内存中，需要从磁盘调入 |
| 多级页表 | 页表本身也分页，节省页表占用的内存 |
| 反向页表 | 以物理页框为索引，节省页表空间 |
表37：虚拟内存核心概念
为什么你的8GB内存电脑能运行几十个程序？因为虚拟内存把不活跃的数据交换到磁盘上（swap），给活跃程序腾空间。代价是——如果频繁交换（thrashing），系统会卡成PPT。TLB（Translation Lookaside Buffer）是页表的Cache——没有TLB的话，每次内存访问都要先查页表（在内存中），相当于访问两次内存，性能直接腰斩。
虚拟地址到物理地址的转换
虚拟地址 = | 虚拟页号(VPN) | 页内偏移(Offset) |
↓
查TLB（快表）
↓ 命中 ↓ 未命中
直接得到 查页表（慢表）
物理页框号 ↓
得到物理页框号
↓
物理地址 = | 物理页框号(PFN) | 页内偏移(Offset) |
| 步骤 | 操作 | 时间 |
|---|---|---|
| 1 | CPU发出虚拟地址 | 0 ns |
| 2 | 查TLB | ~1 ns |
| 3a | TLB命中→得到物理地址 | 1 ns |
| 3b | TLB缺失→查页表（内存） | ~100 ns |
| 4 | 用物理地址访问Cache | ~2-10 ns |
| 5 | Cache缺失→访问主存 | ~100 ns |
| 6 | 缺页→访问磁盘 | ~10 ms |
表38：虚拟地址转换过程及时间开销
7.5 RAID存储技术
RAID（Redundant Array of Independent Disks）用多块硬盘组合提升性能和可靠性：
| RAID级别 | 原理 | 最少硬盘数 | 可用容量 | 读性能 | 写性能 | 容错 | 适用场景 |
|---|---|---|---|---|---|---|---|
| RAID 0 | 条带化，无冗余 | 2 | 100% | 极高 | 极高 | 无 | 临时数据、视频编辑 |
| RAID 1 | 镜像，完全复制 | 2 | 50% | 高 | 中 | 1块 | 操作系统盘 |
| RAID 5 | 条带化+分布式奇偶校验 | 3 | (n-1)/n | 高 | 中 | 1块 | 文件服务器 |
| RAID 6 | 双重奇偶校验 | 4 | (n-2)/n | 高 | 较低 | 2块 | 关键数据 |
| RAID 10 | 先镜像后条带 | 4 | 50% | 极高 | 高 | 每组1块 | 数据库 |
表39：RAID各级别对比
RAID不是备份！RAID 1虽然有两份数据，但如果文件被误删，两份都会消失。RAID防的是硬件故障，备份防的是人为错误和灾难。
8. 总线：计算机的高速公路系统
图4：指令周期 —— 取指→译码→执行的永恒循环
总线（Bus）是计算机各部件之间传输信息的公共通道。它的名字来自拉丁语"omnibus"（为了所有人），和公共汽车是同一个词 [11]。
8.1 总线的基本概念
总线一次能传输的数据位数称为总线宽度。总线每秒能传输的数据量称为总线带宽：
总线带宽 = 总线宽度 × 总线频率 × 传输次数/周期
| 参数 | 说明 | 示例 |
|---|---|---|
| 总线宽度 | 一次传输的数据位数 | 32位、64位、128位 |
| 总线频率 | 每秒时钟周期数 | 100 MHz, 800 MHz, 3200 MHz |
| 传输次数/周期 | 每个周期传输几次（DDR=2） | SDR=1, DDR=2, QDR=4 |
| 总线带宽 | 每秒数据传输量 | DDR4-3200: 25.6 GB/s |
表40：总线性能参数
8.2 总线分类
| 分类方式 | 类型 | 说明 | 举例 |
|---|---|---|---|
| 按功能 | 数据总线 | 传输数据 | CPU↔内存数据通道 |
| 地址总线 | 传输地址 | 32位地址总线→4GB寻址空间 | |
| 控制总线 | 传输控制信号 | 读/写、中断、总线请求 | |
| 按位置 | 内部总线 | CPU内部（寄存器↔ALU） | 前端总线(FSB) |
| 系统总线 | CPU与主存/接口之间 | 内存总线 | |
| I/O总线 | 与外部设备之间 | PCIe, USB | |
| 按传输方式 | 并行总线 | 多位同时传输 | PCI, 旧式内存总线 |
| 串行总线 | 逐位传输 | PCIe, USB, SATA |
表41：总线的分类
8.3 总线仲裁
当多个设备同时想用总线时，谁先用？这就是总线仲裁（Bus Arbitation）：
| 仲裁方式 | 原理 | 优点 | 缺点 |
|---|---|---|---|
| 链式查询（菊花链） | 设备串行连接，靠近仲裁器的优先 | 简单 | 优先级固定，不公平 |
| 计数器定时查询 | 轮流从上次停止的位置开始 | 较公平 | 需要额外线路 |
| 独立请求 | 每个设备有独立的请求/允许线 | 灵活，可编程优先级 | 线路多，复杂 |
表42：三种总线仲裁方式
8.4 总线同步与异步
| 方式 | 原理 | 优点 | 缺点 |
|---|---|---|---|
| 同步总线 | 所有操作由统一时钟控制 | 设计简单，速度快 | 设备必须匹配最慢速度 |
| 异步总线 | 用握手信号协调，无统一时钟 | 适应不同速度设备 | 握手开销大，较慢 |
| 半同步总线 | 时钟+就绪信号 | 兼顾两者优点 | 稍复杂 |
表43：总线同步方式
8.5 常见总线标准
| 总线标准 | 带宽 | 特点 | 应用场景 | 状态 |
|---|---|---|---|---|
| ISA | 8 MB/s | 16位并行 | 早期PC扩展 | 已淘汰 |
| PCI | 133 MB/s | 32/64位并行 | 旧式扩展卡 | 已淘汰 |
| AGP | 2.1 GB/s | 专用显卡接口 | 旧式显卡 | 已淘汰 |
| PCIe 3.0 | ~1 GB/s/通道 | 串行，点对点 | 显卡、SSD | 主流 |
| PCIe 4.0 | ~2 GB/s/通道 | PCIe 3.0的两倍 | 高端SSD、显卡 | 主流 |
| PCIe 5.0 | ~4 GB/s/通道 | PCIe 4.0的两倍 | 最新平台 | 新一代 |
| PCIe 6.0 | ~8 GB/s/通道 | PAM4编码 | 服务器、AI | 规划中 |
| USB 2.0 | 480 Mbps | 半双工 | 键鼠、U盘 | 存量巨大 |
| USB 3.2 | 20 Gbps | 全双工 | 高速存储 | 主流 |
| USB4 | 40 Gbps | 基于Thunderbolt 3 | 最新设备 | 新一代 |
| SATA III | 600 MB/s | 串行 | 传统SSD/HDD | 存量巨大 |
| NVMe | ~7 GB/s (PCIe 4.0 x4) | 直连PCIe | 高速SSD | 主流 |
| DDR5-6400 | ~51.2 GB/s (单通道) | 双倍数据率 | 主存 | 新一代 |
表44：常见总线/接口标准对比
有趣的是，并行总线正在被串行总线取代。为什么？因为并行总线的信号同步问题（时钟偏移 skew）在高频下变得不可克服——32根线同时翻转，如果有一根线慢了0.1ns，数据就全错了。而串行总线用差分信号（两根线表示1位），可以跑极高的频率。有时候"少即是多"。
9. I/O系统：与外界沟通的艺术

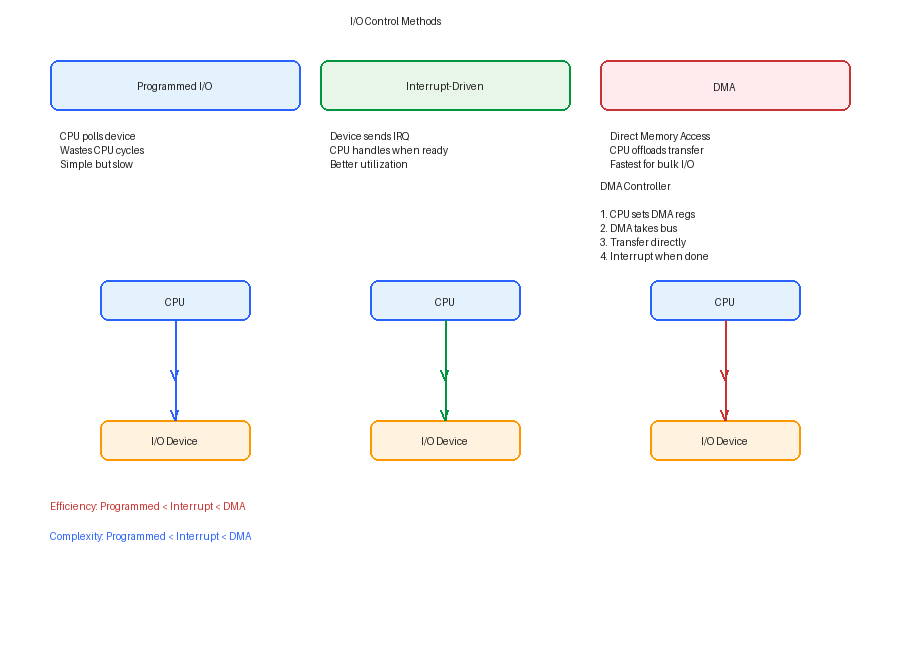

图5：三种I/O控制方式 —— 从CPU全程参与（累死）到DMA（放手不管）
I/O系统是计算机与外部世界交互的桥梁。它的核心挑战是：外设速度比CPU慢几个数量级，如何不让CPU干等？[12]
9.1 I/O设备的速度差异
| 设备类型 | 数据速率 | CPU等待时间 | 类比 |
|---|---|---|---|
| 键盘 | ~100 B/s | 秒级 | 你打字的速度 |
| 鼠标 | ~1 KB/s | 毫秒级 | 手的移动速度 |
| 网络(1Gbps) | ~125 MB/s | 微秒级 | 快递 |
| SSD(NVMe) | ~7 GB/s | 微秒级 | 高铁 |
| HDD | ~200 MB/s | 毫秒级 | 自行车 |
| GPU显存 | ~1 TB/s | 纳秒级 | 瞬移 |
表45：I/O设备速度对比
CPU处理一条指令只要0.3ns，但等硬盘返回数据要10ms——差了3000万倍！如果让CPU干等，就像让一个年薪百万的CEO在门口等快递。
9.2 三种I/O控制方式
| 方式 | CPU参与度 | 数据传输路径 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|---|
| 程序查询方式 | 100% | CPU ←→ 设备 | 实现简单 | 严重浪费CPU | 低速简单设备 |
| 中断方式 | 中等 | CPU ←→ 设备 | CPU利用率高 | 每次传输都中断 | 中低速设备 |
| DMA方式 | 极低 | 设备 ←→ 内存 | CPU几乎不参与 | 硬件复杂 | 高速块设备 |
表46：三种I/O控制方式对比
程序查询方式的CPU利用率计算：
假设CPU查询一次需要100个周期，外设每10000个周期准备好一个数据：
CPU利用率 = 100/10000 = 1%（用于有效工作）
+ 9900/10000 = 99%（浪费在查询等待上）
这就像你每秒钟看一次门口有没有快递——快递可能要明天才到，但你每秒都得放下手头的工作去看一眼。
DMA方式的工作流程：
| 步骤 | 操作 | 涉及部件 |
|---|---|---|
| 1 | CPU设置DMA控制器（源地址、目的地址、传输长度） | CPU, DMA控制器 |
| 2 | CPU发出DMA请求，去做其他工作 | CPU |
| 3 | DMA控制器接管总线 | DMA控制器, 总线仲裁器 |
| 4 | 数据在设备和内存之间直接传输 | DMA控制器, 内存, 设备 |
| 5 | 传输完成，DMA控制器向CPU发中断 | DMA控制器, 中断控制器 |
| 6 | CPU处理中断，检查传输结果 | CPU |
表47：DMA工作流程
9.3 中断系统详解
中断是现代计算机最重要的机制之一。它让CPU不必傻等外设，而是"有事叫我，没事我先忙别的"。
| 中断类型 | 来源 | 举例 | 优先级 | 可屏蔽性 |
|---|---|---|---|---|
| 硬件中断（外部） | 外部设备 | 键盘按键、网卡收包、定时器 | 由中断控制器管理 | 可屏蔽 |
| 软件中断（内部） | 程序主动触发 | 系统调用（int 0x80） | 由操作系统处理 | 不可屏蔽 |
| 异常（Exception） | CPU内部 | 除零错误、缺页中断、溢出 | 通常最高 | 不可屏蔽 |
| NMI | 外部 | 硬件故障、看门狗 | 最高 | 不可屏蔽 |
表48：中断类型分类
中断处理的完整流程：
| 步骤 | 操作 | 说明 |
|---|---|---|
| 1 | 关中断 | 防止更高优先级中断打断 |
| 2 | 保存断点 | 将PC和PSW压栈 |
| 3 | 识别中断源 | 判断是哪个设备发出的中断 |
| 4 | 保护现场 | 保存被中断程序的寄存器 |
| 5 | 执行中断服务程序 | 处理具体的中断事件 |
| 6 | 恢复现场 | 恢复寄存器 |
| 7 | 开中断 | 允许中断 |
| 8 | 返回断点 | 从栈中恢复PC和PSW |
表49：中断处理的八个步骤
系统调用（System Call）本质上就是软件中断——用户程序通过
int 0x80（Linux x86）或syscall（x86-64）指令，从用户态"陷入"内核态，请求操作系统代为执行特权操作。这是用户程序和内核之间的"正式通道"。
9.4 中断优先级与嵌套
| 优先级 | 设备类型 | 中断号(x86) | 说明 |
|---|---|---|---|
| 最高 | 除零错误 | #DE (0) | 不可恢复 |
| 高 | 缺页中断 | #PF (14) | 操作系统处理 |
| 中高 | 时钟中断 | IRQ0 | 操作系统心跳 |
| 中 | 网卡中断 | IRQ11 | 数据包到达 |
| 中低 | 硬盘中断 | IRQ14/15 | DMA完成 |
| 低 | 键盘中断 | IRQ1 | 按键 |
| 最低 | 声卡中断 | IRQ5 | 音频播放 |
表50：典型中断优先级
中断控制器（如Intel 8259A或APIC）负责管理中断优先级。当多个中断同时到达时，高优先级的先处理。高级中断可以打断低级中断的处理（中断嵌套），但低级中断不能打断高级中断。
10. 流水线：并行的魔法
图6：5级CPU流水线 —— 就像工厂的装配线，每一步都在同时工作
流水线（Pipelining）是提升CPU吞吐量的核心技术。它的灵感来自工厂的装配线：虽然一辆汽车从头到尾要经过所有工序，但每个时刻都有多辆汽车在不同的工序上同时加工 [13]。
10.1 流水线的基本原理
想象一下洗衣服的过程：
| 步骤 | 非流水线 | 流水线 |
|---|---|---|
| 洗 | 等洗完 | 同时洗第2桶、烘干第1桶 |
| 烘 | 等烘完 | 同时洗第3桶、烘干第2桶、叠第1桶 |
| 叠 | 等叠完 | … |
| 3桶总时间 | 3×(洗+烘+叠) | 洗+烘+叠 + 2×最慢步骤 |
表51：流水线的生活化类比
10.2 经典5级流水线
| 阶段 | 英文 | 功能 | 关键操作 | 典型耗时 |
|---|---|---|---|---|
| 1 | IF (Instruction Fetch) | 取指 | 从内存/i-cache读取指令 | 1个周期 |
| 2 | ID (Instruction Decode) | 译码 | 分析指令，读取寄存器，生成控制信号 | 1个周期 |
| 3 | EX (Execute) | 执行 | ALU运算/地址计算 | 1个周期 |
| 4 | MEM (Memory Access) | 访存 | 读写数据内存/d-cache | 1个周期 |
| 5 | WB (Write Back) | 写回 | 结果写回寄存器堆 | 1个周期 |
表52：经典5级流水线各阶段
注意：IF取的是指令，MEM访的是数据——它们用的是不同的Cache（i-cache和d-cache），所以不会冲突。这就是改良哈佛架构的好处。
10.3 流水线性能分析
| 指标 | 非流水线 | 流水线 | 理想加速比 |
|---|---|---|---|
| 1条指令执行时间 | 5T | 5T | — |
| n条指令总时间 | 5nT | (n+4)T | ~5倍（n→∞） |
| 吞吐量 | 1/(5T) | 1/T | 5倍 |
| 100条指令时间 | 500T | 104T | 4.8倍 |
| 1000条指令时间 | 5000T | 1004T | 4.98倍 |
表53：流水线性能提升分析
理想情况下，n级流水线可以带来n倍的吞吐量提升。但现实中，各种"冒险"（Hazard）会打破这个美梦。
10.4 流水线冒险
| 冒险类型 | 原因 | 举例 | 解决方案 | 代价 |
|---|---|---|---|---|
| 结构冒险 | 硬件资源冲突 | 同时取指和访存，但只有一个存储器端口 | 资源复制（分离i-cache和d-cache） | 硬件面积 |
| 数据冒险(RAW) | 写后读依赖 | ADD R1,R2,R3 后紧跟 SUB R4,R1,R5 |
转发（Forwarding）、流水线停顿 | 1-2周期延迟 |
| 数据冒险(WAR) | 读后写依赖 | 乱序执行时可能发生 | 寄存器重命名 | 硬件复杂度 |
| 数据冒险(WAW) | 写后写依赖 | 乱序执行时可能发生 | 寄存器重命名 | 硬件复杂度 |
| 控制冒险 | 分支跳转不确定 | BEQ 指令后不知道该取哪条指令 |
分支预测、延迟槽 | 预测失败时清空 |
表54：三种流水线冒险及解决方案
数据冒险的转发（Forwarding/Bypassing）技术：
ADD R1, R2, R3 ; R1 = R2 + R3 (在EX阶段结束后R1的值就确定了)
SUB R4, R1, R5 ; 需要R1的值（但要等到WB阶段才写回寄存器！）
没有转发：SUB必须等2个周期（等ADD写回R1）
有转发：ADD的EX结果直接"旁路"到SUB的EX输入——0个周期等待！
10.5 分支预测
分支预测是现代CPU性能的关键。预测错了，流水线就要清空重来——代价高昂。
| 预测策略 | 准确率 | 复杂度 | 说明 | 硬件成本 |
|---|---|---|---|---|
| 总是预测不跳转 | ~50% | 最低 | 最简单 | 几乎为零 |
| 静态预测（基于方向） | ~60% | 低 | 向前不跳/向后跳（循环） | 几乎为零 |
| 1位预测器 | ~85% | 低 | 记住上次结果 | 1位/分支 |
| 2位饱和计数器 | ~90% | 中 | 需要两次错误才改变 | 2位/分支 |
| 两级自适应预测 | ~95% | 高 | 记住历史模式 | 数KB |
| TAGE预测器 | ~96% | 很高 | 多历史长度组合 | 数十KB |
| 神经网络预测器 | ~97% | 很高 | 现代高端CPU使用 | 数百KB |
表55：分支预测策略对比
Intel的Haswell及之后的CPU使用了类似TAGE（Tagged Geometric History Length）的预测器，准确率可以达到97%以上。每提升1%的预测准确率，都意味着数百万美元的研发投入。分支预测失败的代价：现代CPU流水线有15-20级，预测失败意味着清空整条流水线——浪费15-20个周期。
2位饱和计数器的工作原理：
状态转移：
强不跳转(00) ←→ 弱不跳转(01) ←→ 弱跳转(10) ←→ 强跳转(11)
实际跳转：状态右移（向"强跳转"方向）
实际不跳：状态左移（向"强不跳转"方向）
预测：状态≥10 → 预测跳转
状态<10 → 预测不跳转
为什么是2位而不是1位？因为1位预测器在循环末尾（循环体执行完→跳回循环头→不跳转退出）会连续错误两次，而2位预测器需要"弱不跳转"→"强不跳转"两次才改变预测方向，只错一次。
10.6 超标量与乱序执行
现代CPU不满足于单流水线——它们是超标量（Superscalar）的，即每个时钟周期可以发射多条指令。
| 技术 | 说明 | 效果 | 典型参数 |
|---|---|---|---|
| 超标量 | 每周期发射2-8条指令 | 吞吐量提升2-8倍 | 4-8发射 |
| 乱序执行（OoO） | 不按程序顺序执行，谁先准备好谁先执行 | 减少停顿 | ROB 200+项 |
| 寄存器重命名 | 消除假相关（WAR, WAW） | 更多指令级并行 | 200+物理寄存器 |
| 推测执行 | 在分支结果出来之前就执行 | 减少分支惩罚 | 可撤销 |
| 微操作融合 | 将多条μops合并执行 | 节省执行资源 | 融合2→1 |
| 宏操作融合 | 将多条x86指令合并为一条μop | 减少译码压力 | CMP+JCC→1 |
表56：现代CPU性能提升技术
Intel的Alder Lake（12代酷睿）可以在一个周期内发射6条μops，有512项重排序缓冲区（ROB），256个物理寄存器。这意味着CPU内部同时"在飞"（in-flight）的指令可以超过500条——虽然对外看起来是顺序执行的。
10.7 流水线深度的演进
| CPU代数 | 流水线级数 | 最高频率 | 分支惩罚 |
|---|---|---|---|
| Intel 486 | 5 | 100 MHz | 5周期 |
| Intel Pentium | 5 | 200 MHz | 5周期 |
| Intel Pentium Pro | 12 | 200 MHz | 12周期 |
| Intel Pentium 4 (Prescott) | 31 | 3.8 GHz | 31周期 |
| Intel Core 2 (Conroe) | 14 | 3 GHz | 14周期 |
| Intel Core (Skylake) | 14-19 | 5 GHz | 15-20周期 |
| Intel Core (Alder Lake) | 20+ | 5.5 GHz | ~20周期 |
| ARM Cortex-A77 | 11 | 3 GHz | ~11周期 |
| Apple M1 | 8 | 3.2 GHz | ~8周期 |
表57：CPU流水线深度演进史
Pentium 4 Prescott的31级流水线是"频率至上"时代的产物——更深的流水线意味着更少的逻辑在每一级，可以跑更高的频率。但代价是分支预测失败时要清空31级流水线，而且每一级的寄存器开销也增加了功耗。Intel后来在Core架构中"回退"到14级——这就是著名的"频率墙"教训。
11. 多核处理器与并行计算
当单核频率提升遇到功耗墙（Power Wall），多核成为必然选择。
11.1 从单核到多核
| 年代 | 趋势 | 代表 | 挑战 |
|---|---|---|---|
| 1970s-2000s | 提高单核频率 | Intel Pentium 4 | 功耗墙(~130W) |
| 2005-至今 | 增加核心数 | Intel/AMD多核 | 并行编程难 |
| 2020s- | 异构计算 | ARM big.LITTLE, Intel混合架构 | 调度复杂 |
| 未来 | 专用加速器 | GPU, TPU, NPU | 编程模型碎片化 |
表58：处理器发展趋势
11.2 多核架构类型
| 架构类型 | 说明 | 代表产品 | 优势 | 挑战 |
|---|---|---|---|---|
| 单核 | 一个处理核心 | 早期Pentium | 简单 | 频率墙 |
| 同构多核 | 多个相同核心 | Intel Core i7 (8核) | 编程简单 | Amdahl定律 |
| 异构多核 | 大小核混合 | ARM big.LITTLE, Intel 12代+ | 能效优化 | 调度复杂 |
| GPU | 数千个简单核心 | NVIDIA CUDA | 数据并行 | 编程难度大 |
| TPU/NPU | 专用加速器 | Google TPU, Apple Neural Engine | AI推理极快 | 专用性强 |
| FPGA | 可编程逻辑阵列 | Xilinx, Intel FPGA | 灵活可重构 | 开发门槛高 |
表59：处理器架构演进
Intel从12代酷睿开始采用P-core（性能核）+E-core（能效核）的混合架构，和ARM的big.LITTLE异曲同工。思路很简单：重活给大核干，轻活让小核省电。操作系统需要智能调度器（如Windows的Thread Director）来决定线程该跑在哪个核上。
11.3 Cache一致性
多核系统中，每个核心都有自己的L1/L2 Cache。当多个核心访问同一内存地址时，如何保证它们看到的值一致？这就是Cache一致性问题。
| 协议 | 类型 | 代表 | 状态数 | 特点 |
|---|---|---|---|---|
| MSI | 监听协议 | — | 3 | Modified, Shared, Invalid |
| MESI | 监听协议 | Intel早期 | 4 | 加了Exclusive状态 |
| MOESI | 监听协议 | AMD | 5 | 加了Owned状态 |
| Directory | 目录协议 | 大规模多核 | — | 用目录记录谁缓存了什么 |
表60：Cache一致性协议
MESI协议中，每个Cache行有4种状态：Modified（已修改，只有我有）、Shared（共享，大家都有）、Exclusive（独占，只有我有但没修改）、Invalid（无效）。当一个核心修改了某个Cache行，其他核心的对应行必须标记为Invalid——这就是"一致性"的核心。
12. 性能评价与量化分析
如何衡量CPU性能？这里有几个关键公式和方法。
12.1 性能公式
CPU时间 = 指令数 × CPI × 时钟周期
= (指令数 × CPI) / 时钟频率
| 指标 | 含义 | 如何优化 | 影响因素 |
|---|---|---|---|
| 指令数（IC） | 程序执行的指令总数 | 编译器优化、ISA选择 | 编译器、ISA |
| CPI | 每条指令的平均时钟周期数 | 流水线、Cache、分支预测 | 微架构、程序特性 |
| 时钟频率 | CPU每秒的时钟周期数 | 工艺提升、架构优化 | 工艺、流水线深度 |
表61：CPU性能三大要素
提升性能有三条路：减少指令数、降低CPI、提高频率。但三者往往互相矛盾——比如CISC减少了指令数但增加了CPI；深流水线提高了频率但增加了分支惩罚。工程就是权衡的艺术。
12.2 CPI的分解
不同类型指令的CPI不同：
总CPI = Σ(CPI_i × 频率_i)
| 指令类型 | 典型CPI | 频率占比 | 贡献的CPI |
|---|---|---|---|
| 整数ALU | 1 | 40% | 0.4 |
| 加载(Load) | 2 (含1次Cache miss) | 25% | 0.5 |
| 存储(Store) | 2 | 10% | 0.2 |
| 分支(Branch) | 1.5 (含预测失败) | 15% | 0.225 |
| 浮点运算 | 3-5 | 10% | 0.4 |
| 总计 | — | 100% | 1.725 |
表62：CPI分解示例
这个例子中，虽然整数ALU的CPI只有1，但加载指令因为Cache缺失，贡献了更大的CPI。优化Cache命中率比优化ALU速度更有价值。
12.3 Amdahl定律
Amdahl定律告诉你一个残酷的事实：优化部分再怎么快，整体提升也有上限。
加速比 = 1 / ((1 - P) + P/S)
其中P是可以并行化的比例，S是并行部分的加速倍数。
| 可并行比例§ | 加速10倍(S=10) | 加速100倍(S=100) | 加速∞倍(S=∞) |
|---|---|---|---|
| 50% | 1.82× | 1.98× | 2.00× |
| 75% | 3.08× | 3.88× | 4.00× |
| 90% | 5.26× | 9.17× | 10.00× |
| 95% | 6.80× | 16.81× | 20.00× |
| 99% | 9.17× | 50.25× | 100.00× |
表63：Amdahl定律——并行加速比
如果程序只有50%可以并行，哪怕你有无限个核心，最多也只能加速2倍。这就是为什么"多核不是万能的"——优化串行部分才是王道。
12.4 存储器性能公式
平均访存时间 = 命中时间 + 缺失率 × 缺失惩罚
多级Cache：
平均时间 = H1×T1 + (1-H1)×[H2×T2 + (1-H2)×Tm]
| 参数 | 含义 | 典型值 |
|---|---|---|
| H1 | L1命中率 | 95% |
| T1 | L1访问时间 | 2 ns |
| H2 | L2命中率（在L1缺失中） | 99% |
| T2 | L2访问时间 | 10 ns |
| Tm | 主存访问时间 | 100 ns |
代入计算：0.95×2 + 0.05×[0.99×10 + 0.01×100] = 1.9 + 0.05×[9.9+1] = 1.9 + 0.545 = 2.445 ns
表64：存储器性能计算参数
13. 功耗、散热与可靠性
13.1 功耗组成
| 功耗类型 | 公式 | 说明 | 占比 |
|---|---|---|---|
| 动态功耗 | P = α × C × V² × f | 开关活动×负载电容×电压²×频率 | 60-70% |
| 静态功耗 | P = V × I_leak | 电压×漏电流 | 30-40% |
| 短路功耗 | P = V × I_sc × t_sc | 瞬间同时导通 | ~5% |
表65：CMOS电路功耗组成
动态功耗和电压的平方成正比。这就是为什么降低电压是省电的最有效手段——电压从1.2V降到0.8V，动态功耗减少约56%。但电压太低晶体管又不能正常工作，这就是工艺进步的核心驱动力之一 [15]。
13.2 工艺演进与功耗
| 工艺节点 | 年份 | 典型电压 | 晶体管密度 | 单位功耗趋势 |
|---|---|---|---|---|
| 180nm | 1999 | 1.8V | ~10 M/cm² | 基准 |
| 90nm | 2004 | 1.2V | ~100 M/cm² | 下降 |
| 45nm | 2008 | 1.1V | ~500 M/cm² | 下降 |
| 22nm | 2012 | 0.9V | ~2 G/cm² | 开始上升(漏电) |
| 14nm | 2015 | 0.7V | ~5 G/cm² | 挑战 |
| 7nm | 2019 | 0.7V | ~10 G/cm² | 挑战更大 |
| 5nm | 2022 | 0.75V | ~20 G/cm² | 需要新结构(GAA) |
| 3nm | 2024 | 0.75V | ~40 G/cm² | 极限挑战 |
表66：半导体工艺演进
摩尔定律（晶体管数量每18-24个月翻倍）正在放缓——不是因为造不出更小的晶体管，而是因为太小了之后量子隧穿效应会让电子"穿墙而过"，导致漏电严重。这就是为什么3nm以下需要全新的晶体管结构（GAA，Gate-All-Around）。
13.3 功耗管理策略
| 策略 | 说明 | 代表 | 节能效果 |
|---|---|---|---|
| 降频降压(DVFS) | 低负载时降低频率和电压 | Intel SpeedStep, AMD Cool’n’Quiet | 30-50% |
| 门控时钟(Clock Gating) | 不用的模块关闭时钟 | 现代SoC标配 | 20-30% |
| 门控电源(Power Gating) | 不用的模块断电 | ARM big.LITTLE | 50-70% |
| 暗硅(Dark Silicon) | 同一时刻只有部分电路工作 | 所有现代SoC | — |
| 近阈值计算 | 降低电压到接近阈值 | 研究前沿 | 10×能效提升 |
| 异构计算 | 用专用硬件替代通用计算 | GPU, TPU, NPU | 10-100× |
表67：功耗管理策略
“暗硅”（Dark Silicon）是一个有趣的概念——在现代芯片上，晶体管太多了，如果全部同时工作，功耗和发热会烧毁芯片。所以同一时刻只能有一部分电路工作，其余的"暗"着。这就是为什么异构计算（加专用加速器）变得越来越重要。
13.4 可靠性与错误类型
| 错误类型 | 原因 | 频率 | 影响 | 对策 |
|---|---|---|---|---|
| 软错误(SEU) | 宇宙射线、α粒子 | 每GB每年数次 | 位翻转 | ECC内存 |
| 硬错误 | 制造缺陷、老化 | 永久性 | 持续出错 | 冗余、退役 |
| 间歇性错误 | 温度、电压波动 | 偶发 | 短暂出错 | 重试、容错 |
| 拜占庭错误 | 任意行为 | 罕见 | 不可预测 | 拜占庭容错 |
表68：计算机系统错误类型
2003年，微软的一项研究发现，每GB DRAM每年会发生约2000-6000次软错误（由宇宙射线引起的位翻转）。这就是为什么服务器一定要用ECC内存——没有ECC的话，你的数据库可能在某天突然"悄悄地"损坏了几位数据，而你完全不知道。
14. 现代计算机架构前沿
14.1 前沿技术
| 技术 | 说明 | 潜力 | 挑战 | 代表产品 |
|---|---|---|---|---|
| Chiplet（小芯片） | 将大芯片拆分为多个小芯片 | 良率↑，成本↓ | 互连带宽和延迟 | AMD EPYC, Intel Meteor Lake |
| 3D堆叠 | 芯片垂直堆叠（如HBM） | 极高带宽，短互连 | 散热困难 | AMD 3D V-Cache |
| 光互连 | 用光信号替代电信号 | 极高带宽，低功耗 | 集成工艺不成熟 | Intel硅光子 |
| 近存计算 | 在存储器旁做计算 | 减少数据搬运 | 编程模型不成熟 | Samsung HBM-PIM |
| Processing-in-Memory | 在存储器内部计算 | 彻底消除数据搬运 | 设计复杂 | UPMEM |
| 量子计算 | 利用量子叠加和纠缠 | 指数级并行 | 退相干、纠错 | Google Sycamore |
| 神经形态芯片 | 模拟大脑神经元结构 | 极低功耗AI | 编程模型完全不同 | Intel Loihi |
| 可逆计算 | 理论上零功耗计算 | 热力学极限 | 极其早期 | 纯理论 |
表69：前沿计算机架构技术
Chiplet是近年来最重要的架构创新之一——与其制造一整块巨大的芯片（良率低、成本高），不如把大芯片拆成多个小芯片，用先进封装技术（如台积电CoWoS）拼在一起。AMD的EPYC处理器用Chiplet做到了128核，成本远低于单片设计。
14.2 RISC-V：指令集的新范式
近年来，RISC-V作为开源指令集架构迅速崛起 [14]：
| 特性 | x86 | ARM | RISC-V |
|---|---|---|---|
| 开放性 | 闭源，Intel/AMD授权 | 授权模式 | 完全开源免费 |
| 指令集复杂度 | 极高（CISC） | 中等 | 低（RISC） |
| 定制性 | 低 | 中等 | 极高（可扩展） |
| 主要应用 | PC、服务器 | 手机、嵌入式 | 嵌入式、IoT、新兴 |
| 生态系统 | 最成熟 | 成熟 | 快速成长中 |
| 授权费用 | 高 | 高 | 免费 |
| 模块化 | 无 | 有限 | 极强 |
| 指令数量 | ~1500条 | ~1000条 | 47条(基础)+扩展 |
表70：x86 vs ARM vs RISC-V
RISC-V的最大优势是模块化——基础指令集只有47条指令，然后你可以根据需要添加乘除法、浮点、向量、原子操作等扩展。就像乐高积木一样自由组合。中国在RISC-V上投入巨大——因为它是唯一不受美国出口管制的主流ISA。
14.3 AI对计算机架构的影响
| 方向 | 传统架构 | AI优化架构 | 差异 |
|---|---|---|---|
| 计算模式 | 标量/向量 | 矩阵/张量 | AI需要大规模矩阵乘法 |
| 精度需求 | FP64/FP32 | FP16/BF16/INT8 | AI对精度不敏感 |
| 存储需求 | 大容量低延迟 | 高带宽 | AI是带宽受限 |
| 并行度 | 有限ILP | 大规模数据并行 | AI天然可并行 |
| 代表硬件 | CPU (通用) | GPU/TPU/NPU (专用) | 专用vs通用 |
表71：AI对计算机架构的影响
Google设计TPU时发现，AI推理中最核心的操作是矩阵乘法——用通用CPU做太慢，用GPU还不够快，于是设计了专门做矩阵乘法的脉动阵列（Systolic Array）。第一代TPU的推理性能是同期GPU的30-80倍，功耗却只有几分之一。
15. 总结
计算机组成原理的核心就是抽象层次和权衡取舍：
- 用抽象隐藏复杂性（门电路→微架构→ISA→OS→应用）
- 用层次平衡矛盾（速度快↔容量大↔价格低）
- 用并行突破极限（流水线→超标量→多核→异构）
- 用专用化突破通用瓶颈（CPU→GPU→TPU→领域专用架构）
记住这些核心公式：
性能 = 1 / 执行时间
CPU时间 = IC × CPI × T_clk
Amdahl定律: 加速比 = 1 / ((1-P) + P/S)
Cache时间 = Hit_Time + Miss_Rate × Miss_Penalty
动态功耗 = α × C × V² × f
总线带宽 = 宽度 × 频率 × 传输次数/周期
“计算机科学不是关于计算机的，就像天文学不是关于望远镜的。” —— Edsger Dijkstra
但理解望远镜的工作原理，能让你看到更远的星空。
16. 参考文献
[1] Patterson, D. A., & Hennessy, J. L. (2017). Computer Organization and Design: The Hardware/Software Interface (RISC-V Edition). Morgan Kaufmann. ISBN: 978-0128122754.
[2] Von Neumann, J. (1945). “First Draft of a Report on the EDVAC”. IEEE Annals of the History of Computing, 15(4), 27-75.
[3] Backus, J. (1978). “Can Programming Be Liberated from the von Neumann Style? A Functional Style and Its Algebra of Programs”. Communications of the ACM, 21(8), 613-641. Turing Award Lecture.
[4] Tanenbaum, A. S., & Austin, T. (2012). Structured Computer Organization (6th Edition). Pearson. ISBN: 978-0132916523.
[5] IEEE. (2019). IEEE Standard for Floating-Point Arithmetic (IEEE 754-2019). IEEE Computer Society.
[6] Stallings, W. (2019). Computer Organization and Architecture: Designing for Performance (11th Edition). Pearson. ISBN: 978-0134997195.
[7] Hennessy, J. L., & Patterson, D. A. (2019). Computer Architecture: A Quantitative Approach (6th Edition). Morgan Kaufmann. ISBN: 978-0128119051.
[8] Jacob, B., Ng, S., & Wang, D. (2007). Memory Systems: Cache, DRAM, Disk. Morgan Kaufmann. ISBN: 978-0123797513.
[9] Smith, A. J. (1982). “Cache Memories”. ACM Computing Surveys, 14(3), 473-530.
[10] Denning, P. J. (1970). “Virtual Memory”. ACM Computing Surveys, 2(3), 153-189.
[11] Anderson, D., & Shanley, T. (1995). Pentium Processor System Architecture (2nd Edition). Mindshare Press. ISBN: 978-0201409925.
[12] Patterson, D. A., & Sequin, C. (1981). “RISC I: A Reduced Instruction Set VLSI Computer”. Proceedings of the 8th Annual Symposium on Computer Architecture, 443-457.
[13] Hennessy, J. L. (1984). “VLSI Processor Architecture”. IEEE Transactions on Computers, C-33(12), 1221-1246.
[14] Waterman, A., & Asanović, K. (Eds.). (2024). The RISC-V Instruction Set Manual, Volume I: User-Level ISA, Document Version 20240411. RISC-V International.
[15] Horowitz, M. (2014). “1.1 Computing’s energy problem (and what we can do about it)”. IEEE International Solid-State Circuits Conference (ISSCC), 10-14. DOI: 10.1109/ISSCC.2014.6757323.
[16] Hill, M. D. (1988). “A Case for Direct-Mapped Caches”. IEEE Computer, 21(12), 25-40.
[17] Jouppi, N. P., et al. (2017). “In-Datacenter Performance Analysis of a Tensor Processing Unit”. Proceedings of the 44th Annual International Symposium on Computer Architecture (ISCA), 1-12.
[18] Asanović, K., et al. (2016). “The Case for RISC-V”. IEEE Micro, 36(3), 14-24.
💡 建议阅读顺序：先通读全文建立整体框架，再针对薄弱环节深入阅读各章节。配合Patterson & Hennessy的《Computer Organization and Design》和Tanenbaum的《Structured Computer Organization》效果更佳。
openEuler 是由开放原子开源基金会孵化的全场景开源操作系统项目，面向数字基础设施四大核心场景（服务器、云计算、边缘计算、嵌入式），全面支持 ARM、x86、RISC-V、loongArch、PowerPC、SW-64 等多样性计算架构
更多推荐
1
0- 0
已为社区贡献3条内容
所有评论(0)
