LVS（Linux virual server）

LVS 全称 Linux Virtual Server（Linux 虚拟服务器），是 Linux 内核层实现的高性能、高可用的负载均衡集群技术，由章文嵩博士开发，目前是 Linux 内核的标准模块之一。它的核心作用是将前端的请求流量分发到后端多台真实服务器（Real Server）上，从而提升服务的并发处理能力和可用性。

一.实验环境

主机名	角色
server1	调度器（VS）
server2	真实服务器（RS）
server3	真实服务器（RS）
server4	测试机

二.集群和分布式简介

2.1.系统性能扩展方式

Scale UP：向上扩展,增强
Scale Out：向外扩展,增加设备，调度分配问题，Cluster

2.2.集群Cluster

Cluster: 集群是为了解决某个特定问题将多台计算机组合起来形成的单个系统

Cluster常见的三种类型：

LB：LoadBalancing（负载均衡）由多个主机组成，每个主机只承担一部分访问
HA：High Availiablity（高可用）SPOF（single Point Of failure）

MTBF:Mean Time Between Failure 平均无故障时间，正常时间

MTTR:Mean Time To Restoration（ repair）平均恢复前时间，故障时间

A=MTBF/（MTBF+MTTR） (0,1)：99%, 99.5%, 99.9%, 99.99%, 99.999%

SLA：Service level agreement（服务等级协议）是在一定开销下为保障服务的性能和可用性，服务提供商与用户间定义的一种双方认可的协定。通常这个开销是驱动提供服务质量的主要因素。在常规的领域中，总是设定所谓的三个9，四个9来进行表示，当没有达到这种水平的时候，就会有一些列的惩罚措施，而运维，最主要的目标就是达成这种服务水平。

停机时间又分为两种，一种是计划内停机时间，一种是计划外停机时间，而运维则主要关注计划外停机时间
HPC：High-performance computing（高性能计算，国家战略资源，不在课程范围内）

2.3.分布式

分布式存储:Ceph，GlusterFs，FastDFS，MogileFs

分布式计算:hadoop，Spark

分布式常见应用

分布式应用-服务按照功能拆分，使用微服务
分布式静态资源–静态资源放在不同的存储集群上
分布式数据和存储–使用key-value缓存系统
分布式计算–对特殊业务使用分布式计算，比如Hadoop集群

2.4.集群和分布式

集群：同一个业务系统，部署在多台服务器上，集群中，每一台服务器实现的功能没有差别，数据和代码都是一样的
分布式：一个业务被拆成多个子业务，或者本身就是不同的业务，部署在多台服务器上。分布式中，每一台服务器实现的功能是有差别的，数据和代码也是不一样的，分布式每台服务器功能加起来，才是完整的业务
分布式是以缩短单个任务的执行时间来提升效率的，而集群则是通过提高单位时间内执行的任务数来提升效率,
对于大型网站，访问用户很多，实现一个群集，在前面部署一个负载均衡服务器，后面几台服务器完成同一业务。如果有用户进行相应业务访问时，负载均衡器根据后端哪台服务器的负载情况，决定由给哪一台去完成响应，并且台服务器垮了，其它的服务器可以顶上来。分布式的每一个节点，都完成不同的业务，如果一个节点垮了，那这个业务可能就会失败

三.lvs（Linux virtual server）运行原理

3.1 lvs简介

LVS 官网: http://www.linuxvirtualserver.org/

3.2 lvs集群体系结构

工作原理：
VS根据请求报文的目标IP和目标协议及端口将其调度转发至某RS，根据调度算法来挑选RS

3.3.LVS概念

VS：Virtual Server（调度器）
RS：Real Server （真实业务主机）
CIP：Client IP （客户端主机的ip）
VIP: Virtual serve IP VS外网的IP （对外开放的让客户访问的ip）
DIP: Director IP VS内网的IP （调度器负责访问内网的ip）
RIP: Real server IP （真实业务主机IP）

访问流程：CIP <–> VIP == DIP <–> RIP

3.4.lvs集群的类型

lvs-nat：修改请求报文的目标IP,多目标IP的DNAT
lvs-dr：操纵封装新的MAC地址
lvs-tun：在原请求IP报文之外新加一个IP首部
lvs-fullnat：修改请求报文的源和目标IP

3.4.1.nat模式

Ivs-nat:

本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为指定算法挑出的RS的RIP和PORT实现转发
RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP
请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈
支持端口映射，可修改请求报文的目标PORT
VS必须是Linux系统，RS可以是任意OS系统

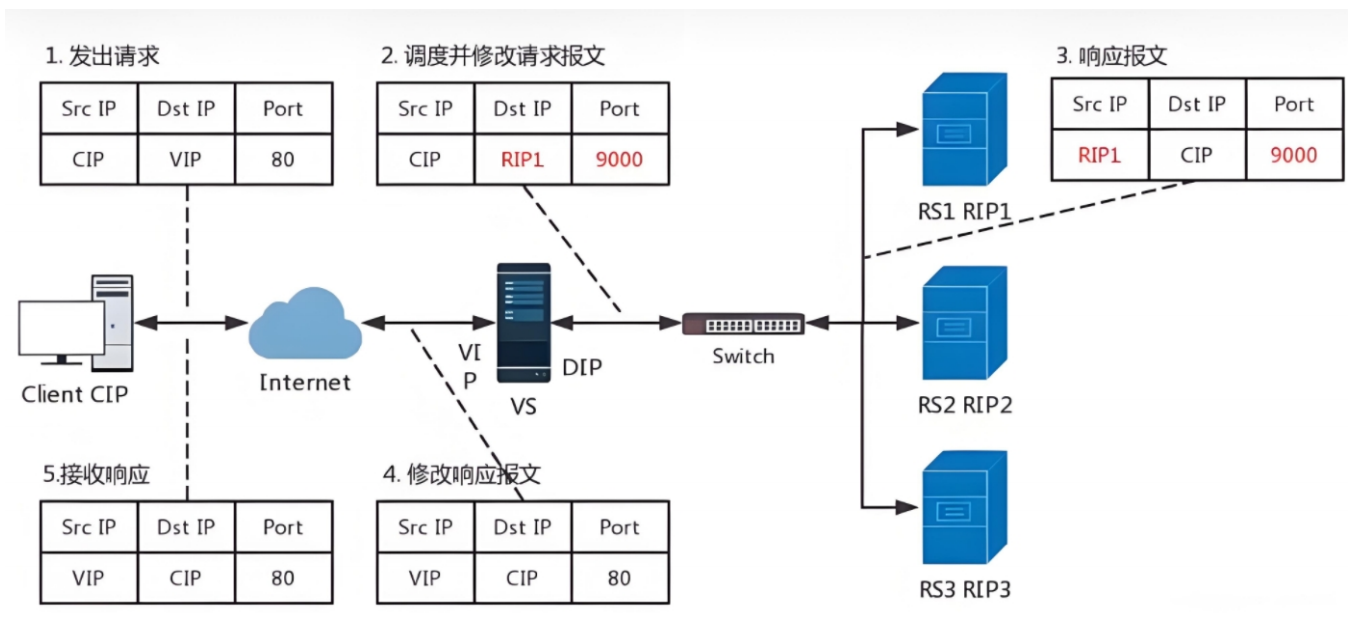

3.4.2.nat模式数据逻辑

在这里插入图片描述

1.客户端发送访问请求，请求数据包中含有请求来源（cip），访问目标地址（VIP）访问目标端口（80port）

2.VS服务器接收到访问请求做DNAT把请求数据包中的目的地由VIP换成RS的RIP和相应端口

3.RS1响应请求，发送响应数据包，包中的响应报文为数据来源（RIP1）响应目标（CIP）相应端口（9000port）

4.VS服务器接收到响应数据包，改变包中的数据来源（RIP1–>VIP）,响应目标端口（9000–>80）

5.VS服务器把修改过报文的响应数据包回传给客户端

6.lvs的NAT模式接收和返回客户端数据包时都要经过lvs的调度机，所以lvs的调度机容易阻塞

NAT模式环境设定

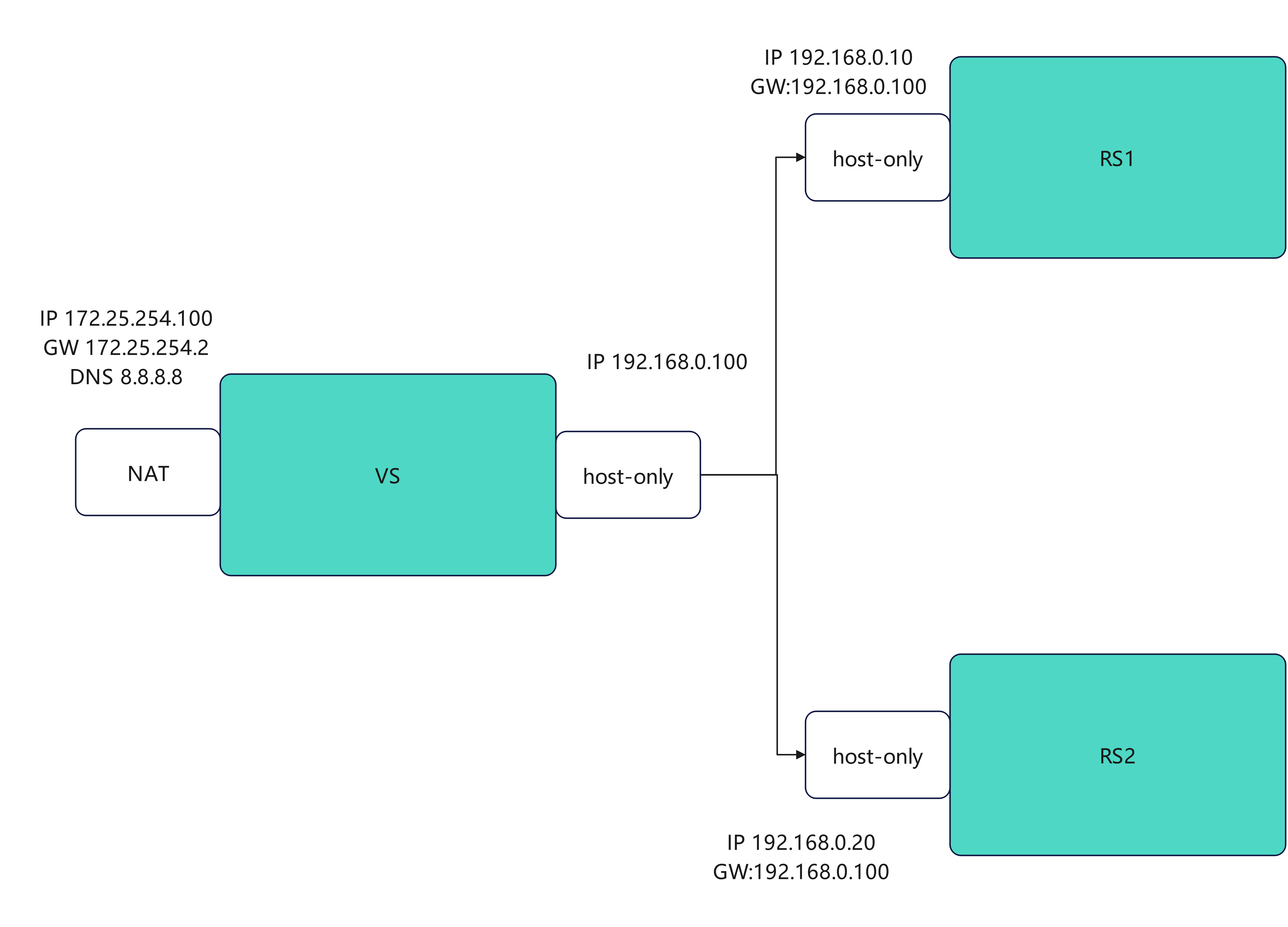

NAT模式主机设定架构图

VS主机中

[root@vsnode ~]# vmset.sh eth0 172.25.254.100 vsnode
[root@vsnode ~]# vmset.sh eth1 192.168.0.100 vsnode noroute

RS1

#设定网络
[root@RS1 ~]# vmset.sh eth0 192.168.0.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0


#设定访问业务真实数据
[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd
[root@RS1 ~]# echo RS1 - 192.168.0.10 > /var/www/html/index.html

RS2

#设定网络
[root@RS1 ~]# vmset.sh eth0 192.168.0.20 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0


#设定访问业务真实数据
[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd
[root@RS1 ~]# echo RS2 - 192.168.0.20 > /var/www/html/index.html

在vs主机中测试环境

[root@vsnode ~]# curl  192.168.0.10
RS1 - 192.168.0.10
[root@vsnode ~]# curl  192.168.0.20
RS2 - 192.168.0.20

NAT模式实现方法

1.vs

#1，开启内核路由功能
[root@vsnode ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@vsnode ~]# sysctl  -p
net.ipv4.ip_forward = 1

#2.编写策略
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm -A -t 172.25.254.100:80 -s wrr
[root@vsnode ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m  -w 1
[root@vsnode ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m  -w 1
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.254.100:80 wrr
  -> 192.168.0.10:80              Masq    1      0          0
  -> 192.168.0.20:80              Masq    1      0          0


#测试
[root@vsnode ~]# for i in {1..10};do curl 172.25.254.100;done
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10


#更改权重
[root@vsnode ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m  -w 2
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.254.100:80 wrr
  -> 192.168.0.10:80              Masq    2      0          5
  -> 192.168.0.20:80              Masq    1      0          5

#测试
[root@vsnode ~]# for i in {1..10};do curl 172.25.254.100;done
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20
RS1 - 192.168.0.10
RS1 - 192.168.0.10
RS2 - 192.168.0.20

规则持久化

实验过程可以用过打开另外一个shell的并执行监控命令的方式进行观察

[root@vsnode ~]# watch -n 1 ipvsadm -Ln

#利用自定义文件进行持久化
[root@vsnode ~]# ipvsadm-save -n
-A -t 172.25.254.100:80 -s wrr
-a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2
-a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1
[root@vsnode ~]# ipvsadm-save -n > /mnt/ipvs.rule
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm-restore < /mnt/ipvs.rule


#利用守护进程进行规则持久化
[root@vsnode ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# systemctl enable --now ipvsadm.service
Created symlink /etc/systemd/system/multi-user.target.wants/ipvsadm.service → /usr/lib/systemd/system/ipvsadm.service.

3.4.3.DR模式

DR：Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报文重新封装一个MAC首部进行转发，源MAC是DIP所在的接口的MAC，目标MAC是挑选出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目标IP/PORT均保持不变

3.4.4.DR模式数逻辑

在DR模式中，RS接收到访问请求后不需要回传给VS调度器，直接把回传数据发送给client，所以RS和vs上都要有vip

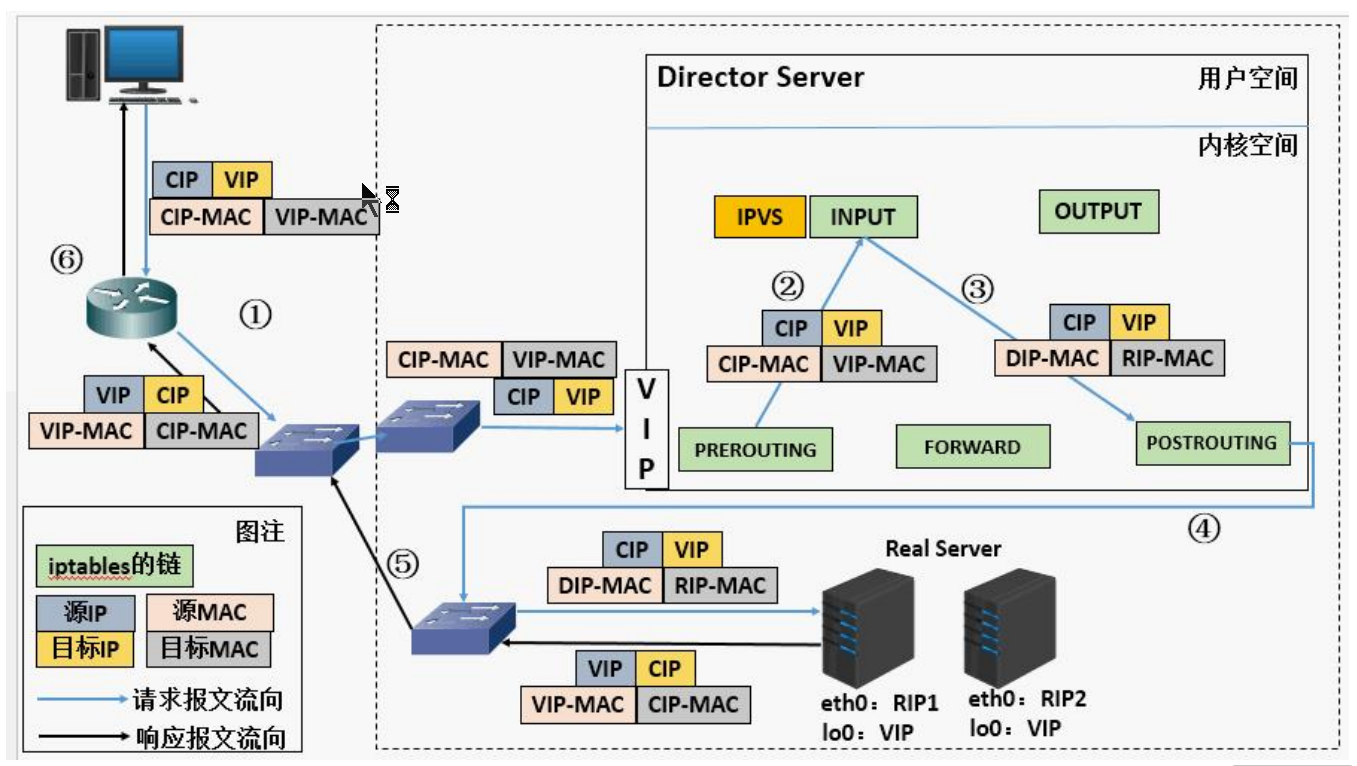

3.4.6.DR模式数据传输过程

在这里插入图片描述

1.客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC

2.VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端IP+客户端的MAC+VIP+RS1的MAC

3.RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的MAC

3.4.6.DR模式的特点

1.Director和各RS都配置有VIP

2.确保前端路由器将目标IP为VIP的请求报文发往Director

3.在前端网关做静态绑定VIP和Director的MAC地址

在RS上使用arptables工具

arptables -A IN -d $VIP -j DROP
arptables -A OUT -s $VIP -j mangle --mangle-ip-s $RIP

在RS上修改内核参数以限制arp通告及应答级别

/proc/sys/net/ipv4/conf/all/arp_ignore
/proc/sys/net/ipv4/conf/all/arp_announce

4.RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；

5.RIP的网关不能指向DIP，以确保响应报文不会经由Director

6.RS和Director要在同一个物理网络

7.请求报文要经由Director，但响应报文不经由Director，而由RS直接发往Client

8.不支持端口映射（端口不能修败）

9.RS可使用大多数OS系统

DR模式实验过程

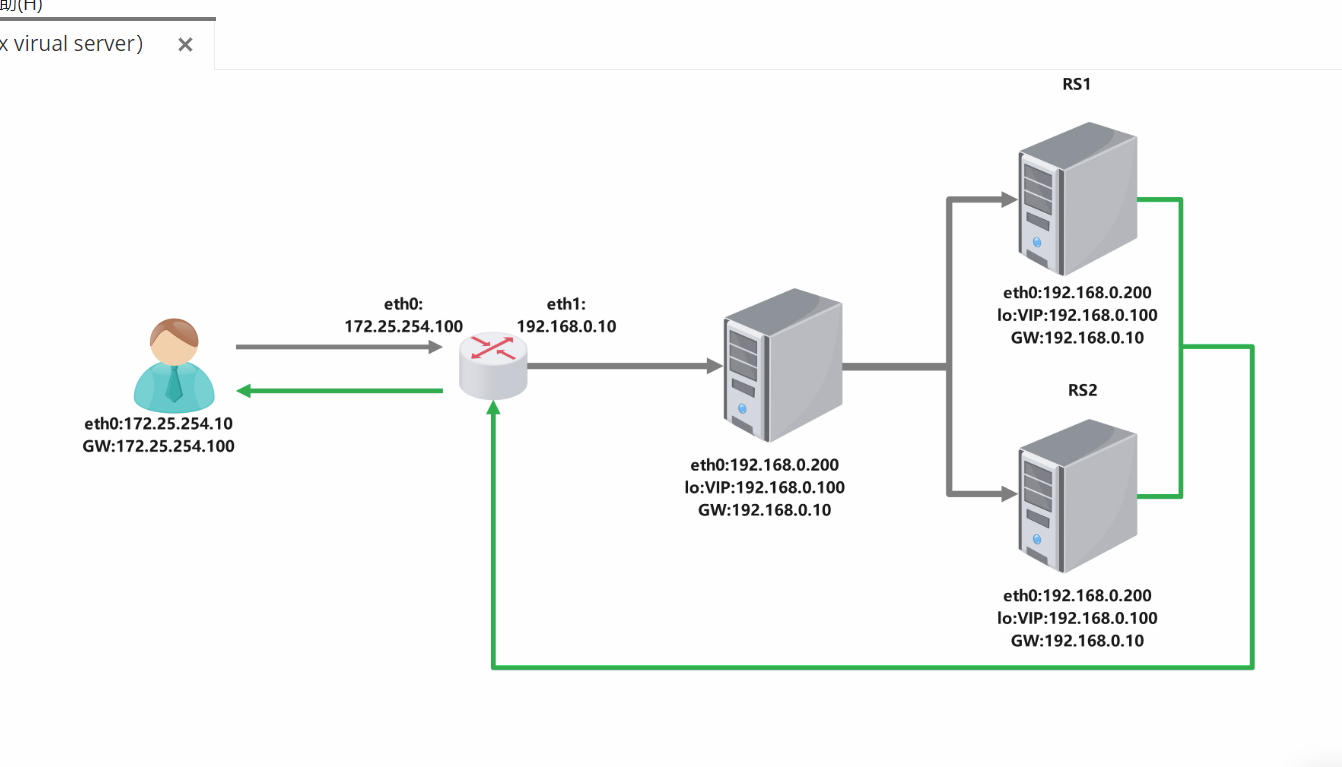

一. 环境流程图

二环境设定方式

#在路由器中
[root@router ~]# systemctl disable --now ipvsadm.service
Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service".
[root@router ~]# ipvsadm -C

#在路由器中
[root@router ~]# vmset.sh eth0 172.25.254.100 vsnode
[root@router ~]# vmset.sh eth1 192.168.0.100 vsnode noroute、

#设定内核路由功能
[root@router ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@router ~]# sysctl  -p
net.ipv4.ip_forward = 1

#数据转发策略
[root@router ~]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.100
[root@vsnode ~]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100
#上面不保存是临时的，保存下载服务 save

#vsnode 调度器
[root@vsnode ~]# vmset.sh  eth0 192.168.0.50 vsnode  norouter
[root@vsnode ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1=192.168.0.50/24,192.168.0.100


[root@vsnode ~]# cd  /etc/NetworkManager/system-connections/
[root@vsnode system-connections]#  cp -p eth0.nmconnection lo.nmconnection
[root@vsnode system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo


[ipv4]
method=manual
address1=127.0.0.1/8
address2=192.168.0.200/32

[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/7）
[root@RS1 system-connections]# nmcli connection up  lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/8）


#检测
root@vsnode system-connections]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0
[root@vsnode system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 brd 192.168.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:41:e5:8b brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.0.50/24 brd 192.168.0.255 scope global secondary noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::e40:8975:6b9:fea8/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

#客户端
[root@client ~]# vmset.sh  eth0 172.25.254.99 client norouter
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:e5:75:af brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 172.25.254.99/24 brd 172.25.254.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fee5:75af/64 scope link tentative noprefixroute
       valid_lft forever preferred_lft forever
client

[root@client ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1=172.25.254.99/24,172.25.254.100
dns=8.8.8.8;

[root@client ~]# nmcli connection reload
[root@client ~]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）
[root@client ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.25.254.100  0.0.0.0         UG    100    0        0 eth0
172.25.254.0    0.0.0.0         255.255.255.0   U     100    0        0 eth0


#检测
[root@client ~]# ping 192.168.0.200
PING 192.168.0.200 (192.168.0.200) 56(84) 比特的数据。
64 比特，来自 192.168.0.200: icmp_seq=1 ttl=128 时间=1.08 毫秒

#RS1
[root@RS1 ~]# vmset.sh eth0 192.168.0.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0

#在lo上设定vip
[root@RS1 ~]# cd /etc/NetworkManager/system-connections/
[root@RS1 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS1 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.0.200/32
method=manual

[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS1 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever

 #arp禁止响应
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

#RS1
[root@RS2 ~]# vmset.sh eth0 192.168.0.20 RS2 noroute
[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS2 ~]# nmcli connection reload
[root@RS2 ~]# nmcli connection up eth0
[root@RS2 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.0.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0

#在lo上设定vip
[root@RS2 ~]# cd /etc/NetworkManager/system-connections/
[root@RS2 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS2 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.0.200/32
method=manual

[root@RS2 system-connections]# nmcli connection reload
[root@RS2 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS2 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.0.200/32 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever

#arp禁止响应
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

lvs服务器上

[root@vsnode yum.repos.d]# ipvsadm -A -t 192.168.0.200:80 -s wrr
[root@vsnode yum.repos.d]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10:80 -g
[root@vsnode yum.repos.d]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20:80 -g
[root@vsnode yum.repos.d]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.0.200:80 wrr
  -> 192.168.0.10:80              Route   1      0          0
  -> 192.168.0.20:80              Route   1      0          0
[root@vsnode yum.repos.d]#

3.4.7.TUN模式（了解）

转发方式：不修改请求报文的IP首部（源IP为CIP，目标IP为VIP），而在原IP报文之外再封装一个IP首部（源IP是DIP，目标IP是RIP），将报文发往挑选出的目标RS；RS直接响应给客户端（源IP是VIP，目标IP是CIP）

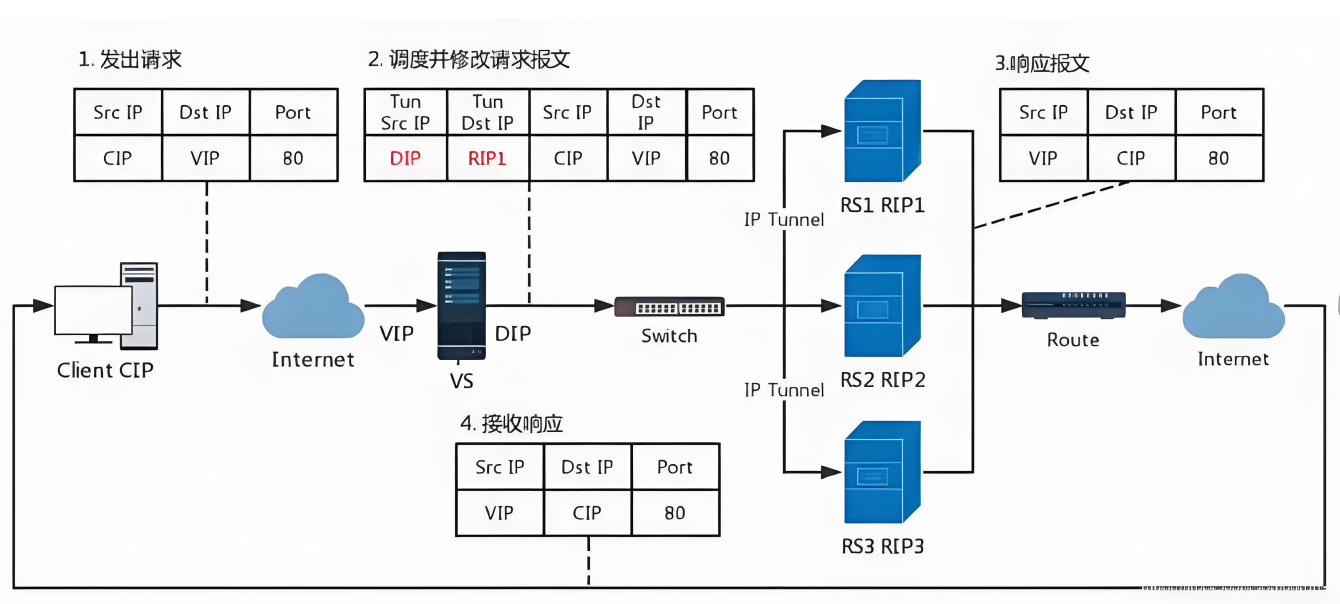

3.4.8.TUN模式数据传输过程

在这里插入图片描述
1.客户端发送请求数据包，包内有源IP+vip+dport

2.到达vs调度器后对客户端发送过来的数据包重新封装添加IP报文头，新添加的IP报文头中包含TUNSRCIP(DIP)+TUNDESTIP(RSIP1)并发送到RS1

3.RS收到VS调度器发送过来的数据包做出响应，生成的响应报文中包含SRCIP(VIP)+DSTIP（CIP）+port，响应数据包通过网络直接回传给client

3.4.9.TUN模式特点

1.DIP, VIP, RIP都应该是公网地址
2.RS的网关一般不能指向DIP
3.请求报文要经由Director，但响应不能经由Director
4.不支持端口映射
5.RS的OS须支持隧道功能

3.4.10.fullnet模式（了解）

fullnat：通过同时修改请求报文的源IP地址和目标IP地址进行转发
CIP --> DIP
VIP --> RIP
1.VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络；因此，RIP的网关一般不会指向DIP

2.RS收到的请求报文源地址是DIP，因此，只需响应给DIP；但Director还要将其发往Client

3.请求和响应报文都经由Director

4.支持端口映射

[!WARNING]

注意：此类型kernel默认不支持

3.4.11.LVS工作模式总结

	NAT模式	TUN模式	DR模式
RS操作系统	不限	支持隧道	禁用arp
调度器和服务器网络	可跨网络	可跨网络	不可跨网络
调度服务器数量服务器数量	少	多	多
RS服务器网关	指向到调度器DIP	指向到路由	指向到路由

lvs-nat与lvs-fullnat：请求和响应报文都经由Director
lvs-nat：RIP的网关要指向DIP
lvs-fullnat：RIP和DIP未必在同一IP网络，但要能通信
lvs-dr与lvs-tun：请求报文要经由Director，但响应报文由RS直接发往Client
lvs-dr：通过封装新的MAC首部实现，通过MAC网络转发
lvs-tun：通过在原IP报文外封装新IP头实现转发，支持远距离通信

3.5.lvs的调度算法

3.5.1.lvs调度算法类型

ipvs scheduler：根据其调度时是否考虑各RS当前的负载状态被分为两种：静态方法和动态方法

静态方法：仅根据算法本身进行调度，不考虑RS的负载情况

动态方法：主要根据每RS当前的负载状态及调度算法进行调度Overhead=value较小的RS将被调度

3.5.2.lvs静态调度算法

1、RR：roundrobin 轮询 RS分别被调度，当RS配置有差别时不推荐

2、WRR：Weighted RR，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少

3、SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往第一次挑中的RS，从而实现会话绑定

4、DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商

3.5.2.lvs动态调度算法

主要根据RS当前的负载状态及调度算法进行调度Overhead=value较小的RS会被调度

1、LC：least connections（最少链接发）

适用于长连接应用Overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活动链接数）

2、WLC：Weighted LC（权重最少链接）

默认调度方法Overhead=(activeconns x 256+inactiveconns)/weight

3、SED：Shortest Expection Delay,

初始连接高权重优先Overhead=(activeconns+1+inactiveconns) x 256/weight

但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接

4、NQ：Never Queue，第一轮均匀分配，后续SED

5、LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理

6、LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制到负载轻的RS

3.5.3.在4.15版本内核以后新增调度算法

1.FO(Weighted Fai Over)调度算法：常用作灰度发布

在此FO算法中，遍历虚拟服务所关联的真实服务器链表，找到还未过载(未设置IP_VS_DEST_F OVERLOAD标志)的且权重最高的真实服务器，进行调度

当服务器承接大量链接，我们可以对此服务器进行过载标记（IP_VS_DEST_F OVERLOAD），那么vs调度器就不会把链接调度到有过载标记的主机中。

2.OVF(Overflow-connection)调度算法

基于真实服务器的活动连接数量和权重值实现。将新连接调度到权重值最高的真实服务器，直到其活动连接数量超过权重值，之后调度到下一个权重值最高的真实服务器,在此OVF算法中，遍历虚拟服务相关联的真实服务器链表，找到权重值最高的可用真实服务器。一个可用的真实服务器需要同时满足以下条件:

未过载(未设置IP_VS_DEST_F OVERLOAD标志)
真实服务器当前的活动连接数量小于其权重值
其权重值不为零

四.lvs部署命令介绍

4.1.lvs软件相关信息

程序包：ipvsadm
Unit File: ipvsadm.service
主程序：/usr/sbin/ipvsadm
规则保存工具：/usr/sbin/ipvsadm-save
规则重载工具：/usr/sbin/ipvsadm-restore
配置文件：/etc/sysconfig/ipvsadm-config
ipvs调度规则文件：/etc/sysconfig/ipvsadm

4.2.ipvsadm命令

核心功能:

集群服务管理:增、删、改
集群服务的RS管理:增、删、改
查看

命令参数

管理集群服务
ipvsadm -A|E -t（tcp）|u（udp）|f（防护墙标签） \
service-address(集群地址) \
[-s scheduler(调度算法)] \
[-p [timeout]] \
[-M netmask] \
[--pepersistence_engine] \
[-b sched-flags]

ipvsadm -D -t|u|f service-address 删除
ipvsadm –C 清空
ipvsadm –R 重载
ipvsadm -S [-n] 保存

管理集群中的real server
ipvsadm -a|e -t|u|f service-address -r server-address [-g | -i| -m](工作模式) [-w weight](权重)
ipvsadm -d -t|u|f service-address -r server-address	删除RS
ipvsadm -L|l [options]					查看rs
ipvsadm -Z [-t|u|f service-address]  	清楚计数器

4.3.lvs集群中的增删改

1.管理集群服务中的增删改

ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]

-A	#添加
-E	#修改
-t	#tcp服务
-u	#udp服务
-s	#指定调度算法，默认为WLC
-p	#设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver
-f  #firewall mask 火墙标记，是一个数字

#增加
[root@DR-server ~]# ipvsadm -A -t 172.25.254.100:80 -s rr
[root@DR-server ~]# ipvsadm -A  -f 66  -p 3000

#修改
[root@DR-server ~]# ipvsadm -E -t 172.25.254.100:80  -s wrr -p 3000

#删除
[root@DR-server ~]# ipvsadm -D -t 172.25.254.100:80
[root@DR-server ~]# ipvsadm -D -f 66

2.管理集群中RealServer的曾增删改

ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight]

-a		#添加realserver
-e		#更改realserver
-t		#tcp协议
-u		#udp协议
-f		#火墙 标签
-r		#realserver地址
-g		#直连路由模式
-i		#ipip隧道模式
-m	    #nat模式
-w	    #设定权重
-Z	    #清空计数器
-C	    #清空lvs策略
-L	    #查看lvs策略
-n	    #不做解析
--rate ：输出速率信息

#添加
[root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.30 -m
[root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.40 -m -w 2

#更改
[root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -m -w 1
[root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -i -w 1

#删除
[root@DR-server ~]# ipvsadm -d -t 172.25.254.100:80 -r 192.168.0.30

[root@DR-server ~]# ipvsadm -Ln
[root@DR-server ~]# ipvsadm -Ln --rate
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port                 CPS    InPPS   OutPPS    InBPS   OutBPS
  -> RemoteAddress:Port
TCP  172.25.254.100:80                   0        0        0        0        0
  -> 192.168.0.30:80                     0        0        0        0        0
  -> 192.168.0.40:80                     0        0        0        0        0
#CPS： 每秒连接数，表示服务器处理新连接的速率
#InPPS：每秒入站数据包数量，即从客户端发送到负载均衡器的数据包速率
#OutPPS： 每秒出站数据包数量，即从负载均衡器向后端服务器或客户端发送数据包的速率
#InBPS：每秒入站流量（字节），即从客户端到服务器的流量速率。
#OutBPS：每秒出站流量（字节），即从服务器到客户端的流量速率。

[root@DR-server ~]# ipvsadm -Z -t 172.25.254.20:80
[root@DR-server ~]# ipvsadm -Ln --rate
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port                 CPS    InPPS   OutPPS    InBPS   OutBPS
  -> RemoteAddress:Port
TCP  172.25.254.20:80                    0        0        0        0        0
  -> 192.168.0.30:80                     0        0        0        0        0
  -> 192.168.0.40:80                     0        0        0        0        0

#清空策略
[root@DR-server ~]# ipvsadm -C

pvs规则：/proc/net/ip_vs
ipvs连接：/proc/net/ip_vs_conn

防火墙标签解决轮询错误

轮询规则中可能会遇到的错误

以http和https为例，当我们在RS中同时开放80和443端口，那么默认控制是分开轮询的，这样我们就出现了一个轮询错乱的问题

当我第一次访问80被轮询到RS1后下次访问443仍然可能会被轮询到RS1上

防火墙标记解决轮询调度问题

1.在rs主机中同时开始http和https两种协议

#在RS1和RS2中开启https
[root@RS1+RS2 ~]# dnf install mod_ssl -y
[root@RS1+RS2 ~]# systemctl restart httpd
[root@RS1+RS2 ~]# systemctl restart httpd

2.在vsnode中添加https的轮询策略

root@vsnode boot]# ip^Cadm -A -t 192.168.0.200:80  -s rr
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g
[root@vsnode boot]# ipvsadm -A -t 192.168.0.200:443 -s rr
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10:443 -g
[root@vsnode boot]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g
[root@vsnode boot]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.0.200:80 rr
  -> 192.168.0.10:80              Route   1      0          0
  -> 192.168.0.20:80              Route   1      0          0
TCP  192.168.0.200:443 rr
  -> 192.168.0.10:443             Route   1      0          0
  -> 192.168.0.20:443

3.轮询错误展示

[root@client ~]# curl  192.168.0.200;curl -k https://192.168.0.200
RS2 - 192.168.0.20
RS2 - 192.168.0.20

#当上述设定完成后http和https是独立的service，轮询会出现重复问题

解决方案：使用火墙标记访问vip的80和443的所有数据包，设定标记为6666，然后对此标记进行负载

[root@vsnode boot]# iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark  6666

[root@vsnode boot]# ipvsadm -A -f 6666 -s rr
[root@vsnode boot]# ipvsadm  -a -f 6666 -r 192.168.0.10 -g
[root@vsnode boot]# ipvsadm  -a -f 6666 -r 192.168.0.20 -g


#测试：在客户端
[root@client ~]# curl  192.168.0.200;curl -k https://192.168.0.200
RS2 - 192.168.0.20
RS1 - 192.168.0.10

5.4.lvs持久链接实现会话粘滞

在我们客户上网过程中有很多情况下需要和服务器进行交互，客户需要提交响应信息给服务器，如果单纯的进行调度会导致客户填写的表单丢失，为了解决这个问题我们可以用sh算法，但是sh算法比较简单粗暴，可能会导致调度失衡

1.设定ipvs调度策略

[root@vsnode ~]# ipvsadm -A -f 6666 -s rr -p 1

[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
FWM  6666 rr persistent 1
  -> 192.168.0.10:0               Route   1      0          0
  -> 192.168.0.20:0

2，测试：

[root@client ~]# curl  192.168.0.200
RS1 - 192.168.0.10
[root@client ~]# curl  192.168.0.200
RS1 - 192.168.0.10

3.观察

[root@vsnode ~]# watch -n 1 ipvsadm -Lnc
IPVS connection entries
pro expire state       source             virtual            destination
TCP 01:56  FIN_WAIT    172.25.254.99:42420 192.168.0.200:80   192.168.0.20:80
IP  00:57  ASSURED     172.25.254.99:0    0.0.26.10:0        192.168.0.20:0
TCP 01:54  FIN_WAIT    172.25.254.99:46216 192.168.0.200:80   192.168.0.20:80
TCP 01:55  FIN_WAIT    172.25.254.99:46222 192.168.0.200:80   192.168.0.20:80

openEuler 社区

openEuler 是由开放原子开源基金会孵化的全场景开源操作系统项目，面向数字基础设施四大核心场景（服务器、云计算、边缘计算、嵌入式），全面支持 ARM、x86、RISC-V、loongArch、PowerPC、SW-64 等多样性计算架构

更多推荐

计算机操作系统24

本文介绍了操作系统中连续内存分配的三种方式：单一连续分配、固定分区分配和动态分区分配。重点分析了每种方式的优缺点，特别是内部碎片和外部碎片的产生原因。详细讲解了动态分区分配的三种算法（首次适应、最佳适应、最坏适应）及其特点，通过示例说明如何计算内存分配。最后总结了连续分配的核心概念和考试重点，强调要掌握碎片问题和分配算法的应用场景。

openEuler 社区

Python 与 C++ 对比：从语法到应用场景的全面解析

你的目标是快速开发、原型验证或从事数据科学、机器学习、Web 开发、自动化脚本等领域。你更看重开发效率和代码可读性，而非极致的运行时性能。你是编程初学者，希望先建立编程思维和解决问题的能力。你的项目对性能、延迟或资源消耗有极端要求（如游戏、高频交易、操作系统、嵌入式系统）。你需要直接操作硬件或进行系统级编程。你希望深入理解计算机底层原理，并追求极致的代码控制力。你的职业规划指向游戏开发、系统软件、

openEuler 社区

商用车多体动力学实战笔记｜第 9 篇（系列终篇）：数值积分求解器选型与模型数值排错

openEuler 社区

所有评论(0)

查看更多评论

dustcell.

@2301_80019073

已为社区贡献1条内容

LVS（Linux virual server）

dustcell.

LVS（Linux virual server）

一.实验环境

二.集群和分布式简介

2.1.系统性能扩展方式

2.2.集群Cluster

2.3.分布式

2.4.集群和分布式

三.lvs（Linux virtual server）运行原理

3.1 lvs简介

3.2 lvs集群体系结构

3.3.LVS概念

3.4.lvs集群的类型

3.4.1.nat模式

3.4.2.nat模式数据逻辑

NAT模式环境设定

VS主机中

RS1

RS2

在vs主机中测试环境

NAT模式实现方法

1.vs

规则持久化

3.4.3.DR模式

3.4.4.DR模式数逻辑

3.4.6.DR模式数据传输过程

3.4.6.DR模式的特点

DR模式实验过程

一. 环境流程图

二 环境设定方式

3.4.7.TUN模式（了解）

3.4.8.TUN模式数据传输过程

3.4.9.TUN模式特点

3.4.10.fullnet模式（了解）

3.4.11.LVS工作模式总结

3.5.lvs的调度算法

3.5.1.lvs调度算法类型

3.5.2.lvs静态调度算法

3.5.2.lvs动态调度算法

3.5.3.在4.15版本内核以后新增调度算法

四.lvs部署命令介绍

4.1.lvs软件相关信息

4.2.ipvsadm命令

4.3.lvs集群中的增删改

防火墙标签解决轮询错误

轮询规则中可能会遇到的错误

防火墙标记解决轮询调度问题

5.4.lvs持久链接实现会话粘滞

所有评论(0)

温馨提示：您尚未绑定手机号

dustcell.

二环境设定方式
