商用车多体动力学实战笔记｜第9篇（系列终篇）：数值积分求解器选型与模型数值排错

开篇碎碎念

前阵子连续熬两个通宵调试整车联合仿真，模型一跑十几秒就直接发散报错，窗口全是数值溢出、奇异矩阵告警，反复核对悬架、传动、轮胎参数都找不到问题，整个人心态都有点绷住。深夜回屋，母亲端来一杯温水，劝我做事别急，拆开来一步一步查，不要所有模块堆在一起跑；早上和老家父亲通电话，他说种地也是一个道理，播种、施肥、收割顺序错一步，全年收成受影响，凡事分步拆解才不容易出乱子。

妻子看我状态差，陪我分段隔离模型：先单独跑轮胎，再加悬架，逐个模块接入定位报错根源，最后发现是积分步长选错、高阶算法和大刚度转向系统不匹配。旁边朵朵趴在桌边画画，一笔一笔慢慢填色，不能急着大面积涂抹，瞬间让我把仿真求解、生活做事的逻辑串在了一起。今天作为整套系列收尾篇，把各类显式积分算法优劣、选型逻辑、通用仿真发散排查全流程完整讲透，所有模块搭完之后的调试排错一次性梳理完毕。

同行共情

做整车多体仿真、HIL 实时台架的工程师，几乎都被数值发散、仿真报错折磨过：

1. 不分离线仿真和实时台架，盲目选用高阶多步积分，HIL 超周期、仿真直接中断；

2. 步长设置过大 / 过小，要么震荡发散，要么计算量爆炸，仿真效率极低；

3. 分不清欧拉、Adams、龙格库塔适配工况，ABS、急转向突变工况算法选型错误；

4. 模型报错只会盲目调参数，不会分段隔离定位，耗几天找不到根源；

5. 大刚度转向、薄阻尼悬架模型不加稳定附加项，高频震荡持续报错；

6. 不清楚多刚体广义质量矩阵对积分稳定性的影响，整车重载模型极易溢出。

求解器是整车模型的底层计算引擎，前面八大模块参数全部标定正确，一旦积分算法、步长不匹配，整套模型完全无法运行。很多工程师只专注底盘部件建模，忽略求解底层逻辑，白白浪费大量调试时间。

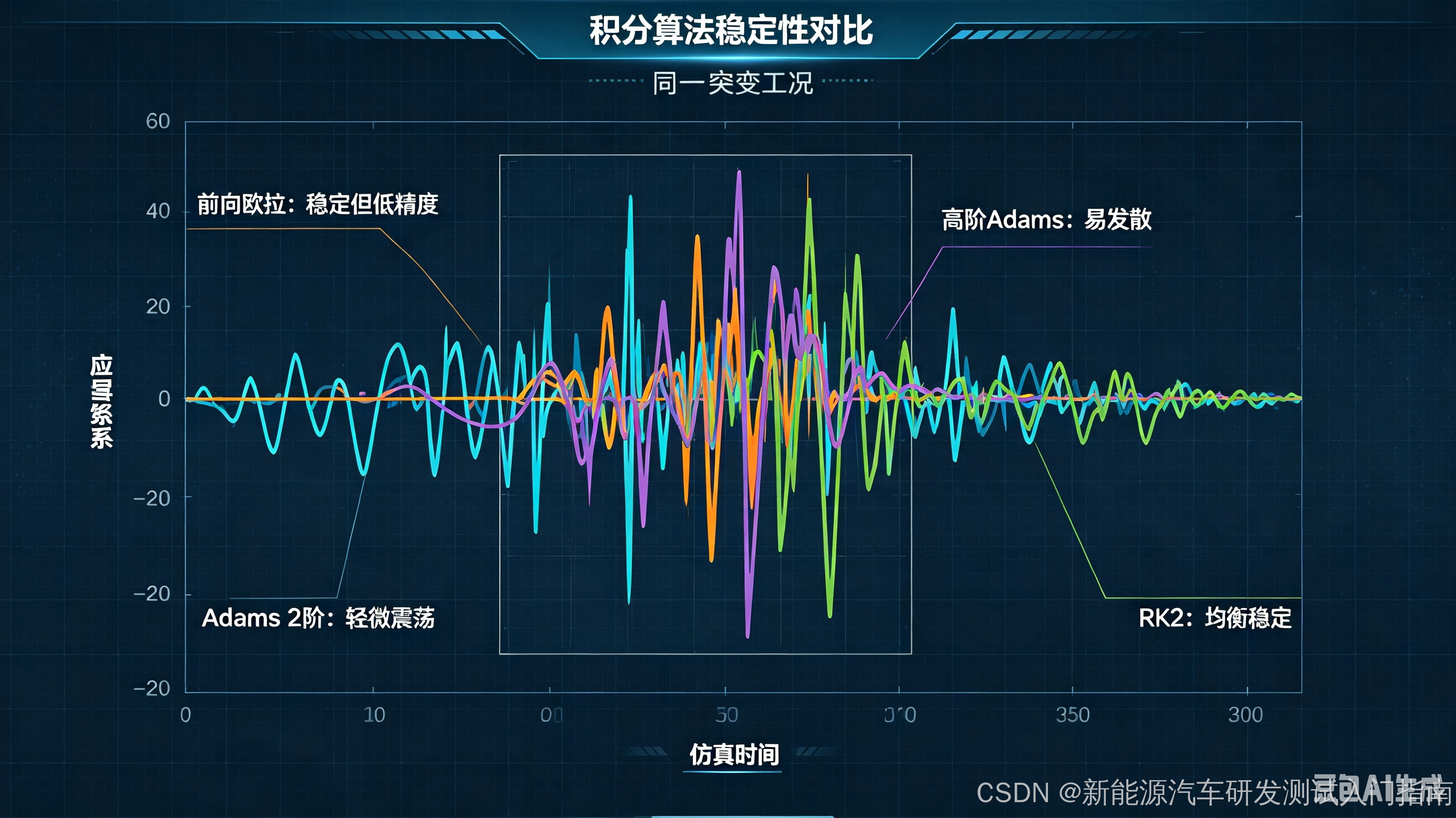

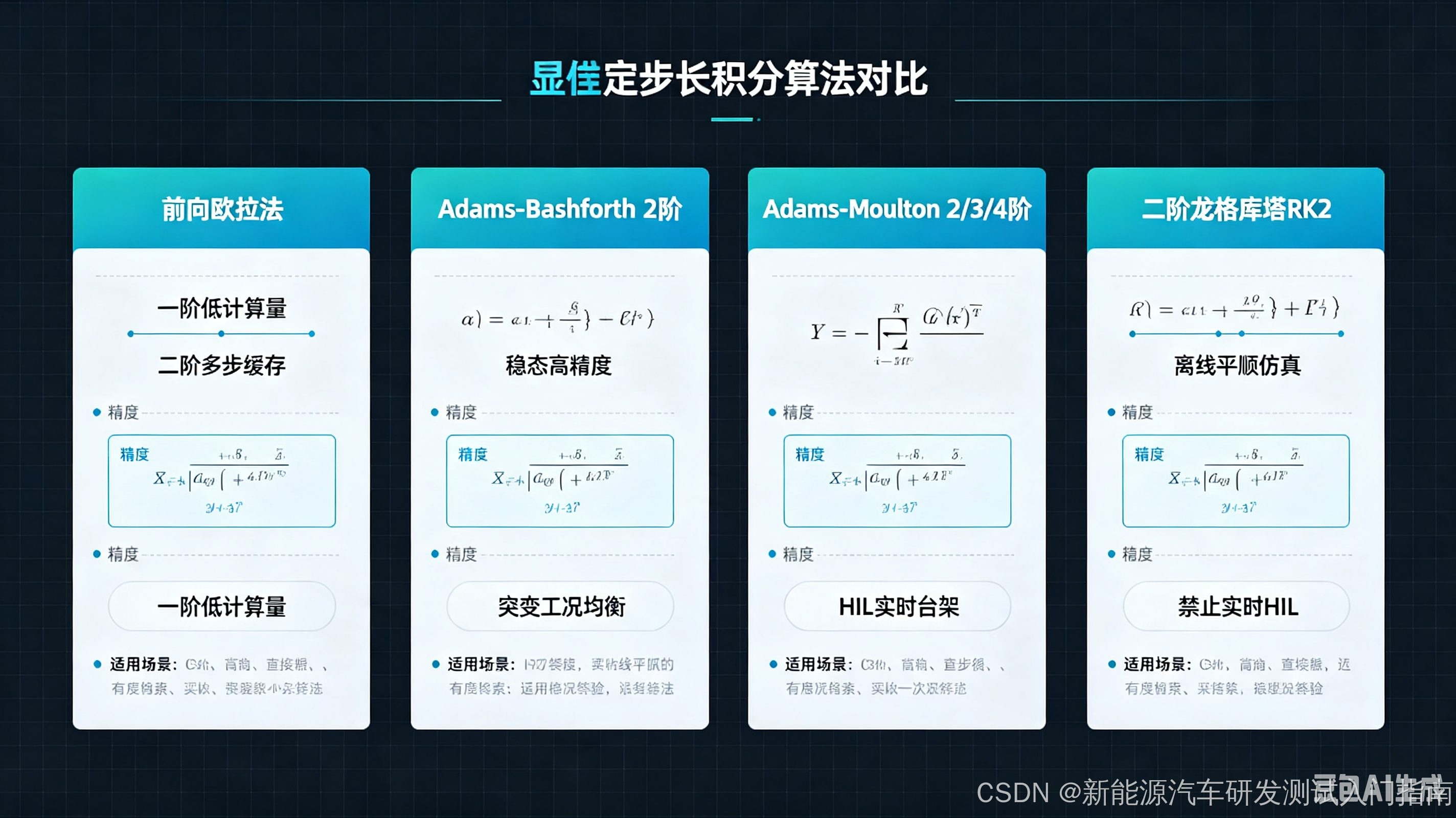

一、通用显式定步长积分算法分类与适配场景

整套商用车仿真统一使用定步长显式算法（适配离线仿真 + 硬件在环实时系统，隐式变步长算法不兼容 HIL，工程极少采用），主流四类算法：

1 前向欧拉法（一阶）

递推公式：${\dot{x}}_{k+1}={\dot{x}}_k+h\cdot f(x_k)$
优势：计算量最小、无多阶历史缓存，突变工况（ABS 抱死、急打方向、离合器滑转）稳定性强；
短板：精度最低，长时间稳态平顺仿真误差累积；
适用：HIL 实时台架、极限危险工况仿真、短时长突变工况。

2 Adams-Bashforth 2 阶（二阶多步）

两步历史值迭代，精度高于一阶欧拉；
短板：突变瞬间易震荡，必须缓存上一时刻微分值；
适用：中低速匀速行驶、平顺性离线仿真。

3 Adams-Moulton 2/3/4 阶（隐式校正多步）

多阶迭代，稳态计算精度最高；
短板：对突变载荷极度敏感，急制动、转向易发散，缓存数据量大；
适用：长时高速巡航、油耗稳态离线仿真，禁止用于实时 HIL。

4 二阶龙格库塔（RK2）

单步两次梯度计算，精度介于欧拉与高阶 Adams 之间，突变工况抗震荡能力均衡；
优势：无需多步历史存储，兼顾精度与稳定性；
适用绝大多数通用离线整车仿真，是商用车建模默认折中选型。

选型核心工程准则

1. 硬件在环实时测试：优先一阶欧拉；

2. 平顺性、油耗稳态离线分析：Adams 二阶或 RK2；

3. 包含 ABS、TCS、紧急转向、换挡冲击的动态工况：禁止 4 阶 Adams；

4. 模型存在大刚度转向、薄阻尼悬架：缩小仿真步长，搭配欧拉 / RK2。

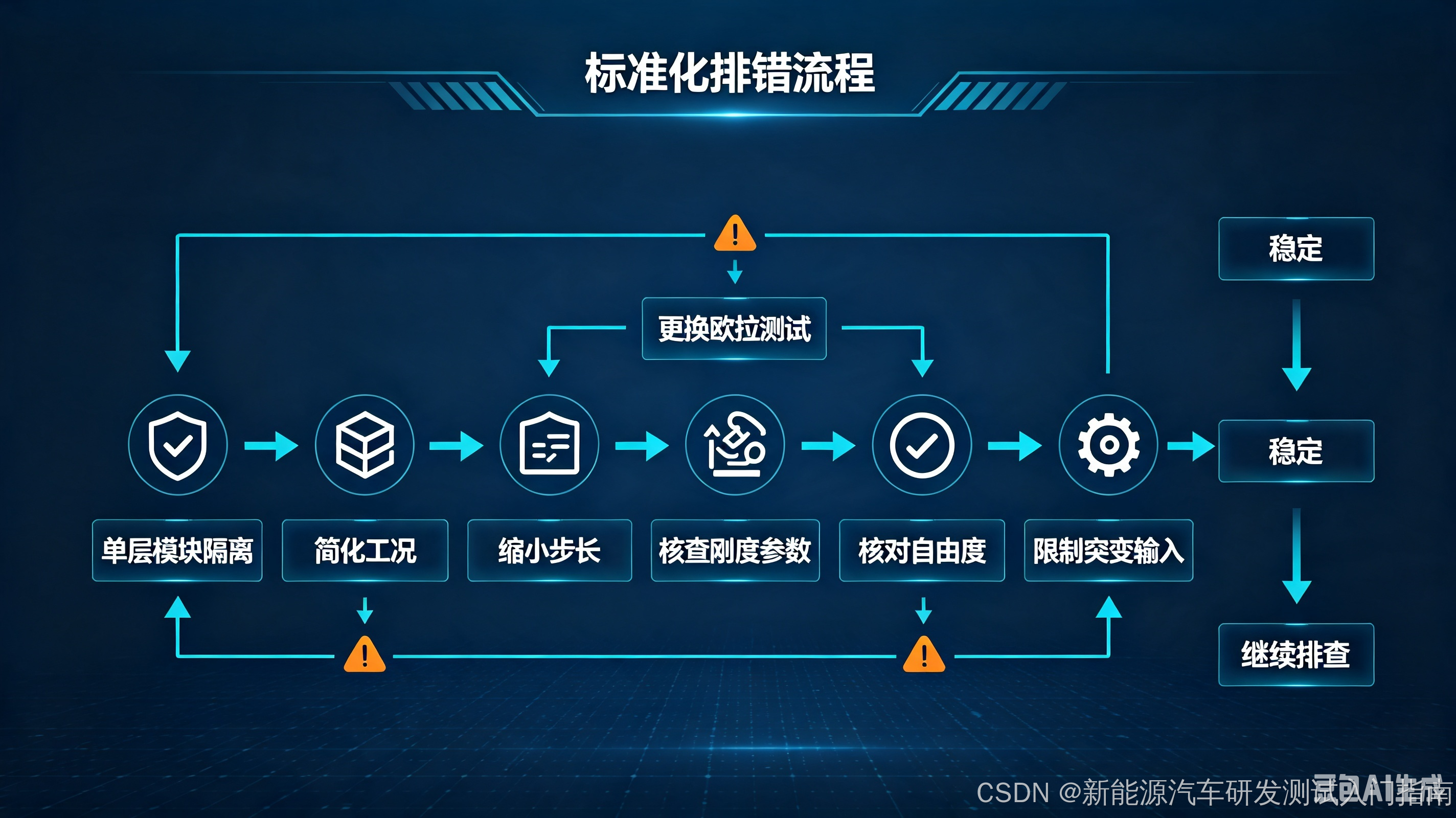

二、仿真发散通用分层排查流程（标准化排错步骤）

遇到数值溢出、矩阵奇异、计算中断，严格按从简到繁隔离排查，90% 报错可快速定位：

1. 单层模块隔离：只保留轮胎模型单独运行，无报错再依次接入悬架→转向→传动→制动；

2. 简化工况：空载低速平直路面，删除坡道、颠簸、急转向极限工况；

3. 求解器调整：先缩小仿真步长，更换一阶欧拉测试稳定性；

4. 刚度类参数核查：转向附加稳定质量、悬架限位刚度、传动扭振阻尼；

5. 坐标系与自由度核对：轴数对应刚体、广义坐标数量是否匹配；

6. 轮胎参数校验：魔术公式峰值系数、松弛长度，避免极端滑移震荡；

7. 控制模块限制：方向盘转角速率、TCS 修正力矩限幅，避免瞬时突变输入。

三、高频数值报错对应解决方案

1. 报错：奇异质量矩阵
   排查：轴数 - 刚体自由度不匹配、轮跳广义坐标重复定义；
   解决：核对 2~5 轴车刚体、自由度标准对照表。

2. 报错：数值震荡、持续发散
   排查：步长过大、高阶算法处理突变工况、转向无附加稳定质量；
   解决：缩小步长，切换一阶欧拉，开启转向附加阻尼质量项。

3. 报错 HIL 仿真超周期
   排查：4 阶 Adams 多步计算量过大；
   解决：更换前向欧拉，适度放大仿真步长。

4. 极限颠簸路面直接中断
   排查：悬架限位块刚度过大，瞬时载荷突变；
   解决：分段设置缓冲刚度，避免硬冲击。

5. 起步换挡瞬间计算溢出
   排查离合器滑转 / 锁止状态切换无过渡限幅；
   解决：扭矩输出增加饱和限幅。

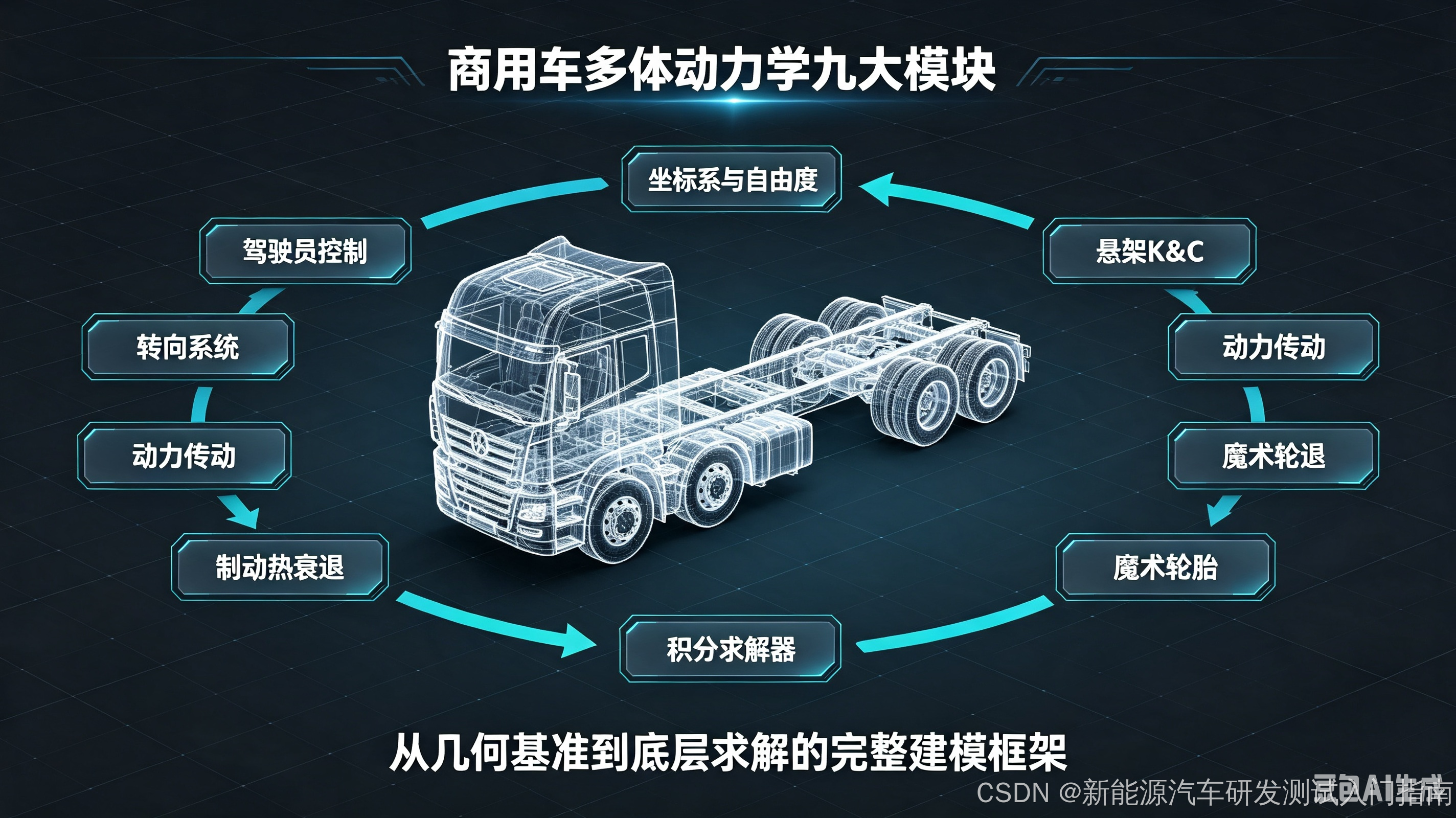

四、整套系列内容完整复盘（九大模块核心汇总）

1. 底层基础：三套统一坐标系 + 多刚体自由度，所有建模基准；

2. 上层控制：驾驶员开 / 闭环预瞄控制，整车输入源头；

3. 横向执行：循环球 / 齿轮齿条转向 + EPS 随速助力；

4. 承载核心：悬架 K&C 分离建模 + 多轴平衡悬架轴荷分配；

5. 动力链路：发动机、变矩器、分动器、LSD、TCS 完整传动链；

6. 安全执行：制动油压、ABS 滞环、长下坡热衰退；
   7 力学输入：魔术公式轮胎纵侧联合滑移、路面附着；
   8 底层求解：定步长显式积分选型、标准化排错流程。
   整套模型遵循 MBD 多体动力学通用框架，无软件私有逻辑，所有公式、参数表格均可迁移至任意仿真工具，从零搭建至对标实车全流程可落地。

技术 + 生活双维度总结

技术总结

1. 显式定步长积分分四类，离线、HIL 工况严格区分选型；

2. 突变极限工况优先一阶欧拉，稳态平顺仿真选用高阶多步算法；

3. 仿真发散遵循分层隔离排查法，由简至快定位报错；

4. 大刚度结构必须配套附加稳定项，抑制数值震荡；

5. 整车建模遵循 “先基础几何→控制→底盘→轮胎→求解” 分层搭建逻辑，降低调试难度。

生活小感悟

不管搭建整车模型，还是日常工作生活，都不能急于求成、所有东西一次性堆在一起。分步拆解、循序渐进，遇到问题隔离排查，稳住节奏才能避免崩溃。人生就像仿真求解，急冲猛打容易 “数值发散”，稳扎稳打、预留缓冲空间，长期运行才平稳顺畅。

互动提问

你做 HIL 台架仿真时一般选用哪种积分算法？遇到模型发散最快的排查办法是什么？评论区交流，整套系列到此完结，后续会持续更新工程对标实操案例番外篇。

系列完结寄语

本套《商用车多体动力学实战修炼笔记》9 篇正文全部更新完毕，从底层坐标系到求解排错完整覆盖整车建模全链路，感谢各位同行一路阅读，后续番外会分享实车对标、参数标定落地实操案例，欢迎持续关注。

---
