写在前面：这是本系列的第二十八篇。

虚拟化和容器技术使我们可以管理成千上万台计算机，为小到一个班集体、大到全世界的人提供各种云端服务。而连接每一个人的，不仅是云端的超级分布式应用，还有万千的终端物理设备。

虽然通用的 Linux、Windows 操作系统的 API 完全可以胜任管理这些设备，但面向特定领域的操作系统，和数据中心里的巨兽相比，又有着极其独特的设计哲学。

本讲内容：嵌入式（实时）和移动操作系统的设计与实现原理。每个人都可以是生活的黑客！

嵌入式操作系统 (Embedded OS)

我们之前学的都是通用操作系统，这里介绍一下特定领域的操作系统。

嵌入式的操作系统通常更关注并发特性与绝对的可靠性。
为了达到这个目的，它们甚至愿意放弃一些诸如高吞吐量 I/O 读写效率之类的通用性能。

什么是嵌入式系统？

“Embedded”: 计算机系统是“嵌入”到特定物理设备中的。

• 人造卫星、工业控制 (工控)、家用电器、医疗器械、穿戴设备……
• 核心要求：体积小、功耗低、可靠性极高。
• 操作系统通常更简单 (因为领域限定)；当然，经过高度裁剪的 Linux 也是可以跑在嵌入式设备上的。

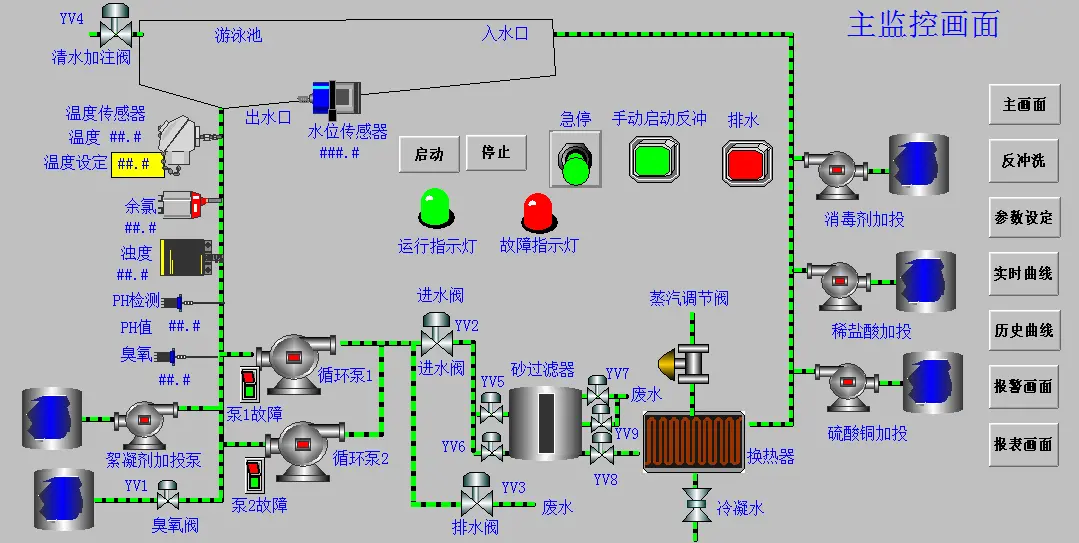

例子：PLC (Programmable Logic Controller) 和工控

自动逻辑控制设备，支撑了现代工业的自动化流水线。

典型设计：Event-based (事件驱动) 与 Real-time (实时)

• 通常有严格的实时 (real-time) 保障：
  • 必须在严格的时间限制内对外部事件作出可预测的响应。晚了一毫秒，可能就是车毁人亡。
• 例子： 无论今天的新能源汽车车机屏幕多么花哨（跑着 Android 甚至玩 3A 游戏），最终负责底盘实时控制的，仍然是底层的 MCU 和硬实时操作系统。

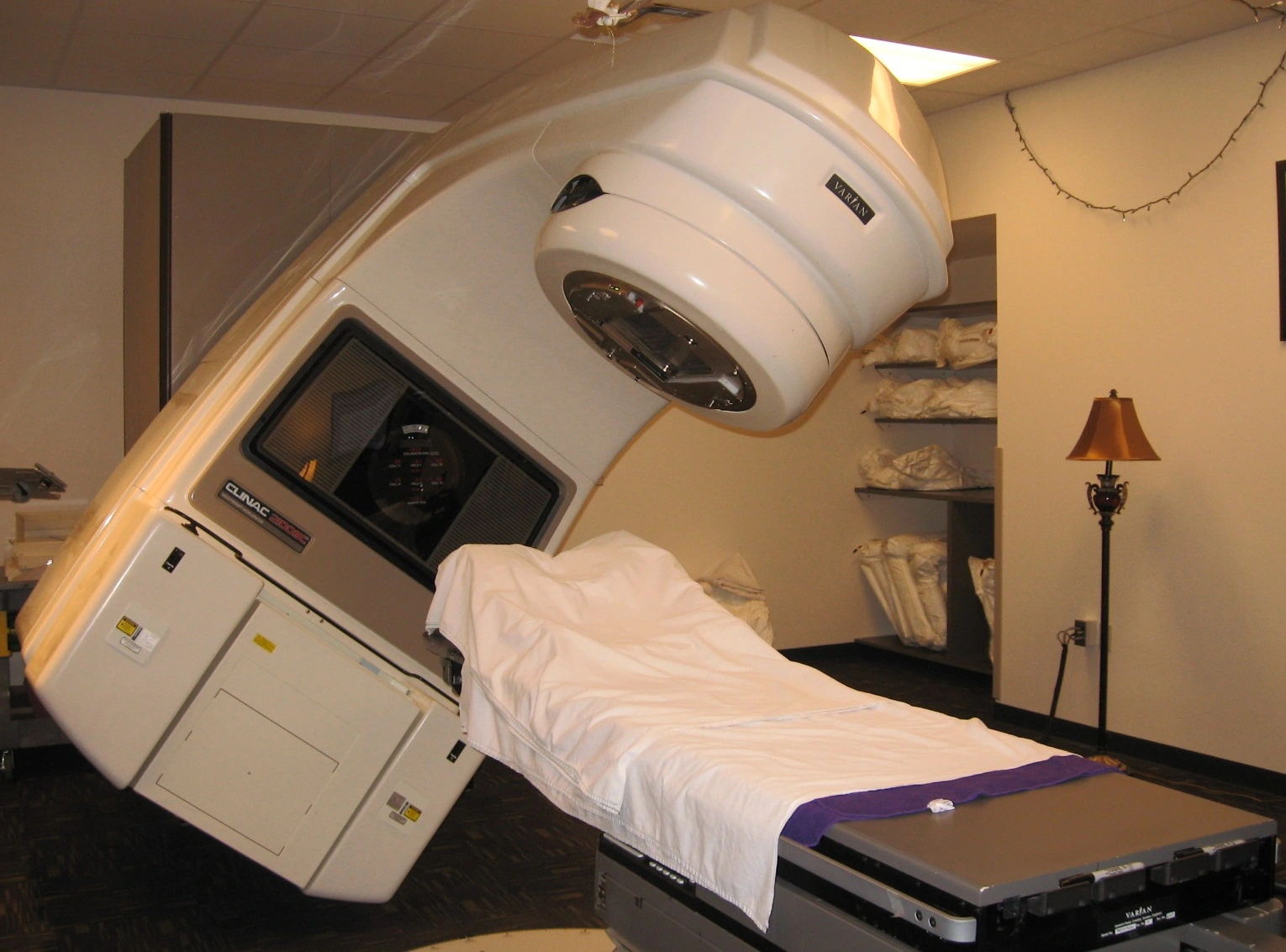

(还记得导致至少 6 人死亡的 Therac-25 医疗事故并发 Bug 吗？这就是缺乏硬实时安全保障的代价)

例子：FreeRTOS

A FreeRTOS application will start up and execute just like a non-RTOS application until vTaskStartScheduler() is called.

BaseType_t xTaskCreate(
    TaskFunction_t pvTaskCode,                 // 函数指针
    const char * const pcName,                 // 名称
    const configSTACK_DEPTH_TYPE uxStackDepth, // 堆栈深度
    void *pvParameters,                        // 参数
    UBaseType_t uxPriority,                    // 任务优先级！(核心)
    TaskHandle_t *pxCreatedTask);              // 返回句柄

• 这个 API 和普通的 thread.h 里的 spawn 差不多。
• Task 通常是一个死循环。
• 操作系统按绝对的优先级唤醒阻塞的 Tasks（高优先级无条件抢占低优先级）。
• 虽然它没有绝对的 Hard real-time (硬实时)，但严格的优先级机制能实现极强的控制力。

优先级带来的致命麻烦：Priority Inversion

def jyy():
    set_priority(1)             # 优先级最低
    mutex_lock(restroom_lock)   # 拿到了厕所的互斥锁

def 马院长():
    set_priority(10)            # 优先级中等
    long_work()                 # 执行极其耗时的无锁计算任务

def 校长():
    set_priority(100)           # 优先级极高
    mutex_lock(restroom_lock)   # 想要进厕所，被锁住了，只能等待

如果只有一个处理器，会发生什么灾难？

• jyy (低优先级) 拿到了锁。
• 校长 (高优先级) 想要锁，被阻塞，只能等 jyy 用完。
• 此时 马院长 (中优先级) 突然来了，因为他的优先级比 jyy 高，他直接抢占了 CPU，开始执行漫长的 long_work()！
• 结果：jyy 被赶下处理器无法释放锁 $ \rightarrow $ 校长 作为最高优先级，被迫一直等待中优先级的 马院长 执行完毕！
• 这就是著名的 “优先级反转 (Priority Inversion)”。

这个“事故”曾经在火星上真实发生过

Sojourner “探路者” (PathFinder)，1997 年 7 月 4 日登陆火星。

• Lander (登陆舱): IBM Rad6000 SC (20 MIPS), 128 MiB RAM, 6 MiB EEPROM。
• Rover (火星车): Intel 80C85 (0.1 MIPS), 512K RAM, 176K Flash。
• 运行着 VxWorks “实时” 任务操作系统。

任务优先级分配：

• ASI/MET task: 大气成分监测 (低优先级)
• bc_dist task: 分发任务 (中优先级)
• bc_sched task: 总线调度 (高优先级)

着陆后开始出现系统疯狂重启。原因正是优先级反转触发了硬件的看门狗 (Watchdog) 定时器，系统认为严重故障，被迫硬重启。

• (低优先级) select $ \rightarrow $ pipeIoctl $ \rightarrow $ selNodeAdd $ \rightarrow $ mutex_lock
• (高优先级) pipeWrite $ \rightarrow $ mutex_lock
• 最终 JPL 工程师通过远程发送补丁，开启了互斥锁的 “优先级继承 (Priority Inheritance)” 特性（低优先级拿到锁后，临时提升到等待该锁的最高优先级），才挽救了这台价值上亿美元的火星车。

---

移动操作系统 (Android 演进史)

人手一个的“手机”

• 曾经的手机可不是今天的样子！

我上大学的时候在用什么手机？

• Nokia 5310 XpressMusic (2007): 320 x 240 屏幕; 200 万像素摄像头; 30 MB 存储（这在当时已经算是非常精细了）。
• 运行着 Symbian S40 系统（相比于“功能机”已经是巨大的进步了）。

Symbian 和 J2ME 的时代

• 没变的是：大学上课和现在一样无聊。
• The K Virtual Machine (KVM) & J2ME。当时的高端玩家都在折腾如何用极小的 KVM 在几十 KB 内存里跑 Java 游戏。

那个男人改变了世界

• 2007 年，乔布斯发布了初代 iPhone。

那个男人遇到了对手

• Google 2005 年秘密收购了 Android Inc.，初创团队包含一些极其硬核的 BeOS 操作系统的成员（例如牛逼的 Binder IPC 机制就源自 BeOS）。

Android 的兴起：高瞻远瞩的豪赌

Android 架构：Linux + Full JVM + Framework API + 开放平台

• 早期的 Dalvik VM 虚拟机 $ \rightarrow $ 后来演化成了 Android Runtime (ART)。
• 那么，代价呢？卡到爆啊！
• 第一代安卓机 HTC G1 使用的是 Qualcomm MSM7201 处理器。
• 32-bit ARMv6 @ 528MHz (单核 CPU, TSMC 90nm工艺)。
• 顺序八级流水线 (IPC < 1)，拖着沉重的 Java 虚拟机，连滑动地图都会卡成 PPT。

但这其实是一个高瞻远瞩的决定：他们赌摩尔定律会生效！

• 2008 年同年，Intel 桌面端已经发布了恐怖的 i7-965 (4C8T, 6 发射)。移动端算力大爆炸只是时间问题。
• 对手们的下场：
• Symbian：暴毙于 C++。C++ 代码谁写谁知道，指针飞舞，满地 Bug。
• Windows Phone：暴毙于封闭和缓慢的反应。
• (其实也许只要熬到了移动网页时代，大家就都能活下来了)。
• Android 选择了 Java。2005 年的互联网时代，Java 已经涌现出极其强大的生命力和生态。借着海量 Java 开发者的东风，虽然早期卡顿，但它硬生生熬死了 Symbian 和 Windows Phone。最终形成了如今 Android 和 iPhone 两强争霸的格局。

One More Comment (大模型时代的隐喻)

• 初期的“低性能”总会解决的。算法 (软件) 会进步，硬件也会进步（摩尔定律还没死呢！）。
• 在今天的大语言模型 (LLM) 时代，这同样成立：
• 今天 600B 庞大模型才能做到的智能，通过算法演进，明天 30B 的小模型也能做到。
• 一定存在一个临界点，能实现端侧“实时推理无处不在”。

Android Apps 的真面目

• 首先，它是一个 Java 程序 (Kotlin)。
• 其次，它有独特的生命周期运行模型。
• Android Platform APIs
• android.view.View: “the basic building block for user interface components” (UI 组件的基石)
• android.webkit.WebView: 嵌入应用的网页引擎
• android.hardware.camera2: 相机控制
• android.database.sqlite: 原生内置的数据库
• 四大组件： Activity (活动), Service (后台服务), ContentProvider (数据提供), BroadcastReceiver (广播接收)。

Platform API 之下：一个“微内核”架构

核心黑科技 1：Binder IPC

Remote Procedure Call (RPC) 远程过程调用：

• remote.transact()

在性能优化和易用之间的极致权衡：

• 相比于 UNIX 传统的管道 / 套接字 (Socket)，它们太“底层”了，手工管理序列化极其痛苦。
• Binder 基于共享内存实现 (Linux Kernel binder driver)。
• 实现了绝无仅有的 “Copy once” (只需一次内存拷贝)，性能碾压传统 IPC。
• 自带服务端线程池和高效的注册机制。

核心黑科技 2：Activity Stack (活动栈)

• 当你在微信里点击链接拉起知乎，看完后按返回键，知乎会销毁并优雅地返回到微信界面。
• 这种行为在用户“切换应用”后仍能完美保持，这与传统桌面操作系统的窗口管理器（Alt + Tab）逻辑有着本质的体验区别，极大地适应了移动端的小屏操作流。

---

每个人都可以是生活的黑客 (Hacking Android 😈)

Android: 不只是应用生态，更是极客生态

• UNIX 哲学：POSIX system calls $ \rightarrow $ libc $ \rightarrow $ coreutils $ \rightarrow $ 应用程序世界（幕后是 gcc, gdb, vscode）。
• Android 也为我们留下了极其丰富的后门（开发者工具）：
• Android Debug Bridge (adb): 神器中的神器！
• adb push/pull/install 管理文件和应用。
• adb shell 获取底层终端 (比如 screencap /sdcard/screen.png 瞬间截图)。
• adb forward, logcat 抓取日志。

我们可以做什么花活？

1. scrcpy

• 利用 ADB 在设备上捕获高帧率视频流 (通常有硬件加速)，通过 USB 极低延迟投屏到电脑 Host 端进行控制。

2. UI Automation (Monkey 测试)

• 无限猴子定理： 给 10,000 只猴子和打字机，有一只能盲打出 C 程序，其他只能打出 Perl 乱码。
• 让“电子猴子”去疯狂随机点击、滑动屏幕，用来测试我们的应用会不会 Crash，这就是高强度的自动化鲁棒性测试。

甚至可以“任意改变” App 的行为 (Hook 注入)

• LSPosed: 强大的 Xposed 框架分支，可以在运行时动态劫持和修改任意 Java 方法的返回值（比如拦截广告、伪造定位、微信自动抢红包）。
• 现在甚至有 VirtualXposed 等技术，利用双开容器的原理，连 Root 权限都不需要就能实现 Hook。

极客实战：保活与反杀 (Diehard Apps)

如何彻底杀死一个 Android 进程？

• 读读内核源码 ActivityManagerService.java：
• Android 为了安全，给每一个 App 都分配了一个独立的沙箱 uid。
• 遍历进程表，找到属于这个 uid 的所有进程组。
• 执行 Process.KillProcessGroup。
• 为了防止那些生命力顽强的流氓 App，系统会间隔 5ms，连续发送 40 次 SIGKILL 信号，确保彻底斩草除根！

科普：kill -9** 代表了什么？**
普通的 kill 默认发送 SIGTERM（信号编号 15），进程可以捕获它，并在退出前优雅地保存数据。
而 kill -9 发送的是 SIGKILL 信号。这是一个底层的强杀命令，进程根本无法捕获或忽略，连喊救命的机会都没有，直接被内核干掉。

黑客的反制：利用数据竞争进行进程保活！

• 既然系统要杀我，那我就利用并发漏洞！
• 让子进程故意成为“孤儿进程”（脱离原本的进程组），从而在组强杀中幸存，逃避 SIGKILL 信号。
• 利用文件锁互相监控。一旦主进程被杀死，孤儿进程立刻在极短的时间窗口内重新拉起另一个主进程！
• 于是，手机里出现了连系统强制停止都杀不死的僵尸 App。“Diehard apps” (EuroSys’19 顶级学术会议论文探讨了这种奇观)。

在 Android 的浪潮里折腾

• 作为系统程序员，我们也想过做一些极其有趣的事。
• 甚至把它做成了学术论文发表 (Jigsaw paper)。
• 在 LLM 大模型时代，基于 UI 的自动化和语义识别，这些 Hack 行为会变得更容易做成、更好玩。
• 很多时候我们都被学术界 “Publish or perish (要么发表，要么出局)” 的枷锁束缚了，但只要跳出框架：
• 每个人都可以是生活中的极客与黑客！

---

总结

Take-away messages:

在每一个细分的计算领域，操作系统的底层架构师都会做出一些面向该领域的特殊设计妥协：例如嵌入式领域的绝对实时性控制 (real-timeliness)，或是 Android 面向庞大应用生态而建立的 JVM + Binder 运行模型。

但剥开层层迷雾，回到应用视角去俯瞰操作系统：它本质上永远是一组封装好的底层 API。这组 API 屏蔽了枯燥的硬件细节，使得无数开发者能够愉快、高效地构建出改变世界的应用。

是的，大道至简，操作系统的魔力就是这么简单。
