一 什么是磁盘的JBOD模式

硬盘直通，即“JBOD”功能，又称指令透传，是不经过传输设备处理，仅保证传输质量的一种数据传输方式。

打开硬盘直通功能后，RAID控制卡可对所连接的硬盘进行指令透传，在不配置RAID组的情况下，用户指令可以直接透传到硬盘，方便上层业务软件或管理软件访问控制硬盘。

例如，服务器操作系统安装过程中，可以直接找到挂载在RAID控制卡下的硬盘作为安装盘；而不支持硬盘直通的RAID控制卡，在操作系统安装过程中，只能找到该RAID控制卡下已经配置好的虚拟磁盘作为安装盘。

二 R4930-G7服务器（RAID-P460-B4）Bios方式配置Raid方法

1.华三R4930-G7服务器Raid卡，RAID-P460-B4不支持web（有web但是无法做任何操作）页面配置，并且8i最多可以支持

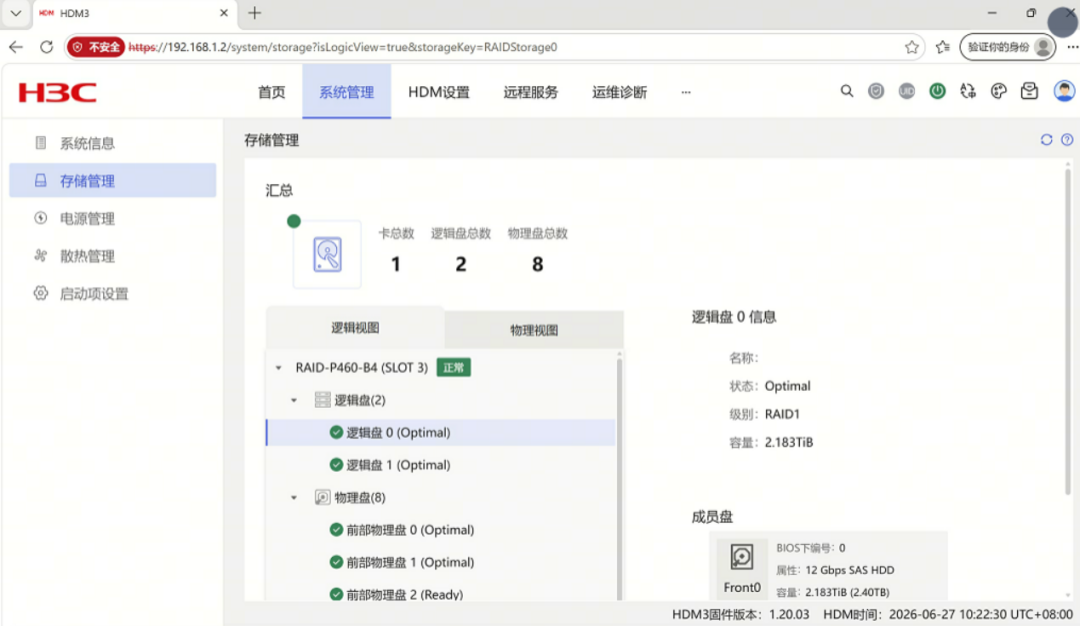

2.通过网线将 PC 与服务器 HDM 口直连，配置 PC IP 为同网段（如 192.168.1.x），浏览器输入 https://192.168.1.2，默认账号 ‌admin‌，默认密码 ‌Password@_。web端的raid卡没有删除按钮

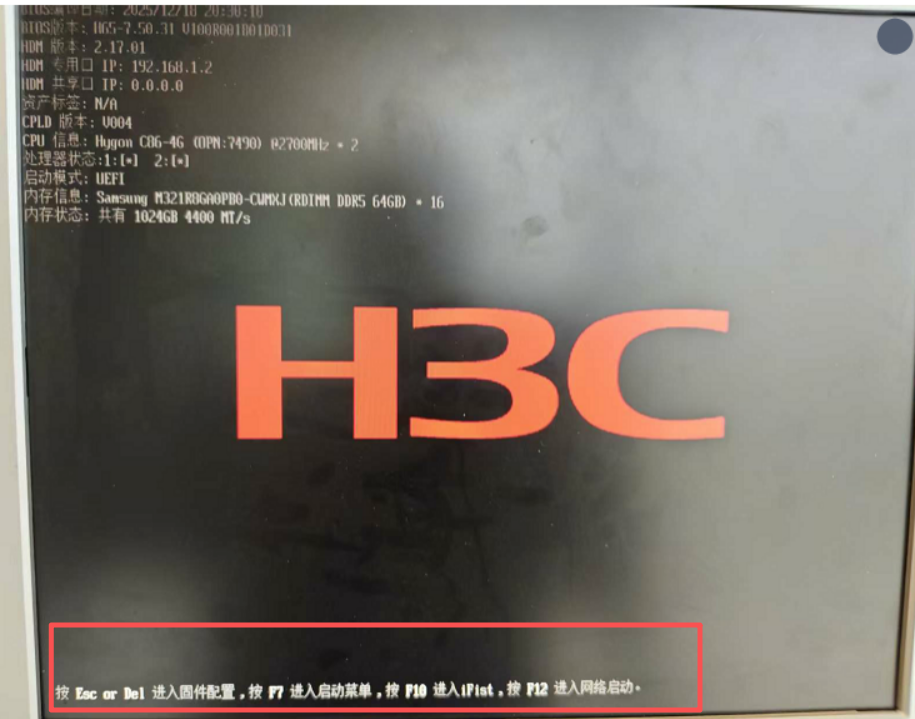

3.按Esc和Del进入bios设置

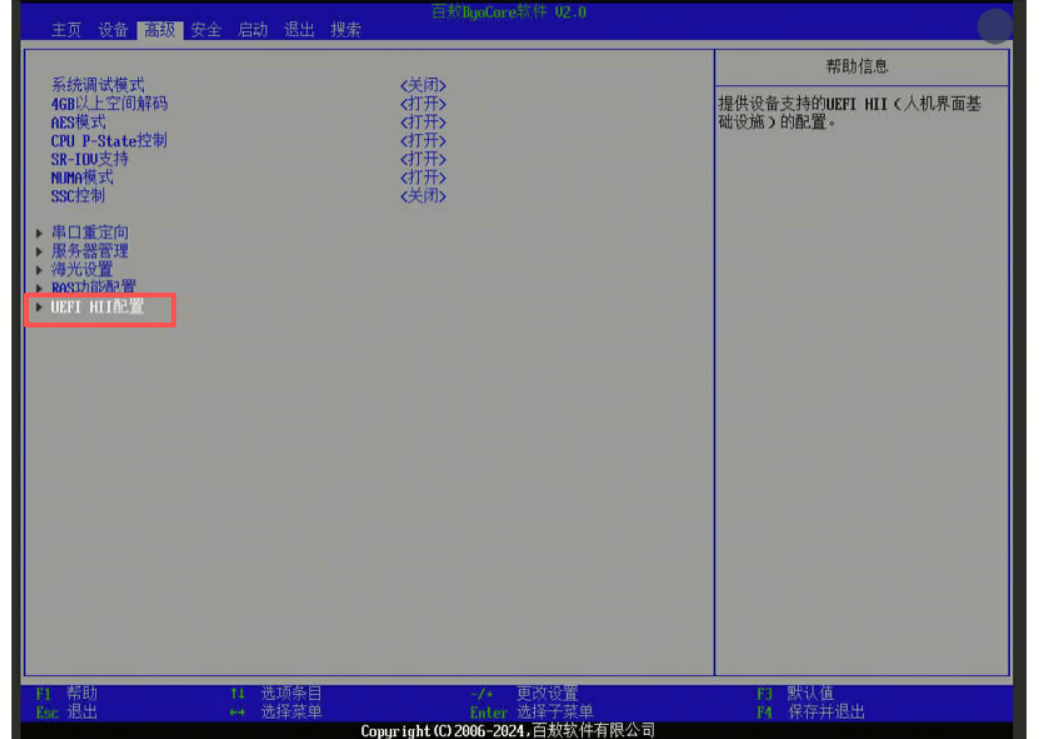

4.选择高级-UEFI HII配置raid

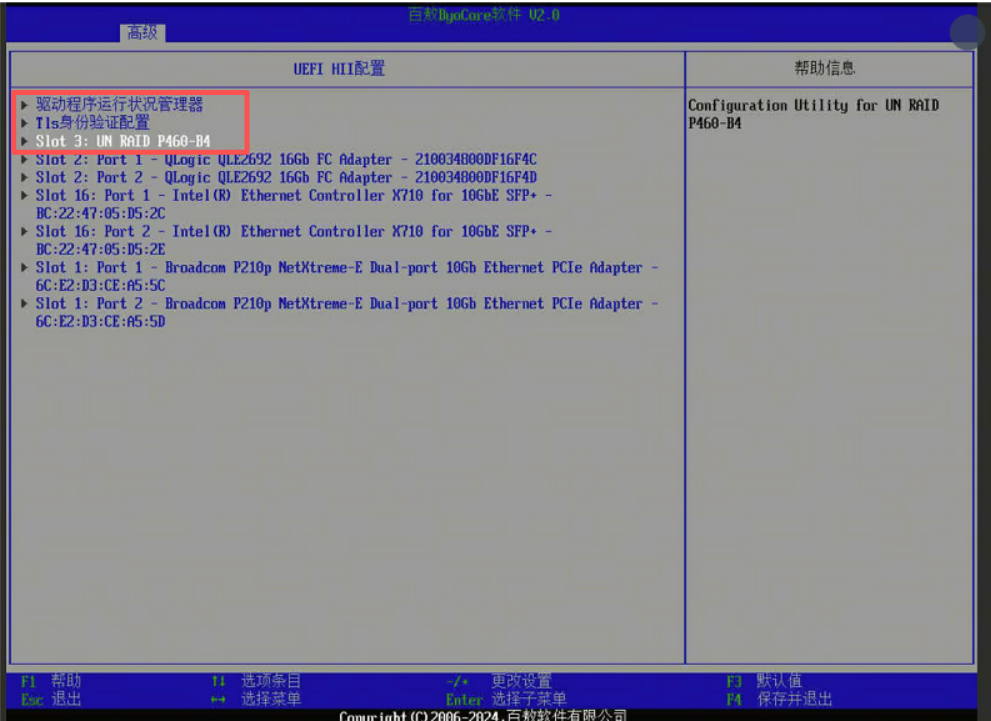

5.选择UN RAID P460-B4 raid卡

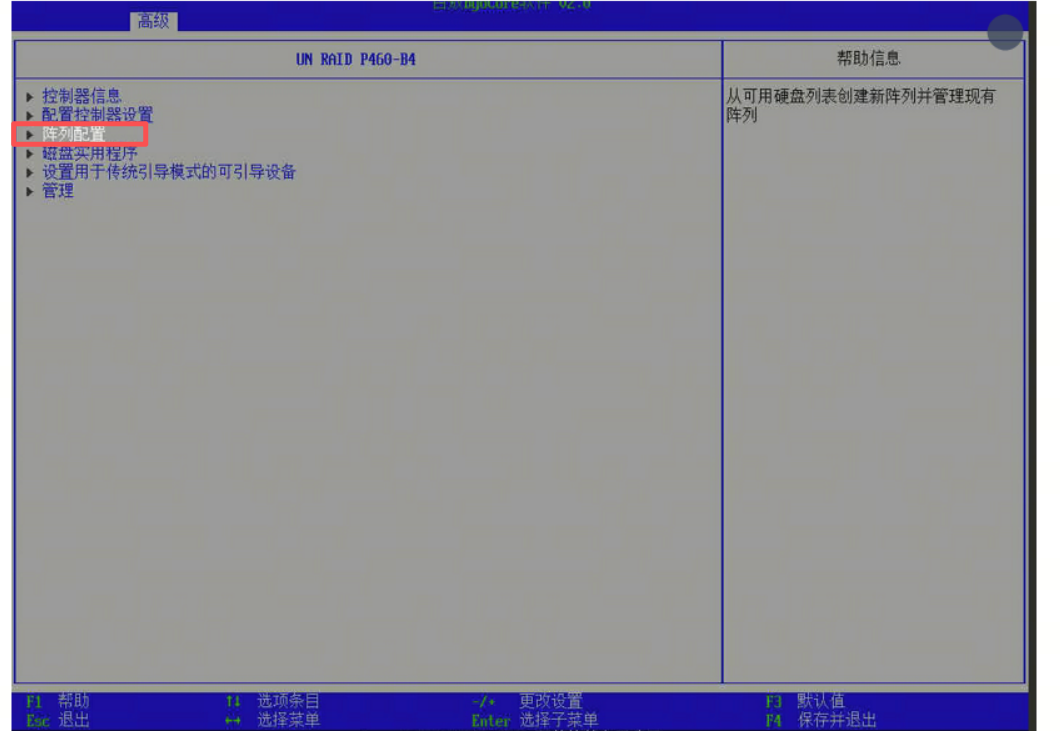

6.选择配置阵列

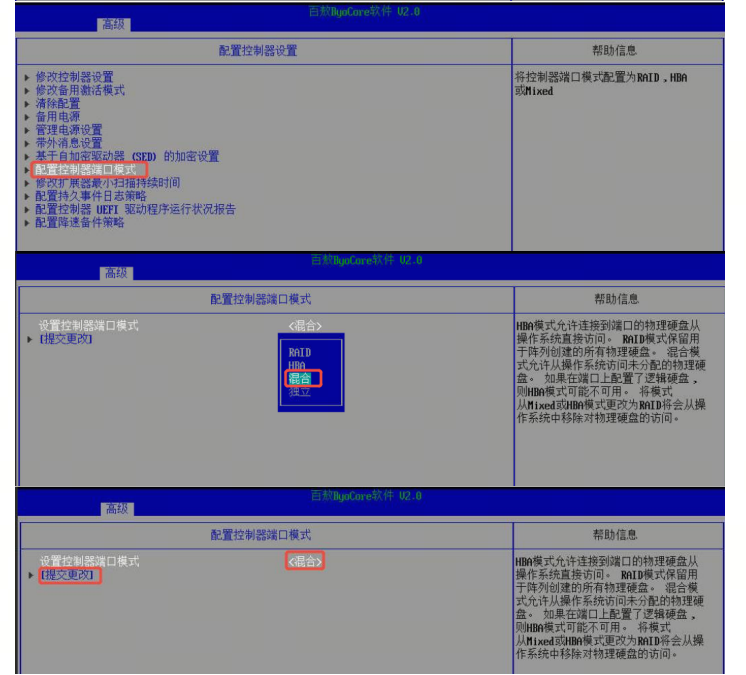

7.配置控制器设置为HBA或者混合模式就是JBOD方式

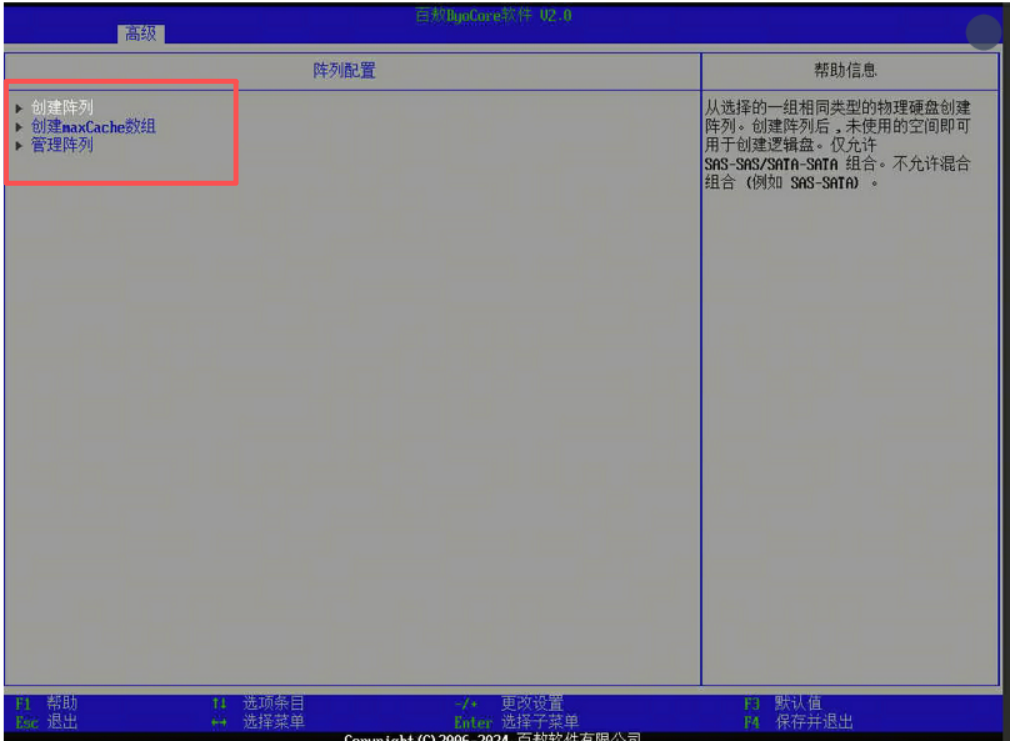

8.创建raid

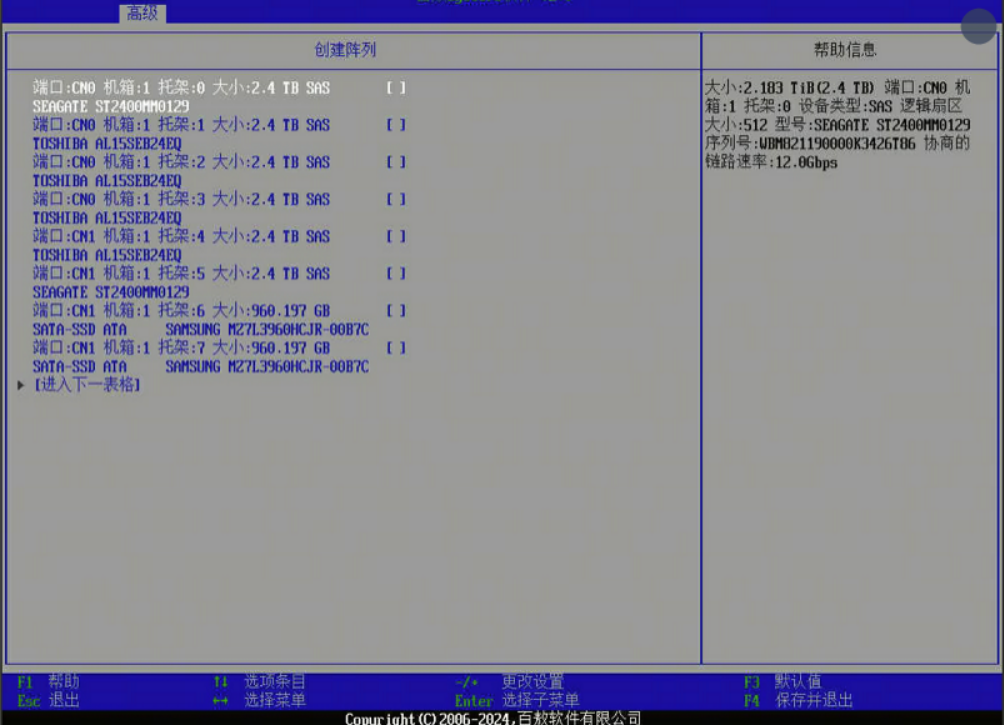

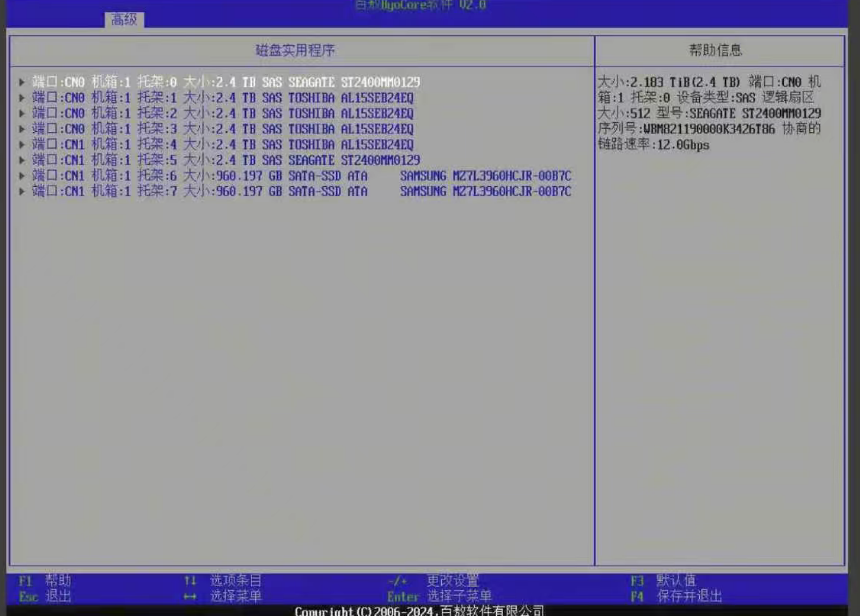

9.可以看到很多磁盘

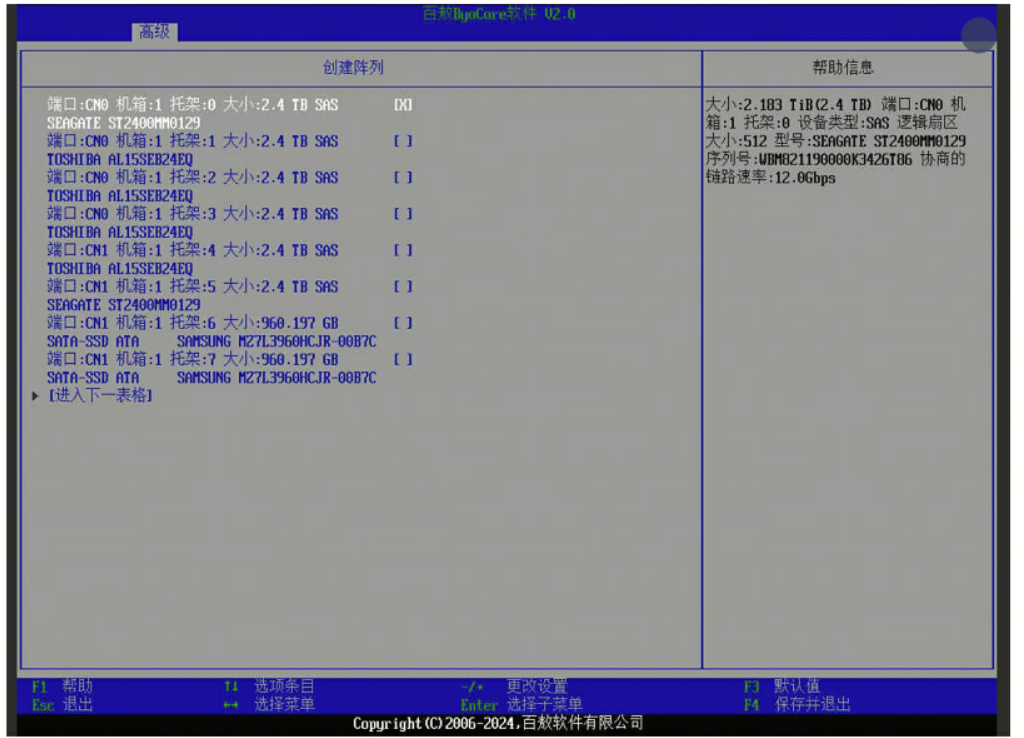

10.选择第一块磁盘



11.磁盘配置完成
