题目：基于STM32的室内环境感知与智能净化系统设计

一、项目介绍

摘 要
为解决室内空气污染治理与环境参数实时监测的实际需求，设计一款基于STM32的室内环境感知与智能净化系统。该系统以STM32F411CEU6为主控核心，整合SHT30温湿度传感器、BH1750光照度传感器、MQ135空气质量传感器，实现室内多环境参数的精准采集；搭载ESP8266 WiFi模块与AI语音识别模块，构建本地显示、语音交互与远程云端监控的多模式操作体系；基于RT-Thread实时操作系统，设计多任务程序与智能联动逻辑，实现空气质量超标时的自动声光报警与净化闭环控制。通过搭建标准测试环境，对系统硬件功能、数据采集精度、通信稳定性及智能联动效果进行全面验证。测试结果表明，系统数据采集精度满足设计指标，WiFi通信稳定、丢包率低，智能净化与报警响应迅速，72小时连续运行无故障。该系统结构紧凑、成本低廉、实用性强，可有效改善室内环境质量，为室内环境智能治理提供可靠的解决方案。

关键词：STM32；室内环境感知；智能净化；WiFi通信；多传感器融合

研究主要内容
本文围绕基于STM32的室内环境感知与智能净化系统展开研究，结合嵌入式技术、物联网技术与多传感器融合技术，重点完成以下研究内容，确保系统具备实用性、稳定性与经济性。
首先，明确系统设计需求与总体架构，结合室内环境监测的实际需求，确定系统的核心功能的为多参数监测、智能净化、声光报警、本地显示与云端上传，设计“主控模块-感知模块-执行模块-通信模块-显示模块”的总体架构，完成核心器件的选型，重点对比STM32系列芯片、各类传感器与通信模块的性能与成本，确定以STM32F411CEU6为主控芯片，SHT30、BH1750、MQ135为核心感知器件，ESP8266为WiFi通信模块的硬件方案。
其次，完成系统硬件电路设计，包括主控模块的最小系统设计，温湿度、光照、空气质量等感知模块的接口电路设计，声光报警、智能净化等执行模块的驱动电路设计，ESP8266 WiFi通信模块与TFTLCD显示模块的接口电路设计，绘制PCB电路图并完成硬件制作与调试，确保各模块接口匹配、工作稳定。
再次，开展系统软件设计，基于RT-Thread实时操作系统完成移植与配置，开发各外设的底层驱动程序，包括传感器的数据采集驱动、ESP8266的WiFi通信驱动、TFTLCD的显示驱动与声光报警驱动；设计多任务应用程序，实现数据采集、数据处理、本地显示、云端上传、智能控制等任务的协同运行；完成与ThingsBoard云平台的对接，基于MQTT协议实现监测数据的实时上传与云端管控指令的接收。
最后，完成系统的集成测试与性能优化，搭建测试环境，对硬件模块的功能、软件程序的运行、数据传输的稳定性与系统的整体性能进行全面测试，分析测试结果，针对存在的问题进行优化调整，确保系统能够准确、稳定地实现室内环境感知与智能净化功能，满足实际应用需求。

系统功能需求分析
结合室内环境监测与智能净化的实际应用场景，明确系统核心目标是实现室内环境多参数精准感知、智能净化控制、多方式交互与远程监控，围绕该目标，从功能层面拆解需求，确保系统设计贴合用户实际使用需求，具体功能需求分析如下：
环境参数监测需求：系统需实时采集室内核心环境参数，包括温湿度、光照度与空气质量，其中温湿度监测需满足日常居住舒适度判断需求，温度测量范围覆盖-40_{125℃，精度控制在±0.3℃以内，湿度测量范围0}100%RH，精度±3%RH；光照度监测需适配室内不同场景，测量范围满足日常光照判断，支持根据光照强度联动相关设备；空气质量监测需精准检测甲醛、TVOC、烟雾等有害气体，实时反馈污染程度，为智能净化提供数据支撑。
智能净化与报警需求：当空气质量传感器检测到有害气体浓度超标时，系统需自动启动智能净化模块，降低室内污染物浓度，同时触发声光报警模块，通过声音与灯光提醒用户关注环境状况；报警阈值可根据实际需求灵活调整，净化模块需支持自动启停与手动控制双重模式，确保净化效果与使用灵活性。
显示与交互需求：系统需具备本地显示功能，通过TFTLCD液晶屏幕实时展示各项环境参数、系统运行状态（如在线/离线、净化中/待机），显示界面清晰直观，便于用户现场查看；同时集成AI智能语音识别模块，支持用户通过语音指令控制系统启停、模式切换等操作，语音识别率不低于99%，支持中英文词条，提升用户操作便捷性。
联网与远程监控需求：系统需通过WiFi模块接入物联网云平台，实现监测数据的实时上传，用户可通过手机、电脑等终端远程查看室内环境参数；支持云端数据存储与追溯，便于用户查看历史数据趋势，同时支持远程控制净化模块与报警模块，实现异地管控，提升系统智能化水平。
稳定性与经济性需求：系统需具备较高的运行稳定性，能够长时间连续工作，故障率低，适应室内不同温湿度环境；硬件选型需兼顾性能与成本，选用性价比高的器件，降低系统整体成本，便于后期推广应用；软件设计需优化资源占用，确保系统响应迅速，无卡顿、数据丢失等问题。

二、文档介绍

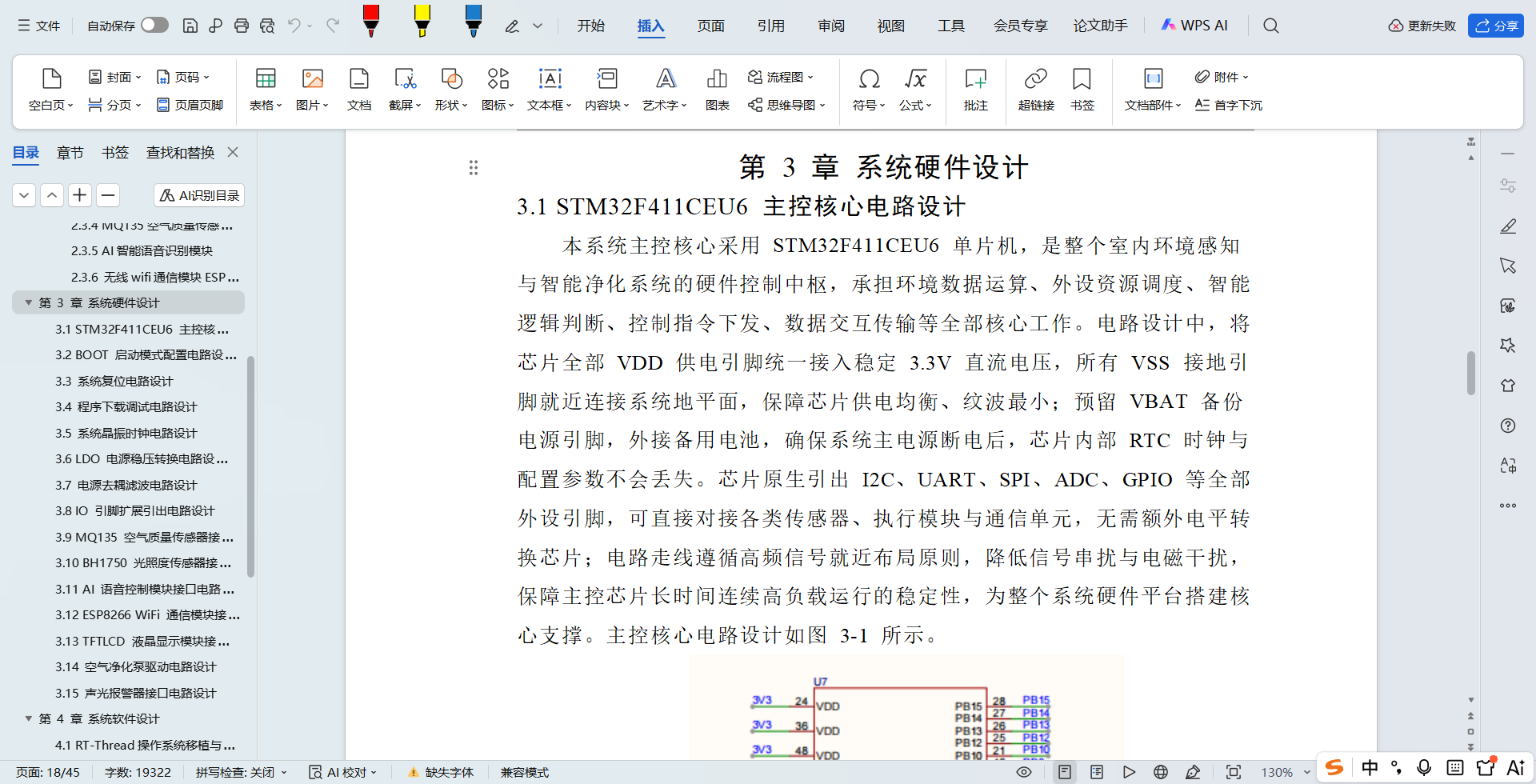

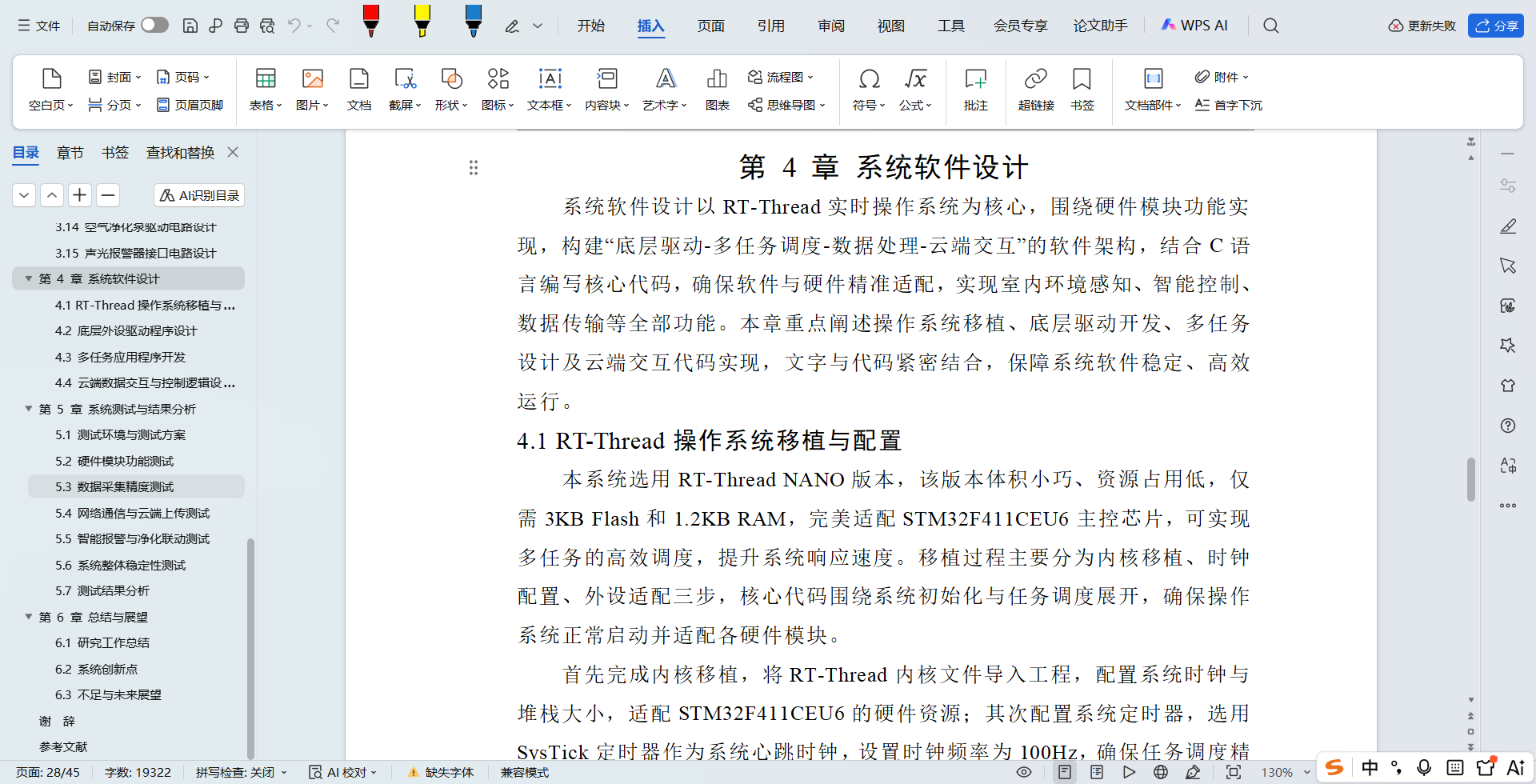

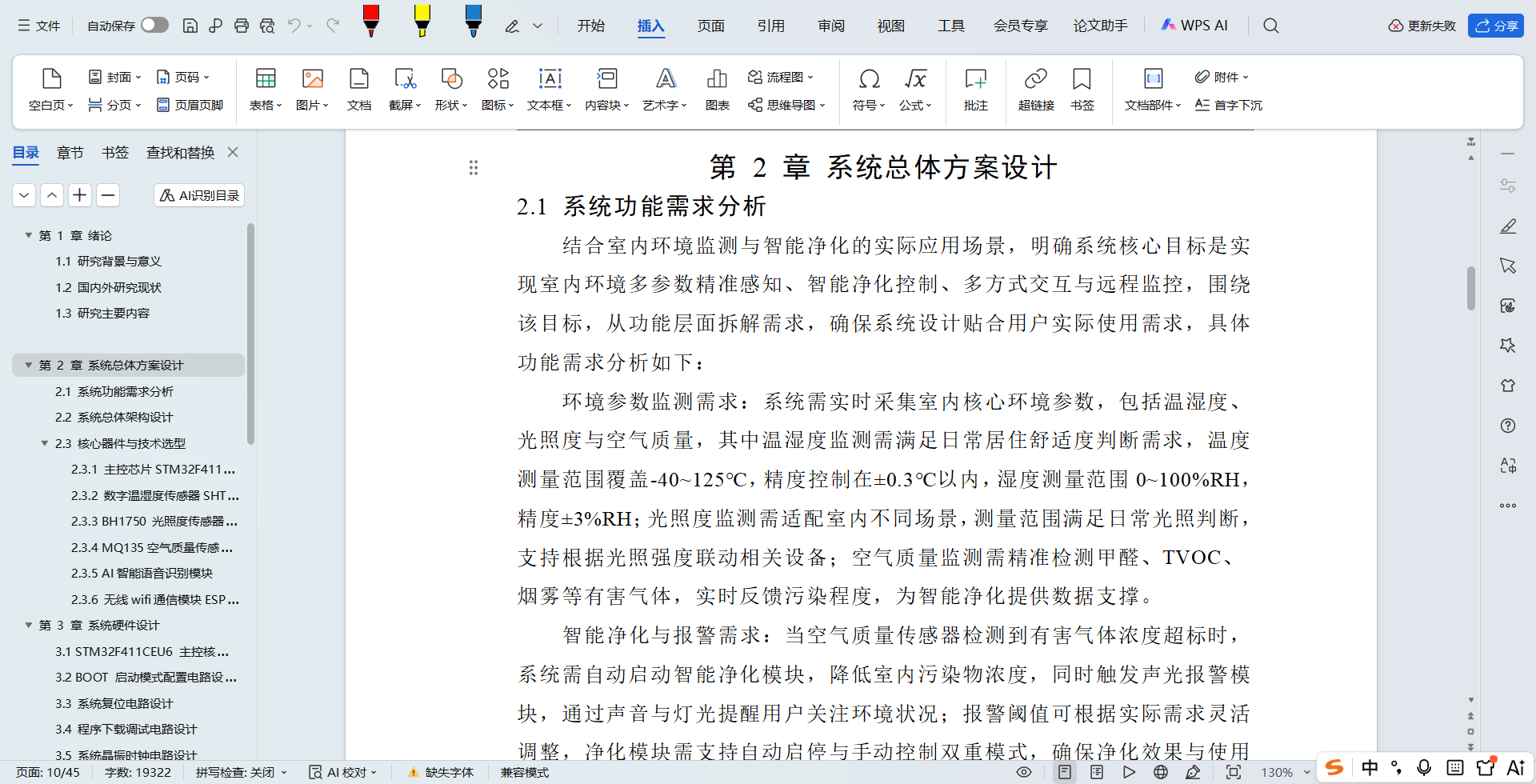

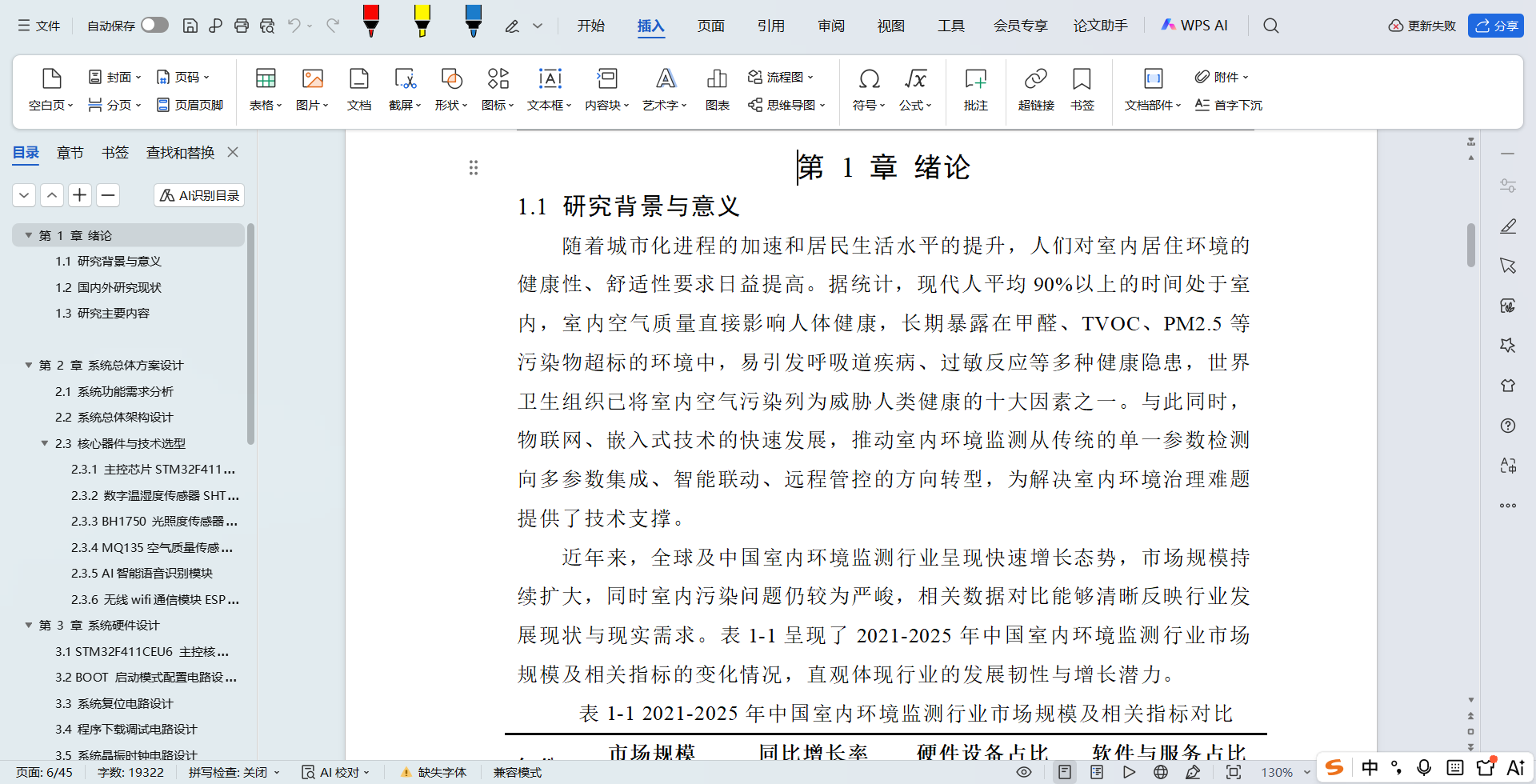

三、项目截图

系统软件设计
系统软件设计以RT-Thread实时操作系统为核心，围绕硬件模块功能实现，构建“底层驱动-多任务调度-数据处理-云端交互”的软件架构，结合C语言编写核心代码，确保软件与硬件精准适配，实现室内环境感知、智能控制、数据传输等全部功能。本章重点阐述操作系统移植、底层驱动开发、多任务设计及云端交互代码实现，文字与代码紧密结合，保障系统软件稳定、高效运行。
RT-Thread操作系统移植与配置
本系统选用RT-Thread NANO版本，该版本体积小巧、资源占用低，仅需3KB Flash和1.2KB RAM，完美适配STM32F411CEU6主控芯片，可实现多任务的高效调度，提升系统响应速度。移植过程主要分为内核移植、时钟配置、外设适配三步，核心代码围绕系统初始化与任务调度展开，确保操作系统正常启动并适配各硬件模块。
首先完成内核移植，将RT-Thread内核文件导入工程，配置系统时钟与堆栈大小，适配STM32F411CEU6的硬件资源；其次配置系统定时器，选用SysTick定时器作为系统心跳时钟，设置时钟频率为100Hz，确保任务调度精准；最后适配串口、I2C、SPI等外设，为底层驱动开发奠定基础。核心初始化代码如下：

c
// RT-Thread系统初始化代码
int main(void)
{
    // 系统内核初始化
    rt_system_init();
    // 硬件外设初始化（时钟、GPIO、串口等）
    hardware_init();
    // 创建系统任务
    create_system_tasks();
    // 启动系统调度器
    rt_system_startup();
    return 0;
}

// 硬件初始化函数
void hardware_init(void)
{
    // 初始化系统时钟（调用STM32标准库函数）
    SystemClock_Config();
    // 初始化串口、I2C、SPI等外设
    uart_init();
    i2c_init();
    spi_init();
    // 初始化ADC外设（用于MQ135传感器采集）
    adc_init();
}

基于系统功能需求分析，结合嵌入式技术与物联网技术，设计系统总体架构为分层架构，自上而下分为感知层、主控层、执行层、通信层与交互层，各层相互协同、各司其职，确保系统高效、稳定运行，架构设计兼顾模块化与可扩展性，便于后期功能升级与维护。
感知层是系统的数据采集核心，负责采集室内各类环境参数，主要由数字温湿度传感器SHT30、光照度传感器BH1750、空气质量传感器MQ135组成，各传感器通过对应的接口与主控层连接，将采集到的模拟量或数字量数据传输至主控芯片，为系统后续的数据处理与控制决策提供原始数据支撑；感知层器件选用高精度、低功耗型号，确保数据采集的准确性与系统的节能性。
主控层是系统的核心控制中枢，选用STM32F411CEU6作为主控芯片，搭载RT-Thread实时操作系统，负责统筹协调各层模块的工作。主控芯片接收感知层传输的数据，进行滤波、校准等数据处理，判断环境参数是否符合标准，若空气质量超标则触发执行层的净化与报警功能；同时负责控制交互层的显示模块与语音模块，响应用户操作指令，以及通过通信层与物联网云平台进行数据交互，实现数据上传与远程指令接收。
执行层负责执行主控层发出的控制指令，主要由声光报警模块、智能净化模块组成。声光报警模块在空气质量超标时，通过蜂鸣器发出报警声音、LED灯闪烁提醒用户；智能净化模块在收到主控指令后，启动净化装置，过滤室内有害气体，降低污染物浓度，直至空气质量恢复正常后自动停机。
通信层负责实现系统的联网功能，选用ESP8266无线WiFi模块，通过MQTT协议与ThingsBoard物联网云平台建立连接，实现监测数据的实时上传与云端控制指令的接收；同时支持与主控芯片通过串口通信，传输数据与控制指令，确保数据传输的稳定性与实时性，支持STA、AP、STA+AP三种工作模式，适配不同使用场景。

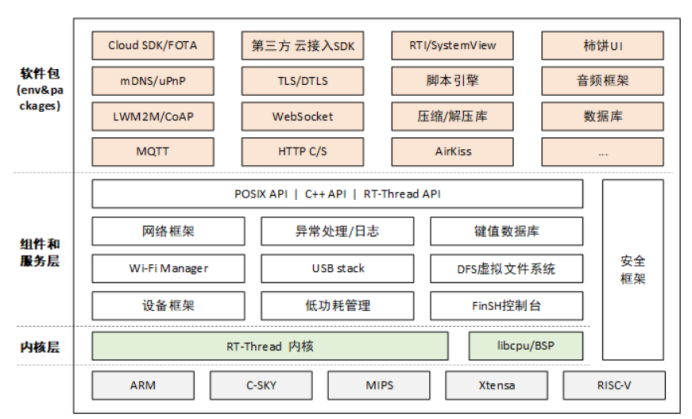

交互层负责实现系统与用户的交互功能，主要由TFTLCD显示模块与AI智能语音识别模块组成。TFTLCD显示模块实时展示环境参数、系统运行状态等信息，用户可通过屏幕直观了解室内环境情况；AI智能语音识别模块接收用户语音指令，将指令转换为电信号传输至主控芯片，实现系统的语音控制，提升用户操作体验。系统总体架构如图所示。

多任务应用程序开发
基于RT-Thread的多任务调度机制，将系统功能拆解为4个核心任务，按优先级排序为：数据采集任务、数据处理任务、显示任务、云端上传任务，通过任务调度器实现多任务协同运行，确保各功能高效、并行执行，任务优先级从高到低依次为数据采集、数据处理、云端上传、显示。
数据采集任务负责周期性采集各传感器数据，周期设置为1000ms，将采集到的数据存储至全局数据缓冲区；数据处理任务负责对采集到的数据进行滤波、校准，判断空气质量是否超标，若超标则触发声光报警与智能净化指令；显示任务负责将处理后的数据实时显示在TFTLCD屏幕上；云端上传任务负责将数据通过ESP8266模块上传至云平台。核心任务创建代码如下：

c
// 任务优先级定义
#define DATA_ACQ_PRIORITY    10    // 数据采集任务（最高优先级）
#define DATA_PROC_PRIORITY   8     // 数据处理任务
#define CLOUD_UP_PRIORITY    6     // 云端上传任务
#define DISPLAY_PRIORITY     4     // 显示任务
// 任务堆栈大小定义
#define THREAD_STACK_SIZE    512

// 数据采集任务入口函数
void data_acquisition_thread_entry(void *parameter)
{
    float temp, humi;
    uint16_t light, mq135_vol;
    while(1)
    {
        // 采集各传感器数据
        sht30_read_data(&temp, &humi);
        light = bh1750_read_data();
        mq135_vol = mq135_read_voltage();
        // 存储至全局缓冲区
        g_env_data.temp = temp;
        g_env_data.humi = humi;
        g_env_data.light = light;
        g_env_data.mq135_vol = mq135_vol;
        // 任务延时1000ms
        rt_thread_mdelay(1000);
    }
}

// 创建系统所有任务
void create_system_tasks(void)
{
    // 创建数据采集任务
    rt_thread_t data_acq_thread = rt_thread_create("data_acq",
                                                   data_acquisition_thread_entry,
                                                   RT_NULL,
                                                   THREAD_STACK_SIZE,
                                                   DATA_ACQ_PRIORITY,
                                                   20);
    if(data_acq_thread != RT_NULL) rt_thread_startup(data_acq_thread);

    // 创建数据处理、显示、云端上传任务（代码省略，逻辑类似）
    // ...
}

总结
本文围绕基于STM32的室内环境感知与智能净化系统展开全面研究与设计，完成了从系统方案规划、硬件电路设计、软件程序开发到系统测试验证的全流程工作，顺利实现了室内环境多参数监测、智能净化、语音交互、本地显示与远程云端监控的核心功能。
硬件设计方面，以STM32F411CEU6为主控核心，完成了传感器模块、通信模块、执行模块等15个核心电路的设计与调试，选用SHT30、BH1750、MQ135等高精度器件，确保数据采集准确与系统运行稳定；软件设计方面，移植RT-Thread实时操作系统，开发底层驱动与多任务应用程序，实现传感器数据采集、解析、云端上传与智能控制逻辑，通过MQTT协议完成与ThingsBoard云平台的对接。
系统测试结果表明，各模块工作正常，数据采集精度、通信稳定性、智能联动效果均达到设计指标，72小时连续运行无故障，能够有效解决室内环境监测与净化的实际需求，验证了系统设计方案的可行性与实用性。
