摘要：SysTick 是 ARM Cortex-M 内核内置的 24 位向下计数定时器，具有可产生固定周期中断、跨芯片通用等特点，常用于 RTOS 时钟节拍、精确延时和时间测量。本文从工作原理、寄存器详解、配置步骤入手，结合 STM32F103 给出寄存器直操作与 CMSIS 标准函数两种实战代码，并梳理典型应用场景与常见问题排查，帮助读者快速掌握 SysTick 的使用方法。

关键词：SysTick、Cortex-M、定时器、延时、RTOS

一、SysTick 概述

SysTick（System Tick，系统嘀嗒定时器）是 ARM Cortex-M 内核中内置的一个简单 24 位向下计数定时器，属于 NVIC（嵌套向量中断控制器）的一部分。它独立于芯片厂商的外设定时器，所有基于 Cortex-M 内核的 MCU（如 STM32、GD32（兆易创新）、NRF52 等）都具备这个外设。

核心特点：24 位递减计数器、可产生固定周期中断、内核级外设（跨芯片通用）、通常用作操作系统时基或精确延时。

主要用途

• 操作系统时基：FreeRTOS、RT-Thread、uC/OS 等 RTOS 的时钟节拍（Tick）通常由 SysTick 提供，典型节拍为 1ms。

• 精确延时：裸机程序中利用 SysTick 实现微秒/毫秒级延时函数。

• 时间测量：作为简单的时间基准，测量代码执行时间。

• 轮询调度：在非 OS 环境下提供周期性任务触发。

二、工作原理

SysTick 的计数流程可以概括为「装载初值、递减计数、归零重装」三个环节，其完整循环如下图所示：

flowchart TD
    A[向 LOAD 写入初值 N] --> B[使能定时器，VAL 从 N 开始]
    B --> C[每个时钟周期 VAL 递减 1]
    C --> D{VAL 减到 0?}
    D -- 否 --> C
    D -- 是 --> E[COUNTFLAG 置 1]
    E --> F{是否开启中断?}
    F -- 是 --> G[触发 SysTick 异常]
    F -- 否 --> H[继续轮询 COUNTFLAG]
    G --> I[从 LOAD 重新装载初值]
    H --> I
    I --> C

整个流程是一个不断循环的闭环：计数器从重装载值 N 开始，每个时钟周期递减 1，减到 0 时置位 COUNTFLAG 并根据是否开启中断决定触发异常还是轮询等待，随后自动从 LOAD 重新装载初值进入下一轮计数，如此往复形成稳定的系统时基。

SysTick 的工作机制非常简单：

1. 向重装载寄存器（LOAD）写入初值 N。

2. 使能定时器后，计数器（VAL）从 N 开始，每个时钟周期递减 1。

3. 当计数器减到 0 时：

   1. 若开启了中断，则触发 SysTick 异常（异常号 15，优先级可配置）。

   2. COUNTFLAG 状态位置 1。

   3. 计数器自动从 LOAD 重新装载初值，继续下一轮计数。

注意：SysTick 是 24 位计数器，最大计数值为 2^24 - 1 = 16,777,215。若时钟频率为 72MHz，最大定时时间约为 16,777,215 / 72,000,000 ≈ 233ms。超过这个时长需要多次中断累计。

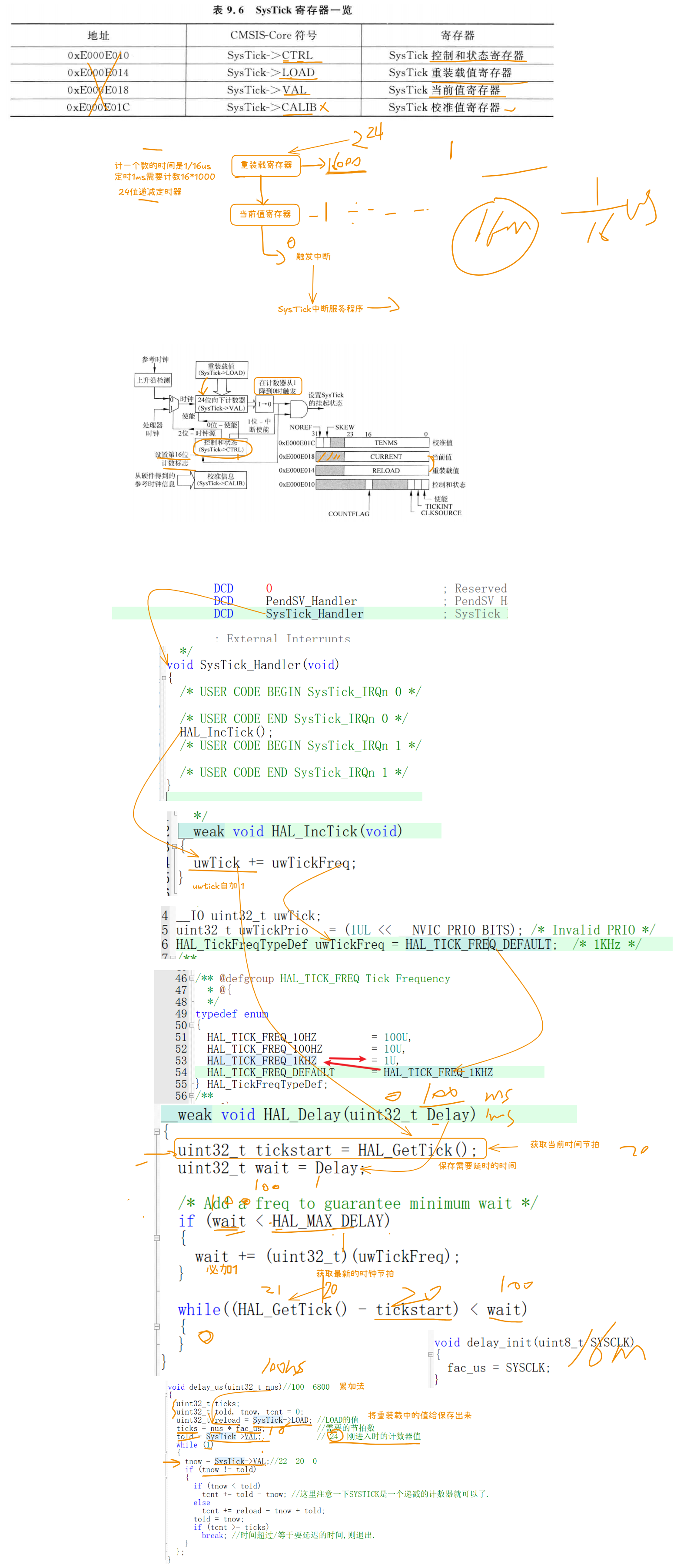

三、寄存器详解

SysTick 共有 4 个寄存器，映射在内核外设地址空间（基地址 0xE000E010）：

寄存器	偏移地址	作用
SYST_CSR（CTRL）	0x00	控制与状态寄存器：使能、中断使能、时钟源选择、计数标志
SYST_RVR（LOAD）	0x04	重装载值寄存器：24 位，计数器归零时重新装载的值
SYST_CVR（VAL）	0x08	当前计数值寄存器：读取返回当前计数，写入任意值会清零并清除 COUNTFLAG
SYST_CALIB（CALIB）	0x0C	校准寄存器：指示 10ms 校准值及是否有精确参考时钟（通常由芯片厂商设置）

CTRL 寄存器位定义

位	名称	说明
0	ENABLE	定时器使能位。1 = 使能计数，0 = 关闭
1	TICKINT	中断使能位。1 = 计数到 0 时触发 SysTick 异常，0 = 不触发中断（可轮询 COUNTFLAG）
2	CLKSOURCE	时钟源选择。1 = 内核时钟（HCLK/ AHB 时钟），0 = 外部参考时钟（STCLK，通常为 HCLK/8，具体由芯片决定）
16	COUNTFLAG	计数标志位。计数器从上一次读取后减到 0 过则为 1；读取 CTRL 寄存器后自动清零

四、配置步骤

配置 SysTick 通常遵循以下四步：

1. 设置重装载值：根据所需定时周期和时钟频率计算 LOAD 值。 公式：LOAD = 定时周期(秒) × 时钟频率(Hz) - 1 例如 72MHz 内核时钟、1ms 周期：LOAD = 0.001 × 72,000,000 - 1 = 71,999

2. 清零当前计数值：向 VAL 寄存器写入任意值（通常写 0），清零计数器和 COUNTFLAG。

3. 配置控制寄存器：设置时钟源、使能中断、使能定时器。

4. 实现中断服务函数：如果开启了中断，编写 SysTick_Handler() 处理函数。

五、代码实战

5.1 直接操作寄存器（以 STM32F103 为例，72MHz）

// 配置 SysTick：1ms 定时中断
void SysTick_Init(void)
{
    // 设置重装载值：72MHz 下 1ms = 72000 个时钟周期，减 1
    // LOAD 寄存器（SYST_RVR，偏移 0x04）为 24 位重装载值寄存器，
    // 计数器归零后会自动从该值重新装载。LOAD = 周期(秒) × 频率(Hz) - 1
    // = 0.001 × 72,000,000 - 1 = 71,999，写入 72000 - 1 即 71,999。
    SysTick->LOAD = 72000 - 1;

    // 清零当前计数值，同时清除 COUNTFLAG
    // VAL 寄存器（SYST_CVR，偏移 0x08）为当前计数值寄存器，
    // 写入任意值会清零计数器并清除 CTRL 中的 COUNTFLAG 位（位 16），
    // 确保使能后第一个计数周期从完整的 LOAD 值开始，避免首周期不完整。
    SysTick->VAL = 0;

    // 配置控制寄存器（SYST_CSR/CTRL，偏移 0x00）：
    // 以下三个宏定义来自 CMSIS 头文件 core_cm3.h（STM32F103 为 Cortex-M3 内核），
    // 由 ARM 在 CMSIS 标准中统一定义，位于 core_cm3.h 的 SysTick 结构体声明附近：
    //   SysTick_CTRL_CLKSOURCE_Msk = (1UL << 2)  —— 位 2，时钟源选择
    //   SysTick_CTRL_TICKINT_Msk   = (1UL << 1)  —— 位 1，中断使能
    //   SysTick_CTRL_ENABLE_Msk    = (1UL << 0)  —— 位 0，定时器使能
    // 使用位掩码按位或（|）组合，可避免误改其它位，比直接写数值更清晰、可移植。
    //
    // CLKSOURCE=1：选择内核时钟（HCLK/AHB 时钟，此处为 72MHz）作为计数时钟源；
    //              若为 0 则使用外部参考时钟 STCLK（通常为 HCLK/8）。
    // TICKINT=1：计数到 0 时触发 SysTick 异常（异常号 15），进入 SysTick_Handler()。
    // ENABLE=1：使能定时器，计数器开始从 LOAD 值递减。
    SysTick->CTRL = SysTick_CTRL_CLKSOURCE_Msk |
                    SysTick_CTRL_TICKINT_Msk   |
                    SysTick_CTRL_ENABLE_Msk;
}

// 全局毫秒计数器
volatile uint32_t g_sys_tick = 0;

// SysTick 中断服务函数（启动文件中已定义弱符号，此处重写）
void SysTick_Handler(void)
{
    g_sys_tick++;  // 每 1ms 加 1
}

// 获取当前毫秒数
uint32_t GetTick(void)
{
    return g_sys_tick;
}

// 毫秒级延时
void Delay_ms(uint32_t ms)
{
    uint32_t start = GetTick();
    while ((GetTick() - start) < ms);
}

5.2 使用 CMSIS 标准函数（推荐）

CMSIS 提供了 SysTick_Config() 函数，一行即可完成配置：

// 配置 1ms  SysTick 中断（SystemCoreClock 为内核时钟频率，单位 Hz）
// 函数内部自动完成 LOAD、VAL、CTRL 的配置及中断优先级设置
if (SysTick_Config(SystemCoreClock / 1000))
{
    // 配置失败（通常是 LOAD 值超过 24 位范围）
    while (1);
}

// 中断服务函数同上
void SysTick_Handler(void)
{
    g_sys_tick++;
}

SysTick_Config(ticks) 的参数是两次中断之间的时钟周期数。要得到 1ms：ticks = SystemCoreClock / 1000；要得到 1us：ticks = SystemCoreClock / 1000000。

5.3 微秒级延时（轮询方式，不占用中断）

static uint32_t fac_us = 0; //us延时倍乘数

void delay_init(uint8_t SYSCLK)
{
  fac_us = SYSCLK;
}

void delay_us(uint32_t nus)//100  6800
{
  uint32_t ticks;
  uint32_t told, tnow, tcnt = 0;
  uint32_t reload = SysTick->LOAD; //LOAD的值
  ticks = nus * fac_us;            //需要的节拍数
  told = SysTick->VAL;             // 24  刚进入时的计数器值
  while (1)
  {
    tnow = SysTick->VAL;//22  20  0
    if (tnow != told)
    {
      if (tnow < told)
        tcnt += told - tnow; //这里注意一下SYSTICK是一个递减的计数器就可以了.
      else
        tcnt += reload - tnow + told;
      told = tnow;
      if (tcnt >= ticks)
        break; //时间超过/等于要延迟的时间,则退出.
    }
  };
}
void delay_ms(uint16_t nms)
{
  uint32_t i;
  for (i = 0; i < nms; i++)
    delay_us(1000);
}

六、典型应用场景

6.1 RTOS 时钟节拍

以 FreeRTOS 为例，其 vPortSetupTimerInterrupt() 函数内部就是通过配置 SysTick 来产生 1ms（configTICK_RATE_HZ = 1000）的节拍中断，驱动任务调度。用户通常无需手动配置。

6.2 裸机非阻塞延时

利用全局 Tick 计数器实现非阻塞延时，避免 CPU 空转：

void App_Task(void)
{
    static uint32_t last_led_tick = 0;
    static uint32_t last_sensor_tick = 0;

    uint32_t now = GetTick();

    // 每 500ms 翻转 LED
    if (now - last_led_tick >= 500)
    {
        last_led_tick = now;
        LED_Toggle();
    }

    // 每 100ms 读取传感器
    if (now - last_sensor_tick >= 100)
    {
        last_sensor_tick = now;
        Sensor_Read();
    }
}

七、注意事项与常见问题

1. 计数器初值：使能后第一次计数是从 LOAD 值开始，不是从 0 开始。如果 VAL 未清零就使能，第一次计数周期可能不完整，因此配置时务必先写 VAL = 0。

2. 校准寄存器：CALIB 寄存器中的 TENMS 字段给出了产生 10ms 延时所需的计数值，但不同芯片厂商实现可能不同，实际开发中建议根据具体时钟频率自行计算，不依赖 CALIB。

常见问题排查

下面汇总了 SysTick 使用中常见的 5 个典型问题，并给出原因分析与解决方案，便于快速定位和修复。

常见问题	原因分析	解决方案
延时不准（偏长或偏短）	LOAD 值计算错误，或实际内核时钟频率与配置不一致；CLKSOURCE 选择了错误的时钟源。	确认 SystemCoreClock 与实际运行频率一致，按 LOAD = 周期(秒) × 频率(Hz) - 1 重新计算；核对 CLKSOURCE 位，确保使用预期的内核时钟。
中断不触发	TICKINT 位未置 1；SysTick 异常优先级被屏蔽；中断服务函数未实现或未正确链接。	检查 CTRL 寄存器 TICKINT 位；确认 NVIC 中 SysTick 异常未被屏蔽；实现并链接 SysTick_Handler()，避免使用弱符号覆盖冲突。
与 RTOS 冲突（节拍错乱）	用户代码与 RTOS 同时抢占 SysTick，或修改了 RTOS 已配置的 LOAD/CTRL 寄存器。	在 RTOS 环境下不要手动重配 SysTick，统一使用 RTOS 提供的节拍接口；若需额外延时，改用其他定时器或软件延时。
首次计数周期不完整	使能前未清零 VAL，计数器从残留值开始递减，导致第一个周期偏短。	配置时先向 VAL 写入任意值（通常写 0）清零计数器，再使能定时器，确保首个周期完整。
长时间延时失效	SysTick 为 24 位计数器，单次最大定时约 233ms（72MHz 下），超过后未做多次中断累计。	在中断服务函数中维护全局 Tick 计数器，通过多次中断累计实现长延时；或改用硬件定时器。

边界条件与极端情况

除了上述常见问题，SysTick 在低时钟频率、低功耗模式和多核架构等边界条件下还有一些容易被忽略的细节，下面逐一说明。

1. 低时钟频率下的 LOAD 值溢出

SysTick 的 LOAD 寄存器只有 24 位，最大可写入值为 2^24 - 1 = 16,777,215。当时钟频率较低时，同样的定时周期换算出的计数值可能超过该上限。以 32kHz 时钟为例，若要产生 1 秒定时，LOAD = 1 × 32,000 - 1 = 31,999，仍在 24 位范围内；但若要产生 10 分钟（600 秒）定时，LOAD = 600 × 32,000 - 1 = 19,199,999，已超过 16,777,215，写入后会被截断，导致实际定时时间远小于预期。解决思路是：先计算 LOAD 值并判断是否超过 0xFFFFFF，若超限则改用多次中断累计，或换用硬件定时器；也可以适当降低定时周期，通过中断计数累加实现长延时。

2. 与低功耗模式（睡眠/停止）的交互

SysTick 的计数时钟通常来自内核时钟（HCLK）或外部参考时钟（STCLK）。在睡眠模式下，若内核时钟仍在运行，SysTick 可继续计数并正常触发中断唤醒；但在停止模式下，内核时钟通常被关闭，SysTick 会停止计数，此时依赖 SysTick 的延时和 RTOS 节拍都会失效。因此，在进入停止模式前应暂停依赖 SysTick 的任务，改用支持低功耗唤醒的定时器（如 RTC 或 LPTIM）作为唤醒源；若必须保留时间基准，可考虑在唤醒后重新校准 SysTick 的 LOAD 和 VAL 值，避免计数偏差累积。

3. 多核处理器中的 SysTick 归属

在 Cortex-M 多核处理器（如 Cortex-M33 + Cortex-M4 组合）中，每个内核都拥有自己独立的 SysTick 实例，寄存器地址相同但物理上相互独立。因此，各核应分别配置和使用自己的 SysTick，不能跨核访问或共享同一个 SysTick 中断服务函数。若需要跨核同步时间基准，建议通过核间通信机制（如 Mailbox 或共享内存）传递 Tick 值，而不是直接操作对方内核的 SysTick 寄存器。

4. 24 位计数器回绕时的无符号减法处理

SysTick 的 VAL 是 24 位递减计数器，读取到的值会从 LOAD 递减到 0 后重新装载，因此在连续读取时可能出现回绕。利用无符号整数的回绕特性，可以用一次减法安全地计算时间差，而无需判断是否发生回绕。例如：

uint32_t start = SysTick->VAL;
// 执行需要测量的代码段
uint32_t end = SysTick->VAL;
uint32_t elapsed = (start - end) & 0x00FFFFFF;  // 取低 24 位，自动处理回绕

由于 start 和 end 都是无符号数，且差值不超过 2^24，直接相减再按位与 0x00FFFFFF 即可得到正确的递减计数差值，无需判断 end 是否大于 start。这一技巧同样适用于基于全局 Tick 计数器的毫秒级延时判断，例如 (GetTick() - start) < ms 的写法正是利用了无符号回绕特性，即使 Tick 计数器溢出也能正确计算时间差。

八、精准上报实验

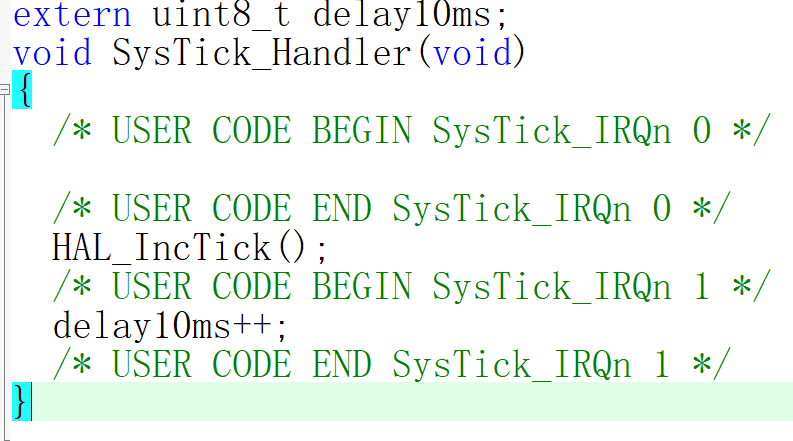

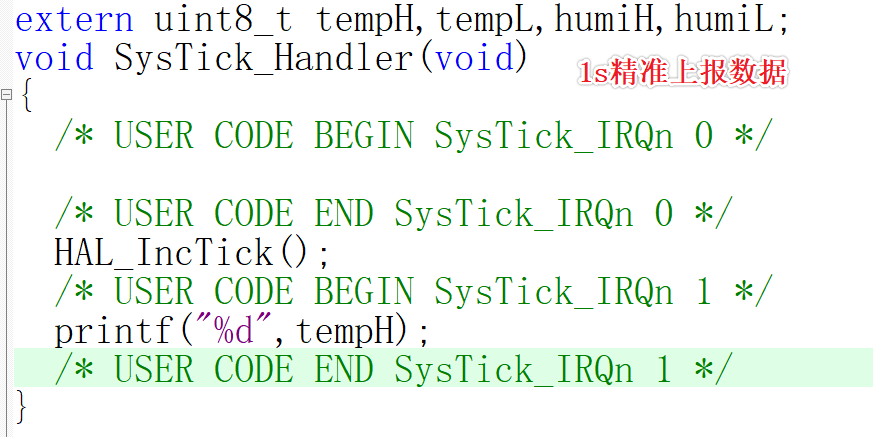

• 1ms精准上报

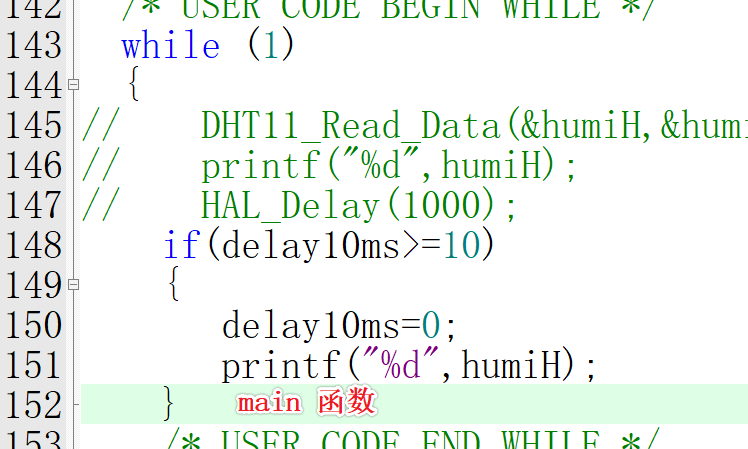

• 10ms精准上报

九、总结与展望

SysTick 作为 Cortex-M 内核自带的 24 位递减定时器，凭借配置简单、跨芯片通用、不占用外设定时器资源等优势，已成为 RTOS 时钟节拍、裸机精确延时和时间测量的首选方案。选型时建议优先使用 CMSIS 标准函数，并注意时钟源、重装载值与中断优先级的正确配置。展望未来，随着低功耗设计日益普及，SysTick 在休眠唤醒、动态节拍（tickless）等场景中的作用将更加突出；在 RTOS 集成方面，其与任务调度、功耗管理的协同优化也将成为嵌入式开发的重要方向。
