华为 VRP 系统概述

为什么使用 VRP

网络设备也是由主板、CPU、存储等硬件构成，对于网络设备的管理也需要有操作系统来调用各种硬件资源， 但网络设备的功能与服务器有所不同，所以需要有专门的系统来管理网络设备

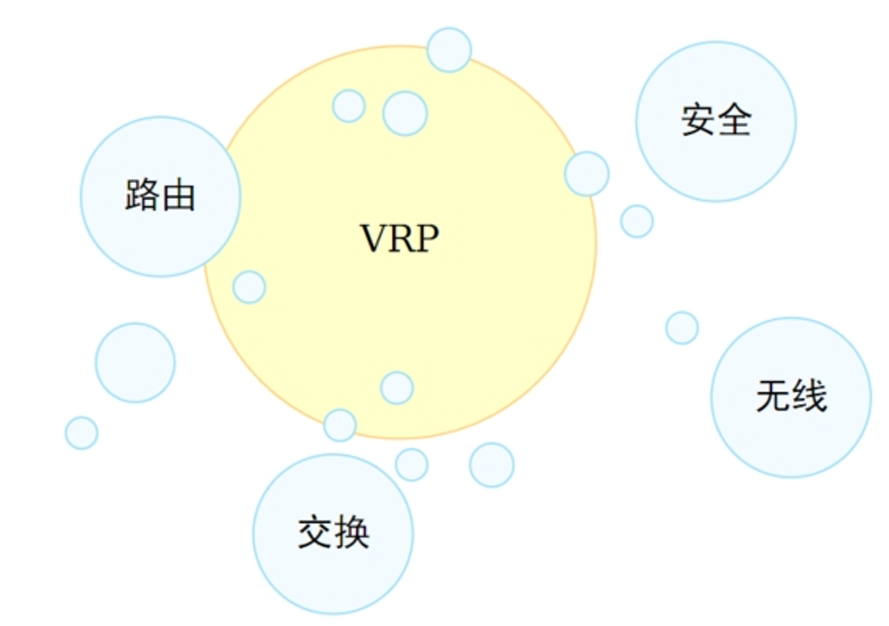

什么是 VRP

VRP是华为公司数据通信产品的通用操作系统平台，作为华为公司从低端到核心的全系列路由器、以太 网交换机、业务网关等产品的软件核心引擎。

VRP提供以下功能：

• 实现统一的用户界面和管理界面
• 实现控制平面功能，并定义转发平面接口规范
• 实现各产品转发平面与VRP控制平面之间的交互
• 屏蔽各产品链路层对于网络层的差异

VRP 系统简介

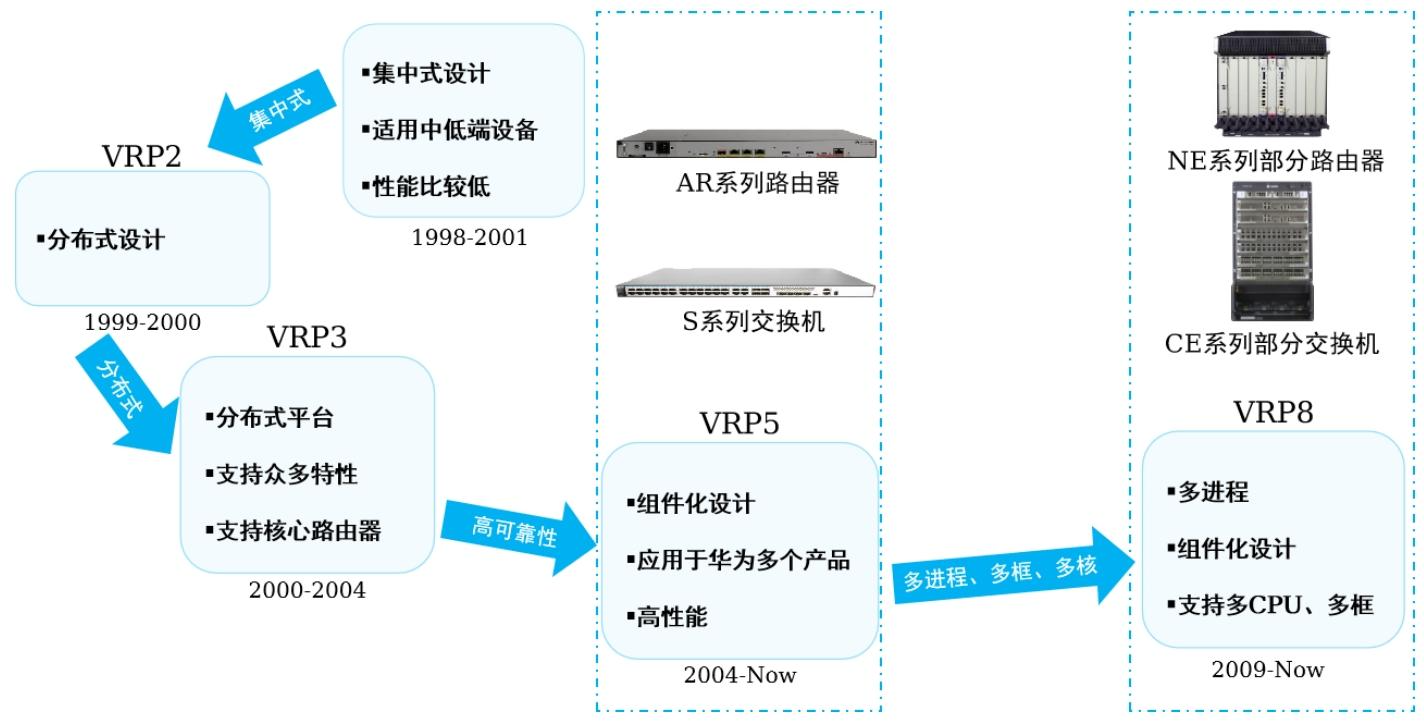

VRP 发展历程

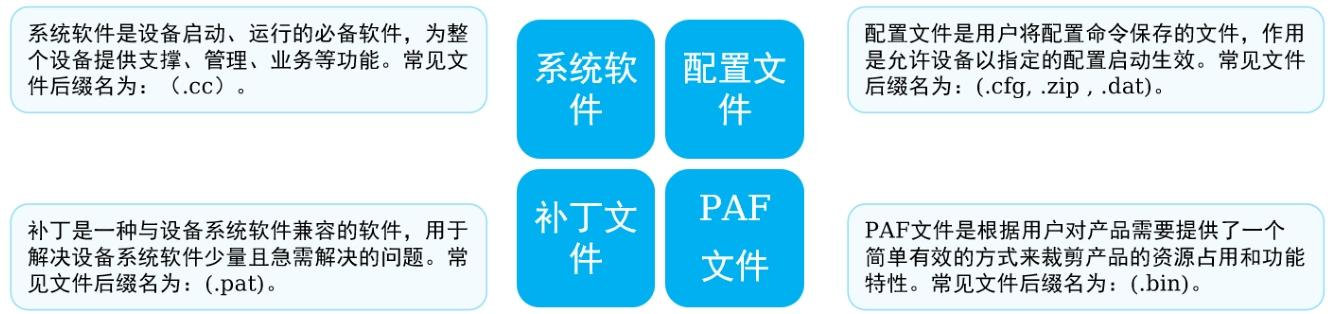

VRP 文件系统

• 文件系统是指对存储器中文件、目录的管理,功能包括查看、创建、重命名和删除目录,拷贝、移动、重命 名和删除文件等。
• 掌握文件系统的基本操作,对于工程师高效管理设备的配置文件和VRP系统文件至关重要。

配置文件是命令行的集合。用户将当前配置保存到配置文件中，以便设备重启后，这些配置能够继续生 效。另外，通过配置文件，用户可以非常方便地查阅配置信息，也可以将配置文件上传到别的设备，来实现 设备的批量配置。

补丁是一种与设备系统软件兼容的软件，用于解决设备系统软件少量且急需解决的问题。在设备的运行 过程中，有时需要对设备系统软件进行一些适应性和排错性的修改，如改正系统中存在的缺陷、优化某功能 以适应业务需求等。

文件的管理方式包括：

• 通过Console或者telnet等直接登陆系统管理
• 通过FTP、TFTP或SFTP登录设备进行管理

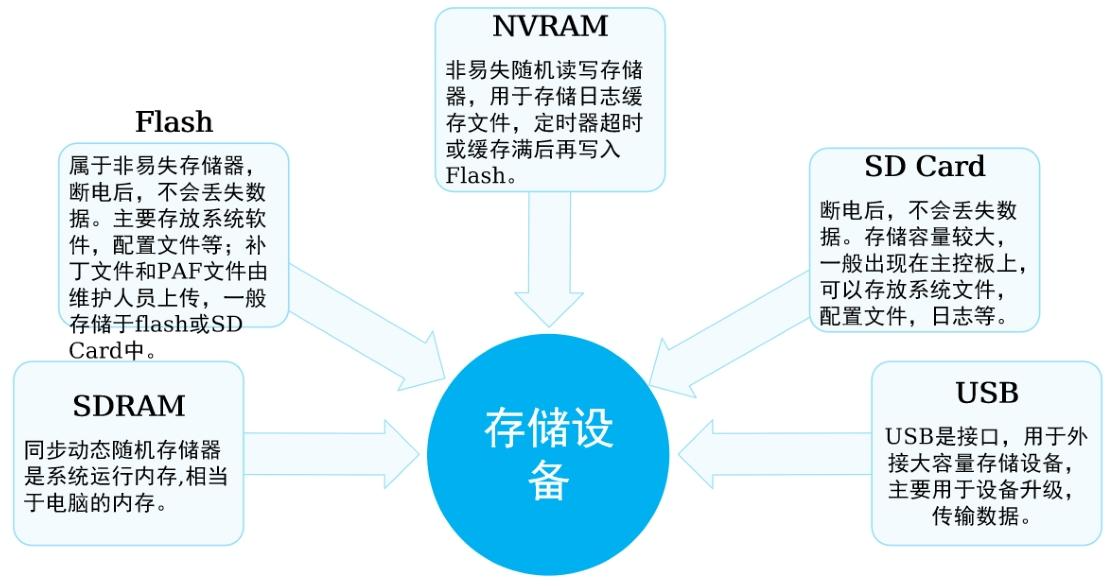

网络设备存储

• 存储设备包括:SDRAM、Flash、NVRAM、SD Card、USB。

• SDRAM是系统运行内存，相当于电脑的内存；
• NVRAM 非易失存储器，日志写入FLASH操作是耗时耗CPU的操作，因此采用缓存机制，即日志产生后， 先存入缓存，定时器超时或缓存满后再写入Flash；
• Flash与SD Card属于非易失存储器，配置文件与系统文件存放于flash或SD Card中，具体设备参考产品文档；
• SD Card是外置的SD存储卡，用来扩展。USB是接口，用于外接大容量存储设备，主要用于设备升级，传输数据；
• 补丁文件和PAF文件由维护人员上传可自行指定放置

网络设备管理

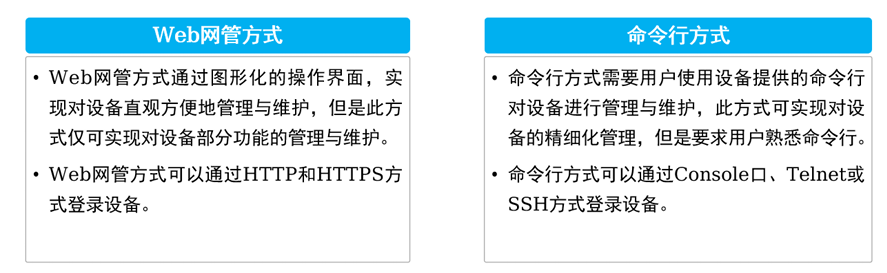

• 用户对设备的常见管理方式主要有 命令行方式和 Web 网管方式两种
• 用户需要通过相应的方式登录到设备后才能对设备进行管理。

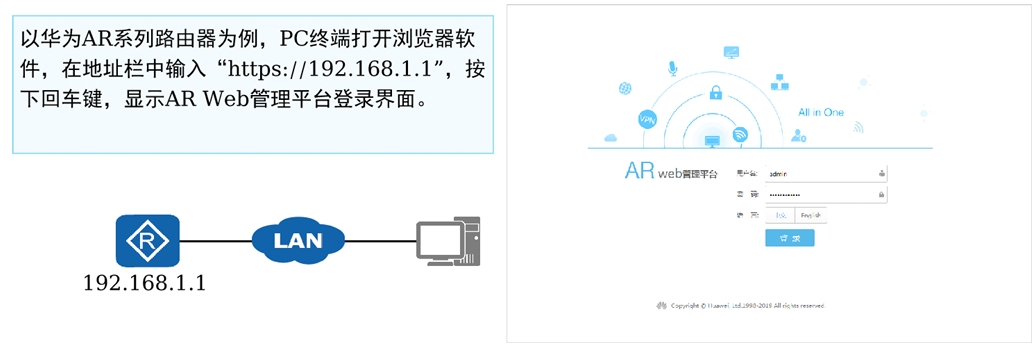

WEB 网管方式登录

注意：不同设备登录界面、登录方式和登录的 IP 不同，具体参考产品文档。

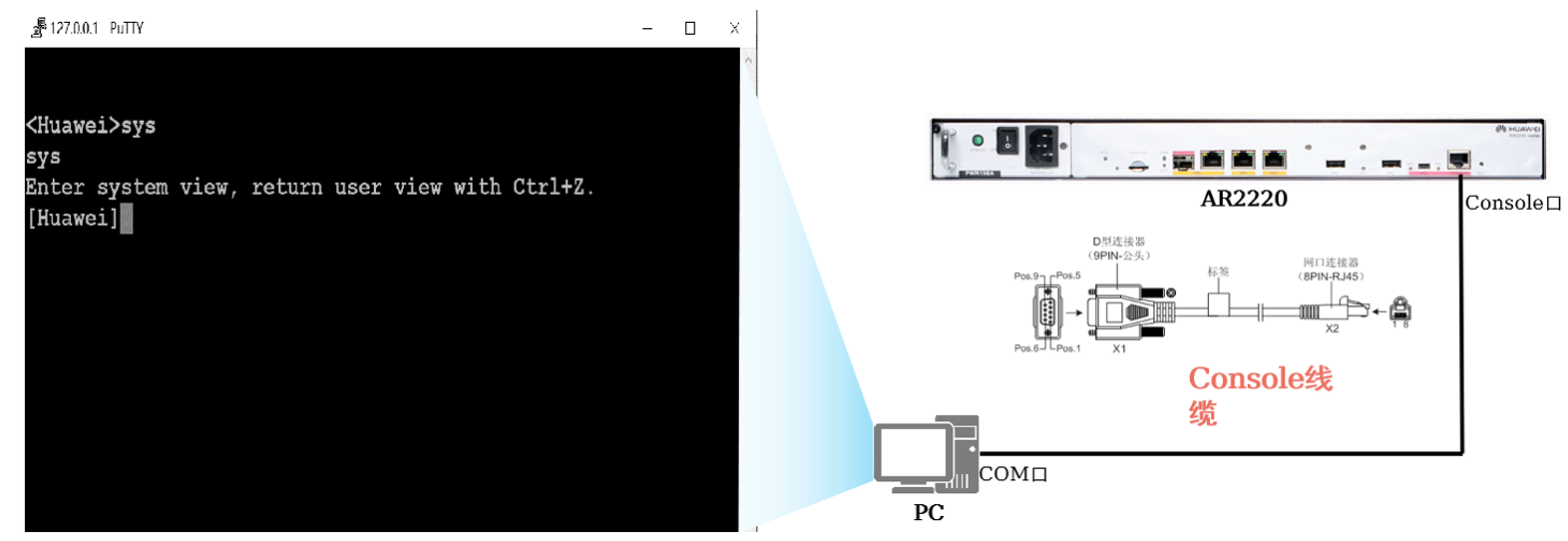

命令行方式-本地登录（1）

使用Console线缆来连接交换机或路由器的Console口与计算机的COM口，这样就可以通过计算机通过 PUTTY工具实现本地调试和维护。Console口是一种符合RS232串口标准的RJ45接口。目前大多数台式电脑 提供的COM口都可以与Console口连接。笔记本电脑一般不提供COM口，需要使用USB到RS232的转换接口。

Console口登录是设备默认开启开启的功能，不需要对设备做预配置。

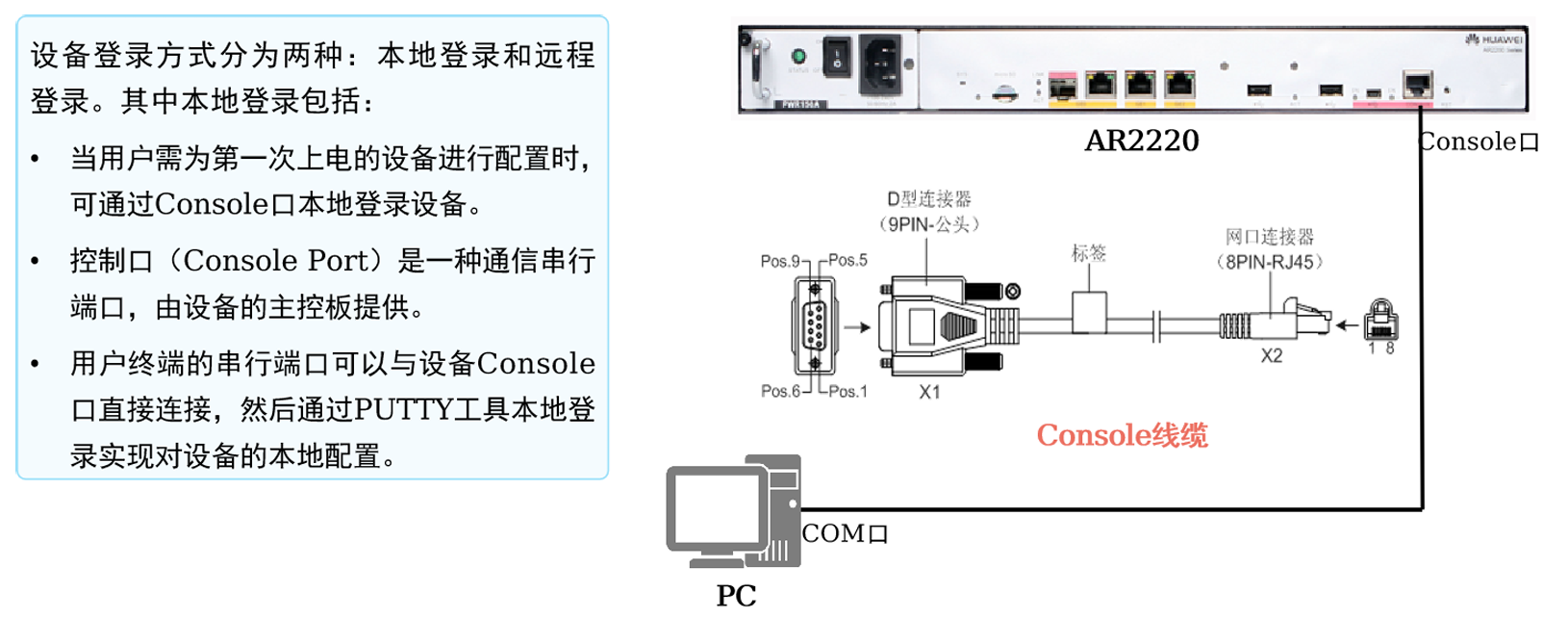

命令行方式-本地登录（2）

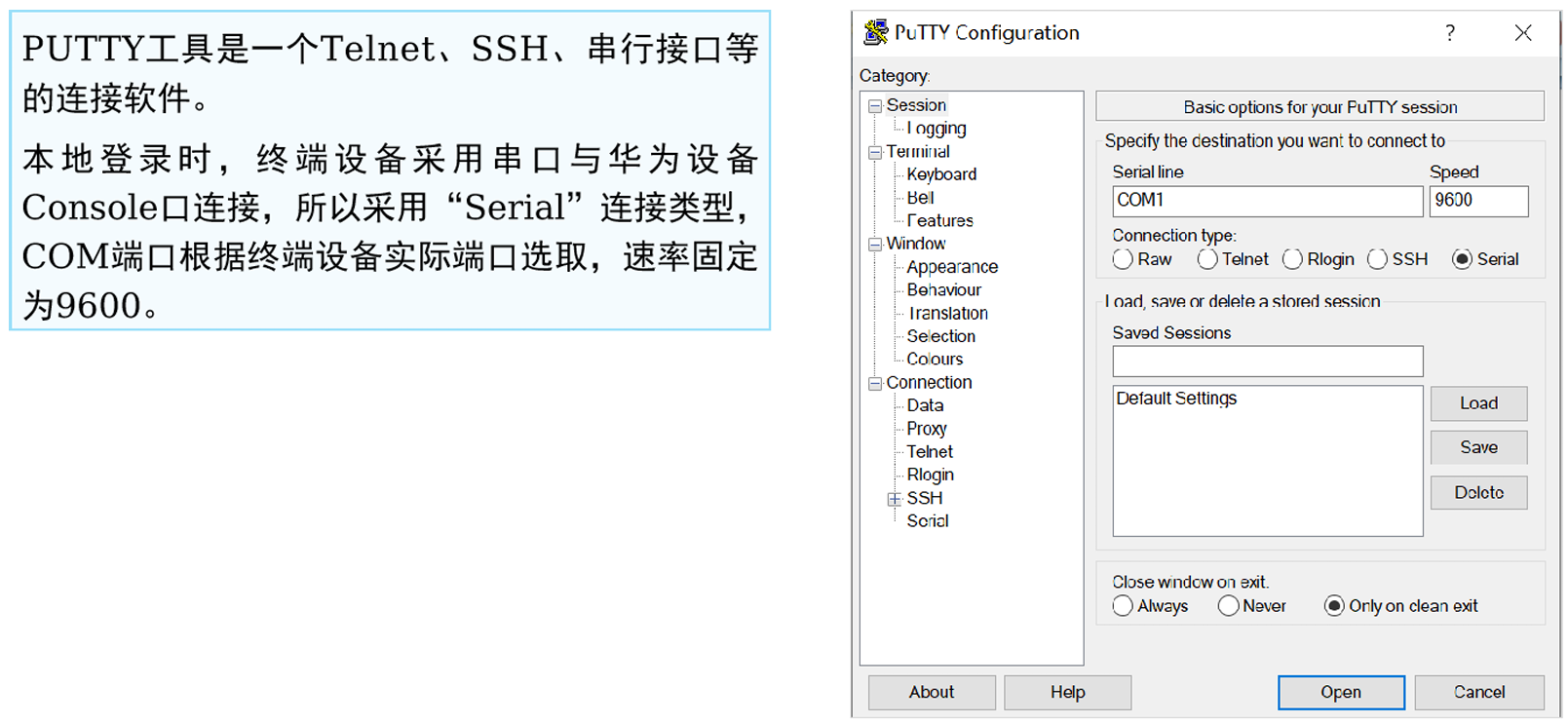

很多终端模拟程序都能发起 Console 连接，例如，可以使用putty连接到VRP操作系统。使用putty连接 VRP时，必须设置端口参数。上图是端口参数设置的示例，如果对参数值做了修改，需要恢复默认参数值。

完成设置以后，点击“Open”按钮即可与VRP建立连接。

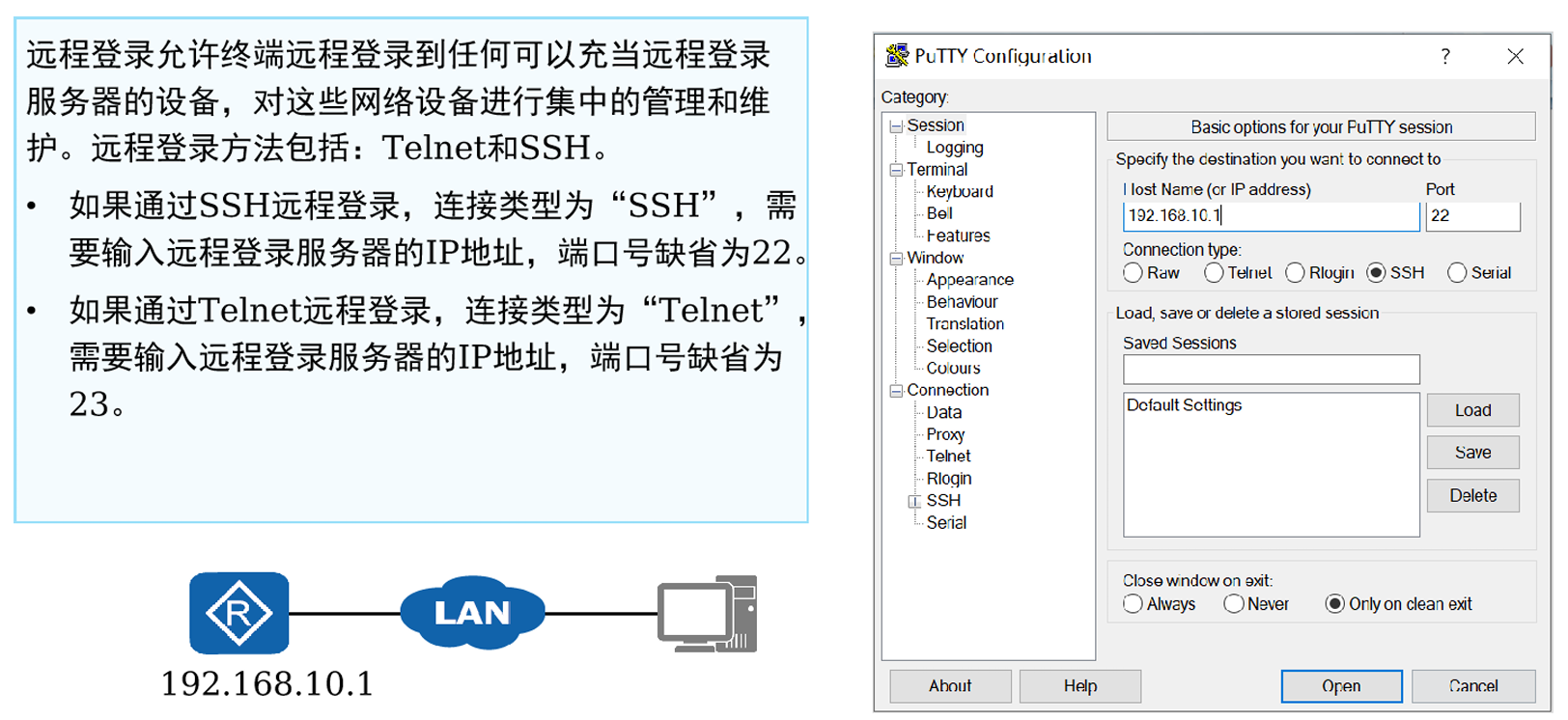

命令行方式-远程登录

设备默认不开启SSH登录功能，需要用户先通过Console口登录，配置上SSH登录必须的参数之后，才可以使用SSH登录功能。

命令行界面

• 登录 成功后即 进入命令行界面 CLI（Command Line Interface）。
• 命令行界面是工程师与网络设备进行交互的常用工具。

命令行界面CLI（Command Line Interface）是用户与路由器进行交互的常用工具。用户登录到路由器出现命令行提示符后，即进入命令行界面。
